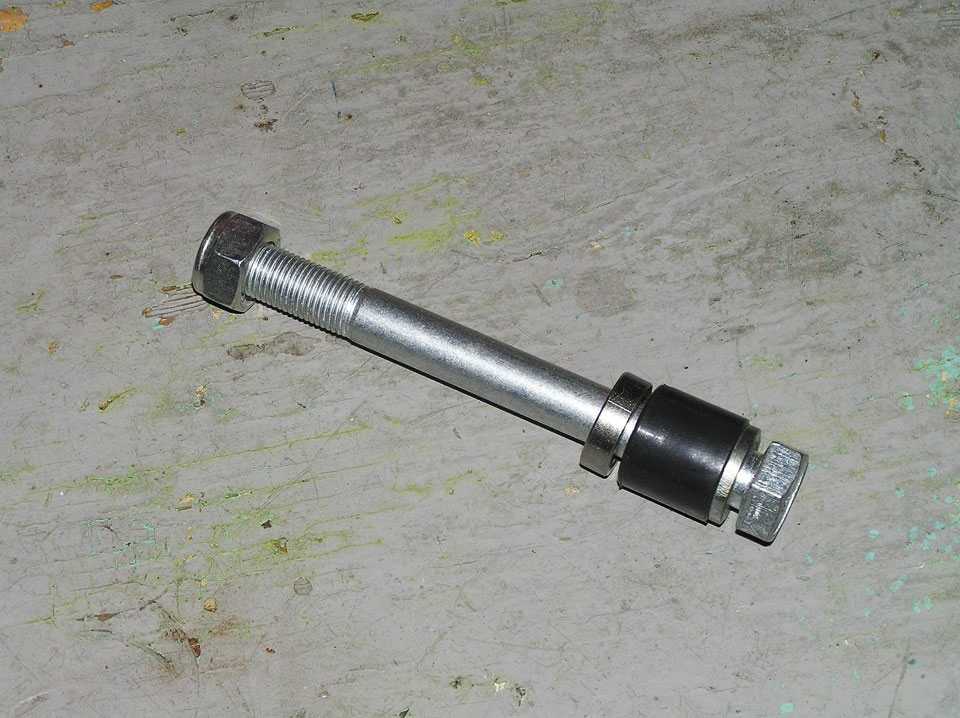

Болт крепления генератора на Оке
На Оке и многих моделях ВАЗ дополнительно затягивается нижнее крепление. Для этого применяется болт М8×1,25×16. Детали можно регулировать в любое время, не боясь, что резьба будет повреждена. Главное, отдавать предпочтение качественным крепежам.
Таким образом, обслуживание генератора реально выполнить самостоятельно. Для этого потребуется ознакомиться с пошаговой инструкцией демонтажа. В некоторых случаях отремонтировать детали генератора можно не откручивая полностью болт крепления. Однако такая работа займет больше времени.
Лучшим вариантом является снятие устройства, что позволит без проблем выполнить замену щеток. Также важным моментом является восстановление регулятора напряжения – основного элемента генератора. Чтобы проверить регулятор напряжения, используют зарядное устройство либо регулируемый блок питания.
Ремонт генератора своими руками
Генератор представляет собой устройство, которое осуществляет преобразование механической энергии в электрическую. Благодаря наличию данного прибора все системы автомобиля работают исправно. Кроме этого, именно генератор заряжает аккумуляторную батарею в машине и питает силовой агрегат.
Учитывая это, необходимо понимать, что поломка генератора приводит к тому, что АКБ не получает нужного заряда, из-за чего могут возникнуть серьезные проблемы.
По этой причине многие автомобилисты осуществляют ремонт генератора своими руками в случае появления различных неисправностей. Рассмотрим типичные неисправности генератора.
Распространенные поломки
Как правило, о наличии сбоев в работе генератора свидетельствует следующее:
- генератор обеспечивает подачу недостаточно высокого напряжения;
- на панели приборов загорается соответствующий индикатор;
- генератор вообще не вырабатывает электричество;
- посторонние звуки, которые появляются во время работы генератора.
Профилактические действия
Прежде чем приступить к ремонту генератора своими руками, советуем выполнить проверку данного прибора, для чего его надо разобрать. Ещё до этого желательно убедиться в том, что ремень генератора натянут (подробнее о том, как выполняется натяжка и замена ремня генератора читайте в соответствующей статье).
Для проверки необходимо надавить на центральную часть ремня с помощью пальца. Если ремень натянут нормально, он опустится максимум на 5 мм. Если же ремень установили совсем недавно, он должен прогибаться лишь на 1-2 мм.
Обратите внимание
Об износе ремня свидетельствует недостаточно сильная натяжка. В таких случаях подтягиваем ремень генератора. Кроме этого, профилактика заключается в прокручивании натяжного ролика генератора.
Если во время этого появляются посторонние шумы и скрипы, придется воспользоваться маслом либо заменить данный элемент.
Проверка состояния генератора
Для того чтобы определить техническое состояние устройства необходимо подготовить следующее:
Вольтметр.
Амперметр.
Реостат.
Для определения частоты вращения ротора придется воспользоваться тахометром (если этот прибор установлен на приборном щитке возле спидометра, вам повезло). Если генератор исправен, этот показатель составит минимум 2 тыс. оборотов в минуту.
В каких случаях нужен ремонт генератора
Сначала мы упомянем некоторые факторы, которые могут привести к выходу из строя рассматриваемого прибора. Если в вашем автомобиле генератор не вырабатывает заряд, скорее всего, причины в следующем:
- износ либо поломка щеток генератора;
- замыкание обмотки или обрыв в роторной либо статорной цепи;
- плохие контакты либо выход из строя предохранителя;
- поломка реле регулятора.
В большинстве таких ситуациях придется покупать новые элементы прибора и производить их замену. А для этого необходимо знать, как разобрать генератор.
Сначала необходимо снять щеткодержатель, а также регулятор напряжения (для этого следует осторожно открутить соответствующие крепления).
Вытянуть натяжные болты, а также крышку и статор.
Снять крышку, предварительно отключив фазные обмотки от выводов, расположенных на блоке выпрямления.
Снять гайку крепления шкива и сам шкив с вала.
Снять крышку генератора (понадобится соответствующий съемник).
Ремонт основных неисправностей генератора своими руками
Если произошло замыкание обмотки, заменой элемента обойтись не удастся. В случае обрыва обмотки её можно восстановить или установить новые провода. Нередко проблема возникает возле контактных колец.
Помимо этого, поломка может быть вызвана распайкой одного из окончаний обмотки. Для выхода из ситуации отматываем виток в зоне разрыва с роторной обмотки.
После этого удаляем отломанную часть обмотки с контактного кольца и припаиваем в это место предварительно отмотанный провод. Если провод просто отпаялся, его надо просто припаять обратно.
Если генератор обеспечивает чрезмерно сильный либо слабый заряд, необходимо заменить реле. Если во время проверки напряжения вы убедились, что генератор работает нормально, однако на приборном щитке горит лампочка, это может свидетельствовать о том, что сгорел соответствующий диод. Эти диоды расположены в генераторе, для их замены прибор придется разбирать.
Как видите, ремонт генератора своими руками вполне реально сделать. Для этого нужно иметь лишь определенные знания и немного навыков. Во время проверки и замены отдельных элементов устройства советуем придерживаться основных правил безопасности.
Многие автомобилисты сталкиваются с проблемой свиста ремня генератора. О её устранении читайте в одной из наших статей.
Установка генератора на ВАЗ
Внимания заслуживает процесс установки, поскольку данный шаг можно назвать одним из наиболее ответственных этапов ремонта. От правильности монтажа будет зависеть качество работы генератора.
Поэтапная установка:
- Поднимая генератор к двигателю, необходимо надеть устройство на место крепления. На двигателе достаточно часто располагаются специальные кронштейны. Именно к ним и производится монтаж.
- Поддерживают приспособление и устанавливают нижний болт крепления для генератора.
- При установке специального метиза необходимо помнить о наличии шайбы.
- После этого нужно надеть провода на штекер обмотки статора и на выход щеткодержателя.
- Накручивают гайку фиксации проводов к месту подключения генератора.
- Надевают защитный колпачок.
- Надевают шайбу и прикручивают гайку к натяжной планке, которая крепит устройство.
- Надевают ремень на шкивы генератора и насоса.
- Подкручивают натяжители ремня привода.
- Усиливают затяжку в точке фиксации генератора к планке натяжителя.
- Монтируют грязезащитный щиток.
Подробный обзор замены генератора:
Разборка и сборка генератора автомобиля ВАЗ 2107, 2108, 2109, 2110, Калина 1118
Восстановление генератора является достаточно сложным процессом. Сложность заключается в том, что далеко не каждый автомобилист может разобраться в схеме проведения работ.
Наиболее оптимальным вариантом будет замена вышедшего из строя устройства. Только так удастся избавиться от проблем в работе системы автономной подзарядки аккумуляторной батареи. Однако на ВАЗ 2107 и прочих моделях автомобилисты не спешат менять генераторы. Причина – дороговизна новых устройств. Водителям проще заплатить за ремонт специалистам либо восстановить генератор своими руками.
Процесс ремонта состоит из нескольких этапов, которые должны выполняться последовательно. Только соблюдение определенного порядка действий позволит восстановить механизм правильно.
Замена щеток, а также прочих мелких деталей конструкции, должна производиться в мастерской. Если использование специализированного оборудования невозможно, в гаражных условиях ремонт будет значительно сложнее.
Порядок работы:
- Необходимо открутить гайку вала якоря. Для удобства можно зафиксировать вал прутковым ключом. Гайку в таком положении можно открутить только рожковым ключом.
- Когда гайка будет откручена, нужно стянуть приводной шкив с цапфы.
- Извлекают из цапфы сегментную шпонку.
- После этого приступают к демонтажу щеткодержателя и регулятора напряжения. Для этого понадобится вывернуть крепежи.
- Рекомендуется помечать положение держателя подшипника с обратной стороны и после этого вывернуть стяжные метизы. Вследствие данных манипуляций можно будет отделить переднюю крышку от задней.
- При использовании специализированного съемника необходимо проследить за порядком установки захватов – они заводятся под пластину держателя.
- Выворачивание внутренних винтов выполняется в том случае, если подшипник необходимо извлечь из щитка.
- Отжимают подшипник.
- Отпаивают специальный держатель для диодной сборки. Для безопасности и удобства провода в области между паяльником и статором лучше удерживать при помощи плоскогубцев.
- Снимают диоды выпрямителя.
Съем диодов должен выполняться исключительно в том случае, если человек обладает соответствующими знаниями и квалификацией.
Проверка щеток выполняется достаточно просто. Нужно убедиться, что присутствует контакт с кольцами скольжения. После этого необходимо проверить ход щеток в направляющих. Если обнаруживаются проблемы в работе данного механизма, требуется зачистка креплений.
Выступ щеток должен составлять не менее 0,5 мм. Если данная величина меньше – щетки срочно нужно заменить.
Также необходимо проверить работу ротора и статора. Первый элемент проверяется на наличие загрязнений. При обнаружении грязи, замасленные части протираются растворителем. Если на изделии появились различные царапины, можно отшлифовать поверхность полировочной пастой.
Обмотка проверяется омметром путем подсоединения двух контактов к кольцам. Оптимальный диапазон – 3,4 – 3,7 Ом.
Статор на Калине и других моделях проверяется также просто. Если происходит перегрев сборки, значит, имеет место короткое замыкание обмоток. В таком случае один щуп прикладывается к кольцам пластинчатого типа, а второй поочередно к проводам статора.
Для сборки используют обратный порядок представленной разборки. Во время монтажа необходимо внимательно следить за правильностью расположения всех деталей.
В конце сборки автомобилисты нередко допускают ошибки в регулировке щеток. Трение данных элементов необходимо контролировать отдельно.
Как выкрутить болт с блока двигателя крепления генератора
Повезло что болты не прикипели.
Хорошо что удачно так завершилось
Добрый день, давно читаю форум, вот теперь и у меня возникла проблема. Вообщем при езде на трассе увидел что просело напряжение, остановился, открыл капот и увидел страшную картину :
не снимая ничего сделать нельзя. обломился у меня сначала один, а потом и второй. объездила кучу сервисов, знакомых. никак. пока езжу зафиксировав подручными средствами. видать, до меня у прежнего хозяина была такая проблема, первый болт был обломан до меня. так там приспособили самодельный крепеж. типа скобы мощной такой, привинтили сбоку, не к блоку, а сбоку.
Выкручивание сломанного болта или шпильки из блока цилиндров и других элементов: решение проблемы
В процессе ремонта и обслуживания автомобиля, а также любой другой техники, часто возникает острая необходимость снять отдельные элементы ДВС или ходовой части, кузовные панели и т.д. При этом снятие составных частей двигателя, навесного оборудования и подвески зачастую является наиболее проблемной операцией. Причина заключается в том, что узлы могут быть затянуты болтами или шпильками, причем момент затяжки достаточно большой.
Если к этому добавить перепады температуры в подкапотном пространстве, замасливание, скопление пыли, грязи и других отложений, становится понятно, что выкручивание различных болтов и других крепежей является не только ответственной и трудоемкой, но и зачастую сложной задачей. В этой статье мы поговорим о том, что можно сделать, если шпилька или болт сломался, а также как выкрутить сломанный болт.
Подведем итоги
Как видно, существует несколько способов для выкручивания поломанного болта или шпильки. При этом в каждом случае необходимо заранее отдельно учитывать характер облома тела, само расположение обломка, возможность доступа к проблемному участку, возможные последствия нагрева остатков болта и т.д.
То же самое можно сказать и о затяжке шпилек или болтов. Дело в том, что затягивать крепежи нужно со строго определенным усилием и в указанном порядке (например, обтяжка ГБЦ). Игнорирование данного правила нередко приводит к тому, что шпильки или болты ломаются, вытягиваются, деформируются и т.п.
В случае возникновения подобных проблем лучше обратиться к опытным специалистам, которые во многих случаях выкрутят проблемный сорванный или закисший болт. Если же избежать облома болта не представляется возможным, тогда квалифицированные мастера удалят остатки из отверстия с минимальными рисками, а также при необходимости восстановят поврежденную резьбу.
