Принцип работы катушки зажигания

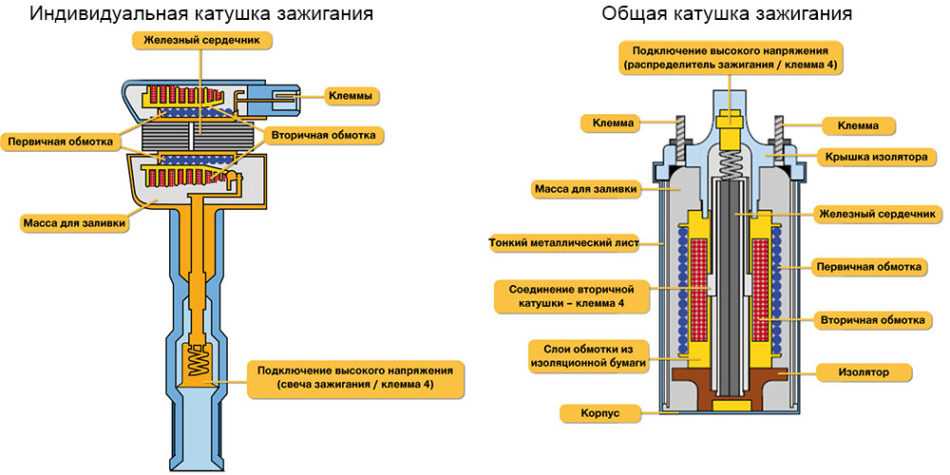

Конструкция обычной катушки зажигания аналогична конструкции трансформатора. Катушка зажигания предназначена для создания высокого напряжения из низкого. Она состоит из железного сердечника (магнитопровода), первичной обмотки, вторичной обмотки и электрических соединений.
Магнитопровод предназначен для усиления магнитного поля. На этот стальной сердечник намотана тонкая вторичная обмотка. Она изготовлена из изолированного медного провода толщиной 0,05-0,1 мм, намотанного до 50 000 раз.
Первичная обмотка изготовлена из медного провода толщиной 0,6-0,9 мм и намотана поверх вторичной обмотки.
Техническая конструкция может отличаться в зависимости от области применения катушки зажигания. В случае обычной цилиндрической катушки электрические соединения обозначаются как клемма 7 (вывод первичной обмотки), клемма 11 (вывод первичной/вторичной обмотки) и клемма 9 (высоковольтный контакт).
Первичная обмотка соединяется с вторичной на выводе 11. Такая схема используется для упрощения производства катушек. Ток в первичной обмотке, включается и выключается с помощью прерывателя (трамблера) или блока управления (ЭБУ). Величина тока определяется сопротивлением катушки и напряжением, приложенным к клемме 7.
Очень быстрое изменение тока, вызванное ЭБУ (трамблером), изменяет магнитное поле в катушке и индуцирует импульс напряжения, который преобразуется в высоковольтное напряжение вторичной обмотки. Оно проходит через кабель зажигания к искровому промежутку свечи зажигания и воспламеняет топливно-воздушную смесь в двигателе.
Величина индуцированного высокого напряжения зависит от скорости изменения магнитного поля, количества витков вторичной катушки и напряженности магнитного поля.
Напряжение индукции размыкания первичной обмотки составляет от 300 до 400 В. Высокое напряжение на вторичной обмотке может достигать 40 кВ, в зависимости от катушки зажигания.
