Ford Focus 2 > Ремонт автомобиля > Задняя подвеска > Замена пружины подвески

Пружины снимаем при их замене или замене их резиновых прокладок.Работу проводим на смотровой канаве или эстакаде.

Пружины Форд Фокус 2 необходимо менять только парой.

Замену пружины можно проводить двумя способами: с применением специальных стяжек, или без них.При первом способе, выполняем следующие операции.Снимаем заднее колесо со стороны заменяемой пружины.Устанавливаем регулируемый упор или гидравлический домкрат под нижний задний рычаг в месте соединения его с продольным рычагом, и с помощью упора поджимаем рычаги так, чтобы задняя подвеска заняла положение «автомобиль на колесах».

Специальными стяжками сжимаем пружину до тех пор, пока она не перестанет поджимать опорные чашки.

Во избежание травм убедитесь, что стяжки надежно держатся на пружине.Соблюдая осторожность, снимаем пружину.Постепенно отворачивая винты стяжек, до тех пор, пока пружина перестанет их поджимать. Снимаем стяжки со старой пружины. Снимаем верхнюю прокладку (она обычно прилипает к опорной чашке балки)

Снимаем верхнюю прокладку (она обычно прилипает к опорной чашке балки).

Снимаем нижнюю прокладку.

Деформированные или потерявшие упругость прокладки заменяем.

Прокладки пружины: а — верхняя; б — нижняя

Сжимаем стяжками новую пружину.

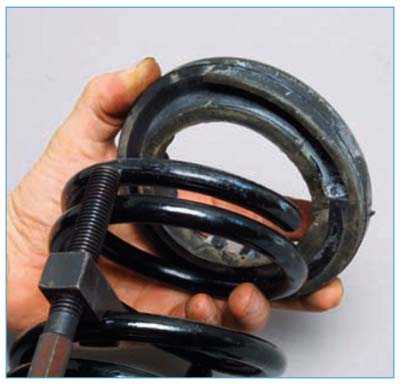

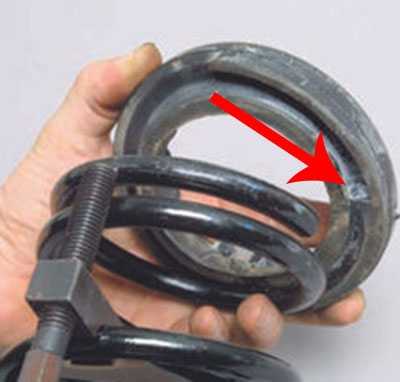

Устанавливаем на верхний конец пружины прокладку, так чтобы конец последнего витка разместился в выемке прокладки.

Закрепляем прокладку на пружине шнуром или изоляционной лентой.

Устанавливаем прокладку в нижнюю опорную чашку.Устанавливаем пружину на место, так чтобы ее нижний конец разместился в выемке нижней прокладки. Снимаем стяжки и устанавливаем колесо на место.

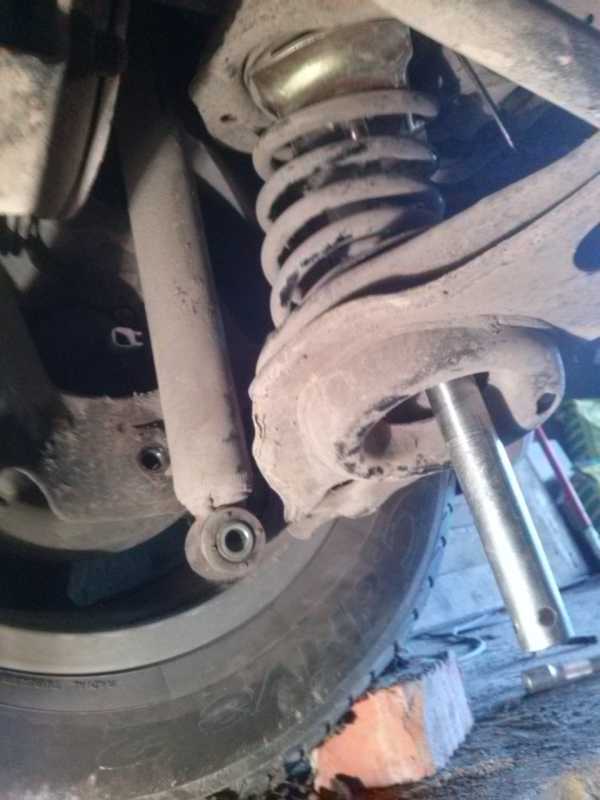

При втором способе (без применения стяжек), выполняем следующие операции.Снимаем заднее колесо со стороны заменяемой пружины.Устанавливаем регулируемый упор под наружный конец нижнего заднего поперечного рычага и поджимаем рычаг так, чтобы рычаги находились в положении «автомобиль на колесах».Отворачиваем гайку болта крепления нижнего заднего рычага к продольному рычагу и вынимаем болт (см. «Замена нижнего заднего рычага Форд Фокус 2»).

Осторожно опускаем наружный конец рычага на регулируемом упоре. После того, как пружина окажется в свободном состоянии, снимаем ее. После того, как пружина окажется в свободном состоянии, снимаем ее

После того, как пружина окажется в свободном состоянии, снимаем ее.

Остальные операции по снятию деталей см. выше.Устанавливаем прокладки и пружину в обратной последовательности.Окончательно затягиваем гайку болта крепления нижнего заднего рычага к продольному рычагу предписанным моментом (см. «Приложения») в положении «автомобиль на колесах».

Снятие

ПРЕДУПРЕЖДЕНИЕ: Чтобы исключить риск случайного развертывания, требуется разрядить источник резервного питания модуля управления подушками безопасности. После отсоединения провода(ов) массы аккумулятора перед началом выполнения какого-либо ремонта или регулировки вспомогательной удерживающей системы подушек и ремней безопасности (SRS) или какого-либо элемента(ов), расположенного рядом с датчиками SRS, подождите, как минимум, в течение одной минуты. Неследование этим указаниям может привести к травматическим последствиям.ПРЕДУПРЕЖДЕНИЕ: Чтобы свести к минимуму риск преждевременного развертывания подушки безопасности, не используйте устройства сохранения ключевого кода радио при работе со вспомогательной удерживающей системой. Неследование этому указанию может привести к травматическим последствиям.ПРЕДУПРЕЖДЕНИЕ: Никогда не дотрагивайтесь щупами тестера до электрических разъемов модулей подушек безопасности или любого другого элемента вспомогательной удерживающей системы. Неследование этому указанию может привести к травматическим последствиям.ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том, что передние колеса развернуты прямо вперед.ПРЕДОСТЕРЕЖЕНИЕ: Новая часовая пружина поставляется сцентрированной и снабженной красной пломбой. При установке новой часовой пружины сломайте эту красную пломбу. При установке имеющейся часовой пружины выполните процедуру центрирования.

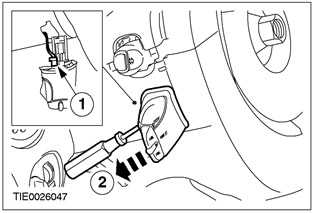

1. Выверните винты.

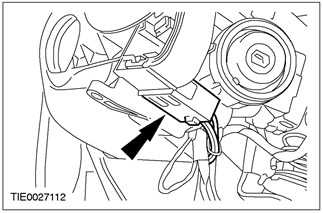

2. Освободите зажим.

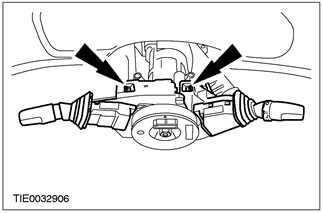

1. Отпустите блокирующий рычаг рулевой колонки.
2. Выверните винты.

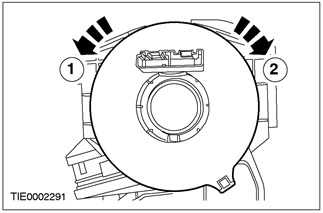

ПРЕДОСТЕРЕЖЕНИЕ: Отметьте положение дистанционной втулки в центре часовой пружины.

Снятие амортизаторной стойки и ее разборка Форд Фокус 2

Снимаем и разбираем амортизаторную стойку, когда необходима замена ее верхней опоры, подшипника, пружины, буфера хода сжатия или снизилась эффективность работы телескопической стойки.

Амортизаторная стойка Форд Фокус 2

Если неисправна телескопическая стойка или пружина, то следует заменить обе стойки или пружины для того, чтобы характеристики амортизаторных стоек с обеих сторон автомобиля были одинаковы.

Для снятия амортизационных стоек снимаем поводки стеклоочистителя вместе со щетками и накладку ветрового стекла (см. «Снятие очистителя ветрового стекла Форд Фокус 2»). Вывешиваем и снимаем колесо. Надежно фиксируем автомобиль на подставке заводского изготовления. Отсоединяем шаровой шарнир стойки стабилизатора поперечной устойчивости от кронштейна на корпусе амортизаторной стойки (см. «Снятие стойки стабилизатора поперечной устойчивости»).

Выводим резиновую втулку тормозного шланга из отверстия кронштейна на корпусе амортизаторной стойки.

Головкой «на 15» отворачиваем болт крепления корпуса стойки к поворотному кулаку.

Подходящим инструментом, например монтажной лопаткой или зубилом, разжимаем проушины поворотного кулака.

Разъединяем поворотный кулак и стойку.

Верхнее крепление левой стойки к кузову совмещено с креплением поперечного усилителя.

Верхнее крепления правой стойки

При снятии левой стойки…

…отсоединяем крепление трубки вакуумного усилителя тормозов.

Головкой «на 10» отворачиваем две гайки центрального крепления поперечного усилителя.

Придерживая стойку снизу, головкой «на 13» отворачиваем три болта крепления поперечного усилителя и верхнего крепления стойки к кузову…

…и снимаем стойку.

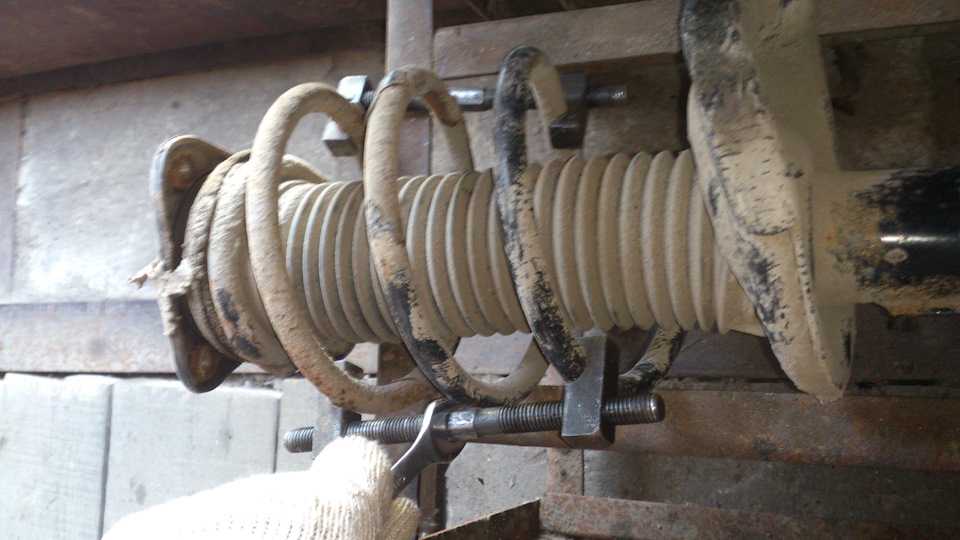

Для разборки стойки, устанавливаем на пружину две стяжки диаметрально противоположно друг другу так, чтобы они стягивали не менее трех витков пружины. Равномерно сжимаем пружину до тех пор, пока ее нижний и верхний витки не перестанут давить на опорные чашки.

При сжатии пружины необходимо контролировать надежность захвата стяжками витков пружины и равномерность стягивания, т. к. при срыве стяжки пружина резко освободится, что может привести к травме.

Удерживая шток шестигранником «на 6» отворачиваем гайку крепления верхней опоры стойки ключом «на 18».

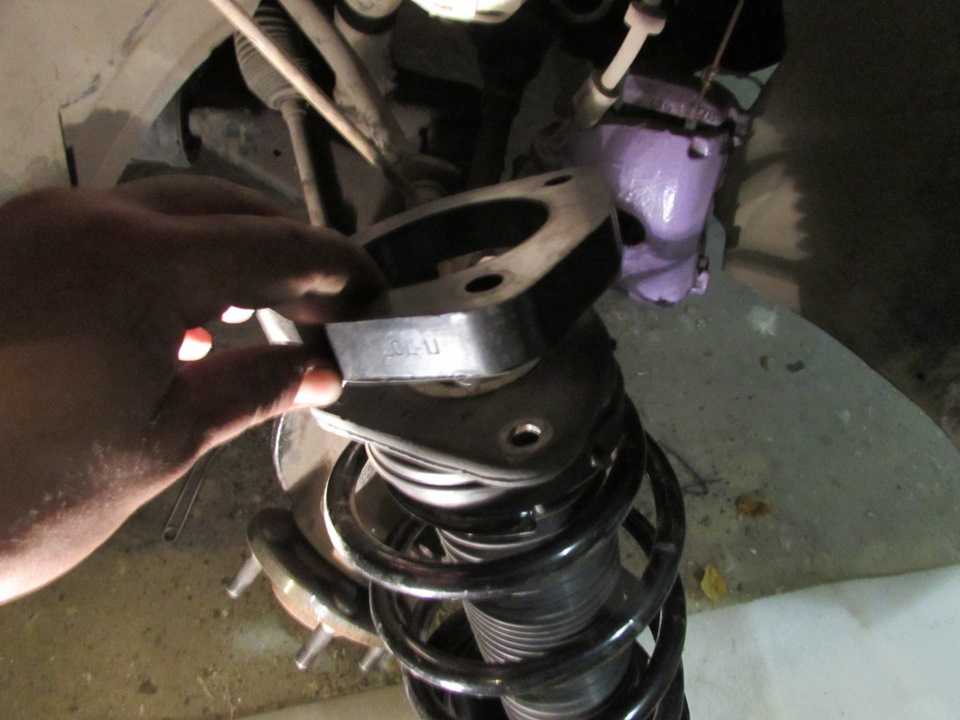

Снимаем верхнюю опору стойки в сборе с упорным подшипником и грязезащитным чехлом.

Снимаем пружину со стяжками…

…и нижнюю переходную втулку чехла.

Снимаем защитный чехол с буртика верхней опорной чашки пружины.

Потянув, снимаем буфер хода сжатия.

Для проверки состояния подшипника разъединяем верхнюю опору и чашку пружины…

…и вынимаем сепаратор.

Проверяем его на наличие достаточного количества смазки и механические повреждения.

Вынимаем верхнее кольцо подшипника.

Осматриваем его на наличие механических повреждений и износа.

Проверяем состояние телескопической стойки, полностью выдвигая и утапливая шток.

Если при перемещении штока ощущаются провалы, заедания или рывки, то стойку необходимо заменить. Не допускается также значительное подтекание жидкости и повреждение слоя хромового покрытия штока. Заменяем поврежденные и изношенные детали новыми, собираем и устанавливаем амортизаторную стойку в обратной последовательности.

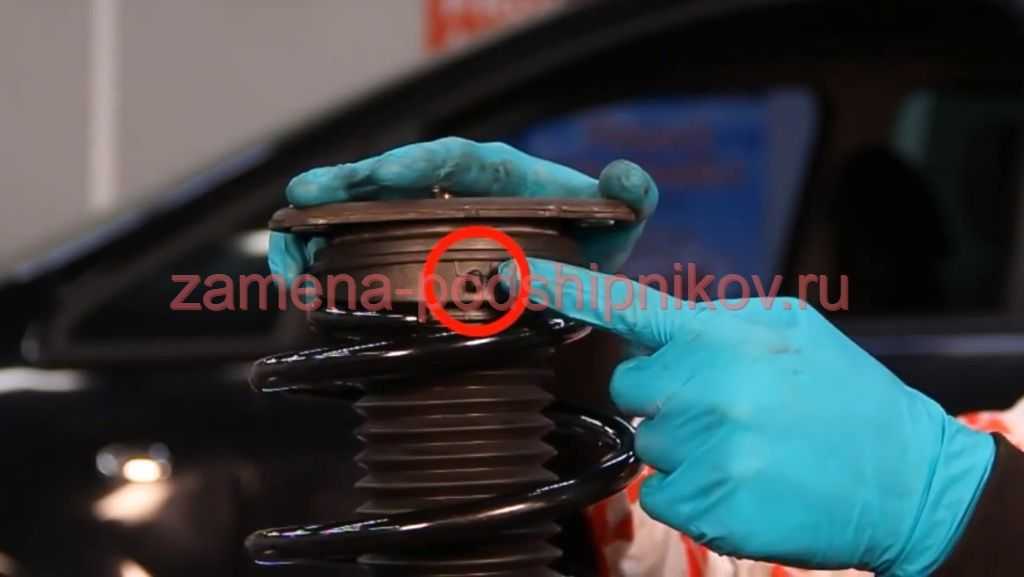

При установке пружины на стойку ориентируем опорную чашку и верхний виток пружины, как показано на фото.

Установка стойки в поворотный кулак производится по направляющей (для наглядности показано на снятых с автомобиля деталях).

Вид правильно установленной стойки Форд Фокус 2 в поворотном кулаке.

Болты крепления верхней опоры к кузову, а также болт крепления стойки к поворотному кулаку затягиваем предписанными моментами (см. «Приложения»).

Элементы ходовой части

Опорный подшипник присутствует в каждой стойке, являющейся важным узлом ходовой части современных автомобилей. Исправность таких элементов, как стойки и амортизаторы, является залогом комфортных и безопасных поездок. Как снять обшивку передней двери Форд Фокус 2. Как подключить магнитолу на Форд Фокус? Форд Куга Если имеются проблемы с ходовой автомобиля, то возникает риск потери управления.

Демпфирующим узлом подвески Форд Фокус 2 являются гасящие колебания амортизаторы. Они предотвращают раскачивание автомобиля на неровностях. Амортизаторы с течением времени или из-за повреждений теряют свои характеристики и периодически требуют замены.

Передние и задние амортизаторы обязательно меняются парно. Ru: как поменять топлевной фильтр на дизели форд куга Часто, заодно с амортизаторами, замене подлежит опорный подшипник (опора амортизатора). Как поменять теплообменник (масляный радиатор) Форд Фокус 2? (. Посмотреть все результаты поиска «Какие лучше поставить амортизаторы на форд фокус 2» в каталоге Пошаговый фотоотчет: как снять обшивку передней двери на Форд Фьюжн. Езда с неисправной подвеской либо амортизаторами опасна для жизни.

От ударов и чрезмерных нагрузок опорный подшипник повреждается, а при езде Форд Фокус 2 по неровностям появляются специфические стуки. Выбираем качественные амортизаторы на Форд Фокус 2. Это служит признаком того, что опорный подшипник требует замены. Промедление с заменой может привести к поломке стоек, а позднее и других частей ходовой части, одновременно снижается безопасность. как поменять топлевной фильтр на дизели форд куга. Когда опорный подшипник заменяется вовремя, то экономится время, средства, а также это позволяет избежать более сложного ремонта ходовой части автомашины.

Комплексная диагностика передней подвески Форд Фокус 2

1) Амортизационная стойка

Амортизатор должен возвращать автомобиль в исходное положение, гася колебание пружины. Если этого не происходит, обнаруживается люфт, потеки масла, поверхностные повреждения, следует провести замену амортизаторов. Также нужно убедиться, что исправны примыкающие к стойке элементы. Например, буфер-ограничитель из пенополиуретана, упорный подшипник, поворотный кулак.

2) Шаровая опора

Рычаг соединен с корпусом шаровой опоры заклепками. Для диагностики между поворотным кулаком и рычагом вставляют отвертку. Если обнаружен люфт, опора подлежит замене. Потрескавшийся защитный чехол также нужно менять, ведь внутрь будут просачиваться грязь, влага, дорожные реагенты.

3) Сайлентблоки рычагов

Резиновые втулки на сайлентблоках должны быть целыми, без поверхностных дефектов, а проушины рычага – стойко сопротивляться механической нагрузке. В противном случае сайлентблоки подлежат замене.

4) Шарниры на стойках стабилизатора

Если обнаружен люфт, дефекты на защитных чехлах, понадобится оперативный ремонт.

5) Ступичный подшипник

Ходит около 60 000 км, меняется в сборе, вместе со ступицей и поворотным кулаком.

Характерные стуки передней подвески Форд Фокус 2

Крепление подрамника (для фиксации используются пластмассовые втулки, которые привинчены к лонжеронам болтами; со временем крепление разбалтывается, появляются громкие стуки, когда авто преодолевает косые неровности; чтобы решить проблему, устанавливают новые втулки или специально изготовленные шайбы).
Рулевая рейка (на Фокусе второго поколения чаще стучит не рейка, а рулевая колонка, наконечник, тяги; чтобы проверить тяги, на припаркованной машине резко поворачивайте руль до упора то в одну, то в другую сторону; обнаружили характерный стук – обратитесь в «С-Авто», где после повторной проверки тяги будут заменены).
Гул ступиц или промежуточной опоры правого привода, скрип опор стоек (ресурс деталей сокращает попадание грязи, хотя срок службы напрямую зависит от манеры езды и качества обслуживания).
Поврежденные буферы сжатия.
Ослабленные гайки и болты, которые фиксируют шланги стабилизаторов поперечной устойчивости (их следует подтянуть, а при критическом износе – заменить).
Изношенные тормозные колодки, накладки которых гремят при нажатии на педаль тормоза (их замену стоит доверить специалистам, так как при самостоятельном выполнении процедуры возможно повреждение тормозных шлангов, неправильная затяжка крепежных болтов; при пробеге от 100 тыс. км есть смысл менять не только колодки, но и тормозные диски).

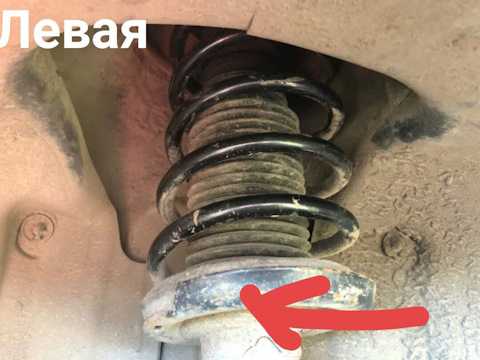

Механические повреждения передних пружин, которые происходят при динамических ударах, попадании в глубокие ямы.

Учтите, для повышения устойчивости конструкторы расположили передние колеса под определенным углом относительно элементов подвески. Поэтому после ремонта ходовой следует отрегулировать угол схождения колес.

Какой срок эксплуатации у деталей подвески у Форд Фокус 2

Передняя подвеска Форд Фокус 2

В передней подвеске Форд Фокус 2 самым слабым звеном считается сайлент-блок у нижнего рычага. Даже в СТО его не заменят, так как для этого требуется специализированное дорогостоящее оборудование. Все это означает, что если полетел сайлент-блок, придется менять рычаг. Рычаги подвески рассчитаны примерно на 80-100 тысяч км. пробега.

Амортизаторы обладают таким же сроком службы. Если есть необходимость в их замене, заодно стоит поменять опорные подшипники.

Срок службы стоек стабилизатора и рулевых наконечников – 110-130 тыс.км. пробега.

Ступичный подшипник служит примерно 50-60 тыс. км. Его меняют вместе со ступицей.

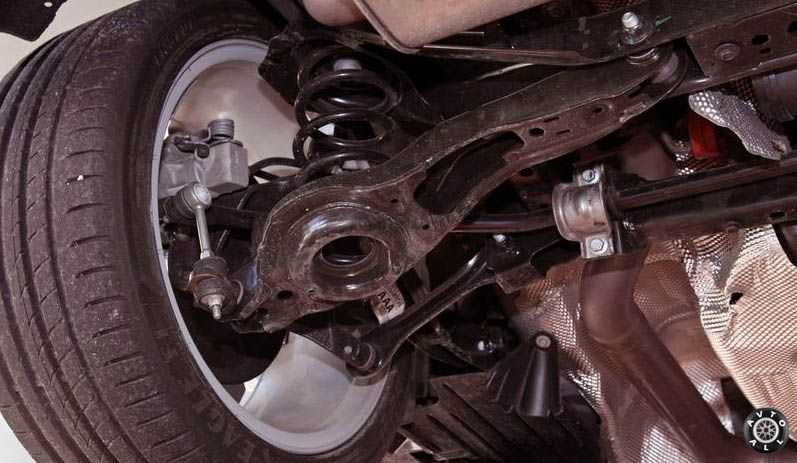

Задняя подвеска Форд Фокус 2

Срок службы сайлент-блоков продольного рычага – 80-110 тысяч километров. Для их замены потребуется разобрать подвеску. Именно поэтому ремонт задней подвески Форд Фокус 2 стоит дороже.

Тем не менее, сайлент-блоки являются самыми хрупкими деталями в задней подвеске. Остальные детали прослужат дольше, амортизаторы – примерно 90-130 тысяч км, стойки стабилизатора – 130-140 тысяч км.

Важные моменты при замене пружин подвески

При выполнении ремонта передней подвески нужно учитывать особенности замены передних пружин: если не соблюдать некоторые правила, в дальнейшем могут возникнуть осложнения, допустим, придется повторно проводить работу, совершать еще раз покупку. Характерная специфика этого ремонта:

передние пружины следует менять парой и стараться подбирать по жесткости, высоте. Практически все детали имеют маркировку в виде отметки краской, необходимо, чтобы цвет краски у обеих пружин совпадал;
срок службы пружины в большой степени зависит от работоспособности отбойника и амортизатора, поэтому за состоянием этих деталей тоже нужно следить. Если отбойник отсутствует или находится в плачевном состоянии, он не сможет смягчить удар, например, при попадании колеса в яму, пружина может сломаться;
приобретая запчасти, не стоит покупать самые дешевые детали, здесь нередко попадается брак. Лучше потратить немного больше денег, но зато в дальнейшем не придется переделывать работу. Самый идеальный вариант – приобретать оригинальные запасные части, а если брать неоригинал, то известного производителя с хорошей репутацией;
при снятии-установке пружины необходимо пользоваться стяжками, все народные способы стягивания пружинных витков нередко приводят к травматизму.

Стяжки тоже необходимо приобретать высокого качества, а китайский инструмент лучше вообще стараться не использовать. У китайских стяжек быстро вытягивается резьба, попадается металл такого плохого качества, что спецприспособление при сжатии витков может просто не выдержать, и пружина отлетит в сторону. Какие могут быть последствия, понятно без лишних слов, стоит поберечь свое здоровье, позаботиться о безопасности.

Установка

ПРЕДУПРЕЖДЕНИЕ: Никогда не дотрагивайтесь щупами тестера до электрических разъемов модулей подушек безопасности или любого другого элемента вспомогательной удерживающей системы. Неследование этому указанию может привести к травматическим последствиям.
ПРИМЕЧАНИЕ: При правильной и полной фиксации фиксирующих язычков будет слышен щелчок.ПРИМЕЧАНИЕ: При правильной и полной фиксации фиксирующих язычков будет слышен щелчок.

1. Установите винты.
2. Зафиксируйте блокирующий рычаг рулевой колонки.

ПРИМЕЧАНИЕ: При правильной и полной фиксации фиксирующих язычков будет слышен щелчок.

1. Состыкуйте штекерный разъем переключателя управления аудиосистемой.
2. Установите переключатель управления аудиосистемой.

1. Зафиксируйте зажим.
2. Установите винты.

ПРЕДОСТЕРЕЖЕНИЕ: Не поворачивайте новую часовую пружину в период между вскрытием красной пломбы и установкой рулевого колеса. Если в период между вскрытием красной пломбы и установкой рулевого колеса автомобиль был оставлен механиком без присмотра, выполните процедуру центрирования.ПРЕДУПРЕЖДЕНИЕ: Неправильное центрирование может привести к преждевременному выходу элемента из строя. Если при центрировании часовой пружины возникают сомнения, повторите процедуру центрирования. Неследование этому указанию может привести к травматическим последствиям.ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том, что передние колеса развернуты прямо вперед.ПРЕДОСТЕРЕЖЕНИЕ: При установке рулевого колеса удостоверьтесь в правильности расположения дистанционной втулки. Не устанавливайте рулевое колесо в случае отсутствия дистанционной втулки.ПРЕДОСТЕРЕЖЕНИЕ: Если в период между процедурами центрирования часовой пружины и установки рулевого колеса автомобиль был оставлен механиком без присмотра, процедуру центрирования требуется повторить.

Замена пружины задней подвески Ford focus 2 и 2 рестайлинг

Заменяйте пружину при механическом повреждении или значительной осадке. Признаки осадки:– ухудшение плавности хода, частые «пробои» подвески;– видимый перекос задней части автомобиля или значительная разница по высоте передней и задней частей, возникшие в процессе эксплуатации;– сильно выраженные следы соударения витков пружины.

ПримечаниеЗаменяйте пружины в комплекте (левую и правую одновременно).

Вам потребуется приспособление для сжатия пружин.

Полезный советРаботу удобнее выполнять с помощником, установив автомобиль на подъемнике.

1. Если вы заменяете пружины на подъемнике, установите под нижний рычаг опоры и опустите автомобиль, слегка нагрузив подвеску. При работе на смотровой канаве эта операция не требуется.2. Отверните гайки крепления стоек стабилизатора к нижним рычагам подвески (см. «Замена деталей стабилизатора поперечной устойчивости задней подвески»).

3. Выверните болт крепления амортизатора к кронштейну балки задней подвески, извлеките болт (см. «Замена амортизатора задней подвески») и отведите амортизатор в сторону, чтобы он не мешал работать.

ПредупреждениеНе отводите амортизатор в сторону на большее, чем это необходимо для работы, расстояние во избежание изгиба штока.

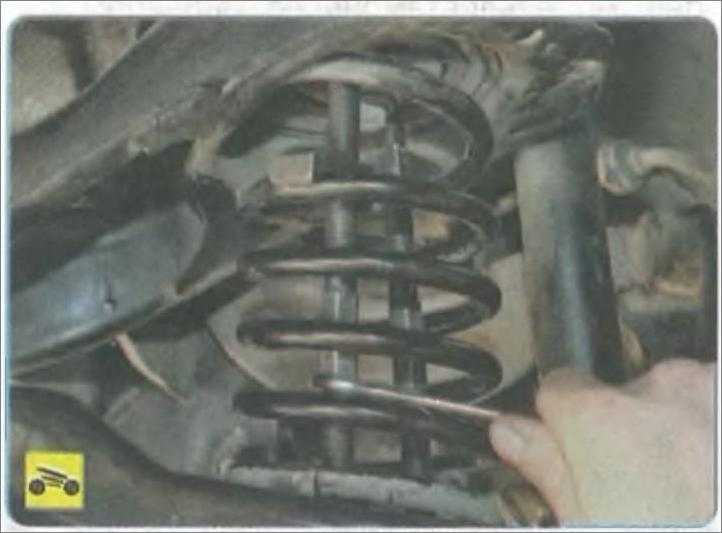

4. Установите приспособление для сжатия пружин…

5. …и сожмите пружину.

6. Разгрузите подвеску автомобиля, убрав опоры из-под нижнего рычага (если работаете на подъемнике), или поднимите автомобиль (если работаете с домкратом) и снимите пружину, отжав нижний рычаг подвески вниз.

ПредупреждениеСнятие и установку пружины выполняйте предельно осторожно во избежание получения травм в результате выстреливания пружины из подвески. 7. Снимите верхнюю…

Снимите верхнюю…

7. Снимите верхнюю…
