Сработали подушки безопасности: во сколько обойдется ремонт

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Способы отключения подушек безопасности

Наиболее простой способ, благодаря которому airbag будет отключена – воспользоваться выключателем подушки безопасности, который, как правило, располагается в «бардачке» или на приборной панели автомобиля. Такой вариант предусмотрен многими производителями.

Также, для этой цели предусмотрен замок-переключатель, расположенный со стороны пассажира. Такой замок приводится в действие с помощью ключа от машины. Это дает дополнительную гарантию того, что у присутствующих в салоне автомобиля пассажиров, не будет шанса отключить airbag самостоятельно.

Отключается подушка безопасности не только с помощью замка-переключателя. Для этой цели можно воспользоваться бортовым компьютером, зайдя в специальное меню и выполнив рекомендованные действия. Либо переадресовать выполнение задачи в руки профессионалов, обратившись в специализированную мастерскую. Такой способ подходит для старых моделей автомобилей, хотя он имеет один существенный недостаток.

Включить airbag самостоятельно уже не удастся. Придется обращаться в мастерскую повторно.

Стоит ли делать замену самостоятельно

Если на приборной панели вашего Фокуса горит надпись SRS или AIRBAG, это означает, что пришла пора менять подушки безопасности. Это не всегда означает проблему в результате аварии – бывают ситуации, когда выходит из строя проводка или электроника, что также приводит к активации ошибки.

Работы начинаются с компьютерного тестирования системы безопасности SRS. Сканер получает сведения о том, какие именно элементы системы имеют ошибку, а затем в найденных зонах потребуется проверка подушек безопасности, преднатяжителей ремней, целостности электронных систем и датчиков AIRBAG.

Нередко ошибка проявляется в транспортных средствах, в которых подушки заменены обманками – в зонах штатные разъемы могут заменяться кустарной скруткой, которая с течением времени окисляется. Различные обманки и эмуляторы монтируются в места установки подушек и ремней, когда производится предпродажная подготовкам машины.

Если вы приобретаете автомобиль, в котором не демонстрируется ошибка SRS AIRBAG, необходимо тщательно проверить, имеются ли в транспортном средстве ремни и подушки безопасности.

Если вы хорошо понимаете устройство автомобиля Ford Focus II и его электронных систем, отключение подушек безопасности и установку новых изделий можно выполнить своими силами. В противном случае стоит обратиться за помощью к профессионалам, которые сумеют выполнить все необходимые процедуры.

Дело в том, что вам также потребуется выполнить сброс ошибки подушки безопасности и перепрошить «мозги» автомобиля, запоминающие столкновение и держащие его в компьютере. В ряде случаев КПП может установить аварийный режим, также эта процедура может выполняться при перепродаже транспортного средства и исключения такого маркера пребывания автомобиля в ДТП.

Подушка водителя и боковая подушка требуют замены чаще всего, ведь именно они активируются, когда идет столкновение спереди или сзади. Подобные аварии – далеко не редкость, и нужно знать, как действовать после.

Тест на практике:

Ответы на эти вопросы можно получить из следующего практического тестирования. На старом заводе по переработке отходов в Нордерштедте, Германия, немецкие коллеги демонтировали несколько комплектов подушек и натяжителей из старых автомобилей, которые должны были пойти на слом.

Автомобили и аэрбеги были выпущены: Opel Vectra (1996 год), Audi 80 (1993 год), Audi A4 (1997 года), Nissan Almera и Fiat Punto (обе машины были произведены в 1996 году).

Результат проведенного эксперимента показал, что все представленные подушки сработали без проблем. Одна сработала в машине, остальные – лежа на земле. При этом никаких отклонений по скорости развертывания и срабатывания у систем не наблюдалось. По крайней мере, визуально.

Второй этап эксперимента был инициирован с проверкой натяжителей ремней. Они были сняты с автомобилей VW Polo с 1995 года выпуска, Ford Mondeo (1997 года), Audi A4 (1996 года) и VW Passat (1997 года). Последние два должны были быть активированы механически, для чего их просто подбросили, и при ударе о бетон один из них, стоявший на Audi, благополучно сработал. Второй, с Passat, не смог показать работоспособность.

Нерешаемые проблемы – еще один довод в пользу отключения

Срабатывание airbag, которое не может предотвратить пока даже самый гениальный инженер, может случайно произойти по вине одной из многочисленных ям на дороге, если колесо на скорости попадает в такую яму. Также причиной выстрела подушки может стать тяжелый предмет, упавший на капот машины, либо тряска, начавшаяся во время преодоления препятствия.

Учитывая потенциальную опасность, которую представляют собой airbag, особенно, если речь идет о маленьких детях, пожилых людях, беременных женщинах, либо лицах, страдающих различными заболеваниями опорно-двигательного аппарата, агрессивный airbag лучше отключить. Однако сделать это можно только в том случае, если водитель полностью принимает на себя ответственность за пассажирскую безопасность.

Повод для дезактивации

Не смотря на высокий уровень технологий, применяемых при производстве подушек безопасности, вероятность получения серьезных травм от элемента защиты остается высокой. Не все автомобили оснащены подушками с применением технологии поэтапного развертывания. Поэтому, опасность получить удар со скоростью трехсот километров в час остается.

В случае если водитель и пассажиры строго соблюдают правила, пользуются ремнями безопасности, скорость движения не превышает адекватную, то молниеносный скоростной удар airbag не сможет нанести большого вреда.

При несоблюдении указанных мер безопасности, травма головы – самый мягкий вариант из всех возможных последствий.

Технологии, которые предусматривают установку датчиков слежения за состоянием ремней безопасности, частично решают проблему. Ремень не пристегнут, и подушка отключается. Приемлемо, если нет аварийной ситуации. В противном случае шансы поправить статистику летальных исходов увеличиваются в разы.

Это интересно: Как убрать ключик на панели приборов на Фольксваген Поло — теория и практика

Как обмануть систему безопасности авто?

Предположим, что подушка руля на автомобиле сработала, и владелец авто не желает затрачиваться на восстановление системы пассивной безопасности.

Как срабатывает система пассивной безопасности смотрите здесь https://autotopik.ru/obuchenie/503-kak-rabotaet-podushka-bezopasnosti.html.

Рассмотрим, что ему делать, чтобы обмануть свой автомобиль и лампа погасла.

Первое, что нужно сделать – это приобрести муляж на руль. После выстрела подушки рулевая крышка тоже отлетит. Чтобы восстановить презентабельный вид салона, следует купить муляж крышки, который будет прикрывать место расположения подушки.

С внешним видом разобрались, салон смотрится, как будто все в порядке. Теперь перейдем непосредственно к тому, как убрать свечение лампы на приборной доске.

Здесь можно поступить несколькими способами. Разберем их на примерах автомобилей.

Первый метод.

Первый способ рассмотрим на примере автомобиля BMW E-39, знаменитой 5-й серии. Чтобы погасить сигнальную лампу системы безопасности можно использовать реле времени.

Данное реле просто через определенный промежуток времени обесточит лампу. Все достаточно просто – после включения зажигания лампа загорится, но потухнет через 5-7 секунд.

То есть, будет полная эмуляция штатной работы системы пассивной безопасности, но при этом она работать не будет, и при подключении сканера на его дисплей выведутся ошибки, указывающие на сбой в системе.

Само реле стоит недорого и подключить его не составит труда даже при незначительных знаниях в автоэлектрике.

Всего лишь нужно подключить реле к замку зажигания БМВ, чтобы запитать его, а также к сигнальной лампе или светодиоду.

Второй метод.

Второй способ еще более дешевый, но при его использовании сканер ошибки распознавать не будет. Рассмотрим мы данный способ на примере Reno Megane 2.

Предположим, что на данном авто сработала подушка, после чего на приборной панели горит сигнальная лампа. Чтобы устранить данную проблему понадобиться всего лишь резистор с определенным сопротивлением.

Суть такова – исправный пиропатрон подушки имеет сопротивление, по которому блок управления определяет, исправен ли он. После срабатывания сопротивления от него нет, и блок выдает ошибку и включает лампу.

Чтобы обмануть систему достаточно всего лишь создать сопротивление, для этого и нужен резистор.

Стоит отметить, что на Reno Megane 2 разных годов выпуска сопротивление пиропатрона может отличаться. На некоторых авто оно составляет 2,4 Ома, на других – 2,7 Ом.

Чтобы точно определить данное значение, можно подключить сканер, и узнать сопротивление другой подушки безопасности – не сработавшей в результате удара. Или это можно сделать заблаговременно на своем авто.

Затем просто подбирается резистор и подключается в проводку, ведущую к сработанному пиропатрону.

После этого остается лишь сканером почистить память блока управления, чтобы он резистор воспринял как новый пиропатрон.

Что делать, если горит лампочка подушки безопасности

Как было отмечено ранее, система SRS каждый раз при зажигании проверяет состояние всех элементов. Если при диагностике выявляется та или иная проблема, система сохраняет код ошибки. Он необходим для того, чтобы установить вид неисправности и убрать ее. Для этого не обязательно обращаться к специалистам. Сначала можно попробовать сделать все своими руками.

Начать нужно с самого легкого – проверить аккумулятор и подключение клемм, а также вспомнить дату последней замены батареи. Может уже пора купить новую?
Если машину только что вымыли, стоит исключить попадание влаги в системы. В случае подтверждения этой догадки, можно не волноваться. Вода испарится, и проблема исчезнет.
Требуется дополнительно проверить подключение разъемов и состояние проводки, если недавно датчик натяжения ремня безопасности отключали или самостоятельно меняли его детали.

Если после всех этих действий и даже после замены подушки безопасности лампочка по-прежнему горит, лучше продолжить поиск проблемы, подключив к этому профессионалов. Но неполадки будут устранены гораздо быстрее, если предварительно вы сами исключите основные возможные причины.

При дорожно-транспортном происшествии обычно срабатывают определенные узлы системы ПБ. Если этого не происходит, вероятнее всего прерван контакт с одним или несколькими электронными устройствами. Так, в «Пежо 307», к примеру, основные системы расположены в совершенно разных местах:

Блок управления системой безопасности обычно можно найти в центральной консоли. Он имеет лишь цифровую подпись. Поэтому чтобы выяснить, точно ли это то самое, что вы ищете, нужно вбить номер блока в поисковую систему.
Датчиков удара в этой модели «Пежо» четыре. Лампочка будет гореть, даже если один из них перестанет функционировать. При этом сама система, скорее всего, будет работать в прежнем режиме.
Пиропатроны преднатяжителей безопасности. Они требуются для того, чтобы при ударе ремни были жестко зафиксированы.
Задние, передние и боковые подушки безопасности.
Выключатель SRS.

Подушки безопасности водителя и пиропатроны преднатяжителей ремней срабатывают при любом лобовом столкновении.

Подушки безопасности пассажира срабатывают только в той ситуации, когда человек занимает свое место. Его присутствие мониторит специальный датчик. Он находится под пассажирским креслом.

После того как однажды подушки и преднатяжители уже сработали, нужно поменять ПБ и пиропатроны на новые. Иначе система не будет функционировать, а в автомобиле будет просто небезопасно.

Подушку безопасности, которая находится в рулевом колесе, заменить гораздо сложнее.

Нюансы и стоимость работ

Все работы стоит проводить в хорошо освещаемом гараже, ведь процедура довольно долгая и часто требует одного-двух дней. Задача заключается в том, чтобы убрать все присоединенные провода и вытащить механизм. Затем на их место устанавливаются новые компоненты в обратной последовательности.

Количество подушек безопасности в Форд Фокус 2 соответствует современным требованиям безопасности, так что замена обойдется недешево – одна подушка любого образца стоит порядка 15 тысяч рублей.

Если вы действуете самостоятельно, не нужно торопиться собирать приборную панель после установки подушек безопасности – вам еще необходимо разобраться с бортовым компьютером. Можно приобрести новый блок, но это обойдется недешево, так что лучшим решением является перепрошивка «мозгов».

Кузов и покрытие. Ремни безопасности.

Снятие

ПРЕДУПРЕЖДЕНИЕ: Для исключения риска случайного раскрывания требуется разрядить резервное электропитание модуля управления подушками безопасности. Выждите не менее одной минуты после отсоединения провода(ов) «массы» аккумулятора до начала любого ремонта или регулировки вспомогательной удерживающей системы (SRS) или любого элемента(ов), примыкающих к датчикам SRS. Несоблюдение этой инструкции может привести к травме.

ПРЕДУПРЕЖДЕНИЕ: Всегда надевайте защитные очки при выполнении работ на автомобиле, оснащенном подушкой безопасности, и при работе с модулем подушки безопасности. Несоблюдение этой инструкции может привести к травме.

ПРЕДУПРЕЖДЕНИЕ: Для минимизации возможности преждевременного раскрывания подушки безопасности не используйте устройства сохранения ключевого кода радио при работе со вспомогательной удерживающей системой. Несоблюдение этой инструкции может привести к травме.

ПРЕДУПРЕЖДЕНИЕ: Для минимизации риска получения травм в случае преждевременного раскрывания подушки безопасности всегда переносите заряженный модуль подушки безопасности, развернув подушку и декоративную крышку в сторону от туловища. Несоблюдение этой инструкции может привести к травме.

ПРЕДУПРЕЖДЕНИЕ: Для минимизации возможности преждевременного раскрывания подушек безопасности, заряженные модули подушек безопасности следует устанавливать только на заземленные верстаки и таким образом, чтобы декоративная крышка была обращена кверху. Несоблюдение этих инструкций может привести к травме.

ПРЕДУПРЕЖДЕНИЕ: Никогда не прикасайтесь щупами тестера к электрическим разъемам модулей подушек безопасности или любого другого элемента вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

Кузов и покрытие. Система безопасности.

Система пассивной безопасности (SRS) автомобиля Ford Focus объединяет в комплексе фронтальные и боковые подушки безопасности для водителя и пассажира на переднем сиденье и ремни безопасности для водителя и всех пассажиров. На автомобили в комплектациях Ambiente, Comfort и Trend устанавливают фронтальную подушку безопасности для водителя, а также инерционные ремни безопасности с пиротехническими преднатяжителями и ограничителями усилия натяжения для водителя, переднего пассажира и боковых пассажиров на заднем сиденье. Для среднего пассажира на заднем сиденье предусмотрен поясной ремень. На автомобиль в комплектации Ghia дополнительно к перечисленному оборудованию устанавливают фронтальную подушку безопасности для переднего пассажира и боковые подушки безопасности для водителя и переднего пассажира. По заказу могут быть установлены и оконные подушки безопасности.

ПРЕДУПРЕЖДЕНИЕ: Подушки безопасности не заменяют ремни безопасности. Более того, при движении автомобиля водитель и передний пассажир обязательно должны быть пристегнуты ремнями, так как в случае дорожно-транспортного происшествия сработавшая подушка безопасности сама может нанести не пристегнутому ремнем человеку тяжелую травму.

В систему SRS входят:

– модуль подушки безопасности водителя, расположенный в ступице рулевого колеса и состоящий из сложенной оболочки подушки и газогенератора;

– модуль подушки безопасности переднего пассажира (устанавливают в зависимости от комплектации автомобиля), находящийся в панели приборов со стороны пассажира и состоящий из сложенной оболочки подушки и газогенератора;

– модули боковых подушек безопасности водителя и переднего пассажира (устанавливают в зависимости от комплектации автомобиля), расположенные в наружных боковых частях спинок передних сидений и состоящие из сложенной оболочки подушки и газогенератора;

Разделы руководства

Автоматическая трансмиссия
Аккумулятор и генератор
Антиблокировочная система
Аудиосистема
Воздух и пары
Гидропривод тормозов
Группа электронных функций
Двигатель
Двигатель 1.4/1.6 Zetec-SE
Двигатель 1.8/2.0/1.6 Zetec-E
Двигатель 1.8L дизель
Двигатель Duratec 8V 1.6L
Двигатель Duratec ST 2.0 л
Задняя подвеска
Идентификационные коды
Использование мануала
Колеса и шины
Люк крыши
Механическая коробка iB5
Механическая коробка MT285
Механическая коробка MTX-75
Органы управления
Освещение
Отопление и вентиляция
Охлаждение двигателя
Панели кузова
Подача топлива
Подвеска
Полуоси переднего моста
Приборы и контрольные лампы
Привод аксессуаров
Ремни безопасности
Ремонты кузова
Рулевое управление
Система выпуска
Система зажигания
Система запуска
Система тормозов
Стекла, рамы и механизмы
Стеклоочистители и омыватели
Сцепление
Токсичность выхлопа
Управление микроклиматом
Электрораспределение
Элементы задка
Элементы кузова
Элементы салона

Алгоритм отключения с помощью замка-переключателя

Для тех, кто все же решил рискнуть, и перевести подушки безопасности в режим отключения с помощью выключателя, будут полезны следующие рекомендации.

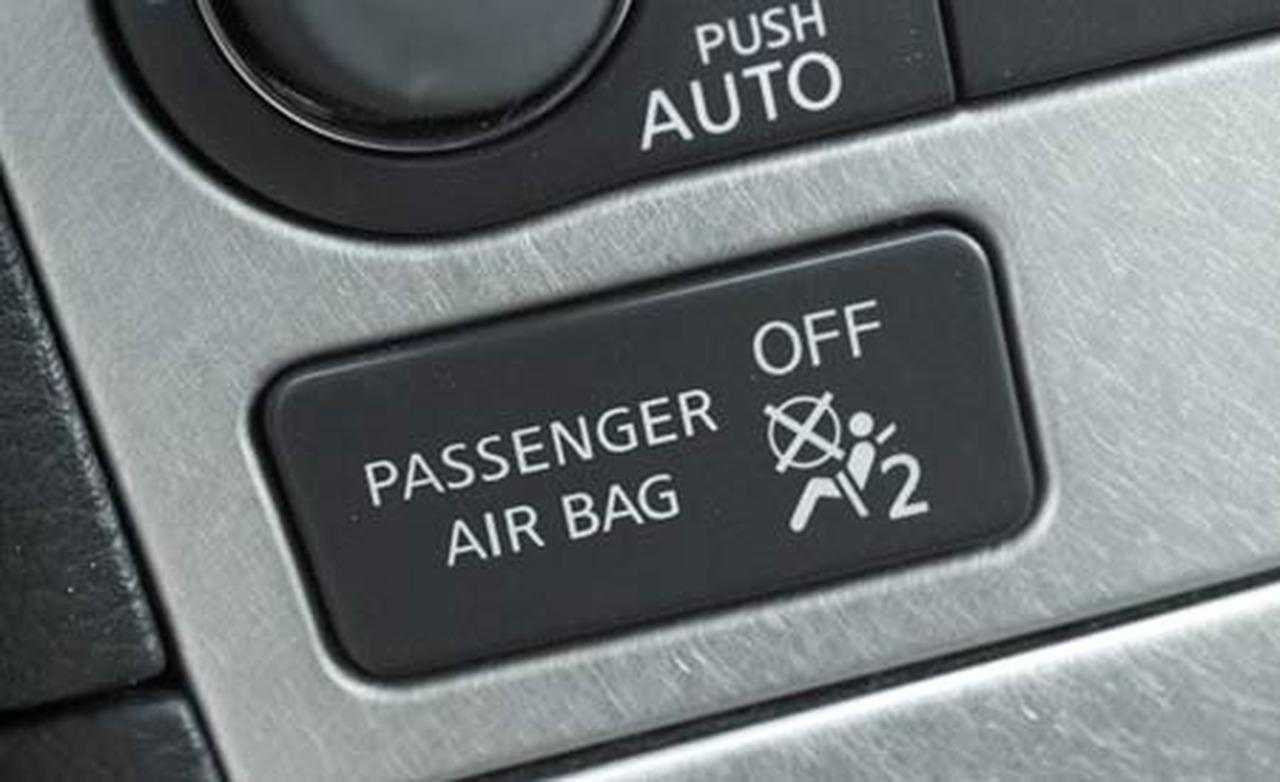

На передней приборной панели автомобиля расположен световой индикатор, который информирует о текущем состоянии подушки безопасности пассажира.

Далее включается стояночный тормоз и полностью выключается зажигание. Ключ должен быть извлечен из замка. Двери со стороны пассажира открываются, производится поиск замка отключения. Вставленный в замок ключ поворачивается против часовой стрелки, пока не достигнет положения off. Пассивная система безопасности пассажира отключена.

https://youtube.com/watch?v=KhoZm01uZvE

Горит подушка на панели приборов: возможные неисправности

Итак, если загорелся красный аварийный индикатор, значит, есть ошибка подушки безопасности

Чтобы понять, почему загорается лампочка Airbag (загорелся датчик подушки безопасности), необходимо рассмотреть возможные причины и уделить внимание диагностике

Дело в том, что причина может быть не в самой подушке безопасности, так как система Airbag включает в себя целый ряд отдельных элементов. При этом выход одного из них или сбой становится причиной того, что при самодиагностике выявляется ошибка. Кстати, код ошибки для расшифровки неисправности в таком случае прописывается в память блока управления.

При этом часто бывает так, что сначала ошибка загорелась, а потом погасла. В этом случае данные симптомы указывают, что после повторной верификации неполадки не обнаружены. Еще бывает, что значок подушки больше не загорается после того, как было повторно включено и выключено зажигание.

При таком кратковременном сбое, когда модуль не фиксирует ошибку повторно, данная ошибка стирается из памяти и лампочка гаснет. В свою очередь, это может указывать как на «плавающую» проблему, так и на разовый случайный сбой.

Вернемся к причинам. Как уже было сказано, система подушек безопасности сложная, включает в себя сами подушки, модуль управления и диагностики, датчики удара, натяжители ремней безопасности, пиропатроны. Все компоненты соединяются при помощи проводки.

Не трудно догадаться, что если машина имеет много подушек безопасности, конструктивно вся система заметно усложняется. Так или иначе, если горит значок подушки безопасности, тогда это указывает на то, что:

повреждена одна или несколько подушек;
нет сигнала от отдельных компонентов системы;
имеются повреждения датчиков удара;
возникли проблемы с проводкой;
вышли из строя предохранители;
имело место короткое замыкание;
подушки отработали положенный срок службы;
имеются неполадки с модулем управления и т.д.

На деле, возможных причин очень и очень много. Например, если неисправны контакты дверей, на некоторых авто загорится значок подушки. Также часто сбои возникают в результате того, что ранее имели место различные вмешательства.

Например, неправильно установленная сигнализация и другое оборудование. Часто значок полушек загорается, если снимался руль или кресла, производилось снятие ремней безопасности, демонтировалась панель приборов или детали обшивки в области дверей, стоек и т.п.

Как правило, при таких работах нередко повреждаются провода или клеммы, случайно размыкаются контакты. Еще ошибка подушки может гореть в том случае, если после ДТП производилась замена подушек безопасности и отдельных компонентов системы.

В этом случае важно понимать, что в памяти модуля прописывается информация о том, что подушки сработали. Это значит, что даже если подушки и другие непригодные к дальнейшему использованию части заменить, модуль все равно будет выдавать ошибку

По этой причине система в данной ситуации потребует комплексной замены.

Кстати, иногда удается прошить блоки управления подушками без их замены, тем самым потушить индикатор и стереть ошибку, однако такие действия осуществляются владельцем на свой страх и риск. Производители рекомендуют менять всю систему в сборе. В противном случае нет гарантий касательно ее корректной работы.

Еще добавим, что подушки являются элементом с ограниченным сроком службы

На практике, авто производители акцентирую внимание на том, что срок подушек безопасности в плане их ресурса составляет не более 10 лет. Это значит, что по истечении данного срока производитель больше не гарантирует стопроцентную работоспособность, а также вполне могут иметь место различные неполадки, возникающие без видимых причин.

Также вывести из строя подушки может банальное попадание влаги на модули и места подключения клемм (как в салоне, так и под капотом). Нередко ошибка подушек загорается в результате неправильного подключения клемм АКБ, сильно просадки по питанию в бортовой сети, после скачков напряжения и т.п.

В любом случае, если горит значок подушки, игнорировать проблему нельзя. Начать поиски неполадок следует с проведения полной проверки системы на предмет ошибок

Важно считать сканером и расшифровать коды. Доверять такие работы лучше только опытному специалисту с качественным диагностическим оборудованием

https://youtube.com/watch?v=yxoCjgMr8I8

Можно ли заменить заводскую подушку безопасности на новую
