Регулировка ручного тормоза своими руками
Это значит, что их регулировать не нужно и по мере износа фрикционных накладок колодки устанавливаются в оптимальное положение для сокращения рабочего хода педали тормоза. Тем не менее привод ручника иногда требует регулировки. Это объясняется и вытяжкой приводного троса, и износом механизма привода ручного тормоза.
Ручник подтягивается из салона, а узел регулировки натяжения троса размещён под обшивкой центрального тоннеля. Для работы нам пригодятся накидной ключ или головка с воротком на 13 и отвёртка с плоским широким шлицом. Независимо от того, барабанные тормоза установлены в нашей комплектации или дисковые, регулировка проводится по одному алгоритму.
- Находим пластиковую панель на кожухе центрального тоннеля между передними сиденьями и аккуратно поддеваем её плоской отвёрткой по периметру.
Поддели и вытащили.
Сдвигаем панель вместе с резиновым кожухом кверху по рычагу привода механизма ручника.
Для машин с барабанными тормозами: проверяем зазор между колодками и барабанами, для этого при опущенном ручнике несколько раз с силой нажимаем на педаль тормоза. Если храповой механизм сработает (мы услышим несколько щелчков), значит зазоры были выше нормы и теперь колодки установились в нормальное положение.
Вывешиваем задний мост с обеих сторон. Для этого используем домкрат и надёжные опоры. Снимаем колеса и тормозные барабаны.
Ослабляем затяжку контргайки ключом на 13, после чего выкручиваем её полностью.
Регулировочная гайка вот она!
Рычаг привода механизма ручника отпускаем максимально вниз и выкручиваем регулировочную гайку в самое начало резьбы штока троса ручника.
Для машин с дисковыми тормозными механизмами вставляем щупы толщиной 0,6–0,7 мм в промежуток между разжимным рычагом и опорой суппорта. Так нужно сделать с каждой стороны. Схема установки щупа приведена ниже.
Проверяем и выставляем зазор.
Для машин с барабанным тормозом устанавливаем щуп между ограничителями распорных рычагов и корпусами тормозных колодок. Делаем это также с двух сторон. Толщина щупа должна быть в пределах двух миллиметров.
Идём в салон и начинаем закручивать регулировочную гайку до тех пор, пока один из рычагов привода колодок не начнёт сдвигаться. Для определения этого момента нам будет необходима помощь напарника.
Как только разжимные рычаги сдвинулись, вынимаем щупы из зазоров и устанавливаем барабаны, устанавливаем колеса.
Не опуская автомобиль, проверяем лёгкость вращения колёс. Если колеса от руки крутятся с затруднениями, диски или барабаны трут о колодки, отпускаем на пол оборота гайку регулировки в салоне.
Опускаем автомобиль на землю, контрим гайку для регулировки и проверяем работу ручника. Если все в норме, устанавливаем панель рычага ручника на место.
Как подтянуть ручник на Focus 2? — Ford Focus Клуб
Ручник подтяжка
Для работы нам пригодятся накидной ключ или головка с воротком на 13 и отвёртка с плоским широким шлицом. Снимаем матерчатый чехол с пластиковой ручки стояночного тормоза; 3.
Если храповой механизм сработает мы услышим несколько щелчков , значит зазоры были выше нормы и теперь колодки установились в нормальное положение. В общем, чтоб правильно снять ручку, делаем следующее: Садимся на водительское сиденье автомобиля; 2.
На фото видны канавки внутри снизу по бокам ручки, в которые и входят вышеописанные металлические зацепы самого ручника. Тем не менее привод ручника иногда требует регулировки. Установите чехол рычага привода стояночного тормоза в порядке, обратном снятию.
Для наблюдения за перемещением рычагов воспользуйтесь услугами помощника. Извлеките щупы из тормозных механизмов. Установите тормозные барабаны если автомобиль оснащен барабанными тормозными механизмами задних колес и колеса.
Итак, как подтянуть ручник на Форд Фокус 2
Проверьте легкость вращения колес. Если колеса вращаются с притормаживанием, повторите регулировку стояночного тормоза. Если и повторной регулировкой не удается добиться желаемого результата, проверьте состояние тормозных колодок тормозных механизмов задних колес, тормозных барабанов, дисков и тросов привода. Неисправные детали замените смотрите соответствующие подразделы и отрегулируйте привод стояночного тормоза, как описано выше.
Установите автомобиль на колеса. Установите и затяните контргайку наконечника переднего троса. Установите чехол рычага привода стояночного тормоза в порядке, обратном снятию.
Выполните операции, описанные выше в пп. Вращайте регулировочную гайку по часовой стрелке, навинчивая ее на резьбовой наконечник переднего троса, периодически проверяя легкость вращения задних колес.
Навинчивайте регулировочную гайку на наконечник троса до момента появления хорошо ощутимого сопротивления ее вращению. Отворачивайте регулировочную гайку до момента полного освобождения задних колес.
Установите автомобиль на колеса, затормозите стояночным тормозом, установите рычаг управления коробкой передач в нейтральное положение и попробуйте вручную перекатить автомобиль. Если это удалось сделать, привод отрегулирован неправильно или неисправен. В этом случае повторите регулировку, выполняя ее более тщательно. Если и повторная регулировка не приведет к желаемому результату, смотрите выше п.
Если храповой механизм сработает мы услышим несколько щелчков , значит зазоры были выше нормы и теперь колодки установились в нормальное положение.
Вывешиваем задний мост с обеих сторон.
Как поменять задние тормозные колодки Форд Фокус 2
Для этого используем домкрат и надёжные опоры. Снимаем колеса и тормозные барабаны. Ослабляем затяжку контргайки ключом на 13, после чего выкручиваем её полностью.
Регулировочная гайка вот она! Рычаг привода механизма ручника отпускаем максимально вниз и выкручиваем регулировочную гайку в самое начало резьбы штока троса ручника.
Проверка работы ручного тормоза на Форд Фокус 2
Для машин с дисковыми тормозными механизмами вставляем щупы толщиной 0,6—0,7 мм в промежуток между разжимным рычагом и опорой суппорта. Так нужно сделать с каждой стороны.
Схема установки щупа приведена ниже. Проверяем и выставляем зазор. Для машин с барабанным тормозом устанавливаем щуп между ограничителями распорных рычагов и корпусами тормозных колодок.
Детали и расходники:
Подденьте отверткой край рамки чехла рычага привода стояночного тормоза… 2. Сиденье водителя снято для наглядности.
Для получения доступа к креплениям чехла и к регулировочному узлу привода стояночного тормоза снимать сиденье не требуется.
Проверьте правильность регулировки зазоров между тормозными колодками и барабанами тормозных механизмов задних колес если автомобиль оснащен барабанными тормозными механизмами задних колес.
Для этого несколько раз сильно нажмите на педаль тормоза при опущенном до упора вниз рычаге привода стояночного тормоза. Если зазоры больше нормы, в тормозных механизмах при каждом нажатии на педаль будут слышны щелчки срабатывающих механизмов регулировки зазоров.
Прекращение щелчков означает окончание регулировки. Вывесите заднюю часть автомобиля и установите ее на надежные опоры.
Снимите тормозные барабаны , если автомобиль оснащен барабанными тормозными механизмами задних колес. Ослабьте затяжку контргайки наконечника переднего троса привода стояночного тормоза… 7.
Замена задних колодок с дисковым тормозом

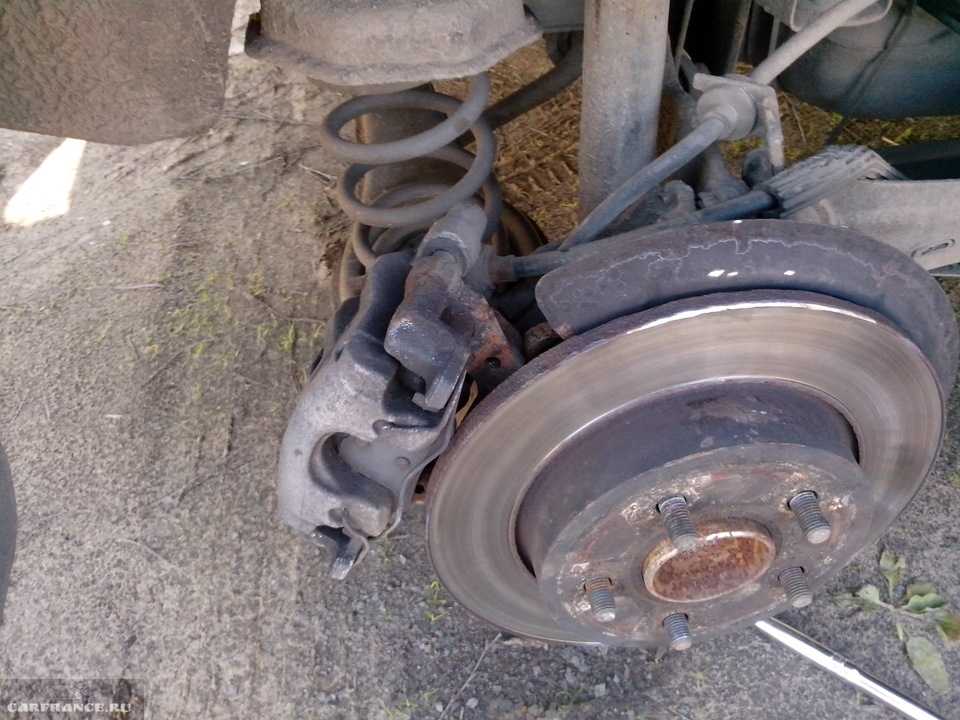

Так выглядят задние дисковые тормоза.
Колодки дискового тормоза меняются по другой технологии и для проведения работ, кроме стандартных инструментов, нам будет необходим спецключ-шайба с двумя штифтами. Они продаются набором и вот как выглядит это хозяйство:
Можно обойтись и без фирменного ключа. Для этого изготовим приспособление из стальной полосы толщиной 3-4 мм. Ширина пластины в рабочем торце должна быть 23-24 мм. Приспособление можно изготовить на наждачном станке, выбрав по центру пластины паз шириной 15 и глубиной 5 мм так, как показано на фото снизу.
Когда все подготовлено, комплект колодок куплен на две стороны, приступаем к замене.
- Откручиваем заднее колесо.

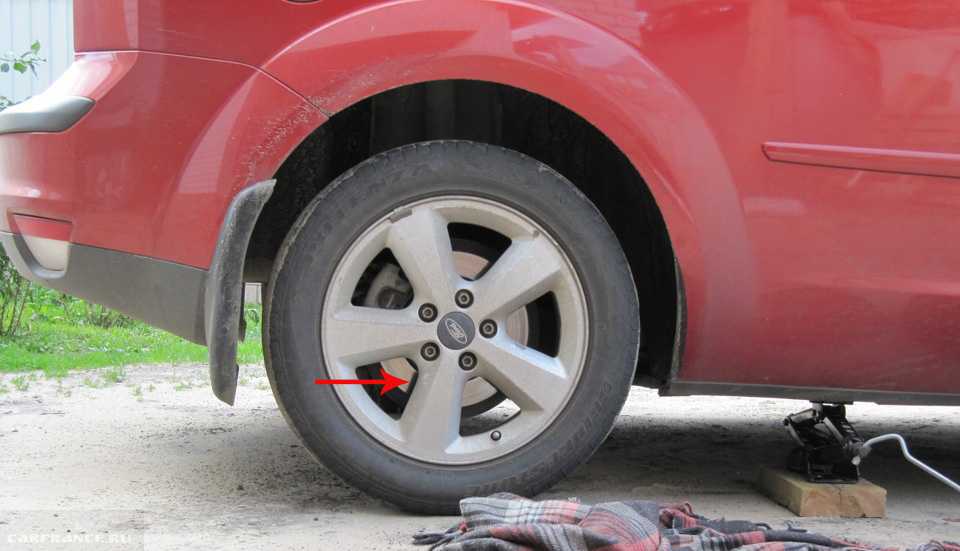

- Поднимаем автомобиль на домкрате, снимаем колесо.

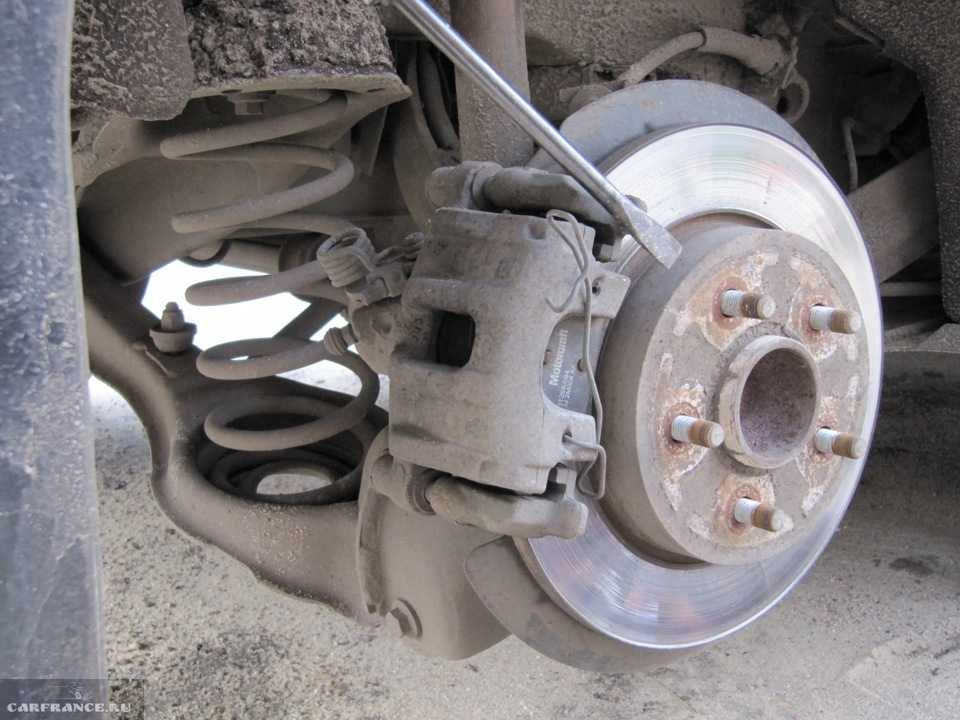

- Плоской отвёрткой поддеваем проволочный пружинный фиксатор колодок, вынимаем его из пазов и осматриваем на предмет повреждений и коррозии. При необходимости меняем его.
Снимаем колпачки втулок направляющих на верхнем и нижнем пальцах суппорта.
Демонтируем колпачки и заглушки.

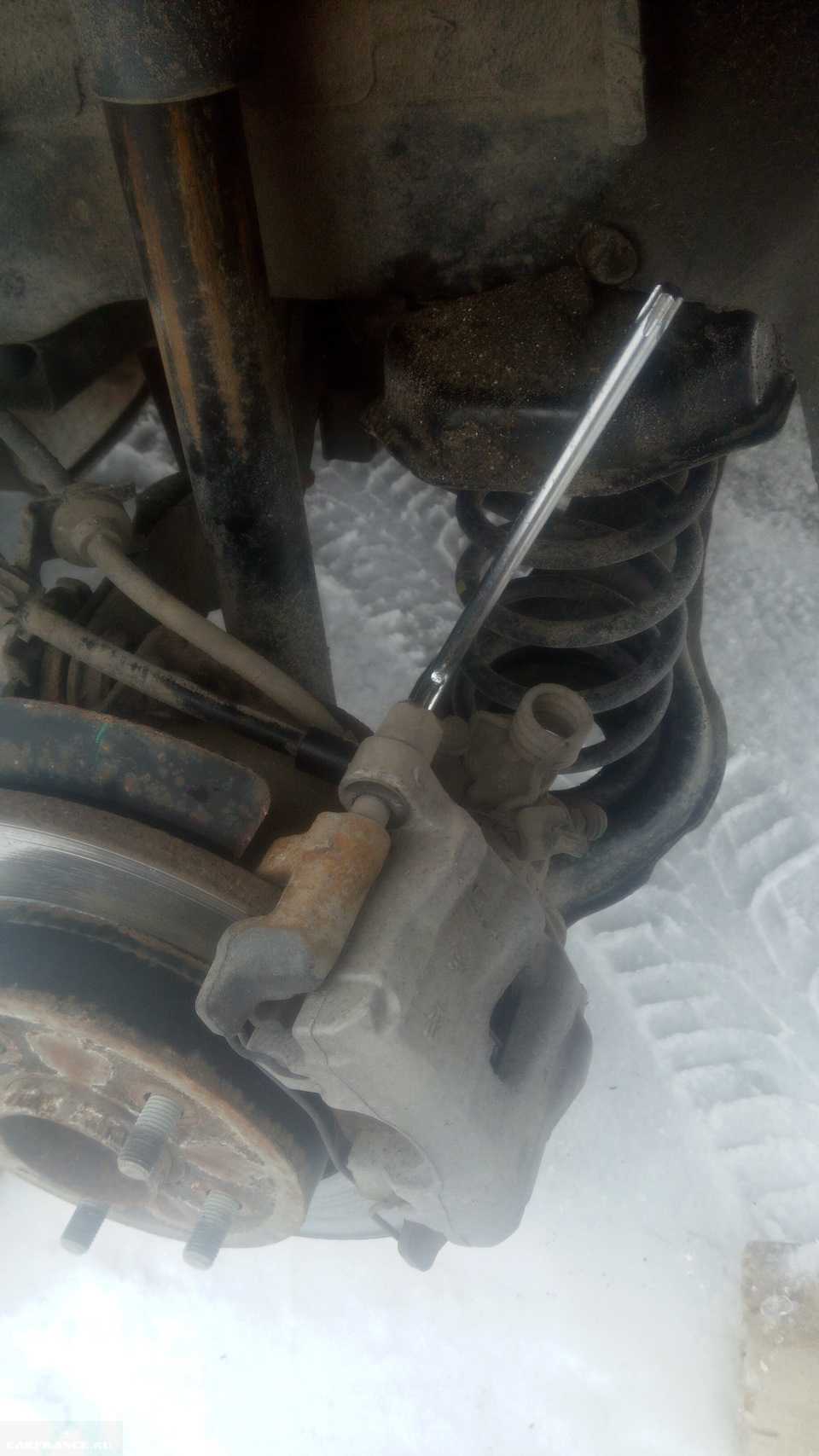

С помощью шестигранного Г-образного ключа на 7 откручиваем вначале нижний палец и вынимаем его из суппорта.Таким же образом удаляем верхний палец.
Забираем суппорт в сторону.
Снимаем обе колодки. При установке не путаем их местами — внутренняя колодка имеет пружинный прижим.
Теперь наша задача — утопить поршень рабочего цилиндра максимально глубоко. Для этого и будем использовать приспособление, которое мы сделали из стальной полосы. Надавливаем на поршень приспособлением, проворачивая его по часовой стрелке так, как показано на фото.Тщательно очищаем суппорт от пыли и грязи, чистим направляющие пальцы и посадочные места колодок.
Колодка треснула на две части.
Устанавливаем новые колодки и собираем тормозной узел в обратном порядке.
Как самостоятельно настроить тормоза
Для задних колес Ford Focus 2 чаще всего применяются самоподводящиеся колодки. То есть, их регулировка не имеет необходимости. Когда фрикционные элементы постепенно изнашиваются, колодки корректируют положение, чтобы уменьшить рабочих ход тормозной педали. Несмотря на это, трос ручного тормоза подтягивать необходимо, так как с годами он и вытягивается, и изнашивается.
Подтяжка упомянутого узла осуществляется изнутри автомобиля, из салона. Сам механизм настройки натяжки располагается под пластиком главного тоннеля. Для выполнения процедуры регулировки необходимо наличие головки на 13 или накидного ключа, а также широкой плоской отвертки.
Совершенно не важно, дисковый или барабанный механизм применяется на вашем Фокусе, процедура подтяжки тросика стояночного тормоза и настройки самого узла выполняется по следующему алгоритму:
Обнаруживаем пластиковую обшивку кожуха главного тоннеля. Она находится в расстоянии между передними креслами автомобиля
Необходимо осторожно поддеть деталь отверткой, аккуратно перемещаясь по периметру.
Передвигаем панель и резиновый кожух по направлению вверх, двигаясь по рычагу привода стояночного тормоза.
Поддеваем панель и достаем ее из пространства между сидениями.
Для Фокусов с барабанной системой тормозов необходимо протестировать зазор между барабанами и колодками. Это выполняется путем усиленного нажатия на педаль торможения несколько раз
Если храповый узел реагирует и исправен, будет издано несколько щелчков. Это будет значить, что просветы были чрезмерными, но сейчас колодки находятся в надлежащем состоянии.
Необходимо вывесить задний мост со всех сторон посредством домкрата и хороших опор. Убираем колеса и барабаны тормозной системы, послабляем контргайку, используя ключ на 13, далее полностью выкручиваем ее.
Рычаг узла ручника следует опустить на минимальное положение вниз, затем вывернуть регулировочный элемент, направив его в начало резьбы штока тросика ручника.
Для автомобилей с дисковой системой тормозов ситуация несколько иная – необходимо установить щупы 0,7мм в зазор между основой суппорта и отжимным рычагом. Эту процедуру необходимо проделать по всем сторонам. Щуп устанавливается после проверки и тестирования зазора.
Если используется барабанная система, щуп устанавливается в промежуток между разграничителями распорок и колодочными корпусами тормозной системы. Это необходимо выполнить по всем сторонам, используя щуп толщиной не более 2 миллиметров. Далее нужно демонтировать барабан и совершить проверку работы.
Дальнейшие процедуры продолжаются внутри автомобиля, где необходимо завинчивать регулировочный элемент до момента, пока механизм колодок не станет сдвигаться. Чтобы угадать данную позицию, придется найти напарника. Когда разжимные рычаги свелись, нужно достать щупы из промежутков. Можно монтировать барабаны и колеса на свои места.
Пока автомобиль еще не на земле, необходимо протестировать простоту вращения колес. Если при движении руками они прокручиваются сложно, это означает, что барабаны или диски зацепляются за колодки. Необходимо отпустить регулировочную гайку в салоне на 0,5 оборота.
Далее спускаем транспортное средство на землю, регулируем гайку и тестируем функциональность ручника – если все в порядке, можно монтировать кожух механизма на свое место.
