Регулировка ручного тормоза своими руками
Это значит, что их регулировать не нужно и по мере износа фрикционных накладок колодки устанавливаются в оптимальное положение для сокращения рабочего хода педали тормоза. Тем не менее привод ручника иногда требует регулировки. Это объясняется и вытяжкой приводного троса, и износом механизма привода ручного тормоза.
Ручник подтягивается из салона, а узел регулировки натяжения троса размещён под обшивкой центрального тоннеля. Для работы нам пригодятся накидной ключ или головка с воротком на 13 и отвёртка с плоским широким шлицом. Независимо от того, барабанные тормоза установлены в нашей комплектации или дисковые, регулировка проводится по одному алгоритму.
- Находим пластиковую панель на кожухе центрального тоннеля между передними сиденьями и аккуратно поддеваем её плоской отвёрткой по периметру.
- Сдвигаем панель вместе с резиновым кожухом кверху по рычагу привода механизма ручника.
- Для машин с барабанными тормозами: проверяем зазор между колодками и барабанами, для этого при опущенном ручнике несколько раз с силой нажимаем на педаль тормоза. Если храповой механизм сработает (мы услышим несколько щелчков), значит зазоры были выше нормы и теперь колодки установились в нормальное положение.
- Вывешиваем задний мост с обеих сторон. Для этого используем домкрат и надёжные опоры. Снимаем колеса и тормозные барабаны.
- Ослабляем затяжку контргайки ключом на 13, после чего выкручиваем её полностью.Регулировочная гайка вот она!
- Рычаг привода механизма ручника отпускаем максимально вниз и выкручиваем регулировочную гайку в самое начало резьбы штока троса ручника.
- Для машин с дисковыми тормозными механизмами вставляем щупы толщиной 0,6–0,7 мм в промежуток между разжимным рычагом и опорой суппорта. Так нужно сделать с каждой стороны. Схема установки щупа приведена ниже.
Проверяем и выставляем зазор. - Для машин с барабанным тормозом устанавливаем щуп между ограничителями распорных рычагов и корпусами тормозных колодок. Делаем это также с двух сторон. Толщина щупа должна быть в пределах двух миллиметров.
- Идём в салон и начинаем закручивать регулировочную гайку до тех пор, пока один из рычагов привода колодок не начнёт сдвигаться. Для определения этого момента нам будет необходима помощь напарника.
- Как только разжимные рычаги сдвинулись, вынимаем щупы из зазоров и устанавливаем барабаны, устанавливаем колеса.
- Не опуская автомобиль, проверяем лёгкость вращения колёс. Если колеса от руки крутятся с затруднениями, диски или барабаны трут о колодки, отпускаем на пол оборота гайку регулировки в салоне.
- Опускаем автомобиль на землю, контрим гайку для регулировки и проверяем работу ручника. Если все в норме, устанавливаем панель рычага ручника на место.

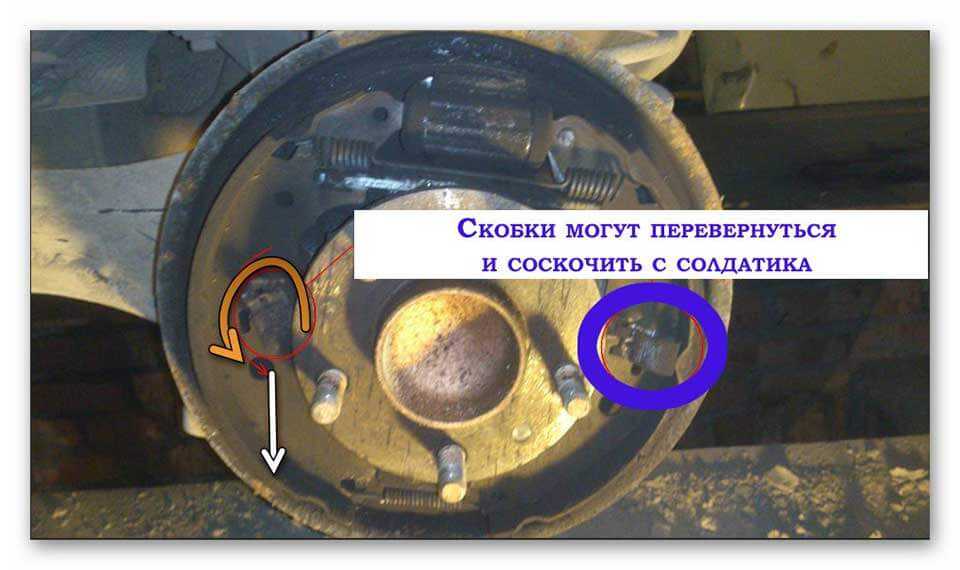

Регулировка зазора задних барабанных тормозов

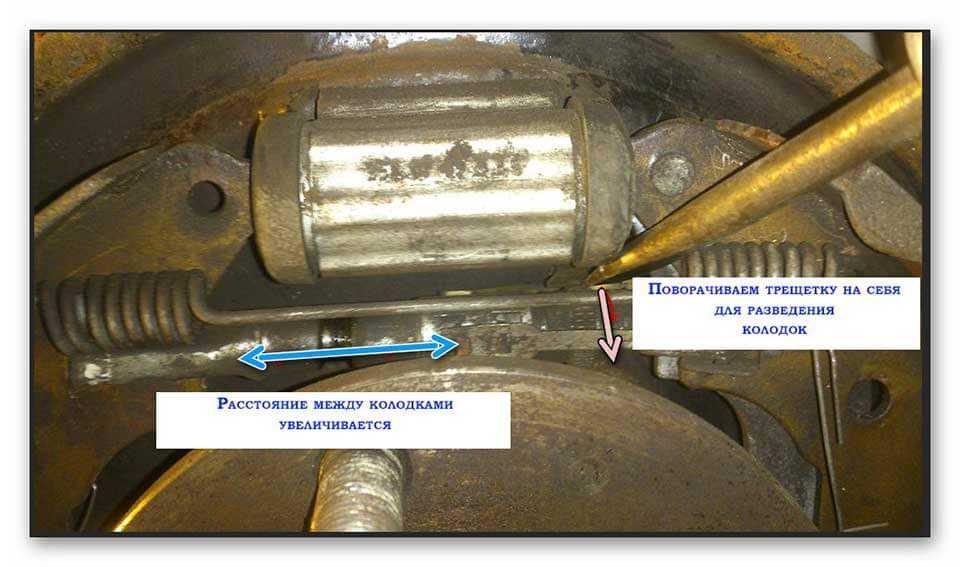

Наибольшие трудности, как правило возникают при выборе правильного зазора. Для этого подкручивайте регулятор зазора до появления первого шума от трения при вращении барабана.
Это означает, что между изделиями минимальное расстояние (но без клина)
Обратите внимание, чтобы на обоих колесах усилие было почти идентичным
Далее сделайте следующее:
- Закрутите гайку ручника из салона до упора (от руки).
- Поднимите ручной тормоз на два щелчка и попытайтесь повращать колеса.
- Отпустите рычаг и проверьте колеса (они должны свободно вращаться).
- Потяните ручной тормоз на три щелчка и проверьте колеса (они должны надежно блокироваться).
- Отпустите ручник и убедитесь, что колеса хорошо крутятся.
- С помощью ключа на «13» сделайте несколько оборотов гайки ручного тормоза в салоне Форд Фокус 2.
- Закрутите колеса на все гайки и отпустите авто с домкрата.
- Выезжайте с гаража и остановитесь на горке, после чего снова проверьте ручник.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
Особенности регулировки
Итак, как подтянуть ручник? Для того чтобы отрегулировать стояночный тормоз, необходимо выполнить следующие действия:
- снимаем накладку ручника с салона;
- отделяем накладку от отделки тоннеля, потянув ее на себя и сняв с фиксаторов; — отодвигаем чехол ручника вверх;
- проверяем зазоры между колодками и барабанами на задней оси.
Причины долгого прогрева двигателя на Форде Фокус 2Делается это таким образом: опускаем стояночный тормоз в нижнее положение и 2-3 раза нажимаем на педаль тормоза. Если с зазорами какие-то проблемы, и они находятся вне пределов нормы, то каждое нажатие на тормоз будет сопровождаться легкими щелчками. Подобный звук издает регулировочный механизм. Когда щелчки прекратятся, это значит, что регулировка завершена. Идем дальше и поэтапно выполняем:
- поднимаем заднюю ось Фокуса и надежно фиксируем ее;
- снимаем барабаны;
- немного ослабляем гайку наконечника переднего троса ручника, после чего полностью откручиваем ее;
- снимаем автомобиль с ручника и откручиваем гайку регулировки до самого крайнего положения;
- устанавливаем небольшие щупы между ограничителями и задними колодками;
- закручиваем регулировочную гайку по часовой стрелке до тех пор, пока один из разжимных рычагов не начнет двигаться (для этого потребуется второй человек, который сообщим о начале движения);
- вынимаем установленные ранее щупы;
- ставим на место барабаны и колеса.
Иногда встречается такое, что трос ручника бракованный. В таком случае нормально отрегулировать его не получится. Он либо не будет держать автомобиль, либо слишком сильно давить на колодки и тормозить колеса во время движения. Это будет сопровождаться их перегревом и неприятным скрипом.
- www.drive2.ru
- carfrance.ru
- 2bro-service.ru
- fordprof.ru
Ручник Форд фокус 2
На днях заметил, что ручник начал странно себя вести, если тянуть его плавно то затягивается на 5-6 щелчков, если дернуть порезче то поднимается до упора и не затягивает совсем, так же если нажать на тормоз то затягивается на 5-6 щелчков.На видео такая же ситуация.
не мое.
На синем форуме нашел, что такая проблема у многих, кто-то меняет суппорта и проблема уходит, кто-то меняет и проблема остается, кто-то говорит что в инструкции к машине написано что затягивать ручник необходимо с выжатой педалью тормоза. Некоторым меняли суппорта по гарантии, а кому-то отказывали. но все твердят что при потеплении ручник у всех работает безупречно, такая проблема только при наступлении морозов.
Кстати летом я такой проблемы не замечал, сейчас у нас погода -25 -30 градусов, и хотя машина стоит в гараже с октября, я поехал ее заправить и заметил что ручник работает как то непредсказуемо…Но один человек выложил информации о том, что зазор между рычагом троса и упором должен составлять не более 0,7-1 мм., тогда всё должно работать без проблем. Если зазор между рычагом и упором привода не выставлен в 0.
7 мм, то механизм авторегуляции зазора в суппорте не работает должным образом и получается большой и нестабильный ход рычага ручника.
Я решил проверить этот зазор, для этого понадобились WD-40 и регулировочный щуп.
Как оказалось зазора не было совсем. Ослабил ручник полностью, потом начал натягивать его по новой, до тех пока между рычажком и упором не будет зазор 0,7 мм. Зазор вымерил регулировочным щупом.
Полный размерГотовый результат.
Ручник затягивается на 4-5 щелчке, теперь вроде работает стабильно, хотя почему-то всё равно есть сомнения…
Обновление!
После проделанных действий проблема не решилась. Но, чтение форумов подсказало следующее, что эффект нестабильного ручника появляется у всех появляется после того как заменили тормозные колодки и тормозной цилиндр не вкручивали в суппорт а вдавливали или даже забивали его туда.
Я тоже когда менял колодки год назад, то по незнанию вдавил потихоньку поршень в суппорт, летом все работало хорошо, а зимой ручник стал работать как-попало.
Изучив внутреннюю конструкцию тормозного цилиндра всё стало понятно, вобщем нужно снять колодки и вкрутить цилиндры в суппорта заново, чтобы они накрутились на ту ось которая выкручивается и тем самым выталкивает поршень при постановке на ручник.
Элементы поршня:1 — пружина;2 — шайба;3 — упорный подшипник;4 — манжета втулки;5 — поршень;
А — конический поясок втулки
Элементы цилиндра:1 — резьбовой шток;2 — резиновая манжета;3 — резьбовая втулка;
4 — поршень
Резьбовая втулка
«На резьбовой шток наворачивается втулка, установленная в поршне. Резьбовая втулка может поворачиваться в поршне. Причем, когда втулка прижата к внутренней поверхности поршня своим коническим пояском А, то проворачивание весьма затруднено, а если втулка отходит от поршня, то поворачивается легко на упорном подшипнике. Втулку в поршне поджимает (через упорный подшипник) пружина.
Таким образом, по мере износа тормозных колодок, резьбовая втулка все дальше свинчивается с резьбового штока, позволяя поршню выходить из цилиндра и вместе с тем поддерживать постоянный ход стояночного тормоза.Такая конструкция заднего тормозного цилиндра и определяет способ утапливания поршня в цилиндр при замене колодок. Поршень нельзя просто втолкнуть в цилиндр. Использование больших усилий приведет к повреждению деталей.
Поршень необходимо вворачивать по часовой стрелке и одновременно сильно надавливать на него, чтобы обеспечить должное трение по коническому пояску и наворачивание втулки на резьбовой шток привода стояночного тормоза. » (Скопировано с FFClub.ru)
Для утапливания задних тормозных цилиндров я приобрел специальный набор:
Снял колодки, выдвинул немного поршень нажимая на педаль тормоза, затем вкрутил его, потом опять видвинул поршень нажимая на тормоз и снова вкрутил, и на другом колесе так же, после чего выставил зазор 0,7 мм и теперь ручник работает стабильно
Заключение
Проверяем работу стояночного тормоза так, как описывалось выше. Крепких всем тормозов и удачной регулировки!
Популярный Ford Focus II имеет традиционный стояночный тормоз, дополненный классической конструкцией на механике. Эта система используется вне зависимости от барабанного или дискового тормоза, используемого на задних колесах. Согласно документации от автоконцерна, ручник должен надежно выдерживать транспортное средство на 25-процентном уклоне, когда манипулятор целиком затянут. В данной ситуации число щелчков обязано быть на уровне 7-9. О том, как настраивать ручник на Форд Фокус 2, мы поговорим в этом материале.
