Признаки загрязнения топливных форсунок

При загрязнении топливных форсунок Ford Transit возникают характерные признаки неисправной работы, что обуславливает необходимость очистки форсунок двигателя. Среди этих признаков отметим:

• Затрудненный запуск мотора, особенно с понижением уличной температуры, когда двигатель холодный;
• Неустойчивая работа мотора на холостом ходу;
• Ощутимые провалы при резком или плавном нажатии педали акселератора;
• Потеря динамики разгона и мощности мотором;
• Увеличение расхода бензина;
• Повышение токсичности выхлопных газов СО-СН;
• Увеличение в несколько раз детонации при наборе скорости, что является следствием повышения температуры непосредственно в камере сгорания и обеднения топливовоздушной смеси;
• Пропуски зажигания (воспламенения);
• Периодичные, характерные хлопки непосредственно в выпускной системе;
• Преждевременный выход из строя датчиков, в том числе каталитического нейтрализатора, свечей зажигания и датчика кислорода (лямбда-зонда).

Данные неполадки могут возникнуть по большому количеству причин – от выхода из строя какого-либо датчика (воздухомер, датчик дросселя, лямбда-зонд, РХХ) или падения давления в топливной системе (РДТ, топливный фильтр, бензонасос), до свечей зажигания.

Промывка топливных форсунок

Как видно, целый ряд факторов приводит к тому, что на рабочих поверхностях форсунок образуется слой из отложений и нагара. Если не производить чистку, тогда рано или поздно двигатель начнет работать со сбоями. При этом делать промывку нужно своевременно.

Также процедуру очистки форсунок Ford Transit можно выполнить своими руками в домашних условиях. Для этого необходимо иметь промывочную жидкость для форсунок. Как правило, такие жидкости представлены в продаже. Многие автолюбители успешно используют одно из самых простых и доступных решений под названием Сольвент.

Теперь давайте рассмотрим очистку на практике:

• В самом начале приобретается банка Сольвента подходящего производителя.
• Затем нужно подготовить пару бензостойких шлангов (длина около 80 см). Шланги по диаметру должны подходить для того, чтобы надеть их на штуцера ТНВД.

Далее с топливного насоса высокого давления снимаются штатные шланги и надеваются заранее подготовленные.
Свободные концы шлангов вставляются в емкость (подойдет пластиковая емкость, бутылка и т.п.), куда заранее залит Сольвент Винс или другой похожий очиститель.
Добавим, что на шланг, через который идет подача топлива в ТНВД, нужно дополнительно установить простой топливный фильтр. Это позволит избежать возможного попадания грязи из пластиковой емкости.
Еще сам шланг подачи топлива нужно помещать в емкость таким образом, чтобы конец был опущен на самое дно, так как нельзя допустить попадания воздуха в ТНВД.
Затем емкость с вставленными шлангами нужно надежно закрепить в моторном отсеке;
Теперь двигатель можно завести, после чего в режиме ХХ следует «погазовать», поднимая обороты до средних и выше. После прогазовки нужно дать двигателю еще около 2-3 минут поработать на холостых оборотах и заглушить мотор.
После этого выдерживается пауза. Спустя 20-25 минут отложения должны размягчиться (откиснуть), после чего процедуру нужно повторить.
Окончанием можно считать момент, когда сольвент в емкости почти закончился

При этом важно не допустить того, чтобы двигатель заглох от того, что в емкости закончилась промывочная жидкость.
Что касается последнего пункта, нужно понимать, что многие ТНВД на дизелях имеют внутри элементы, которые во время работы насоса предполагают активное охлаждение горючим. Во время очистки дизтопливо заменяется промывочной жидкостью, однако принцип охлаждения не меняется.

Завершающим этапом можно считать сборку в обратном порядке, подсоединение штатных шлангов и тестовый запуск ДВС. После того, как мотор начнет устойчиво работать на ХХ и других оборотах, автомобиль можно начинать эксплуатировать

Почему форсунки засоряются?

В процессе эксплуатации топливных форсунок на автомобиле Ford Transit осаждаются различные мелкодисперсионные частицы и тяжелые фракции (сера, олефин, бензол и ряд других), которые поступают вместе с топливом и могут накапливаться в виде лаковых и смолистых отложений.

В свою очередь это приводит к загрязнению форсунок, изменению направления и формы факела распыла, в ряде случаев полному прекращению подачи топлива даже при использовании топливных фильтров, которые способны отсеять частицы крупнее 10-20 мкм.

В результате значительно ухудшается образование топливовоздушной смеси, а также нарушается герметичность клапана регулятора давления, снижается производительность двигателя.

Фото: Двигатель и топливная рампа с форсунками автомобиля Ford Transit

Осаждение указанных веществ может препятствовать нормальному функционированию рабочих элементов внутри форсунки, а, именно, может нарушить плотность прилегания клапана, который открывается управляемым БК электромагнитом. В таком случае, в закрытом состоянии они будут пропускать бензин, из-за постоянного давления в топливной системе.

На что следует обратить внимание

Есть несколько моментов, о которых нужно помнить, занимаясь промывкой форсунок. Вот они:

экономить на промывочной жидкости нельзя. Форсунка — слишком ответственная деталь двигателя. И она чрезвычайно чувствительна к качеству промывочной жидкости. Оптимальным выбором для промывки форсунок «Приоры» является средство от фирмы Wynns, разработанная специально для инжекторных двигателей. Стоимость литровой бутылки — 700 рублей;

Промывочная жидкость от фирмы Wynns — оптимальный вариант для форсунок «Приоры»

снимать пустую пластиковую бутылку с капота нужно очень осторожно. Следует помнить: давление в ней — огромное, так что она может взорваться буквально от одного неосторожного тычка пальцем, а отлетевшие ниппели могут серьёзно травмировать водителя

Пластиковую бутылку после промывки форсунок нужно снимать осторожно

Замена форсунок — процедура долгая. Тем не менее она вполне под силу начинающему водителю, если он имеет хотя бы отдалённое представление об устройстве инжекторного двигателя. С промывкой форсунок дело обстоит куда проще: нужно лишь уметь пользоваться дрелью и знать, где находится главный топливный шланг.

Замена фильтра

Прежде чем переходить к описанию процесса замены, следует сказать, что в подавляющем большинстве случаев фильтры меняются на бензиновых форсунках DENSO. Эти сеточки являются слабым местом практически всех форсунок этого типа, поскольку при использовании некачественного топлива первыми приходят в негодность именно они. Прочистить эти фильтры удаётся далеко не всегда, так что автолюбители просто меняют их.

Последовательность действий для замены фильтра

В замене изношенной детали на новую нет никаких подводных камней. Соблюдая приведённую ниже последовательность действий, можно справиться с работой примерно за час.

1. Приобретается новый комплект фирменных фильтров для бензиновых форсунок DENSO и съёмник для них.

Фирменные фильтры для бензиновых форсунок DENSO, приобретаются в специализированном магазине

Если съёмника нет, его можно изготовить самостоятельно. Для этого потребуется шуруп и несколько гаек. Получившуюся конструкцию можно посмотреть на фото ниже.

Съёмник фильтров для форсунок можно сделать и своими руками

Верхняя крышка форсунки откручивается рожковым ключом на 14, съёмник аккуратно вворачивается в фильтр. Затем фильтр вместе со съёмником извлекается из форсунки.

Фильтр из форсунки ДЕНСО извлекается с помощью самодельного съёмника

На съёмник надевается новый фильтр из ремкомплекта и аккуратно вставляется в форсунку до упора. Крышка форсунки возвращается на место.

Ремонт форсунок — работа весьма кропотливая. Но её вполне может выполнить даже начинающий автолюбитель. Для этого ему потребуется только терпение, фирменные запчасти и набор подходящих инструментов.

Резкое развитие автомобилестроения привело к появлению совершенно новых принципов в оснащении двигателей. Однако конкурентов в среде лидеров современного сектора производителей моторов и топливных систем не так уж много. Например, японская компания Denso выпускает топливные рампы и форсунки для оснащения дизельных автомобилей, практически не имея аналогов в мире. По этой причине возможности самостоятельного ремонта таких изделий будут весьма малы. Но владельцу автомобиля нужно быть готовым к тому, что рано или поздно придётся проводить диагностику и ремонт форсунок, даже если заявленный ресурс ещё не выработан до конца.

На каких двигателях используются форсунки Denso

Форсунки японской фирмы Denso могут быть использованы для оснащения дизельных двигателей. Так, основная сфера их применения — работа в составе топливной системы Common Rail. В основе этой системы используется топливная рампа, которая по-другому называется аккумулятором высокого давления. Common Rail позволяет оптимизировать работу двигателей, увеличить их ресурс и сократить уровень потребляемого горючего.

Форсунки Denso предназначены для непосредственного впрыска топлива в цилиндры мотора. В топливных системах Denso используются форсунки трёх типов — Х1, Х2 и G2. Сейчас в употребление входит уже четвёртое поколение форсунок — G3. Конструктивно они схожи между собой, основное отличие состоит в производительности устройств. Форсунки имеют одни и те же компоненты:

• сопло;
• распылитель с иголкой;
• поршень управления;
• соленоид.

Форсунки имеют продолговатую форму, вытянутую к концу — это обеспечивает высокую пропускную способность и возможности дозирования топлива

Принцип работы форсунок Denso примерно тот же, что и у любых других. Топливо подаётся через соленоидный механизм в точно дозированном количестве. Под давлением системы поднимается игла, затем через распылитель в полость мотора выстреливает топливо. Сразу после впрыска игла опускается на своё место, пока в форсунке вновь не создастся давление для следующего цикла работы.

Перечень автомобилей, для оснащения которых используются форсунки Denso:

• FORD: TRANSIT 2.2/2.4/3.2;
• FIAT: DUCATO 2,2l;
• HINO: RANGER 4.9/6.4/7.7, DUTRO, P11C, J05, J08;
• HYUNDAI: MIGHTY/COUNTY, MEGA, AEROTOWN, G900;
• ISUZU: ELF, N-series, FORWARD, ERGA, D-MAX, 4HK1/6HK1, 6WF1-TC;
• JOHN DEERE: Series 20, Series 30, 4.8/6.8;
• KOMATSU: 11/15/23/30 L6;
• LEXUS: IS220d;
• MITSUBISHI: PAJERO, PAJERO SPORT, TRITON/L-200, FORTUNER, FIGHTER/CANTER;
• MAZDA: 3, 5, 6, MVP, BONGO;
• NISSAN: NAVARA, PATHFINDER, XTRAIL 2.2, ALMERA, PRIMERA, TINO;
• OPEL: ASTRA 1.7 Cdti, CORSA, MERIVA, ZAFIRA;
• PEUGEOT: JUMPER;
• SUBARU: LEGACY;
• TOYOTA: AURIS, AVENSIS, DYNA, Hi-LUX, Hi-ACE, PREVIA, PRADO, LAND CRUISER, RAV4, COROLLA VERSO 2.0, VIGO, COASTER.

Отличие дизельных форсунок от бензиновых

Форсунками оснащаются не только дизельные силовые агрегаты, но и бензиновые, которые работают в паре с инжекторами. Однако при внешнем сходстве корпуса и идентичности функций существуют кардинальные различия между изделиями этих категорий:

• Бензиновая форсунка в штатном режиме работает при давлении в системе 2–3 бар, реже — до 5 бар. Этого вполне хватает для подачи необходимого количества топлива в двигатель. Однако дизельные форсунки в штатном режиме выдерживают давление порядка 250 бар, а самые современные модели работают при давлении от 2 до 2,5 тыс. бар. Продуктивность функций дизельных форсунок нельзя сравнивать с работой бензиновых. Благодаря устойчивости к высокому давлению в топливной системе, Denso могут обеспечивать стабильность работы мотора даже на малых и холостых оборотах, а также развитие всего потенциала двигателя во время разгона.
• Строение бензиновых и дизельных форсунок похоже: все они, независимо от года выпуска и принадлежности к тому или иному типу двигателя, имеют распылитель и клапанный механизм. Однако дизельные форсунки устроены более сложно, в них больше мелких деталей и микрочипов, которые упрощают работу мотора.
• Далеко не последнее отличие дизельных и бензиновых форсунок — это их стоимость. Бензиновые можно купить в пределах 1 тысячи рублей, для современных автомобилей — до 3 тысяч за одну форсунку. Однако цены на дизельные форсунки в несколько раз превышают эти показатели: Denso первых поколений стоит от 15 тысяч за единицу, последних поколений — порядка 40 тысяч.

То есть, дизельные форсунки обладают гораздо более мощным потенциалом и продуктивностью, нежели бензиновые. Однако и стоят они очень дорого.

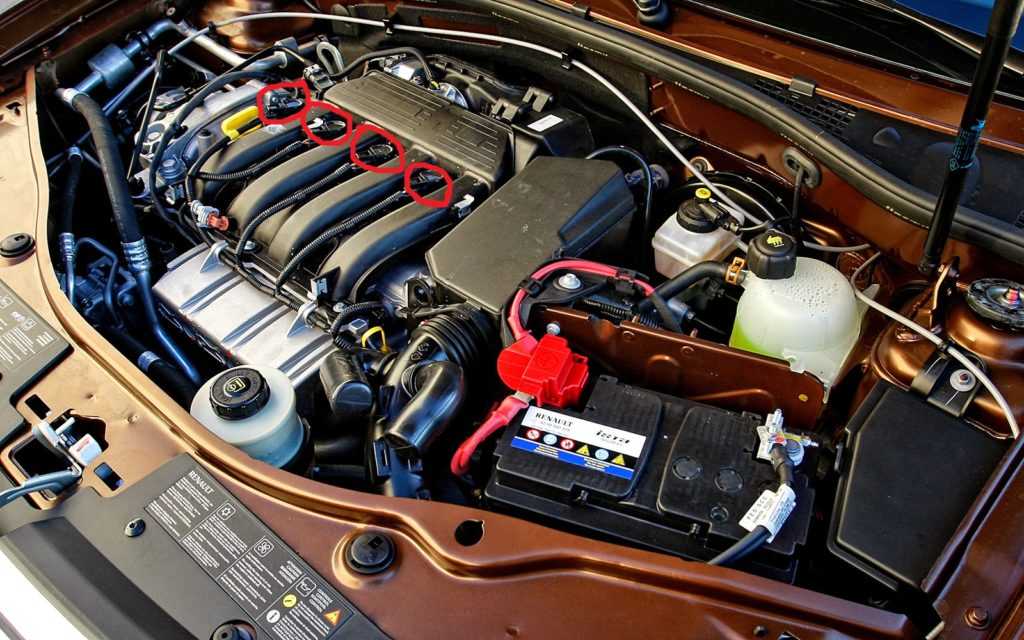

Красным цветом выделены места подключения форсунок к двигателю: схема подключения практически одинакова как для дизельных, так и для бензиновых автомобилей

Как проверить неисправность

Чтобы проверить форсунки своими руками без снятия с машины можно воспользоваться несколькими способами. Наиболее простым и доступным способом, который позволяет быстро проверить инжекторные форсунки не снимая их с машины, является анализ шумов, издаваемых двигателем в процессе работы.

Фото: Ford Transit со снятыми форсунками

Определить неисправную форсунку на слух по звуку работы ДВС можно в том случае, если из блока цилиндров доносится приглушенный высокочастотный звук. Это указывает на необходимость чистки инжектора или неисправность форсунок.

Проверка подачи питания

Указанную проверку производят в том случае, если сами форсунки исправны, но какой-либо из инжекторов не работает при включении зажигания.

• для диагностики от инжектора отключается колодка, после чего к АКБ нужно подключить два провода;
• другие концы проводов крепятся к контактам форсунки;
• затем нужно включить зажигание и зафиксировать наличие или отсутствие вытекания топлива;
• если горючее течет, тогда данный признак указывает на проблемы в электрической цепи;

Еще одним из диагностических приемов является проверка инжектора при помощи мультиметра. Данный способ позволяет измерить сопротивление на форсунках не снимая их с двигателя.

1. Перед началом работ необходимо выяснить, какой импеданс (сопротивление) имеют форсунки, установленные на конкретном автомобиле. Дело в том, что встречаются инжекторные форсунки как с высоким, так и с низким сопротивлением.
2. Следующим шагом станет выключение зажигание, а также сбрасывание минусовой клеммы с АКБ.
3. Далее потребуется отключить электрический разъем на форсунке. Для этого необходимо использовать отвертку с тонким концом, при помощи которой нужно отщелкнуть специальный зажим, расположенный на колодке.
4. После отсоединения разъема переводим мультиметр в нужный режим работы для замера сопротивления (омметр), подключаем контакты мультиметра к соответствующим контактам форсунки для измерения импеданса.
5. Сопротивление между крайним и центральным контактом форсунки с высоким импедансом должно быть в рамках от 11-12 до 15-17 Ом. Если на автомобиле применяются форсунки с низким сопротивлением, тогда показатель должен быть от 2 до 5 Ом.

Если замечены явные отклонения от допустимых норм, тогда форсунку нужно демонтировать с двигателя для подробной диагностики. Также возможна замена форсунки на заведомо исправную, после чего оценивается работа двигателя.

Комплексная диагностика в автомастерской

Для такой проверки топливную рейку понадобится снять с мотора вместе с закрепленными на ней форсунками. После этого нужно присоединить все электрические контакты к рампе и форсункам в том случае, если таковые отключались перед снятием. Также необходимо вернуть на место минусовую клемму АКБ.

1. Рампу необходимо разместить в подкапотном пространстве так, чтобы получилось поставить под каждой из форсунок мерную емкость с нанесенной шкалой.
2. Нужно подключить к рампе трубки подачи топлива и дополнительно проверить надежность их крепления.
3. Следующим шагом является включение зажигания, после чего необходимо немного провернуть двигатель стартером. Данную операцию лучше проводить с помощником.
4. Пока помощник вращает двигатель, проконтролируйте эффективность работы всех инжекторов. Подача горючего должна быть одинаковой на всех форсунках.
5. Завершающим этапом станет выключение зажигания и проверка уровня топлива в емкостях. Указанный уровень должен быть равнозначным в каждой емкости.

Большее или меньшее количество горючего в мерных емкостях укажет на неисправность форсунки или необходимость очистки одного или нескольких инжекторов. Если форсунка демонстрирует недолив, тогда элемент нужно чистить или менять. Подтекание топлива после отключения зажигания укажет на то, что форсунка «льет» и потеряла герметичность.

Фото: Процесс снятия топливных форсунок Ford Transit

Кроме самостоятельной проверки можно воспользоваться услугой диагностики инжектора в автосервисе. Данную операцию совершают на специальном проверочном стенде. Проверка форсунки на стенде позволяет точно определить не только эффективность подачи горючего, но и форму факела во время распыла топлива.

Ремонт устройств своими руками

В силу вышеизложенных причин ремонт форсунок DENSO сводится к замене изношенного распылителя, а в случае необходимости, и обратного клапана форсунки. Для проведения ремонта потребуются следующие инструменты и расходники:

• ремонтный комплект для форсунок (причём использовать необходимо только фирменные ремкомплекты DENSO, применение комплектов от сторонних производителей категорически недопустимо);
• набор рожковых ключей;
• съёмник для форсунок DENSO;
• промывочная жидкость WD40;
• пинцет медицинский.

Последовательность ремонтных операций

Заменить форсунку самостоятельно под силу большинству мастеров. Если опыта ремонта у вас недостаточно, соблюдайте приведённый ниже алгоритм.

1. Для получения доступа к форсункам с блока цилиндров снимается крышка.
2. На извлекаемую форсунку надевается съёмник.

Для извлечения форсунок DENSO лучше пользоваться фирменным съёмником

В отверстие на съёмнике вставляется шток, на который накручивается гайка (причём резьба на этой гайке — левая).

На съёмник накручивается гайка с левой резьбой

Теперь гайка выкручивается вместе со штоком, съёмником и форсункой. Ослабленная таким образом форсунка вручную выкручивается из своего гнезда.

Предварительно ослабленная форсунка ДЕНСО вынимается из гнезда

Форсунка удерживается ключом на 17. А крышка распылителя ослабляется другим рожковым ключом на 14. После ослабления крышку распылителя можно открутить рукой.

Крышку распылителя DENSO снимают руками, предварительно ослабив

Теперь снимается изношенный обратный клапан.

Обратный клапан с форсунки легко снимается вручную

В обратном клапане находится маленькая возвратная пружина. Она аккуратно извлекается из своего отверстия.

Пружина из форсунки ДЕНСО извлекается очень аккуратно

На место старого обратного клапана ставится новый, из ремонтного комплекта.

В форсунку DENSO ставится новый клапан, взятый из ремкомплекта

Распылитель форсунки извлекается из ранее снятой крышки. На его место устанавливается новая деталь.

Старый распылитель из форсунки нужно заменить на новый, взятый из ремкомплекта

Крышка с новым распылителем накручивается на корпус форсунки. Затем форсунка затягивается рожковым ключом на 14 и устанавливается на штатное место.

Диагностика форсунок ДЕНСО

Любая неисправность форсунок DENSO проявляется в нарушении работы двигателя. Происходят все эти сбои из-за того, что циклы подачи топлива, создаваемые контроллером машины, не совпадают с фактически впрыснутым в двигатель количеством топлива. Особенно часто такая картина наблюдается, если в форсунках засорились распылители. Вот основные признаки неисправности форсунок DENSO:

• запустить двигатель автомобиля невозможно;
• после запуска двигатель глохнет через 5–10 секунд;
• после запуска двигатель работает нестабильно, в работе на холостых оборотах наблюдаются провалы мощности;
• работа двигателя сопровождается характерными хлопками, похожими на пистолетные выстрелы.

Все эти проблемы возникают либо из-за некачественного топлива, либо из-за того, что форсунка просто выработала свой ресурс. Использование плохого топлива может привести к следующим проблемам:

• отверстия распылителя закупориваются посторонними частицами, которые ранее содержались в топливных примесях;
• распылитель закоксовывается из-за слишком высокой температуры в камере сгорания и подача топлива прекращается.

Здесь же следует отметить, что вышеуказанные проблемы могут возникнуть не только из-за плохого топлива, но ещё и из-за поломки фильтра тонкой очистки.

Снятие топливных форсунок на Ford Transit – пошаговая инструкция

Для того, чтобы снять топливные форсунки на Ford Transit необходимо выполнить следующий порядок действий:

1. Отсоединяем патрубки и снимаем воздушный фильтр
2. Отключаем все разъемы датчиков форсунок
3. Отверткой убираем все металлические скобы и трубки обратки топлива фиксирующею ее.
4. Убираем в сторону трубку обратки. Так же отщёлкиваем и убираем кабель питания из разъемов датчиков форсунок
5. Далее откручиваем зажимные кронштейны топливных форсунок
6. Откручиваем гайки топливных трубок, идущих к форсункам и рампе
7. Оставляя топливные трубки на рампе, убираем их в сторону
8. Вытаскиваем топливные форсунки с уплотнителями и протираем их ветошью.

Сборка проводиться в обратной последовательности!
