Регулировка ручника форд фокус 1

Собственно замена:

1. Поставьте автомобиль на ровную поверхность, включите первую передачу и установите противооткатные клинья под колеса.
2. После необходимо ослабить гайку крепления колеса, затем поддомкратить машину и вывесить колесо, которое подлежит ремонту.
3. Открутите гайки крепления и снимите колесо.

4. Снимете тросик ручного тормоза с так называемого язычка, для того чтобы в процессе выполнения работы он вам не мешал.

5. Открутите болты крепления суппорта, ключом на «15» зафиксируйте гайку, затем головкой на «13» открутите болты по порядку.

6. Снимите суппорт, возможно потребуется немного постучать по скобе молотком, будьте осторожны чтобы не повредить тормозной шланг!

7. Достаньте старые тормозные колодки.

8. Используя металлическую щетку, необходимо очистить поверхность суппорта, если в этом есть необходимость.

9. После этого для очистки совести произвел замер толщины тормозного диска при помощи штангенциркуля — все в пределах нормы. Узнать минимально допустимое значение толщины можно в технической документации.

10. Следующая задача — вдавить тормозной поршень обратно, для того чтобы заменить тормозные колодки. Для выполнения этой задачи существует специальный инструмент, однако за неимением такового пришлось выкручиваться, мое решение видно на фото. Использовал струбцину.

11. Теперь можно заменить тормозные колодки. Установите новые колодки на место дальнейшей службы.

12. Смажьте специальной смазкой направляющие, установите суппорт и закрутите гайки крепления. Будьте осторожны во время затяжки гаек суппорта, есть высокая вероятность сорвать резьбу.

Дальнейшая сборка производится в обратном порядке. По окончанию выжмите педаль тормоза для того чтобы поршни вернулись на свое место. Не будет лишним также проверить уровень тормозной жидкости

Обращаю ваше внимание, первое время задние тормозные колодки могут не эффективно тормозить и об этом нужно помнить. Также рекомендую воздержаться в первые дни от экстренного торможения, пока колодки притираются лучше поберечь их, пренебрежение приведет к тому, что поверхность подгорит и колодки уже никогда не будут тормозить эффективно

ford-master.ru

Регулировка ручного тормоза своими руками

Это значит, что их регулировать не нужно и по мере износа фрикционных накладок колодки устанавливаются в оптимальное положение для сокращения рабочего хода педали тормоза. Тем не менее привод ручника иногда требует регулировки. Это объясняется и вытяжкой приводного троса, и износом механизма привода ручного тормоза.

Ручник подтягивается из салона, а узел регулировки натяжения троса размещён под обшивкой центрального тоннеля. Для работы нам пригодятся накидной ключ или головка с воротком на 13 и отвёртка с плоским широким шлицом. Независимо от того, барабанные тормоза установлены в нашей комплектации или дисковые, регулировка проводится по одному алгоритму.

1. Находим пластиковую панель на кожухе центрального тоннеля между передними сиденьями и аккуратно поддеваем её плоской отвёрткой по периметру.

   Поддели и вытащили.

2. Сдвигаем панель вместе с резиновым кожухом кверху по рычагу привода механизма ручника.

3. Для машин с барабанными тормозами: проверяем зазор между колодками и барабанами, для этого при опущенном ручнике несколько раз с силой нажимаем на педаль тормоза. Если храповой механизм сработает (мы услышим несколько щелчков), значит зазоры были выше нормы и теперь колодки установились в нормальное положение.
4. Вывешиваем задний мост с обеих сторон. Для этого используем домкрат и надёжные опоры. Снимаем колеса и тормозные барабаны.

5. Ослабляем затяжку контргайки ключом на 13, после чего выкручиваем её полностью.

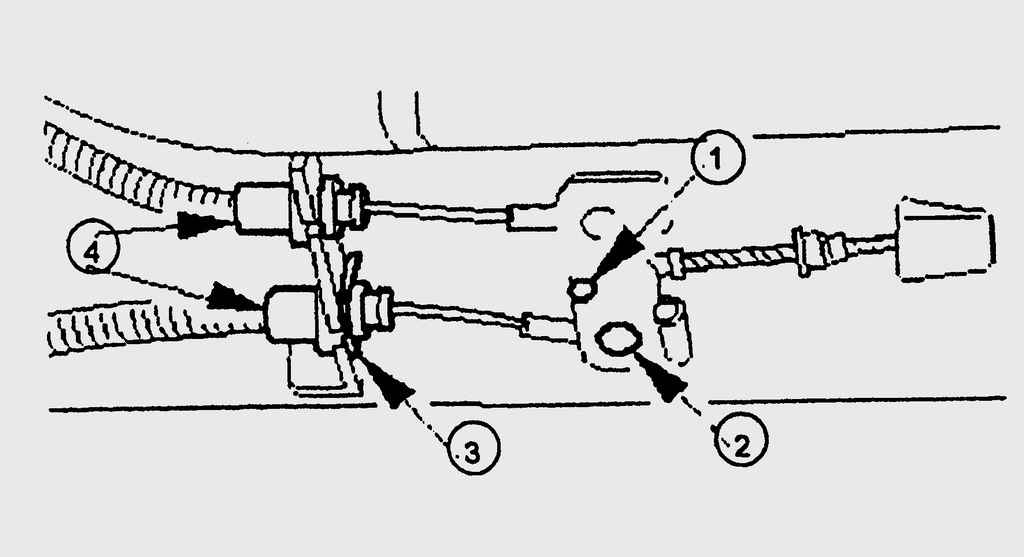

   Регулировочная гайка вот она!

6. Рычаг привода механизма ручника отпускаем максимально вниз и выкручиваем регулировочную гайку в самое начало резьбы штока троса ручника.

7. Для машин с дисковыми тормозными механизмами вставляем щупы толщиной 0,6–0,7 мм в промежуток между разжимным рычагом и опорой суппорта. Так нужно сделать с каждой стороны. Схема установки щупа приведена ниже.

   Проверяем и выставляем зазор.

8. Для машин с барабанным тормозом устанавливаем щуп между ограничителями распорных рычагов и корпусами тормозных колодок. Делаем это также с двух сторон. Толщина щупа должна быть в пределах двух миллиметров.

9. Идём в салон и начинаем закручивать регулировочную гайку до тех пор, пока один из рычагов привода колодок не начнёт сдвигаться. Для определения этого момента нам будет необходима помощь напарника.

   Подтягиваем гайку.

10. Как только разжимные рычаги сдвинулись, вынимаем щупы из зазоров и устанавливаем барабаны, устанавливаем колеса.
11. Не опуская автомобиль, проверяем лёгкость вращения колёс. Если колеса от руки крутятся с затруднениями, диски или барабаны трут о колодки, отпускаем на пол оборота гайку регулировки в салоне.
12. Опускаем автомобиль на землю, контрим гайку для регулировки и проверяем работу ручника. Если все в норме, устанавливаем панель рычага ручника на место.
