Особенности демонтажа и установки бамперов Фокуса третьего поколния
Для снятия переднего бампера Форд Фокус 3 потребуются две головки (10 и 13 мм), плоская отвертка и головка типа Torx T30. Процедура демонтажа деталей одинакова для машин любой комплектации и производится следующим образом:
- Снять защитные подкрылки и защиту двигателя.
- Отсоединить брызговик радиатора, установленный на шести пистонах.
- Выкрутить болты крепления к крылу и демонтировать оставшиеся пистоны (по одному на сторону).
- Открутить гайки бокового крепления бампера.
- Вынуть пластиковый фиксатор крепления.
- Демонтировать четыре винта крепления брызговика радиатора к монтажной раме.
- Вынуть брызговик с посадочного места.
- Через получившиеся отверстия просунуть руки и разъединить штекеры противотуманных фар.
- Снять с автомобиля обе фары.
- Отсоединить трос привода замка капота от рукоятки открывания.
- Снять пистоны и винты крепления на верхней части.
- Демонтаж завершен.
Для снятия заднего бампера на Форд Фокус 3 дополнительно потребуется головка на 7 мм. Сама процедура выглядит следующим образом:
- Демонтировать задние фонари.
- В нишах фонарей выкрутить по одному болту.
- Демонтировать брызговики колес задней оси.
- Отогнуть панель подкрылка вперед.
- Выкрутить винты крепления, размещенные во внутренней части колесной арки.
- Поддеть отверткой защелку пластикового направляющего кронштейна и снять с нее кромку бампера.
- Аналогичные действия провести с другой стороны.
- Демонтировать пистоны нижних точек крепления.
- Снять бампер с кронштейна в нише фонарей и полностью демонтировать с машины.
Установка детали на штатное место производится в обратном порядке.
6.4. Ford Focus II. Снятие амортизаторной стойки и её разборка
Снимаем и разбираем амортизаторную стойку, когда необходима замена ее верхней опоры, подшипника, пружины, буфера хода сжатия или снизилась эффективность работы телескопической стойки.
Амортизаторная стойкаЕсли неисправна телескопическая стойка или пружина, то следует заменить обе стойки или пружины для того, чтобы характеристики амортизаторных стоек с обеих сторон автомобиля были одинаковы.
Для снятия амортизационных стоек снимаем поводки стеклоочистителя вместе со щетками и накладку ветрового стекла (см. «10.13. Ford Focus II. Снятие очистителя ветрового стекла, насоса и бачка омывателя стёкол»).
Вывешиваем и снимаем колесо. Надежно фиксируем автомобиль на подставке заводского изготовления.
Отсоединяем шаровой шарнир стойки стабилизатора поперечной устойчивости от кронштейна на корпусе амортизаторной стойки (см. «6.1. Ford Focus II. Снятие стойки стабилизатора поперечной устойчивости»).
Выводим резиновую втулку тормозного шланга из отверстия кронштейна на корпусе амортизаторной стойки.
Головкой «на 15» отворачиваем болт крепления корпуса стойки к поворотному кулаку.
Вынимаем болт.
Подходящим инструментом, например монтажной лопаткой или зубилом, разжимаем проушины поворотного кулака.
Разъединяем поворотный кулак и стойку.
Верхнее крепление левой стойки к кузову совмещено с креплением поперечного усилителя.
Верхнее крепления правой стойки
При снятии левой стойки…
…отсоединяем крепление трубки вакуумного усилителя тормозов.
Головкой «на 10» отворачиваем две гайки центрального крепления поперечного усилителя.
Придерживая стойку снизу, головкой «на 13» отворачиваем три болта крепления поперечного усилителя и верхнего крепления стойки к кузову…
…и снимаем стойку.
Для разборки стойки, устанавливаем на пружину две стяжки диаметрально противоположно друг другу так, чтобы они стягивали не менее трех витков пружины. Равномерно сжимаем пружину до тех пор, пока ее нижний и верхний витки не перестанут давить на опорные чашки.При сжатии пружины необходимо контролировать надежность захвата стяжками витков пружины и равномерность стягивания, т. к. при срыве стяжки пружина резко освободится, что может привести к травме.
Удерживая шток шестигранником «на 6» отворачиваем гайку крепления верхней опоры стойки ключом «на 18».
Снимаем верхнюю опору стойки в сборе с упорным подшипником и грязезащитным чехлом.
Снимаем пружину со стяжками…
…и нижнюю переходную втулку чехла.

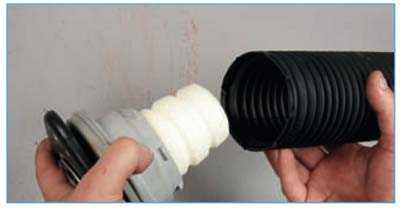

Снимаем защитный чехол с буртика верхней опорной чашки пружины.
Потянув, снимаем буфер хода сжатия.
Для проверки состояния подшипника разъединяем верхнюю опору и чашку пружины…
…и вынимаем сепаратор.
Проверяем его на наличие достаточного количества смазки и механические повреждения.

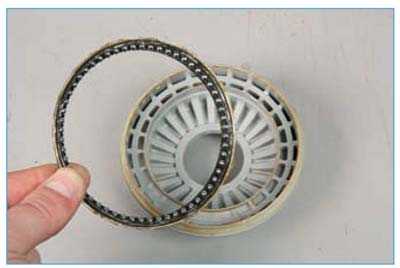

Вынимаем верхнее кольцо подшипника.
Осматриваем его на наличие механических повреждений и износа.
Проверяем состояние телескопической стойки, полностью выдвигая и утапливая шток.
Если при перемещении штока ощущаются провалы, заедания или рывки, то стойку необходимо заменить. Не допускается также значительное подтекание жидкости и повреждение слоя хромового покрытия штока.
Заменяем поврежденные и изношенные детали новыми, собираем и устанавливаем амортизаторную стойку в обратной последовательности.
При установке пружины на стойку ориетируем опорную чашку и верхний виток пружины, как показано на фото.
Установка стойки в поворотный кулак производится по направляющей (для наглядности показано на снятых с автомобиля деталях).
Вид правильно установленной стойки в поворотном кулаке.
Болты крепления верхней опоры к кузову, а также болт крепления стойки к поворотному кулаку затягиваем предписанными моментами (см. «13.2. Ford Focus II. Приложение. Моменты затяжки ответственных резьбовых соединений»).
