Как отрегулировать фары на рестайлинговом Ford Focus 2: фото – Taxi Bolt

Дневные ходовые огниРегулировка света фарПравильная регулировка фар на автомобиле играет очень важную роль. От этого фактора напрямую зависит качество обзора в тёмное время суток, а также в непогоду: в дождь, снег или туман. При неправильно настроенных фарах луч света создаёт завесу, которая слепит и самого водителя, и тех, кто движется навстречу. Таким образом, создаётся опасная обстановка на дороге, угрожающая безопасности водителя и проходящих рядом транспортных средств и пешеходов.

Для того чтобы избежать аварийных ситуаций и не подвергать опасности жизнь водителей и пешеходов, необходима грамотная регулировка фар ближнего и дальнего света.

Автомобиль Ford Focus 2 на дороге.

Настройка фар в автомобиле «Форд Фокус 2 Рестайлинг»

Давайте на примере «Форд Фокус 2» разберёмся, каким образом выполняется регулировка фар ближнего света для обеспечения безопасности на дороге. Это довольно несложная работа, которую можно выполнить самостоятельно. Вряд ли вам понадобится для этого больше 10–15 минут.

Следует учесть, что процесс настройки осуществляется на машине с полным снаряжением, запаской, инструментами и полностью залитым топливным баком. Итак, рассмотрим весь процесс поэтапно:

Вашему вниманию — схема расположения световых пятен при включенных фарах автомашины.

Схема расположения световых пятен при включенных фарах автомобиля.

Перед началом работ следует обязательно обеспечить нужное давление воздуха в шинах — это влияет на высоту фонарей над покрытием дороги.
Ставим автомашину перед стеной с гладкой поверхностью. Расстояние должно быть около 3 м. Кладём на водительское место груз, масса которого составляет около 75 килограммов. Рисуем на стене разметку аналогично приведённой на схеме. Поперечная ось симметрии должна быть на нулевой линии экрана. Далее необходимо покачать машину, чтобы пружины подвесок нашли своё положение.
Проводим измерения расстояния от центра фар до поверхности пола. Оно соответствует величине h на стене.

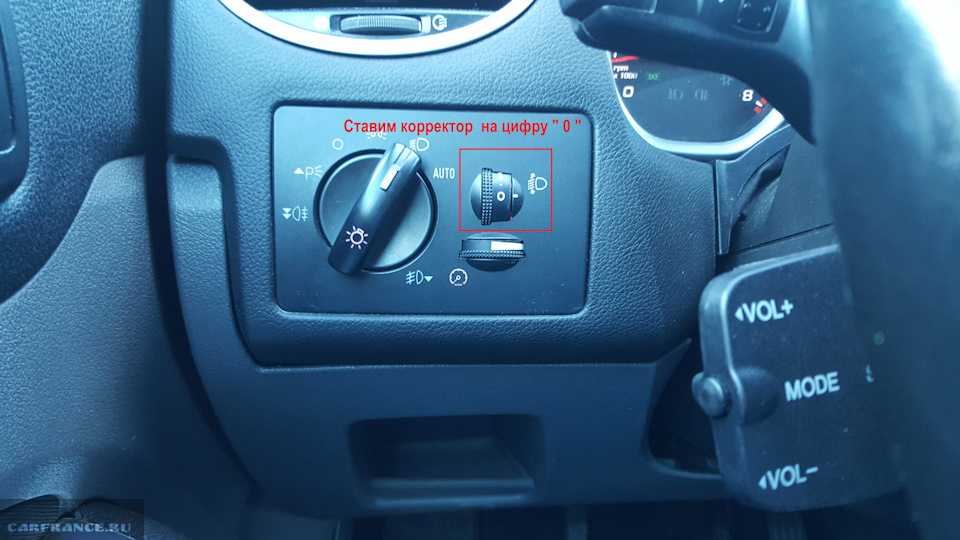

Устанавливаем на приборной доске регулятор электрокорректора в нулевое положение.
Включаем фонари ближнего света.
Регулировка выполняется для каждого фонаря отдельно. Другой в это время можно закрыть чистой материей. Винты для настройки находятся сверху блока фары — они шестигранные. Один из них отвечает за горизонтальную настройку, другой — за вертикальную.
Настраиваем до тех пор, пока световые пучки на стене не станут полностью отвечать нанесённой схеме.
Фонари можно считать настроенными, если верхние края левых областей световых пятен совпали с чертой 4, а вертикальные полосы 1 и 2 идут через точки Е1 и Е2 пересечения горизонтальных и наклонённых областей пучков света.

При правильно отрегулированных фарах ближнего света фонари дальнего света также будут работать в нужном режиме.

Заключение

Регулировка фар — крайне ответственная задача, от которой зависит безопасность водителя машины и встречных транспортных средств, а также пешеходов. При неправильно настроенных фонарях возрастает опасность аварийной ситуации, поскольку слишком высоко расположенный пучок света может слепить водителя машины встречного транспорта, ощутимо затрудняя обзор.

Конструкция фары Ford Focus 2На примере автомобиля «Форд Фокус 2» вы смогли убедиться, что настройка такого рода — задача несложная. С ней вполне может справиться любой автолюбитель, не обращаясь за помощью к специалистам из автосервиса. Всё, что для этого нужно — начальные навыки черчения, чистая стена и добросовестное отношение с вашей стороны. Если вы аккуратны и внимательны, то без труда сумеете отрегулировать фары вашей машины. Желаем удачи!

Автомобили прочно укрепились в каждой семье и стали отличными помощниками в большинстве задач. Автовладельцы нередко выбирают Ford Focus за вместительный салон, крепкую подвеску, надежные силовые агрегаты и современный дизайн кузова. При движении каждый водитель случайно попадает в выбоины на асфальте, из-за которых постепенно сбивается настройка рефлекторов головного света. Регулировка может потребоваться и после замены ламп ближнего и дальнего света.

Регулировка фар Форд Фокуса 2 поможет не только восстановить правильный пучок света, но и снизить вероятность ослепления встречных водителей. Верные настройки оказывают сильное влияние на освещение обочины и дальность видимости при снегопаде или дожде.

Настройка положения фар в Фокус 3

Требования для настройки галогеновых фар в Фокусе третьей генерации ничем не отличаются от автомобиля второго поколения. Неизменными остаются параметры удаленности от стены и этапы подготовки перед проведением работ. Центры пучка фар располагаются на расстоянии, равном 1280 мм, так как автомобиль немного шире.

Главное и единственное отличие — регулировочный винт: для него потребуется особый шестигранный ключ «на 8». Приобрести инструмент можно в автомобильном магазине или на рынке.

В максимальных комплектациях устанавливаются ксеноновые лампы. В таком случае придется обращаться в официальный сервис со специальным оборудованием. Линзы Фокуса 3 модели регулируются только оптическим стендом, который автоматически определяет пучок света и указывает необходимые настройки.

Разбор и замена фары

Разборка и ремонт фары автомобиля требуется при необходимости очистки внутренней поверхности, замены стекла или отражателя, а также при намерении подвергнуть оптику переделке, например, для установки линзованных элементов.

Снимаем фару головного света правильно

Как снять фару Форд Фокус 2, было сказано выше. Крепление осуществляется одним болтом к поперечине моторного отсека и двумя пластиковыми защелками. В этом оно не отличается от фар дорестайлинговой модели.

Для демонтажа оптики не нужны помощники, все работы нетрудно выполнить в одиночку.

Разбираем фару

Перед тем, как разобрать демонтированную фару, необходимо заранее подыскать себе помощника, поскольку без посторонней помощи это сделать очень трудно. Можно испортить корпус или стекло, времени эта процедура займет достаточно много.

Чтобы разобрать фару, потребуются следующие инструменты:

монтажный фен с регулировкой температуры;
скальпель или острый нож;
плоские отвертки с тонким лезвием.

Стекло крепится в корпус в фигурном пазу П-образной формы. Паз полностью залит герметиком. Для размягчения клеящего элемента нужно на фене выставить температуру 250-350 гр. Помощник должен держать нагреватель над стыком на расстоянии нескольких сантиметров. После прогрева шва, скальпелем подрезают герметик, одновременно продвигая фен на следующий участок. После подрезки, продолжая нагревать, заводят отвертку в промежуток между стеклом и корпусом, аккуратно раздвигают их.

Склейку выполняют при помощи высокотемпературного герметика. Продолжительность застывания указывается производителем материала. Все это время стекло и корпус должны быть зафиксированы от сдвигов.

Распайка фары Ford Focus

При повреждении разъема питания или колодок ламп (обрыв проводов, оплавление) их необходимо заменить. Колодки поступают в продажу как пустые, без клемм, так и с вмонтированными клеммами и отрезками проводов. Порядок действий при установке новых элементов различается.

В первом случае провода от старой колодки отрезают. Затем специальной обжимкой крепят клеммы и закрепляют их в разъеме. Чтобы не запутаться в положении и порядке проводов, перемонтировать лучше по одному, устанавливая его со старого разъема в новый на аналогичное место.

Для установки новой колодки с проводами вместо старой, надо очистить концы от изоляции и соединить их скруткой. Ее желательно пропаять для увеличения надежности. Место соединения изолируют лентой. Более практично вместо изоленты использовать отрезки термоусадочной трубки, которую надевают на провода перед их соединением. После нагрева при помощи фена струей горячего воздуха место соединения будет надежно изолировано.

Предохранители и реле

В Ford Focus 2 блок реле и предохранителей находится в салоне под бардачком (вещевым ящиком). Чтобы его снять, нужно повернуть один или два фиксирующих зажима.

В автомобилях до рестайлинга за освещение отвечают такие предохранители:

№	Ток, А	Назначение
37	10	Дальний левый
38	10	Дальний правый
45	10	Ходовые огни, ДХО
48	20	Ближний свет, ДХО
60	15	Ближний правый
61	15	Ближний левый
69	20	Противотуманные фары
71	10	ДХО

Реле К5 отвечает за включение ДХО.

После рестайлинга предохранители освещения имеют иное расположение:

№	Ток, А	Назначение
110	10	ДХО
113	10	ДХО
116	20	Противотуманные фары
135	20	ДХО
139	10	Дальний правый
140	10	Дальний левый
142	15	Ближний правый
143	15	Ближний левый

Реле Р1 и Р2, расположенные на внутренней стороне блока предохранителей, отвечают за включение ближнего и дальнего света соответственно.

Как понять, нужна ли фарам регулировка?

Регулировка ближнего света для популярной американской техники необходима, если дорога недостаточно хорошо подсвечивается при передвижении ночью.

Существуют и визуальные показатели неправильной настройки:

Движущиеся навстречу автомобили начали чаще моргать дальним светом при ночном перемещении по трассе;
Пучок света «заваливается» в левую или правую сторону, недостаточно подсвечивая основную зону дорожного полотна;
Световой поток значительно потускнел и направлен кверху, подсвечивая верхушки домов, деревьев и столбов;
Луч слишком сваливается книзу, а освещения очень мало для ночного передвижения, даже если активировать дальний свет.

Если вы отметили хотя бы одно из перечисленных обстоятельств на своем автомобиле, необходимо регулировать фары. Для начала проверьте, какую позицию занимает переключатель электрокорректора фар внутри машины. Необходимо возвратить ручку в положение «0» и проверить, исчезла ли проблема. Необходимые настройки фар автомобиля дорестайл и рестайл-версии могли сбиться в результате случайной активации кнопки настройки пучка света, но если регулировка установлена верно, придется настраивать сам механизм узла.

Требования

Фара головного света во всех генерациях Фокуса полностью соответствует требованиям по безопасности транспортных средств. Передний ближний свет фар выдает четкий луч с резкой границей и ступенькой в сторону обочины для правостороннего движения. За дальний свет отвечает отдельный модуль, настройки которого зависят от положения рефлектора блока ближнего света.

Все комплектации Фокуса оснащены электрической регулировкой пучка. Модели с ксеноновыми лампами оснащены автоматическим корректором, он устанавливает высоту луча соответственно положению кузова. Базовые версии с галогеновыми лампами позволяют настраивать параметры пучка с помощью клавиши в салоне.

Светотеневая граница не должна превышать положение глаз человека, едущего навстречу, иначе он будет ослеплен, что может привести к трагическим последствиям. Горизонтальное положение левой оптики должно совпадать с правой. При отклонении требуется регулировка положения отражателей в соответствии с требованиями ГОСТ Р 51709-2001.

Ford Focus III Улучшение света фар, установка Bi-Led линз + гибкие DRL — Автопризма on DRIVE2

Здравствуйте друзья! В наш установочный цент приехал автомобиль Ford Focus III на дооснащение головной оптики.

Будем устанавливать Bi-Led модули в ближний свет фар. Ford — автомобиль американского производства, и технология дооснащения фар на нём немного отличается от стандартной. Но обо всём по порядку. >>>Смотреть видео!<<<

Zoom

Первым делом мы снимаем фары. Бампер на Форде для этого откручивать не надо. Фары держатся на двух «торексах», а затем легко вынимаются.

Zoom

Помещаем фары в печь, но одним термонагревом в данном случае не обойдётся. Герметик на американских фарах при нагреве не становится настолько эластичным, что бы механическими усилиями раскрыть фару. В таких случаях мы принимаем специальный химический состав, который размягчает герметик.

Zoom

Аккуратно разжимаем пластик и через шприц подливаем специальный состав на герметик.

Zoom

Разбираем фару, снимает отражатель и «декоративную рамку отражателя».

Zoom

Прикручиваем линзу в штатный цоколь отражателя. Хоть здесь никаких трудностей нет.

Zoom

Сразу настраиваем свет по прибору.

Zoom

Ещё одна сложность заключается в том, что из-за конструктивных особенностей отражателя маска к нему не подходит. Маска упирается в плафон фары. Будем её вырезать и подгонять по месту.

Zoom

После манипуляций с ножницами и наждаком маска как литая садится на корпус линзы.

Zoom

На «декоративную рамку» приклеиваем гибкие DRL. Диодная подсветка будет выполнять роль как габаритов, так и поворотников.

Zoom

После чего ещё раз внимательно всё проверяем и наносим новый герметик Koito. В этом нам помогает специальны станок, который подаёт уже расплавленный герметик.

Zoom

Запечатываем фары, подключаем блоки управления и устанавливаем фары на автомобиль.

Zoom

www.drive2.com

Как отрегулировать фары Ford Focus 2

Регулировка фар Форд Фокус 2 – процедура вполне простая, для этого потребуется порядка 20 минут, да и особых навыков мероприятие не требует.

Следует сразу разобраться с версиями данного поколения американского автомобиля. Рестайлинговые машины появились в продаже в 2008 году и продавались до 2011 года. Рестайл-вариант фонарей головного света имеет значительные отличия от фар базовой модели Ford Focus II, но начинка никоим образом изменилась. Была скорректирована лишь форма и архитектура, однако найти регулировочные винты не составит большого труда, а их функционал остался прежним.

Разбирать всю процедуру настройки будем поэтапно и с объяснением каждого действия:

Устанавливаем транспортное средство напротив гладкой поверхности, на расстоянии трех метров от стены, на водительское сиденье укладываем 70-килограммовый груз. На стене выполняем специальную разметку, которую можно скачать в свободном доступе. Затем требуется раскачать автомобиль, чтобы подвеска встала в правильное положение;
Выполняем измерение дальности между центральной зоной фар и полом – это будет расстояние, соответствующее H-величине из разметки, нанесенной на стену. При этом может потребоваться поднять вверх фары.
Выставляем ручку электрокорректора на приборной доске в позицию «0».
Активируем ближний свет Форд Фокус 2 рестайлинг или дорестайл. Настройка осуществляется отдельно для каждой из фар, и в период регулировки неиспользуемый фонарь можно накрыть чистой тряпкой.
Корректируем положение до тех пор, пока потоки света на стене не будут целиком соответствовать нанесенной разметке.

Настройку можно считать успешно выполненной, если верхние окончания левых зон потока света совпадают со значением 4 на схеме, а вертикальные линии 1-2 проходят сквозь точки Е1-Е2, пересекающие наклонные и горизонтальные зоны световых потоков. Также правильная регулировка ближнего света обеспечит надлежащее исполнение функций и фонарей дальнего света. Регулировка противотуманных фар Ford Focus II может производиться по такой же схеме.

Принципы регулировки фар на Форд Фокус 2

Регулировка фар производится раздельно по вертикали и горизонтали.

Провести правильную диагностику и точно отрегулировать направление светового потока можно только при наличии специального оборудования и имея необходимые навыки.

Все это делается в условиях СТО. Тем не менее приблизительную регулировку можно провести самостоятельно. Для этого будем использовать регулировочные винты на корпусе фары. Их по два на каждой — один регулирует горизонтальное положение луча света, второй — вертикальное. Первый находится в верхней тыльной части корпуса фары, второй снизу. Винты можно прокручивать либо отвёрткой с плоским шлицом, либо шестигранником на 7 мм.

Винт регулировки по горизонтали.

Винт регулировки по вертикали.

Требования

Для правильной регулировки необходимо, чтобы автомобиль находился на ровной поверхности на расстоянии 3 м от ровной стены. При этом машина должна быть полностью заправлена, а в багажнике должна находиться запаска и штатный набор инструментов, чтобы подвеска приняла положение, соответствующее нагрузке снаряжённой массы автомобиля. На водительское сиденье рекомендуется уложить груз массой 60-70 кг, а корректор угла светового потока выставить в нулевое положение.

Схема регулировки фар.

Процесс регулировки

Регулировку выполняем так:

Проверяем и при необходимости доводим до нормы давление в колёсах.

Не забываем выставить корректор фар в положение «0».

Качаем автомобиль спереди и сзади, чтобы подвеска приняла нейтральное положение.
Включаем ближний свет.

Видим, что фары светят на встречную полосу движения.

Регулируем фары отдельно, прикрыв одну из них непрозрачным материалом.

По нарисованным на стене меткам определяем, куда нужно сдвигать фары.

Выставляем горизонтальное положение пучка света, вращая регулировочный винт, который находится ближе к центу машины. Высота границы светового пятна на стене должна быть приблизительно равной высоте центров фар относительно грунта.

Шестигранным ключом выставляем положения отражателей фар с помощью двух регулировочных винтов.

Регулируем положение фар в вертикальной плоскости. Для этого вращаем второй винт, который находится ближе к крылу. Выставляем фары так, чтобы расстояние между центрами световых пятен на стене было в пределах 1250-1275 мм.

«Галочки» световых границ должны стоять ровно и четко.

При необходимости корректируем световой поток в условиях дороги винтами или корректором угла наклона фар, если фары отрегулированы синхронно.

Заключение

Конструкция фары Ford Focus 2

На примере автомобиля «Форд Фокус 2» вы смогли убедиться, что настройка такого рода — задача несложная. С ней вполне может справиться любой автолюбитель, не обращаясь за помощью к специалистам из автосервиса. Всё, что для этого нужно — начальные навыки черчения, чистая стена и добросовестное отношение с вашей стороны. Если вы аккуратны и внимательны, то без труда сумеете отрегулировать фары вашей машины. Желаем удачи!
