Как отрегулировать фары на рестайлинговом форд фокус 2: фото

Как снять фару Форд фокус 2 дорестайл

› Другое

21.04.2020

Если у вас перегорела лампа ближнего света фар на Форд Фокус 2 самое время заменить ее. Совсем не обязательно ехать сразу в сервис, где придется потратиться на несколько сотен рублей, лампу можно заменить и самостоятельно. Благодаря нашей подробной инструкции вы сможете заменить лампу своими руками без проблем и помощи специалистов из сервиса.

Какие лампы установлены на Форд Фокус 2 рестайлинг и дорестайлинг

Лампа ближнего света H7 12v/55W (В максимальных версиях с ксеноном лампа ближнего может быть D2S или D1S)
Лампа дальнего света H1 12v/55w
Лампа указателя поворота PY21W 12v
Лампа передних габаритов W5W

У рестайлинговой и дорестайлинговой версиях автомобиля лампы используются одинаковые, Обвился лишь внешний вид и дизайн фар, а так же внутренняя часть фары (отражатель и защелки).

Какую лампу лучше установить на Ford Focus 2 в ближний свет?

Стандартные лампы устанавливаемые с завода как правило Philips Long Live или Osram Ulra Live. То есть это лампы с увеличенным сроком службы.

PHILIPS H7-12-55 LONGLIFE ECO VISION P-12972LLECOC1
OSRAM H7-12-55 Ultra Life O-64210ULT

Можно установить лампы поярче стандартных, например +30% света или еще ярче +100% или +130% света. Минус этих ламп в том, что срок службы их по сравнению с обычными меньше.

PHILIPS H7-12-55 +30% Vision
OSRAM H7-12-55 +30% Super O-64210SUP
OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED
Philips H7-12-55 +130% X-tremeVision

Указанные лампы будут освещать дорогу лучше стандартных, а лампы +130% и +110% являются лидерами среди галогенных ламп, но покупая их нужно быть готовым к тому, что менять их придется чаще.

Замена ламп на дорестайлинговой версии Форд Фокус 2

С помощью отвертки откручиваем верхний болт крепления фары

Красными стрелками указаны нижние защелки на которых держится фара, их необходимо аккуратно отжать

Далее слегка вытянем фару на себя и снимем штекер идущий к фаре и вытащите фару

Теперь остается лишь снять пластиковый пыльник фары, которые держится на 4 защелках

Перед собой видим лампу. Снимаем колодку с лампы, отщелкиваем металлические усы держащие лампу и производим замену

Производим сборку в обратной последовательности

Замена лампы на рестайлинговой версии Форд Фокус 2

Процедура снятия фары идентична снятию на дорестайле.

Откручиваем верхний болт крепления фары

Отщелкиваем две защелки и аккуратно вытягиваем фару, отсоединяем колодку проводом.

В отличии от дорестайла, на обновленной версии фокус 2 пыльник резиновый, снимать его проще.

А вот защелка лампы уже другая, сложнее.

Стрелкой на фото показано место на моторое нужно слегка нажать и вытащить лампу вместе с колодкой.

Вставляет в колодку новую лампу и устанавливаем лампу на место до щелчка. Производим сборку фары и устанавливаем ее на место.

Можно ли в ближний свет на Форд Фокус 2 установить ксенон?

В максимальных комплектациях Focus 2 оснащался ксеноном(лампы D2S или D1S). Однако если у вас галогенные фары, установки в них ксенона запрещена законом. Наказание за установку ксенона в подобные фары — до 6 месяцев лишения прав управления автомобилем.

Если же вы все же решили поставить ксенон, на рестайлиновой версии модели вам потребуются специальные переходники, чтобы не сломать стандартную колодку.

Как Разобрать Фару Форд Фокус 2 Дорестайл

Давайте разберем центр внимания на брод Фокус 2.4 рестайлинг

Повторение Ford Focus 5 вышла в нашем выступлении в 2008 году и была сделана незадолго до появления автомобилей третьего поколения в 2011 году. Первое, что явно отличало переработанный дизайн фокус Второе поколение dorestyle — это фары. На самом деле интерьер фар остался прежним, изменились только форма и архитектура. Теперь посмотрим, как снять и разобрать фару переделанного Ford Focus 4.

Снимаем фару на форд фокус 2

Снятие фары переделанного второго фокуса мало чем отличается от снятия фары на подержанных автомобилях. То, что остается для нашего клиента — то, что остается для нашего клиента, составляет менее 15 минут, включая замену всех ламп.

По-другому это не сработает; если нам удастся, мы не будем наслаждаться работой. Поэтому мы берем длинную узкую плоскую отвертку Torx T-30, надеваем очиститель хлопковых перчаток и закатываем рукава:

Bat Torks T-30 Открутите главный винт, которым крепятся фары. Он расположен примерно в центре корпуса фары и перекручен через моторный отсек.

Ослабьте крепежный винт.

Нажмите на гору.

Замена лампы

Когда фара у нас на ладони, вы можете поменять лампы. Установленные на заводе светильники имеют следующие характеристики и показатели:

Как понять, нужна ли фарам регулировка?

Регулировка ближнего света для популярной американской техники необходима, если дорога недостаточно хорошо подсвечивается при передвижении ночью.

Существуют и визуальные показатели неправильной настройки:

Движущиеся навстречу автомобили начали чаще моргать дальним светом при ночном перемещении по трассе;
Пучок света «заваливается» в левую или правую сторону, недостаточно подсвечивая основную зону дорожного полотна;
Световой поток значительно потускнел и направлен кверху, подсвечивая верхушки домов, деревьев и столбов;
Луч слишком сваливается книзу, а освещения очень мало для ночного передвижения, даже если активировать дальний свет.

Если вы отметили хотя бы одно из перечисленных обстоятельств на своем автомобиле, необходимо регулировать фары. Для начала проверьте, какую позицию занимает переключатель электрокорректора фар внутри машины. Необходимо возвратить ручку в положение «0» и проверить, исчезла ли проблема. Необходимые настройки фар автомобиля дорестайл и рестайл-версии могли сбиться в результате случайной активации кнопки настройки пучка света, но если регулировка установлена верно, придется настраивать сам механизм узла.

Требования

Фара головного света во всех генерациях Фокуса полностью соответствует требованиям по безопасности транспортных средств. Передний ближний свет фар выдает четкий луч с резкой границей и ступенькой в сторону обочины для правостороннего движения. За дальний свет отвечает отдельный модуль, настройки которого зависят от положения рефлектора блока ближнего света.

Все комплектации Фокуса оснащены электрической регулировкой пучка. Модели с ксеноновыми лампами оснащены автоматическим корректором, он устанавливает высоту луча соответственно положению кузова. Базовые версии с галогеновыми лампами позволяют настраивать параметры пучка с помощью клавиши в салоне.

Светотеневая граница не должна превышать положение глаз человека, едущего навстречу, иначе он будет ослеплен, что может привести к трагическим последствиям. Горизонтальное положение левой оптики должно совпадать с правой. При отклонении требуется регулировка положения отражателей в соответствии с требованиями ГОСТ Р 51709-2001.

Это интересно: Размеры аккумулятора для Форд Фокус 2

Первая модель

В Фокусе 1 поколения с завода устанавливаются только галогеновые фары. Они легко поддаются самостоятельной регулировке.

Перед началом работ нужно отмыть фары, наполнить бак, очистить багажник. Регулировка осуществляется на расстоянии 3 м от стены на ровной поверхности. В отличие от ФФ второго поколения, высота светотеневой границы должна быть на 5 мм ниже от высоты лампы ближнего света до линии земли. Рефлектор меняет положение с помощью 2 винтов.

None Как произвести регулировку фар на Форд Фокус 1, 2, 3 своими рукамиСсылка на основную публикацию

Ford Focus 2Техническое обслуживание > Регулировка направления пучков света фар Регулировку направления пучков света фар Форд Фокус 2 рекомендуется проводить на станции технического обслуживания.

Расположение регуляторов направления пучков света на корпусе фары: 1 — регулятор светового пучка в горизонтальной плоскости; 2 — регулятор светового пучка в вертикальной плоскости При необходимости приблизительную корректировку направления пучков света можно произвести самостоятельно. Регулировку направления пучков света фар проводим на полностью заправленном и снаряженном автомобиле, при нормальном давлении воздуха в шинах.

Устанавливаем переключатель корректора фар в положение «0» (один водитель или водитель и пассажир на переднем сиденье) и включаем ближний свет фар. Закрываем одну из фар непрозрачным материалом.

Поворачивая крестообразной отверткой или шестигранником «на 7» регулятор, расположенный ближе к оси автомобиля, изменяем положение светового пучка в горизонтальной плоскости. Поворачивая крестообразной отверткой или шестигранником «на 7» регулятор, расположенный ближе к крылу автомобиля, изменяем положение светового пучка в вертикальной плоскости. Аналогично регулируем направление светового пучка другой фары. Регулировку пучков света противотуманных фар выполняем при тех же условиях, что и при регулировке фар. Регулировку можно выполнить двумя способами: снизу автомобиля или в моторном отсеке.

None Поворачивая крестообразной отверткой регулятор, изменяем положение светового пучка в вертикальной плоскости. При втором способе снимаем блокфару (см. «Снятие блок-фары Форд Фокус 2, замена ламп»).

None

Настройка фар в автомобиле «Форд Фокус 2 Рестайлинг»

Давайте на примере «Форд Фокус 2» разберёмся, каким образом выполняется регулировка фар ближнего света для обеспечения безопасности на дороге. Это довольно несложная работа, которую можно выполнить самостоятельно. Вряд ли вам понадобится для этого больше 10–15 минут.

Итак, рассмотрим весь процесс поэтапно:

Вашему вниманию — схема расположения световых пятен при включенных фарах автомашины.

Перед началом работ следует обязательно обеспечить нужное давление воздуха в шинах — это влияет на высоту фонарей над покрытием дороги.
Ставим автомашину перед стеной с гладкой поверхностью. Расстояние должно быть около 3 м. Кладём на водительское место груз, масса которого составляет около 75 килограммов. Рисуем на стене разметку аналогично приведённой на схеме. Поперечная ось симметрии должна быть на нулевой линии экрана. Далее необходимо покачать машину, чтобы пружины подвесок нашли своё положение.
Проводим измерения расстояния от центра фар до поверхности пола. Оно соответствует величине h на стене.
Устанавливаем на приборной доске регулятор электрокорректора в нулевое положение.
Включаем фонари ближнего света.
Регулировка выполняется для каждого фонаря отдельно. Другой в это время можно закрыть чистой материей. Винты для настройки находятся сверху блока фары — они шестигранные. Один из них отвечает за горизонтальную настройку, другой — за вертикальную.
Настраиваем до тех пор, пока световые пучки на стене не станут полностью отвечать нанесённой схеме.
Фонари можно считать настроенными, если верхние края левых областей световых пятен совпали с чертой 4, а вертикальные полосы 1 и 2 идут через точки Е1 и Е2 пересечения горизонтальных и наклонённых областей пучков света.

Процедура регулировки фар Форда Фокус 2

Фары на любом автомобиле играют важнейшую роль, поскольку в темное время суток они освещают дорогу и позволяют безопасно передвигаться, объезжать препятствия и просто ориентироваться в обстановке. Штатная оптика на Форд Фокус 2 выполнена довольно качественно, а фары светят неплохо. Тем не менее, со временем свет может стать не таким ярким и недостаточно освещать дорогу. Возможно, проблема заключается в том, что оптика нуждается в регулировке. Как проводится регулировка фар на Форд Фокус 2? Можно ли это сделать самостоятельно? Да, причем мы расскажем в деталях, что нужно делать.

Сразу же отметим, что игнорировать регулировку света нельзя. На то есть несколько причин. Во-первых, он не сможет пройти техосмотр, поскольку автомобиль будет считаться неисправным. Во-вторых, езда с плохим светом является просто опасной для водителя и окружающих. Если не освещается достаточный участок дороги, то водитель может не сразу среагировать на препятствие. С другой стороны, если свет отрегулирован неправильно и слепит встречных водителей, то это может привести к непредвиденным последствиям.

Конечно же, лучше всего выполнять регулировку света у специалистов, которые смогут оптимально настроить оптику. Тем не менее, этот процесс довольно простой, а поэтому его можно сделать своими руками. Настройка пучков выполняется с помощью специальных регуляторов, которые изменяют направление светового потока в горизонтальной или вертикальной плоскости.

Регулировка света на Фокусе второго поколения должна осуществляться при определенных условиях. Автомобиль должен находиться в снаряженном состоянии и иметь заправленный бак. Также в машине должен сидеть водитель и один пассажир. Корректор фар нужно установить в нулевое положение. Когда все условия соблюдены, можно приступать к настройке света.

Как поменять лампочку ближнего, дальнего света Toyota Corolla

Свет может не работать из-за перегоревшего предохранителя, ненадежного контакта или поломки элемента освещения. Перед покупкой ламп следует ознакомиться с установленной оптикой и рекомендациями производителя.

Выбор ламп

Оптика «Короллы» разных комплектаций требует определенного типа цоколя. Пользуются популярностью японские HB4 Koito Whitebeam 12V 55W, единственный их недостаток – стоимость. Для Philips Crystal Vision HB4 характерен яркий белый свет.

Лампы в «Тойоте Королле»

Лампочки для Corolla бывают:

Всесезонными. Актуальны для водителей, часто управляющих автомобилем в ночное или дождливое время за городской чертой. Желтая колба на 20% снижает рассеивание, что обеспечивает хороший обзор в непогоду.
Долговечными. Работают в 2 раза дольше, чем обычные. Длительный срок службы обеспечивает стойкость цоколя к вибрациям и специальный газ.
С увеличенной отдачей света. Необходимы для стекол со сниженной прозрачностью. Увеличение светового потока на 30% происходит за счет высокого накаливания нити.
Голубого цвета. Неопытные владельцы путают с ксеноном. На колбу наносится голубое напыление, обеспечивающее комфортное вождение.

Размеры приведены в таблице:

Автомобиль, год выпуска и вид источника освещения	Вид света	Маркировка цоколя
Toyota Corolla, 2006, 2007, 2008, 2010, 2011 и 2013 гг., галоген	Ближний	НВ4
Дальний	НВ3
ПТФ	Н11
Габариты	W5W
Задний ход	P21W

Для ксенонового ближнего света нужен цоколь D2R, другие характеристики совпадают. Перед установкой более мощного освещения нужно проконсультироваться со специалистом. Причина – при одинаковом цоколе, но меньшем сечении может произойти перегорание кабеля или плавление изоляционного слоя.

Поэтапная инструкция по замене ламп

Для замены оптики в Toyota Corolla E11, E120, E150 (дорестайлинг и рестайлинг) подходит 2 способа.

Обновление ближнего и дальнего света по внутреннему способу начинают с отключения левой аккумуляторной клеммы и выполняют в следующей последовательности:

Открыть капот и снять пластиковый кожух, изолирующий шум двигателя. Чехол держат 2 клипсы.
Нажать на кнопку и отсоединить разъем питания лампы в левом фонаре. Затем повернуть лампочку против часовой стрелки и потянуть на себя.
Взять новую лампочку и вставить ее в пазы до щелчка.
Подключить питание и проверить работу.

По отзывам владельцев, можно не разбирать, а увеличить обзор при помощи небольшого зеркальца. Далее нужно поменять лампочку в правой фаре «Тойоты Короллы». Можно сначала отсоединить штекер питания, потом вытащить элемент освещения или достать все целиком, а затем разъединить. Завершающий этап – установка на место снятых комплектующих.

Менять внешним способом нужно в следующем порядке:

Снять бампер.
Открутить 3 винта – по бокам и снизу фары.
Отсоединить электропитание и радиаторную решетку.
Снять источник света и установить новый, держась исключительно за патрон.

Теперь нужно все вернуть на место.

Когда необходимо поменять цилиндр сцепления?

Замена цилиндра сцепления Форд Фокус 2 обычно требуется при его чрезмерном износе. В таком случае возникает течь рабочей жидкости. При осмотре ГЦС обнаруживаются трещины, поломка штуцеров, механические повреждения корпуса.

Первым признаком протечки является попадание тормозной жидкости в салон. Ее следы появляются на моторном щитке. Разгерметизация ГЦС ведет к снижению уровня жидкости в бачке.

Заменять главный цилиндр требуется и при ненормальной работе сцепления. При выходе ГЦС из строя водителю приходится нажимать на педаль по несколько раз. Возникает завоздушивание гидропривода. Разъединение двигателя и трансмиссии происходит не до конца. Передачи переключаются с усилием и ударными нагрузками. Эффективность работы тормозов снижается.

В продаже есть ремонтные комплекты. Применять их стоит при износе или повреждении резиновых уплотнителей. Если же есть серьезные повреждения, проводить ремонт узла нет смысла — требуется замена ГЦС в сборе.

Регулировка фар на Форд Фокус 1 американец видео

Форд Фокус 1 Часть 2 Фары под лак

регулировка фар своими руками

Ford Focus 1 автоматическое включение фар ближнего света

Самодиагностика форд фокус 1

Дневные ходовые огни на Форд Фокус1 (автовключение ближнего)

снятие и ремонт фары ford focus 1

КАК ВОЙТИ В РЕЖИМ САМОДИАГНОСТИКИ FORD FOCUS 1?

Замена лампы ближнего света / Ford Focus 1

Воздушная коллектор Ford Focus 1 Zetec 1.8 16

Регулировка фар на Ford Fusion

https://youtube.com/watch?v=QcRHh3H7eLs

Форд таунус 1981 характеристика
Замена приводного ремня Форд эскейп видео
Форд Фокус3 хатчбек
P0605 ошибка Форд
Отзывы о парфюме том Форд white suede
Технические характеристики Форд Фокус 2001г
Забит фильтр Форд Транзит
Грузоподъемность Ford explorer
Ford Focus 2 2005 года пропадает связь с эбу
Форд контур 1995 видео
Аналог Форда маверик
Форд Фокус клуб гидроусилитель
Форд скорпио воздушная система
Пыльник шруса внутренний Форд Фокус 2 оригинал
Форд фиеста предохранитель сигнала

Главная » Лучшее » Регулировка фар на Форд Фокус 1 американец видео

Регулировка фар на Форд Фокус 2

В Форд Фокус 2 регулировка фар осуществляется с помощью двух винтов, отвечающих за горизонтальное и вертикальное положения рефлектора. Для самостоятельной настройки нужна небольшая подготовка:

Проверить давление в шинах. При необходимости накачать колеса до требуемых значений, указанных в руководстве по эксплуатации или табличке за водительской стойкой.
Очистить багажное отделение от лишнего груза.
Наполнить топливный бак минимум до половины.
Выбрать ровную площадку с ровной стеной (это могут быть ворота гаража, стена магазина, дома или ровный забор).
Приготовить инструменты (рулетка, крестовая отвертка, ключи Torx, мел или маркер).
В зависимости от комплектации для регулировочных винтов нужен ключ-зведочка Torx или шестигранник «на 7».

Регулировка оптики не занимает много времени, не требует определенных знаний. Для настройки нужно выполнить шаги:

установить автомобиль на площадке перед стеной на расстоянии ровно в 3 метра;
открыть капот, включить ближний свет;
замерить высоту положения лампы относительно земли, перенести линию с такой же высотой на стену;
отметить центр нашего автомобиля вертикальной линией на стене;
между центрами пучка от левой и правой фары, при помощи винта, установить расстояние в 1270 мм (центр пучка находится на месте перехода горизонтальной границы в направленную галку);
положение горизонтальной линии — на 35 мм ниже отмеченной ранее высоты положения лампы;
когда указанные значения верны, то регулировку оптики можно считать законченной.

В Ford Focus 2 рестайл и дорестайл настройка фар ничем не отличается, кроме расположения винтов, регулирующих свет.

Принципы регулировки фар на Форд Фокус 2

Регулировка фар производится раздельно по вертикали и горизонтали.

Провести правильную диагностику и точно отрегулировать направление светового потока можно только при наличии специального оборудования и имея необходимые навыки.

Все это делается в условиях СТО. Тем не менее приблизительную регулировку можно провести самостоятельно. Для этого будем использовать регулировочные винты на корпусе фары. Их по два на каждой — один регулирует горизонтальное положение луча света, второй — вертикальное. Первый находится в верхней тыльной части корпуса фары, второй снизу. Винты можно прокручивать либо отвёрткой с плоским шлицом, либо шестигранником на 7 мм.

Требования

Для правильной регулировки необходимо, чтобы автомобиль находился на ровной поверхности на расстоянии 3 м от ровной стены. При этом машина должна быть полностью заправлена, а в багажнике должна находиться запаска и штатный набор инструментов, чтобы подвеска приняла положение, соответствующее нагрузке снаряжённой массы автомобиля. На водительское сиденье рекомендуется уложить груз массой 60-70 кг, а корректор угла светового потока выставить в нулевое положение.

Схема регулировки фар.

Процесс регулировки

Регулировку выполняем так:

Проверяем и при необходимости доводим до нормы давление в колёсах.

Не забываем выставить корректор фар в положение «0».

Видим, что фары светят на встречную полосу движения.

По нарисованным на стене меткам определяем, куда нужно сдвигать фары.

Шестигранным ключом выставляем положения отражателей фар с помощью двух регулировочных винтов.

«Галочки» световых границ должны стоять ровно и четко.

Так можно самостоятельно отрегулировать положение фар на втором Фокусе. Не слепите встречных и удачных всем путешествий!

Допускается ли установка ксенона?

Самым доступным для владельцев Форд Фоку 2 является рестайлинг оптики, который заключается в замене галогеновых лампочек основного света, ПТФ и ДХО ксеноном. Ксеноновые лампы превосходят галогенки по многим параметрам и становятся все более популярными благодаря высокой яркости ламп, хорошим показателям освещенности и долговечности.

После установки ксенона улучшается видимость на дороге, что позволяет водителю лучше ориентироваться на дороге (автор видео — Cihan Gollu).

К недостаткам можно отнести:

высокую стоимость;
необходимость замены двух ламп, если из строя вышла одна;
сложность установки.

У водителей возникает вопрос, разрешается ли установка ксенона на автомобиль

Конкретного запрета нет, важно, чтобы оптика соответствовала маркировке и ГОСТу. Это касается всей оптики, в том числе и ДХО

Рестайлинг головного света допускается при использовании раздельной оптики с отдельными фарами ближнего и дальнего света. Установку ксенона в противотуманки можно делать, если ПТФ предназначена для его использования, например, линзовые противотуманки.

Как отрегулировать фары на рестайлинговом Ford Focus 2: фото – Taxi Bolt

Дневные ходовые огниРегулировка света фарПравильная регулировка фар на автомобиле играет очень важную роль. От этого фактора напрямую зависит качество обзора в тёмное время суток, а также в непогоду: в дождь, снег или туман. При неправильно настроенных фарах луч света создаёт завесу, которая слепит и самого водителя, и тех, кто движется навстречу. Таким образом, создаётся опасная обстановка на дороге, угрожающая безопасности водителя и проходящих рядом транспортных средств и пешеходов.

Для того чтобы избежать аварийных ситуаций и не подвергать опасности жизнь водителей и пешеходов, необходима грамотная регулировка фар ближнего и дальнего света.

Автомобиль Ford Focus 2 на дороге.

Настройка фар в автомобиле «Форд Фокус 2 Рестайлинг»

Следует учесть, что процесс настройки осуществляется на машине с полным снаряжением, запаской, инструментами и полностью залитым топливным баком. Итак, рассмотрим весь процесс поэтапно:

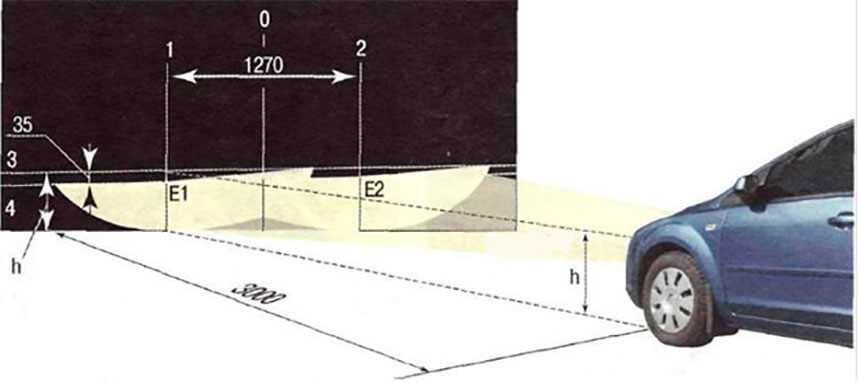

Вашему вниманию — схема расположения световых пятен при включенных фарах автомашины.

Схема расположения световых пятен при включенных фарах автомобиля.

Перед началом работ следует обязательно обеспечить нужное давление воздуха в шинах — это влияет на высоту фонарей над покрытием дороги.
Ставим автомашину перед стеной с гладкой поверхностью. Расстояние должно быть около 3 м. Кладём на водительское место груз, масса которого составляет около 75 килограммов. Рисуем на стене разметку аналогично приведённой на схеме. Поперечная ось симметрии должна быть на нулевой линии экрана. Далее необходимо покачать машину, чтобы пружины подвесок нашли своё положение.
Проводим измерения расстояния от центра фар до поверхности пола. Оно соответствует величине h на стене.
Устанавливаем на приборной доске регулятор электрокорректора в нулевое положение.
Включаем фонари ближнего света.
Регулировка выполняется для каждого фонаря отдельно. Другой в это время можно закрыть чистой материей. Винты для настройки находятся сверху блока фары — они шестигранные. Один из них отвечает за горизонтальную настройку, другой — за вертикальную.
Настраиваем до тех пор, пока световые пучки на стене не станут полностью отвечать нанесённой схеме.
Фонари можно считать настроенными, если верхние края левых областей световых пятен совпали с чертой 4, а вертикальные полосы 1 и 2 идут через точки Е1 и Е2 пересечения горизонтальных и наклонённых областей пучков света.

При правильно отрегулированных фарах ближнего света фонари дальнего света также будут работать в нужном режиме.

Заключение

Регулировка фар — крайне ответственная задача, от которой зависит безопасность водителя машины и встречных транспортных средств, а также пешеходов. При неправильно настроенных фонарях возрастает опасность аварийной ситуации, поскольку слишком высоко расположенный пучок света может слепить водителя машины встречного транспорта, ощутимо затрудняя обзор.

Конструкция фары Ford Focus 2На примере автомобиля «Форд Фокус 2» вы смогли убедиться, что настройка такого рода — задача несложная. С ней вполне может справиться любой автолюбитель, не обращаясь за помощью к специалистам из автосервиса. Всё, что для этого нужно — начальные навыки черчения, чистая стена и добросовестное отношение с вашей стороны. Если вы аккуратны и внимательны, то без труда сумеете отрегулировать фары вашей машины. Желаем удачи!

Автомобили прочно укрепились в каждой семье и стали отличными помощниками в большинстве задач. Автовладельцы нередко выбирают Ford Focus за вместительный салон, крепкую подвеску, надежные силовые агрегаты и современный дизайн кузова. При движении каждый водитель случайно попадает в выбоины на асфальте, из-за которых постепенно сбивается настройка рефлекторов головного света. Регулировка может потребоваться и после замены ламп ближнего и дальнего света.

Регулировка фар Форд Фокуса 2 поможет не только восстановить правильный пучок света, но и снизить вероятность ослепления встречных водителей. Верные настройки оказывают сильное влияние на освещение обочины и дальность видимости при снегопаде или дожде.

Принципы регулировки фар на Форд Фокус 2

Регулировка фар производится раздельно по вертикали и горизонтали.

Требования

Схема регулировки фар.

Процесс регулировки

Регулировку выполняем так:

Проверяем и при необходимости доводим до нормы давление в колёсах.

Не забываем выставить корректор фар в положение «0».

Видим, что фары светят на встречную полосу движения.

По нарисованным на стене меткам определяем, куда нужно сдвигать фары.

Шестигранным ключом выставляем положения отражателей фар с помощью двух регулировочных винтов.

«Галочки» световых границ должны стоять ровно и четко.

Заключение

На примере автомобиля «Форд Фокус 2» вы смогли убедиться, что настройка такого рода — задача несложная. С ней вполне может справиться любой автолюбитель, не обращаясь за помощью к специалистам из автосервиса. Всё, что для этого нужно — начальные навыки черчения, чистая стена и добросовестное отношение с вашей стороны. Если вы аккуратны и внимательны, то без труда сумеете отрегулировать фары вашей машины. Желаем удачи!

Источник

Выводы

Если у вас по какой-либо причине нет возможности отрегулировать фары в сервисном центре, то можете воспользоваться следующей методикой:

Проверьте давление в шинах и при необходимости подкачайте их;

Топливный бак должен быть заполнен по крайней мере на 3/4 или загрузите в багажное отделение груз весом 30 кг, соответствующий весу наполовину заполненного бака;

Загрузите место водителя нагрузкой, равной примерно 75 кг;

Установите перед автомобиля, по возможности, перед стеной темного цвета. Расстояние между передней частью автомобиля и стеной должно составлять точно пять метров;

Несколько раз надавите с усилием на автомобиль, чтобы сжать пружины подвески спереди и сзади, и установите переключатель угла освещения в положение «0»;

Измерьте расстояние между землей и центром обеих фар. На стене наносим линию S1 () на высоте, равной измеренной;

На 5 см ниже линии S1 прочертите на стене параллельную линию (Е). Это расстояние наклона ближнего света фар;

Определите середину автомобиля и обозначьте линией М. Обозначьте центр автомобиля точкой пересечения линий М и S1;

Измерьте расстояние между центром автомобиля и центральными точками фар. Перенесите этот размер на установочную линию Е (слева и справа) от центра автомобиля и обозначьте эти линии S2. Установочными точками для настройки фар являются точки пересечения линий Е и S2;

Если на вашем автомобиле установлены противотуманные фары, повторяем установку в описанной последовательности;

Включите зажигание и ближний свет;

Вращайте болт установки по вертикали, пока граница света и тени ближнего света с правой стороны не пересечется с установочной линией;

Вращайте болт установки по горизонтали, расположенный на внутренней стороне фары, пока излом световой картинки ближнего света точно не попадет на установочную точку (часть рассеянного света до 15% может лежать выше установочной линии);

После такой регулировки ближнего света дальний свет будет соответствовать норме.

Правильная регулировка света фар Ford Focus II (Рестайлинг) и правила установки света на автомобиль, последовательность действий и полезные советы.

Правильная регулировка

фар на автомобиле играет очень важную роль. От этого фактора напрямую зависит качество обзора в тёмное время суток, а также в непогоду: в дождь, снег или туман. Как поменять амортизаторы Форд Фокус 2 Перед тем как установить новый датчик АБС на Форд Фокус 2 рекомендую смазать посадочное гнездо графитной. Ремонт моторчика отопителя на Форд Фокус 2 — Продолжительность: 9:23 Stas Gennadievich 5 . Снятие, замена, установка задней ступицы Форд Фокус 2 (Ford Focus II) 2008-2011. не работает печка форд фокус — Форд Фокус клуб форум — Страница 2 При неправильно настроенных фарах луч света создаёт завесу, которая слепит и самого водителя, и тех, кто движется навстречу. Какие амортизаторы на Форд Фокус 2 купить? Выбор передних и задних. Давайте на примере «Форд Фокус 2» разберёмся, каким образом выполняется регулировка фар ближнего света для обеспечения безопасности на дороге. Таким образом, создаётся опасная обстановка на дороге, угрожающая безопасности водителя и проходящих рядом транспортных средств и пешеходов.

Автомобиль Ford Focus 2 на дороге
