Как произвести регулировку фар на Форд Фокус 1, 2, 3 своими руками

20.10.2018

Автомобили прочно укрепились в каждой семье и стали отличными помощниками в большинстве задач. Автовладельцы нередко выбирают Ford Focus за вместительный салон, крепкую подвеску, надежные силовые агрегаты и современный дизайн кузова.

При движении каждый водитель случайно попадает в выбоины на асфальте, из-за которых постепенно сбивается настройка рефлекторов головного света. Регулировка может потребоваться и после замены ламп ближнего и дальнего света.

Регулировка фар Форд Фокуса 2 поможет не только восстановить правильный пучок света, но и снизить вероятность ослепления встречных водителей. Верные настройки оказывают сильное влияние на освещение обочины и дальность видимости при снегопаде или дожде.

Регулировка фар на Форд Фокус 2

В Форд Фокус 2 регулировка фар осуществляется с помощью двух винтов, отвечающих за горизонтальное и вертикальное положения рефлектора. Для самостоятельной настройки нужна небольшая подготовка:

  1. Проверить давление в шинах. При необходимости накачать колеса до требуемых значений, указанных в руководстве по эксплуатации или табличке за водительской стойкой.
  2. Очистить багажное отделение от лишнего груза.
  3. Наполнить топливный бак минимум до половины.
  4. Выбрать ровную площадку с ровной стеной (это могут быть ворота гаража, стена магазина, дома или ровный забор).
  5. Приготовить инструменты (рулетка, крестовая отвертка, ключи Torx, мел или маркер).
  6. В зависимости от комплектации для регулировочных винтов нужен ключ-зведочка Torx или шестигранник «на 7».

Для правильной регулировки нужно тщательно отмыть стекло фар от загрязнений и насекомых. Корректор фар Форд Фокуса 2 выставляется в положение «0».

Регулировка оптики не занимает много времени, не требует определенных знаний. Для настройки нужно выполнить шаги:

  • установить автомобиль на площадке перед стеной на расстоянии ровно в 3 метра;
  • открыть капот, включить ближний свет;
  • замерить высоту положения лампы относительно земли, перенести линию с такой же высотой на стену;
  • отметить центр нашего автомобиля вертикальной линией на стене;
  • между центрами пучка от левой и правой фары, при помощи винта, установить расстояние в 1270 мм (центр пучка находится на месте перехода горизонтальной границы в направленную галку);
  • положение горизонтальной линии — на 35 мм ниже отмеченной ранее высоты положения лампы;
  • когда указанные значения верны, то регулировку оптики можно считать законченной.

В Ford Focus 2 рестайл и дорестайл настройка фар ничем не отличается, кроме расположения винтов, регулирующих свет.

Настройка положения фар в Фокус 3

Требования для настройки галогеновых фар в Фокусе третьей генерации ничем не отличаются от автомобиля второго поколения. Неизменными остаются параметры удаленности от стены и этапы подготовки перед проведением работ. Центры пучка фар располагаются на расстоянии, равном 1280 мм, так как автомобиль немного шире.

Главное и единственное отличие — регулировочный винт: для него потребуется особый шестигранный ключ «на 8». Приобрести инструмент можно в автомобильном магазине или на рынке.

В максимальных комплектациях устанавливаются ксеноновые лампы. В таком случае придется обращаться в официальный сервис со специальным оборудованием. Линзы Фокуса 3 модели регулируются только оптическим стендом, который автоматически определяет пучок света и указывает необходимые настройки.

Первая модель

В Фокусе 1 поколения с завода устанавливаются только галогеновые фары. Они легко поддаются самостоятельной регулировке.

Перед началом работ нужно отмыть фары, наполнить бак, очистить багажник. Регулировка осуществляется на расстоянии 3 м от стены на ровной поверхности. В отличие от ФФ второго поколения, высота светотеневой границы должна быть на 5 мм ниже от высоты лампы ближнего света до линии земли. Рефлектор меняет положение с помощью 2 винтов.

Правильная настройка фар обеспечит не только хорошую видимость во время движения, но и не доставит неудобств водителям во встречном потоке. Проверку светового пучка Фокуса нужно проводить не менее 1 раза в год при проведении ТО.

Как произвести регулировку фар на Форд Фокус 1, 2, 3 своими рукамиСсылка на основную публикацию

Регулировка фар на форд фьюжн

Регулировка фар своими руками – работа в целом несложная, но чтобы ее произвести, необходимо выполнять определенные правила. Как правильно отрегулировать фары самостоятельно, будет рассмотрено в этой статье.

На современных автомобилях устанавливаются различные световые приборы – галогеновые и светодиодные лампы, ксенон. После замены ламп или фар необходимо отрегулировать направление света, фары могут светить неправильно. Регулировка фар своими руками – работа в целом несложная, но чтобы ее произвести, необходимо выполнять определенные правила. Как правильно отрегулировать фары самостоятельно, будет рассмотрено в этой статье.

12.9. Регулировка света фар

Винты регулировки фар

А – все версии кроме Ghia, В – версия Ghia

Блок предохранителей и реле

1–20 – обозначения предохранителей (см. табл. Список предохранителей).


Начальные условия

Регулирующие элементы
Изменение установки света главных фар выполняется путем поворота винтов, расположенных в задней части фар (доступных со стороны отсека двигателя).
В фарах для регулировки в вертикальной плоскости (см. рис. Винты регулировки фар) (A) служит нижний винт, а для регулировки в горизонтальной плоскости – верхний винт.
В версии Ghia (см. рис. Винты регулировки фар ) (B) для регулировки установки света дополнительных фар (дальнего света) в вертикальной плоскости служит нижний винт (расположенный за фарой), а в горизонтальной плоскости – верхний винт (расположенный над фарой).
В версии Ghia для регулировки установки света передних противотуманных фар служит винт, расположенный в верхнем углу фары, доступный снаружи спереди автомобиля.

Как произвести регулировку фар на Форд Фокус 1, 2, 3 своими руками

Автомобили прочно укрепились в каждой семье и стали отличными помощниками в большинстве задач. Автовладельцы нередко выбирают Ford Focus за вместительный салон, крепкую подвеску, надежные силовые агрегаты и современный дизайн кузова.

При движении каждый водитель случайно попадает в выбоины на асфальте, из-за которых постепенно сбивается настройка рефлекторов головного света. Регулировка может потребоваться и после замены ламп ближнего и дальнего света.

Регулировка фар Форд Фокуса 2 поможет не только восстановить правильный пучок света, но и снизить вероятность ослепления встречных водителей. Верные настройки оказывают сильное влияние на освещение обочины и дальность видимости при снегопаде или дожде.

Простой способ регулировки

Освещение играет огромную роль при движении автомобилем в темный период дня. Тем более от этого зависит безопасность и окружающих участников дорожного движения.

Согласно стандарту освещение должно быть настроено таким образом, чтобы левая фара не слепила встречных автомобилистов, а правая немного освещала обочину, позволяя этим увидеть движущихся пешеходов и обочину.

Но многие японские автомобили имеет кардинально другую настройку, так как там используется левостороннее движение. Одним из самых простых вариантов настроить освещенность таких автомобилей, является попросту заклеить ненужную часть фары.

Правильно выполнить это можно соблюдая несколько простых шагов:

  1. Для того, чтобы определить ненужные сегменты, ставим автомобиль недалеко от стены и включаем свет.
  2. Сектор для затемнения в большинстве случаев находится в нижнем углу фары. Для этого просто находим его и заклеиваем темным скотчем или специальной фольгой.

Три основных способа

  1. Покупка фар еврообразца и установка их на японский автомобиль. Данный способ мало кто использует, поскольку он достаточно затратный и популярностью среди автолюбителей не пользуется.
  2. Повторяет ранее указанный метод – заклеивание хрустальных фар непрозрачной пленкой.
  3. Изменение направления светового пучка путем поворачивания лампочек вокруг своей оси.

Регулировка фар «Ниссана» представляет довольно сложную процедуру, поскольку отражатели на указанной машине имеют проблематичную конструкцию и несимметричную форму. Некоторые мастера умудряются провести замену родной «ниссановской» лампочки на Н4.

Но если вы не уверены в своих силах, то экспериментировать над столь чудесной машиной не стоит.

Регулировка фар («Мазда» не исключение) предусматривает выполнение следующих действий:

  1. Проведите проверку давления воздуха в шинах и приведите его в норму.
  2. Выставите авто на горизонтальной поверхности. Машина не должна быть перегруженной.
  3. Посадите в машину 1 человека.
  4. Авто должно стоять перпендикулярно препятствию на расстоянии 3 метров от него.
  5. Включите фары.
  6. Проводя регулировку одной фары, другую закрывайте рукой.
  7. С целью проведения зарядки аккумулятора активизируйте двигатель.
  8. Зажгите ближний свет.
  9. Проведите установку корректора фар в нулевое положение.
  10. Используя регулировочный винт, перенастройте фары.

После того как проведена регулировка фар на японских авто своими руками, желательно провести тестирование машины, которое должно осуществляться в вечернее время. Поставьте транспортное средство на ровной горизонтальной поверхности в 40 метрах от любого препятствия.

Тестирование должно показать достаточную для обзора освещенность дороги. Это необходимо для различения малейших неровностей на расстоянии от 3 до 40 метров.

Регулирующие элементы

Изменение установки света главных фар выполняется путем поворота винтов, расположенных в задней части фар (доступных со стороны отсека двигателя).

В фарах для регулировки в вертикальной плоскости (см. рис. Винты регулировки фар) (A) служит нижний винт, а для регулировки в горизонтальной плоскости – верхний винт.

В версии Ghia (см. рис. Винты регулировки фар) (B) для регулировки установки света дополнительных фар (дальнего света) в вертикальной плоскости служит нижний винт (расположенный за фарой), а в горизонтальной плоскости – верхний винт (расположенный над фарой).

В версии Ghia для регулировки установки света передних противотуманных фар служит винт, расположенный в верхнем углу фары, доступный снаружи спереди автомобиля.

Источник

Когда требуется настройка

Регулировка фонарей требуется не менее 1 раза в год, а также после замены ламп. Свет сбивается постепенно, поэтому человеческий глаз не способен заметить отклонения.

Определить неисправность можно по признакам:

  • свет фар отличается, если встать перед автомобилем;
  • при езде на ближнем свете водители встречного транспорта моргают дальним;
  • ухудшился обзор обочины;
  • галки не различимы и имеют сильное расхождение по высоте или в горизонтальной плоскости.

Корректировка света обеспечит наилучшее освещение автомобильной дороги и окажет положительное влияние на безопасность вождения.

Регулировка фар форд фокус 3. Ford focus iii. проверка и регулировка света фар

Ford Focus III. ПРОВЕРКА И РЕГУЛИРОВКА СВЕТА ФАР

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом). Описанным в данном подразделе способом, с применением размеченного экрана можно регулировать свет только фар с галогеновы-ми лампами накаливания. Для регулировки света фар с газоразрядными лампами обращайтесь на специализированный сервис, располагающий оптическими стендами.

Вам потребуется ключ-шестигранник «на 8».

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя груз массой 75 кг. Разметьте на стене экран, как показано на рис. 10.5. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоус-тановились пружины подвесок.

3. Измерьте на вашем автомобиле высоту центров фар от земли. Это будет расстояние h (700 мм) на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

Так расположены винты регулировки света фар по горизонтали А и по вертикали Б. Показано на левой блок-фаре, снятой с автомобиля.

7. Откройте капот и, вращая регулировочные винты, отрегулируйте (если расположение световых пятен не соответствует рисунку) положение на экране светового пятна для каждой фары по горизонтали… 8. …и по вертикали.

9. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 10.5), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Рис. 10.5. Регулировка света фар

Видимость в ночное время зависит не только и не столько от типа и мощности ламп, установленных в фаре, но в большей степени от регулировки угла направления светового потока. Если лампы установлены правильно и их мощность соответствует требованиям завода-изготовителя, но при этом фары не освещают дорогу, слепят встречных водителей даже на ближнем свете, необходима регулировка.

Принципы регулировки фар на Форд Фокус 2

Регулировка фар производится раздельно по вертикали и горизонтали.

Все это делается в условиях СТО. Тем не менее приблизительную регулировку можно провести самостоятельно

. Для этого будем использовать регулировочные винты на корпусе фары. Их по два на каждой — один регулирует горизонтальное положение луча света, второй — вертикальное. Первый находится в верхней тыльной части корпуса фары, второй снизу. Винты можно прокручивать либо отвёрткой с плоским шлицом, либо шестигранником на 7 мм.

Требования

Для правильной регулировки необходимо, чтобы автомобиль находился на ровной поверхности на расстоянии 3 м от ровной стены. При этом машина должна быть полностью заправлена, а в багажнике должна находиться запаска и штатный набор инструментов, чтобы подвеска приняла положение, соответствующее нагрузке снаряжённой массы автомобиля. На водительское сиденье рекомендуется уложить груз массой 60-70 кг, а корректор угла светового потока выставить в нулевое положение.

Схема регулировки фар.

Процесс регулировки

Регулировку выполняем так:

  1. Проверяем и при необходимости доводим до нормы давление в колёсах.

    Не забываем выставить корректор фар в положение «0».

  2. Качаем автомобиль спереди и сзади, чтобы подвеска приняла нейтральное положение.
  3. Включаем ближний свет.

    Видим, что фары светят на встречную полосу движения

autokresla-isofix.ru

Требования

Фара головного света во всех генерациях Фокуса полностью соответствует требованиям по безопасности транспортных средств. Передний ближний свет фар выдает четкий луч с резкой границей и ступенькой в сторону обочины для правостороннего движения. За дальний свет отвечает отдельный модуль, настройки которого зависят от положения рефлектора блока ближнего света.

Все комплектации Фокуса оснащены электрической регулировкой пучка. Модели с ксеноновыми лампами оснащены автоматическим корректором, он устанавливает высоту луча соответственно положению кузова. Базовые версии с галогеновыми лампами позволяют настраивать параметры пучка с помощью клавиши в салоне.

Светотеневая граница не должна превышать положение глаз человека, едущего навстречу, иначе он будет ослеплен, что может привести к трагическим последствиям. Горизонтальное положение левой оптики должно совпадать с правой. При отклонении требуется регулировка положения отражателей в соответствии с требованиями ГОСТ Р 51709-2001.

САМОСТОЯТЕЛЬНАЯ РЕГУЛИРОВКА ФАР АВТОМОБИЛЯ

После того как легковой автомобиль полностью подготовлен к регулировке фар, поставьте его на ровную горизонтальную поверхность без уклонов и перепадов. Найдите гладкую стену или используйте прямоугольный лист фанеры не менее 2 метров в длину и 1 метра в ширину.

Ось машины должна быть перпендикулярна стене или щиту. После того, как вы поставили автомобиль, нужно обеспечить установку амортизаторов подвески, для этого достаточно качнуть корпус сбоку. Если у транспорта не пневматическая подвеска, то регулировать фары нужно с выключенным двигателем.

Не забывайте, что выравнивание происходит по ближнему свету. Если ближний свет совмещен с дальним, то дальний настроится автоматически.

Схема регулировки фар автомобиля

  • Поставьте авто вплотную к стене, так близко как получится.
  • Нанесите на стену разметку любым удобным способом. Сначала отметьте на стене точку, которая находится ровно между фарами. Дальше нужно отметить центр светового пучка ламп ближнего света из правой и левой фары. Соедините 3 точки между собой ровной горизонтальной линией. Через каждую из точек проведите еще 3 перпендикулярные горизонтальной вертикальные линии.
  • Найдите регулировочные винты. Вам нужен винт или болт на задней части корпуса фар. Если доступ более сложный, обратитесь к руководству по использованию. Как правило, такие элементы покрашены в серебристый или серый цвет, чтобы выделяться на фоне корпуса фары.
  • Расположите транспортное средство на расстоянии не менее 7,5 м. от стены. Это средний показатель, не стоит забывать, что для каждой марки свое регулировочное расстояние, посмотрите в руководстве пользователя.
  • Закройте одну фару плотной тканью или листом картона и понаблюдайте, как распределяется световой поток от другой фары относительно нанесенной разметки. Для вертикальной настройки нужно расположить наиболее яркую часть светового потока ниже горизонтальной линии. Горизонтальная настройка должна быть произведена таким образом, чтобы самое яркое пятно располагалось на боковых вертикальных линиях. Границы светового пятна касались горизонтальной линии.

То же самое проделайте со второй фарой.

При первом опыте такой тип регулировки света фар автомобиля займет достаточно много времени. Настроить оптику автомобиля своими силами на определенный период, например, для прохождения техосмотра, возможно.

Регулировка фар на японских авто своими руками: инструкции, советы

Одним из отличий европейских авто от отечественных является освещение. Фары на современных автомобилях настроены так, чтобы световой пучок был направлен вверх и в правую сторону. Это дает возможность не ослеплять водителей проезжающих встречных машин и частично освещать боковые части дороги.

На японских авто освещение является настоящей проблемой. Лампы отрегулированы изначально таким образом, что езда становится небезопасной.

Каждому водителю следует помнить, что правильная регулировка света является залогом:

  • качественного угла обзора дороги;
  • безопасной езды;
  • правильного принятия решения в экстремальных ситуациях.

Сегодня все автосервисы оснащены необходимым оборудованием для регулировки оптики японских авто. Хотелось бы отметить, что настройка фар на СТО никогда не осуществляется вручную. Специалисты автосервиса с этой целью применяют специальный инструмент. Прибор для регулировки фар представляет собой оптическую камеру, имеющую внутри фокусирующую линзу, экран и фотоэлемент, который воспринимает световой луч.

Данное оборудование автоматизировано и довольно просто в управлении.

Основные функции прибора для регулировки:

  1. Выявление недостатков в функционировании осветительной системы авто.
  2. Осуществление правильной регулировки фар.
  3. Настройка оптимальной работы противотуманок.
  4. Настройка ближнего и дальнего света.

Конструктивные особенности прибора:

  • наличие индикаторов на приборной панели управления (выполняет функцию управления датчиком);
  • наличие клавиш для цифрового управления прибором.

Поэтому, если вы решили провести качественную регулировку фар, в результате которой настроятся противотуманки и ближний свет, лучшим выходом будет затратить определенную сумму и обратиться за помощью в СТО.

Рассмотрим, каким образом должна пройти регулировка фар на японских авто своими руками и что она подразумевает.

Для начала необходимо вспомнить, какие машины производятся в Стране восходящего солнца. Это:

Интересно, каким образом данная красота может передвигаться по нашим дорогам? По крайней мере для ночной езды она не приспособлена. Причиной всему является настроенность фар на левостороннее движение.

Большинство авто с указанной регулировкой попадают в аварийные ситуации.

Существует 2 альтернативных метода по регулировке фар

Перед началом процедуры нужно обратить внимание на следующие пункты:

  • разные объемы в колесах;
  • пружины подвески;
  • абсолютное распределение любых нагрузок подвески;
  • показатель давления в колесах.

Если при проверке вы обнаружили какие-то отклонения от нормальных показателей, то угол освещения будет преломлен, и как следствие, изменится качество регулировки.

Несомненно, регулировка головного света фар нуждается в соблюдении некоторых немаловажных условий.

Во-первых, необходима вертикальная ровная стена с надлежащим местом для машины (в среднем 7,5 метров). Во-вторых, для проведения работ понадобится мел или клейкая лента. В связи с индивидуальными габаритами каждой машины, разметка тоже носит уникальный характер.

Несмотря на это, имеют место стандартные значения, которые применимы почти для всех автомобилей.

Первый метод регулировки фар

Для этого понадобится площадка (без неровностей), чтобы ее сторона упиралась в строго вертикальную стену, у которой не должно быть каких-либо неровностей мест, углов и выступов. Автомобиль должен вплотную быть приставлен к стене. После этого находим центр авто и центральную ось ламп.

Чтобы правильно разметить стену перед автомобилем, необходимо измерить дистанцию между площадкой и лампами, а также от площадки до центральной точки автомобиля. После проведения данной процедуры, на стене следует начертить еще одну прямую, однако она должна быть на 5 см ниже вышеуказанной. Затем нужно расположить машину таким образом, чтобы между ней и стеной было обеспечено расстояние в 7,5 метров и нарисовать горизонтальную прямую, которая будет соединять центры каждой лампы.

После этого необходимо начертить вертикальную линию, посредством которой будут соединены центры каждой фары. И еще одна такая линия проводится через центр машины. Первая линия должна быть расположена на 7,6 см выше второй.

После осуществления разметки нужно включить ближний свет и настроить его так, чтобы обеспечить полное совпадение угла наклона и горизонтальной линии. А место поднятия света вверх должно слиться воедино с линиями, которые пересекаются. Идеальным результатом считается, когда свет располагается ниже центральной метки фар.

Если автомобиль укомплектован раздельной системой света, то следует настраивать каждый из них по-отдельности.

Настройка

Если нет возможности настроить систему в автосервисе, это можно сделать самостоятельно. Для этого потребуется ровная площадка со стенкой или сплошным забором напротив нее. Это обязательное условие при любом варианте регулировки.

Ближний свет

В этом случае проще использовании универсальный способ, который почти одинаков для всех авто. Различаться может только расстояние от стены до машины, чаще всего оно составляет 7,5 метров, но некоторые модели ставятся в 5 метрах, данный момент лучше уточнить отдельно, чтобы правильно настраивать свет. Далее надо подготовить разметку.

  1. Машина подгоняется вплотную к стене или забору, после на поверхности делаются метки четко посередине фар ближнего света и напротив их. Это будут основные ориентиры.
  2. Далее машину можно отогнать и приступать к расчерчиванию. На 5 см ниже центра фар ставятся еще две метки и соединяются горизонтальной линией. Также рисуются вертикальные линии через точки, чтобы был четкий ориентир.
  3. Определяется центральная ось машины и тоже обозначается на стене. В итоге должно получиться примерно так же, как на схеме ниже.

Все параметры определяются индивидуально, так как размеры машин и расположение фар всегда отличаются.

Далее можно приступать к настройке

Важно, чтобы в машине было залито как минимум полбака бензина, а на водительском сиденье сидел человек или лежал груз, по весу примерно равный водителю. Отрегулировать фары возле стены проще всего так:

Машина располагается на расстоянии 5 или 7,5 метров, при этом центральная линия должна совпадать с серединой капота

Важно выставить авто правильно.
Открывается капот и подготавливается отвертка или другой инструмент для регулировки. Включается свет и одна фара закрывается картонкой или любым другим непрозрачным элементом.
Верхний край светового потока (он четко виден) должен располагаться по линии

Если он смещен, проводится корректировка соответствующим винтом, регулирующим свет в вертикальной плоскости.
Регулировку в горизонтальной плоскости нужно делать так, чтобы место, где световой поток начинает подниматься вверх приходилось на вертикальную метку напротив фары.

Так выглядит настроенный световой поток.

Второй способ во многом похож на первый, но в этом случае потребуется расположить машину на расстоянии 10 метров от стены. Горизонтальная линия в этом случае чертится на 12 см ниже центра. Некоторые утверждают, что увеличение расстояния обеспечивает большую точность настройки, поэтому если хватает места, можно попробовать этот вариант.

Видео: Наглядный пример настройки головного света.

Дальний свет

У фар дальнего света нет четких линий, они распределяют свет равномерно, поэтому настройка будет на порядок проще. Процесс подготовки практически такой же, как с ближним светом, основным ориентиром будет горизонтальная линия на 5 см ниже центра фар и вертикальные линии напротив лампочек.

В этом случае нужно настраивать свет так, чтобы центр пучка приходился на пересечение вертикальной и горизонтальной линии соответствующей фары. Тут точность не настолько важна, так как дальнее освещение используется только тогда, когда встречного транспорта нет. Если ближний и дальний свет совмещены в одной лампочке, то регулировки одного варианта хватает для того, чтобы фара работала как нужно.

Дальний свет распределяется не так, как ближний.

В ролике выставляют дальний свет на Хундай туксон.

Противотуманки

В этом случае нет винтов для регулировки и менять положение светового потока можно только в вертикальной плоскости. Перед тем как начать работу, следует ослабить крепления противотуманных фар. Зачастую они окисляются, поэтому желательно заранее обработать их проникающей смазкой.

На стене проводится линия, ее высота должна быть на 10 см ниже расположения противотуманок. После этого машину нужно отогнать на 7,6 метра, выставить напротив разметки и включить фары. В этом случае верхняя граница светового потока должна совпадать с линией, только такое положение обеспечит нормальную видимость в туман.

Противотуманные фары также требуют настройки для нормальной работы.

Принципы регулировки фар на Форд Фокус 2

Регулировка фар производится раздельно по вертикали и горизонтали.

Все это делается в условиях СТО. Тем не менее приблизительную регулировку можно провести самостоятельно. Для этого будем использовать регулировочные винты на корпусе фары. Их по два на каждой — один регулирует горизонтальное положение луча света, второй — вертикальное. Первый находится в верхней тыльной части корпуса фары, второй снизу. Винты можно прокручивать либо отвёрткой с плоским шлицом, либо шестигранником на 7 мм.

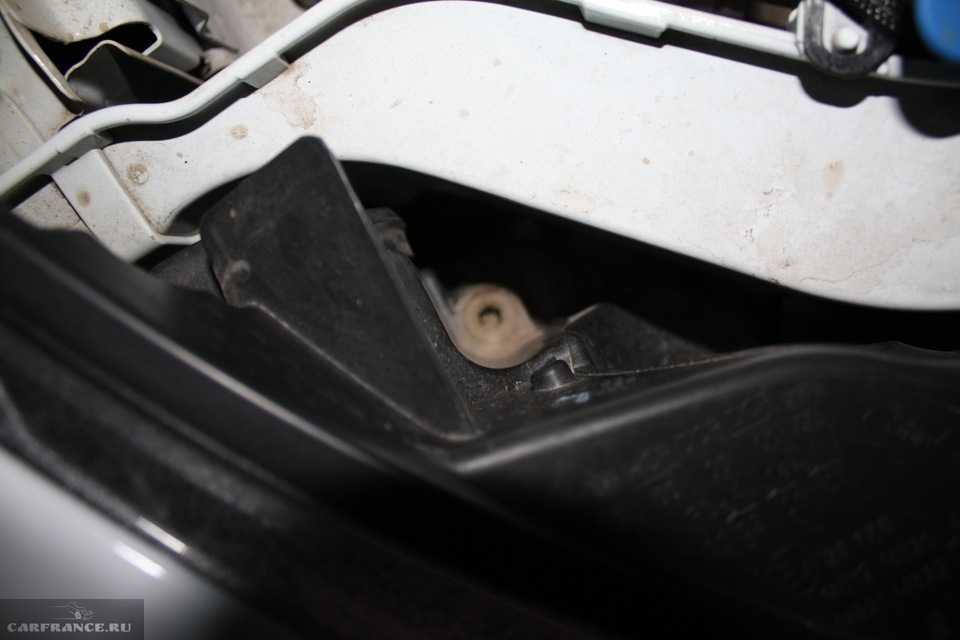

Винт регулировки по горизонтали.

Винт регулировки по вертикали.

Требования

Для правильной регулировки необходимо, чтобы автомобиль находился на ровной поверхности на расстоянии 3 м от ровной стены. При этом машина должна быть полностью заправлена, а в багажнике должна находиться запаска и штатный набор инструментов, чтобы подвеска приняла положение, соответствующее нагрузке снаряжённой массы автомобиля. На водительское сиденье рекомендуется уложить груз массой 60-70 кг, а корректор угла светового потока выставить в нулевое положение.

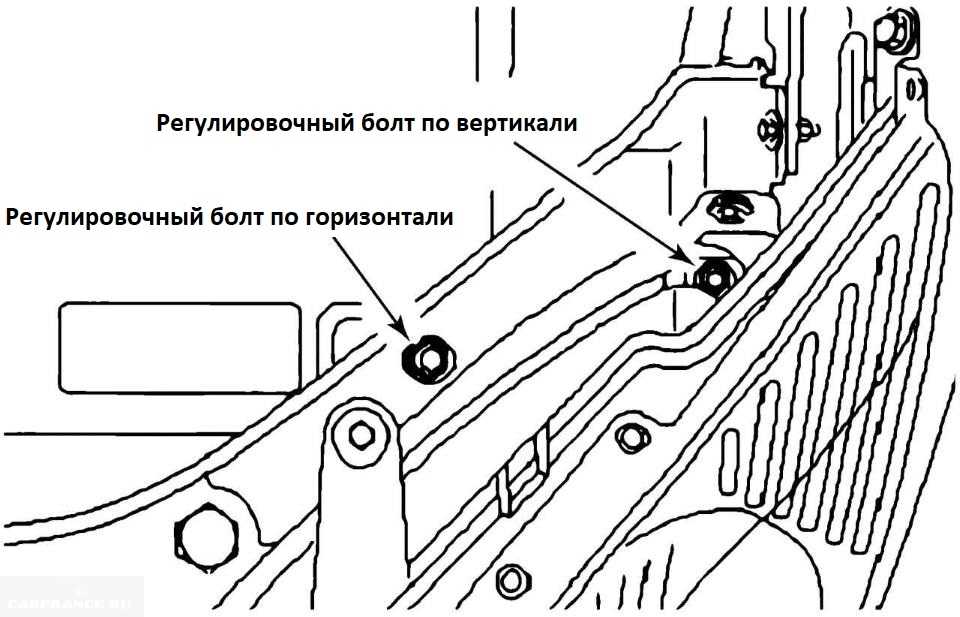

Схема регулировки фар.

Процесс регулировки

Регулировку выполняем так:

  1. Проверяем и при необходимости доводим до нормы давление в колёсах.

    Не забываем выставить корректор фар в положение «0».

  2. Качаем автомобиль спереди и сзади, чтобы подвеска приняла нейтральное положение.
  3. Включаем ближний свет.

    Видим, что фары светят на встречную полосу движения.

  4. Регулируем фары отдельно, прикрыв одну из них непрозрачным материалом.

    По нарисованным на стене меткам определяем, куда нужно сдвигать фары.

  5. Выставляем горизонтальное положение пучка света, вращая регулировочный винт, который находится ближе к центу машины. Высота границы светового пятна на стене должна быть приблизительно равной высоте центров фар относительно грунта.

    Шестигранным ключом выставляем положения отражателей фар с помощью двух регулировочных винтов.

  6. Регулируем положение фар в вертикальной плоскости. Для этого вращаем второй винт, который находится ближе к крылу. Выставляем фары так, чтобы расстояние между центрами световых пятен на стене было в пределах 1250-1275 мм.

    «Галочки» световых границ должны стоять ровно и четко.

  7. При необходимости корректируем световой поток в условиях дороги винтами или корректором угла наклона фар, если фары отрегулированы синхронно.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Ford
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
