Ремонт подрулевого переключателя форд фокус 2 рестайлинг

Как снять и заменить фару Ford Focus II

Снять фару Фокуса 2 рестайл-версии можно по той же схеме, что и на любых автомобилях тех лет. Работа легко выполняется за 15 минут, вместе с заменой фары или внутренних элементов. Для этого потребуется длинная тонкая отвертка с плоским наконечником, ключ TORX30.

Этапы снятия фары будут такими:

С помощью ключа Т30 выкручиваем основной саморез, удерживающий фару – он расположен приблизительно посередине корпуса фары и вкручен в перегородку отсека двигателя.
Длинной отверткой или рукой отводим назад язычки фиксаторов передней фары.
Вытягиваем конструкцию осветительного прибора вперед, пока не станет видна клеммная площадка проводки

Ее необходимо выключить путем нажатия на язычок.
Осторожно достаем контакт из гнезда, после чего можно вытащить всю фару.. После этого можно разобрать фару Форд Фокус 2 и перейти к замене лампочек

Штатные детали, устанавливаемые в заводских условиях, обладают следующими индексами и характеристиками:

После этого можно разобрать фару Форд Фокус 2 и перейти к замене лампочек. Штатные детали, устанавливаемые в заводских условиях, обладают следующими индексами и характеристиками:

Лампочка-поворотник желтого цвета (PY21W) мощностью 21Вт;
Ближний свет с цоколем (Н7) мощностью 55Вт;
Дальний свет (Н1) мощностью 55Вт;
Габаритные огни (W5W) мощностью 5Вт.

Замена лампочки-поворотника осуществляется после снятия заглушки, путем проворачивания влево. Демонтаж лампы выполняется совместно с патроном, далее элемент выворачивается и вытаскивается. Замена изделий происходит путем снятия резиновой оплетки на самой фаре, далее следует надавить на язычок и вытащить площадку с коннекторами. Удерживаем лампочку за коннектор и достаем из корпуса.

По той же схеме можно достать лампочку дальнего освещения, если не работает фара. Габаритную лампу с патроном извлекают путем поворота элемента влево.

Ремонт подрулевого переключателя форд фокус 2 рестайлинг

СНЯТИЕ ПОДРУЛЕВЫХ ПЕРЕКЛЮЧАТЕЛЕЙ, БАРАБАННОГО УСТРОЙСТВА СПИРАЛЬНОГО КАБЕЛЯ И СОЕДИНИТЕЛЯ ПЕРЕКЛЮЧАТЕЛЕЙ

Работу проводим при замене подрулевых переключателей, соединителя переключателей, барабанного устройства спирального кабеля. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. На автомобиле с консолью управления головным устройством звуковоспроизведения…

…отжав отверткой защелку…

…снимаем консоль управления.

Нажав на фиксатор колодки, отсоединяем колодку проводов от консоли. Снимаем рулевое колесо (см. «8.1. Ford Focus II. Снятие рулевого колеса»).

Преодолевая сопротивление защелок…

…снимаем верхний кожух рулевой колонки.

Ключом Torx T-25 отворачиваем два самореза…

…и снимаем нижний кожух рулевой колонки.

Ключом Torx T-10 отворачиваем два самореза крепления правого подрулевого переключателя.

Снимаем правый подрулевой переключатель…

…и, нажав на фиксатор колодки, отсоединяем колодку проводов от переключателя.

Ключом Torx T-10 отворачиваем два самореза крепления левого подрулевого переключателя.

Снимаем левый подрулевой переключатель…

…и, нажав на фиксатор колодки, отсоединяем колодку проводов от переключателя. Устанавливаем подрулевые переключатели в обратной последовательности. Для снятия барабанного устройства спирального кабеля…

…отсоединяем колодку проводов от барабанного устройства.

Ключом Torx T-10 отворачиваем четыре самореза крепления барабанного устройства.

Снимаем барабанное устройство спирального кабеля. Устанавливаем барабанное устройство в обратной последовательности. Для снятия соединителя подрулевых переключателей…

…ключом Torx T-25 отворачиваем два винта верхнего крепления…

…и два винта нижнего крепления соединителя подрулевых переключателей.

Снимаем соединитель. Устанавливаем соединитель подрулевых переключателей в обратной последовательности.

СНЯТИЕ КОМБИНАЦИИ ПРИБОРОВ

Комбинацию приборов снимаем для замены или при снятии панели приборов. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем верхний и нижний кожухи рулевой колонки «8.2. Ford Focus II. Снятие рулевой колонки»).

Ключом Torx T-25 отворачиваем два самореза крепления облицовки комбинации приборов к панели приборов.

Просовываем пальцы руки в щель между панелью приборов и облицовкой комбинации…

…и, покачивая ее в вертикальной плоскости, вытягиваем комбинацию приборов из ниши панели приборов.

Поворачиваем фиксатор…

…отсоединяем колодку жгута проводов от разъема комбинации приборов…

…и снимаем комбинацию.

При покупке новой комбинации приборов обращайте внимание на ее маркировку. Устанавливаем комбинацию приборов в обратной последовательности

Устанавливаем подушку безопасности пассажира в обратной последовательности.

Источник

Точки подключения сигнализации на Ford Focus

Замок зажигания: +12В – красный ACC – можно не подключать Зажигание – зелёный/жёлтый Стартер – серый/чёрный

Подключения на блоке BCM за бардачком: Масса – чёрный в нижнем разъёме Открытие центрального замка (-) – чёрный/жёлтый в нижнем разъёме Закрытие центрального замка (-) – чёрный/красный в нижнем разъёме Левый поворот (+) – синий в нижнем разъёме Правый поворот (+) – серый в нижнем разъёме Открытие багажника (-) – белый в верхнем разъёме Двери (в разрыв каждого провода поставить по диоду, иначе сработка, когда авто уснёт): водительская – чёрный/жёлтый, 2-ой снизу разъём передняя пассажирская – чёрный/синий, 2-ой сверху разъём правая задняя – чёрный/зелёный, нижний разъём левая задняя – чёрный/оранжевый, 2-ой снизу разъём Багажник – чёрный/жёлтый в водительском пороге (в разрыв поставить диод, иначе сработка, когда авто уснёт, если не выключить плафон в салоне)

Тормоз – на лягушке

Контроль двигателя – припаяться к лампе аккумулятора на панели приборов.

P.S. по форсунке SL A91 перекручивает.

Признаки неисправности

Однако через пару дней снова здорова, и теперь я попробовал проверить как это разгон уменьшен если двигатель работает так же ровно без сбоев и посторонних звуков — и ведь действительно машина не едет совсем.

Теперь то я понял что где то замыкает, то надо что то с ним решать, так дело не пойдет. Начал искать похожие проблемы на профильном форуме. Выяснилось что такая болезнь присутствует у многих Владельцев .

Дело в том что на заводе похоже просто пожалели количество припоя при сборке платы приборной доски. много информации о том, что такую проблему нетрудно устранить, вот и я решился.

Приборку мне довелось разбирать еще не каково имелся. Нужны какой не будь вот она водила нас заблуждению по выдаваемой информации на причина неисправности двигателя

Первая; на что оборотить внимание! Когда панель показывает разгон уменьшен

Приборная панель Форд ! Показывает не исправность требуется ремонт но для начало нужно найти причину,

Вылезли U0140, U1900, U1900. Стер. на проверке через сканер

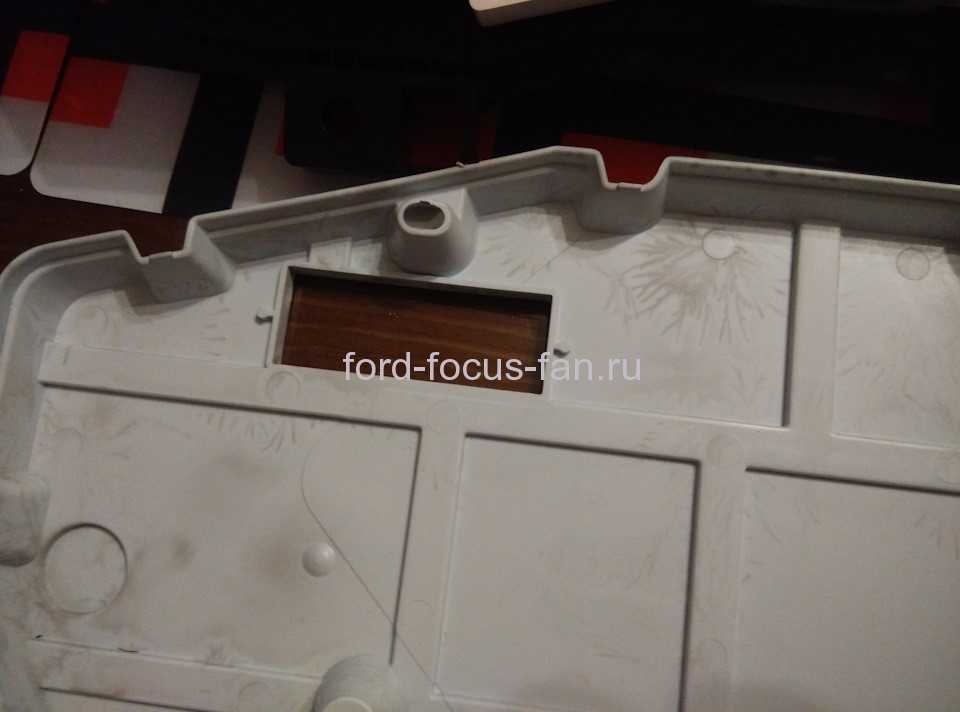

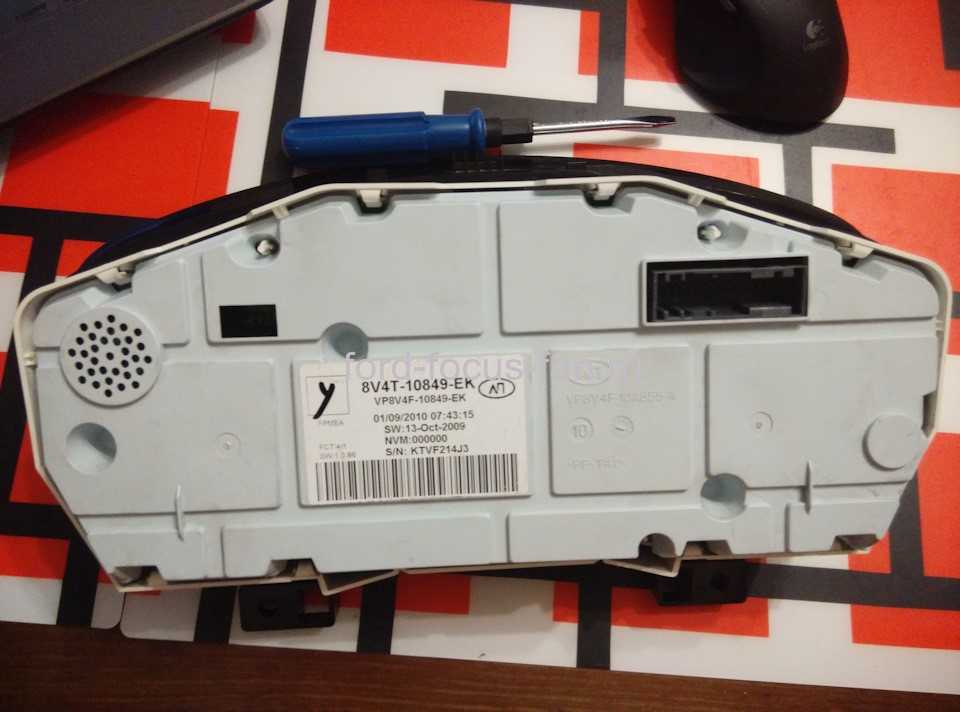

Задняя крышка понели форд Фокус 2.

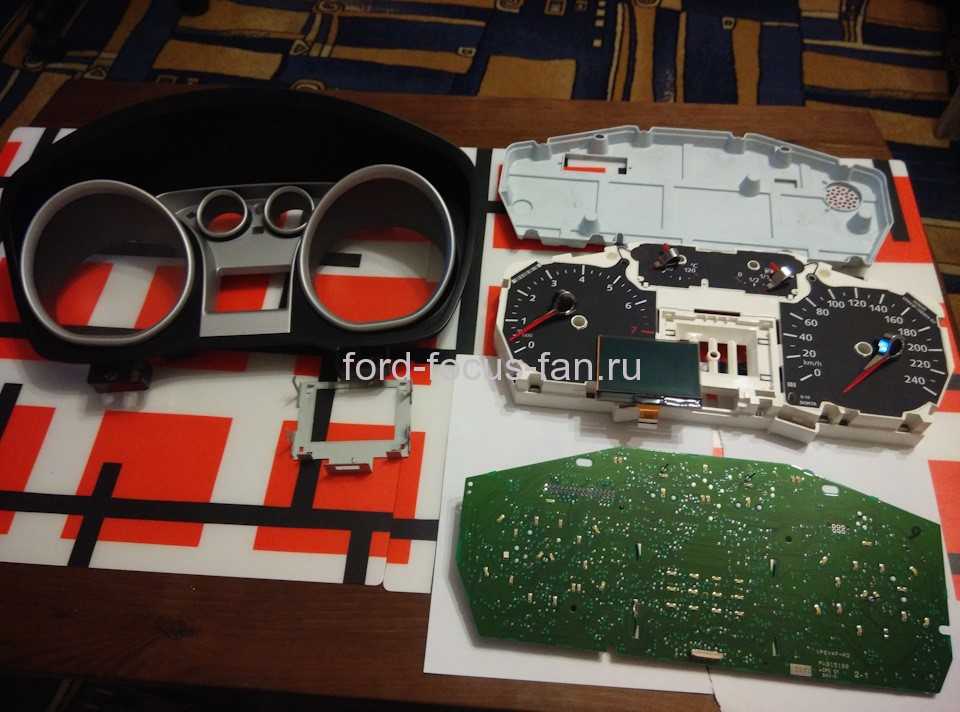

разборка панели щитка прибора

Задняя часть корпуса

открытий вид задней части

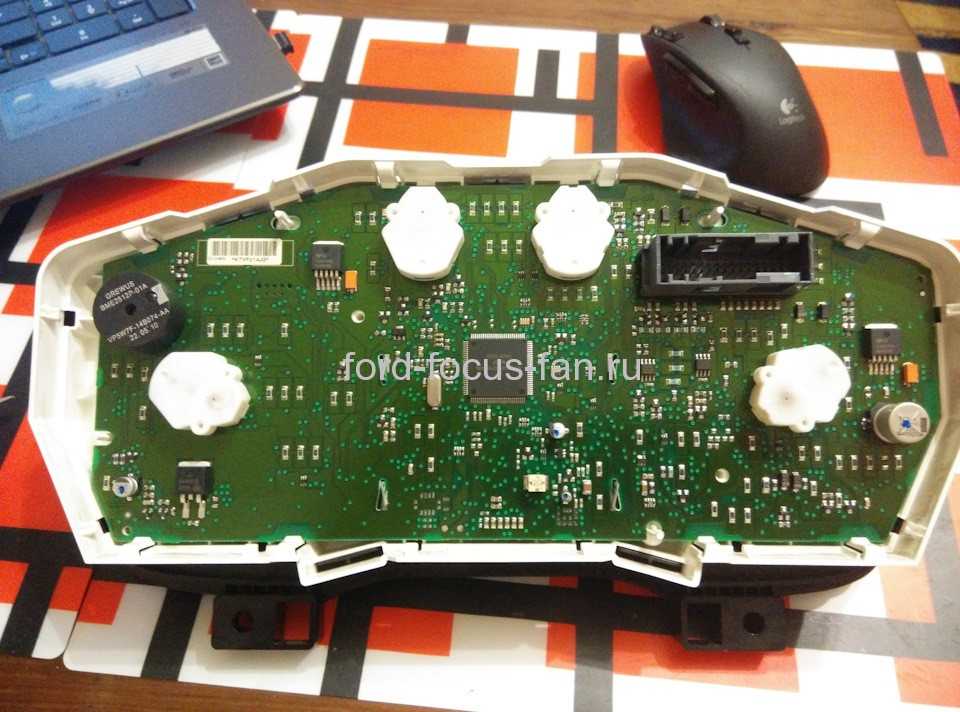

Сняв заднюю крышку видим плату приборки

сняв заднюю крышку видим плату приборной панели прошит

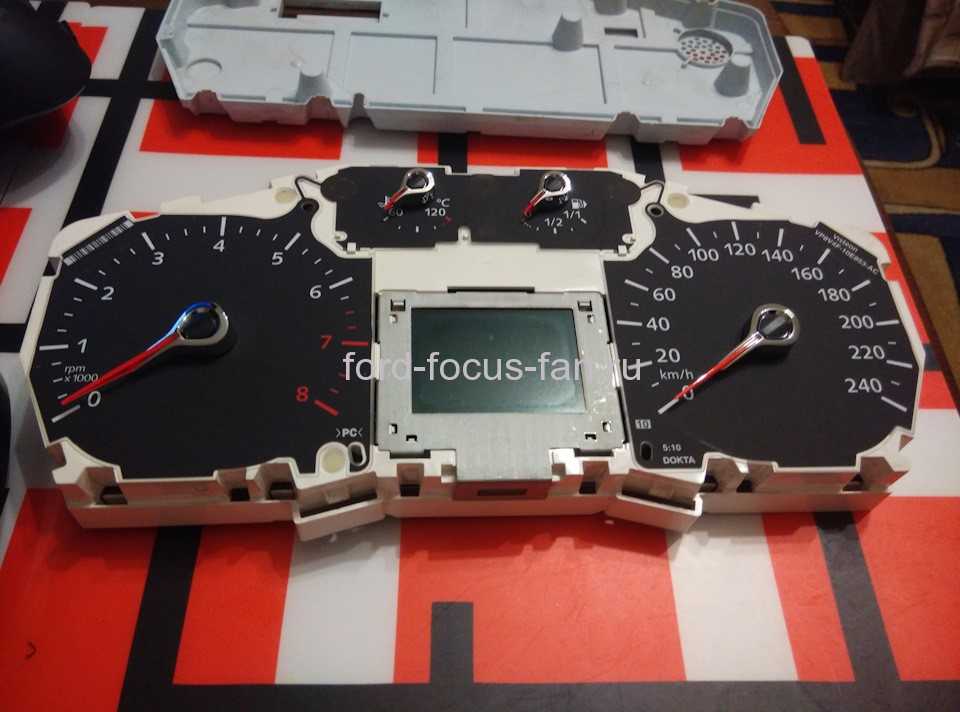

Снимаем переднюю панель

Снимаем переднюю панель-Ford Focus

Сделаю небольшое отступление на этом этапе.

Читать всё! Далее необходимо будет снять стрелки с оси моторчиков.

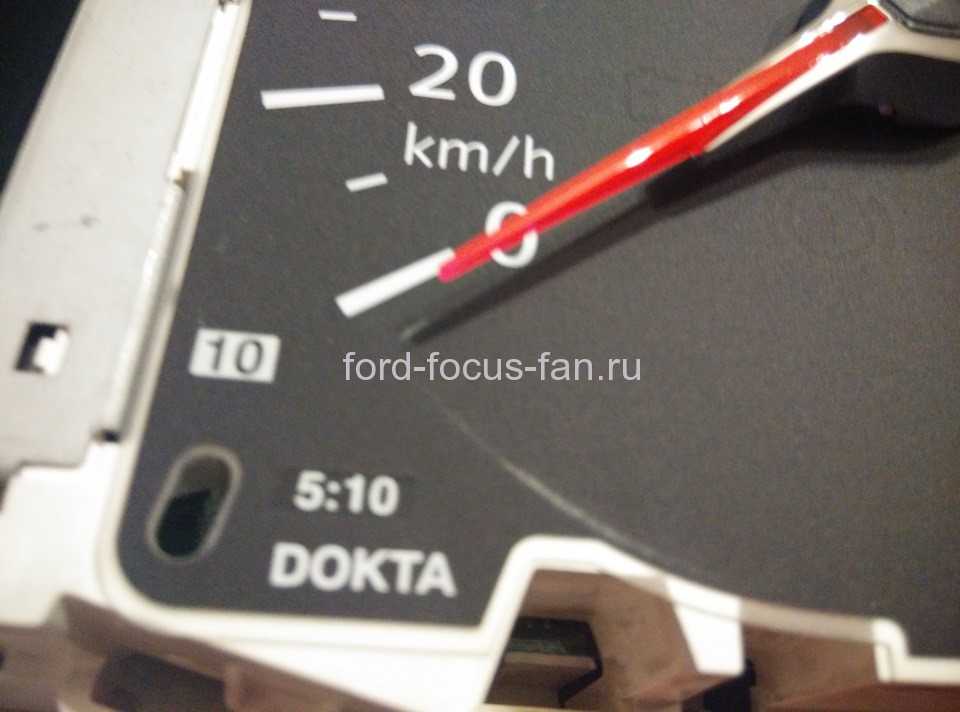

Обязательно! пометьте их крайнее положение на шкале небольшими черточками простым карандашом.

При последующей сборке (чтобы избежать танцев с бубном) перед тем как посадить стрелку на ось обязательно! каждую ось пальцами аккуратно прокрутите в крайнее (нулевое) положение.

Тахометр и спидометр против часовой стрелки пока не почувствуете что ось перестала крутиться, датчики топлива и температуры по часовой стрелке.

Только после этого аккуратно садите стрелки по карандашным меткам.

Я стрелки снимал с помощью тонкого ножа и отвертки подкладывая их с двух сторон, не поцарапать шкалы подкладывайте под ножи и отвертки простой листок плотной бумаги.

Я немного царапнул, но затушевал царапину благо она была практически незаметна. Стал подкладывать бумагу

Не забудьте ставит метки карандашом

Перед разборкой ставим метки !

Приборная Форд Фокус панель тюнинг

До такой степени приборку разбирал впервые

Представьте! с какой осторожностью и концентрацией внимания я пытался снять первую стрелочку (сидят крепко), очень боялся сломать,. Ставим на места по очереди и по меткам стрелки. Ставим на места по очереди и по меткам стрелки

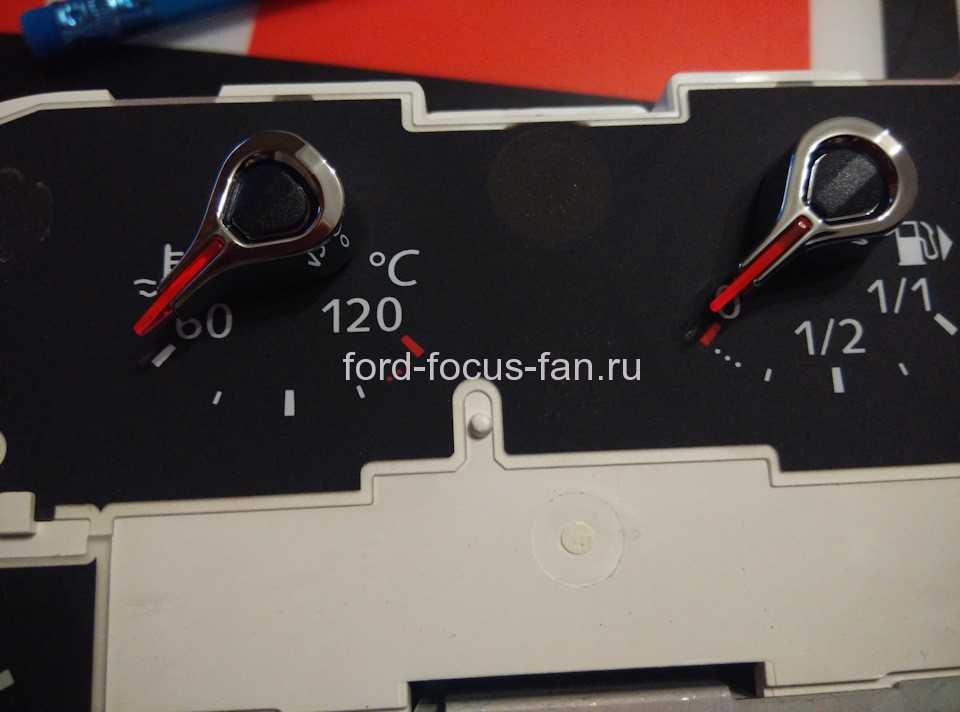

Ставим на места по очереди и по меткам стрелки

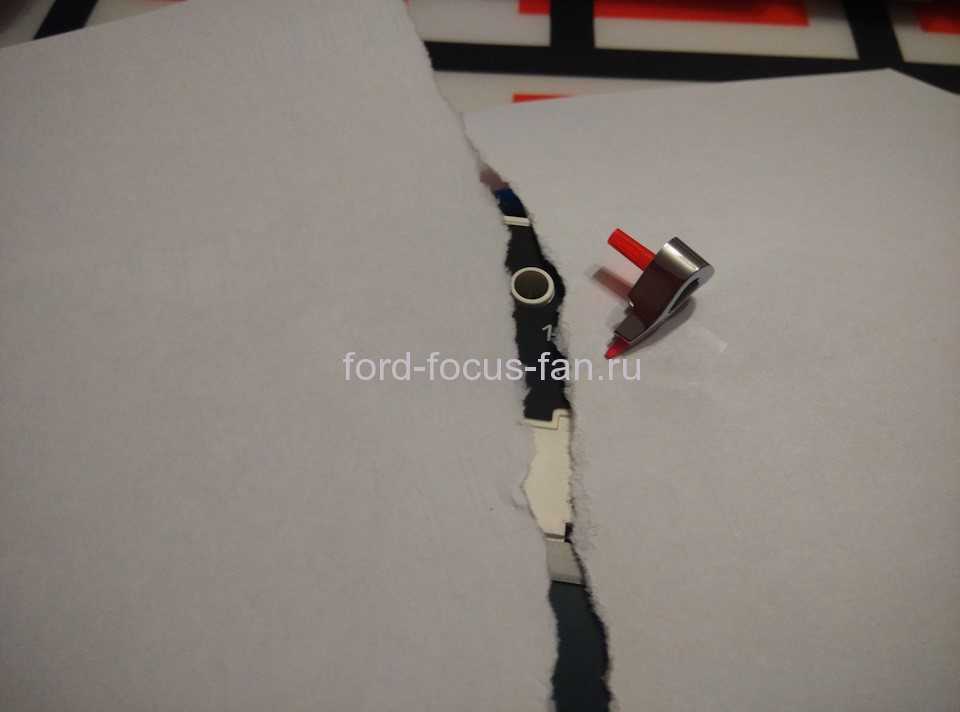

Подкладывайте газету- или бумагу

По поочередно разберём не забывая делать метки для стрелок

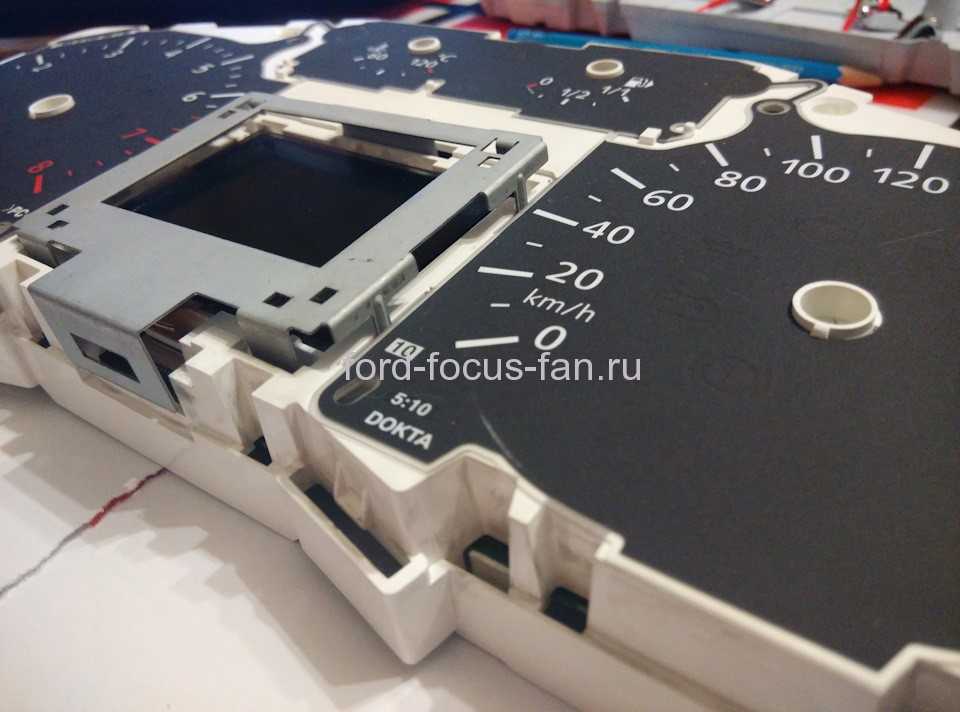

Снимаем крепеж дисплея БК

снимаем крепеж дисплея БК

Если контакты не попадут в гнезда, монитор работать не будет( или будет глючить), у меня они не показывали, а машина не заводилась (несколько контактов согнулись и не попали в гнездо.

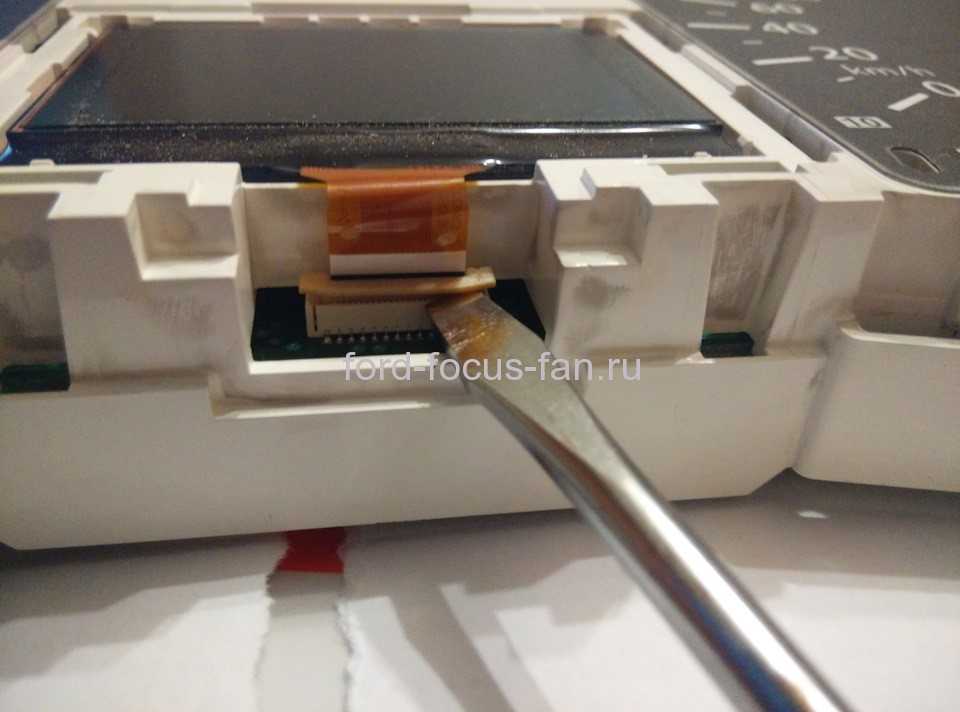

Отсоединяем шлейф БК с помощи отвертки

Теперь чтобы снять саму плату придется немного попотеть, так как она плотно закреплена на беленьких штырьках

Важно очень аккуратно пытаться снять плату иначе трещина и на помойку. Я снимал с помощью тонкого ножа, упирая его как можно ближе к крепежному штырю

Кислотой электроника не допоется пайке

Пайка с кислотой со временем разрушается, да еще и подъедает дорожки на плате. Для электроники используется либо канифоль (или спирто-канифольный флюс вроде ЛТИ-120), либо специализированные флюсы вроде

как можно ближе .И так, немного помучившись плата в моих руках!

Полностью готова для сборки

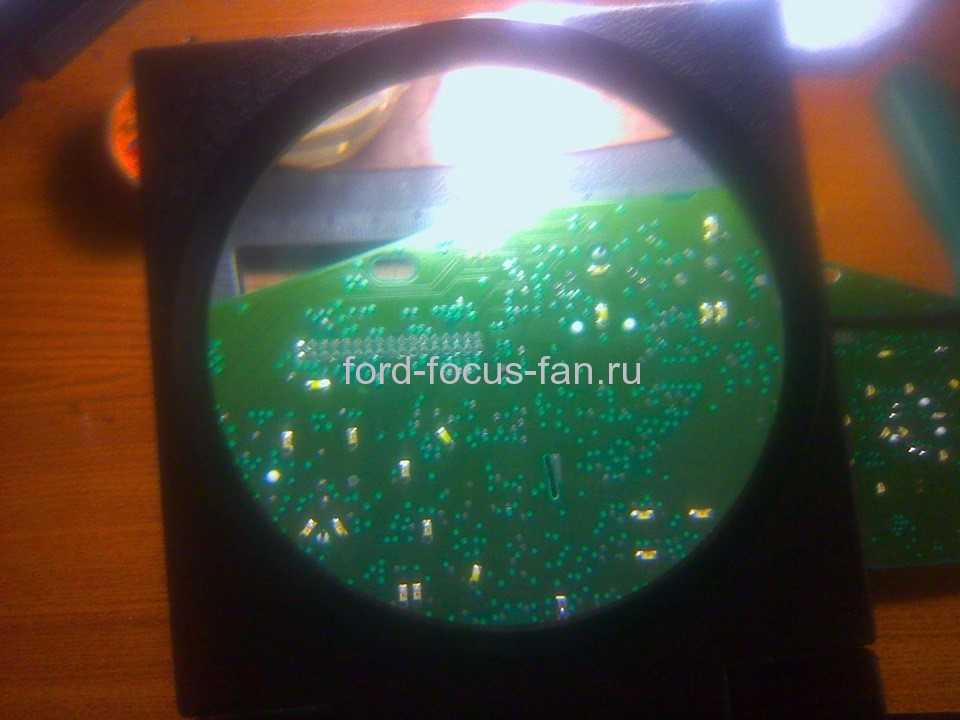

Ишим трещину через лупу

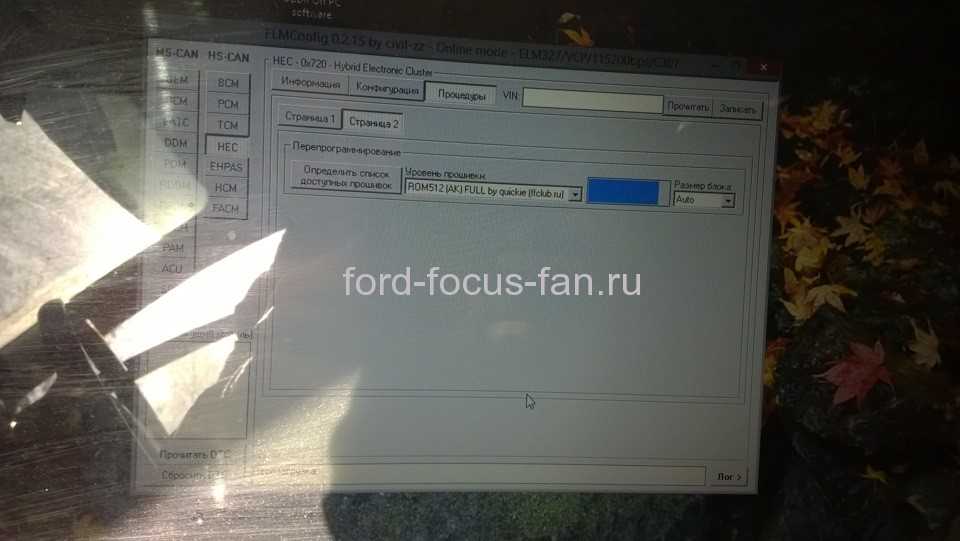

Прошивка передней понели

10.16. Ford Focus II. Снятие подрулевых переключателей, барабанного устройства спирального кабеля, соединителя переключателей и комбинации приборов

СНЯТИЕ ПОДРУЛЕВЫХ ПЕРЕКЛЮЧАТЕЛЕЙ, БАРАБАННОГО УСТРОЙСТВА СПИРАЛЬНОГО КАБЕЛЯ И СОЕДИНИТЕЛЯ ПЕРЕКЛЮЧАТЕЛЕЙ

Работу проводим при замене подрулевых переключателей, соединителя переключателей, барабанного устройства спирального кабеля.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.На автомобиле с консолью управления головным устройством звуковоспроизведения…

…отжав отверткой защелку…

…снимаем консоль управления.

Нажав на фиксатор колодки, отсоединяем колодку проводов от консоли.
Снимаем рулевое колесо (см. «8.1. Ford Focus II. Снятие рулевого колеса»).

Преодолевая сопротивление защелок…

…снимаем верхний кожух рулевой колонки.

Ключом Torx T-25 отворачиваем два самореза…

…и снимаем нижний кожух рулевой колонки.

Ключом Torx T-10 отворачиваем два самореза крепления правого подрулевого переключателя.

Снимаем правый подрулевой переключатель…

…и, нажав на фиксатор колодки, отсоединяем колодку проводов от переключателя.

Ключом Torx T-10 отворачиваем два самореза крепления левого подрулевого переключателя.

Снимаем левый подрулевой переключатель…

…и, нажав на фиксатор колодки, отсоединяем колодку проводов от переключателя.
Устанавливаем подрулевые переключатели в обратной последовательности.Для снятия барабанного устройства спирального кабеля…

…отсоединяем колодку проводов от барабанного устройства.

Ключом Torx T-10 отворачиваем четыре самореза крепления барабанного устройства.

Снимаем барабанное устройство спирального кабеля.
Устанавливаем барабанное устройство в обратной последовательности.Для снятия соединителя подрулевых переключателей…

…ключом Torx T-25 отворачиваем два винта верхнего крепления…

…и два винта нижнего крепления соединителя подрулевых переключателей.

Снимаем соединитель.
Устанавливаем соединитель подрулевых переключателей в обратной последовательности.

СНЯТИЕ КОМБИНАЦИИ ПРИБОРОВ

Комбинацию приборов снимаем для замены или при снятии панели приборов.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Снимаем верхний и нижний кожухи рулевой колонки «8.2. Ford Focus II. Снятие рулевой колонки»).

Ключом Torx T-25 отворачиваем два самореза крепления облицовки комбинации приборов к панели приборов.

Просовываем пальцы руки в щель между панелью приборов и облицовкой комбинации…

…и, покачивая ее в вертикальной плоскости, вытягиваем комбинацию приборов из ниши панели приборов.

Поворачиваем фиксатор…

…отсоединяем колодку жгута проводов от разъема комбинации приборов…

…и снимаем комбинацию.

При покупке новой комбинации приборов обращайте внимание на ее маркировку.
Устанавливаем комбинацию приборов в обратной последовательности.
Устанавливаем подушку безопасности пассажира в обратной последовательности

Как включить дальний свет на Форд Фокус 2

Наш заветный регулятор отмечен стрелочкой.

В некоторых комплектациях второго Фокуса установлен датчик света, который активируется включением автоматического режима работы фар. Авторежим включается поворотной ручкой на передней панели. Работает он так: датчик света установленный на борту автомобиля, измеряет степень освещённости пространства и при недостаточной освещённости включает ближний свет фар. Это удобно, к примеру, при проезде тоннелей или при внезапном изменении погоды, при наступлении сумерек, когда водитель может забыть включить ближний свет.

Переключаем регулятор в это положение.

В этом же положении ручки управления будем включать и дальний свет. Чтобы это сделать, необходимо потянуть подрулевой рычаг слева на водителя и подержать его в таком состоянии 2–3 секунды. Рычаг фиксироваться не будет, но дальний свет включится, а чтобы его выключить, можно либо потянуть рычаг в сторону водителя и удерживать 2–3 секунды, либо выключить ближний свет ручкой управления светом. Такая схема сбивает с толку многих начинающих фордоводов, но она по-своему удобна и практична. Не слепите встречных дальним светом и приятных всем путешествий!

Тянем эту ручку.

Стояночные огни

Во многих комплектациях реализована схема включения стояночных огней. Чтобы её активировать, нужно установить ручку напротив пиктограммы стояночных огней и вдавить переключатель на один щелчок, заглушив двигатель. Выглядит это так.

Включение парковочных огней.

Удобная штука, когда включаются габариты, а подсветка номера и приборной панели отключается в целях экономии заряда аккумулятора. Независимо от того, какой головной свет включён, мы можем в любой момент включить противотуманки, вытянув на себя на один щелчок ручку включения. Чтобы включить противотуманку сзади, вытягиваем ручку ещё на один щелчок на себя.

Размеры щеток

Для начала уделим внимание размерам трапеции стеклоочистителя на Форд Фокус 2, 3, 4. Рассмотрим как седаны, так и размеры задних дворников для хэтчбека

Стеклоочистители с индикатором желтого цвета, который свидетельствует о необходимости замены

Для лобового стекла

Из бачка омывателя на лобовое стекло поступает жидкость для очистки и удаления грязи. Эта жидкость подается через форсунки омывателя лобового стекла на Форд Фокус 3, 4, а также версиях рестайлинг.

Стандартные размеры дворников такие:

на водительской стороне — 26 дюймов или 65.26 см;
на пассажирской стороне длина щеток стеклоочистителя составляют 17 дюймов или 43.18 см.

Покупая дворники на Форд Мондео, Фокус 2, 3, 4 необходимо учитывать размеры щеток, поскольку именно указанные габариты рекомендованы автомобильным концерном.

В отзывах от других автомобилистов в Сети можно прочитать, что люди пытаются ставить на свои авто стеклоочистители нестандартных габаритов, однако:

это никоим образом не позволяет увеличить зону очистки, соответственно, никакого положительного результата от этого нет;
обычно такие попытки обусловлены невозможность приобрести щетки необходимых размеров.

Кнопка включения стеклоочистителей

К примеру, при необходимости можно будет установить щетку перед водительским местом с длиной 71 см, однако это повлечет за собой необходимость доработки определенные элементов. Или в крайнем случае можно будет приобрести более короткий очиститель для пассажирского сиденья. Если на это место установить очиститель с длиной 16 дюймов, это приведет к снижению зоны очищения стекла, а при выборе 18-дюймового дворника очистители будут цепляться друг за друга.

Для заднего стекла универсала и хетчбека

Что касается выбора очистителей для Форд Фокус 2, 3, 4 моделей в кузове хэтчбек или универсал, то в этом случае размеры будут следующими:

для хэтчбека габариты очистителей составляет 14 дюймов 35.5 см;
для моделей в кузове универсал размеры трапеции дворников составляют 11 дюймов или 27.9 см.

Но если верить отзывам автовладельцев в сети, то на модели в кузове хэтчбек можно без труда поставить дворники размерами 45, 50 и 51 см, но следует учитывать, что самые большие могут поцарапать стекло. Что касается Фокусов в кузове универсал, то на них можно ставить очистители с габаритами до 33 см, а при выборе больших дворников придется производить доработку самого поводка (автор видео — канал Сделай Сам).
