Особенности подбора ксеноновых ламп на Форд Фокус 2

Чтобы правильно подобрать ксеноновые лампочки, нужно учитывать следующие факторы:

маркировку и ГОСТ;
параметры цветовой температуры;
особенности конструкции;
технические характеристики;
эксплуатационные свойства;
ценовую характеристику.

Оптика для рестайлинга Бюджетным вариантом является комплект фар Matrix Light корейского производства. Они адаптированы под российского покупателя, учтены климатические условия России, сделано совмещение с электроникой, блок розжига имеет небольшие размеры.

В противотуманные фары лучше всего устанавливать ксеноновые элементы SHO-ME с цоколем H11. При замене ДХО ксеноном следует быть осмотрительными, так как свет выходит очень яркий. Если возникло желание просто приукрасить авто, то лучше для ДХО использовать светодиоды.

«Форд-Фокус 2» — регулировка фар. Как определить, нужна ли настройка? На что влияет сбитая регулировка?

Автомобиль С-класса Ford Focus 2 с завода оснащается оптикой высокого уровня. В зависимости от комплектации за внешнее освещение отвечает рефлектор с галогенной лампой или линза с ксеноном и автоматическим омывателем. Регулировка света фар «Форд-Фокуса 2» требуется достаточно редко из-за качественного внутреннего механизма. Но из-за попадания в большую яму на дороге или небольшую аварию возможно смещение линзы или отражающего элемента. В таком случае лучше провести регулировку.

Как определить, что требуется настройка оптики?

Регулировка фар ближнего света на «Форд-Фокусе 2» требуется в случае недостаточного освещения дорожного полотна в темное время суток. Визуальные признаки сбитой настройки в фаре:

Встречные водители часто стали моргать дальним светом фар при движении по трассе в ночное время суток.
Пучок света смещен вправо или влево и не освещает основную часть дороги.
Световой поток стал заметно тусклее и направлен вверх, освещая при этом верхнюю часть деревьев, столбов, домов.
Луч сильно опущен вниз, освещения не достаточно в темное время суток даже при включении дальнего света.

В случае появления перечисленных выше проблем нужно проверить, в какое положение поставлена ручка электрического корректора фар в салоне. При необходимости вернуть регулятор в позицию «0» и убедиться, не устранена ли неисправность. Регулировка фар «Форд-Фокуса 2» (рестайлинг и дорестайлинг) может сбиться случайным нажатием на клавишу регулировки пучка фар из салона. Если настройки корректора верны, то потребуется регулировка механизма фары.

На что влияет регулировка? Сложно ли настроить оптику самостоятельно?

Правильная настройка светового пучка главным образом влияет на безопасность. От этого параметра зависит дальность обзора не только в темное время суток, но и в дождь, туман, снег. Неправильная регулировка может привести к серьезным последствиям, например, если водитель не заметит сломавшийся автомобиль на трассе или сильно ослепит встречного автовладельца.

Регулировка фар «Форд-Фокуса 2» не потребует много времени. Но нужна определенная подготовка автомобиля перед проведением работ:

Фары автомобиля должны быть чистые.
Следует проверить давление в колесах и накачать до параметров, заявленных на стойке авто или обшивке двери.
Запастись необходимыми инструментами: рулетка, отвертка, звездочка-torx, мелок или маркер.
Предварительно найти ровную площадку со зданием или стеной.

После несложных приготовлений можно приступать к настройке. Регулировка фар «Форд-Фокуса 2» по времени займет 15-20 минут.

Как самостоятельно отрегулировать фары?

Для правильной настройки головной оптики нужно выполнить шаги:

Поставить авто фарами к стене на расстоянии 3 метров.
Включить ближний свет фар и замерить высоту границы пучка от земли.
Граница линии света должна быть на 35 миллиметров меньше, чем высота от земли до лампочки автомобиля.
При замере максимальное значение расстояния центра пучка от обеих фар должно быть равно 1270 миллиметров.
Для удобства регулировки следует отметить на стене мелком или маркером небольшие линии, на которые должен падать свет.

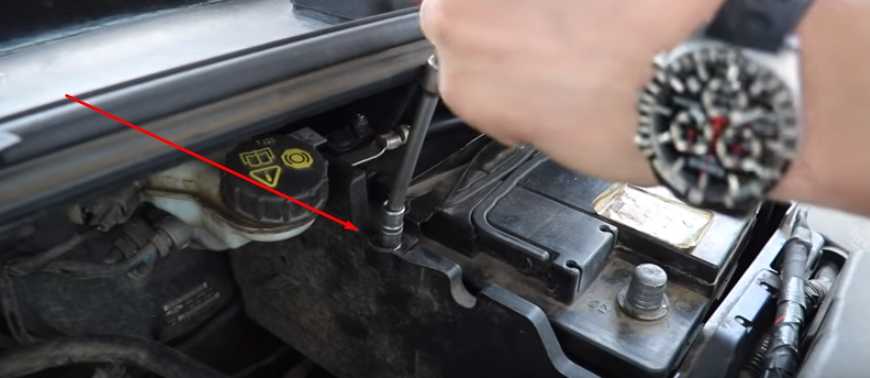

Открыть капот. Найти сверху фары регулировочные винты, они сделаны под обычную отвертку или звездочку-torx.
Винт на боковом краю фары автомобиля отвечает за поворот влево и вправо.
Винт, расположенный в центре фары, отвечает за наклоны вверх и вниз.
Настроить с помощью винтов пучок света по заранее отмеченным линиям на стене.

Регулировка фар «Форд-Фокуса 2» не требует много времени и специальных знаний. После проведенных работ следует закрыть капот и проехать по плохо освещенным местам. Убедившись в правильной работе световых приборов, настройку можно считать оконченной.

Регулировать самостоятельно или в сервисе

Регулировка фар «Форд-Фокуса 2» в сервисном центре может обойтись в 1000-2000 рублей. Однако проверка стоит намного дешевле – 200-300 рублей. Чтобы сэкономить, можно самостоятельно провести работы по настройке, а в сервисе дополнительно проверить углы головного света на специальном стенде.

Несмотря на простоту, регулировка света головной оптики – это очень важная и ответственная работа, от которой зависит безопасность не только автовладельца, но и других транспортных средств. Именно поэтому после выполнения самостоятельно настройки все-таки нужно заехать на станцию технического обслуживания и сделать экспресс-проверку.

В случае правильного выполнения всех рекомендаций дополнительная регулировка не потребуется, а автовладелец наглядно убедится в том, что оптика не ослепит встречного водителя.

Читайте НАС ВКонтакте

Регулировка фар на Форд Фокус 2

В Форд Фокус 2 регулировка фар осуществляется с помощью двух винтов, отвечающих за горизонтальное и вертикальное положения рефлектора. Для самостоятельной настройки нужна небольшая подготовка:

Проверить давление в шинах. При необходимости накачать колеса до требуемых значений, указанных в руководстве по эксплуатации или табличке за водительской стойкой.
Очистить багажное отделение от лишнего груза.
Наполнить топливный бак минимум до половины.
Выбрать ровную площадку с ровной стеной (это могут быть ворота гаража, стена магазина, дома или ровный забор).
Приготовить инструменты (рулетка, крестовая отвертка, ключи Torx, мел или маркер).
В зависимости от комплектации для регулировочных винтов нужен ключ-зведочка Torx или шестигранник «на 7».

Для правильной регулировки нужно тщательно отмыть стекло фар от загрязнений и насекомых. Корректор фар Форд Фокуса 2 выставляется в положение «0».

Регулировка оптики не занимает много времени, не требует определенных знаний. Для настройки нужно выполнить шаги:

установить автомобиль на площадке перед стеной на расстоянии ровно в 3 метра;
открыть капот, включить ближний свет;
замерить высоту положения лампы относительно земли, перенести линию с такой же высотой на стену;
отметить центр нашего автомобиля вертикальной линией на стене;
между центрами пучка от левой и правой фары, при помощи винта, установить расстояние в 1270 мм (центр пучка находится на месте перехода горизонтальной границы в направленную галку);
положение горизонтальной линии — на 35 мм ниже отмеченной ранее высоты положения лампы;
когда указанные значения верны, то регулировку оптики можно считать законченной.

В Ford Focus 2 рестайл и дорестайл настройка фар ничем не отличается, кроме расположения винтов, регулирующих свет.

Требования

Фара головного света во всех генерациях Фокуса полностью соответствует требованиям по безопасности транспортных средств. Передний ближний свет фар выдает четкий луч с резкой границей и ступенькой в сторону обочины для правостороннего движения. За дальний свет отвечает отдельный модуль, настройки которого зависят от положения рефлектора блока ближнего света.

Все комплектации Фокуса оснащены электрической регулировкой пучка. Модели с ксеноновыми лампами оснащены автоматическим корректором, он устанавливает высоту луча соответственно положению кузова. Базовые версии с галогеновыми лампами позволяют настраивать параметры пучка с помощью клавиши в салоне.

Светотеневая граница не должна превышать положение глаз человека, едущего навстречу, иначе он будет ослеплен, что может привести к трагическим последствиям. Горизонтальное положение левой оптики должно совпадать с правой. При отклонении требуется регулировка положения отражателей в соответствии с требованиями ГОСТ Р 51709-2001.

Это интересно: Размеры аккумулятора для Форд Фокус 2

Процесс установки устройства

Купить автокорректор фар и установить его на автомобиль можно в автосервисах, мастерских или на СТО. Очевидно, что цена такой установки может «кусаться». А при наличии некоторых умений можно поставить корректор на авто своими руками.

Можно даже самому изготовить автокорректор полностью. Конечно, своими руками собрать современный динамический корректор нереально. Но некоторые умельцы способны самостоятельно собрать электромеханическую версию прибора.

Блок управления – центральный элемент системы – можно приобрести отдельно, и цена его может быть весьма невысокой. Работает же система на моторедукторах, устанавливаемых на каждую фару.

Кроме того, чтобы собрать корректор, понадобятся соединительные элементы, клеммы, провода:

многожильные кабеля с сечением 0,35 м2 длиной 1,65 м (5 шт.) и 2,55 м (5 шт.);
трубки ПВХ – 2;
клеммы типа «мама» — 20 ед.;
колодки (1 на 5 контактов и 2 на 11);
провода для подключения питания – размер зависит от модели автомобиля.

Чтобы установить автокорректор фар своими руками понадобится сначала демонтировать штатное устройство:

Пережать трубки в районе аккумулятора и опустошить их.
Демонтировать главный цилиндр.
В салоне транспортного средства с помощью свечного ключа снять рычаг управления с блока автокорректора.
Достать блок и извлечь трубопроводы.
Приготовить необходимый набор для проведения проводки, соединяющий все составляющие части устройства, нарезав соответствующие провода необходимого размера.
Припаять клеммы.
Провести проводку через отверстие моторного щита авто, на место демонтированного трубопровода.
Вставить клеммы в гнезда для подключения моторедукторов.
Подключить провода питания и 4 клеммы «мама» (клемма №10, выключатель №64, блок питания заднего противотуманного фонаря);
Подключить массовый провод при помощи свободной клеммы, которая идет к реле зажигания.
Поместить редукторы на штатное место. Для закрепления использовать прокладки.

После того как автокорректор установлен, производится настройка фар в положении, которое впоследствии будет восприниматься системой как нулевое.

Гораздо проще устанавливается корректор, произведенный фабричным способом, так как, как правило, все необходимые элементы к нему прилагаются.

Автокорректор фар

Автокорректор фар на Hyundai Solaris

Кивок приветствия автокорректора фар

Автокорректор фар Pontiac Vibe

«Зенит» — автоматический корректор наклона фар

Настройка положения фар в Фокус 3

Требования для настройки галогеновых фар в Фокусе третьей генерации ничем не отличаются от автомобиля второго поколения. Неизменными остаются параметры удаленности от стены и этапы подготовки перед проведением работ. Центры пучка фар располагаются на расстоянии, равном 1280 мм, так как автомобиль немного шире.

Главное и единственное отличие — регулировочный винт: для него потребуется особый шестигранный ключ «на 8». Приобрести инструмент можно в автомобильном магазине или на рынке.

В максимальных комплектациях устанавливаются ксеноновые лампы. В таком случае придется обращаться в официальный сервис со специальным оборудованием. Линзы Фокуса 3 модели регулируются только оптическим стендом, который автоматически определяет пучок света и указывает необходимые настройки.

Регулировка фар своими руками: советы и рекомендации

Настройка и регулировка фар — требуемая для каждого водителя процедура. Даже если автолюбителю кажется, что незначительные несоответствия углов наклона потока световых лучей не влияют на вождение по неосвещенной местности, на практике оказывается, что настройка света фар автомобиля спасает немало жизней.

Правильная и окончательная регулировка фар – дело профессионалов

Регулировка фар «Форда Фокус 2» и любой другой модели авто необходима.

Если замечаете «моргание» водителей встречных машин, проверьте, все ли с ней в порядке. Можете не тратить свое время, но потратить деньги, обратившись на СТО. Также можно провести регулировку фар форд фокус 3 своими руками.

Существует два метода построения схемы регулировки фар. Из материалов, которые понадобятся вам для самостоятельного регулирования — мел или малярный скотч.

Первый метод

Чтобы исправить корректор фар «Лада Гранта» или другого авто для ближней оптики, вам понадобится ровный участок. Его одна сторона упрется в стену (в идеале — гаражную). Требования к стене следующие:

строго вертикальная;
без неровностей, углов или выпуклостей.

Даже небольшое несоответствие при регулировке фар может привести к тому, что фары слепят встречный транспорт Чтобы подготовиться к работе, проведите на стене ровную линию, которая визуально разделит авто на две половины. Просто установите машину напротив стены, отмеряйте половину ее высоту, после чего выезжайте оттуда. Когда осветительные приборы раздельные, измеряйте каждый прибор. После этого приступайте к черчению еще одной линии, которая будет ниже первой на 5 см. Настройка света фар автомобиля далее требует измерение длины от лампочки до дороги и от лампочки до центра автомобиля. А перекресток этих прямых и будет центром осветительного прибора.

Для регулировки света фар своими руками автомобиль должен располагаться от стены на расстоянии 7 м. После включения ламп проверьте следующие параметры:

соответствует ли угол наклона оптики прямой, которую вы прочертили;
в месте, где пятно света идет вверх, оно должно соответствовать пересекающимся прямым.

Настойка дальней оптики происходит аналогичным образом, но ориентироваться следует на верхнюю линию.

Второй метод

Регулировка света фар своими руками требует наличия машины и гаражной стены. Автомобиль устанавливается в десяти метрах от стены, соответствующим образом готовится — заправляется, а резина накачивается. За рулем сажают человека, соответствующего весу владельца.

Алгоритм регулировки фар своими руками далее таков:

пометьте на стене участки, которые полностью соответствуют центральной части оптики. Это делается на том же расстоянии, что и в реальной жизни;
соедините две точки прямой;
начертите пару отрезков. Первый из них расположен выше на 0,22 м, а второй — ниже на 0,12 м.

После того как вы нанесли разметку, обозначьте ширину светового пучка корректора на 0. Второй линии должно соответствовать ограничение пятен света основных ламп, а третьей — верхняя граница противотуманок. Пересекаться потоки света (их горизонтальная и наклонная часть) обязаны в точке пересечения ниже и выше центра лампочек на 12 и 22 см соответственно. Следите, чтобы винты корректора располагались в штатном положении. Когда имеется гидрокорректор фар ВАЗ 2110 или другого авто, настраивайте его сообразно нагрузке, учитывая количество пассажиров в салоне, наличие груза и его массу.

Образование: Самарский автодорожный колледж. Инженер телекоммуникаций и электроники. Водитель второй категории/автослесарь. Навыки ремонта машин отечественного производства, ремонт ходовой, ремонт тормозной системы, ремонт коробок передач, кузовные…

okuzove.ru

Первая модель

В Фокусе 1 поколения с завода устанавливаются только галогеновые фары. Они легко поддаются самостоятельной регулировке.

Перед началом работ нужно отмыть фары, наполнить бак, очистить багажник. Регулировка осуществляется на расстоянии 3 м от стены на ровной поверхности. В отличие от ФФ второго поколения, высота светотеневой границы должна быть на 5 мм ниже от высоты лампы ближнего света до линии земли. Рефлектор меняет положение с помощью 2 винтов.

Правильная настройка фар обеспечит не только хорошую видимость во время движения, но и не доставит неудобств водителям во встречном потоке. Проверку светового пучка Фокуса нужно проводить не менее 1 раза в год при проведении ТО.

Recommendations

Comments 10

у меня для регулировки подошел простой карандаш)))

Понял))) а то светят низко и кучно в центр)

обычно для регулировки машину ставят напротив стенки в нескольких метрах, дальний должен светить горизонтально)

по правильному так и есть, но я просто немного поленился, а с другой стороны, они с завода отрегулированы, я просто немного приподнял на одинаковую высоту, в принципе корректор делает тоже самое, но его не хватает!

Бред не пишите если не знаете. Горизонтально фары будут светить в никуда и освещать воздух перед собой вместо дороги. На любой фаре написано -1.0% (или -0.6%, или -1.8% — у кого как). Суть настройки в измерении расстояния от фары до стены, и сравнении потом высоты от земли до точки на фаре и от земли до СТГ на стене. Например, если маркировка -1.2%, то в 3 метрах от стены галка СТГ должна быть на 3.6 см ниже точки фары. Т. е. пучок света должен плавно снижаться и освещать дорогу на оптимальном расстоянии. Настроите выше — свет будет рассеиваться по пути, и не освещать дорогу должным образом, ближе — светить под ноги. Можно потом выехать ночью за город, и чуть донастроить, но скорее всего предписанная заводом настройка оптимальна. И эту настройку надо требовать у дилера при покупке в рамках предпродажной подготовки, а не крутить потом винтики, руководствуясь гаражными байками.

Предписанная заводом настройка ужасна, светит под бампер, ночью со встречкой и вообще по населённому пункту и по трассе страшно на ближнем ездить, ничего не видно. поэтому пришлось выехать на трассу (за город) и донастроить. Горизонтально «в никуда» они не светят, а стем уклоном который был настроен заводом, я их приподнял так же как корректор из салона поднимает, т.е. равномерно на сколько левую, настолько и правую, но это ни в коем случае не означает что но стали светить на одном горизонтальном уровне. А с дилерами даже связываться не хочется, потому что там такие классные «мастера»…

Каким ключиком регшулировал. Сам хочу но то ключ мал, то великоват! Подобрать не могу)

шестигранник на 7

Каким ключиком регшулировал. Сам хочу но то ключ мал, то великоват! Подобрать не могу)

или как Я, плоской отвёрткой! Крутится без усилий, легко (он пластмассовый)!

Когда необходимо поменять цилиндр сцепления?

Замена цилиндра сцепления Форд Фокус 2 обычно требуется при его чрезмерном износе. В таком случае возникает течь рабочей жидкости. При осмотре ГЦС обнаруживаются трещины, поломка штуцеров, механические повреждения корпуса.

Первым признаком протечки является попадание тормозной жидкости в салон. Ее следы появляются на моторном щитке. Разгерметизация ГЦС ведет к снижению уровня жидкости в бачке.

Заменять главный цилиндр требуется и при ненормальной работе сцепления. При выходе ГЦС из строя водителю приходится нажимать на педаль по несколько раз. Возникает завоздушивание гидропривода. Разъединение двигателя и трансмиссии происходит не до конца. Передачи переключаются с усилием и ударными нагрузками. Эффективность работы тормозов снижается.

В продаже есть ремонтные комплекты. Применять их стоит при износе или повреждении резиновых уплотнителей. Если же есть серьезные повреждения, проводить ремонт узла нет смысла — требуется замена ГЦС в сборе.

Особенности регулировки фар

Итак, настройка фар выполняется с помощью специальных регуляторов, которые находятся на корпусе. Регулировка происходит в несколько этапов. Для начала необходимо обеспечить нормальное давление в шинах автомобиля, поскольку это влияет на направление световых потоков. После этого выполняем следующие действия:

устанавливаем автомобиль на ровную поверхность перед стеной на расстоянии в 3 метра (если внутри нет пассажира и водителя, то нужно положить какой-то груз, который будет равен им по весу);
наносим разметку на стену согласно установленной схеме (схему можно найти в интернете), причем поперечная ось должна соответствовать нулевой линии;
немного раскачиваем автомобиль, чтобы подвеска приняла нормальное положение;
измеряем длину отрезка от пола до центра фары;
включаем ближний свет фар.

После этого можно приступать непосредственно к регулировке, а делать это нужно по отдельности для каждого фонаря. Второй в это время должен быть закрыт какой-то тряпкой. Изменяем положение пучков света с помощью регуляторов на корпусе фар до тех пор, пока оно не будет соответствовать схеме на стене.

Итак, подводя итог, можно сказать, что регулировка света фар – это важное и нужное мероприятие, которое можно провести самостоятельно. Благодаря правильной настройке оптики обеспечивается безопасность дорожного движения в темное время суток

Если же фары светят плохо, то это может привести к аварийной ситуации и ДТП. Своевременная регулировка сможет избавить от подобных неприятностей.

Андрей Павлюк

Автомобили прочно укрепились в каждой семье и стали отличными помощниками в большинстве задач. Автовладельцы нередко выбирают Ford Focus за вместительный салон, крепкую подвеску, надежные силовые агрегаты и современный дизайн кузова.

При движении каждый водитель случайно попадает в выбоины на асфальте, из-за которых постепенно сбивается настройка рефлекторов головного света. Регулировка может потребоваться и после замены ламп ближнего и дальнего света.

Регулировка фар Форд Фокуса 2 поможет не только восстановить правильный пучок света, но и снизить вероятность ослепления встречных водителей. Верные настройки оказывают сильное влияние на освещение обочины и дальность видимости при снегопаде или дожде.

Разбор и замена фары

Разборка и ремонт фары автомобиля требуется при необходимости очистки внутренней поверхности, замены стекла или отражателя, а также при намерении подвергнуть оптику переделке, например, для установки линзованных элементов.

Снимаем фару головного света правильно

Как снять фару Форд Фокус 2, было сказано выше. Крепление осуществляется одним болтом к поперечине моторного отсека и двумя пластиковыми защелками. В этом оно не отличается от фар дорестайлинговой модели.

Для демонтажа оптики не нужны помощники, все работы нетрудно выполнить в одиночку.

Разбираем фару

Перед тем, как разобрать демонтированную фару, необходимо заранее подыскать себе помощника, поскольку без посторонней помощи это сделать очень трудно. Можно испортить корпус или стекло, времени эта процедура займет достаточно много.

Чтобы разобрать фару, потребуются следующие инструменты:

монтажный фен с регулировкой температуры;
скальпель или острый нож;
плоские отвертки с тонким лезвием.

Стекло крепится в корпус в фигурном пазу П-образной формы. Паз полностью залит герметиком. Для размягчения клеящего элемента нужно на фене выставить температуру 250-350 гр. Помощник должен держать нагреватель над стыком на расстоянии нескольких сантиметров. После прогрева шва, скальпелем подрезают герметик, одновременно продвигая фен на следующий участок. После подрезки, продолжая нагревать, заводят отвертку в промежуток между стеклом и корпусом, аккуратно раздвигают их.

Склейку выполняют при помощи высокотемпературного герметика. Продолжительность застывания указывается производителем материала. Все это время стекло и корпус должны быть зафиксированы от сдвигов.

Распайка фары Ford Focus

При повреждении разъема питания или колодок ламп (обрыв проводов, оплавление) их необходимо заменить. Колодки поступают в продажу как пустые, без клемм, так и с вмонтированными клеммами и отрезками проводов. Порядок действий при установке новых элементов различается.

В первом случае провода от старой колодки отрезают. Затем специальной обжимкой крепят клеммы и закрепляют их в разъеме. Чтобы не запутаться в положении и порядке проводов, перемонтировать лучше по одному, устанавливая его со старого разъема в новый на аналогичное место.

Для установки новой колодки с проводами вместо старой, надо очистить концы от изоляции и соединить их скруткой. Ее желательно пропаять для увеличения надежности. Место соединения изолируют лентой. Более практично вместо изоленты использовать отрезки термоусадочной трубки, которую надевают на провода перед их соединением. После нагрева при помощи фена струей горячего воздуха место соединения будет надежно изолировано.

Предохранители и реле

В Ford Focus 2 блок реле и предохранителей находится в салоне под бардачком (вещевым ящиком). Чтобы его снять, нужно повернуть один или два фиксирующих зажима.

В автомобилях до рестайлинга за освещение отвечают такие предохранители:

№	Ток, А	Назначение
37	10	Дальний левый
38	10	Дальний правый
45	10	Ходовые огни, ДХО
48	20	Ближний свет, ДХО
60	15	Ближний правый
61	15	Ближний левый
69	20	Противотуманные фары
71	10	ДХО

Реле К5 отвечает за включение ДХО.

После рестайлинга предохранители освещения имеют иное расположение:

№	Ток, А	Назначение
110	10	ДХО
113	10	ДХО
116	20	Противотуманные фары
135	20	ДХО
139	10	Дальний правый
140	10	Дальний левый
142	15	Ближний правый
143	15	Ближний левый

Реле Р1 и Р2, расположенные на внутренней стороне блока предохранителей, отвечают за включение ближнего и дальнего света соответственно.
