Ниже вы сможете найти схемы и обозначения основных узлов. Как и любой другой автомобиль, Форд Мондео 1, Фокус 1, 2, 3, 4, рестайлинг оборудуется блоком предохранителей, элементы которого позволяют защитить электрооборудование авто от скачков напряжения. Но помимо основного БП, Фокус 4, 3 или любой другой также оснащается еще одним блоком, в котором установлены реле.

Электросхема блока с реле Обозначение реле Без системы зажигания запустить двигатель не получится, поэтому предлагаем ознакомиться со схема электропроводки форд фокус 3 ее подключения и обозначения основных компонентов.

Система управления двигателем и обозначение основных узлов и элементов Не менее важным моментом, с которым должен быть знаком любой фокусовод, является схема подключения генераторного устройства. Как сказано выше, от функционирования этого девайса зависит многое, поэтому знать о его подключении в любом случае.

Схема подключения генератора и обозначение элементов Распространенные неисправности Ниже приведены основные неисправности, которые проявляются в работе электроники Форд Фокус 3, 4, 2, 1: На схема электропроводки форд фокус 3 авто довольно часто обламываются кабеля в крышке двери багажного отделения. Проблема решается путем снятия пластиковой обшивки и замены электрического замка. Как правило, основная причина в появлении дефекта кроется в достаточно плохой герметичности источников освещения, поэтому при монтаже ламп необходимо все сделать правильно.

Кроме того, при покупке следует отдать предпочтение более качественным устройствам. На сегодняшний день в продаже можно встретить пять видов лампочек от разных производителей.

И первый, и второй Фокусы, а также другие модели часто схема электропроводки форд фокус 3 такой проблемой, как отказ работоспособности электрических стеклоподъемников, особенно в сложных климатических условиях.

Если это произошло, единственным выходом будет извлечение предохранителей из гнезда установки на минут с последующей их установкой обратно. После установки стеклоподъемники необходимо поднять до упора вверх, при этом кнопку управления необходимо удерживать на протяжении нескольких секунд.

Если такие действия не позволили решить проблему, можно попытаться демонтировать шестеренку с датчиком Холла и развернуть ее на градусов автор видео — SPN. Меры профилактики Что необходимо знать об электросети: В Форде Фокус 1 поставлены электропредохранители имеющие плоские разъемы. В электропредохранителях такой конструкции во время перегрузки перегорает тонкий плавкий проводок.

Однако предохранитель может перегореть и в случае перегрузки электроцепи работой дополнительными электроприборами, к примеру, мощным аудиооборудованием, усилителями или фонарями высокой мощности. Также есть риск перегорания предохранителя в случае подключения через прикуриватель пылесоса и холодильника.

Желательно такие работы доверять профессионалу, специализирующемуся на электрооборудовании автомобилей.

Что входит в электросхему?

Электрическая схема автомобилей Форд Фокус 1, 2, 3, 4, Форд Транзит, Форд Скорпио включает в себя множество различных узлов. Основными компонентами, питающими сеть электрооборудования, являются, как известно, аккумулятор и генераторное устройство. Система зажигания устроена таким образом, что передача искры для воспламенения горючей смеси осуществляется по высоковольтным проводам. Ниже вы сможете найти схемы и обозначения основных узлов.

Как и любой другой автомобиль, Форд Мондео 1, Фокус 1, 2, 3, 4, рестайлинг оборудуется блоком предохранителей, элементы которого позволяют защитить электрооборудование авто от скачков напряжения. Но помимо основного БП, Фокус 4, 3 или любой другой также оснащается еще одним блоком, в котором установлены реле.

Электросхема блока с реле Обозначение реле

Без системы зажигания запустить двигатель не получится, поэтому предлагаем ознакомиться со схемой ее подключения и обозначения основных компонентов.

Система зажигания Форд Фокус 1,2 3, 4

Также следует выделить ЭСУД – электронную систему управления мотором.

Система управления двигателем и обозначение основных узлов и элементов

Не менее важным моментом, с которым должен быть знаком любой фокусовод, является схема подключения генераторного устройства. Как сказано выше, от функционирования этого девайса зависит многое, поэтому знать о его подключении в любом случае нужно.

Схема подключения генератора и обозначение элементов

Схема проводки форд фокус 2 рестайлинг

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.

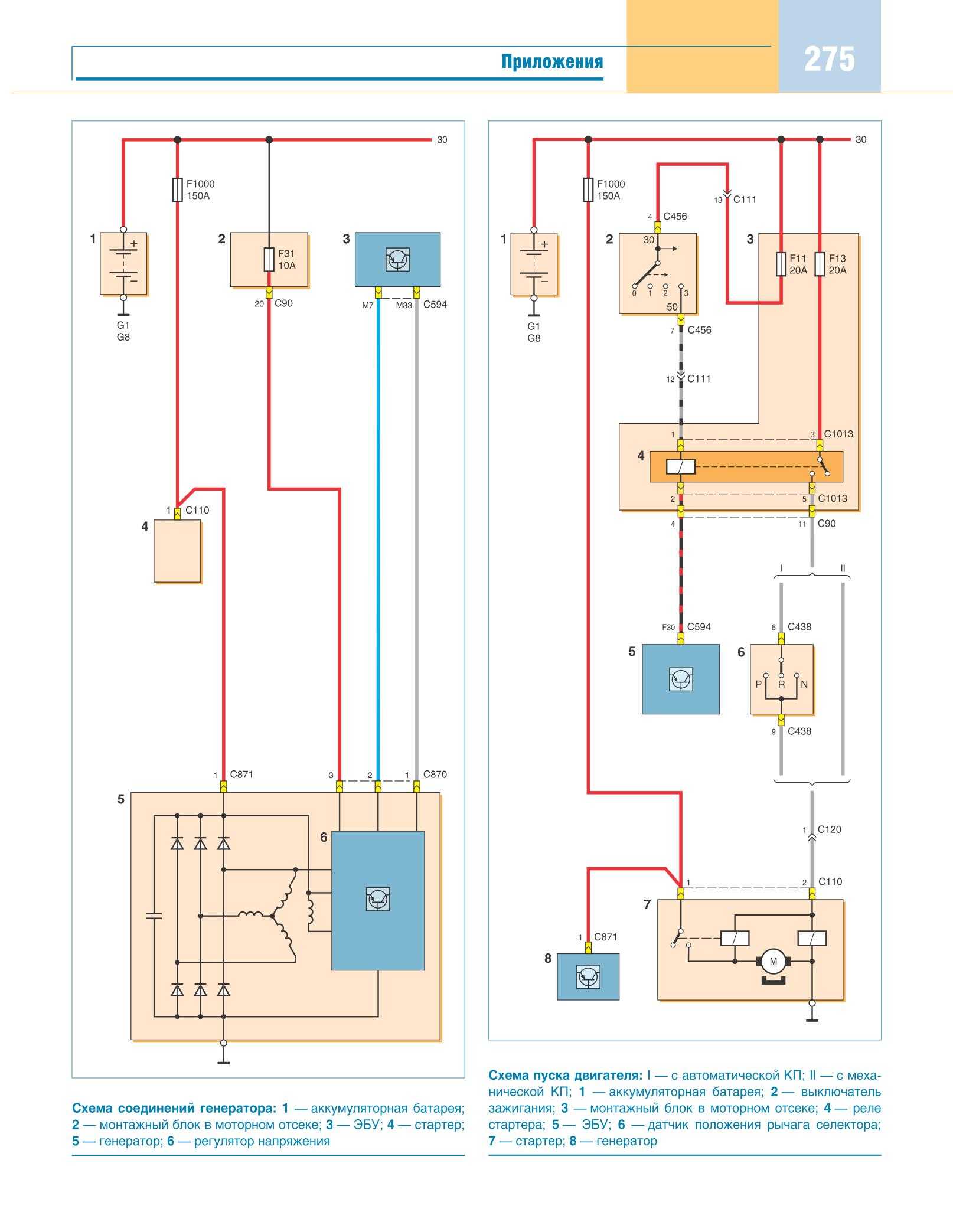

1. Схема соединений генератора и пуска двигателя. Лист 1
2. Схема соединений генератора и пуска двигателя. Лист 2
3. Электронная система управления двигателем. Лист 1
4. Электронная система управления двигателем. Лист 2
5. Система зажигания
6. Схема подключения форсунок и вентилятора охлаждения
7. Блок управления ABS/ESP. Лист 1
8. Блок управления ABS/ESP. Лист 2. Начало схемы адаптивного освещения
9. Адаптивное освещение. Лист 2
10. Адаптивное освещение. Лист 3
11. Блок фар с ксеноном. Лист 1
12. Блок фар с ксеноном. Лист 2
13. Габаритный свет
14. Система автоматического включения габаритов
15. Сигналы торможения
16. Указатели поворота и аварийная сигнализация. Лист 1
17. Указатели поворота и аварийная сигнализация. Лист 2
18. Монтажный блок в моторном отсеке
19. Предохранители монтажного блока в моторном отсеке
20. Реле в монтажном блоке моторного отсека
21. Монтажный блок в салоне

Схема соединений генератора и пуска двигателя. Лист 1

Схема соединений генератора и пуска двигателя. Лист 2

Электронная система управления двигателем. Лист 1

Электронная система управления двигателем. Лист 2

Схема подключения форсунок и вентилятора охлаждения

Блок управления ABS/ESP. Лист 1

Блок управления ABS/ESP. Лист 2. Начало схемы адаптивного освещения

Адаптивное освещение. Лист 2

Адаптивное освещение. Лист 3

Блок фар с ксеноном. Лист 1

Блок фар с ксеноном. Лист 2

Система автоматического включения габаритов

Указатели поворота и аварийная сигнализация. Лист 1

Указатели поворота и аварийная сигнализация. Лист 2

Монтажный блок в моторном отсеке

Предохранители монтажного блока в моторном отсеке

Реле в монтажном блоке моторного отсека

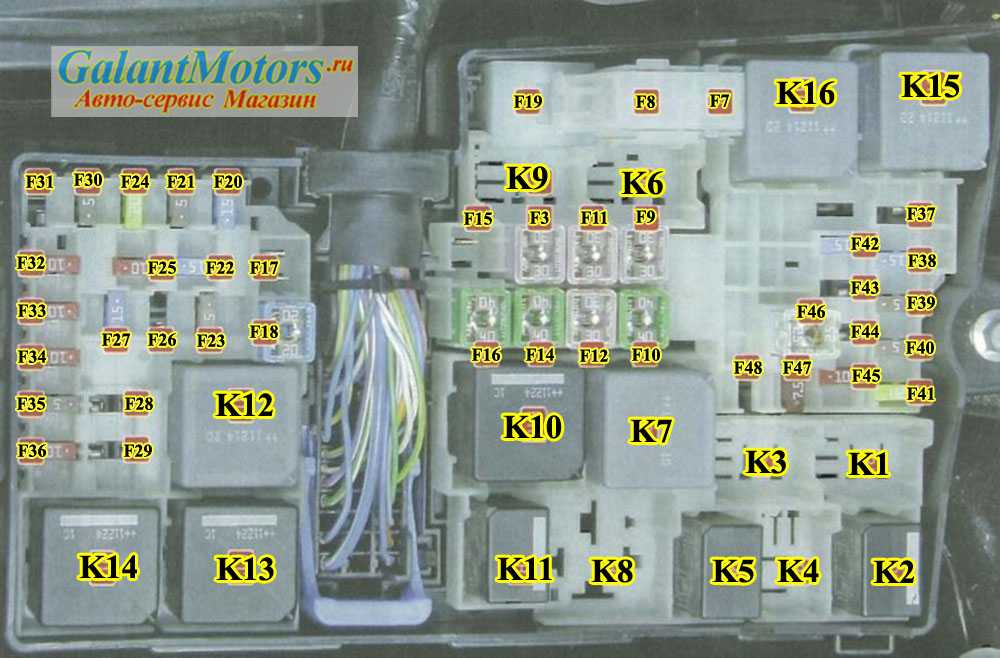

Монтажный блок в моторном отсеке Форд Фокус 2

Монтажный блок в салоне автомобиля

Схема соединений генератора и пуска двигателя

Электронная система управления двигателем Форд Фокус 2

Электросхема зажигания Ford Focus 2

Схема подключения форсунок и вентилятора охлаждения

Блок управления ABS

Схема фар автомобиля

Блок фар с ксенонами

Схема подключения габаритного света

Система автоматического включения габаритов Форд Фокус 2

Схема включения сигналов торможения

Электросхема поворотных фар Форд
