Блоки под капотом

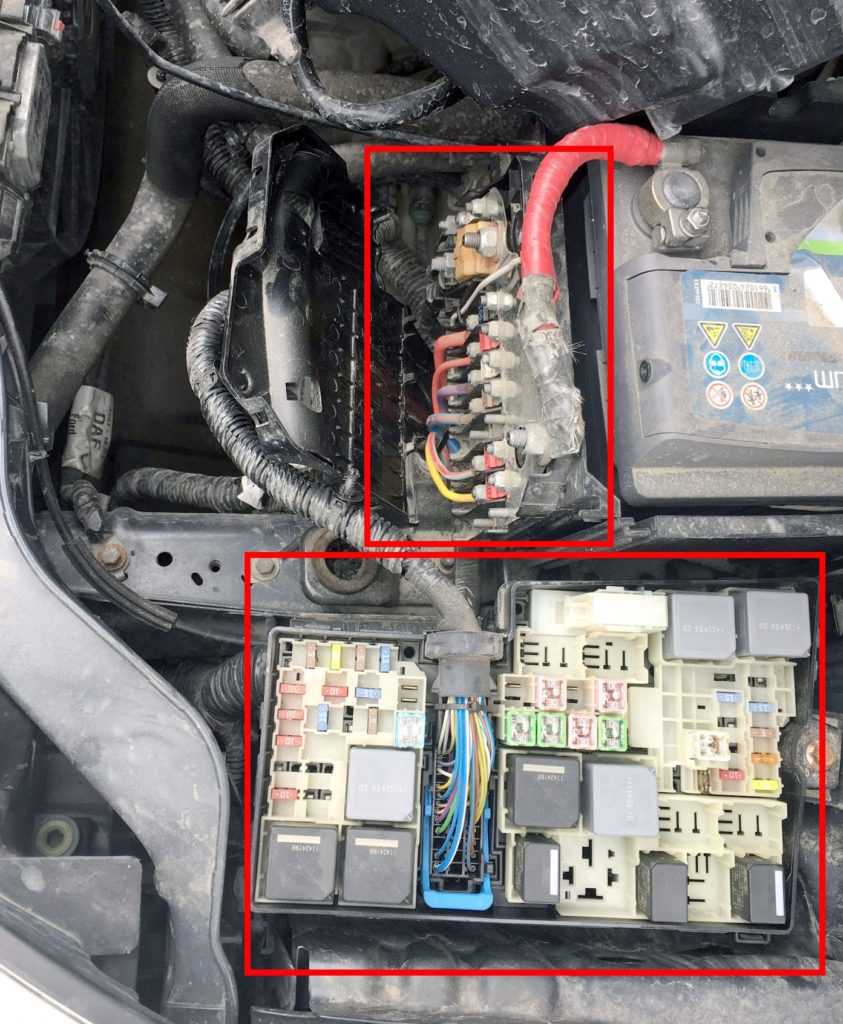

Пример расположения блоков
Монтажный блок
Он находится в левой части подкапотного пространства и закрыт защитной крышкой, с обратной стороны которой будет нанесена актуальная схема блока.
Фото — схема
Обозначение предохранителей
| 7 | 40А ABS, ESP |
| 8 | 30А ESP |
| 9 | 30А Обогрев заднего стекла 40А Блок предохранителей в багажном отсеке |
| 10 | 40А Мотор отопителя |
| 11 | 30А Модуль качества напряжения, Система старт-стоп |
| 12 | 30А Реле блока управления двигателем клапан системы рециркуляции отработавших газов |
| 13 | 30А Реле стартера |
| 14 | 40А Обогреватель ветрового стекла (правая сторона) 25А Задний стеклоподъёмник |
| 15 | 25А Вентилятор системы охлаждения, Блок управления коробкой передач |
| 16 | 40А Обогреватель ветрового стекла (левая сторона) 20А Датчик аккумуляторной батареи |
| 17 | 20А Вспомогательный отопитель |
| 18 | 20А Стеклоочиститель |
| 19 | 5А ABS, ESP |
| 20 | 15А Звуковой сигнал |
| 21 | 5А Выключатель ламп стоп-сигнала |
| 22 | 15А Система мониторинга аккумуляторной батареи 5А Парковочный помощник |
| 23 | 5А Катушки реле, переключатель освещения |
| 24 | 20А Задняя розетка 5А Обогреватель ветрового стекла (правая сторона) |
| 25 | 10А Зеркала с электроприводом |
| 26 | 15/20/25А Блок управления коробкой передач |
| 27 | 15А Муфта компрессора кондиционера |
| 28 | 5А Датчик массового расхода воздуха, Задняя камера, Адаптивный круиз-контроль 10А Камера заднего вида, система предупреждения о возможном столкновении |
| 29 | 20А Омыватели фар 10А Камера заднего вида, система предупреждения о возможном столкновении |
| 30 | 5А Блок управления двигателем |
| 31 | 15А Вентилятор интеркуллера (1.6L Duratorq TDCi) |
| 32 | 10А Клапан системы рециркуляции отработавших газов, клапаны управления завихрением, подогреваемый кислородный датчик выхлопных газов (системы управления двигателем), реле электронного модуля управления вентилятором (обмотка) |
| 33 | 10А Катушки зажигания |
| 34 | 10А Форсунки, Помпа системы охлаждения, клапан продувки адсорбера |
| 35 | 5/15А Активные жалюзи радиатора, Подогрев топливного фильтра (дизельные двигатели), Датчик воды в топливе, блок управления двигателем, катушки зажигания |
| 36 | 10А Блок управления двигателем 5А Активные жалюзи радиатора |
| 37 | 5А ABS 15А Дневные ходовые огни, блок управления фарами 20А Дополнительная розетка на панели приборов |
| 38 | 15А Блок управления двигателем, блок управления коробкой передач |
| 39 | 5А Блок управления фарами 15А Сиденье водителя с электроприводом |
| 40 | 5А Усилитель рулевого управления |
| 41 | 20А Блок кузовной электроники |
| 42 | 15А Задний стеклоочиститель |
| 43 | 15А Корректор света фар, адаптивное освещение |
| 44 | 5А Адаптивный круиз-контроль |
| 45 | 10А Обогрев жиклеров стеклоомывателя 15А Сиденье пассажира с электроприводом |
| 46 | 25А Передние стеклоподъемники либо Вентилятор системы охлаждения |
| 47 | 7,5А Обогрев зеркал |
| 48 | 15А Испаритель фильтра продуктов сгорания дизельного топлива 5А Зеркала с электроприводом |
Реле
| R1 | Вентилятор интеркулера |
| R2 | Звуковой сигнал |
| R3 | Испаритель фильтра продуктов сгорания дизельного топлива либо 14-18: Обогреватель ветрового стекла |
| R4 | Резерв |
| R5 | Задний стеклоочиститель |
| R6 | Вентилятор системы охлаждения |
| R7 | Обогреватель ветрового стекла |
| R8 | Вентилятор системы охлаждения |
| R9 | Омыватели фар |
| R10 | Вентилятор системы охлаждения, Стартер |
| R11 | Муфта компрессора кондиционера |
| R12 | Вентилятор системы охлаждения |
| R13 | Мотор отопителя |
| R14 | Блок управления двигателем |
| R15 | Стартер, Обогрев заднего стекла |
| R16 | Зажигание |
Блок силовых предохранителей
Он выполнен в форме плавких вставок высокой мощности и находится в крышке аккумуляторной батареи.

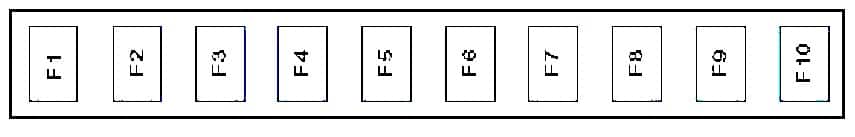

Схема
Назначение
- F1 (80A) Блок управления усилителем рулевого управления
- F2 (150A) Стартер
- F3 (100A)
- F4 (50A) Многофункциональный блок управления
- F5 (80A) Дополнительный отопитель
- F6 (70A)
- F7 —
- F8 (50A) Блок управления электродвигателем вентилятора системы охлаждения
- F9 (50A) Многофункциональный блок управления
- F10 (60A) Блок управления свечами накаливания
Не горит задний ход форд фокус 2
- Ford Focus 2
- Двигатель
- Замена ремня ГРМ
- Инструмент ГРМ
- Замена муфт VCT
- Регулировка клапанов Форд Фокус 2
- Замена бендикса стартера
- Дроссельная заслонка Форд Фокус 2
- Трансмиссия
- Запчасти для замены сцепления
- Замена сцепления (часть 1)
- Замена сцепления (часть 2)
- Замена сцепления (часть 3)
- Датчик заднего хода Форд Фокус 2
- Подвеска
- Сайлентблоки задней подвески Фокус 2
- Сайлентблоки передних рычагов Форд Фокус 2
- Ступичный подшипник Форд Фокус 2. Замена
- Электрика
- Замена подшипников генератора
- Ближний свет Форд Фокус 2
- Аккумулятор Форд Фокус 2
- Прошивка Форд Фокус 2
- Подсветка номера Форд Фокус 2
- Не открывается багажник Фокус 2
- Моторчик печки Форд Фокус 2
- Замена бензонасоса Фокус 2
- Дворники Форд Фокус 2
- Расширительный бачок Фокус 2
- ISOFIX для Форд Фокус 2
- Двигатель
- Ford C-Max
- Ford Fusion
- Замена тормозных дисков
- Универсальные брызговики
- Замена пыльника ШРУС
- Opel Astra J
- Термостат A16XER
- Cпойлер бампера Astra J
- Астра j. Запчасти для ТО
- Mitsubishi ASX
- Плановое ТО MITSUBISHI ASX
- Плановое ТО MITSUBISHI ASX часть 2
- ВАЗ 2112
- Полезные мелочи
- Отзыв о Форд Фокус 2
- Авто аксессуары с Алиэкспресс
- Ключи с Алиэкспресс
- АЗС самообслуживания Лукойл
- Выкидной ключ КИА Церато
Датчик заднего хода Форд Фокус 2
Фонари заднего хода стали загораться через раз, а потом и вовсе перестали работать. Это стало доставлять неудобства, когда перестали выпускать при отъезде с парковки, да и темно ночью. Данная неисправность одна из нередких на Форд Фокус 1 и 2. Датчики заднего хода там одинаковые. Коробка B5/IB5. Чтобы убедиться в том, что не исправен именно датчик, нужно снять с него разъем. Датчик заднего хода Форд Фокус 2 находится на коробке передач. Чтобы до него добраться нужно либо снять воздушный фильтр, либо защиту двигателя. Сняв разъем, можно поставить на него перемычку и включить зажигание. Если фонари загорятся, значит дело в датчике. Не бойтесь выкрутить датчик, масло из коробки не потечет, уровень находится ниже.
При прозвонке тестером рабочий датчик должен выдавать почти нулевое сопротивление (учитывайте сопротивление щупов). Шарик должен быть утоплен. Прозвонка пищалкой не показательна, если не ошибаюсь пищит, когда сопротивление менее 200 Ом. Но датчик не работает даже при сопротивлении 90 Ом.
На контактной пластине происходит подгорание контакта, в этом и заключается вся проблема. Сам шарик на контакт не влияет, брызгать на него wd-40 смысла нет, там герметичная развязка с электро контактом.

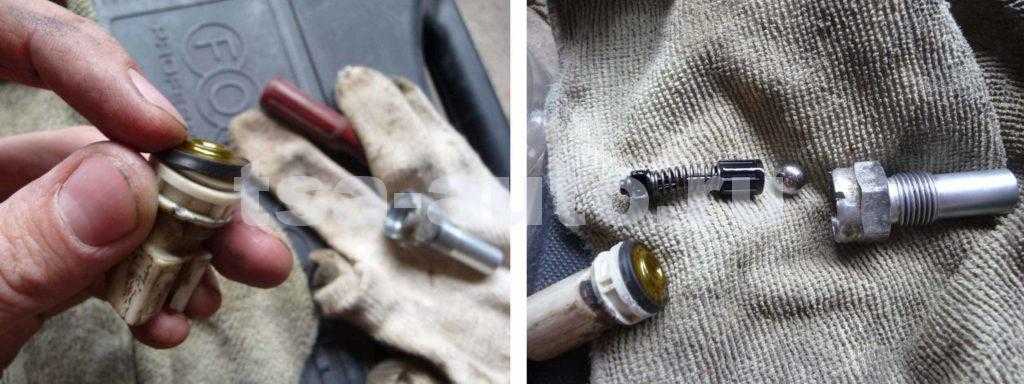

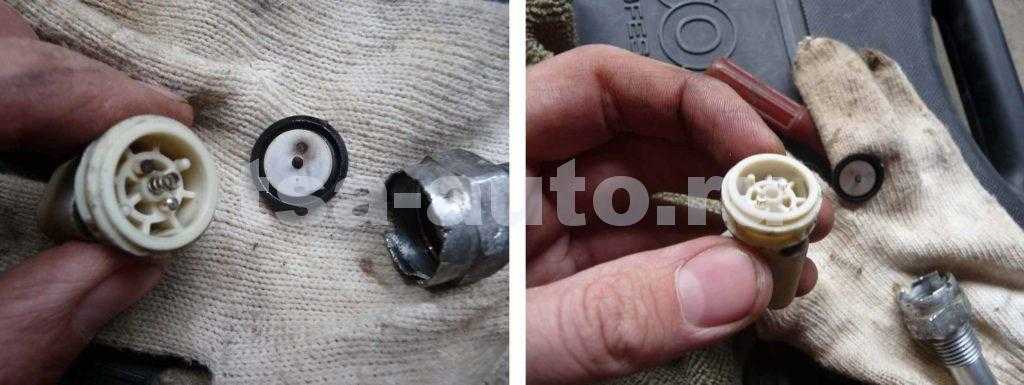

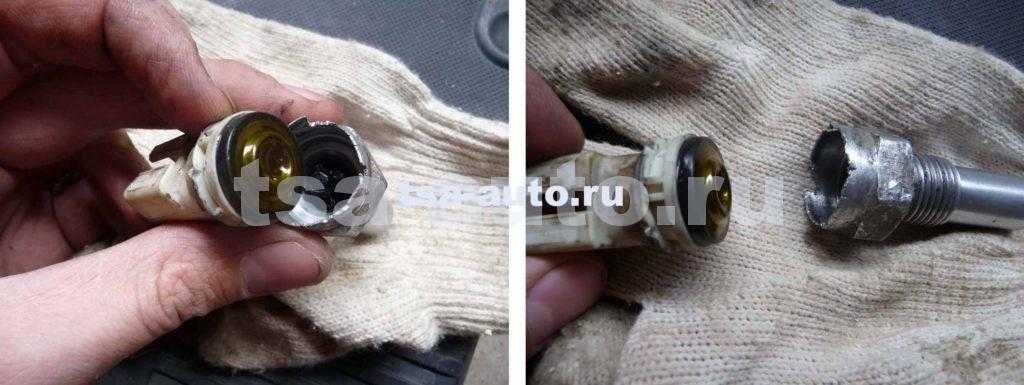

Конструкция датчика его разборку не предполагает, алюминиевый корпус завальцован, но его можно аккуратно разжать по периметру. У меня завальцовка корпуса частично отломилась, но датчик все же удалось собрать.
