Описание ДЗХ
Назначение
Начнем с предназначения. ДЗХ представляет собой устройство, предназначенное для активации белых ламп, свидетельствующих о включении задней передаче в автомобиле. Устройство используется для включения фонарей заднего хода, что позволяет другим участникам дорожного движения знать о намерениях водителя и маневрах, которые он собирается совершить.
В том случае, когда на улице темно, белые фары позволят также предупредить водителей автомобилей, идущих сзади о том, что ваша машина находится на их пути. Это, в свою очередь, позволяет предотвратить возможные происшествия и аварийные ситуации на дороге. Где стоит это устройство — расположение может незначительно отличаться, но как правило, контроллер расположен на коробке передач.
Конструкция и принцип действия
Сам ДЗХ состоит из корпуса, контактов для подключения, штока, движущегося шарика, а также возвратной пружины.
Что касается принципа действия, то он заключается в следующем:
- Водитель переключает рычаг трансмиссии в положение активации задней скорости.
- При этом вилка переключения рычага коробки передач прижимается к контроллеру.
- Далее, устройство осуществляет замыкание кабеля на массу.
- После этого осуществляется активация источника освещения, установленного в задних фонарях, который предупреждает других водителей о том, что автомобиль начал движение задним ходом.
Признаки неисправности
Какие признаки неисправности могут свидетельствовать о поломке ДЗХ:
- Одна из проблем, которая случается чаще всего — окисление контактов на выводах или проводке. Такая неполадка актуальна для многих автовладельцев. Чтобы решить такую проблему, необходимо произвести тщательную очистку контактов, после чего установить их на место. При выполнении этих работ аккумулятор следует отключить. Если же контакты неработоспособны из-за того, что они перегорели, то их в любом случае придется менять. Но прежде чем произвести замену, необходимо выяснить, по какой причине произошло перегорание, скорей всего, суть проблемы кроется в скачках напряжения в бортовой сети.
- Устройство разболталось в посадочном месте. В ходе эксплуатации транспортного средства контроллер может незначительно выйти из места установки, такая проблема обычно обусловлена высокими вибрациями. В данном случае вам нужно будет просто более надежно зафиксировать девайс в месте монтажа.
- Еще одна причина неработоспособности — отсутствие контакта с бортовой сетью в коробке передач. В данном случае необходимо произвести диагностику состояния контактов, а также электроцепей. При необходимости вышедшие из строя компоненты нужно либо зачистить, либо поменять.
- Следующая проблема — нет контакта между разъемом подключения, а также предохранительным монтажным блоком. В этом случае вам также нужно произвести диагностику состояния контактов, а также очистить и поменять провода, если в этом есть необходимость.
- Выход из строя предохранительного устройства. В данном случае проблему позволит решить только замена предохранителя. Если же эта деталь часто выходит из строя, то причина может заключаться в тех же скачках напряжения. Необходимо более внимательно проверить электроцепь.
- Свет заднего хода может не включаться из-за того, что перегорел сам источник освещения, то есть лампа. В данном случае вам придется демонтировать обивку оптики в багажнике и произвести замену вышедшего из строя устройства.
- И, наконец, последняя причина неработоспособности — поломка ДЗХ. В таком случае вы не сможете его отремонтировать, поскольку ремонту такие девайсы, как правило, не подлежат. Контроллер нужно будет поменять (автор видео — канал Ремонт авто своими руками).
Самостоятельная диагностика световых приборов автомобиля
Есть несколько ситуаций, при которых можно определить, что оптика нуждается в диагностике:
- Повороты не мигают, но горят. Такая неисправность свидетельствует о выходе из строя именно реле, в частности, речь идет о его электромагнитной составляющей. Сам электромагнит мог замкнуться в одном из положений, в результате чего он не может вернуться в начальное состояние.
- Поворотные огни мигают очень быстро либо очень медленно. В таком случае проблема может крыться не только в реле. В некоторых случаях неисправность такого рода проявляется тогда, когда водитель использует не соответствующие источники освещения. Так что при покупке новых лампочек нужно удостовериться в том, что они соответствуют номиналу, установленному заводом-производителем авто.
- Оптика не работает вовсе. То есть лампочки поворотных огней не мерцают, на приборке соответствующие индикаторы также не горят. Помимо этого, нет характерных щелчков, которые появляются при включении поворотных огней. При таких симптомах причин проблемы может быть множество, подробнее об их диагностике мы расскажем ниже (автор видео — канал Steel Horse).
Что касается диагностики, то она выполняется в несколько этапов:
- В первую очередь нужно удостовериться в том, что на приборке работают все датчики и индикаторы. Если они не функционируют, то нужно произвести диагностику предохранительных устройств.
- Если все приборы работают в нормальном режиме, то далее нужно включить кнопку световой сигнализации и произвести диагностику всех источников освещения в фарах. То есть проверьте передние, задние, а также боковые (если имеются) фонари.
- В том случае, если сигналка при активации не функционирует, то нужно проверить работоспособность реле, а также проверить питание на выводах. Чтобы сделать это, демонтируйте реле из посадочного места, а затем, используя контрольную лампочку, один ее контакт подключите к месту монтажа (к плюсу), а другой — к кузову авто или АКБ. Зажигание при этом включать не надо. Если питания нет, то скорей всего, причина кроется в вышедшем из строя предохранительном устройстве, поломке кнопки аварийки либо повреждении электроцепи. Также суть проблемы может крыться в плохом контакте в соединительных штекерах.
- В том случае, если плюс на контактах имеется, то попробуйте замкнуть два вывода реле с помощью медного проводка. Если все электроцепи, а также штекеры подключения исправны, то все поворотники должны загореться. В таком случае неисправность необходимо искать в реле.
- Если лампочки не стали гореть после выполненных вам действий, то скорей всего, причина неисправности заключается в кнопке управления аварийкой. Однако, на практике такое случается достаточно редко, зачастую в цепи имеется замыкание. Кстати, именно замыкание может привести к поломке реле, поэтому, прежде чем заменить вышедший из строя элемент, нужно устранить замыкание.
- В том случае, если аварийка функционирует, это свидетельствует о том, что предохранительные устройства и реле рабочие, соответственно, нужно приступать к диагностике самой кнопки. В первую очередь нужно продиагностировать положительный вывод, как в случае с проверкой реле, при этом зажигание, а также кнопка аварийки должны быть активированы. Если диагностика показала, что плюс отсутствует, это говорит о том, что нужно более детально проверять саму кнопку. Извлеките ее из посадочного места и проверьте цепь подключения. Если питания нет, то нужно искать обрыв проводки от приборки до самой кнопки.Если питание имеется, то необходимо будет замкнуть выводы в месте установки, зажигание при этом не выключается, после чего надо активировать указатели поворотов (с любой стороны). При включении источников освещения замене подлежит управляющая кнопка, но если питания нет, то нужно проверять питание в реле аварийки. При отсутствии питания проблема, вероятнее всего, заключается в обрыве в соединительной электроцепи от клавиши управления до блока с предохранительными устройствами.
Достоинства и недостатки этого стопа-поворотника
Обобщим все выводы, которые сделаны по ходу дела.
Плюсы схемы:
- очень эффективная работа в целом;
- хорошая видимость обоих указателей поворота и стоп-сигналов даже при солнце;
- большая долговечность диодов и электроники по сравнению с лампами накаливания и классическим прерывателем;
- благодаря низкому потреблению энергии возможность сборки даже в мопедах без батареи и зарядных катушек;
- благодаря использованию управляющих транзисторов токи, протекающие через контакты переключателей «стоп» и переключатель поворота, очень малы, что оказывают положительное влияние на их долговечность.
Минусы схемы:
- намного сложнее по сравнению с классической зарядкой + аккумуляторной системой;
- возможно немного выше затраты в сравнении с готовым магазинным.
Если вы захотите повторить конструкцию, рекомендуем некоторые изменения: минимизировать компоновку, например, выбирая емкость конденсаторов, соответствующую реальной потребности и вместо того, чтобы использовать стоп-сигнал на принципе Вкл-Выкл, применить постоянный свет при более низком токе и включать полное свечение при торможении.
Конструкция и принцип работы датчика (выключателя фар) заднего хода на Приоре
Зная назначение рассматриваемого элемента, важно регулярно следить за его исправностью. Если устройство выходит из строя, то его необходимо заменить
Оно не подлежит ремонту, и чтобы удостовериться в этом, рассмотрим конструкцию и принцип работы датчика заднего хода на Приоре.
Изделие имеет простую конструкцию, и состоит из следующих составных деталей:
- Контактные выводы.
- Пружина.
- Контактная пластина.
- Корпус.
- Толкатель в виде штока.
Ниже на фото представлена схема датчика заднего хода.
Устройство датчика на Приоре практически идентичное, только с незначительным отличием конструкции толкателя. Если на схеме выше толкатель состоит из шарика, то на Приоре используется цилиндрический шток. Ниже на фото показано изделие в разобранном виде.
Принцип работы такого датчика простой, но чтобы его понять, воспользуемся схемой, представленной ниже.
Схема работы выключателя заднего хода
На ее основании разберемся, каким же образом при включении заднего хода, загораются задние фонари. Принцип работы датчика следующий:
Датчик представляет собой концевик, при замыкании контактов которого происходит подача питания на задние фонари.
На контакт датчика приходит питание, которое поступает только при включении зажигания
Обратите внимание на то, что датчик подключается через предохранитель, который защищает цепь от короткого замыкания или перегрева, тем самым не допуская плавления изоляции и возгорания проводки автомобиля. Внимание обратить на наличие предохранителя следует потому, что именно этот элемент также может быть причиной, почему на Приоре не горят фары заднего хода.
Второй контакт на датчике — это цепь, которая запитывает задние фонари (плюсовой провод)
Зная эту информацию, не составит труда произвести проверку исправности цепи.
Разобравшись со схемой датчика заднего хода на Приоре и его распиновкой, можно приступать к рассмотрению процесса функционирования.
Работает выключатель следующим образом: когда водитель включает заднюю скорость, вилка рычага переключения передач упирается в выступающий шток датчика. Шток толкает контактную пластину, которая преодолевая усилие пружины, замыкает контакты внутри.
В итоге замыкается цепь, и загораются фонари заднего хода. Как только передача отключается, контактная пластина возвращается в исходное положение за счет воздействия пружины, и фонари гаснут.
Принцип работы такого устройства очень простой и понятный, поэтому с определением причины, почему на Приоре не работают фонари заднего хода, не возникает трудностей. Чаще всего, причиной является датчик или выключатель, в котором изнашиваются контакты или выходит из строя пружина. Если неисправен ДЗХ, то он подлежит замене.
Схема указателя поворотов и стоп-сигнала
Самая большая проблема на пути самостоятельной «сборки» и установки стоп-сигнала — низкая производительность генераторов старых мопедов и их техническое состояние (как это было в конкретном случае). Зачастую у этих генераторов были только обмотки для зажигания (низкого или высокого напряжения). Любые катушки, подающие питание, например, на зарядку батареи, в подавляющем большинстве старого мототранспорта отсутствуют. Чтобы решить этот вопрос и была создана конструкция стоп-сигнала на светодиодных индикаторах.
Конечно данную схему можно применить не только к мотоциклу, но и любому другому транспортному средству, где нужно установить или улучшить эту функцию.

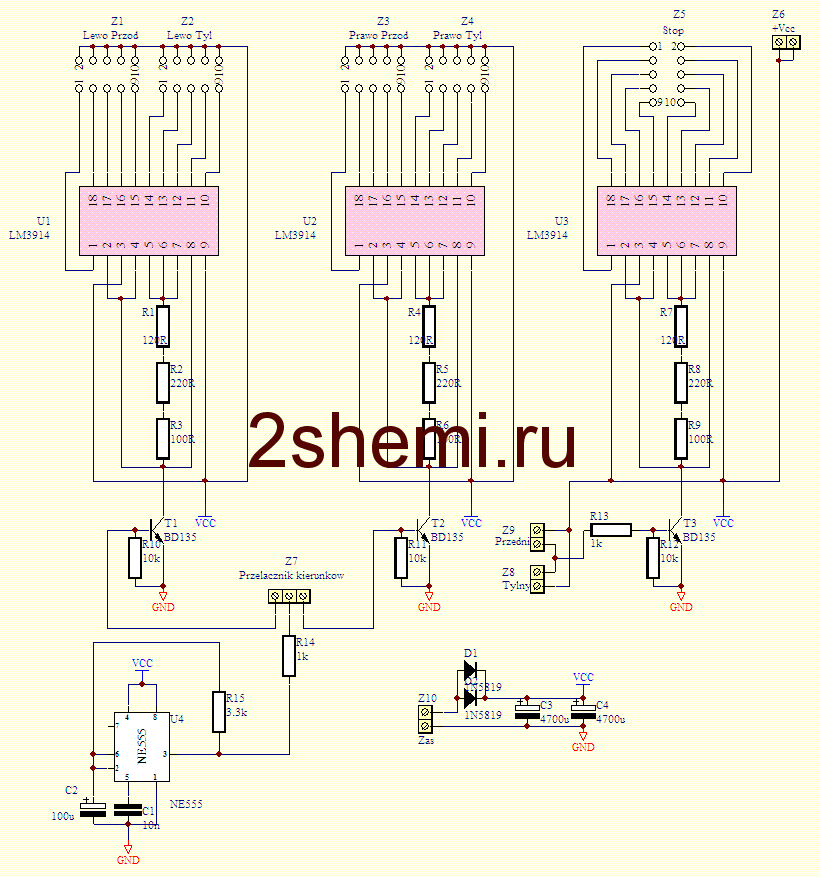

Итак, построим принципиальную схему, которая при низком потреблении энергии будет четко сигнализировать о факте торможения или поворота, причем источник питания будет только «катушка», даже на холостом ходу.
В случае простых автогенераторов серьезной проблемой являются различия в выходных напряжениях на холостом ходу и те, которые двигатель достигает во время быстрого движения. Особенно с разгруженными катушками.
Как видите — тут решено было не подключать светодиоды классическим способом через резистор, а использован цифровой вольтметр 0-5 В (и встроенные в него источники тока) на микросхеме LM3914. Линейка из трех резисторов стабилизирует диодный ток, не хотелось использовать потенциометры из-за вибраций и других довольно сложных условий работы.

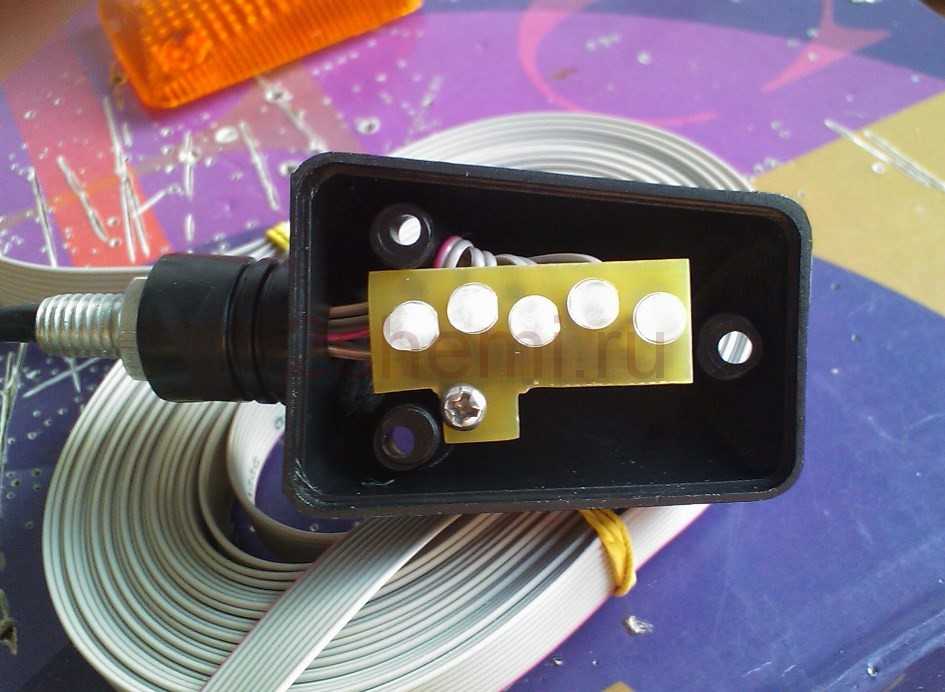

Две LM3914 обрабатывают правую и левую стороны указателей поворота (5 белых, 5-миллиметровых супер ярких LED), а третья подает питание на 10 светодиодов стоп-сигнала в задней фаре.
Использовался таймер NE555 во включении нестабильного генератора с 50% заполнением и частотой 3 Гц, чтобы вызвать мигание указателей поворота.
Вскрытие черного ящика или лечение фонарей заднего хода
Чтото я зачастил последние дни с записями, то пусто то густо :-D, ну да ладно речь сегодня пойдет про то как я с огнями заднего хода боролся.
Месяца два назад, когда еще дубак стоял гонял я на мойку, помылся все норм, пригнал домой оставил машину за оградой да домой попёрся. Вечером пошел загонять машину в гараж, включаю заднюю и у меня тухнет приборка, бортовой да и задний тоже . . . что за Х**ня подумал, давай бегом в GOOGLE там говорят предохранитель смотри болван . . .смотрю предохранитель а он не бельме.
Вот он F16 — выделен красным
ставлю другой включаю заднюю и та же история, ну значит черный ящик замок (Он же блок предохранителей или ЧЯ) надо же было додуматься под водосток воткнуть . . . на улице дубак с блоком колупаться желания ну никак небыло, да и провода дубовые, поэтому пошел более легким путем, скинул фишку с датчика да и забыл, запил, забил . . . ездить так конечно можно, но не комильфо, особенно на стоянке когда едешь а народ даже не догадывается в какую сторону. Сегодня принялся решать данную проблему, для начала выяснил на какие контакты блока предохранителей идут провода от датчика (Колодка Х6 контакты 2 — зелёный и 12 — оранжевый) скинул ЧЯ взял эту колодку и прозвонил мультиметром провода к датчику на предмет короткого замыкания (коза в народе), провода в порядке, ковыряем дальше. Разобрал его и давай смотреть что где не так, в принципе в все дорожки нормальные не окислились, замыкать тоже нечему, но одно дело просто посмотреть а другое прозвонить и убедиться что все хорошо здесь. Чтобы прозванивать дорожки пришлось маленько вникнуть в схему. Из схемы следует, что “+” идет с предохранителя F16 на 12-ый контакт колодки Х6 и идет к датчику (оранжевый провод), пройдя через датчик возвращается во 2-ой контакт колодки Х6 (зеленый провод) и с него уходит на колодку Х9 16-й контакт (Выход на лампы заднего хода)
схематично нарисовал что куда идет
Соединение колодок Х6 и Х9
по фоткам и схеме видно что тут все просто, прозвонил, все в порядке козы нет, начал искать дальше . . . Разобрал задние фонари, может где с них коза идет и бодается, но тут тоже все в порядке, никаких намеков на козу, прозвонил провод от ЧЯ до фонарей тоже все в порядке . . . Дальше начались великие думы, где и что может быть . . . посидев, пораскинув мозгами, взвесив все аргументы и доказательства решил проверить сам датчик, т.к. вышибает предохранитель только после включения задней передачи, в ЧЯ и проводке все в порядке. прозвонил контакты на датчике на массу все норм и опять думы думать . . . потом что то меня дернуло включить скорость заднюю и еще раз прозвонить ИИИИИ БИНГО один контакт во включенном состоянии пробивает на массу!
Вот он, контакт зеленого провода
Как взаимосвязаны мойка авто и датчик задней передачи? Стоят брызговики моторного отсека, струя под давлением просто не могла попасть на датчик и повредить ег! я вообще нихера не понимаю . . . но факт остается фактом, датчик под замену. Поменял датчик, собрал блок предохранителей, воткнул на место и вот результат
” />
Все прекрасно работает
Буквально за неделю до этого пропали габариты с левой стороны и подсветка всего в салоне предохранители целые, проблема оказалась в ЧЯ
Выделено пятно контакта пайки нижней платы и верхней.
Пайка окислилась и на выходе получалось всего 5 вольт вместо 12, 5 минут работы паяльником, два мазка лаком для ногтей и все пришло в норму)))
Всем кто дочитал данную запись мое уважение, ибо не каждый будет читать эту муть))) Можно было конечно и короче все написать, но писать типа “Плюнул, сунул, сверху скотчем” не люблю, да и хотелось поведать полную историю моих злоключений!)) Так что не бросайтесь сразу скидывать блок предохранителей и трепать его на куски, все может оказаться гораздо проще))) Учитесь на чужих ошибках)))

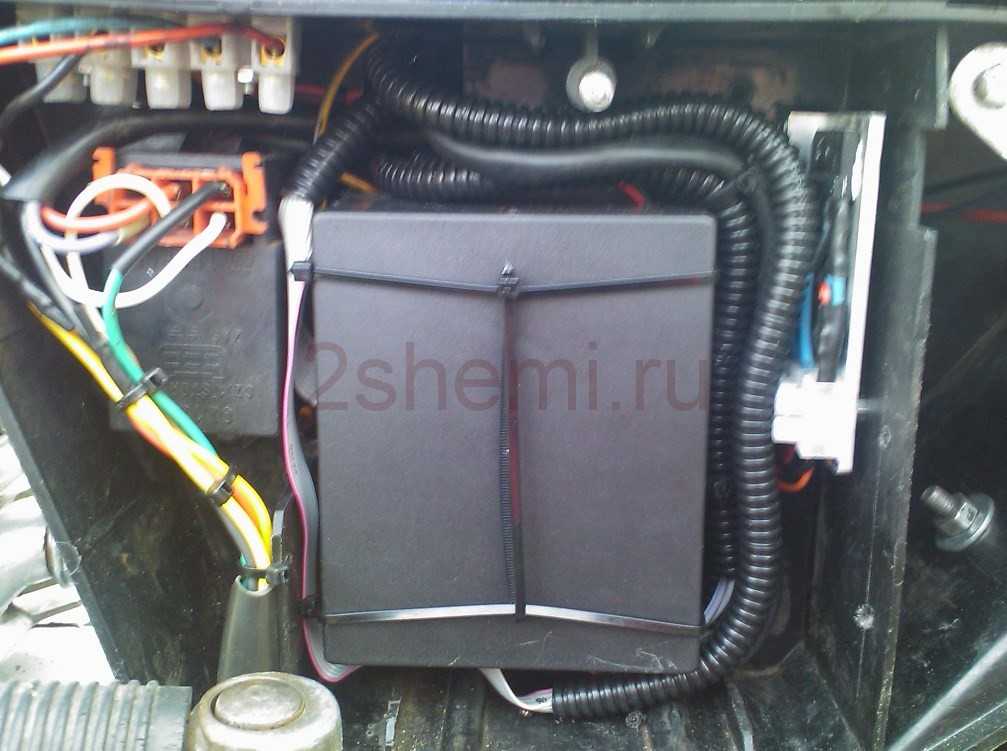

Сборка и проверка самодельного устройства
Из-за данного типа регулятора напряжения и специфичности его работы, весь блок питания разделяется двумя диодами и имеет довольно большой конденсаторный блок. Скорее всего и одного конденсатора ёмкостью 2200 мкФ будет достаточно, но поскольку это был первый прототип, предпочли подстраховаться.
Двусторонняя плата выбиралась для упрощения размещении элементов, вы можете переделать устройство на односторонняя печать. После сборки и настройки, обе стороны и все элементы покрыты лаком. Корпуса указателей поворота пришлось купить на авто разборке, диоды имеют матовые линзы и размещены на подходящих небольших печатных платах. В общем оставляем вопрос сборки каждому для индивидуального рассмотрения, исходя из личных нужд.

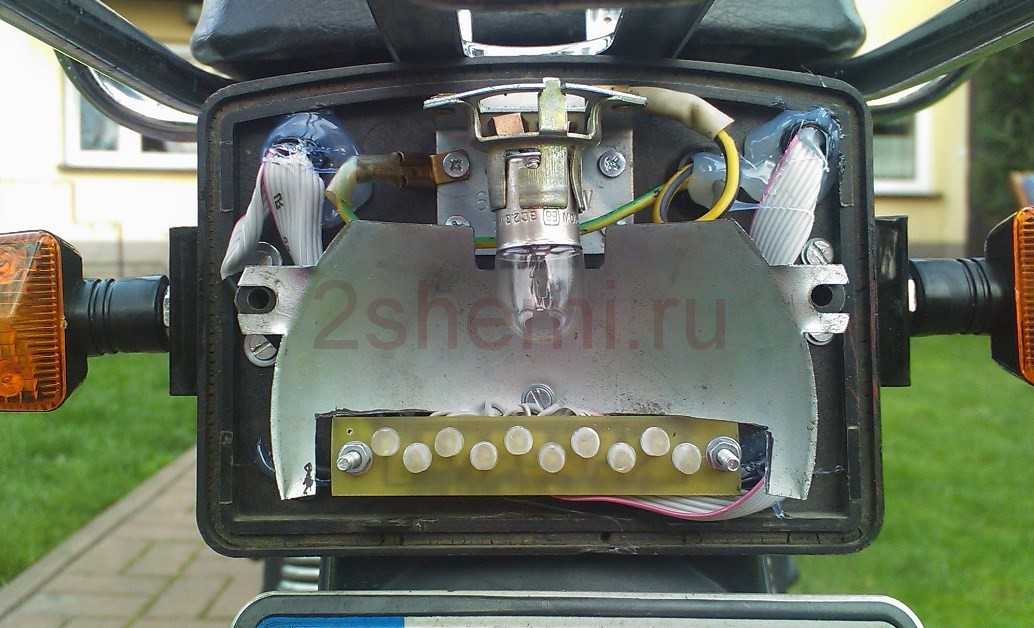

Весь модуль работает очень хорошо и уже проверен в дороге. Максимальный потребляемый ток (включенный стоп-сигнал и одна сторона сигналов поворота) составляет около 450 мА, что не так уж много.
Причины выхода из строя поворотников и аварийки
Как известно, схема указателей поворотов и аварийной сигнализации завязана, поскольку обе функции выполняют одни фары. Если по каким-то причинам аварийка работает, а поворотники нет, либо не горят ни повороты, ни световая сигнализация, это может привести к созданию аварийной ситуации на дороге.
По каким причинам перестали работать эти элементы:
- Выход из строя предохранителя — одна из самых распространенных проблем. Если автомобиль дополнительно оснащен реле, отвечающим за работоспособность этих оптических элементов, то проблема может заключаться и в нем. В зависимости от модели авто, реле может находиться отдельно от основного блока предохранителей, для поиска вышедшей из строя детали воспользуйтесь схемой.
- Замыкание в системе. Из-за этого при включении поворотных огней включается аварийка либо оптика вовсе не реагирует на команды водителя. Для диагностики неисправности вам потребуется тестер, а также навыки электрика.
- Выход из строя источника освещения. Иными словами — перегорела лампочка.
- Обрыв электроцепи. Такая проблема актуальна для многих автовладельцев более старых машин. Если провода уложена в месте, где присутствуют движущиеся элементы, то со временем она перетрется и потеряет изоляцию, что в целом приведет к повреждению электроцепи.
- Выход из строя кнопки либо подрулевого переключателя. В данном случае нужно проводить более тщательную диагностику переключателя, а также кнопки подключения.
Устройство
В работе поворотников участвуют:
- подрулевой переключатель поворотов. Его функция в замыкании питающего контакта лампочек. К примеру, при повороте переключателя вверх происходит замыкание одного из контактов лампочек правой стороны на «+» АКБ. «Минусом» лампочки является точка подключения к «массе» (общая точка для всех лампочек блок-фары);
- реле поворотников. Внутри корпуса расположено обычное электромагнитное реле, но управляется оно микросхемой. Именно благодаря этому элементу обеспечивается прерывистая подача питания на катушку. Вторая немаловажная функция – контроль исправности ламп. Микросхема имеет функция обратной связи, поэтому при перегорании лампочки она регистрирует уменьшение мощности потребителей и начинает подавать питание на катушку с удвоенной частотой. Если поворотники работают исправно, лампочки моргают примерно 1 раз в секунду. На большинстве современных автомобилях, в том числе и моделях ВАЗ, используется 3-контактное реле указателей поворотов. Соответственно, 1 контакт – «масса», 2 – питание от АКБ, 3 – выход на подрулевой переключатель;
- световая индикация на приборной панели. Одна либо две лампочки (по одной на каждую из сторон) подключаются параллельно электрической цепи основных ламп. Поворотники будут работать и без световой индикации, поэтому среди возможных причин неисправности рассматривать систему не стоит.
Схема включения
Простейшая схема подключения сигналов поворота.
На видео подробно рассмотрен принцип включения указателей поворотов, а также роль кнопки аварийки в работоспособности системы.
