Как снять стартер форд фокус 2: изучаем суть

Процесс замены стартера

Для замены стартера на Фокус 3 рекомендуется воспользоваться пошаговым алгоритмом, который представлен ниже.

  • Зафиксировать задние колеса автомобиля стояночным тормозом. При проведении работ на подъемнике данное действие не требуется.
  • Открыть капот.
  • Обесточить бортовую сеть автомобиля. Для этого следует скинуть минусовую клемму с аккумуляторной батареи. Некоторые автовладельцы для перестраховки рекомендуют дополнительно снять «+». Данное действие излишне.
  • Демонтировать брызговик радиатора.

Сжать фиксатор.

Разъединить клеммную колодку со жгутом проводов.

Отсоединить разъем от держателя, расположенного на жгуте проводов.

  • Отвернуть гайку, фиксирующую клемму питания тягового реле.
  • Отсоединить провод от реле.
  • Поочередно ослабить затяжку болтов, которые фиксируют стартер.

Вывернуть болты и извлечь их.

Снять стартер, как показано на фото ниже.

Извлечь уплотнитель.

  • Собрать все в порядке обратном снятию.
  • Запустить силовой агрегат проконтролировав работу стартера.

Ford Focus Sedan Miracle (Kelp metallic) › Бортжурнал › Замена бендикса стартера

Случилось неприятное — стал проскальзывать бендикс (обгонная муфта) стартера.Раньше имел опыт разборки и ремонта стартера, поэтому, недолго думая, решил не откладывать данный процесс на морозы, и приступил к делу.

1) Снимаем «+» клемму аккумулятора

2) Снимаем защиту картера двигателя

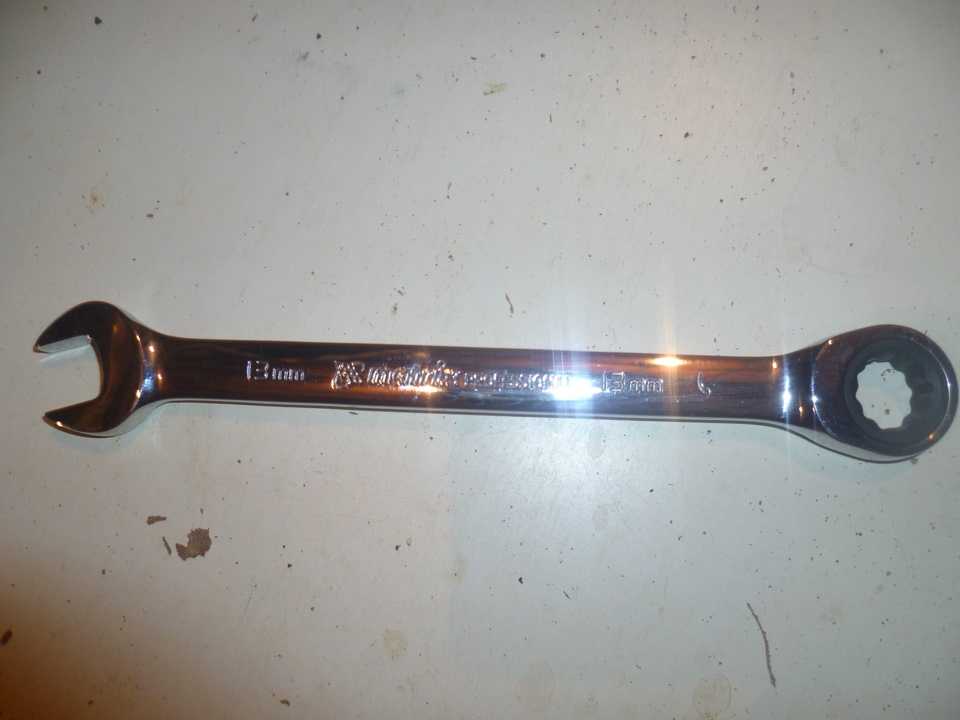

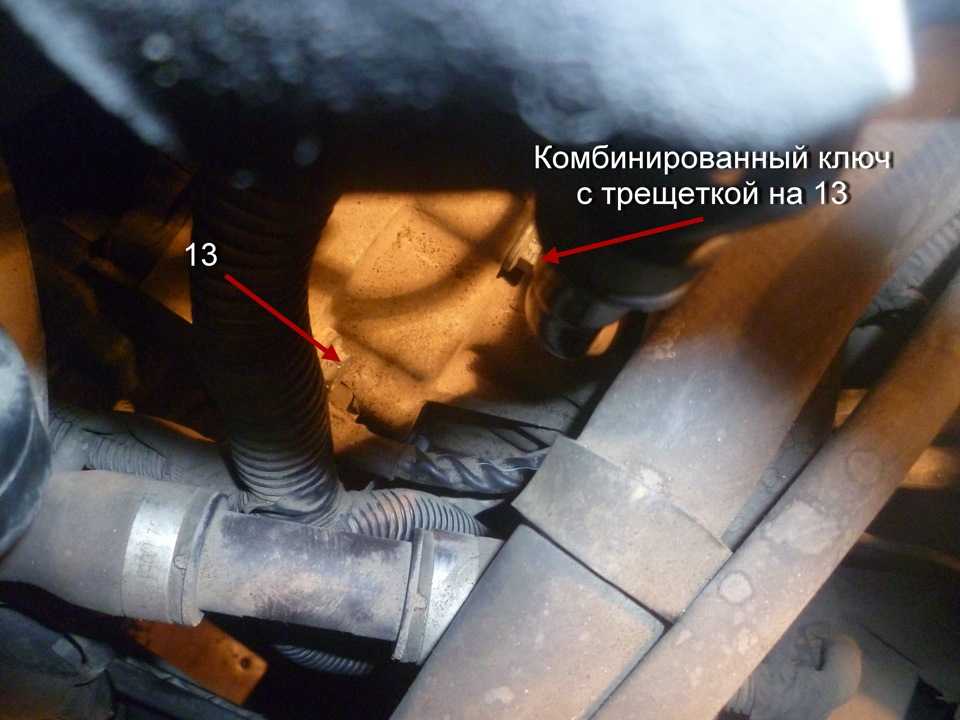

3) Откручиваем 3 болта крепления стартера. Два болта откручиваются головкой на 13. Для третьего болта пришлось покупать комбинированный ключ на 13 с трещоткой (250 рублей), так как из-за щупа для проверки уровня масла в АКПП ключ с головкой не помещался

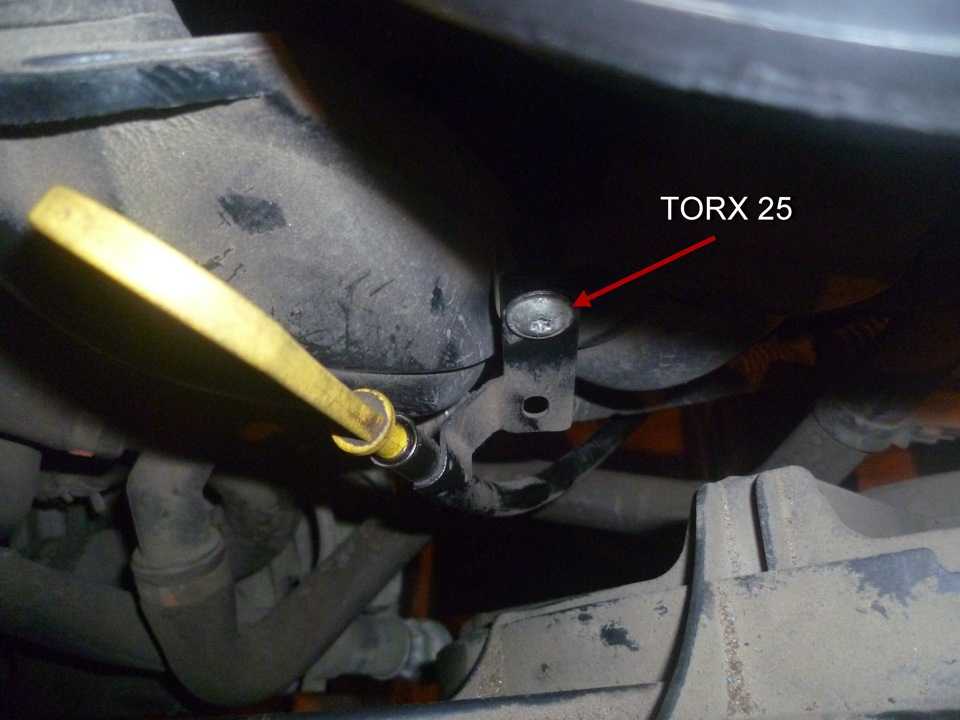

4) Откручиваем крепление щупа для проверки уровня масла в двигателе ключом TORX T25 и выдергиваем щуп (красный). Проверяем наличие резинового уплотнительного кольца на конце щупа

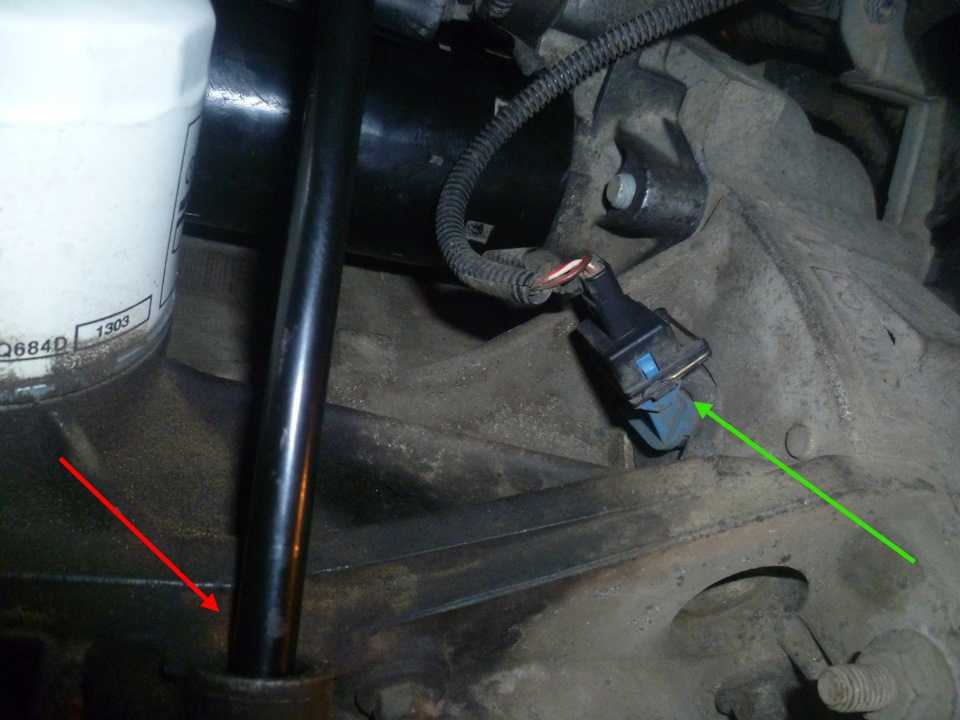

5) Отсоединяем разъем датчика коленвала (зеленый)

6) Снимаем соединение разъемов с крепления к двигателю

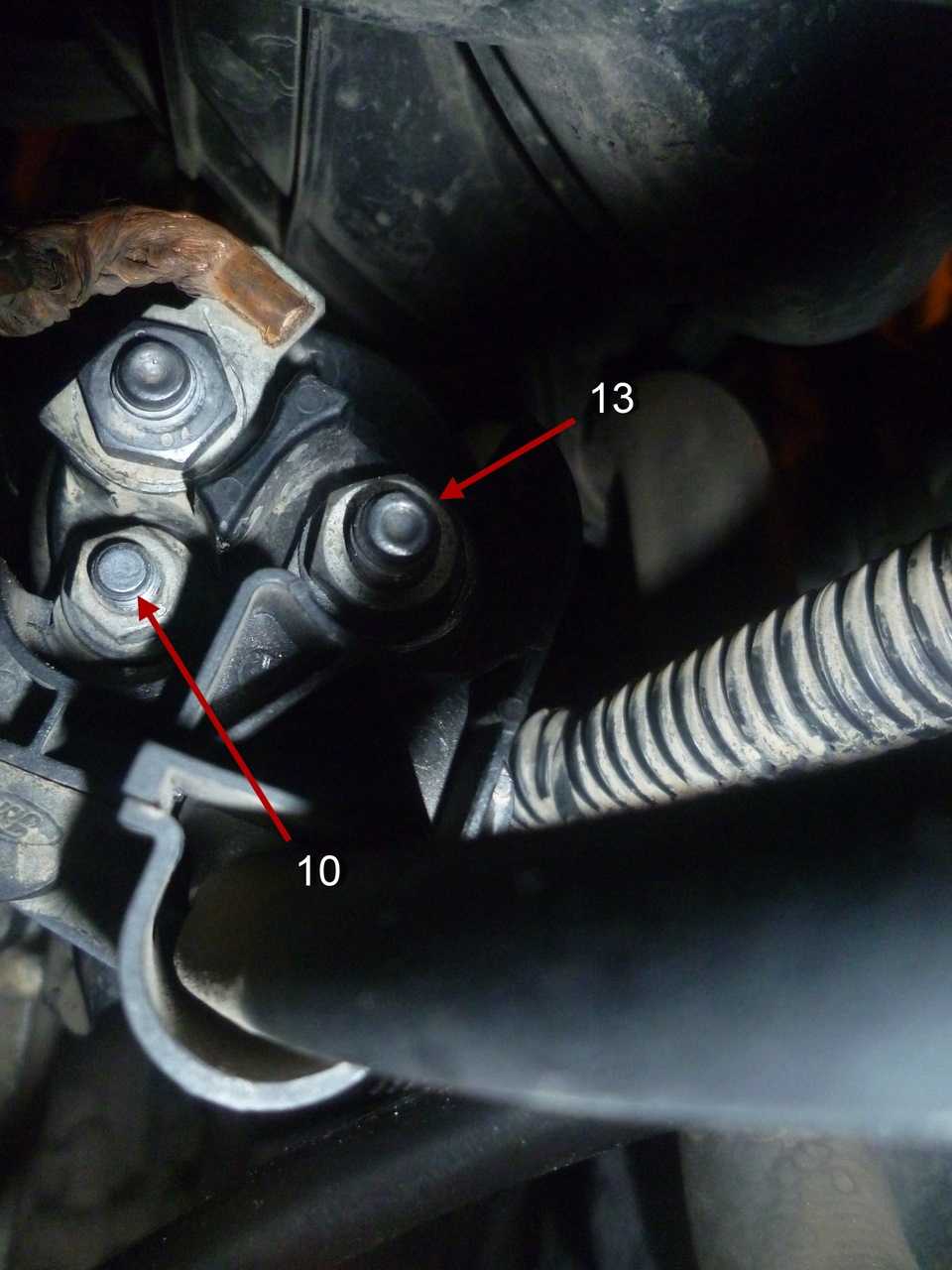

7) Откручиваем две гайки на втягивающем реле стартера: одна на «10», другая на «13». Снимаем колодку с проводами и отводим их в сторону, чтобы не мешали.

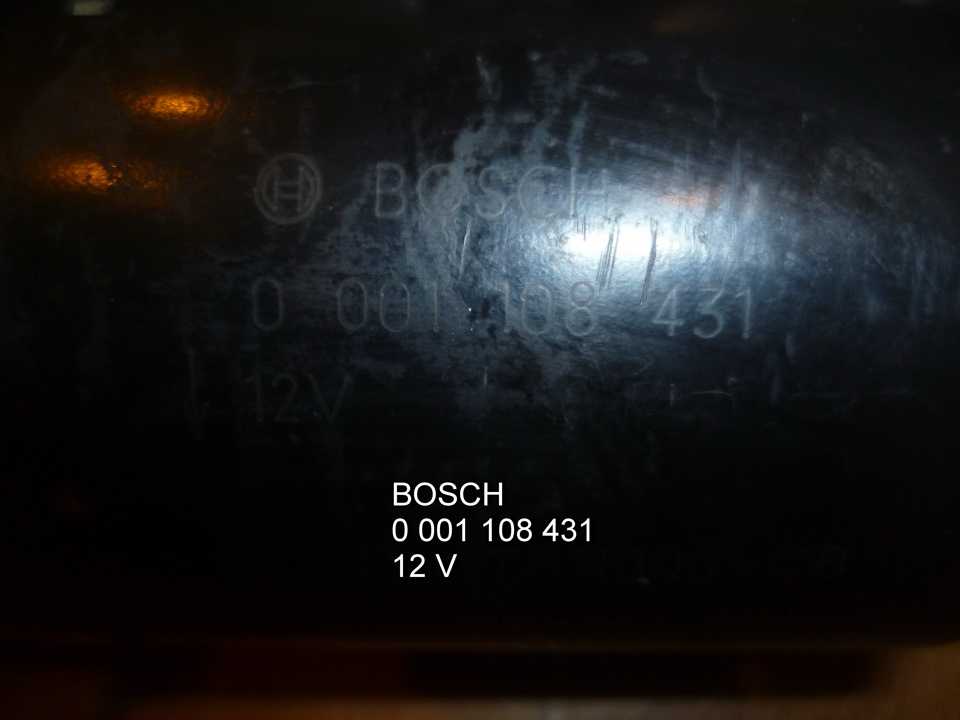

8) Вынимаем стартерСтартер BOSCH 0 001 108 431 (Он же оригинал от FoMoCo)

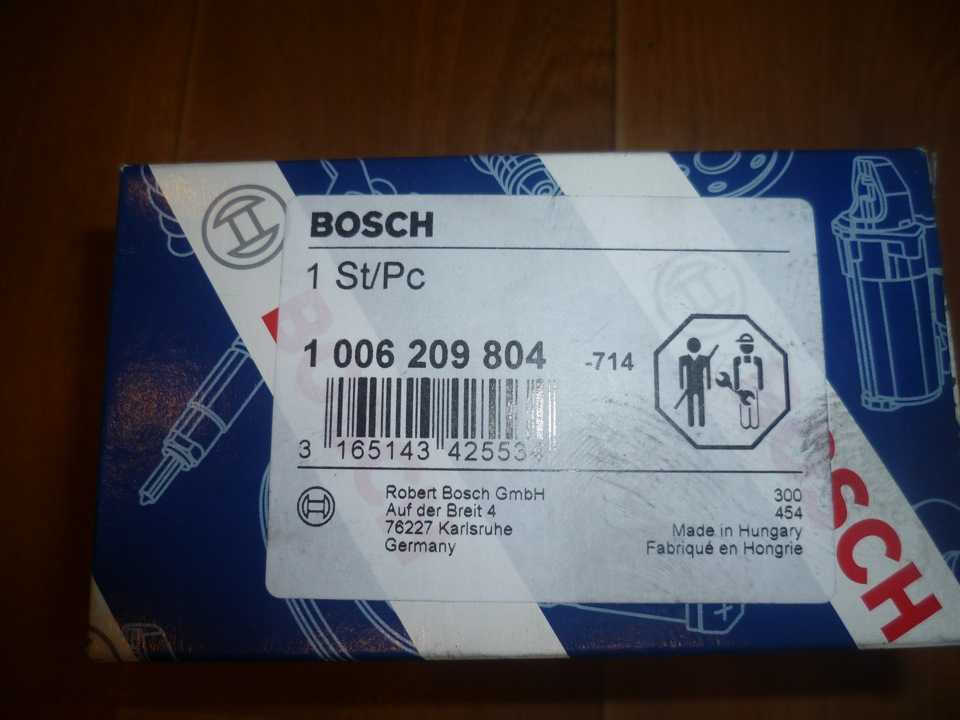

9) Приступаем к разборке стартера, для этого: На втягивающем реле откручиваем гайку, прижимающую провод, идущий к щеточному узлу Откручиваем два болта на «7» на задней крышке стартера Разъединяем корпус стартера и переднюю крышку Аккуратно, раздвинув вилку привода отверткой, вынимаем бендикс Попутно проверяем состояние остальных узлов стартера, всё чистим и смазываем Ставим новый бендикс. Номер 1 006 209 804. Цена 600 рублей

Собираем стартер

10) Ставим стартер в обратной последовательности.

Конструкция

Пусковое устройство Форд Фокус 3 — агрегат с четырьмя полюсами и таким же количеством щёток. Электродвигатель получает возбуждение от постоянных магнитов, совмещается с планетарным редуктором и 2-обмоточным электромагнитным выжимным реле. Передняя и задняя части стартера, а также его корпус стянуты двумя болтами.

Основное вращение передаётся валу через планетарный механизм. На приводе установлена роликовая обгонная муфта. После переключения ключа зажигания в третье положение, напряжение от АКБ поступает на выжимное реле. Привод вала перемещается, бендикс входит в зацепление с маховиком двигателя. Одновременно втягивающее реле замыкает управляющие контакты, отключая одну из катушек. На стартер подаётся ток с аккумулятора, агрегат начинает вращать коленчатый вал. После запуска ДВС обгонная муфта возвращается в исходное положение, происходит разблокировка.

Признаки неисправности стартера Ford Focus 2

Самая обычная неисправность в каждом автомобиле: хоть сколько раз включаешь — не работает. Тогда можно знать наверное, что определенная деталь просится на свалку либо просит ремонта. Чем труднее устройство, тем чем просто тут деталей, которые быть сломаться, и стартер нашего Форда здесь не являются исключением. Современные, европейское подразделение отлично подготовило 2-ое поколение Форд Фокус к условиям нашей эксплуатации. Стартер трогать не стали и после рестайлинга, потому особенных новостей от «самопуска» ожидать не приходилось. Но бывало, когда автостартер подводил.

1. Форд Фокус 3.5 не заводится, стартер крутит. Таковой высочайший диагноз для вас понравятся поставлен при условии, когда шестерня бендикса, которая вступает в зацепление с венцом маховика, износилась и прокручивается, не доставая венец. Подмене подлежит шестерня бендикса, для вас, с муфтой в сборе.

Стоимость стартера от сторонних производителей

Наблюдение автовладельцев и мастеров по ремонту машин говорит о том, что компания Ford не выпускает самостоятельно стартеры. Она закупает готовые изделия у фирм HC Parts и Bosch. Поэтому в продаже имеются прямые аналоги. Концерн HC Parts для Фокус 3 выпускает узел с артикулом CS1050. У компании БОШ в ассортименте имеются прямые аналоги с номерами по каталогу 0001107417, 0001107087, 0986017060 и 986017060.

Прямые аналоги полностью идентичны оригиналам Ford. При этом они обладают более привлекательной ценой, которая составляет порядка 4000 рублей. Поэтому при наличии альтернативы от HC Parts и Bosch, рекомендуется приобретать их продукцию.

Помимо прямых аналогов существует ряд альтернатив от прочих производителей. Качество и цена сильно варьируется от бренда к бренду. По отзывам автовладельцев в таблице ниже представлен перечень рекомендуемых к установке стартеров.

Таблица — Хорошие аналоги оригинального стартера Форд Фокус 3.

Производитель Артикул Примерная стоимость, рубль
Profit 71110906 3300-3900
Kemp 77645617 3000-3500
Starline SX2015 5700-6300
Cargo 111906 5600-6300
Friesen 8017060 4900-5700

Снятие и установка стартера Ford Focus 1

При запуске стартер с поступательно-винтовым приводом вдыхает жизнь в двигатель Ford Focus.

• При повороте ключа в направлении Start, т.е. «пуск», клемма 50 в замке зажигания подает электроэнергию на электромагнитный выключатель вверху на стартере. • Пусковая вилка сдвигает шестерню стартера на вертикальной резьбе якорного вала в зубчатый венец на маховике двигателя (поступательный путь). • В конце поступательного движения шестерня стартера находится непосредственно перед зубчатым венцом маховика. Теперь электромагнитный выключатель посредством главных контактов высвобождает полный ток аккумулятора

http://ford-focus-fan.ru/kak-snyat-starter-starter-ford-fokus/http://zapchasti.expert/starter/starter-ford-focus.htmlhttp://wiki.zr.ru/221-3_%D0%A0%D0%B5%D0%BC%D0%BE%D0%BD%D1%82_Focus_Ihttp://carpod.ru/starter-ford-focus-1998-2004-gg-320.htmhttp://forexs-online.ru/remont/kak-snyat-starter-ford-fokus-1.html

Проблемы со стартером на Форд Фокус 3 и их устранение

Если при исправном аккумуляторе машина не заводится, а стартер не крутит или слишком медленно вращает коленчатый вал, значит узлу требуется уделить внимание. Все поломки делятся на электрические и механические

Первые выявляются «прозвонкой» омметром или мультиметром, а для диагностики вторых требуется визуальный осмотр каждой детали.

Слабым местом стартера автомобиля Фокус 3 является бендикс. Его износ выявляется при внешнем осмотре. Бендикс малоремонтопригоден, поэтому при его неисправности рекомендуется замена на новый.

Еще одной особенностью стартера Фокус 3 является застывание смазки в редукторе. Проявляется это в снижении оборотов двигателя во время запуска. При неблагоприятных условиях завести машину становится невозможным. Особо сильно проявляется загустевание смазки в зимний период.

Для решения проблемы следует очистить шестерни от мастики. После промывки перед сбором редуктора его требуется максимально заполнить свежей смазкой.

В электрической части больше всего внимание к себе требуют щетки. Они наиболее быстро изнашиваются

Если длина щеток составляет менее 7 мм, то они обязательно подлежат замене.

Коллектор также является слабым местом стартера Фокус 3. Он изнашивается медленнее щеток, но все равно достаточно интенсивно. Из-за прохождения высокого тока возможно оплавление пластин или их выгорание. При незначительных повреждениях удалить дефекты можно шлифовкой. При существенных изъянах якорь стартера Фокус 3 подлежит замене, так как ремонт нецелесообразен.

221-3 Ремонт Focus I

Снятие стартера двигателей Zetec-E 1,8i/2,0i

Отсоединяем клемму «минусово­го» провода от вывода аккумуля­торной батареи. Стартер удобнее снимать с авто­мобиля, установленного на смот­ровой канаве или эстакаде. Снимаем грязезащитный щиток двигателя (см. «Замена масла в двигателе и масляного фильт­ра»). Снимаем воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

Нажав на фиксатор (располо­женный на кронштейне держа­теля тросов привода управле­ния коробкой передач).

. снимаем с кронштейна разъем жгута проводов.

Вынимаем из пластмассового держателя два троса привода управления коробкой передач.

Один из двух болтов верхнего крепления стартера также.

. удерживает кронштейн дер­жателя тросов привода управ­ления коробкой передач.

Головкой «на 13» отворачиваем болт верхнего крепления стар­тера.

. и вынимаем болт вместе с кронштейном.

Головкой «на 13» отворачиваем второй болт верхнего крепления стартера, который также крепит держатель жгута проводов.

Головкой «на 13» отворачиваем болт нижнего крепления стар­тера. Отводим стартер от картера и на­клоняем стартер, так чтобы полу­чить доступ к гайкам крепления наконечников проводов.

Головкой «на 13» отворачиваем гайку 1, а головкой «на 10» отворачиваем гайку 2.

Отсоединяем наконечники про­водов от стартера.

. и вынимаем стартер. Устанавливаем стартер в обратной последовательности. Завернув бол­ты крепления стартера, окончатель­но затягиваем их моментом 35 Н*м.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Видео — Ремонт (замена) втягивающего реле своими руками

В большинстве случаев, втягивающее реле является неремонтопригодным и подлежит замене. Дело в том, что этот узел неразборный и является расходным материалом. Однако, в некоторых случаях можно провести чистку подгоревших или загрязненных контактов. В случае, если прогорела сама катушка, то втягивающее реле подлежит только замене. Проводить ремонт катушки реле может только профессиональный электрик. Если сделать это самостоятельно, то есть риск вызвать короткое замыкание в электрической проводке автомобиля.

Порядок выполнения замены:

1. Перед разбором необходимо выполнить очистку узла от пыли и грязи. Это нужно для того, чтобы в внутрь не попали частицы, которые могут нарушить работу стартера.

2. Открутите гайку, которая расположенная на болте реле. После этого, снимите с болта специальный контакт.

3. Выкрутите винты, которые осуществляют крепеж тягового реле к массе, затем демонтируйте старый узел.

Установка новой цепи ГРМ

Откручиваем заглушку возле правого ШРУСа.

Вкручиваем туда приспособление для фиксации коленвала.

Оно должно упереться в шику коленвала. Со снятой крышкой это хорошо видно. Если это не так подведите коленвал в фиксатору.

Заменяем все звездочки на новые.

Ставим новую цепь ГРМ и масленого насоса, а так же башмак натяжителя и успокоитель. Взводим натяжитель цепи. Шилом отодвигаем храповик.

Заталкиваем шток до упора и фиксируем его подходящим предметом, в нашем случае удачно подвернулся под руку саморез.

Устанавливаем на место натяжитель. Проверяем что коленвал уперся в фиксатор и вынимаем чеку натяжителя цепи. Мы увидим как сработавший натяжитель натянул цепь и повернул звездочки распредвалов в нужное положение. Далее ставим на место переднею крышку цепи ГРМ, предварительно намазав прилегающие поверхности герметикам. Ставим шкив коленвала и снова закручиваем фиксирующий болт М6. Затягиваем болт шкива коленвала моментом 100 Нм и доворачиваем на 90 градусов. Затягиваем болты крепления звездочек распредвалов.

Вынимаем фиксаторы, заворачиваем на место заглушку и устанавливаем все детали в порядке обратном снятию.

Ремень кондиционера натягиваем с помощью приспособления которое идет в комплекте. Описывать не будем роликов на ютубе полно. А ремень генератора натягиваем с помощью нашего ролика. Одеваем его на шпильку, затем надеваем на него ремень и вставив подходящий по диаметру инструмент тянем в сторону двигателя и как только отверстия совпадут вкручиваем болты. Вот и все!

Ремонт механизма своими руками

Если вы никогда прежде не ремонтировали стартер и не уверены, что сможете произвести его ремонт самостоятельно, то лучше обратитесь к специалистам. Но в целом справиться с такой задачей сможет любой автовладелец.

Для ремонта механизма своими выполните следующие действия:

  • Сначала выкрутите все саморезы, при помощи которых фиксируется нижняя защита силового агрегата. Для этого потребуется ключ звездочка Т30.
  • После этого, используя гаечных ключей на 13 и 10, нужно выкрутить гайки 1 и 2 соответственно, они показаны на фото. Сделав это, вы сможете отключить контактный разъем втягивающего реле.
  • Для демонтажа стартерного устройства вам нужно будет выкрутить три винта, который фиксируют узел к силовому агрегату авто. Для откручивания потребуется ключ на 13. На этом этапе учтите, что к одному из трех винтов подсоединен фиксатор, который крепит жгут с проводами. Итак, выполнив эти действия, вы можете произвести демонтаж стартера с авто.
  • Теперь можно приступить к диагностике и ремонту. Используя отвертку с плоским наконечником, необходимо провернуть шестеренку привода устройства. В идеале она должна поворачиваться с валом привода, а в другом направлении — на валу привода. В том случае, если шестеренка не перемещается или делает это с большим трудом, вал привода подлежит замене.
  • Далее, необходимо подсоединить контакты стартера напрямую к аккумулятору, это позволит определить работоспособность узла в целом. При диагностике помните о том, что положительный вывод АКБ должен быть подключен к верхнему винту устройства, а отрицательный — к массе, то есть корпусу узла.
  • Следующим этапом будет диагностика втягивающего реле. Для этого вам нужно замкнуть верхний контакт с контактом управления. В момент замыкания должен сработать втягивающий элемент, при этом шестеренка должна переместиться вдоль вала, а электромоторчик автоматически запустится. В том случае, если шестеренка не двигается, то нужно будет произвести замену либо более тщательный ремонт бендикса.
  • Что касается электромотора, то он также должен быть проверен. Для диагностики подключите положительный кабель от АКБ к нижнему винту бендикса, а отрицательный вывод подключается к массе, то есть корпусу. После подключения устройство должно включиться, если это не так, то двигатель меняется либо ремонтируется.
  • Не лишним будет произвести отдельную диагностику бендикса. Чтобы сделать это, необходимо соединить положительную клемму АКБ с контактом управления, а отрицательную — с корпусом устройства. При подключении втягивающий элемент должен активироваться и выдвинуть шестеренку. В том случае, если этого не произошло, то бендикс вышел из строя и его следует поменять.

Sources:

https://etlib.ru/blog/551-ne-krutit-starter https://ddcar.ru/blog/poleznoe/ne-krutit-starter-FORD-FOCUS-2 https://avtozam.com/FORD/FOCUS/neispravnosti-startera/

Как проверить

Чтобы узнать, в чем причина неисправности, придется демонтировать механизм с автомобиля. Деталь нужно аккуратно зафиксировать в тисках и подать «плюс» на верхнюю клемму реле и контакт включения. «Массу» приложить на корпус механизма. При подаче напряжения должен выдвинуться и прокрутиться бендикс.


Изношенный бендикс

Если устройство работает не так, как надо, проверяем втягивающее. Подкачаем «плюс» на реле, «массу» – на корпус. Шестерня бендикса должна выдвинуться со щелчком. Можно проверить и сам бендикс. Обволакиваем корпус муфты в мягкую прокладку и зажимаем в тисках. Прокручиваем шестерню. Она должна вращаться только в одну сторону. Если вращается в обе – бендикс под замену.

Если механизм медленно крутит или издает шум, стоит проверить щетки. Понадобится 12-вольтовая лампа. Подключаем один вывод на «массу», другой – на щеткодержатель. Если загорелась лампа, есть пробои в защите – щетки нужно заменить.

Популярные марки:

Ford Focus

Почему не крутит стартер на Ford Focus 2

Стартеры умирают по-разному – одни ездят с проблемой месяцами, у других он ломается уже на второй завод. Если Форд Фокус стал заводиться хоть немного иначе, это уже повод обратиться к специалистам. Перечислим возможные признаки:

  • Двигатель медленно заводится. Со временем в машине окисляются контакты, пересыхает (а иногда и сгнивает) проводка. Если диагностика показала, что контакты в порядке, проблема скрывается в износе щеток или замыкании обмотки.
  • Стартер крутится, двигатель – нет. Основная причина – бендикс не входит в зацепление с венцом маховика. В таком случае диагностируют вилку и втягивающее реле.
  • Не крутит стартер ФФ2, при этом щелкает реле. На соленоид подается недостаточное напряжение. Стартер не крутит, если есть проблемы в контактах или втягивающем реле.


Детали стартера, которые часто выходят из строя

  • Машина заводится со скрежетом. Услышав такой звук, не стоит медлить с ремонтом. Скрежет происходит, когда зубья бендикса проскальзывают на венце маховика. Такое случается при износе бендикса или заклинивании подшипника вала. Если вовремя не устранить проблему, придется менять также маховик.
  • Стартер не крутит и не издает звуков. На контакты не подается напряжение. Если ток поступает и стартер не крутит, причина во втягивающем реле.
  • Двигатель Ford Focus заводится, стартер продолжает работать. Это происходит, когда бендикс не возвращается в начальное положение. Причина проблемы – спаивание главных контактов соленоида.
  • При попытке завести машину слышен шум, при этом стартер Форд Фокус не крутит. Причина в изношенных щетках. Также механизм не крутит и шумит при плохой обмотке.

Механические неисправности

Механические неисправности диагностировать и отличить от электрических легко. При механических неполадках проблем со стартером нет, он срабатывает при повороте ключа, но нет вращения коленчатого вала. Виновниками этих проблем будут такие детали, как: рычаг или кольцо обгонной муфты, буферная пружина, венец маховика.

При нетипичном звуке работы стартера, деталь нужно осмотреть с ямы и с моторного отсека для выявления следующих неполадок:

  • износа втулок подшипников или шеек на якорном валу;
  • ослабло крепление стартера;
  • деформировались или сломались зубья шестерней;
  • в кожухе стартера крепление полюса ослабло, из-за чего началось трение об якорь.


Существует неисправность стартера, связанная с продолжением его работы после того, как двигатель завелся. Этому может служить заклинивания рычага привода или привода якоря, «заедание» реле или окисление его контактов. Часто распространенной причиной является износ обратной пружины запуска зажигания или пружины муфты свободного хода.

Замена стартера

Определившись с подходящим стартером для замены изношенного, необходимо установить его.

Перед тем, как производить работы по замене оборудования, требуется понять, из каких комплектующих деталей состоит стартер. Понят это можно, не только взглянув на фото такого устройства, но и ознакомились со списком, представленным ниже.

  • Пусковая вилка;
  • Электромагнитный выключатель;
  • Щеткодержатель;
  • Анкер с коллектором;
  • Щиток коллекторного подшипника с мелкими комплектующими элементами, который предназначен для того, чтобы произвести установку аксиального зазора подшипника.

При этом сам стартер выполнен в форме цилиндра и имеет следующие габариты:

  • Длина: 15 см;
  • Диаметр: 7-10 см.

После этого необходимо произвести установку нового стартера, опираясь на этапы, указанные в пошаговой инструкции.

  1. Определить, где находится стартер. Данное изделие расположено в месте, где соединяется двигатель и трансмиссия;
  2. Отсоединить провод массы аккумулятора. В случае, если автомобиль имеет рабочий объем двигателя 1,4/1,6, а сам двигатель является дизельным, то требуется произвести демонтаж воздушного фильтра;
  3. Отсоединить провод, по которому происходит передача главного тока, от стартера;
  4. Отсоединить провод, предназначенный для управления устройством, электромагнитного выключателя;
  5. Вывинтить крепежные боты, которые располагаются на колоколе сцепления;
  6. Снять стартер с колокола сцепления;
  7. Установить на это место новый стартер;
  8. Выполнить все представленные шаги в обратной последовательности.

Резюмируя выше сказанное, стоит сказать о том, что произвести демонтаж старого стартера и установку нового оборудования в случае возникновения неисправностей с ним автомобилист сможет самостоятельно. Для этого требуется только приобрести качественное устройство для замены и действовать в соответствии с инструкцией. Если руководствоваться требованиями последней, получится сделать так, чтобы автомобиль мог функционировать еще на протяжении нескольких лет.

Удаление стартера

1. Отключите кабель массы от аккумулятора.

2. Поднимите переднюю часть машины домкратом и подоприте при помощи стенда для ведущего моста передней оси; убедитесь, что вы поставили авто на ручной тормоз.

3. Отсоедините отводящую трубку воздушного фильтра от дроссельной заслонки, если ваша модель имеет SPIдвигатель; ослабьте зажим шланга плоскогубцами.

4. Открутите болты и отсоедините насос гидроусилителя, используя гаечный ключ, уберите насос в сторону, но не отсоединяйте и не растягивайте сильно шланги насоса. Это потребуется только в случае, если у вас 2,3-литровый двигатель.

5. Отвинтите болты крепления стартера двигателя с помощью гаечного ключа и затем потяните механизм с направляющих шпилек в сторону коробки передач, вам может потребоваться наклонить двигатель, чтобы удалить его. Открутите гайки крепления и отсоедините провода от стартера.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  • На карте стоит ограничение на оплату покупок в интернет
  • Пластиковая карта не предназначена для совершения платежей в интернет.
  • Пластиковая карта не активирована для совершения платежей в интернет.
  • Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Подведем итоги

Стартер – одна из самых ответственных деталей в автомобиле. Если вы заметили, что машина заводится медленно, либо издает шумы при запуске, не нужно медлить с диагностикой. Чем раньше обнаружена проблема, тем дешевле ремонт. Не стоит заниматься самодеятельностью без должного опыта

После диагностики важно правильно принять решение о ремонте или замене. Учитывайте мнение механика

Дешевле потратить большую сумму один раз, чем разбирать деталь каждые полгода. Этим же правилом стоит руководствоваться при выборе нового стартера. Китайские детали имеют малый ресурс. Лучше выбрать оригинал или как минимум хороший аналог.
