Как снять стартер на форд фокус 2: артикулы для замены

Видео — Ремонт (замена) втягивающего реле своими руками

В большинстве случаев, втягивающее реле является неремонтопригодным и подлежит замене. Дело в том, что этот узел неразборный и является расходным материалом. Однако, в некоторых случаях можно провести чистку подгоревших или загрязненных контактов. В случае, если прогорела сама катушка, то втягивающее реле подлежит только замене. Проводить ремонт катушки реле может только профессиональный электрик. Если сделать это самостоятельно, то есть риск вызвать короткое замыкание в электрической проводке автомобиля.

Порядок выполнения замены:

1. Перед разбором необходимо выполнить очистку узла от пыли и грязи. Это нужно для того, чтобы в внутрь не попали частицы, которые могут нарушить работу стартера.

2. Открутите гайку, которая расположенная на болте реле. После этого, снимите с болта специальный контакт.

3. Выкрутите винты, которые осуществляют крепеж тягового реле к массе, затем демонтируйте старый узел.

Процесс замены и установки стартера

Стартер на Форде Фокус 2 демонтируется из отсека, где находится мотор, нельзя, поэтому для снятия детали потребуется яма или подъемник. После установки машины на смотровую яму или подъемник следует отключить плюсовую клемму от аккумулятора. Это нужно сделать, чтобы не сбились настройки электронного блока автомобиля.

Затем отсоединяем колодец масляного щупа откручиванием болта, фиксирующего трубку щупа.

После этих действий демонтируем гофрированный кожух воздушного фильтра.

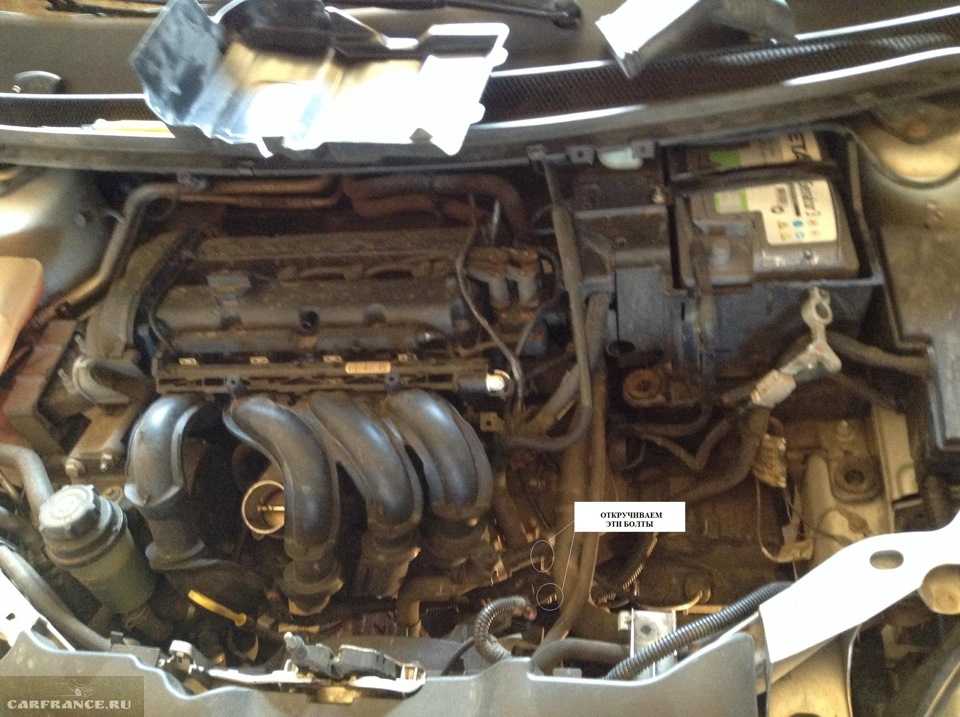

Следующим действием будет отсоединение защиты двигателя, после чего нужно открутить два крепежных болта стартера ключом на 13. Ключами на 8 и 12 потребуется отсоединить клеммы стартера снизу со стороны днища. Для более легкого извлечения стартера из моторного отсека, можно извлечь масляный фильтр

Важно помнить, что из фильтра выльется около 150 грамм масла. После чего достается стартер и проводится диагностика или замена детали

Установка новой детали проводится в обратном порядке. В целом, замена стартера на данной модели не является трудоемким делом, и диагностировать или поменять запасную часть можно самостоятельно без помощи мастеров из автосервиса. На станциях технического обслуживания, обычно, не ремонтируют деталь, а заменяют ее новой. В условиях собственного гаража самостоятельно можно заменить отдельные части стартера, за исключением случаев, когда произошло замыкание и спайка витков катушки (щеточного узла)

Важно не смазывать сердечник втягивающего реле при диагностике и профилактике стартера. Наличие смазочных материалов при морозе могут стать причиной заклинивания сердечника

Стоимость стартера от сторонних производителей

Наблюдение автовладельцев и мастеров по ремонту машин говорит о том, что компания Ford не выпускает самостоятельно стартеры. Она закупает готовые изделия у фирм HC Parts и Bosch. Поэтому в продаже имеются прямые аналоги. Концерн HC Parts для Фокус 3 выпускает узел с артикулом CS1050. У компании БОШ в ассортименте имеются прямые аналоги с номерами по каталогу 0001107417, 0001107087, 0986017060 и 986017060.

Прямые аналоги полностью идентичны оригиналам Ford. При этом они обладают более привлекательной ценой, которая составляет порядка 4000 рублей. Поэтому при наличии альтернативы от HC Parts и Bosch, рекомендуется приобретать их продукцию.

Помимо прямых аналогов существует ряд альтернатив от прочих производителей. Качество и цена сильно варьируется от бренда к бренду. По отзывам автовладельцев в таблице ниже представлен перечень рекомендуемых к установке стартеров.

Таблица — Хорошие аналоги оригинального стартера Форд Фокус 3.

Производитель	Артикул	Примерная стоимость, рубль
Profit	71110906	3300-3900
Kemp	77645617	3000-3500
Starline	SX2015	5700-6300
Cargo	111906	5600-6300
Friesen	8017060	4900-5700

Почему не крутит стартер на Ford Focus 2

Стартеры умирают по-разному – одни ездят с проблемой месяцами, у других он ломается уже на второй завод. Если Форд Фокус стал заводиться хоть немного иначе, это уже повод обратиться к специалистам. Перечислим возможные признаки:

Двигатель медленно заводится. Со временем в машине окисляются контакты, пересыхает (а иногда и сгнивает) проводка. Если диагностика показала, что контакты в порядке, проблема скрывается в износе щеток или замыкании обмотки.
Стартер крутится, двигатель – нет. Основная причина – бендикс не входит в зацепление с венцом маховика. В таком случае диагностируют вилку и втягивающее реле.
Не крутит стартер ФФ2, при этом щелкает реле. На соленоид подается недостаточное напряжение. Стартер не крутит, если есть проблемы в контактах или втягивающем реле.

Детали стартера, которые часто выходят из строя

Машина заводится со скрежетом. Услышав такой звук, не стоит медлить с ремонтом. Скрежет происходит, когда зубья бендикса проскальзывают на венце маховика. Такое случается при износе бендикса или заклинивании подшипника вала. Если вовремя не устранить проблему, придется менять также маховик.
Стартер не крутит и не издает звуков. На контакты не подается напряжение. Если ток поступает и стартер не крутит, причина во втягивающем реле.
Двигатель Ford Focus заводится, стартер продолжает работать. Это происходит, когда бендикс не возвращается в начальное положение. Причина проблемы – спаивание главных контактов соленоида.
При попытке завести машину слышен шум, при этом стартер Форд Фокус не крутит. Причина в изношенных щетках. Также механизм не крутит и шумит при плохой обмотке.

Снимаем стартер на Форд Фокус 2 своими руками для его замены

Едва ли мы считаем количество запусков двигателя автомобиля за день, за неделю, тем более за год. В момент каждого из запусков включается в работу стартер со всеми своими, пускай не особо сложными, механизмами и деталями, которые имеют свой ресурс.

Видео о замене стартера на рестайлинговом Форд Фокус 2:

Срок службы стартера

При малейших отклонениях от работы в штатном режиме, нужно знать как снять стартер на Форд Фокус 2, особенности его замены и подбора по артикулам агрегата целиком или деталей для замены.

Снимаем стартер на Форд Фокус 2 своими руками

Общий алгоритм снятия.

Возможно, что без опыта работы с электрическими машинами, реле, электродвигателями нам и не удастся отремонтировать стартер самостоятельно, но платить мастеру за элементарную замену около 1,5 тысячи не хочется. Тем более, что работа не особо сложная и её можно выполнить, имея минимальный набор инструментов (воротки, головки, ключи, отвёртки) и смотровую яму или подъёмник, поскольку снять стартер из-под капота не получится никак. Замену проводим в таком порядке:

Устанавливаем автомобиль на эстакаду или смотровую яму, открываем капот и откручиваем плюсовую клемму от аккумулятора. Плюсовую для того, чтобы не сбились настройки оборудования в зависимости от комплектации.
Снимаем колодец масляного щупа. Для этого откручиваем болт фиксации трубки.

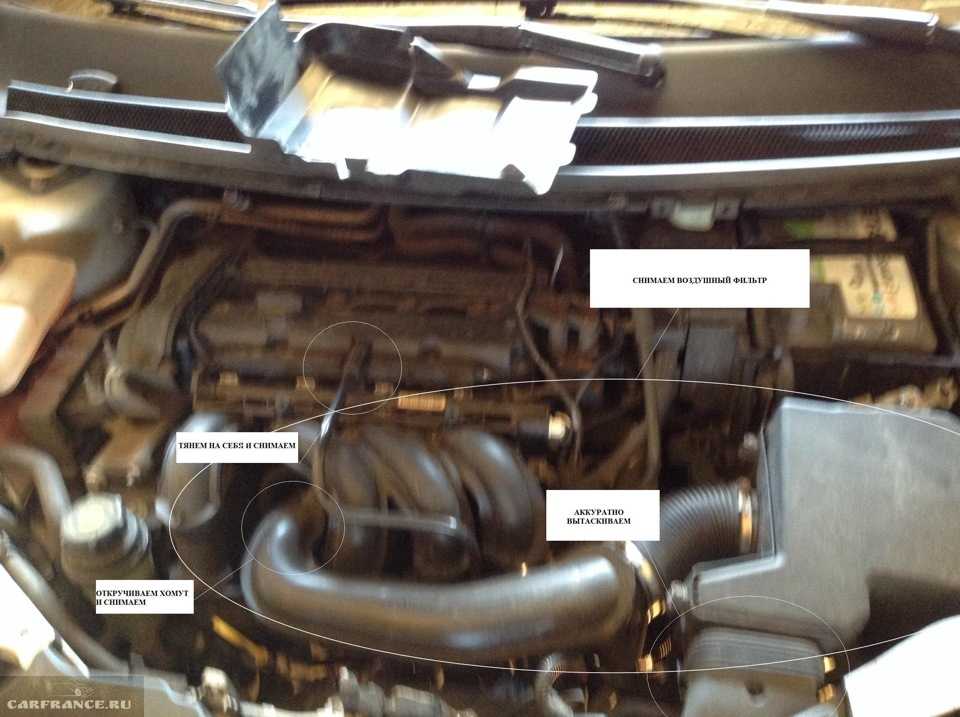

Теперь аккуратно снимаем гофрированный рукав воздушного фильтра.

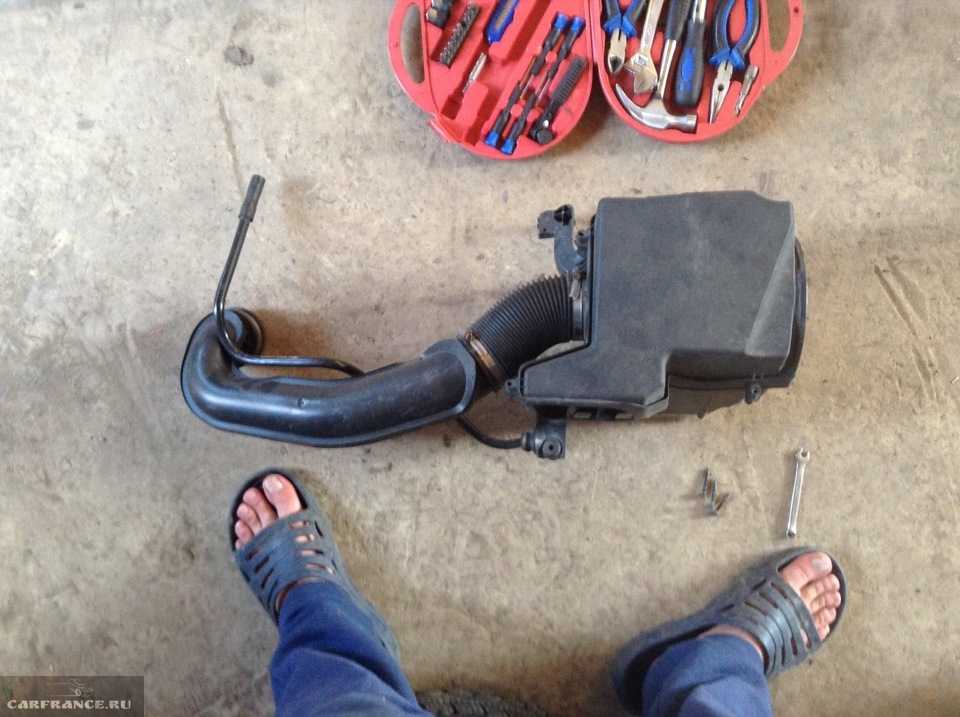

Сняли корпус фильтра.

Два болта стартера.

Готова. Стартер сняли! Ура!

Установка стартера проводится в обратном порядке.

Запчасти на стартер (ревизия или замена)

Стартер в разобранном виде.

На фордовских станциях техобслуживания дилеры предпочитают не возиться с заменой запчастей стартера, а менять его полностью. Тем не менее, самыми частыми проблемами становятся всего несколько элементов конструкции агрегата и типичные неисправности:

выход из строя втягивающего реле;
износ коллекторов;
износ щёточного узла;
отказ бендикса.

Конечно, бывают поломки и посложнее, к примеру, межвитковое замыкание обмоток стартера, и в этом случае, действительно, дешевле и проще стартер заменить. Стартер в сборе стоит около 7 тысяч рублей, а выпускают его несколько компаний:

Bosch 986021351 , Bosch 0001108408 ;
Valeo 458371458470
Delco DRS3797 или DRS3797N .

Однако в продаже есть и запасные части для ремонта стартера Форд Фокус 2:

щёточный узел в сборе под номером 1 004 336 526 ;
бендикс в сборе с каталожным номером 1 006 209 804 ;

Старый и новый бендинкс. Если хрустит, не обязательно менять стартер полностью.

Таким образом, можно заменить стартер в сборе, либо заняться диагностикой и заменой его элементов. Контролируйте состояние стартера систематически, и тогда двигатель будет запускаться быстро и в любую погоду.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Стартер Форд Фокус 3

9130 Просмотров

Стартер автомобилей Ford Focus 3 (WAI CS1402) мощностью 1,4 кВт, установленный на картере сцепления, представляет собой четырехполюсный, четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, совмещенный с планетарным редуктором 7 (рис. 10.4) и электромагнитным двухобмоточным тяговым реле 10. Крышки 1,12 и корпус 9 стартера стянуты двумя болтами 11. В корпусе статора закреплены постоянные магниты. Вращение от вала якоря электродвигателя передается валу привода через планетарный редуктор. На валу привода установлена роликовая муфта 5 свободного хода.

При повороте ключа в выключателе (замке) зажигания в положение «III» напряжение от аккумуляторной батареи подается на втягивающую и удерживающую обмотки тягового реле, в результате рычаг 4 привода (рис. 10.4) перемещается и шестерня стартера входит в зацепление с зубчатым венцом маховика двигателя. Одновременно якорь тягового реле замыкает силовые контакты (в этот момент втягивающая обмотка выключается), на электродвигатель стартера подается напряжение от аккумуляторной батареи. Якорь стартера через планетарный редуктор проворачивает коленчатый вал двигателя. После пуска двигателя, когда частота вращения шестерни превышает частоту вращения вала стартера, происходит разблокировка и пробуксовка муфта свободного хода, что предохраняет стартер от высокой частоты вращения и повреждений.

Для того чтобы избежать многих неисправностей стартера, соблюдайте ряд простых правил при его эксплуатации:

— пуская двигатель, включайте стартер не более чем на 10-15 с и повторно — через 20-30 с. Непрерывная длительная работа стартера может привести к перегреву. Если после трех попыток двигатель не пускается, то следует проверить и устранить неисправности в системе питания двигателя или в системе зажигания;

— после пуска двигателя немедленно выключите стартер, так как длительное вращение маховиком шестерни муфты может привести к повреждению муфты свободного хода стартера;

— не передвигайте автомобиль с помощью стартера, так как это вызывает его значительную перегрузку и повреждение.

Снятие стартера Форд Фокус 3

Вам потребуются: ключ «на 13», торцовые головки «на 10» и «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите брызговик радиатора

3. Сожмите фиксатор.

4. .разъедините колодку жгута проводов стартера.

5. Отсоедините колодку от держателя на жгуте проводов.

6. Отверните гайку крепления клеммы провода питания тягового реле и отсоедините провод от тягового реле стартера.

7. Ослабьте затяжку болтов крепления стартера.

8. Окончательно выверните и извлеките болты.

9. Снимите стартер.

10. Отведите стартер от блока цилиндров и опустите вниз.

11. Извлеките уплотнитель.

12. Установите детали в порядке, обратном снятию.

Часто встречающиеся проблемы

Стартер Форда Фокус 2 имеет типичные неполадки, связанные с неправильным расположением щеток к корпусу коллектора, выход из строя тягового реле или износ коллектора якоря.

Владельцы модели сталкиваются с нарушением работы узла в виде отсутствия работы при первом повороте ключа, когда деталь не заводит двигатель с первого раза, а начинает крутить со второго или третьего поворота ключа. Это связано с подгоранием контактов реле. При выходе из зацепления с задержкой возможен износ зубцов в шестерне бендикса либо венца маховика.

Для того чтобы убедиться в неисправности стартера перед его разборкой, можно провести простую диагностику легкости перемещения муфты привода вдоль вала с помощью отвертки. Таким же способом нужно провернуть шестерню привода. Шестерня должна легко вращаться и не проворачиваться в обратную сторону.

Срок службы стартера

Снимаем стартер на Форд Фокус 2 своими руками

Общий алгоритм снятия.

Сняли корпус фильтра.

Два болта стартера.

Готова. Стартер сняли! Ура!

Установка стартера проводится в обратном порядке.

Механические неисправности

Механические неисправности диагностировать и отличить от электрических легко. При механических неполадках проблем со стартером нет, он срабатывает при повороте ключа, но нет вращения коленчатого вала. Виновниками этих проблем будут такие детали, как: рычаг или кольцо обгонной муфты, буферная пружина, венец маховика.

При нетипичном звуке работы стартера, деталь нужно осмотреть с ямы и с моторного отсека для выявления следующих неполадок:

износа втулок подшипников или шеек на якорном валу;
ослабло крепление стартера;
деформировались или сломались зубья шестерней;
в кожухе стартера крепление полюса ослабло, из-за чего началось трение об якорь.

Существует неисправность стартера, связанная с продолжением его работы после того, как двигатель завелся. Этому может служить заклинивания рычага привода или привода якоря, «заедание» реле или окисление его контактов. Часто распространенной причиной является износ обратной пружины запуска зажигания или пружины муфты свободного хода.

Признаки неисправности стартера Ford Focus 2

Самая простая неисправность в любом автомобиле: хоть сколько раз включаешь — не работает. Тогда можно знать наверняка, что конкретная деталь просится на свалку или требует ремонта. Чем сложнее устройство, тем больше в нем деталей, которые могут сломаться, и стартер нашего Форда тут не исключение. К счастью, европейское подразделение хорошо подготовило второе поколение Ford Focus к условиям нашей эксплуатации. Стартер трогать не стали и после рестайлинга, поэтому особых новостей от «самопуска» ждать не приходилось. Но бывали случаи, когда автостартер подводил.

1. Форд Фокус 2 не заводится, стартер крутит. Такой высокий диагноз может быть поставлен в том случае, когда шестерня бендикса, которая вступает в зацепление с венцом маховика, износилась и прокручивается, не доставая венец. Замене подлежит шестерня бендикса, возможно, с муфтой в сборе.

Второй вариант решения — выбитые зубья на венце маховика. Это бывает крайне редко, но бывает. В этом случае придется менять маховик коленвала. Также такое может быть, когда зубья венца изношены неравномерно.

Следующий на очереди — планетарный редуктор. Шестерни редуктора выполнены из металла и служат очень долго, а вот планетарная шестерня — пластмассовая. На нее и падает подозрение в большинстве случаев. Вполне возможно, что она износилась раньше времени.

В каждом из этих случаев предстоит демонтаж и разборка нашего основного пускового агрегата. Конечно, можно купить новый автостартер, однако рабочий оригинальный агрегат с восстановления будет стоить от 3 000 рублей, а цена нового оригинального — от 5 тысяч. Неоригинальный стартер на Форд Фокус 2 1,6, цена которого должна быть около 4 тысяч, есть в каждом автомагазине.

2. Не крутит стартер Форд Фокус 2. Самая простая поломка и самая приятная для работника диагностики. Если пусковой агрегат не крутится вообще, с ним может случиться абсолютно все что угодно. Самое первое, что приходит в голову — сгорела обмотка статора или ротора. Однако стоит прислушаться к работе втягивающего реле. Если реле не втягивается, значит, проблема, скорее всего, электрическая.

И в этом случае нужно идти по цепи от замка зажигания. Проверить, все ли в порядке:

с контактной группой замка зажигания;
не перегорел ли предохранитель стартера;
не перегорело ли управляющее реле стартера;
все ли контакты на проводах в норме, особенно тщательно проверить провода с высоким током, это те, которые подходят к втягивающему реле от АКБ.

Где находится блок реле стартера и предохранитель, а, тем более, где находится автостартер, надеемся, знают все, кто имеет дело с Форд Фокус 2. Если причина того, что «самопуск» не работает, была именно в этом, можно считать, что мы отделались малой кровью. В остальных случаях грозит снятие и разборка стартера.

Запчасти на стартер (ревизия или замена)

Стартер в разобранном виде.

Однако в продаже есть и запасные части для ремонта стартера Форд Фокус 2:

Старый и новый бендинкс. Если хрустит, не обязательно менять стартер полностью.

Ремонт механизма своими руками

Если вы никогда прежде не ремонтировали стартер и не уверены, что сможете произвести его ремонт самостоятельно, то лучше обратитесь к специалистам. Но в целом справиться с такой задачей сможет любой автовладелец.

Для ремонта механизма своими выполните следующие действия:

Сначала выкрутите все саморезы, при помощи которых фиксируется нижняя защита силового агрегата. Для этого потребуется ключ звездочка Т30.

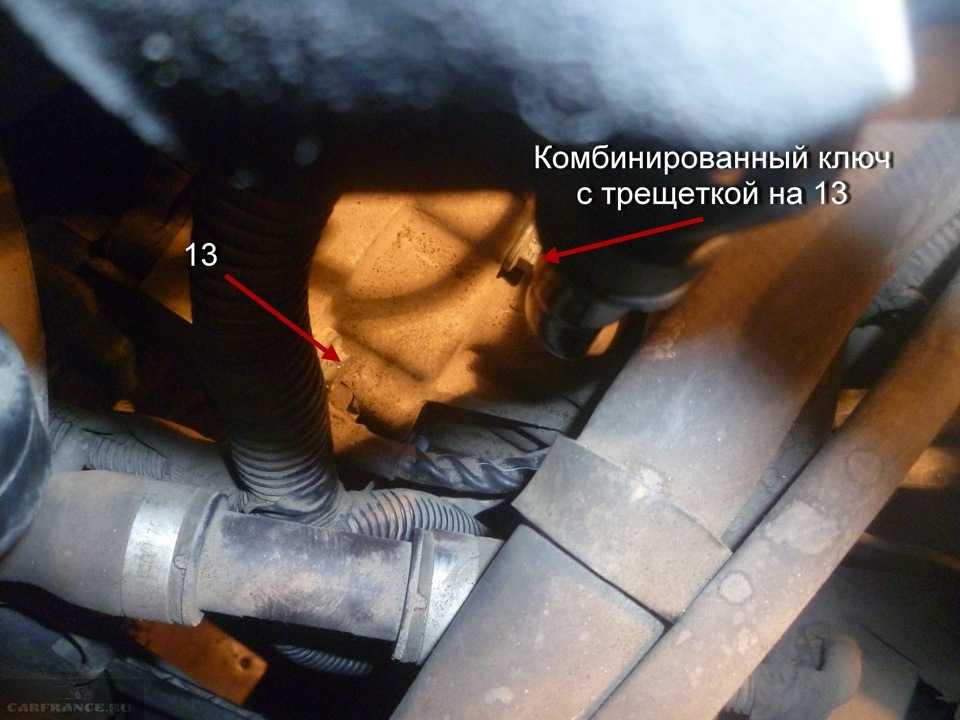

После этого, используя гаечных ключей на 13 и 10, нужно выкрутить гайки 1 и 2 соответственно, они показаны на фото. Сделав это, вы сможете отключить контактный разъем втягивающего реле.
Для демонтажа стартерного устройства вам нужно будет выкрутить три винта, который фиксируют узел к силовому агрегату авто. Для откручивания потребуется ключ на 13. На этом этапе учтите, что к одному из трех винтов подсоединен фиксатор, который крепит жгут с проводами. Итак, выполнив эти действия, вы можете произвести демонтаж стартера с авто.
Теперь можно приступить к диагностике и ремонту. Используя отвертку с плоским наконечником, необходимо провернуть шестеренку привода устройства. В идеале она должна поворачиваться с валом привода, а в другом направлении — на валу привода. В том случае, если шестеренка не перемещается или делает это с большим трудом, вал привода подлежит замене.
Далее, необходимо подсоединить контакты стартера напрямую к аккумулятору, это позволит определить работоспособность узла в целом. При диагностике помните о том, что положительный вывод АКБ должен быть подключен к верхнему винту устройства, а отрицательный — к массе, то есть корпусу узла.
Следующим этапом будет диагностика втягивающего реле. Для этого вам нужно замкнуть верхний контакт с контактом управления. В момент замыкания должен сработать втягивающий элемент, при этом шестеренка должна переместиться вдоль вала, а электромоторчик автоматически запустится. В том случае, если шестеренка не двигается, то нужно будет произвести замену либо более тщательный ремонт бендикса.
Что касается электромотора, то он также должен быть проверен. Для диагностики подключите положительный кабель от АКБ к нижнему винту бендикса, а отрицательный вывод подключается к массе, то есть корпусу. После подключения устройство должно включиться, если это не так, то двигатель меняется либо ремонтируется.
Не лишним будет произвести отдельную диагностику бендикса. Чтобы сделать это, необходимо соединить положительную клемму АКБ с контактом управления, а отрицательную — с корпусом устройства. При подключении втягивающий элемент должен активироваться и выдвинуть шестеренку. В том случае, если этого не произошло, то бендикс вышел из строя и его следует поменять.
