Замена бендикса форд фокус 2

Стартер Форд Фокус 2. Замена бендикса

Все началось с того, что при запуске двигателя стали появляться срывы. В принципе было понятно, что дело в бендиксе, но не было времени им заняться. Прошло около недели с момента особо тревожных симптомов (2-3 срыва подряд), пока я с трудом смог завести двигатель с 10 раза. Пришлось отменить все свои планы и поставить машину в гараж на время поиска запчасти и устранения неисправности.

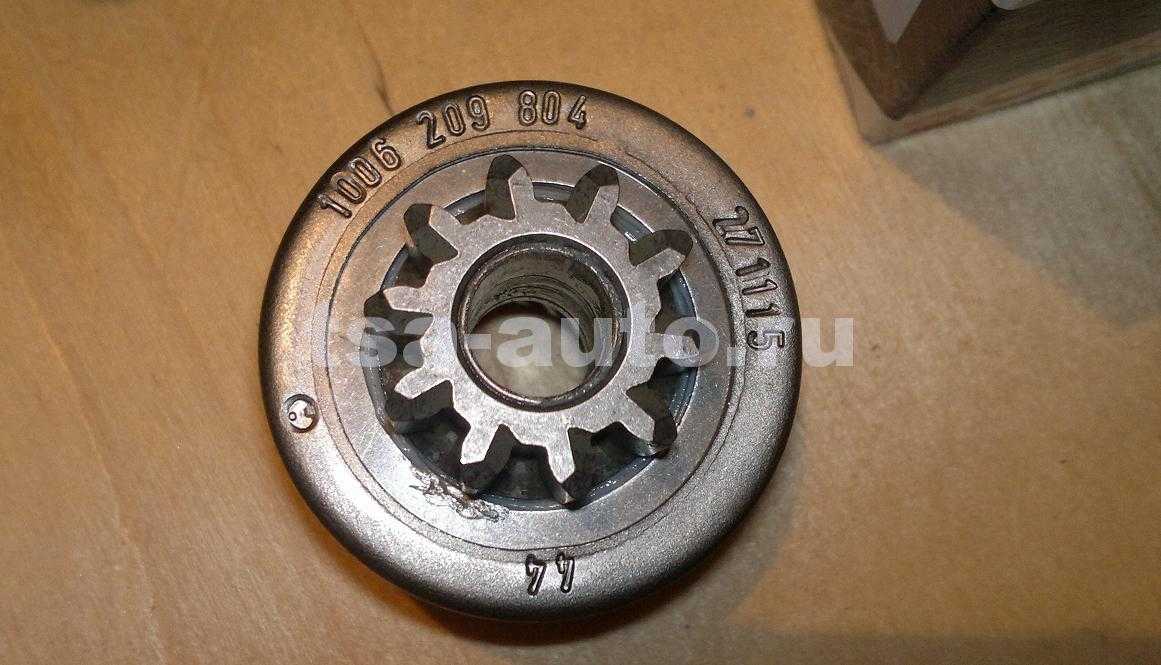

На замену купил бендикс Bosch 1006 209 804

Снятие стартера

Стартер Форд Фокус 2 крепится двигателю тремя болтами на 13, к первым двум можно добрать сверху, к третьему снизу. Лучше сразу снять корпус воздушного фильтра и дроссельный узел.

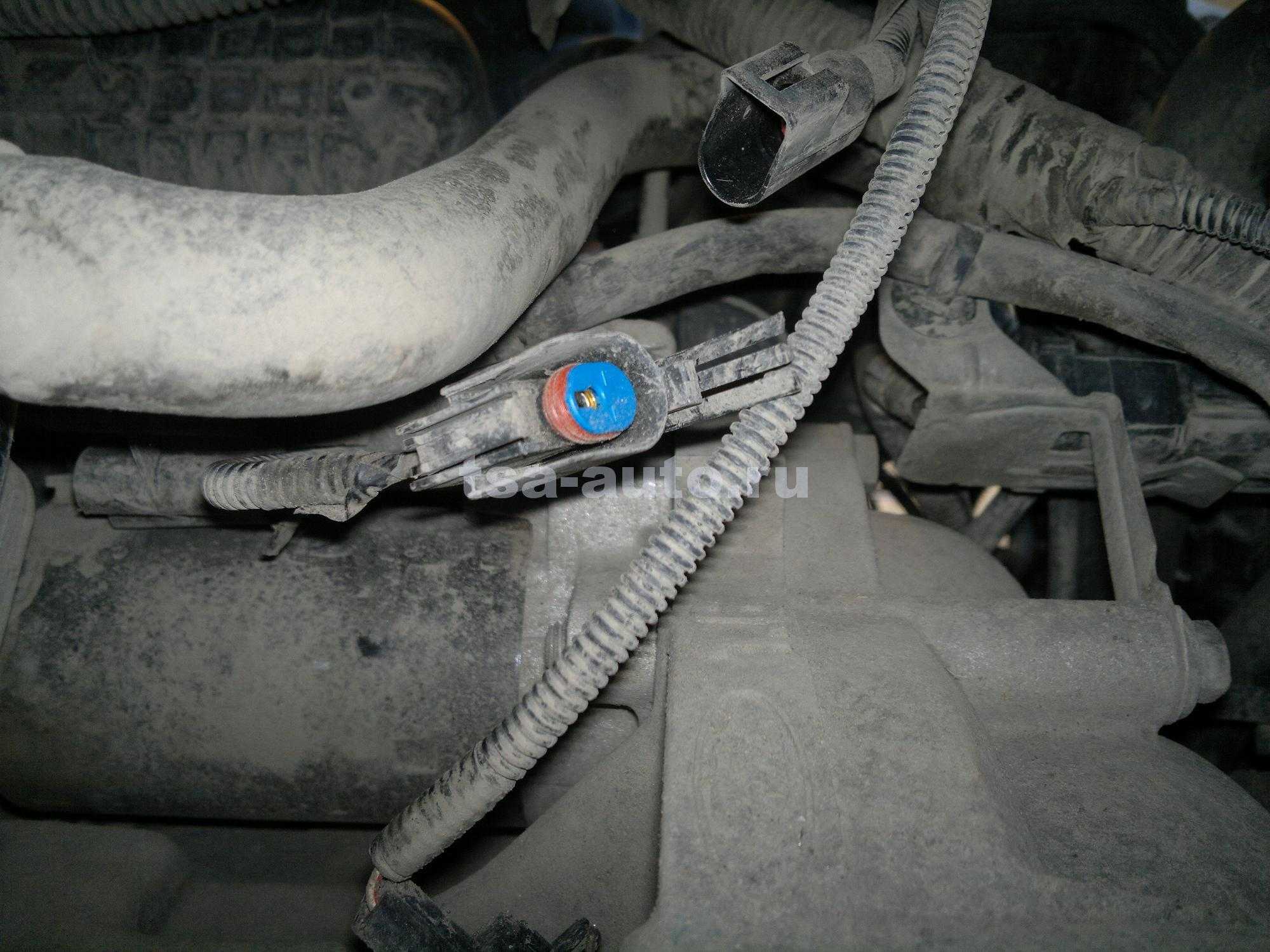

Отсоединяем аккумулятор, приподнимаем автомобиль, снимаем защиту двигателя. Выкручиваем болты стартера и размыкаем разъем втягивающего реле, вот он

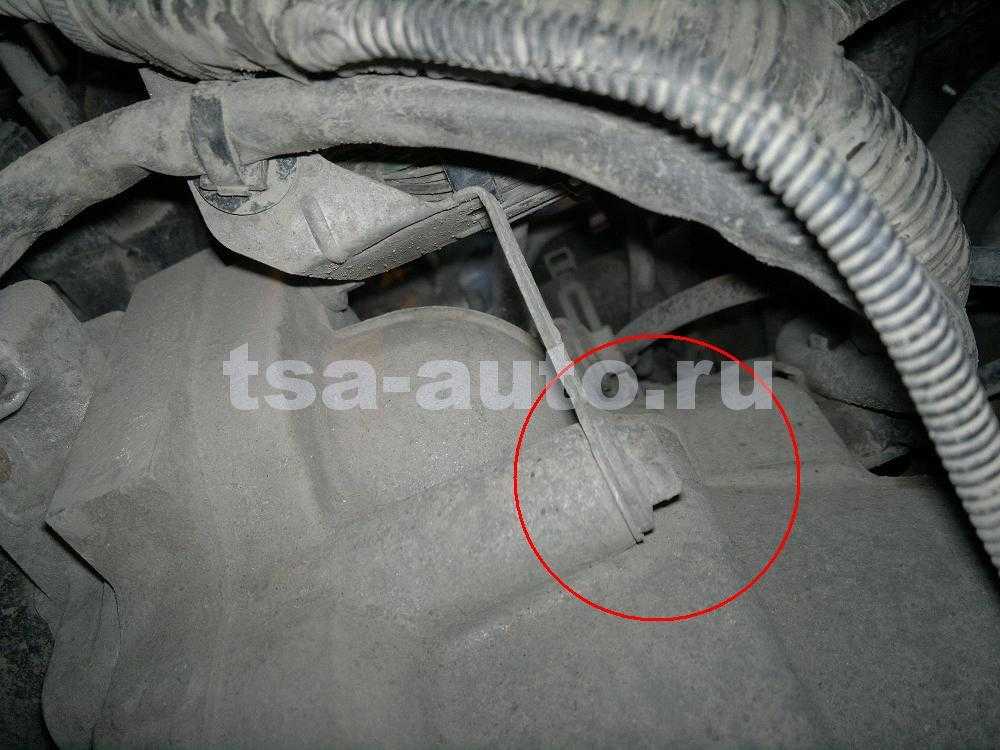

Нижний болт

и два верхних

Стартер нужно снимать со всеми проводами от генератора и до плюсовой клеммы аккумулятора. Откручиваем клемму от генератора

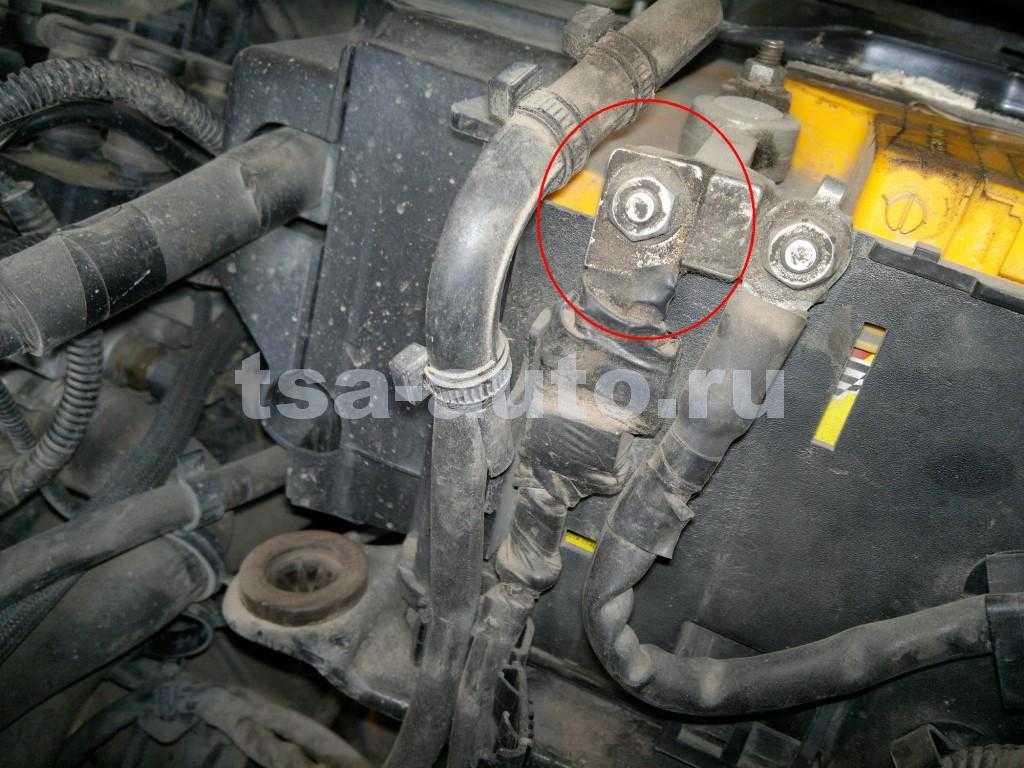

и от плюса аккумулятора

Далее нужно разрезать хомутик и снять защелки крепящие данный провод. При сборке можно будет закрепить его на кабельные стяжки.

Подаем стартер вправо, выводя его из корпуса кожуха сцепления. Там же рядом увидите еще пару разъемов, один из них датчик заднего хода, их тоже отсоединяем, чтобы не мешались.

Стартер Форд Фокус 2 вынимается вниз, но места в моторном отсеке мало, поэтому показываю на фото его положение перед тем как он был снят, в других положениях этого сделать не получалось, мешает нижний патрубок системы охлаждения. Его немного нужно вдавить и отодвинуть.

Снятый стартер Форд Фокус 2, маркировка BOSCH 0001108408

Разборка стартера

Далее приступаем к разборке. Сразу скажу, что втягивающее мне снять не удалось, болты тоrх закисли, один из них смялся и я это дело оставил, на будущее придется их высверлить, приготовив замену. Пришлось снимать и вставлять бендикс через вилку. Ничего сложного в этом нет.

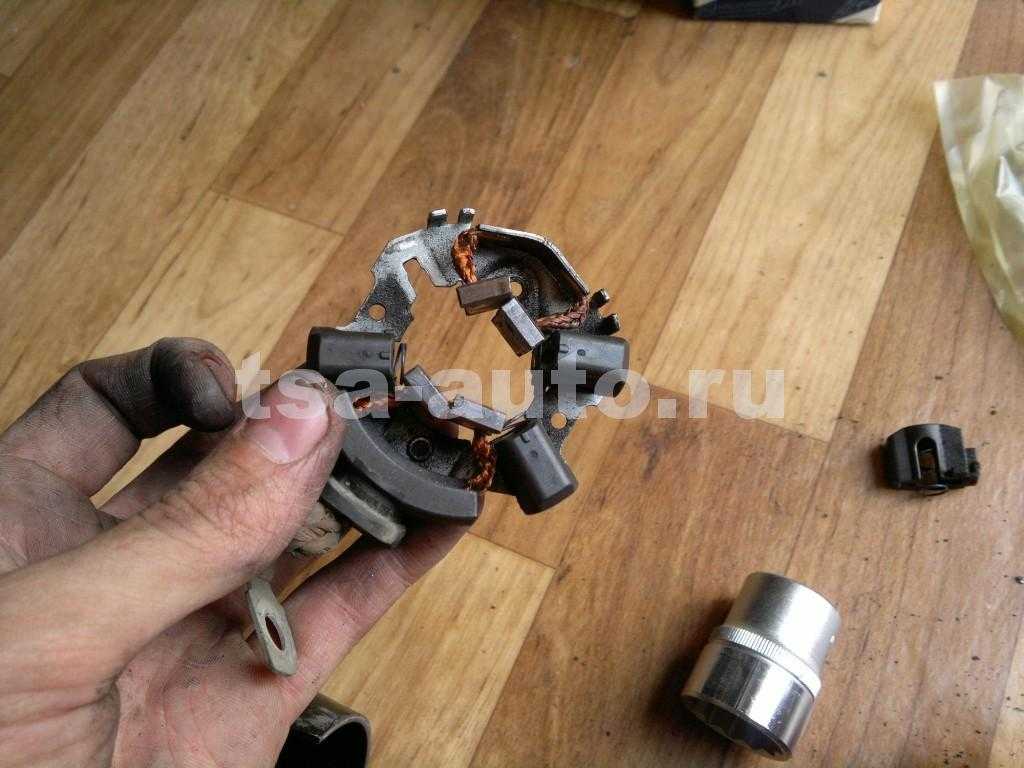

Раз уж разобрали, осматриваем состояние коллектора, щеток и проверяем смазку. Но самое интересное — это снятие стопорного кольца бендикса.

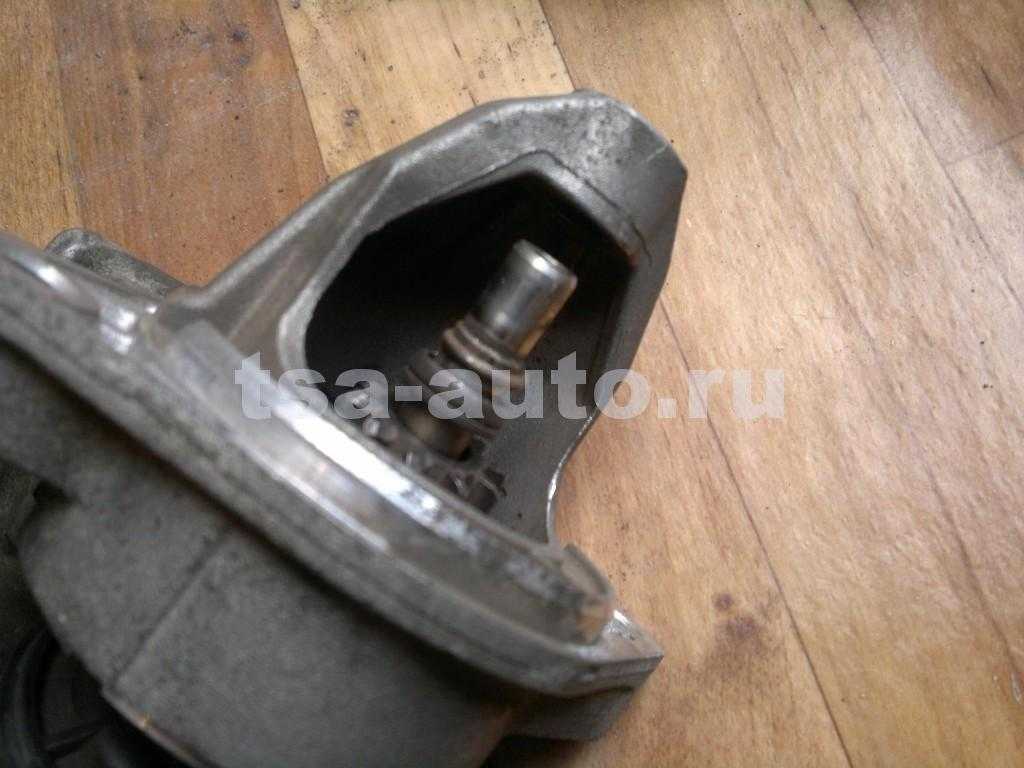

Чтобы его снять нужно сбить верхнюю обойму подходящей по диаметру головкой или оправкой, потом отверткой поддевается и снимается кольцо, обойма и можно вытащить сам бендикс, разжав немного вилку включения, т.к. втягивающее реле не снято.

При сборке со стопорным кольцом могут возникнуть проблемы. Советую снять кольцо, сжать его пассатижами, а потом ставить на вал. Оно скорее всего деформируется и станет не очень круглым, но если этого не сделать, на месте пассатижами оно не сожмется, так как очень упругое. Насадить обойму на место поможет рожковый ключ на 12 или 13, используем его как вилку. Держать будет.

Новый и старый бендикс:

Далее чистим стартер изнутри, также желательно разобрать редуктор, промыть и смазать шестерни механизма редуктора

Будьте осторожны при вставке ротора в в корпус, магнит резко втягивает ротор и щетки могут остаться у вас в руках

Собрать все на место поможет головка на 22

Еще несколько фото разобранного редуктора. В данном стартере шестеренки на игольчатых подшипниках с маркировкой INA. На таком же стартере в C-Max был редуктор, где шестеренки были на втулках.

Теперь все смазываем, собираем и устанавливаем на автомобиль. После данной переборки звук стартера стал тише и приятнее, бендикс работает исправно.

Коды запчастей:

• Бендикс — 1 006 209 804
• Втягивающее реле — 2 339 304 047
• Щеточный узел — 1 004 336 526
• Ремкомплект на стартер Форд Фокус 2 — 1 007 010 093 (стопорное кольцо и ограничительная юбка бендикса, стопорная шайба для якоря и резинка установленная на вилку)

Когда проблема в другом

Почему важно сделать диагностику, а уже потом ремонт? Банально причина может оказаться в другом:

• Система зажигания. На поверхности электрода свечи может быть нагар и другие отложения, из-за чего Форд Фокус не запускается. Если двигатель даже не вращается, стоит осмотреть, поступает ли питание на катушки системы зажигания.
• Топливная система. Смотрим, исправен ли на Форд Фокус насос и не загрязнен ли фильтр. Если при включении зажигания насос не «гудит», на него однозначно не поступает питание. Если проблема настала зимой и у вас дизельный Форд Фокус, возможно, загустело топливо в фильтре.
• ЭБУ двигателя. Со временем плата электронного блока Форд Фокус может окислиться. Перегорают дорожки. Следует продиагностировать блок на ошибки. Если при сбросе ошибки появляются вновь, стоит осмотреть систему, к которой она относится. ЭБУ Форд Фокус отвечает за все настройки и изменение режимов работы ДВС, поэтому поиск проблемы может затянуться.

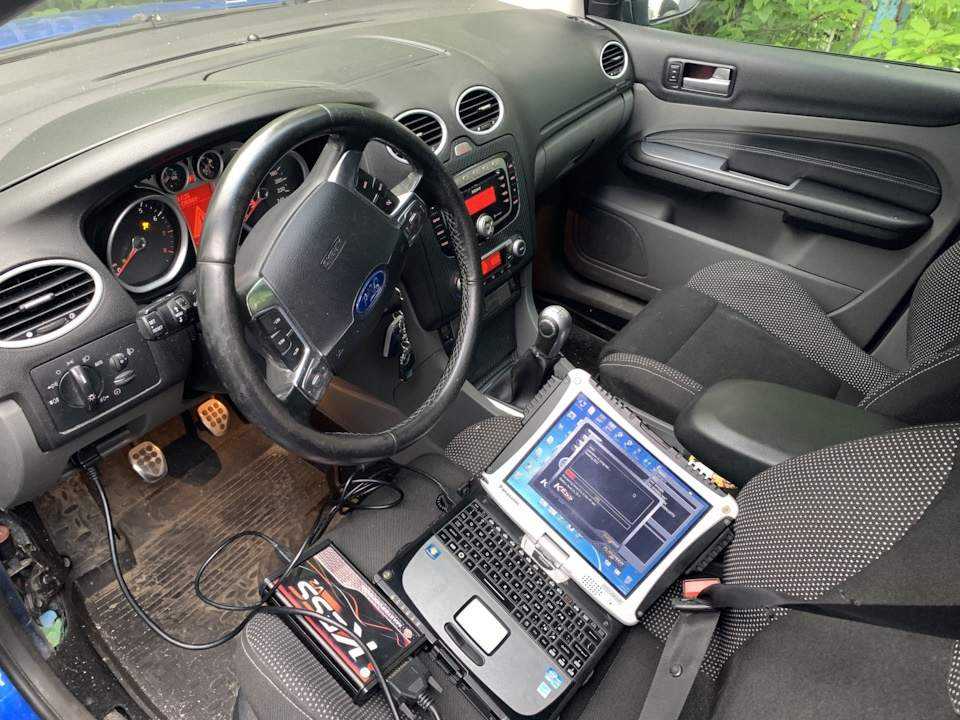

Компьютерная диагностика ЭБУ

ГРМ. Перескочил ремень и сбились метки зажигания. Как это может произойти, если замена ремня на Форд Фокусе выполнялась правильно? Со временем стираются зубья ремня и пропадает натяжение (поэтому стоит проверять его состояние на Форд Фокус раз в 15 000 км).

Установка новой цепи ГРМ

Откручиваем заглушку возле правого ШРУСа.

Вкручиваем туда приспособление для фиксации коленвала.

Оно должно упереться в шику коленвала. Со снятой крышкой это хорошо видно. Если это не так подведите коленвал в фиксатору.

Заменяем все звездочки на новые.

Ставим новую цепь ГРМ и масленого насоса, а так же башмак натяжителя и успокоитель. Взводим натяжитель цепи. Шилом отодвигаем храповик.

Заталкиваем шток до упора и фиксируем его подходящим предметом, в нашем случае удачно подвернулся под руку саморез.

Устанавливаем на место натяжитель. Проверяем что коленвал уперся в фиксатор и вынимаем чеку натяжителя цепи. Мы увидим как сработавший натяжитель натянул цепь и повернул звездочки распредвалов в нужное положение. Далее ставим на место переднею крышку цепи ГРМ, предварительно намазав прилегающие поверхности герметикам. Ставим шкив коленвала и снова закручиваем фиксирующий болт М6. Затягиваем болт шкива коленвала моментом 100 Нм и доворачиваем на 90 градусов. Затягиваем болты крепления звездочек распредвалов.

Вынимаем фиксаторы, заворачиваем на место заглушку и устанавливаем все детали в порядке обратном снятию.

Ремень кондиционера натягиваем с помощью приспособления которое идет в комплекте. Описывать не будем роликов на ютубе полно. А ремень генератора натягиваем с помощью нашего ролика. Одеваем его на шпильку, затем надеваем на него ремень и вставив подходящий по диаметру инструмент тянем в сторону двигателя и как только отверстия совпадут вкручиваем болты. Вот и все!

Как проверить

Чтобы узнать, в чем причина неисправности, придется демонтировать механизм с автомобиля. Деталь нужно аккуратно зафиксировать в тисках и подать «плюс» на верхнюю клемму реле и контакт включения. «Массу» приложить на корпус механизма. При подаче напряжения должен выдвинуться и прокрутиться бендикс.

Изношенный бендикс

Если устройство работает не так, как надо, проверяем втягивающее. Подкачаем «плюс» на реле, «массу» – на корпус. Шестерня бендикса должна выдвинуться со щелчком. Можно проверить и сам бендикс. Обволакиваем корпус муфты в мягкую прокладку и зажимаем в тисках. Прокручиваем шестерню. Она должна вращаться только в одну сторону. Если вращается в обе – бендикс под замену.

Если механизм медленно крутит или издает шум, стоит проверить щетки. Понадобится 12-вольтовая лампа. Подключаем один вывод на «массу», другой – на щеткодержатель. Если загорелась лампа, есть пробои в защите – щетки нужно заменить.

Популярные марки:

Ford Focus

Как снять стартер форд фокус: видео,фото

Для снятия стартера Форд Фокус 2 с двигателем 1.6

— насадка-звёздочка; TORX Т-30.

-ключ-трубка на 10 и 13;

-плоская отвёртка; — рожковый ключ на 10 и 17.

Набор ключей для любых работ авто

Пошаговая инструкция:

1. Откручиваем от аккумулятора силовой провод, не снимая клемму АКБ, чтобы избежать блокировки магнитолы и подъёмников дверных.
2. Откручиваем хомут воздухозаборника (воздушного фильтра) и снимаем эту гофру,
3. соединяющую фильтр и воздушный коллектор.
4. Прокрутив вытаскиваем трубку, которая идёт от фильтра к крышке клапанов (внизу есть защёлка, которая поддерживает эту трубку снизу). Трубка остаётся на корпусе фильтра, отсоединяем только от крышки клапанов.
5. Посмотрите, где находятся крепления и аккуратно снимите воздушный фильтр.
6. Снять защиту мотора.
7. Далее снять щуп.
8. Торцовым ключом 8 на 13 откручиваем гайки крепления проводов к втягивающему стартеру.
9. После этого мы откручиваем гайки и отсоединяем провода идущие к стартеру (он крепится на трёх болтах). Болты выкручиваются на ощупь, т.к. их не видно.
10. Остаётся вытащить стартер.
11. Установка происходит в обратной последовательности.

отсоединяем клемму АКБ

Вытаскиваем щуп открутив болт под звездочку. на=20

Снять защиту ключом под

Снимаем разъём проводки

Сняли разъём, который соединяет старте

Стартер Форд Фокус 1.6

(Видео) по замене стартера на Форд Фокус.

Вывод: На ремонт стартера нужны качественные запчасти. я не давно купил бендикс, который па работал всего месяц, заплатил за бендикс и за работу. И соответственно мне пришлось, купить другой стартер. НА рабкоре за ту сумму которую я потратил на ремонт За 10000.ты бэушный. Делайте выводы прежде чем заняться ремонтом стартера.

Некорректная работа стартера на Форд Фокус 2

Проблемы со стартером на этом не заканчиваются. Он может работать некорректно, а это первый признак того, что скоро предстоит его ремонт. Своими руками, или силами СТО, но придется выяснять причины того, от чего стартер туго вращается. Это слышно стразу и при этом возможен перегрев корпуса. Причиной могут стать подшипники или втулки, в которые попала вода или грязь, а также перекос якоря вследствие износа втулок или подшипников. Здесь также без снятия и разборки автостартера не обойтись.

Следующую неприятность может подсунуть якорь. Перегрев стартера может вызвать интенсивный износ втулок, в результате чего якорь может начать замыкать на статор. Если вовремя не принять меры, может сгореть обмотка ротора или статора, а цена ремонта в этом случае может быть не менее 1500 рублей — перемотка обмотки недешево стоит. В таком случае, если автостартер уже дышит на ладан, то проще купить новый или б/у, но гарантированно рабочий.

Еще один малоприятный сюрприз могут преподнести щетки. Их в «самопуске» Форд Фокус 2 четыре штуки. Для того чтобы добраться до блока щеткодержателя, надо снимать и разбирать стартер практически полностью. Щетки могут просто износиться, и это будет видно сразу. Проверить это просто, достаточно измерить каждую из щеток по высоте. Щетка должна выступать из корпуса на 5-7 мм. Также необходимо провести проверку на предмет короткого замыкания корпусов щеток с корпусом стартера. Сделать это можно обычным мультиметром, он должен показывать отсутствие контакта между корпусами щеток и корпусом стартера.

Процедуру демонтажа стартера мы детально описывать не станем, поскольку довольно подробно она расписана в руководстве пользователя Форд Фокус 2. Обозначим основные этапы снятия:

1. Снять грязезащитный щиток двигателя.
2. Открутить гайки и снять контактную колодку с втягивающего реле.
3. Открутить три болта на 13, которые крепят автостартер к картеру КПП.
4. Вывести стартер из зацепления с маховиком и вынуть из посадочного места.

Чтобы оценить состояние стартера, достаточно провернуть приводную шестерню в разных направлениях. В одном из направлений она должна вращаться с валом вместе, в другом — только шестерня.
