Конструкция коробки 4f27e

АКПП 4F27E – гидромеханическая коробка, которая надежна и неприхотлива в обслуживании. Инновационные микроэлектронные схемы в приборе позволяют регулировать степень раскрытия масляных каналов, которые регулируются особыми соленоидами, благодаря которым удается сделать коробку с меньшим весом и размерами. Технические особенности позволяют охлаждать и смазывать комплектующие коробки.

Внутри АКПП 4f27e находятся датчики:

Для измерения температурных данных охлаждающей жидкости АКПП.
Характеристики давления масла в системе.

Схема включает в себя полностью автоэлектронное управление. Селектор системы не имеет прямой связи с агрегатами. Эта особенность позволяет полностью исключить сбой в работе приспособлений, при неграмотных действиях водителя транспортного средства. Например, при смене передач на ходу.

Читать

Обслуживание и замена фильтра АКПП a6gf1

Замена масла в АКПП 4F27E

Краеугольный камень регламентных работ, необходимых для долгого и качественного функционирования коробки – замена в ней трансмиссионного масла.

Если открыть мануал к автомобилю (сервис-книжка), там можно найти запись об интервале замены масла коробки в 40 тыс. км. Желательно придерживаться этого указания, хотя на практике в отечественных реалиях разброс пробега, после которого в коробке меняют трансмиссионную жидкость, от 30 до 60 тыс. км. Если масло менять вовремя, коробка прослужит дольше без капитального ремонта, в противном случае вероятен выход агрегата из строя, с дальнейшим дорогим ремонтом или заменой коробки на контрактную.

В коробку-автомат 4F27E заливается трансмиссионная жидкость типа Mercon V. В модификациях автомобилей после 2003 года масло для АКПП 4F27E стали заменять на Dextron VI или Mercon LV – Low Viscosity. Последний вариант отличается пониженной вязкостью (на что указывает аббревиатура LV), что позволяет коробке легче работать в условиях пониженных температур, так как масло не густеет. Особенно полезно это при «холодном старте», когда водитель зимой сразу начинает движение, не прогревая АКПП.

Для полной замены понадобится около 7 литров масла. Для 4f27e замена масла желательна на «родное» от производителя, Mercon LV от Ford выпускается в таких канистрах:

Для Mazda следует использовать ATF Mazda M-V:

Кроме самой жидкости, для замены масла коробки понадобится новый фильтр. Он состоит из нетканой мембраны и подлежит замене при каждой смене трансмиссионного масла. Есть несколько модификаций фильтров коробки, в зависимости от глубины используемого поддона:

с заборником 17 мм;

с высоким заборником на 34 мм.

Последний используется в коробках, стоящих на автомобилях Mazda.

Капитальный ремонт коробки

После достижения пробега в 200-300 тыс. км. коробка может нуждаться в капитальном ремонте. В его ходе обычно используют так называемый Оверол Кит – ремкомплект из прокладок и сальников, которые к такому пробегу «устают» и теряют свойства. Меняют также втулки и фрикционы, для которых существуют свои ремкомплекты.

Существует, кроме Оверол Кита, и Мастеркит – большой ремкомплект для коробки 4F27E, в который, кроме прокладок и фрикционов, входит набор стальных дисков.

Если делают полную переборку коробки, в ремонтный набор обычно добавляют тормозную ленту. Делают это и в случаях, когда в ремонт поступил автомобиль со сгоревшими фрикционами режимов реверса или овердрайва.

Каковы особенности автоматической коробки передач Форд Фокус 2

Внешний вид автоматической коробки передач

АКПП снабжена адаптивной управляющей системой, а потому трансмиссия способна подобрать идеальный режим переключения передач, исходя из того, каков стиль вождения человека, сидящего за рулем, и каково качество дорожного полотна. Классическая планетарная схема были использована для создания КПП Форд Фокус 2. Во время разгона машины водитель в состоянии самостоятельно подобрать момент, подходящий для переключения на другую, более высокую передачу. Это простое действие дает возможность достичь более интенсивного разгона, если проводить сравнение с автоматическим режимом. Электронная система играет немаловажную роль, так как осуществляет контроль над скоростью, с которой перемещается авто, и регулирует нагрузку, приходящуюся на мотор.

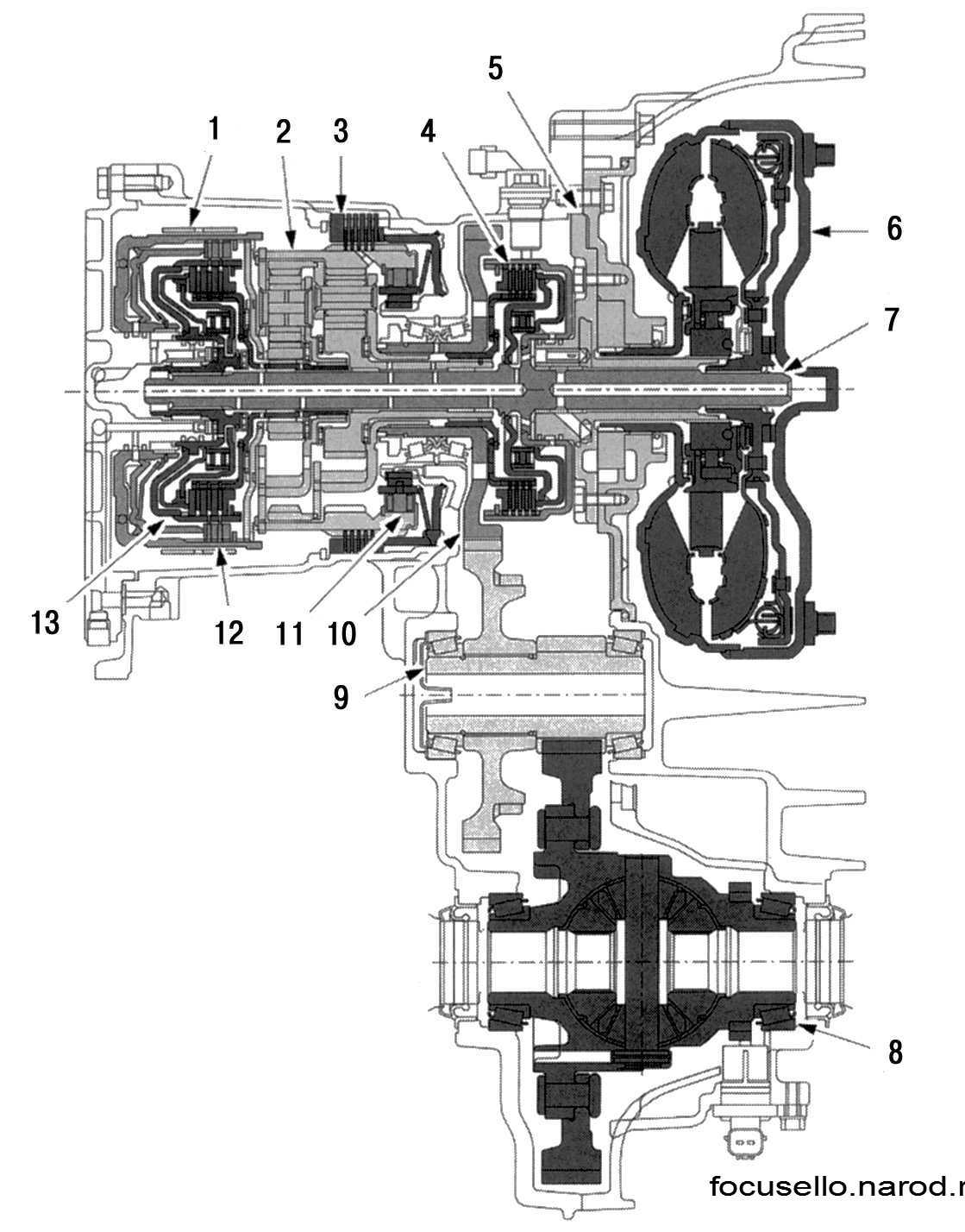

Автоматическая коробка передач: 1 — ленточный тормоз; 2 — планетарный механизм; 3, 4, 12 и 13 — многодисковые фрикционы; 5 — масляный насос; 6 — гидротрансформатор; 7 — входной вал; 8 — промежуточная шестерня; 9 — дифференциал; 10 — шестерня; 11 — муфта свободного хода

Особенности техобслуживания АКПП 4f27e

Капитальная починка трансмиссии 4F27E производят при показателях пробега больше 200-300 тыс.км. Дополнительно возникают проблемы с гидроблоком и корзиной сцепления. Чтобы отремонтировать или заменить гидроблок потребуется не малая сумма, по этой причине нужно выполнять все требования и рекомендации автопроизводителя. Такая методика разрешает продлить эксплуатационные сроки АКПП 4f27e.

Проверка уровня и состояния масла в АКПП

Уровень масла проверяют при помощи щупа. На свежих автомобилях коробка 4f27e требует замены масла и фильтра после 60 тыс. км. Рекомендуется использовать масло типа Mercon V – 6,7-7,0 л. После 2003 года стали применять морозоустойчивые DexronVI/ Mercon LV.

Фильтр АКПП 4f27e применяется в зависимости от модификации и глубины поддона. Наиболее популярные – фильтрационные изделия выпускаются с заборником 17 мм. Изделие имеет простую мембрану из нетканого материала, его заменяют с каждой сменой масла. В особенности после окончания эксплуатационного срока.

Читать

Все болезни АКПП Citroen C4 и их ремонт

Замена трансмиссионной жидкости в АКПП

Если было принято решение не обращаться в автосервис и сменить трансмиссионную жидкость своими руками, следует тщательно подготовиться. Сливают отработанную жидкость в специальную тару, нужно выждать определенное время (около 15-20 минут) для того чтобы вытекло максимальное количество старого вещества.

При помощи такой методики удалить все масло не получиться, большая часть остается в гидротрансформаторе, барабанах сцепления и прочих составных частях автоматического устройства. В старой трансмиссионной жидкости содержатся обгоревшие частицы самого состава и прочих загрязнений. Для эффективной замены масляной жидкости в АКПП следует прибегнуть к более сложным видам техобслуживания.

Обслужить самостоятельно автоматическую КПП 4f27e не составит большого труда.

Для выполнения процедуры понадобится:

Авто поддомкрачивают или вывешивают на подъемник.
Заднюю пару колес блокируют.
Крышку поддона АКПП откручивают, рекомендуется не вывинчивать несколько болтов с одной стороны.

Следует помнить, что отработанный трансмиссионный материал, хлынет из коробки передач в образовавшееся отверстие. Жидкость может разбрызгаться за пределы установленной тары. Чтобы избежать сильного разлива отработанного материала, следует использовать насос, его шланг погружают через отверстие, предназначенное для щупа.

Mercon V(LV) около 6,7-7.0 л. – наиболее подходящее синтетическое универсальное масло для модели с АКПП 4f27e.

Читать

Обзор лучших присадок в АКПП

АКПП 4f27e

Модель АКПП 4f27e до сих пор собирается на многочисленных заводах Форда. Конструкционные особенности позволяют результативно смазывать и охлаждать трансмиссию. Вмонтированный прибор измерения считывает температуру раствора охлаждения и состояние системы смазки. Коробка передач 4f27e не связана напрямую с селектором. Этот плюс избавляет автовладельцев от вероятных неисправностей устройства из-за переключения трансмиссии на авто при движении.

В АКПП 4F27E входит сложная микросхема, которая отличается повышенной надежностью. Сбои в управляющей электронике происходят редко, а возникшие поломки соленоидов либо гидроблока указывают на пробег автомобиля больше трехсот тыс. км. С 2000 года более 20 моделей марок Мазда и Форд выходили с заводов с модифицированным типом коробки передач.

Как выбрать масло для АКПП

Объявление о продаже LADA ВАЗ 2114 2012

Выбирать трансмиссионное масло для АКПП Фокус второго поколения нужно с особой тщательностью, поскольку машины этой марки достаточно восприимчивы к некачественному продукту.

Учитывая этот факт, не стоит экономить и приобретать масло у сомнительных дилеров или на розлив. Оптимальный вариант – обратиться к официальному дилеру Ford и после консультации со специалистом выбрать наиболее подходящий продукт.

Для автомобилей Форд Фокус 2 применяется масло, рекомендованное автопроизводителем. Так, если машина выпущена до июля 2007 года, требуется заливать жидкость ATF Ford DP-M5, имеющую WSS-M2C919-E, код 1565889 или 8000045.

Для авто более позднего года выпуска понадобится масло той же марки с каталожными номерами 1776431 или 1496116. С данными составами совместима новая жидкость Mercon LV (XT10QLVC) и Mercon V второго поколения. Эти трансмиссионные масла производятся в .

Помимо этого, допускается заливать жидкость Motorcraft Mercon V – XT5QMC или ее аналог * (8000045) Febi – 22806.

Вопрос, сколько масла в АКПП Ford Focus 2, интересует многих владельцев этого авто. Для замены в АКПП потребуется не менее 5 литров (с запасом).

Конструкция коробки 4f27e

Внутри АКПП 4f27e находятся датчики:

Для измерения температурных данных охлаждающей жидкости АКПП.
Характеристики давления масла в системе.

Советы опытных автовладельцев и механиков:

При наличии ошибок в работе АКПП 4F27E возникает поломка цепей соленоидов либо буксование из-за неправильных придаточных чисел. Также трансмиссия переходит в аварийный режим – на третью скорость. По отзыву опытных механиков на практике встречаются автолюбители, которые обращаются на СТО с пробегом 120-180 тис. км. Также встречаются и авто с большим пробегом.

Фактором этой разницы по показателям километража для моделей АКПП 4f27e является:

смена масла и фильтра, которая производится после 90 тыс. км.;
понизилась минимальный уровень масла в блоке коробки;
быстрое ускорение и пробуксовка;
авто эксплуатировали и перегружали в трудных условиях.

Стоимость ремонтных услуг 4F27E АКПП обойдется 40-60 тыс. руб., а FN4E e и FNR5 5-ти ступенчатая модификация 50-70 тыс. руб.

Владельцы авто с АКПП 4F27E отмечают такие поломки и запчасти, которые требуют замены:

сальники и прокладки;
комплект фрикционов стали;
обрезные поршни и ретейнеры;
механизм тормозной ленты;
барабан реверса и директа;
ремонт корпуса с установкой втулки сервопоршня;
детали механизма и проточки под уплотнительные кольца;
выбита осевая часть сателитов, либо происходит отработка в местах сопряжения дифференциального механизма с осью ШРУС-механизма;
ошибки в блоке управления или некорректное функционирование АКПП – для исправления потребуется заменить Transmission Control Mode;
рекомендуется использовать масло объемом 8-9 л., Mercon V;
отдельное радиаторное устройство для коробки передач ломается при недостаточном охлаждении;
из-за раздробленных опорных элементов двигателя происходит характерный толчок на включенном режиме D либо R.

Источник

Классификация коробок передач

Существует несколько видов данного узла:

· Механическая КП считается наиболее старым видом, но довольно хорошо себя зарекомендовала. Ее предпочитают водители, которые любят ощущать мощь агрегата. Управление осуществляется вручную.

· Автоматическая КП: ступни скорости переключаются автоматически. Но начало движения вперед или назад требует команды оператора. Наличие планетарных механизмов в устройстве способствует снижению КПД. Данный вид коробки передач предпочитают американские водители и женщины.

· Роботизированная кп разработана на основе механической коробки передач.

· Вариатор: главный недостаток этого вида в том, что применяются они только в малолитражках. Достоинства: простота, полное изменение крутящего момента, высокий КПД.

Как и любой другой узел автомобиля, коробка передач может дойти до пика своей эксплуатации. Проведя диагностику состояния КПП, обнаружив какие-либо неисправности, необходимо провести ее замену, чтобы не пришлось в дальнейшем осуществлять капитальный ремонт двигателя.

1. Автомобиль нужно установить на смотровую яму.

2. Затем нужно снять воздушный фильтр.

3.Потом очередь брызговика, его тоже нужно снять.

4. Потом необходимо слить масло с коробки передач.

5. Затем понадобится снять приводы передних колес.

6. Далее нужно отсоединить тросы коробки передач от самой коробки.

7. Сейчас нужно снять кронштейн крепления воздушного фильтра.

8. Затем нужно отсоединить колодку жгута проводов от выключателя света заднего хода.

9. Подденьте отверткой.

10. Потом нужно отсоединить от картера коробки передач держатель жгута проводов выключателя света заднего хода, затем отвести жгут в сторону.

11. Затем необходимо отсоединить колодку жгута проводов от датчика скорости.

12. На данном этапе нужно снять пружинный фиксатор наконечника шланга гидропривода выключения сцепления, предварительно поддев его отверткой.

13. Отсоедините шланг от трубки гидропривода.

14. Далее понадобится вывернуть болт крепления кронштейнов шлангов к картеру коробки передач.

15. Затем нужно отвести кронштейн вместе со шлангами в сторону.

16. Применив отвертку, нужно вывернуть болт крепления «массовых» проводов к кронштейну кузова.

17. Затем отсоединить провода от кронштейна и отодвинуть их в сторону. 18. Дальше понадобится вывернуть болты крепления и снять с картера сцепления стартер, при этом не отсоединив от него провод. Отвести стартер в сторону и закрепить любым способом, чтобы он не мешал дальнейшей работе.

19.Потом нужно установить под двигатель надежную опору или вывесить его с помощью грузоподъемного механизма. Аналогичную опору нужно установить под коробку передач. Производим снятие краев обоймы.20.Затем нужно снять края обоймы левой опоры силового агрегата сапун коробки передач.

Отворачивание гайки крепления 21. Сейчас необходимо прибегнуть к помощи отвертки и отвернуть гайку крепления «массового» провода к шпильке крепления кронштейна левой опоры подвески силового агрегата. Снятие наконечника 22. Далее нужно снять наконечник провода со шпильки и отвести провод в сторону.

23. Затем необходимо вывернуть два болта и шпильку крепления кронштейна левой опоры подвески двигателя к картеру коробки передач.

24. Снять опору вместе с кронштейном.

25. Потом нужно вывернуть по одному болту крепления картера коробки передач к двигателю сверху слева.

26. Затем справа.

27. Потом два болта сбоку слева.

28. И вывернуть пять болтов снизу.

29. Затем нужно снять заднюю опору подвески двигателя.

30. Далее понадобится сдвинуть коробку передач назад до момента выхода первичного вала коробки из ступицы ведомого диска сцепления.

Снятие коробки 31.Потом нужно сдвинуть коробку максимально назад, убрать из-под нее опору и, предварительно наклонив заднюю часть коробки вниз, снять с автомобиля. Установка новой коробки 32.Монтаж новой коробки передач осуществляется в обратном порядке. Работа с маслом 33.После этого нужно залить масло в КПП. Удаление воздуха из гидропривода 34.Удалить воздух из гидропривода выключения сцепления. Регулировка привода управления 35.Если будет необходимость, нужно отрегулировать привод управления коробкой передач.
