Пошаговая инструкция по замене масла
На примере коробки iB5. Последовательность работ на остальных механических коробках практически идентична. Все работы выполняются на прогретом автомобиле, когда смазка обладает наибольшей текучестью, что позволяет произвести замену в максимальном объеме.
Загоняем автомобиль на смотровую яму или эстакаду
Предпринимаем меры предосторожности: затягиваем ручник, устанавливаем противооткатные упоры под колеса.
При наличии защиты двигателя демонтируем ее. Снимаем защитный пластиковый кожух, за которым находится рычаг выбора и переключения передач, а также кронштейн крепления тросов, путем вывода фиксаторов из зацепления.
Рычаг переключения передач
Снимаем тросы, подходящие к рычагам
Нижний трос отсоединяется нажатием на кнопку фиксатора и снятием с шарнира. Верхний трос достаточно поддеть мощной отверткой. Для того чтобы отсоединить тросы от металлического кронштейна, ослабляем круглые фиксаторы, раскручивая против часовой стрелки. Для удобства можно снять пластиковый кожух, открутив четыре крепящих болта.
Ключом на 19 мм откручиваем сливную пробку и сливаем старую жидкость в подготовленную тару объёмом не менее трех литров. Используем торцевую головку или накидную сторону ключа, чтобы не повредить грани. На сливной заглушке имеется магнит. Большое количество металлической стружки, на котором свидетельствует о выработке шестеренок.
После того как масло перестало сливаться, а начало капать, заворачиваем сливную заглушку обратно. Место вокруг сливной пробки протираем чистой ветошью. Это позволит контролировать образование течей после замены масла.
Откручиваем заливную пробку шестигранником на 8 мм. Используя технический шприц, заливаем свежее масло в коробку Форд, до момента, пока оно не потечет из заливного отверстия, которое является одновременно и контрольным. При отсутствии шприца, жидкость можно залить через шланг подходящего диаметра и лейку, который лучше вставлять через верх.
Контроль уровня трансмиссионной жидкости должен выполняться при нахождении автомобиля в горизонтальном положении. Любое отклонение от плоскости может сказаться на точности уровня.
Как самому поменять масло в мкпп Форд Фокус 2 — видео
Ремонт коробки передач
Если машина неисправна, то сумеете выполнить ремонт коробки Форд Фокус. Чаще всего возникает необходимость замене сальника КПП у Ford Focus. Нужно следовать предложенной инструкции, чтоб грамотно выполнить ремонт КПП:
Снятие коробки передач, отсоединение тяги переключения передач.
Размещение тары под сливной частью, пробка откручивается, чтобы обеспечить слив масла и отремонтировать устройство.
Открутить болт, фиксирующий рычаг КПП Форд Фокус 1 на валу
Специалисты снимают эту деталь с особой осторожностью, чтобы не повредить крепление.
Очистка и шлифовка деталей специальной пастой.
Если у вас есть желание провести рестайлинг, то самый простой путь – это заменить ручку КПП. Это довольно простая работа, прежде всего, нужно выяснить, как снять ручку
При демонтаже соблюдайте осторожность, используйте инструкции, чтобы не повредить конструкцию
Поломка АКПП в Форд Фокус
Замена коробки Форд Фокус требуется только в том случае, если стоимость ремонтных работ вместе с запчастями превысит стоимость новой КПП. В большинстве случаев ремонт финансово целесообразен и имеет следующие разновидности:
- Гидротрансформатор, необходимый для плавной передачи крутящего момента от двигателя к планетарному ряду в начале движения автомобиля и при смене передачи, требует очистки от металлических стружек и смены масла.
- Ремонт базовых деталей – замена комплектов прокладок, замена блока фрикционов, ремонт втулок, замена подшипников и шестерен коробки Форд Фокус.
- Промывка или замена (в зависимости от типа КПП) фильтра масла, рекомендованного для Форд Фокус.
- Неправильная работа масляного насоса, вызванная загрязнением масла или износом втулок оси крыльчатки. Течи и запотевания сальников и прокладок.
- Гидроблок имеет ограниченный ресурс, сопоставимый со сроком службы фрикционов. Грязное масло или забитый фильтр могут стать причиной выхода коробки из строя. Зависание (ограниченная подвижность) соленоидов также приведет к переходу коробки в аварийный режим или даже к замене коробки Форд Фокус.
- Треснувший корпус заставит заняться аргонными сварочными работами.
Неисправная коробка передач на Форд Фокус обязательно скажется на комфорте передвижения. Подергивания, несвоевременные переключения, невозможность включать нужные режимы АКПП – это сигнал для обращения в автосервис. Первичная диагностика начинается с прослушивания работы на разных режимах. Затем машина загоняется на подъемник, проводится осмотр и прослушивание с помощью специальных приспособлений. Далее к диагностическому разъему автомобиля подключается сканер ошибок, который выдает полную информацию с датчиков и электронных блоков агрегата. После этого диагност сопоставляет результаты всех вышеперечисленных исследований и выносит вердикт: ремонт или замена коробки Форд Фокус.
Коды ошибок позволяют выявить неисправности в программном обеспечении ЭБУ и в функционировании электронных блоков Форд Фокус. Однако, подобная информация может быть только косвенным подтверждением состояния механической части. Для полноценного обследования необходимо выполнить полную разборку узла с дефектовкой демонтированных деталей под замену. Только после этого составляется план ремонтных работ, позволяющих вернуть коробку к жизни. Если стоимость ремонт и необходимых запчастей превышает стоимость новой коробки, то в этом случае показана только замена коробки Форд Фокус.
Диагностика механической части КПП Форд Фокус требуется в следующих случаях:
- АКПП имеет течи и запотевания в районе прокладок и сальников коробки. Потребуется замена КПП Форд Фокус.
- Внешний вид и состояние масла оставляет желать лучшего. Наличие посторонних частиц металла говорит об износе втулок и шестеренок. Сильный запах горелого масла говорит о перегреве коробки, то же самое можно сказать если шестерни при разборке коробки изменили свой цвет. Требуется замена масла.
- Сильный запах от пригорания фрикционов.
- Неравномерная и/или громкая работа агрегата.
- Очень долгий промежуток пробуксовки гидротрансформатора КПП Форд Фокус при наборе оборотов.
Ремонт Ford Focus 2 : Снятие и установка коробки передач
Снимаем коробку передач для ремонта или замены, замены дисков и рабочего цилиндра сцепления, а также при демонтаже двигателя. Коробка передач тяжелая, поэтому снимать ее следует с помощником. Устанавливаем автомобиль на смотровую канаву или эстакаду. Снимаем блок управления двигателем (см. «2.2.2. Ford Focus II. Снятие электронного блока управления двигателем, датчиков и катушки зажигания»). Снимаем аккумуляторную батарею (см. «10.4. Ford Focus II. Снятие аккумуляторной батареи»). Снимаем площадку аккумуляторной батареи (см. «2.1.5. Ford Focus II. Снятие, установка двигателя. Замена опор силового агрегата»). Снимаем корпус воздушного фильтра (см. «2.3.3. Ford Focus II. Снятие воздушного фильтра»). Снимаем приводы передних колес (см. «5.1. Ford Focus II. Снятие приводов передних колес»). Снимаем стартер (см. «10.6. Ford Focus II. Снятие и разборка стартера»).
Освобождаем семь фиксаторов…
…и снимаем крышку кожуха механизма переключения передач.
Крышка кожуха механизма
Оттянув фиксатор оболочки троса выбора передач…
…вынимаем его из кронштейна.
Нажав кнопку, отсоединяем наконечник троса от рычага выбора передач.
Поддев отверткой, отсоединяем наконечник троса от рычага включения передач.
Оттянув фиксатор оболочки троса включения передач, вынимаем трос из кронштейна. Выводим оба троса из кожуха механизма переключения передач.

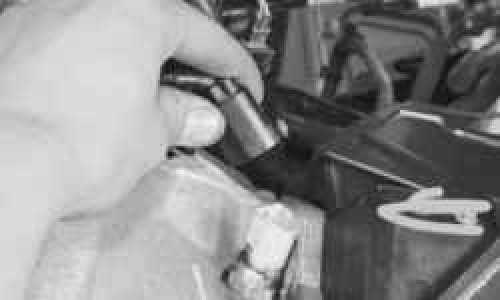

Нажав на фиксатор, отсоединяем колодку проводов от выключателя света заднего хода.
Отсоединяем кронштейн жгута проводов выключателя света заднего хода от коробки передач.
Головкой «на 8» отворачиваем болт крепления кронштейна нижнего жгута проводов двигателя от коробки передач и отводим его в сторону.
Поддев отверткой…
…извлекаем фиксатор из пластмассового переходника рабочего цилиндра сцепления.
Отсоединяем штуцер трубки гидропривода сцепления от переходника цилиндра сцепления. Чтобы из трубки не вытекала тормозная жидкость, надеваем на ее наконечник резиновый колпачок со штуцера прокачки. Снимаем заднюю опору (см. «2.1.5. Ford Focus II. Снятие, установка двигателя. Замена опор силового агрегата»)…
…и кронштейн силового агрегата, отвернув три болта его крепления.
Устанавливаем под двигатель и коробку регулируемые упоры.
Головкой с удлинителем «на 13» отворачиваем левый…
…и кронштейн силового агрегата, отвернув два болта и гайку его крепления.
Ключом или головкой «на 13» отворачиваем семь болтов крепления коробки передач к двигателю.
Один из болтов следует отвернуть только на два–три оборота и оставить в резьбе для страховки. Болты крепления коробки передач отличаются друг от друга длиной и должны быть установлены на свои места. Чтобы не перепутать болты при сборке, можно промаркировать их.
Отвернув оставшийся болт, снимаем коробку передач с автомобиля
Соблюдайте осторожность, т. к
двигатель установлен на стойке и удерживается только одной правой опорой силового агрегата. При монтаже коробки передач на двигатель необходимо, чтобы под рукой находился болт ее крепления. Он понадобится для страховки коробки от падения. Предварительно следует убедиться, что болт легко (от руки) заворачивается в свое резьбовое отверстие. Устанавливая коробку на двигатель, необходимо направить первичный вал так, чтобы шлицы вала вошли в зацепление со шлицами ведомого диска сцепления. Для правильной центровки коробки, поворачиваем ее корпус, чтобы направляющие втулки, запрессованные в блок цилиндров, совместились с отверстиями коробки передач. После этого заворачиваем подготовленный болт. Убедившись, что коробка установлена правильно, заворачиваем оставшиеся болты и затягиваем их предписанным моментом (см. «13.2. Ford Focus II. Приложение. Моменты затяжки ответственных резьбовых соединений»). Дальнейшую установку коробки передач выполняем в обратной последовательности. Заливаем масло и проверяем его уровень в коробке (см. «1.3.7. Ford Focus II. Проверка уровня масла в коробке передач и его замена»). Подсоединив тросы к рычагам механизма переключения передач, проверяем и при необходимости регулируем привод управления коробкой передач (см. «4.1. Ford Focus II. Регулировка привода управления коробкой передач»).
Классификация коробок передач
Существует несколько видов данного узла:
· Механическая КП считается наиболее старым видом, но довольно хорошо себя зарекомендовала. Ее предпочитают водители, которые любят ощущать мощь агрегата. Управление осуществляется вручную.
· Автоматическая КП: ступни скорости переключаются автоматически. Но начало движения вперед или назад требует команды оператора. Наличие планетарных механизмов в устройстве способствует снижению КПД. Данный вид коробки передач предпочитают американские водители и женщины.
· Роботизированная кп разработана на основе механической коробки передач.
· Вариатор: главный недостаток этого вида в том, что применяются они только в малолитражках. Достоинства: простота, полное изменение крутящего момента, высокий КПД.
Как и любой другой узел автомобиля, коробка передач может дойти до пика своей эксплуатации. Проведя диагностику состояния КПП, обнаружив какие-либо неисправности, необходимо провести ее замену, чтобы не пришлось в дальнейшем осуществлять капитальный ремонт двигателя.
1. Автомобиль нужно установить на смотровую яму.
2. Затем нужно снять воздушный фильтр.
3.Потом очередь брызговика, его тоже нужно снять.
4. Потом необходимо слить масло с коробки передач.
5. Затем понадобится снять приводы передних колес.
6. Далее нужно отсоединить тросы коробки передач от самой коробки.
7. Сейчас нужно снять кронштейн крепления воздушного фильтра.
8. Затем нужно отсоединить колодку жгута проводов от выключателя света заднего хода.
9. Подденьте отверткой.
10. Потом нужно отсоединить от картера коробки передач держатель жгута проводов выключателя света заднего хода, затем отвести жгут в сторону.
11. Затем необходимо отсоединить колодку жгута проводов от датчика скорости.
12. На данном этапе нужно снять пружинный фиксатор наконечника шланга гидропривода выключения сцепления, предварительно поддев его отверткой.
13. Отсоедините шланг от трубки гидропривода.
14. Далее понадобится вывернуть болт крепления кронштейнов шлангов к картеру коробки передач.
15. Затем нужно отвести кронштейн вместе со шлангами в сторону.
16. Применив отвертку, нужно вывернуть болт крепления «массовых» проводов к кронштейну кузова.
17. Затем отсоединить провода от кронштейна и отодвинуть их в сторону. 18. Дальше понадобится вывернуть болты крепления и снять с картера сцепления стартер, при этом не отсоединив от него провод. Отвести стартер в сторону и закрепить любым способом, чтобы он не мешал дальнейшей работе.
19.Потом нужно установить под двигатель надежную опору или вывесить его с помощью грузоподъемного механизма. Аналогичную опору нужно установить под коробку передач. Производим снятие краев обоймы.20.Затем нужно снять края обоймы левой опоры силового агрегата сапун коробки передач.
Отворачивание гайки крепления 21. Сейчас необходимо прибегнуть к помощи отвертки и отвернуть гайку крепления «массового» провода к шпильке крепления кронштейна левой опоры подвески силового агрегата. Снятие наконечника 22. Далее нужно снять наконечник провода со шпильки и отвести провод в сторону.
23. Затем необходимо вывернуть два болта и шпильку крепления кронштейна левой опоры подвески двигателя к картеру коробки передач.
24. Снять опору вместе с кронштейном.
25. Потом нужно вывернуть по одному болту крепления картера коробки передач к двигателю сверху слева.
26. Затем справа.
27. Потом два болта сбоку слева.
28. И вывернуть пять болтов снизу.
29. Затем нужно снять заднюю опору подвески двигателя.
30. Далее понадобится сдвинуть коробку передач назад до момента выхода первичного вала коробки из ступицы ведомого диска сцепления.
Снятие коробки 31.Потом нужно сдвинуть коробку максимально назад, убрать из-под нее опору и, предварительно наклонив заднюю часть коробки вниз, снять с автомобиля. Установка новой коробки 32.Монтаж новой коробки передач осуществляется в обратном порядке. Работа с маслом 33.После этого нужно залить масло в КПП. Удаление воздуха из гидропривода 34.Удалить воздух из гидропривода выключения сцепления. Регулировка привода управления 35.Если будет необходимость, нужно отрегулировать привод управления коробкой передач.
Май 6, 2015
Когда нужно менять масло в коробке?
И все же, учитывая российские реалии, менять масло в механической и автоматической трансмиссии автомобиля Форд Фокус 2 все же нужно.
В каких случаях необходима замена?
К сожалению заранее однозначного ответа на этот вопрос вам никто не даст.
Условия эксплуатации автомобиля в России значительно более суровые, чем в Европе или Америке. Практически полное отсутствие дорог хорошего качества, пыль, погодные условия приводят возрастанию нагруженности элементов коробок передач и более быстрому старению трансмиссионных жидкостей.
Степень износа масла в большой мере также зависит от стиля вождения. При спортивной езде, эксплуатации автомобиля в городских условиях срок замены масла сокращается.
По этой причине профессионалы советуют не следовать предписаниям производителя, а менять масло каждые 40-60 тыс. км.
Кроме этого, по результатам профилактического осмотра и контроля состояния жидкости замена масла в коробке Форд Фокус 2 производится в следующих случаях:
- Появления протечек или падения уровня масла (с устранением причин)
- Появлении в масле осадка
- Изменения цвета трансмиссионной жидкости на темно-коричневый
- Появления специфического запаха
При проведении ремонта коробки передач или других элементов трансмиссии, после замены сальников масло из коробки передач приходится сливать. После завершения работ его заливают обратно в коробку. Но перед этим следует произвести осмотр жидкости. При наличии вышеперечисленных признаков заливается новая жидкость.
О необходимости замены масла могут свидетельствовать также следующие признаки:
- Шум и вибрации в работе трансмиссии
- Затрудненное или нечеткое переключение передач
- Снижение мощности двигателя
- Необычно низкие обороты двигателя
Стоит заметить, что появление этих признаков не всегда вызвано состоянием самой коробки передач или трансмиссионной жидкости. Во многих случаях так могут проявляться неисправности сцепления. Поэтому перед принятием решения о замене лучше произвести диагностику в специализированных сервисных центрах.
Механическая коробка передач: особенности устройства
МКПП — внешний вид
Трансмиссия изготовлена по двухвальной схеме. Ведущие шестерни первой, второй, третьей и четвертой передач выполнены как единое целое и объединены с первичным валом. Вторичный вал совмещен с ведущей шестеренкой основной передачи. Переключение передач коробки передач Форд Фокус 2 происходит за счет устройства, находящегося во внутренней части картера, если быть точнее, то по левую сторону.
Управляющий привод включает в свой состав следующие элементы: кулисы переключающего рычага, пару тросов переключения и выбора передач и особого механизма, призванного обеспечить точное переключение передач. Тросы выбора и переключения между передачами различаются по конструктивным особенностям, они не могут быть заменены один другим. Ремонт МКПП провести достаточно просто. Иногда требуется только замена тросов для того, чтобы привести машину в порядок. Устройство для разделения крутящего момента имеет коническую форму. Герметичность объединения шарниров, входящих в состав привода передней пары колес обеспечивает сальник коробки.
Коробка передач механическая: 1 — рабочий цилиндр сцепления; 2 — сапун; 3 — первичный вал; 4 — вторичный вал; 5 — дифференциал
Это интересно: Ремонт кондиционера Форд Фокус 2 — выкладываем по порядку
Основные технические характеристики
Технические характеристики Форд Фокус 2 напрямую связаны с тем, какой мотор и коробка перемены передач установлены на транспортное средство. Основные параметры авто в разных комплектациях представлены в нижеприведенных таблицах.
Таблица — Основные параметры Ford Focus 2 с автоматом
ДвигательРазгон до 100 км/час, сРасход в городе, лРасход на трассе, л
| 1,6, 100 л. с. | 12 | 8.7 | 5.5 |
| 2,0, 145 л. с. | 10.7 | 11.2 | 6.1 |
| 1,6, 100 л. с. | 13.6 | 10.3 | 5.8 |
| 2,0, 145 л. с. | 10.9 | 11.2 | 6.1 |
Таблица — Параметры автомобиля Ford Focus 2 с механикой
Силовой агрегатРазгон до 100 км/час, сРасход топлива в городе, лРасход горючего на трассе, л
| 1,4, 80 л. с. | 14.2 | 8.7 | 5.4 |
| 1,6, 100 л. с. | 12 | 8.7 | 5.5 |
| 1,6, 115 л. с. | 10.9 | 8.7 | 5.1 |
| 1,8, 125 л. с. | 10.6 | 9.6 | 5.6 |
| 2,0, 145 л. с. | 9.3 | 9.8 | 5.4 |
Отзывы автовладельцев говорят о том, что реальный расход горючего отличается от заявленного в большую сторону. Так на машинах, на которых установлена коробка передач механика потребление топлива выше нормативного на 1-2 литра. В случае автомата при преодолении 100 км пути в среднем приходиться сжигать 10-14 литров бензина.
Выводы
Таким образом, зная основные физико-технические параметры масла, мы сможем без проблем подыскать аналог оригинальному фордовскому маслу для механической КПП Фокуса. Удачного всем подбора и чётких включений передач при любой температуре!
