Замена топливного фильтра Ford Focus 2 на бензиновом моторе

ФТО на бензиновом ДВС расположен рядом с бензобаком, меняется он достаточно легко. Чтобы заменить фильтр, необходимо подлезать под машину, поэтому замену удобно проводить на подъемнике или яме. Замена производится в следующем порядке:

из монтажного блока вынимаем предохранитель, отвечающий за работу бензонасоса;
запускаем мотор и ждем, когда он заглохнет (должен кончиться бензин в топливной системе). Таким образом, мы сбрасываем давление в топливной системе;
отворачиваем болт крепления фильтра к кузову;
отсоединяем от фильтрующего элемента топливные шланги, для этого необходимо в соединениях сдвинуть клипсы пальцами и потянуть шланг от ФТО. Прежде чем отсоединять топливопроводы, подготавливаем небольшую емкость для бензина, его с фильтра стечет приблизительно около стакана;
демонтируем фильтр, отсоединяем его от крепежной пластины (болт можно полностью не отворачивать, только лишь хорошо ослабить);
фиксируем на крепежной пластине новый ТФ, обращаем внимания на стрелку, которая имеются на корпусе фильтра, она при установке обязательно должна смотреть в направлении от бензобака к двигателю;
устанавливаем деталь по своему месту, подсоединяем шланги, не забываем поставить в монтажный блок предохранитель.

Подача топлива и органы управления

Поз.	№ Запасной Части	Наименование
1	—	Топливный насос высокого давления
2	—	Топливная форсунка

Топливные форсунки — это тонкие форсунки с пятью отверстиями («карандашного» типа) с центральным расположением относительно выемок поршней. Форсунки крепятся к головке блока цилиндров с помощью зажимов.

Наконечники форсунок предохраняются от прямого контакта с головкой цилиндров с помощью медных теплозащитных шайб. Каждый раз после снятия форсунок следует устанавливать новые шайбы.

Наилучшее (насколько это возможно) смесеобразование обеспечивается впуском завихренного потока воздуха и высоким давлением впрыскивания топлива.

Топливные фильтры Ford Focus 2

Автомобиль Ford Focus 2 производился с 2005 по 2011 год, рестайлинг авто претерпел в 2008 году. На модели Фокус устанавливаются бензиновые двигатели 1.4/ 1.6/ 1.8/ 2.0/ 2.5 л, дизели с объемами цилиндров 1.6/ 1.8/ 2.0 л. В зависимости от типа силового агрегата, топливные фильтры (ТФ) могут иметь различные конструкции, находиться в разных местах. Например, на инжекторных ДВС бензин очищается двумя фильтрами – элементом, находящимся непосредственно в самом топливном насосе, и ТФ, который расположен рядом с бензобаком.

Цена топливного фильтра может быть разной, она зависит:

от типа фильтрующего элемента;
модели двигателя (бензин или дизель);
от производителя;
региона продаж;
самого продавца.

Зачем нужно реле

Как правило, различные механизмы автомобиля подключаются через предохранитель, но топливный насос настолько мощный, что для него предусмотрели реле. На автомобилях Ford Focus оно может находиться в двух местах, в зависимости от года выпуска. На старых моделях, выпущенных до рестайлинга 2 поколения «Форд Фокус», реле расположено в чёрном ящике (блоке) и в салоне. Второй блок зафиксирован прямо под перчаточным ящиком.

Реле насоса отмечено на схеме как К4

На новых рестайлинговых моделях реле устанавливается в монтажном блоке, в салоне.

Реле бензонасоса отмечено на рисунке как R19

Определить неисправность реле можно как по работе самого бензонасоса, так и принудительно. По сути, именно реле включает и выключает насос, отталкиваясь от показателей давления в системе. Когда давление повышается, то реле отключает насос, и наоборот, давление снижается — включает. Если насос не будет отключаться через определённые промежутки времени, можно сделать вывод о порче реле.

Чтобы проверить работу реле напрямую, следует замкнуть два вертикальных контакта из пяти. Насос должен включиться. Замена реле несложная. Проводится, как и любая замена больших предохранителей, без использования специальных инструментов. Нужно просто вынуть старое и поставить новое реле своими руками.

Если замена насоса будет проводиться в СТО, рекомендуем требовать от работников гарантию качества устанавливаемых деталей. Вдобавок советуем покупать оригинальные запчасти при самостоятельной замене, чтобы они прослужили долго.

Добрый день! Меня зовут Марк. Мне 40 лет. По образованию — педагог.

Способы замены

Поэтому тут остаётся только два выхода:

Менять весь блок у официального дилера.
Заниматься разборкой и очисткой блока самостоятельно.

Какой путь выбирать – решать должен каждый самостоятельно. Конечно, первый вариант обойдётся дорого. Тут надо учитывать как стоимость самой работы, так и стоимость фильтров (код В33063PR). Но также может потребоваться и замена бензонасоса.

Разборка не разборного блока

Разбираем потихонечку. А производитель говорит, что он не разборный!

Второй вариант будет дешевле. Несмотря на то что производитель сделал блок неразборным, отечественные умельцы нашли способ, как его разбирать и менять сетки на фильтрах. Таким методом на официальных станциях заниматься никто не будет, но при этом факт остаётся фактом. Возможность есть.

Лезем до топливного фильтра.

Если есть ещё и опыт или определённые умения, то такую работу проделать можно и самому.

Топливный фильтр на Форд Фокус 2

Производители делают всё, чтобы упростить эксплуатацию автомобиля. Но они не учитывают отечественных условий его эксплуатации. Это относится и к топливному фильтру на Форд Фокус второго поколения.

The following two tabs change content below.

Я просто болен автомобилями. Стараюсь подробно изучить каждый автомобиль, которым владел. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!

Проблемы из-за топливного фильтра

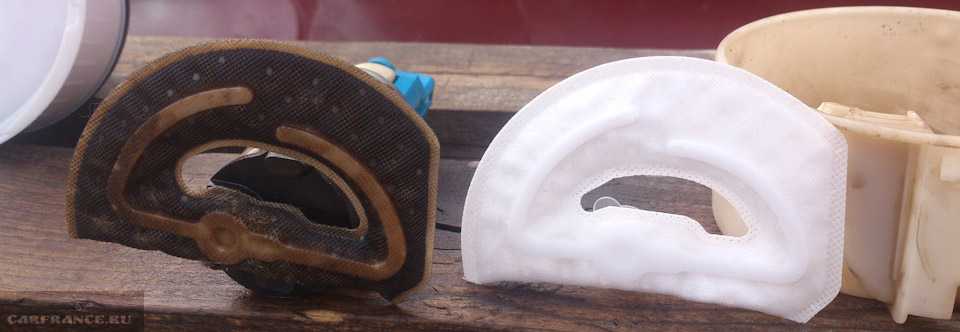

Слева грязный топливный фильтр. Именно из-за него может упасть мощность двигателя.

О существования топливного фильтра на этом автомобиле многие его владельцы даже не догадывались, пока с автомобилем не станут происходить проблемы, а именно:

Провалы при ускорении.
Нестабильная работа двигателя во время прогрева.
Усложнённый пуск двигателя.
Провалы на средних оборотах.

Замена топливного фильтра на Фокусе первого поколения занимала у его владельца полчаса. Проблема со вторым Фокусом стала возникать у тех, кто испытал трудности, которые описаны выше при эксплуатации авто. Также некоторым владельцам и в голову не приходило, что такие проблемы могут возникать с топливным фильтром, так как мало кто знал, если ли он на Форд Фокус 2 вообще.

Месторасположение топливного фильтра

Чтобы автомобиль с инжектором работал хорошо, ему потребуется в обязательном порядке два типа фильтров для топлива:

Грубой очистки.
Тонкой очистки.

Ресурс фильтров

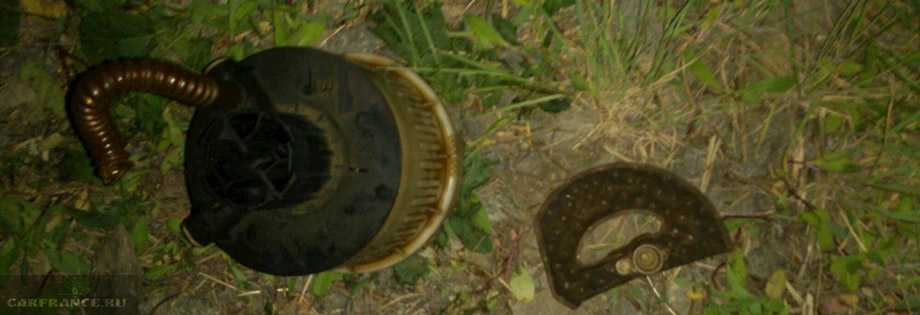

Вот такой фильтр на пробеге 50 000 км. А ресурс от производителя 150 000 км. Таков бензин!

После этого планировалось, что блок в баке будет полностью меняться на специализированной станции ТО, а потому и установлены все его элементы в одном месте, чтобы замена могла производиться быстрее. Но из-за некачественного топлива система, которая предназначена для Европы, дала сбой. Фильтр по причине некачественного топлива на отечественных АЗС засоряется часто, а потому его приходится тоже чаще менять.

Это интересно: Форд Фокус 2 замена лампочек — разбираемся во всех нюансах

Признаки засорения топливного фильтра

О том, что топливный фильтр засорился, свидетельствуют следующие признаки:

двигатель плохо работает на холостых оборотах, часто глохнет;
при разгоне автомобиля появляются провалы, машина двигается рывками;
движок не набирает максимальных оборотов;
ДВС запускается с трудом после долгого прокручивания стартером.

Если ТФ забивается сильно, двигатель может совсем не запускаться. Когда происходит засорение фильтрующего элемента, топливо в недостаточном количестве подается во впускной коллектор, и в цилиндры поступает обедненная смесь.

Еще своевременная замена топливных фильтрующих элементов уберегает мотор от преждевременного износа поршневой группы. Если вместе с топливом в камеру сгорания попадает грязь, она создает задиры на стенках гильз и на поршнях, способствует преждевременному износу поршневых колец.

Замена на нерестайлинговой машине

Замена на Фокусе до рестайлинга происходит гораздо проще. На всю операцию уходит не более получаса.

Инструмент и расходники

Фильтр без упаковки

Фильтр — каталожный номер FG 986 B.
Ключ головка с длинным воротком на 8 (длина ручки желательна больше 15 см).
Ключ на 7.
Ветошь для протирки.

Как меняется

Стравив давление, перемещаются под автомобиль. Искомая деталь находится в выемке у топливного бака, под правой задней частью автомобиля.

Отсоединяют подходящие к детали штуцера. При нажатии на пластиковые фиксаторы высвобождается стопор, после чего трубку легко снять.
Головкой на 8 откручивают болт крепления кронштейна на фильтре.
Снимают деталь.
Фильтр в кронштейне закреплён саморезом. Выворачивают его ключом на 7.
Вытаскивают старый фильтр из кронштейна и ставят на его место новый, сохраняя полярность.
В обратной последовательности собирают кронштейн и вставляют его на место.
Штуцера соединяют с фильтром до щелчка фиксатора.
Осталось вернуть на место предохранитель насоса. Включив зажигание, ждут пару минут, затем можно запускать мотор.

Объём двигателя практически не влияет на срок службы фильтра. Поэтому при заменах фильтра ориентироваться владельцам следует не на объем 1.6, 2.0 или более, а на рестайлинг, а также тип топлива, используемого автомобилем.

Имея сноровку и знания, владелец даже такой «тёмной лошадки», какой стал в своё время Форд Фокус два, способен самостоятельно провести техническое обслуживание «железного коня», меняя по необходимости топливные и другие фильтра.

Замена топливного фильтра на других моделях автомобилей:

Подробнее о двигателе Ford C-Max

G8DD, G8DA, G8DB

Дизельный 1,6-литровый мотор мощностью 109 лошадиных сил устанавливался на первое поколение Форд С-Макс. Крутящий момент рядной четырехцилиндровой установки достигает 240 Н∙м. Этот же мотор использовался для соплатформенника – Ford Focus II, а разработан он в тесном сотрудничестве с французским концерном PSA.

По сравнению с другими ДВС, которые использовались для данной модели, 1,6-литровый дизель более привередлив к качеству обслуживания и солярки. Так, при пробегах свыше 150 тыс. км вероятно загрязнение клапана EGR, а затем и сажевого фильтра. Низкосортная же солярка станет настоящим испытанием для топливной аппаратуры Bosch. Поэтому всем владельцам Ford C-Max дизель с мотором G8DD, G8DA, G8DB рекомендуем профилактически добавлять в топливный бак катализатор горения FuelEXx, который обладает уникальными свойствами:

Повышает цетановый показатель – в среднем на 3-5 единиц.
Удаляет из дизтоплива воду, которая затрудняет пуск в холодное время года.
Минимизирует нагрузку на сажевый фильтр, что крайне полезно для дизельного ДВС на 1,6 л.
Препятствует ванадиевой коррозии форсунок.
Способствует раскоксовке поршневых колец.

Последнее вышеупомянутое свойство FuelEXx крайне важно по той причине, что данный дизельный агрегат склонен к быстрому закоксовыванию. Чтобы эффективно бороться с данным явлением, рекомендуем сократить интервалы межсервисного обслуживания и следить за тем, не прогорели ли уплотнительные шайбы, которые находятся под форсунками.Также владельцам Ford C-Max Mk1 с мотором 1,6 TDCI следует учесть ряд важных моментов:1

В отдельных партиях ДВС, преимущественно первых годов выпуска, быстро изнашиваются кулачки распредвалов и растягивается цепь. После модернизации мотора эти конструктивные недостатки убрали.2. При загрязнении фильтра в трубке маслоподачи возможен выход из строя турбины.3. Случаются утечки охлаждающей жидкости, поэтому следует внимательно следить за уровнем антифриза.

G6DA, G6DB, G6DD, G6DG

Двухлитровый дизельный мотор мощностью 136 лошадиных сил применялся для модели Форд Ц-Макс с 2007-го по 2010-й год. Четырехцилиндровая силовая установка с непосредственным впрыском топлива развивает крутящий момент в 320 Н∙м, потребляя при этом 5,8 л топлива на 100 км пути. Мотор 2,0 TDCi радует надежностью и неприхотливостью, хотя и оснащается слабой топливной системой с низкой ремонтопригодностью. К характерным неисправностям двигателя 2,0 TDCi относят:1. Ухудшение тяги, что напрямую связано с загрязнением клапана, который управляет дозирующей заслонкой.2. Недодув либо передув турбины. Здесь установлен конструктивно простой, долговечный турбонагнетатель Garrett, некорректная работа которого зачастую связана с дефектами электровакуумного клапана либо утечками из-за дефекта соединительных трубок.3. Потеря мощности, спровоцированная подклиниванием клапана EGR. Его некорректную работу провоцирует обилие сажи, поэтому есть смысл время от времени применять катализатор горения топлива FuelEXx. 4. Металлический шелест цепи при запуске ДВС на холодную, что происходит зачастую при солидных пробегах, около 300 тыс. км.5. Некорректную работу форсунок. Как правило, это связано с деформированными распылителями форсунок, но иногда причина кроется в банальном загрязнении. В таких случаях помогает промывка дизельных форсунок с помощью RVS Master Injection Pump Dp3 . Состав бережно снимает нагар и способствует экономии топлива.

T3DA, T3DB

Дизельный турбированный мотор объемом 1,6 л устанавливается на второе поколение Ford C-Max. Его мощность составляет 95 лошадиных сил, а крутящий момент – 230 Н∙м. В смешанном цикле ДВС потребляет 4,5 л дизтоплива на 100 км пути.

T1DA, T1DB

Дизельный ДВС объемом 1,6 л выдает 115 лошадиных сил мощности, а его крутящий момент составляет 270 Н∙м. Конструктивно является продолжением 1,6 Duratec, но имеет уже изменяемые фазы газораспределения, другую прошивку и впускной коллектор. Блок цилиндров изготовлен из алюминия. Ресурс мотора на практике составляет порядка 300 тыс. км.

Двухлитровый дизельный мотор выдает 115 лошадиных сил мощности, а его крутящий момент составляет 300 Н∙м. Используется ДВС для модели Форд Ц-Макс с 2011 года.

Топливный насос высокого давления

Ford Focus имеет топливный насос высокого давления распределительного типа Bosch VP-30. Насос имеет цепной привод от коленчатого вала и встроенный блок управления насосом, расположенный на верхней поверхности насоса.

Блок управления насосом получает данные от датчика угла поворота, расположенного в топливном насосе высокого давления, и модуля управления силовым агрегатом (PCM). Блок управления насосом рассчитывает рабочие сигналы для электромагнитного клапана высокого давления и электромагнитного клапана фаз распределения впрыскивания топлива, что позволяет управлять подачей топлива через электромагнитный клапан высокого давления.

Система подачи топлива имеет встроенную функцию, которая препятствует полной выработке топлива, находящегося в топливном баке (до осушения бака) и попаданию воздуха в систему. На первой стадии стратегии работы без топлива, когда уровень топлива в топливном баке достигает 9 % от полного бака, должна гореть контрольная лампа низкого уровня топлива Когда уровень топлива в топливном баке достигает 4 % от полного бака, двигатель начинает давать пропуски зажигания и максимальная частота вращения коленчатого вала двигателя будет уменьшаться до тех пор, пока двигатель не заглохнет.

Новый топливный насос высокого давления может поставляться в заблокированном или в незаблокированном состоянии. Это можно определить, осматривая блокировочный болт приводного вала топливного насоса высокого давления. Заблокированный топливный насос высокого давления оснащается болтом с шестигранной головкой и поставляется с дистанционной прокладкой. Незаблокированный топливный насос высокого давления оснащается болтом с внутренним шестигранником и не имеет никакой дистанционной прокладки. Заблокированный приводной вал топливного насоса не следует проворачивать.

Перед попыткой запустить двигатель в топливный насос высокого давления следует залить топливо. За дополнительной информацией обратитесь к главе Топливный насос высокого давления имеющейся в этом разделе.

При установке нового топливного насоса высокого давления из топливной системы следует слить топливо.

Если топливопроводы высокого давления были отсоединены с той или иной стороны или были полностью сняты, при установке их следует заменить на новые, т.к. невозможно гарантировать их правильное подсоединение.

Конструкция двигателей Ford 1.6 TDCi

В 2003 году на модели Ford C-Max первого поколения дебютировал дизель объемом в 1.6 литра, созданный в рамках совместного предприятия с концерном PSA и известный как DV6 и 1.6 HDi. Это был вполне типичный для того времени агрегат: алюминиевый блок с чугунными гильзами, алюминиевая 16-клапанная гбц с двумя распределительными валами и гидрокомпенсаторами, комбинированный привод грм в виде ремня и малой цепи с натяжителем между распредвалов, а также топливная система типа Common Rail фирмы Bosch с электромагнитными форсунками. Модификации двс мощностью меньше 100 л.с. оснащались обычной турбиной Mitsubishi TD025, а более мощные версии получили турбокомпрессор с изменяемой геометрией Garrett GT1544V.

В 2010 году появились двигатели второго поколения, которые получили 8-клапанную головку и наконец избавились от довольно проблемной цепи между двумя распределительными валами. Еще на эти моторы устанавливалась топливная система Common Rail более нового поколения: Модификации мощностью менее 100 л.с. оснащались Bosch с электромагнитными форсунками, более мощные версии уже Siemens (позже переименованную в Continental) с пьезофорсунками. Турбины тоже разные: слабые моторы получили обычный турбокомпрессор Mitsubishi TD02H2, а версии двс более 100 л.с. оснащались турбиной с изменяемой геометрией Garrett GTC1244VZ.
