Ремонт и замена распылителей дизельных форсунок коммон рейл

Принцип работы дизельных форсунок и частые неисправности

Начнем с того, что большинство форсунок для дизеля (за исключением насос-форсунок и систем Cоmmon Rail) устроены и работают по схожему принципу. Это значит, что их ремонт также предполагает похожие действия. Для лучшего понимания начнем с принципов работы.

Подача топлива на форсунки в дизелях реализована посредством его нагнетания под высоким давлением. Такое давление на каждую форсунку создает:

• топливный насос высокого давления ТНВД;
• насос-форсунки сами сжимают и впрыскивают топливо;
• в системах Cоmmon Rail давление топлива поддерживается постоянно в специальном «аккумуляторе» высокого давления;

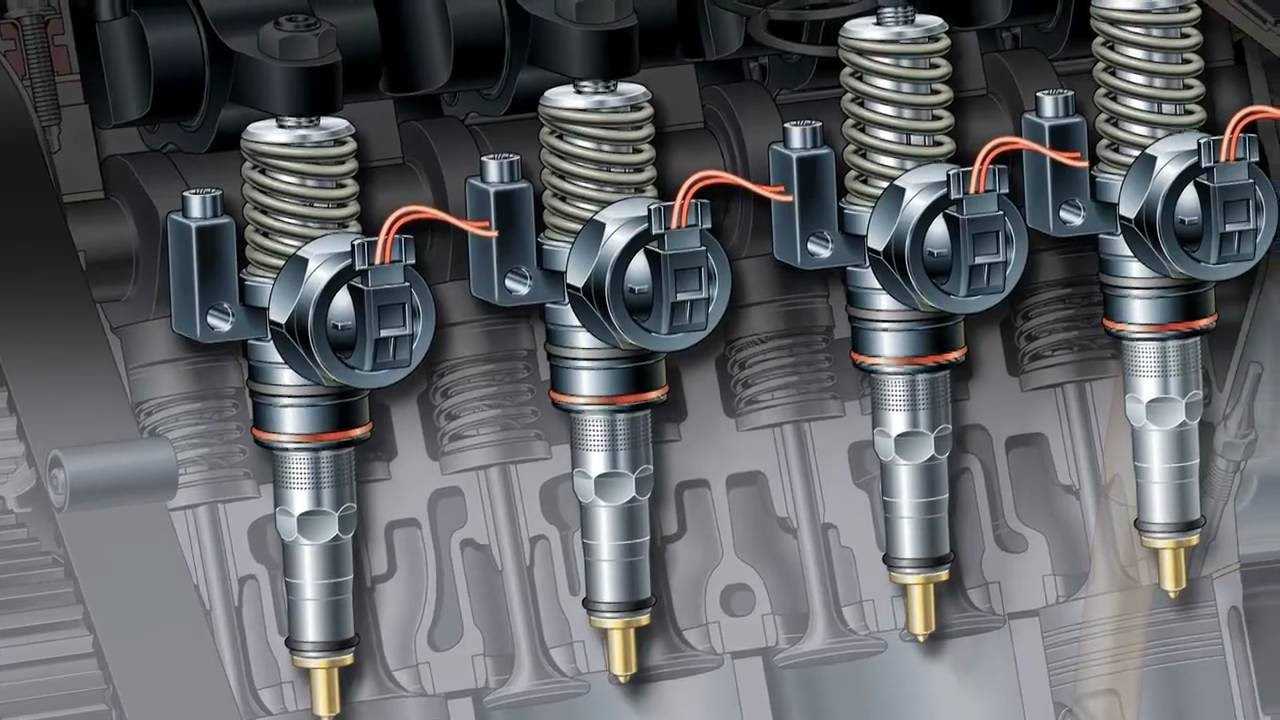

Теперь давайте рассмотрим работу наиболее распространенной системы питания с обычным ТНВД. Если просто, такой насос имеет механический привод и вращается от двигателя. Вращение шкива ТНВД позволяет плунжерным парам в устройстве насоса сильно сжимать дизельное топливо и выдавать давление около 300 кг/см². Затем происходит распределение дизтоплива на форсунки, что соответствует тактам работы двигателя.

Топливо поступает от насоса по магистралям высокого давления к форсунке, установленной на каждом цилиндре, после чего проходит через отдельный канал и оказывается внутри дизельной форсунки (в полости распылителя). Внутри распылителя конструктивным элементом является специальная конусная игла. Такая игла форсунки снизу притирается к седлу с очень большой точностью. Сверху иглу прижимает пружина. Указанная пружина давит на иглу через отдельную шайбу.

Шайба может иметь разную толщину, что определяет степень давления пружины на иглу. По этой причине шайбу называют регулировочной, так как от давления пружины будет зависеть и давление топлива, от которого сработает игла форсунки.

Срабатывание иглы происходит в результате того, что внутри форсунки накапливается нагнетаемое ТНВД топливо. Если иначе, когда горючее доходит до конуса иглы, дальнейший проход солярки становится невозможным, так как канал перекрыт иглой, плотно прижимаемой к седлу усилием пружины.

Однако ТНВД продолжает работать и нагнетать топливо, происходит рост давления, которое в определенный момент становится сильнее давления пружины. В результате игла приподнимается, горючее проходит в пространство между седлом и конусом иглы, попадает под высоким давлением в отверстия распылителя и далее происходит впрыск распыленного топливного заряда.

Время впрыска зависит от того, когда давление топлива внутри форсунки понизится до такой степени, чтобы пружина снова прижала иглу к седлу. Получается, канал для выхода топлива перекрывается, давление снова начнет расти и процесс повторяется.

Синхронная работа всего механизма предполагает точный впрыск топлива в цилиндре, в котором поршень приближается к ВМТ. Следующий впрыск в этом цилиндре в заданный момент будет возможен только при условии того, что игла закроется своевременно, то есть сразу после того, как давление топлива упадет.

Неисправности, которые могут привести к проблемам закрытия иглы после впрыска, не позволяют растущему давлению топлива снова открыть иглу строго в момент приближения поршня в ВМТ. В результате момент впрыска нарушается, дизельный двигатель начинает троить, функционировать с перебоями и т.д.

Например, если впрыск произойдет раньше, процесс сгорания топлива в цилиндре нарушается, дизель громко и жестко работает. Более того, значительно усиливается износ не только ДВС, но и проблемной форсунки.

Дело в том, что через неплотно закрытое седло происходит прорыв газов, механизм разрушается, подвергается сильному загрязнению от скопления нагара. На начальном этапе нагар удаляют путем промывки форсунок дизельного двигателя, то есть без ремонта.

При этом важно понимать, что нагарообразование является не причиной, а только результатом неполадок внутри самой форсунки. Другими словами, необходимо решать проблему точного срабатывания иглы, усилия пружины и эффективного перекрытия седла

Как ремонтируют

Электромагнитные форсунки

Технические возможности позволяют восстановить все электромагнитные форсунки (Bosch, Delphi, Denso). Ограничения может наложить доступность запасных частей: клапаны, наконечники, катушки, корпуса и т.д.). В случае с Бош никаких проблем нет. Немного хуже с компонентами для Делфи. А для Денсо оригинальных компонентов просто не существует. Есть только небольшая доля неофициальных заменителей. Стоимость восстановительного ремонта зависит от количества заменяемых элементов и производителя форсунок. Для Bosch ориентировочно сумма составит от 50 до 150 долларов за штуку, а для Delphi и Denso – до 200-250 долларов.

Пьезоэлектрические форсунки

Полноценное восстановление пьезоэлектрических форсунок Bosch, Delphi и Denso не возможно. Все, что допустимо – это снять наконечник форсунки, промыть его в ультразвуковом аппарате и проверить работу форсунки на стенде.

Чуть лучше ситуация с некоторыми форсунками Continental (Siemens). Для отдельных форсунок существуют запасные части. Стоимость восстановления – около 150 долларов.

Ремонт форсунок

Разборкой и ремонтом форсунок должны заниматься только специалисты профильных сервисов. Уже сама разборка форсунки требует особого инструмента. Кроме того, до и после разбора необходимо проверить работу форсунки на специальном стенде.

— проверка форсунки на стенде;

— демонтаж и промывка элементов;

— дефектовка и замена необходимых деталей;

— регулировка и сборка форсунки;

— измерение параметров после сборки;

— присвоение индивидуального кода, учитывающего характеристики конкретного экземпляра (для некоторых форсунок).

Только после процесса регенерации и устранения сопутствующих неисправностей (например, осадок в баке или стружка от насоса в системе), форсунки могут быть установлены назад на свое место. Попутно обязательно должен быть заменен топливный фильтр и медные шайбы под форсунками.

На первый взгляд может показаться что форсунка супер мега трудное устройство, но это не совсем так, — самое высокотехнологичное в ней — это зазоры между детальками, от них зависит качество ее работы, распыл в цилиндры, за что отвечает распылитель в нижней части форсы, а так же гидро плотность — за что отвечает мультипликатор с седлом и шариком, это основные изнашиваемые детали в форсунке, и чем хуже качество и смазывающие свойства топлива — тем быстрее наступает износ и ухудшается работа…О всех болячках можете почитать в интернете, основные этофорсунка льет в цилиндрфорсунка заклинилапотеря гидро плотности — влияет на всю систему в общем.

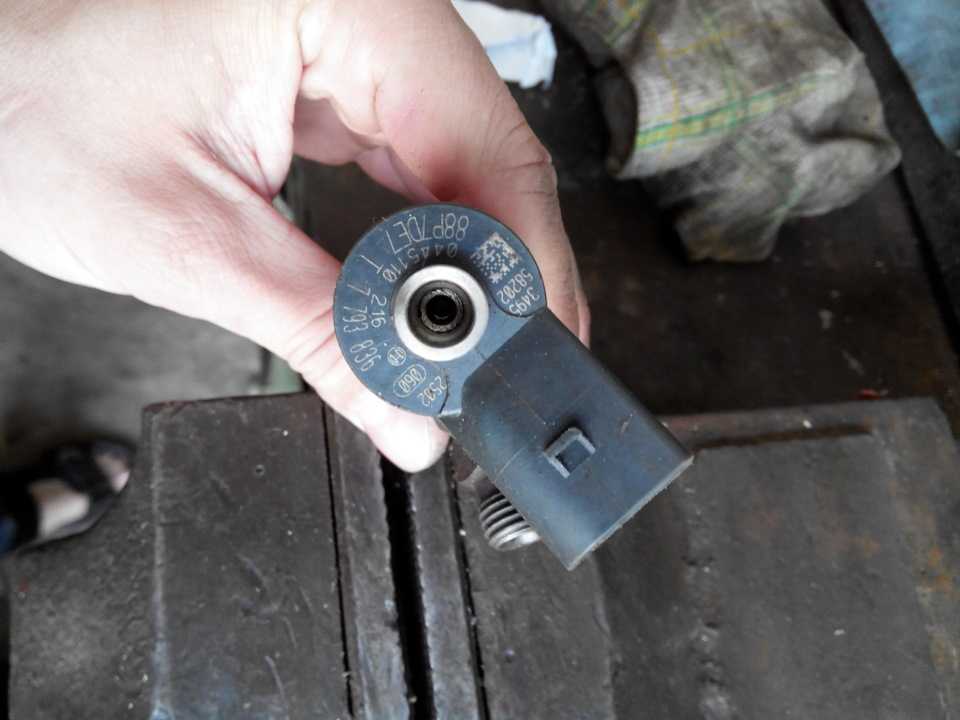

Начнем с того что я купил бу наверное не рабочую форсунку для опытов, когда у меня была ошибка по топливной системе и я грешил на форсунки — точнее на слив в обратку, у меня она была 40-45мл, по допуску допустимо 17-72мл, в идеале вообще только капли…Распылители мои пылят хорошо — это можете посмотреть тут клацНо все же, я ее купил и хотел разобрать — но не успел тк проблема решена была — топливный насос умирал и не давал давки от этого и ошибка — конечно если бы форсы не сливали так много то насос бы еще поработал.На разборке была только BMW 13 53 7 794 334 (Bosch 0 445 110 216) для евро 4у меня же стоят BMW 13 53 7 789 670 (Bosch 0 445 110 131)Устроены они практически одинаково, есть небольшие отличия наверное…Итак процесс разбора… его прочитал в интернете, но много нюансов…Откручиваем распылитель, саму иглу я не достал — наверное она закоксоваласьДалее верхняя часть, пока не добрался до гайки вс внутренним шестигранником, ее бы я открутил но там штырек — и надо спец головка или рассверленый шестигранник, так что процсс приостановлен, пока смотрите из чего состоит распылитель и электромагнитнемного котейки, уже подрос)))то бе континиум не переключайтеськак только найду или сделаю инструмент — разберу форсу далее и посмотрим потроха…

Еще сфоткал набор для ремонта шин, у друга с bmw e90. его комплектуют вместо запасного колеса) — герметик + компрессора пока принцип работы можно посмотреть на данном видео.в кратце расскажу — в рампе создано высокое давление — когда комп дает команду на впрыск — электро магнит давит на мультипликатор — тот в свою очередь на иглу распылителя — и топлива тот час разбрызгиваеться в цилиндр — при убирании импульса подача прекращается…

а вот видео переборки и регулировки шайбами — зазора электромагнита и мультика, если есть такой прибор, то можно самому производит ремонт при условии целостности рук и роста их из верхней части туловища)))

Как сделать замену своими руками

Чаще всего (из-за соприкосновений с камерой сгорания) выходят из строя именно распылители. И это неблагоприятно сказывается на работе мотора. При этом проще всего именно поменять это изделие, а не тратиться на покупку новой.

Когда требуется замена

Определить, что распылитель находится на грани своей работоспособности, достаточно просто. Для этого необходимо просто внимательно следить за поведением своего автомобиля:

• топливо подаётся в более большом объёме, чем это необходимо (форсунки могут подтекать);
• топливо подаётся в минимальном объёме (мотор работает с провалами, трудно , холостой ход крайне не стабилен);
• подача горючего продолжается даже тогда, когда деталь завершила свой цикл работы (образуются потёки);
• выхлопные газы приобретают чёрный цвет и повышенную плотность (из-за некорректной работы распылителя не всё топливо сгорает в камере);
• по этой же причине понижается мощность двигателя.

Готовим инструменты

Для того чтобы снять старый и поставить новый, потребуется подготовить:

• комплект рожковых ключей (для разных форсунок будут предназначаться самые разные ключи);
• удлинитель.

А также сразу же необходимо подготовить небольшую ёмкость и наполнить её используемым топливом для промывки деталей.

Работа по замене распылителя

Автовладелец должен отдавать себе отчёт, что простая замена распылителя (открутить гайку, заменить распылитель на форсунке и закрутить гайку) — это не решение проблемы. Вполне возможно, что после такой кустарной замены деталь будет работать ещё хуже.

Итак, руководство по замене распылителя на дизельной форсунке включает в себя несколько этапов:

1. Корпус форсунки необходимо поместить в тиски.
2. От зафиксированной форсунки легко можно отвернуть гайку обычным накидным ключом с удлинителем. Удлинитель нужен для того, чтобы не разбить гайку во время откручивания.
3. Гайку необходимо после снятия промыть от нагара и грязи.
4. Сам корпус распылителя ополоснуть в чистой ванночке с топливом и насухо вытереть чистой тканью без ворса.
5. Неисправный распылитель можно выбросить.
6. Новый распылитель обязательно ополоснуть в топливе, тем самым вы смоете малейшие пылинки, которые могли налипнуть на него.
7. Сам распылитель вставляется в корпус и затягивается промытой гайкой. Затягивать нужно ключом с удлинителем, без фанатизма.
8. После этого обязательно нужно проверить деталь на стенде.

Видео: основные нюансы при ремонте

Если распылитель был заменён правильно, то стенд покажет оптимальную пропускную способность. Главное — соблюдать чистоту при замене нового изделия. Так как если в устройство попадёт хотя бы одна пылинка или песчинка, работу можно считать проведённой зря.

Почему форсунки засоряются?

В процессе эксплуатации топливных форсунок на автомобиле Ford Transit осаждаются различные мелкодисперсионные частицы и тяжелые фракции (сера, олефин, бензол и ряд других), которые поступают вместе с топливом и могут накапливаться в виде лаковых и смолистых отложений.

В свою очередь это приводит к загрязнению форсунок, изменению направления и формы факела распыла, в ряде случаев полному прекращению подачи топлива даже при использовании топливных фильтров, которые способны отсеять частицы крупнее 10-20 мкм.

В результате значительно ухудшается образование топливовоздушной смеси, а также нарушается герметичность клапана регулятора давления, снижается производительность двигателя.

Фото: Двигатель и топливная рампа с форсунками автомобиля Ford Transit

Осаждение указанных веществ может препятствовать нормальному функционированию рабочих элементов внутри форсунки, а, именно, может нарушить плотность прилегания клапана, который открывается управляемым БК электромагнитом. В таком случае, в закрытом состоянии они будут пропускать бензин, из-за постоянного давления в топливной системе.

Шаг 2. Проверяем давление и отток топлива с ТНВД и форсунок

На этом этапе нам понадобится диагностический комплект Sealed Rail компании Delphi. Проведение гидравлического испытания насоса покажет, насколько сильно изношена эта деталь, требует ли ТНВД замены. Плохой признак – наличие загрязнений внутри ТНВД, ведь это может привести к тому, что понадобится заменить всю систему подачи топлива в целом. Если же диагностика показывает, что давление в насосе ниже рекомендованной нормы, идем дальше.

Фальш-актуатор поможет определить, есть ли какие-то повреждения на клапане дозировки топлива. Бывает так, что установка нового клапана решает вопрос с давлением в магистрали. Важный показатель работы форсунки – отток топлива через нее. Этот показатель должен соответствовать норме, которую вы увидите в инструкции к Delphi Sealed Rail. Если вы установили, что на всех форсунках отток топлива разный, нужно заняться теми из них, показатель оттока топлива которых наиболее высок – отремонтировать их или заменить, купив новые детали.

Если же вы видите по кодам неисправностей, что отток топлива превышает свои нормальные значения на всех форсунках сразу, это может указывать на то, что топливо загрязнено, в нем следы ржавчины, металлическая стружка и т.п. – в таком случае одной замены форсунок Common Rail будет недостаточно, необходимо еще и прочистить всю магистраль. Иначе вероятна повторная поломка и новые расходы для автовладельца.

Чьи форсунки можно отремонтировать?

С точки зрения возможности ремонта наиболее предпочтительны турбодизели с классическим впрыском Common Rail компании Bosch. С восстановлением форсунок этого типа способны справиться практически все специализированные центры. Но конечный результат зависит от усердия и честности мастера. Электромагнитные форсунки Delphi также поддаются ремонту, но требуют замены наконечника и кодировки форсунки после ремонта. Это увеличивает стоимость ремонта, но без кодировки двигатель будет работать с перебоями. Электромагнитные форсунки Denso одни из самых долговечных, но ремонт возможен лишь при наличии запасных частей. А вот с этим как раз не все хорошо.

Пьезофорсунки Delphi и Bosch считаются неремонтопригодными. В случае с Siemens (Continental) появились наконечники впрыска, позволяющие изменять размер, что позволяет восстановить работоспособность форсунки. Однако, это касается лишь некоторых моделей с двигателями PSA 2.0 HDI 16V. Различные модификации данного турбодизеля применяются в автомобилях Ford Mondeo IV, Focus, Galaxy, S-Max и Volvo S40, S60.

Силовой агрегат. Подача топлива.

Снятие

Все автомобили

1. ПРЕДУПРЕЖДЕНИЕ: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с или рядом с элементами, имеющими отношение к топливу. В таких ситуациях всегда присутствуют высокогорючие смеси, которые могут воспламениться. Неследование этим указаниям в результате может привести к травматическим последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Оборудование для впрыскивания дизельного топлива изготавливается с очень точными допусками и с очень малыми зазорами

Поэтому особенно важно при работе с этими элементами соблюдать абсолютную чистоту. Всегда вставляйте заглушки в любые открытые отверстия или магистрали

Отсоедините провод массы от аккумулятора. За дополнительной информацией обратитесь к Разделу 414-01.

Автомобили с охладителем наддувочного воздуха.

2. Снимите воздушный дефлектор.

Как своими руками почистить форсунки на Форд Фокус 2 — объясняем по порядку

На смену карбюраторным системам подачи топлива пришли инжекторы. Главным отличием нового поколения стало то, что горючее не всасывается, а под давлением впрыскивается в систему. Давление до необходимого уровня нагнетается электронасосом, а за уровнем следит датчик, передавая их в блок управления. Эти данные обрабатываются компьютером в комплексе с температурой двигателя и окружающей среды. Результатом обработки становится оптимальное соотношения воздуха и топлива для работы двигателя. Такой принцип делает инжектор более экономным, чем карбюратор. Кроме того, инжекторные двигатели меньше загрязняют окружающую среду, чем их старшие «собратья».

Инжектор представляет собой специальную форсунку, предназначенную для распыления жидкости или газа в двигателе. В более широком смысле инжектором называют систему впрыска горючего под давлением.

Диагностика форсунок

Комплексную проверку можно провести с помощью бортового компьютера. Кроме того, проверяется исправность клапанов, прокладки ГБЦ, регулятора давления и топливного насоса Форд Фокус 2. Проблемы могут также вызываться слабым напряжением аккумуляторной батареи, отсутствием искры и сбоями системы управления полярности.

Косвенным образом о неисправностях инжектора на Форде Фокус свидетельствуют:

• слабая тяга автомобиля;
• запах несгоревшего топлива в выхлопных газах;
• затрудненный запуск мотора;
• неустойчивая работа на холостых оборотах и в переходных режимах;
• плохая динамика разгона;
• резкое нажатие педали газа вызывает провалы;
• потеря мощности;
• повышенный расход горючего;
• хлопки в системе выхлопа;
• детонация при наборе скорости;
• пропускается воспламенение;
• повышение токсичности выхлопа;
• быстро приходят в негодность свечи, каталитический нейтрализатор и кислородный датчик.

Особенно ярко проявляется загрязнение форсунок при низкой температуре воздуха, так как уменьшается испаряемость топлива. В это период неисправности в инжекторной системе ярко проявляются проблемами с пуском холодного двигателя. Очевидными симптомами неполадки системы являются грязевые отложения, которые можно выявить лишь при вскрытии.

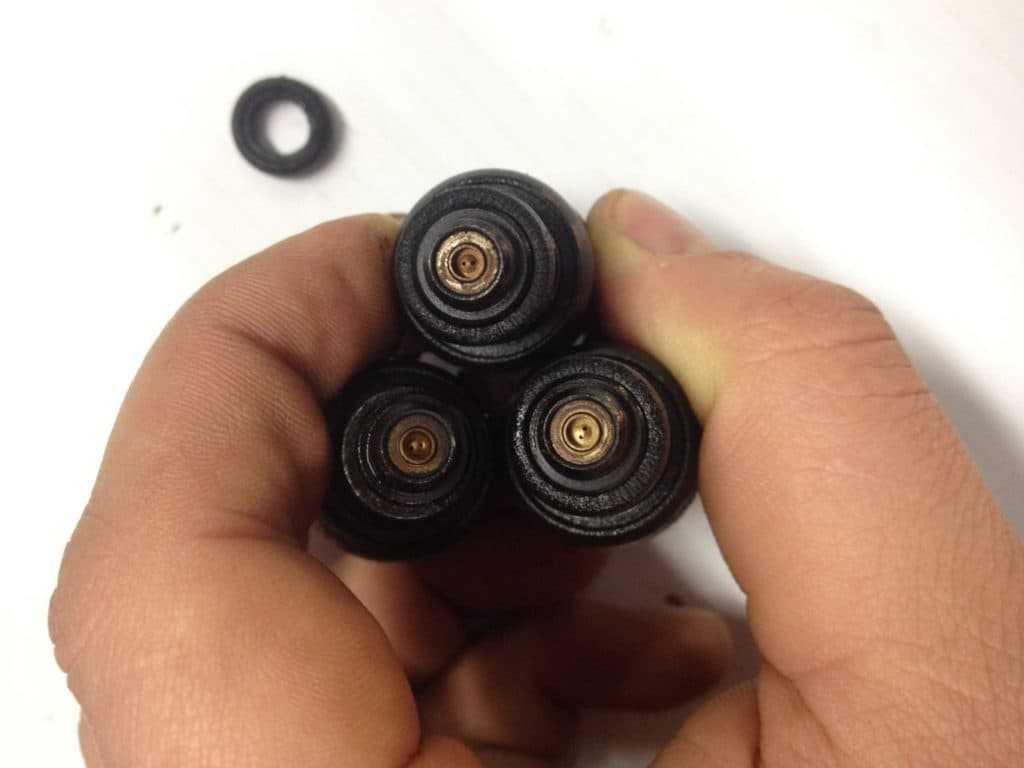

Самостоятельная промывка форсунок (инструкция)

Промывка форсунок должна проводиться на прогретом до рабочей температуры двигателе.

Вынимаем в ГЕМ-модуле в салоне автомобиля под бардачком, предохранитель под № 111 и таким образом отключаем топливный насос.

Промывка форсунок или как почистить инжектор двигателя Форд Фокус 3

Теперь, чтобы опустошить топливную систему от бензина, заводим двигатель и ждем, пока он заглохнет.

Следующим шагом будет отсоединение шланга подачи бензина от топливной рампы, для этого с помощью отвертки снимаем фиксатор, после чего вынимаем шланг.

Промывка форсунок или как почистить инжектор двигателя Форд Фокус 3

Рекомендации по промывке форсунок

Нельзя недооценивать нагар на форсунке. Даже сверхтонкий шлаковый слой в 5 мкм может изменять пропускную способность до 25%.

Главной причиной загрязнения форсунок специалисты называют очень низкое качество отечественного топлива. Поэтому постоянных загрязнений никак не избежать. Специалисты рекомендуют периодически производить чистку грязевых отложений и производить промывку инжектора вашего Форда Фокус 2. С учетом загрязненности бензина, рекомендуется производить чистку каждые 20-40 тысяч километров пробега.

Если вовремя не провести чистку инжектора, то симптомы усилятся, а двигатель начнет глохнуть и работать с перебоями.

Устройство для самостоятельной промывки форсунок

На сервисных станциях для чистки форсунок применяется специальный прибор, чтобы почистить инжектор в домашних условиях такое приспособление можно изготовить своими руками. Для его изготовления понадобятся следующие материалы и инструменты.

Промывка форсунок или как почистить инжектор двигателя Форд Фокус 3

Теперь закручиваем пробку, подсоединяем к штуцеру автомобильный компрессор и нагнетаем в бутылке давление в 3 Атм.

Если в течении 30 минут давление в бутылке не уменьшится, значит прибор прошел испытания и можно приступать к промывке топливных форсунок автомобиля Ford Focus.

Какие функции выполняет форсунка в автомобиле

Абсолютно во всех современных ДВС, как дизельных, так и бензиновых, имеется механизм впрыска топлива. Форсунка в данной системе играет роль насоса, подавая очень тонкую струю горючего под большим давлением и являясь одним из основных элементов инжекторной системы.

Форсунка двигателя — это электромагнитный клапан, который работает в соответствии со специальной программой, заложенной в блок управления двигателем. Данный клапан и обеспечивает дозированную подачу топлива в цилиндры. И под инжектором сегодня понимается как раз организованная система форсунок.

По предназначению данные элементы могут быть:

• для распределенного впрыска;
• для центрального впрыска;
• для непосредственного впрыска.

Подача топлива к каждой форсунке осуществляется под определенным давлением благодаря подаче электрических импульсов от блока управления на электромагнит. Эти импульсы соответственно открывают и закрывают игольчатый клапан в нужные моменты и таким образом регулируют поступление топлива по форсуночному каналу в цилиндр. Чем дольше действует импульс, тем дольше будет открыт клапан и тем больше топлива поступит в элемент впрыска. Длительность регулируется блоком управления двигателя. Помимо длительности поступления горючего механизм форсунок позволяет создавать различные формы факела топлива и давать струю под разными углами. Данные изменяемые параметры оказывают значительное влияние на создание топливной смеси в двигателе.

Далеко не все автовладельцы могут сразу найти инжекторную систему в двигателе. Расположение форсунок зависит от используемого в конкретном случае типа впрыска:

• При центральной схеме впрыска 1-2 распылителя размещены во впускном трубопроводе около дросселя, полностью заменяя собой карбюратор.
• При распределенной схеме каждый цилиндр снабжен отдельной форсункой. В данном случае инжектор расположен возле основания впускного трубопровода, куда и впрыскивается топливо.
• При непосредственной схеме инжектор размещен на стенках цилиндра в верхней его части. Впрыск производится напрямую в камеру сгорания.

Таким образом, элементы впрыска являются важной составляющей современного двигателя, бесперебойная работа которого полностью зависит от данных элементов. Поэтому инжектор нуждается в периодическом осмотре и промывке.

Промывка топливной системы дизеля своими руками

Появление первых симптомов загрязнения форсунок требует от автовладельца не только диагностики неисправности, но и проведения комплекса мероприятий по промывке топливной системы.

От своевременности выполнения этой работы зависят будущие расходы автовладельца. Хроническое загрязнение приводит к поломке дорогостоящих деталей и необходимости их замены.

Самостоятельная очистка топливной системы дизельного двигателя чаще всего производится с применением специальных присадок, которые добавляются в топливный бак, смешиваются с горючим и обеспечивают качественную очистку от различного «мусора».

После применения присадки можно использовать автомобиль в обычном режиме, будучи уверенным в эффективном действии изделия.

Промывочный состав смешивается с горючим, проходит весь путь по топливной системе дизеля, подается к форсункам и в цилиндры, где сгорает под действием давления.

Для получения результата желательно отдавать предпочтение изделиям известных брендов.

Экономия в этом вопросе может привести к отсутствию результатов или еще большому загрязнению системы.

Специалисты отмечают, что такой способ малоэффективен, ведь убрать 100% загрязнений не получится.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что такое электромагнитный клапан холостого хода

Но с определенным процентом «мусора» присадка справляется, устраняя главные признаки неисправности — рост расхода топлива, уменьшение динамики и падение мощности двигателя.

Хороший результат дает регулярное применение присадок, выполняющих профилактическую функцию. В результате топливная система длительное время сохраняется чистой, а в ее промывке на СТО нет необходимости.

Если автовладелец длительное время не обслуживал систему, убрать стойкие загрязнения вряд ли получится. В такой ситуации лучше обратиться на сервис, где очистка производится с помощью специального оборудования.

Нельзя не отметить еще ряд способов промывки форсунок дизеля. Один из них — демонтаж изделий для их прямой очистки посредством имитации работы.

Такой вариант подходит для двигателей старого образца, но в случае с новыми дизельными моторами он опасен. Главный риск заключается в сложности демонтажа форсунки. Даже если последнюю и получится снять, остается высокий риск повреждения устройства.

В итоге придется покупать новую деталь, стоимость которой в несколько раз перекроет экономию самостоятельной замены.

Существует еще один вариант очистки — применение промывочной жидкости.

Ниже рассмотрим принцип выполнения работы на примере состава от производителя Wynns.

Алгоритм действий:

• Берите пару бензиностойких шлангов, имеющих длину 70-80 см. Диаметр одной трубки должен быть 0,8 см, а второй — 1,0 см.
• Снимите родные трубки с ТНВД и наденьте на их места приобретенные изделия. Вторые края шлангов поставьте в емкость с залитым в нее средством.
• На более толстую трубку, которая подает жидкость в ТНВД, поставьте стандартный фильтр с Жигулей. При этом будьте внимательны — шланг должен доставать до дна емкости, чтобы исключить захват воздуха. При этом сама бутылка должна закрепляться под капотом.
• Заведите двигатель и оставьте его поработать в течение 15 минут на ХХ. После этого несколько раз нажмите на педаль акселератора, выждите еще 3-4 минуты и глушите мотор.
• Подождите 15-20 минут, пока жидкость полностью не остынет, а отложения не отстанут от поверхности.
• Проводите рассмотренные выше процедуры до момента, пока не кончится состав для промывки.

Внимательно следите за наличием смеси. Нельзя допустить, чтобы дизельный мотор заглох из-за нехватки жидкости. На многих современных авто во внутренней части ТНВД установлена электроника, охлаждаемая топливом.

В случае дефицита промывочной жидкости или горючего она может пострадать. Чтобы оптимизировать промывку, можно сделать специальный змеевик и опустить его в ведро для обеспечения качественного охлаждения жидкости.

После выработки состава верните топливные трубки на прежние места и заведите мотор. Как только работа дизельного двигателя нормализуется, глушите его.

Работа по самостоятельной промывке топливной системы завершена, а автомобиль готов к эксплуатации.

Будьте осторожны и помните об опасности рабочей жидкости. Она помогает отмыть руки, но после ее применения желательно обдать кожу чистой водой и смазать кремом.

Если ТНВД машины сильно загрязнен, рекомендуется взять две банки с жидкостью, после чего действовать по описанном выше алгоритму. Выработайте содержимое банки до конца, чтобы мотор не заглох.

После этого глушите дизельный двигатель, и на следующий день выполняйте ту же манипуляцию, но уже с применением второй банки.

По завершении работы остается все вернуть на место.

Как проверить форсунку

Неисправности форсунок не многочисленны, но любая из поломок может привести к нестабильной работе цилиндра, в который установлена данная деталь. После снятия форсунки необходимо тщательно проверить, и при необходимости очистить или заменить деталь, которая не отвечает условиям бесперебойной доставки топлива в цилиндры. Коррекция форсунок инжекторного двигателя заключается, прежде всего, в устранении смолистых отложений в области распыления топлива. Диагностика и ремонт деталей установленных на дизельный двигатель, осуществляется аналогичным способом. Форсунка цилиндра дизельного двигателя имеет конструкцию, которая позволяет осуществить замену только распылителя. Если форсунка не загрязнена, но в данном цилиндре отсутствует сгорание топлива, то возможно произошло перегорание обмотки форсунки. Обрыв форсунки является довольно редкой неисправностью, но при отсутствии иных повреждений, необходимо замерить сопротивление между контактами этой детали с помощью мультиметра. Если сопротивление полностью отсутствует, то неисправная деталь подлежит обязательной замене.

Идеально для этой цели подходят пластиковые стаканчики, которые размещают под распылителем каждой форсунки.

Затем необходимо включить зажигание и запустить стартер двигателя на 7 — 10 секунд

При выполнении диагностики следует обращать внимание на качество распыления топлива истекающего из форсунки. Если топливо течёт из форсунки прямолинейной струёй, то данную форсунку требуется заменить или почистить от образованного на её распылителе нагара

Также следует обратить внимание на количество топлива в ёмкостях, которые были размещены под форсунками. Если при выполнении диагностики, в какой-либо ёмкости будет полностью отсутствовать топливо, то возможно нет питания на форсунки. Данная проблема может быть вызвана отсутствием контакта между кабелем и клеммой, а также банальным обрывом электропроводки. Если проводка цела, и между проводом и клеммой обмотки форсунки имеется хороший контакт, то неисправным может быть блок управления системы питания автомобиля. Если неисправен электронный блок управления, то для продолжения диагностических мероприятий, его необходимо заменить на заведомо исправную деталь.

Проверка форсунок своими руками данным способом, позволяет довольно точно определить неисправные детали системы питания автомобиля. При выполнении такой диагностики следует помнить о большой нагрузке на аккумуляторную батарею при включении стартера, а также о вредности вращения коленвала без достаточного поступления масла в магистраль двигателя, поэтому желательно осуществить диагностику в один приём. Когда проблемная форсунка будет обнаружена можно приступать к её ремонту.

Устройство, назначение и виды форсунок

Основная функция форсунки — своевременная подача топлива в камеру силового агрегата путём впрыска порции горючего в проходящий поток воздуха с образованием топливно-воздушной смеси (ТВС). Подача должна обязательно осуществляться под давлением

Особенно это важно для дизельного двигателя, где некоторая часть топлива самовоспламеняется ещё до попадания в камеру сгорания

Каждая форсунка оснащена клапаном, при открытии которого она набирает топливо, а затем выталкивает смесь под давлением. В инжекторе применяется не одна, а несколько форсунок, объединённых в систему управляемых элементов.

Работу форсунок можно представить следующим образом: по одному каналу подаётся топливо, по второму идёт поток воздуха, регулируемый дроссельной заслонкой. Попадая в форсунки, топливо распыляется для лучшего смешения с воздухом, и ТВС поступает в камеру воспламенения.

Топливные форсунки осуществляют впрыск топлива в камеру сгорания под давлением

Таким образом, процесс работы форсунок состоит из четырёх стадий.

1. Топливо поступает от топливного насоса высокого давления (ТНВД) к форсунке.
2. Попавшее в полость форсунки топливо оказывает воздействие на пружину.
3. Пружина через промежуточную шайбу давит на иглу.
4. Игла приподнимается, топливо попадает в отверстие распылителя и распыляется под высоким давлением.

По системе впрыска

По типу впрыска выделяют:

• форсунки с центральным впрыском;
• форсунки с распределённым впрыском;
• форсунки с непосредственным впрыском.

Первые используются в системе моновпрыска и применяются на бензиновых силовых агрегатах. Работа их основана на впрыске топлива одной (а не четырьмя-шестью) форсункой, расположенной непосредственно на впускном коллекторе.

Наиболее популярными системами моновпрыска считаются «Моно-Джетроник», «Опель-Мультек» и др. Они используются на автомобилях «Ауди» и «Фольксваген».

Одной из самых популярных систем моновпрыска является «Моно-Джетроник»

Одним из значимых элементов системы моновпрыска, помимо форсунки, является регулятор давления. Он отвечает за постоянное поддерживание рабочего давления в пределах 0,1 МПа. Именно регулятор после остановки двигателя сохраняет остаточное давление, препятствующее проникновению в систему воздуха и облегчающее следующий пуск мотора.

Форсунки для распределённого впрыска используются в системе, предназначенной для подачи горючего за счёт электромагнитного управления иглой распылителя. Такой впрыск более современный, отличается тем, что в каждом цилиндре двигателя устанавливается своя форсунка, впрыскивающая дозированную порцию топливной жидкости в определённый момент.

Система с распределённым впрыском имеет несколько подсистем:

• узел, отвечающий за подачу и очистку горючего;
• часть системы, в которой происходит очистка и подача воздуха;
• камера для улавливания и сжигания ТВС;
• электронная подсистема с датчиками;
• узел, где происходит выпуск и дожигание отработавших газов.

Форсунки непосредственного впрыска применяются в самой совершенной на сегодня системе впрыска бензиновых ДВС. Принцип функционирования основан на непосредственном впрыске бензина прямо в камеру сгорания.

Первая в мире система непосредственного впрыска была применена в моторах GDI, устанавливаемых на автомобили «Мицубиси». В настоящее время используется широко в автомобилях марки «Ауди» (моторы TFSI), «Фольксваген» (TSI), «БМВ» и др. Благодаря внедрению такой системы удалось достичь существенного снижения расхода горючего, сокращения вредных выбросов в атмосферу и др.

Схема непосредственного впрыска впервые была применена в моторах GDI

По конструкции

В зависимости от особенностей конструкции различают:

• электрогидравлические форсунки;
• электромагнитные форсунки;
• пьезоэлектрические форсунки.

Первый тип форсунок нашёл применение в дизельных двигателях, в том числе и в системе Common Rail. Состоит такая форсунка из впускного и сливного дросселей, управляющей камеры и клапана.

Электрогидравлические форсунки используются в дизельных двигателях

Электромагнитная форсунка используется в бензиновых двигателях, укомплектованных системой непосредственного впрыска, и отличается несложным устройством. Основные элементы форсунки — клапан с иглой и сопло.

Электромагнитная форсунка используется в бензиновых двигателях

Наиболее прогрессивными в настоящее время являются пьезоэлектрические форсунки. Они устанавливаются на дизельные двигатели с системой Common Rail. Состоит такая форсунка из пьезоэлемента, переключателя, иглы и толкателя.

Пьезоэлектрические форсунки являются наиболее современными
