3.6.8 Форсунки / Ford Scorpio
Форсунка
| 1 – канал отвода топлива, 2 – регулировочная шайба, 3 – пружина, 4 – корпус форсунки, 5 – корпус распылителя, 6 – игла, 7 – сопло |
Для определения неисправной форсунки необходимо выполнить следующие действия.
|
Снятие
|
Установка
Теплоизолирующая шайба
|
Допускается использовать форсунки, если после их разборки, чистки и последующей сборки они восстановят свои функциональные возможности и выдержат все проверки.
Проверка герметичности распылителя форсунки
Производится на приборе для проверки распылителей.Проверка форсунок на герметичность
|
Регулировка начального давления впрыска
Начальное давление впрыска регулируется установкой прокладки под пружину. Увеличение толщины прокладки повышает давление начала впрыска, уменьшение – снижает. Изменение толщины прокладки на 0,01 мм примерно изменяет давление начала впрыска на 1кг/см2.Распыление топлива
Обязательным условием работы форсунки является качество распыления. Факел распыления должен быть равномерным по всему поперечному сечению конуса распыления, а распыление должно быть туманообразным. Начало и конец впрыска должны быть четкими. У новых форсунок впрыск сопровождается резким звуком, У работавших форсунок отсутствие этого звука не является признаком неисправности.
Ford Scorpio 2.9 4×4 нелепая промывка форсунок в гаражных условиях
Топливная рампа / Демонтаж / Ford Scorpio
Форд скорпио,плохой запуск ДВС.
Диагностика коды ошибок ЭБУ Форд Сиерра Скорпио Самодиагностика Ford Sierra Scorpio
Есть ли слабые места у старого двигателя Ford 2.0 DOHC (NSE)?
Способы чистки и промывки инжектора
Наибольшее распространение получили три способа промывки инжектора:
- Промывка специальными моющими присадками к бензину.
- Чистка и промывка инжектора без снятия форсунок с двигателя.
- Промывка форсунок инжектора в стенде ультразвуковой чистки.
Рекомендуем: Проверка компрессии в цилиндрах двигателя – методы с прибором и без него
Давайте подробней остановимся на каждом из них.
Присадки к бензину для промывки инжектора
Присадки для промывки инжектора – это самый дешевый и простой способ его очистки от загрязнений. Такие присадки есть в ассортименте многих производителей автохимии. Они наиболее эффективны при регулярном добавлении в бензобак.
При появлении первых признаков загрязнения инжектора можно применить ударную дозу таких присадок, но при условии, что бензобак и трубопроводы относительно чистые. Иначе вся грязь окажется в электробензонасосе и фильтре тонкой очистки топлива, что долговечности этим узлам явно не добавит.
Промывка инжектора без снятия форсунок с двигателя
Чистка и промывка инжектора без снятия форсунок с двигателя осуществляется при помощи несложной промывающей установки:
- для этого двигатель отключают от штатной системы питания;
- вместо неё подключают установку для промывки инжектора;
- после чего мотор заставляют 20-30 минут работать на специальном сольвенте.
Моющая способность такого состава очень высока и он без труда вымывает все отложения (пример смотрите на видео в конце статьи).
Промывка и чистка инжектора ультразвуком
Ультразвуковая промывка инжектора на сегодняшний день является самым эффективным способом очистки. Для этого форсунки снимаются с мотора и помещаются в ультразвуковую установку со специальным растворителем.
Принцип действия установки следующий:
- Для того, чтобы помочь растворителю вымыть шлаки, его при помощи ультразвука заставляют вибрировать.
- Колебания жидкости практически не воздействуют на форсунку, но заставляют резонировать шлаки, которые отслаиваются от металла и становятся легкой добычей растворителя.
Время такой промывки инжектора обычно составляет от получаса до часа. К достоинствам этого способа можно отнести ненадобность дорогостоящего сольвента, однако при этом производится достаточно большой объем работ по снятию и обратной установке форсунок на двигатель.
Подготовка к снятию с двигателя дизельных форсунок и демонтаж инжекторов
Перед началом ремонта очень важно не допустить попадания грязи и мелких посторонних частиц внутрь элементов системы питания. Для этого рекомендуется предварительно вымыть ГБЦ одним из доступных способов (Керхером, мойка паром, самостоятельная очистка и т.д.), очистить углубления под форсунки и сами инжекторы
Указанные действия помогут избежать повреждения резьбы, уплотнительного конусного отверстия, а также снизить вероятность попадания мелких частиц грязи внутрь ДВС после выкручивания форсунок.
Еще одним ответственным моментом являются трубки высокого давления. Перед снятием их рекомендуется пометить, так как в процессе обратной сборки могут возникнуть сложности с порядком установки и правильностью монтажа. Для пометки можно использовать маркер, метки наносятся в области штуцера каждой форсунки и штуцера топливного насоса.
О том, как сделать ремонт форсунок Common rail своими руками, смотрите в этом видео:
Добавим, что без надлежащего опыта и оборудования ремонтировать систему common rail в гаражных условиях крайне не рекомендуется, так как возможно повреждение отдельных дорогостоящих элементов.
Итак, вернемся к механическим форсункам.
- После того, как трубки высокого давления отсоединены от форсунок, необходимо прикрыть отверстия в штуцерах при помощи специальных защитных колпачков. Защитные пробки должны быть заранее очищены от загрязнений, также пробки можно использовать для защиты штуцеров топливного насоса.
- Подобным образом перекрывается и каждый штуцер обратки, так как нельзя допустить попадания мелких частиц в систему питания. Например, попавший мусор в топливном канале инжекторной дизельной форсунки после установки элемента на проверочный стенд проникнет в распылитель.
В результате иглу форсунки уже может заклинить не на двигателе, а при проверке, частицы мусора выведут из строя распылитель и т.д. Если же новый распылитель будет установлен перед такой проверкой, тогда потребуется повторный разбор форсунки, высока вероятность очередной замены распылителя. Саму форсунку также нужно разбирать только в условиях максимальной чистоты.
- Что касается снятия элементов с ДВС, попытки выкрутить форсунки при помощи обычного рожкового ключа могут привести к слизыванию и повреждениям граней. Дело в том, что форсунки затянуты с большим моментом затяжки. По этой причине для выкручивания нужно иметь накидной ключ, желательно также наличие удлиненной головки.
- После того, как форсунки откручены, рекомендуется еще раз произвести их наружную очистку от загрязнений. Такая очистка производится обычной мягкой кисточкой, в качестве очистителя используется чистое дизельное топливо. После этого форсунки просушиваются или обтираются ветошью, далее устройство готово к диагностике и ремонту.
- Еще отметим, что после снятия самих форсунок в ГБЦ остаются специальные уплотнительные колечки. Эти уплотнительные кольца форсунок находятся в ложбинках-нишах и, как правило, прикипают к отверстиям в ГБЦ. Указанные кольца нужно извлечь и заменить на новые, так как повторно использовать данные элементы не рекомендуется.
Для извлечения можно использовать небольшой отрезок тонкой металлической проволоки, которым аккуратно достаются кольца. Главной задачей является то, чтобы избежать повреждений резьбы в форсуночном отверстии.
Запрещается выстукивать кольца при помощи стальных проставок, отверток и т.п. Дело в том, что существует большой риск повредить посадочные места уплотнительных колец. Если это случится, тогда даже после замены колец на новые должной герметичности не будет.
Также следует учесть, что во время снятия колец грязь может попасть в отверстия для форсунок. Для предотвращения необходимо обмазать отверстие вязкой смазкой, после чего кольцо можно снимать. Часто для подобных целей используется Солидол или подобный смазочный материал. Осыпающаяся грязь прилипает к смазке, не попадая в отверстие камеры сгорания.
По окончании процедуры снятия колец Солидол также снимается, например, при помощи мягкой тряпки, которую наматывают на стержень или отвертку. Дополнительно можно проворачивать коленчатый вал двигателя стартером несколько секунд. Это нужно для того, чтобы загрязнения, попавшие в камеру сгорания, вытолкнуло наружу поршнем.
О том, как сделать ремонт форсунок Делфи своими руками, смотрите в этом видео:
Отметим, что хотя процесс ремонта форсунок Delphi напоминает восстановление обычной механической форсунки, ряд конструктивных отличий предполагает некоторые нюансы.
Delphi
Эта компания хотела обогнать Bosch и разработала более замысловатую управленческую систему форсунками. В результате они стали более требовательными к качеству топлива, а, следовательно – чаще ломаться. С корпусом, соленоидом и распылителем у форсунок Delphi дело обстоит точно так же, как и у конкурента. «Накрыться» здесь могут совсем другие детали.
- Клапан форсунки – именно та деталь, которая чувствительна к классу топлива: чем оно хуже, тем быстрее изнашивается. Кроме того, соприкасающиеся части ТНВД при трении дают мельчайшую стружку, которая также повреждает клапан. Для обнаружения результатов износа требуется микроскоп, без него изъяны не увидеть.
- Регулировочный пин поломаться не может. Однако он имеет настолько маленькие размеры, что нередко теряется малоопытными ремонтерами;
- Запчасти для форсунок Delphi на рынке присутствуют, но в отдельных случаях – только под заказ, и ждать придется от недели до месяца.
Профилактика загрязнений
Никто сознательно не захочет регулярно возить машину в автосервис для стендовой или ультразвуковой чистки распылителей дизельного топлива. Также ни у кого не возникнет желания постоянно заниматься самостоятельной очисткой.
Чтобы минимизировать количество подобных процедур, важно соблюдать несколько простых, но эффективных рекомендаций
- Используемое топливо. Некоторым кажется, что солярка везде одинаковая, и переплачивать за бренд или громкое имя АЗС они не хотят. На практике дизельное топливо может существенно отличаться в плане качества. Чтобы сэкономить, многие просто покупают дизель на дешёвых заправках. Но такая экономия очень мнимая и условная, поскольку сокращается ресурс не только форсунок, но и всего двигателя. Это оборачивается большими затратами на ремонт и восстановление мотора в дальнейшем. Дешёвый дизель часто разбавляют не просто присадками, но порой даже обычной водой. Переходите на топливо хорошего качества, и моментально почувствуете разницу.
- Очищающие присадки. Не ждите, что при сильных загрязнениях один флакон с присадкой чудодейственным образом удалит весь нагар. Такое обещают лишь лживые производители, которые заинтересованы в моментальной наживе. Более ответственные изготовители заявляют, что их присадки созданы для профилактики загрязнений и отложений на форсунках. И они говорят правду. Злоупотреблять регулярным использованием присадок не стоит. Но после чистки раз в год их заливать в бак можно.
- Эксплуатация автомобиля. Начните с бережного отношения к своей машине. Не подвергайте двигатель чрезмерным нагрузкам, давайте ему отдохнуть, не забывайте вовремя менять расходники. Это элементарные прописные истины, о которых почему-то многие забывают.
- Профилактические меры. Никогда не ждите, что форсунка засорится и начнёт выдавать соответствующие признаки неисправности. Такие проблемы намного правильнее предотвращать заранее. Чистку проводят не только при уже имеющемся толстом слое нагара. Будет правильно, если вы приучите себя хотя бы раз в 1-2 года проводить профилактическую чистку. Каким именно методом, решайте сами.
Форсунки являются важным и неотъемлемым элементом любого дизельного двигателя. От состояния распылителей во многом зависит работоспособность и эффективность вашего мотора.
При этом именно автовладелец несёт полную ответственность за исправную работу форсунок. В его силах предотвратить опасные последствия загрязнений, избежать образования толстого слоя отложений, а также максимально продлить срок службы всего двигателя, работающего на дизельном топливе.
Ремонт и чистка форсунок
Существуют несколько способов очистки форсунок.
- механический способ
- чистка с помощью ультразвука
- чистка химией
В гаражных условиях, можно почистить с помощью химии. Для этого заливают в топливный бак специальный очиститель форсунок, который в процессе работы автомобиля удаляет значительную часть загрязнения
Для того чтобы почистить форсунки ультразвуком, необходим специальный стенд. Суть метода заключается в том, что форсунки погружаются в специальную жидкость, в которой под воздействием ультразвуковых волн образуются пузырьки, благодаря которым и удаляются загрязнения.
Данный способ очень сложно реализовать в гараже, поэтому придется обращаться на СТО и платить за данную процедуру деньги.
Итог
Топливные форсунки являются основным элементом инжекторной системы. Стоит следить и поддерживать их в рабочем состоянии, не допускать засорения и периодически делать профилактику, которая заключается в движении со скоростью 100-110 км/ч.
Вместо заключения
Попытка отремонтировать форсунку в домашних или гаражных условиях — мера скорее вынужденная, чем стандартная. Дело в том, что подобные операции потребуют высокой квалификации мастера, далеко не любой автолюбитель сможет верно определить неисправность и грамотно провести все работы. Это, не говоря уже о том, что желательно иметь оборудование для диагностики.
Крайне рекомендуется при первых симптомах неполадки обратиться в наш специализированный техцентр «Дизель-Мастер». К преимуществам такого подхода можно отнести:
- У нас работают специалисты с большим практическим опытом, которые знают нюансы разных моделей авто.
- В наличии высокоточное компьютерное оборудование и диагностические стенды, которые позволяют точно определить дефект.
- Используем оригинальные запчасти, поделки исключены.
- Предоставляем гарантию на установленные узлы и проделанную работу.
- Оказываем полноценную поддержку клиента на всех этапах сотрудничества.
Всегда готовы посоветовать вариант восстановления, который будет оптимальным именно в вашем случае. Если не уверены в том, как отремонтировать дизельные форсунки самостоятельно — обращайтесь к нам по телефонам +7 (921) 932-25-54, (812) 938-56-50, 8 (800) 350-34-48, и мы обязательно решим вашу проблему!
Учёные, занимающиеся разработкой современных двигателей, стремятся максимально оптимизировать работу агрегата внутреннего сгорания. Улучшения, которые реализуются в дизельных двигателях, направлены прежде всего на снижение потребления топлива, увеличения мощности и уменьшения концентрации вредных веществ в отработанных газах.
Как сделать диагностику и ремонт инжектора своими руками
Здравствуйте, уважаемые автолюбители! Количество автомобилей на наших улицах с системой впрыска топлива, типа инжектор, неуклонно растет. Бензиновые двигатели, оборудованные данной системой, уверенно вытесняют с рынка двигатели со знакомым, нам всем, карбюратором.
Применение инжектора значительно улучшает эксплуатационные характеристики двигателя и увеличивает его ресурс, заметно снижается расход топлива, уменьшает токсичность отработавших газов.
Но надо помнить, что инжекторная система впрыска топлива намного сложнее карбюраторной, поэтому диагностика инжектора, а тем более его ремонт, требуют более квалифицированного подхода.
Диагностика инжектора своими руками
Диагностика инжектора ВАЗ 2109
Эксплуатируя автомобиль с двигателем, оборудованным инжектором, вы должны знать что, после каждых 20-30 тыс. км. пробега, необходимо проводить чистку инжекторов. В процессе работы системы, в результате применения отечественного не совсем качественного топлива, в инжекторе, под действием высокой температуры, образовываются твердые отложения, значительно снижающие его пропускную способность.
Это отрицательно сказывается на работе двигателя. Кроме того, нередки случаи, особенно на отечественных автомобилях, когда инжектор просто перестает работать.
Диагностика инжектора может быть визуальной или с применением специального прибора для диагностики инжектора.
Характерными признаками неисправности инжектора являются:
- затрудненный пуск двигателя;
- загорание лампочки Check Engine на приборной доске во время работы двигателя;
- работа двигателя на холостом ходу становится неустойчивой;
- ощутимое снижение мощности двигателя;
- расход топлива увеличивается, и это заметно «неворуженным глазом».
Если одна из форсунок инжектора полностью перестает функционировать, наряду с неустойчивой работой двигателя или его полной остановкой, под капотом появляется задымление, а при вскрытии крышки воздушного фильтра — плотный дым и следы вытекающего моторного масла.
Осуществить диагностику инжектора, также можно с помощью прибора для диагностики инжектора. Как правило, это ноутбук, с установленной, адаптированной под ваш автомобиль программой, соединенный с бортовым компьютером специальным кабелем.
Являясь уверенным пользователем компьютера и обладая минимальным набором необходимых знаний, вы в состоянии самостоятельно провести диагностику двигателя своего автомобиля.
Еще одним прибором для диагностики инжектора самостоятельно, является адаптер «BT-ECU» или «USB-ECU» c программой «Check-Engine».
Адаптер, подключенный к бортовому компьютеру автомобиля, передает сигнал на программу «Check-Engine», установленную на ваш планшет, ноутбук или мобильный телефон. Программа расшифровывает коды неисправности и выдает владельцу комментарии для принятия решения.
Ремонт инжектора своими руками
Ремонт инжектора своими силами, обычно, сводится к поиску неисправных деталей, датчиков и элементов инжекторной системы впрыска топлива, и замены их новыми. Вот поэтому и необходимо проведение качественной и полной диагностики инжектора, для точного определения причины неисправности.
Если у вас возникли проблемы с инжекторной системой впрыска топлива, и вы не уверены в том, что сможете их решить своими силами, не стоит искать местного «самоделкина» и пытаться воспользоваться его услугами.
Лучше обратится к специалистам специализированной СТО. В подавляющем большинстве случаев, именно это позволит сохранить вам нервы, деньги и техническое состояние вашего верного автомобиля.
Как самому очистить форсунки без снятия с двигателя
В процессе диагностики частой причиной неустойчивой работы мотора является то, что инжекторные форсунки забились. Существует несколько способов очистки форсунок, среди которых может использоваться механический, ультразвуковой или очистка при помощи специальных химических составов.
В ряде случаев заливка в топливный бак специальной присадки-очистителя инжектора достаточно для того, чтобы нормализовать работу всей системы. Также рекомендуется с определенной периодичностью раскручивать мотор до высоких оборотов и разгонять автомобиль до 110-130 км/ч. на ровных отрезках пути. В таком режиме нужно проехать 10-20 километров. Продолжительная работа форсунок под нагрузкой позволяет реализовать так называемую самоочистку.
Напоследок добавим, что перечисленные выше способы очистки позволяют удалить только незначительные загрязнения. Серьезно забитый инжектор необходимо чистить механически, составами под давлением или ультразвуком. Что касается промывки форсунок, специалисты рекомендуют промывать инжектор каждые 30-40 тыс. пройденных километров.
Чистку инжектора стоит делать для профилактики, а не после появления признаков неисправности. Если автомобиль эксплуатируется в режиме городской езды на топливе сомнительного качества, тогда интервал профилактических мер следует сократить применительно к индивидуальным условиям эксплуатации.
Бензонасос ВАЗ 2109 инжектор: замена и диагностика своими руками
Рассматривая топливную систему, обязательно нужно упомянуть про бензонасос ВАЗ 2109 инжектор. Система впрыска состоит из нескольких компонентов, которые являются основными. На нашем сайте вы также можете найти информацию для автомобилей ВАЗ более новых моделей, например, 2110. На девятках тоже установлены электрические топливные насосы, которые производят подачу бензина под определенным давлением в рампу. Причем давление должно быть постоянным, иначе работа двигателя окажется нестабильной. Итак, что же из себя представляет бензонасос инжекторной девятки и как он работает.
Принцип работы насоса
Конструкцию довольно простую имеет бензонасос ВАЗ 2109, инжектор функционирует только лишь благодаря ему. В основе лежит два элемента – электрический двигатель и помпа с фильтрующим элементом
Обратите внимание на то, что «памперс» (так в народе кличут фильтр за сходство) нужно менять вовремя – старайтесь не допускать, чтобы он работал больше 20 тыс. км
В противном случае он насыщается металлической стружкой, грязью и прочим хламом, который попадает в магистраль и забивает форсунки.
В топливной рампе содержится смесь из бензина и воздуха (кстати, тоже очищенного). Пропорция всегда на одном уровне – 14 долей воздуха и одна бензина. Это идеальная смесь, при которой происходит горение
Но нужно обратить внимание на то, что в работе участвует реле бензонасоса ВАЗ 2109, которое управляется электронным блоком. С его помощью производится подача питания на двигатель насоса
Производительность у помпы высокая, поэтому двигатель работает не постоянно, а с перерывами (и в зависимости от режима функционирования двигателя паузы между включениями могут быть разными).
Для контроля имеется регулятор давления, установленный на рампе. Для отвода излишков бензина – обратный клапан. С его помощью весь лишний бензин поступает обратно в бак. Снятие бензонасоса ВАЗ 2109 (инжектор) осуществляется в том случае, если проводится его ремонт или замена. Пригодятся такие инструменты:
- Плоскогубцы.
- Ключи на «6», «8».
- Отвертки крестовые и плоские.
Поднимите нижнюю часть сиденья, открыв задние двери полностью.
Выкрутите саморезы, крепящие пластиковую крышку.
Отключите колодку для подачи питания и соединения с датчиком уровня.
Ослабьте хомуты и снимите шланги
Обратите внимание – давление в системе нужно заранее уменьшить.

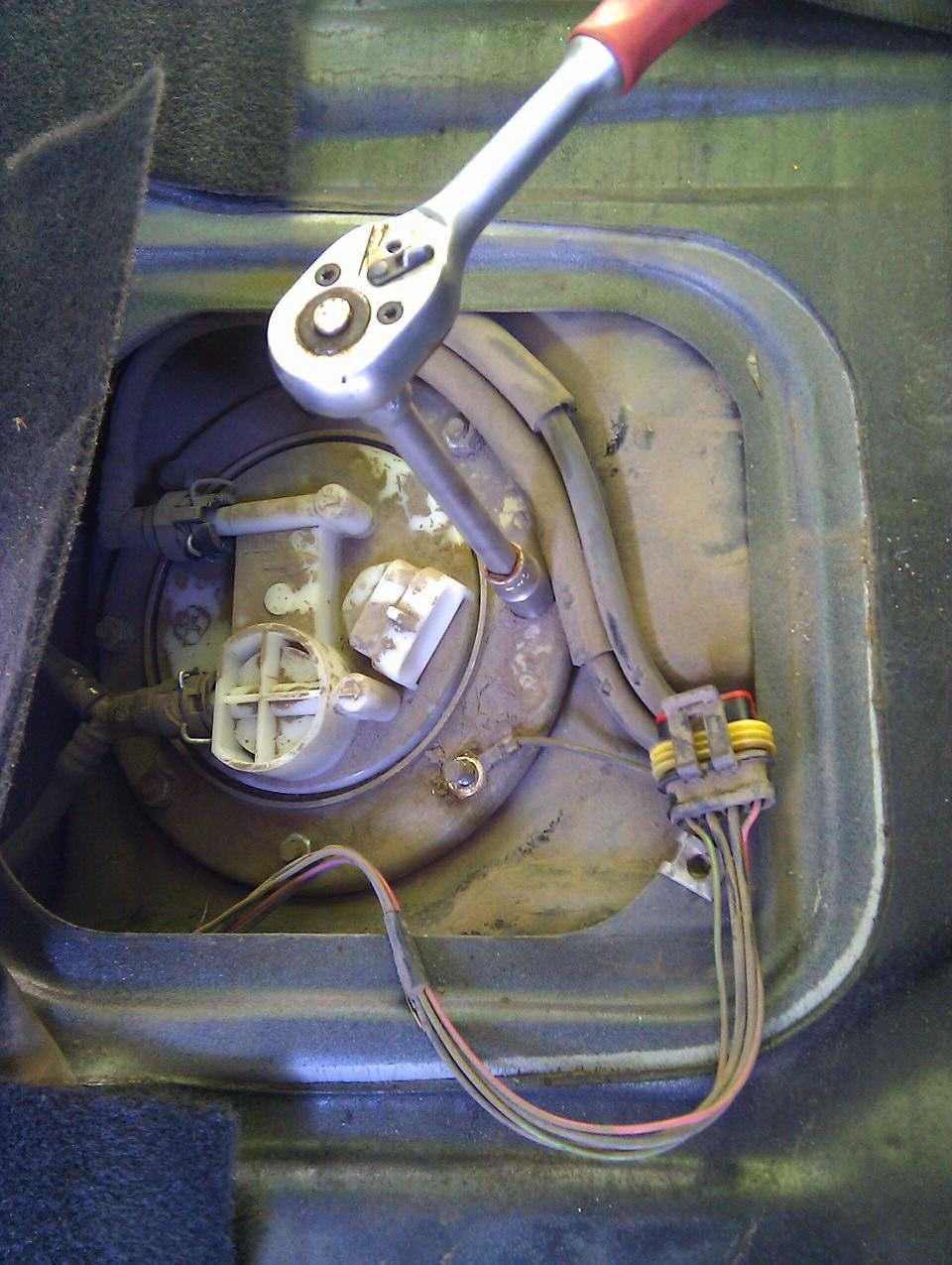

Ключом на «8» выкрутите все гайки, которыми прикручен насос к корпусу бака.
Аккуратно вынимайте насос из отверстия.. Главное в этом деле – аккуратность, так как есть риск повредить датчик уровня топлива
И еще: перед тем, как снимать бензонасос ВАЗ 2109, нужно избавиться от грязи и пыли. Поэтому продуйте сжатым воздухом место установки или хотя бы очистите кисточкой
Главное в этом деле – аккуратность, так как есть риск повредить датчик уровня топлива. И еще: перед тем, как снимать бензонасос ВАЗ 2109, нужно избавиться от грязи и пыли. Поэтому продуйте сжатым воздухом место установки или хотя бы очистите кисточкой.

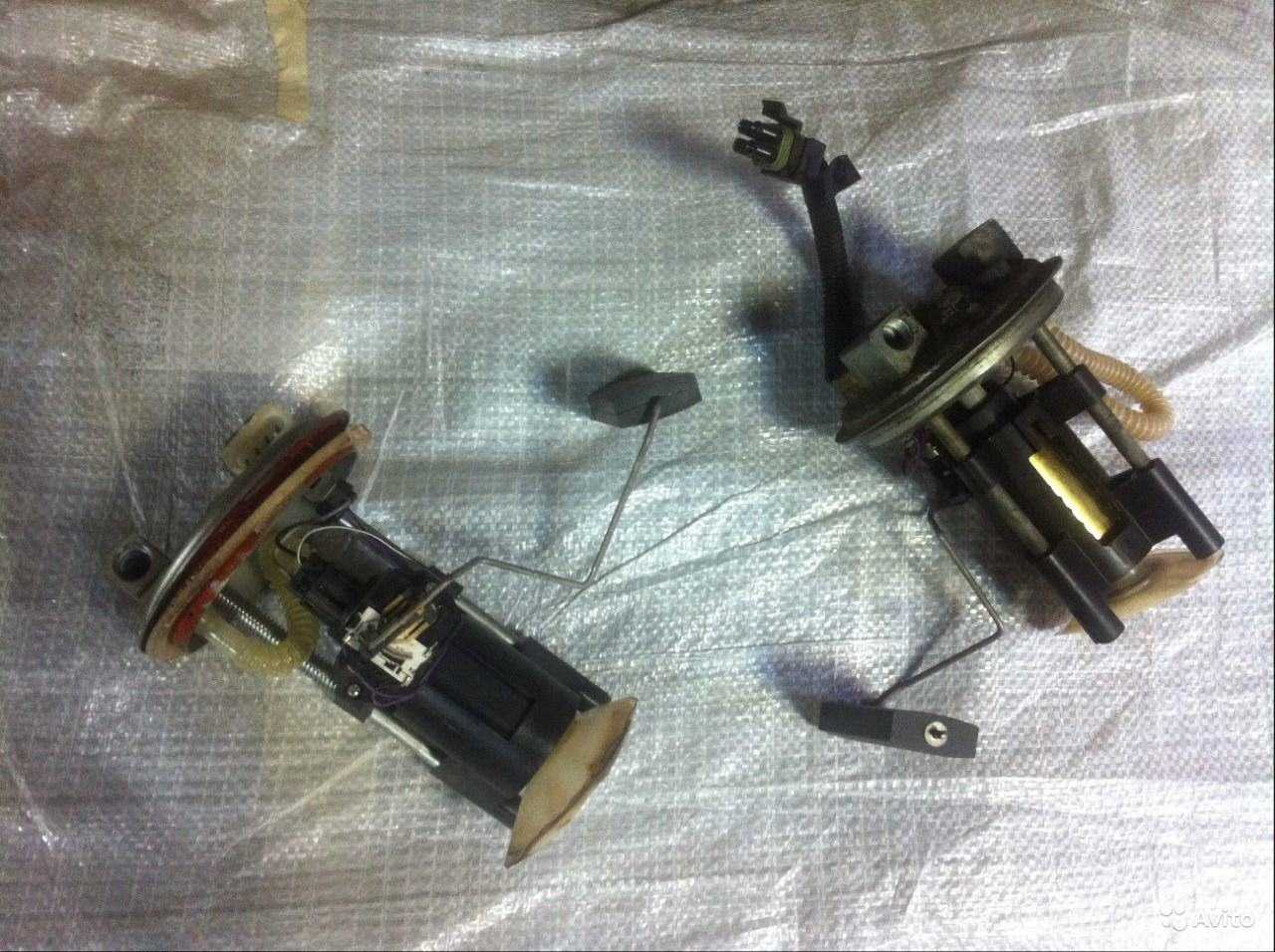

Чтобы убедиться в исправности (или же неисправности) бензонасоса инжекторной ВАЗ 2109, достаточно снять его и подключить к аккумулятору напрямую. Если работать он будет нормально, без посторонних звуков (а также из выходного отверстия будет ощущаться напор воздуха), то проблем с ним нет. Но если же он не включается даже так, стоит подумать о его замене. Цена нового составит около 2000 рублей. Стоит ли ремонтировать электродвигатель? Вряд ли это способно надолго улучшить ситуацию, но в качестве временного решения вполне нормально. Но делать такую процедуру можно лишь в случае, если вы уверены в своих силах и имеете представление о работе электрических моторов.
Разборка дизельной форсунки
После определения дефектной форсунки может потребоваться ее разборка. Рекомендуется придерживаться нижеуказанной последовательности:
- Вставить форсунку в накидной ключ. Рожковый использовать запрещено в связи с риском слизывания граней;
- Ключ зафиксировать в тисках;
Форсунка в накидном ключе, зафиксированная в тисках
- Сдвинуть немного гайку. Дальнейшее откручивание желательно производить от руки;
- Гайка может выкрутится вместе с прикипевшим распылителем. Для их разъединения необходимо воспользоваться проникающей смазкой;
- При крепком соединении с распылителем, потребуется выбивать один элемент из другого. Гайка ложится на пластину с отверстием. В торцевую часть распылителя вставляется стержень из мягкого металла, например, алюминия или меди. Легким постукиванием происходит выталкивание прилипшей детали.
Форсунки в разобранном виде
По завершению разборки необходимо очистить все элементы от загрязнений. Отмывать можно в ацетоне либо керосине. Также при возможности желательно продуть все элементы сжатым воздухом.
Зачем проверять и промывать форсунки
У форсунок может быть несколько дефектов, которые могут пагубно сказаться на работе двигателя:
- форсунка плотно не закрывается и не держит давление топлива
- забиты проходные каналы и сопла форсунки
- проблемы в электрической части
Как ни странно, но чаще случается именно первый вариант, а не второй. Поэтому просто чистка форсунок без их проверки – напрасно потраченное время!
Но у современных автомобилей и второй пункт даёт о себе знать. Дело в том, что подача топлива у этих авто, в том числе и Шевроле Лачетти, выполнена без обратки. То есть, всё, что пришло в рампу, может уйти только через форсунки и ни как иначе. Получается, что любая частица мусора, попавшая в топливную магистраль после фильтра, обязательно окажется в какой-нибудь форсунке.
Также качество нашего бензина может оставить свой след на внутренних стенках форсунки, что неизбежно отразится на чёткости её работы. Именно на чёткости, ведь форсунка – это один из самых точных механизмов в автомобиле. Представляете, что такое длительность впрыска 2 миллисекунды? Это очень быстро. Например, моргая, человек закрывает глаза на 400 миллисекунд!
Поэтому наша задача создать для этого быстрого и чёткого механизма идеальные условия для выполнения своих функций.
Я не говорю, что всем сразу необходимо всё бросать и мчаться чистить и проверять форсунки Форсунка на самом деле очень надёжный механизм и может прослужить не одну сотню тысяч км. Но если на Вашем автомобиле появились подёргивания, потраивания, не ровный холостой ход, возрос расход топлива, упала мощность, детонация или место заправки не внушает Вам доверия, тогда стоит почистить и проверить форсунки.
Снятие форсунок
Проведение всех манипуляций с форсунками должно происходить в полной чистоте, попадание в камеру сгорания мусора может вывести мотор из строя, поэтому прежде чем демонтировать систему питания, рекомендуется очистить двигатель при помощи сжатого воздуха или просто отмыть головку блока цилиндров
Убрать загрязнения важно до начала процесса демонтажа. Попадание абразива в резьбу не в лучшую сторону скажется на ресурсе автомобиля
Разбирать форсунку необходимо на чистом столе, покрытом белым листом бумаги.
Для упрощения последующей сборки необходимо произвести маркировку всех демонтируемых трубок и шлейфов. В противном случае можно неправильно произвести монтаж. При наличии возможности фото или видеофиксации, рекомендуется воспользоваться этим.
Налипшую на консистентную смазку грязь и остатки колец необходимо убрать ватной палочкой. Можно несколько раз провернуть коленвал. Потоки воздуха выдуют все лишнее из посадочного места.
Снятие топливной рампы и форсунок в автомобиле Ford Focus 2
Инструменты:
- Отвертка плоская малая
- Отвертка плоская средняя
- Вороток под торцевую насадку
- Насадка на вороток 10 мм
Детали и расходники:
Уплотнительные кольца форсунок
- Уплотнительное кольцо гасителя пульсаций давлений топлива
- Ветошь
Примечания:
Топливную рампу снимаем для проверки работы форсунок и их замены, а также при демонтаже впускного трубопровода.
Признаки неисправности:
- затруднен пуск двигателя
- неустойчивая работа двигателя
- остановка двигателя на холостом ходу
- повышенная частота вращения коленвала на холостом ходу
- двигатель не развивает полной мощности
- недостаточная приемистость двигателя
- рывки и провалы в работе двигателя при движении автомобиля
- повышенный расход топлива
- повышенное содержание CO и CH в отработавших газах
- калильное зажигание из-за нарушения герметичности форсунок
Порядок выполнения работ:
1. Сбрасываем давление в системе питания, как описано здесь.
2. С помощью отвертки сдвигаем и снимаем резиновый наконечник трубки вентиляции картера с патрубка крышки головки блока цилиндров.
3. Поддеваем отверткой пластмассовый фиксатор наконечника трубки подвода топлива и сдвигаем его наружу.
4. Нажимаем отверткой на пружинный фиксатор и снимаем наконечник трубки подвода топлива с патрубка топливной рампы.
5. Отверткой нажимаем на фиксатор колодки крайней форсунки и, немного приподняв, снимаем блок колодок с разъема данной форсунки.
6. Последовательно снимаем блок колодок со жгутом проводов с остальных форсунок.
7. Головкой «на 10» отворачиваем два самореза крепления кронштейнов топливной рампы к впускному трубопроводу.
8. Тянем топливную рампу вдоль осей форсунок и, преодолевая сопротивление уплотнительных колец форсунок, извлекаем форсунки из отверстий головки блока цилиндров. Снимаем топливную рампу с форсунками.
9. Для снятия форсунки поддеваем шлицевой отверткой фиксатор и снимаем форсунку.
10. Сдвигаем фиксатор по пазам форсунки и снимаем его.
11. Поддевая тонкой шлицевой отверткой, снимаем уплотнительные кольца со всех остальных форсунок.
12. Отверткой снимаем пружинный фиксатор и вынимаем гаситель пульсаций давлений топлива из отверстия топливной рампы.
13. Снимаем с него уплотнительное кольцо.
Примечания:
Уплотнительные кольца форсунок и гасителя пульсаций давлений топлива в рампе заменяем новыми. Перед установкой форсунок и гасителя пульсаций топлива в рампу и головку блока цилиндров, наносим на уплотнительные кольца тонкий слой моторного масла.
Не допускается промывка форсунок окунанием в моющий состав во избежание повреждения их электрической части.
14. Установите форсунки в топливную рампу, а рампу на впускную трубу. Подсоедините к рампе трубопровод, пустите двигатель и проверьте герметичность соединения трубопровода и уплотнений форсунок.
