Как поменять панель приборов на форд фокус 2 своими руками?

Как решить эту проблему?

Решение, как это не странно, довольно простое и под силу каждому у кого есть паяльник и маломальское понятие о том, как выполняется пайка. Все, что нужно — это пропаять проблемные контакты, которые показаны на фото ниже. Перед тем как выполнить пайку контактов CAN-шины необходимо демонтировать панель приборов и разобрать ее, как это сделать правильно вы сейчас узнаете.

  1. Итак, приступим. Для удобства опускаем руль в крайнее нижнее положение.
  2. Далее демонтируем накладки за рулем и под ним. Затем откручиваем два винтика расположенных под рулем.
  3. После откручиваем еще два винта, которыми крепится сама приборка.

  1. Теперь можно попробовать достать приборную панель, для этого оттягиваем козырек, расположенный над панелью и тянем ее на себя.
  2. Когда панель у вас в руках, отключите питание и приступайте к процессу разборки.
  3. Передняя часть панели приборов снимается путем отщелкивания фиксаторов в верхней и нижней части.

  1. Далее необходимо снять стрелки, но перед тем как это сделать не забудьте сделать метки расположения стрелок. Для этого можно использовать мел или другой материал, который потом легко удалить без следа. Сами стрелки снимаются при помощи отвертки, аккуратно снимаем колпачок, а затем поддеваем стрелку по кругу, у основания штока на котором она сидит.

  1. После этого можно снять шкалу, она никак не закреплена, просто плотно лежит на своем месте. На шкале хорошо видны следы от пальцев, поэтому будьте аккуратны, работайте в перчатках.
  2. Теперь ничего не мешает демонтировать заднюю часть приборной панели, поэтому находим защелки и аккуратно их отщелкиваем, после чего достаем необходимую нам плату.
  3. После того как плата извлечена, можно приступать к пайке вышеуказанных контактов, для этого используем миниатюрный паяльник (25 Ватт), жидкий флюс и припой.

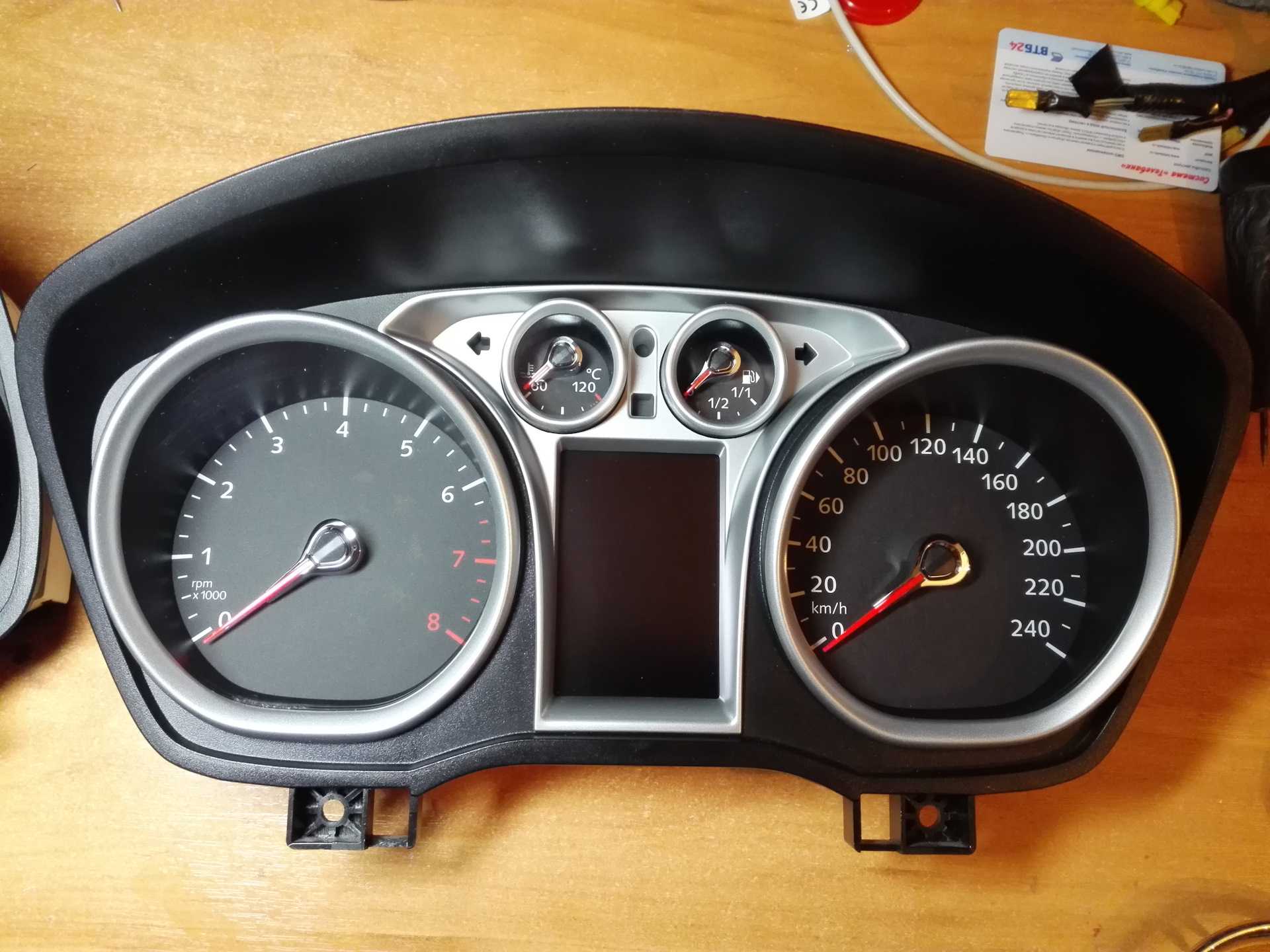

Демонтаж панели приборов FF2

Чтобы снять приборную панель Форд Фокус 2, следует приготовить некоторые инструменты:

  • Ключ Torx30;
  • Среднюю отвертку;
  • Острый нож;
  • Карандаш.

Перед снятием панели следует выключить зажигание и вытащить ключ из замка. Также многие специалисты рекомендуют убрать клемму с аккумулятора батареи. Далее выполняются следующие действия:

Вытащите руль до предела на себя, после чего вытащите декоративную пластиковую крышку, расположенную в той же зоне. Этот шаг открывает доступ к саморезам, удерживающим панель. Для их выкручивания нужно применить ключ Торкс 25.
Берем отвертку и устанавливаем ее посередине между панелью приборов и козырьком, уперевшись в защелку. Далее тянем деталь вверх, высвобождая защелку из зацепа.
Вытаскиваем приборную панель вперед, но легко, чтобы не повредить элементы. Если возникают сложности, можно взять защелку пальцами и снова попробовать ее высвободить. Когда защелка провернется, разъем полностью выйдет из ответной детали.
Производится замена стекол. Можно отстегнуть защелки, расположенные в этих зонах. Так вы получите два разных элемента, подлежащих дальнейшей разборке.
Демонтируем стрелки. Чтобы ничего не сбилось, и после замены приборной панели или возвращения старой приборы работали в надлежащем режиме, можно взять карандаш и указать положение стрелки в ее крайней нижней точке.
Уберите колпачки со стрелок, часто они выполнены в серебристом цвете

После этого осторожно снимайте стрелки, вооружившись широким ножом. Его нужно поставить у основание и выводить стрелку вверх.
Удалите шкалы, отстегните заднюю крышку панели, уберите плату, отогнув фиксаторы.
Можете произвести очистку экрана бортового компьютера, если на нем имеется грязь.

Если вам нужно вернуть назад старую или поменять приборную панель, монтаж выполняется в обратной последовательности. Нужно проконтролировать, чтобы вся проводка и тросики находились в правильном положении и были надежно зафиксированы. Когда установка окончена, можно вернуть клемму на аккумулятор и проверить работоспособность показателей панели. Если что-либо не работает, может потребоваться снова снять панель и еще раз перепроверить все контакты.

Следует понимать, что фиксирующие панель детали намного проще и безопаснее снимать при плюсовой температуре. Лучше выполнять все процедуры в отапливаемом помещении, иначе вероятность повредить или сломать элементы очень высока.

Описание и расположение индикаторов и приборов на панели

Обозначения элементов контрольной панели на Ford

Фокус

Выше представлен щиток

приборовFord Focus 1 (один) или II (два).

В соответствии с ней предлагаем ознакомиться с обозначениями приборки:

  • Символ фары, активируется при включении дальнего освещения.
  • Тахометр, демонстрирует количество оборотов коленчатого вала на включенном двигателе.
  • Символ появляется в тот момент. Когда достигнута наибольшая частота вращения коленчатого вала.
  • Этот индикатор появляется только при включении зажигания, когда панель приборов Ford Focus 2 диагностирует состояние всех узлов. Если знак горит во время движения, это говорит о поломке в работе системы подушек безопасности.
  • Левый поворотник, а также световая сигнализация.
  • Температура антифриза в системе охлаждения мотора. Когда стрелка подходит к максимальным значениям — 120 градусам — это говорит о перегреве силового агрегата.
  • Мигает всегда при работающей системе.
  • Датчик уровня топлива в баке.
  • Правый поворотник, также мигает при активации аварийной сигнализации.
  • Масленка — загорается всегда при включении зажигания. Если уровень моторной жидкости в двигателе будет слишком низким, индикатор будет гореть постоянно.
  • Индикатор Check Engine — сообщает автовладельцу о наличии каких-либо неисправностей в работе силового агрегата.
  • слишком низкий уровень топлива в баке.
  • Если значок ABS горит при заведенном моторе, это свидетельствует о неисправности в работе данной системы.
  • Спидометр, показывает скорость движения машины.
  • Индикатор появляется при возникновении проблем в работе системы динамической стабилизации.
  • Символ восклицательного знака в кружке говорит о том, что стояночный тормоз включен. Либо это значок может появиться при слишком низком уровне тормозной жидкости.
  • Данный индикатор свидетельствует о разряде аккумуляторной батареи.
  • На этот дисплей бортовой компьютер выдает информацию о времени суток, пробеге, температура за окном и т.д.
  • Если появился этот символ, система предупреждает водителя о гололеде на дороге.
  • Эта лампочка загорается при включении противотуманной оптики.
  • Зеленый значок свидетельствует об активации наружной оптики.

Контрольный щиток

автомобиля Ford Focus 3

Снятие панели приборов Ford Focus 2

  • Как то раз, я уже писал о том, как пересветить приборную панель автомобиля Ford Focus 2.
  • В этом тексте я решил более подробно описать процесс снятия и разборки.
  • Для снятия панели понадобится:
  • ключ TORX T25,
  • отвёртка,
  • широкий ножик,
  • карандаш.

На фотографии 1 изображен ключ TORX T25

Перед тем, как снимать панель приборов нужно до упора опустить и вытянуть на себя до конца руль. Так же нужно потянуть на себя деталь, которая помечена красным.

Под пластиком детали производитель спрятал винты, на которые крепится панель. Они отворачиваются ключом TORX T25.

Для того, чтобы снять панель, нужно вставить отвертку ровно по центру между приборной панелью и козырьком, как показано на фото 5, отвертка проталкивается до тех пор, пока не упрётся в защёлку, показано фото 8, обозначена зелёным, после тянем ее вверх, до тех пор, пока защёлка не выйдет из зацепления. Тянем панель на себя.

сильно панель дёргать не нужно. Так как она еще держится за счет разъёма. Защёлку разъёма нужно зацепить пальцами и тянуть, как показано на фото 6.

  • С поворотом защёлки, панель будет свободна.
  • Для того, чтобы снять стекло, нужно отстегнуть защёлку, отмеченную красным на фото 8 и 9.
  • В итоге получим две разные детали, после продолжаем дальнейшую разборку.
  • Далее, нужно повернуть все стрелки до упора, проворачивать нужно против часовой стрелки, нужно отметить их положение карандашом, как показано на фото 11.

Теперь со всех стрелочек можно снять серебряные колпачки, в том случае, если стрелка снимется целиком, нет ничего страшного. Дальше продолжаем аккуратно снимать сами стрелки. Они могут сломаться. Я аккуратно придерживал стрелку у основания и потихоньку тянул вверх, а с другой стороны подцеплял широким ножом смотреть фото 12.

  • Пленку со шкалами тоже нужно снять.
  • Далее от панели нужно отстегнуть заднюю крышку (показано на фото 14, фото 15).
  • Вытаскиваем плату, предварительно нужно отогнуть последние защёлки.

READ Замена приводного ремня Ford Focus 3

Заодно можно почистить табло бортового компьютера. При долгой эксплуатации, на обратной стороне табло скопится много пыли, в результате чего, подсветка станет неравномерной.

Сборка приборной панели осуществлять в обратной последовательности.

Ремонт приборной понели Форд Фокус

Замена фильтра салона Ford Focus 3

Без лупы нельзя работат все ровно ничего не увидеть!

Сразу осмотрел двойной ряд контактов, без лупы ничего не увидел. Нет трещин и все тут. Тщательно осмотрел всю плату и опять тщетно. Решил пропаять весь двойной ряд чтобы никогда не возвращаться к этой глупой проблеме. Успешно пропаял, будьте осторожны и не замкните припоем соседние контакты, думаю убрать его будет непросто.

Обратная сборка проблем не вызвала, главное правильно посадить стрелки. У меня все получилось с первого раза, приборка не врет. Проблема решена, прошло больше месяца и все нормальный.

Смотрим:( Видео)

Ошибка кан-Шины Форд Фокус 2.

Ремонт приборной панели Форд

Обнаружив симптомы, упомянутые выше, владельцу следует отогнать своего «железного коня» на диагностику. Чаще всего в подобных ситуациях наблюдается ошибка U1900, указывающая на неполадки с CAN-шиной. Но это не обязательно, поскольку бывают и иные ошибки.

Далее мы рассмотрим самую распространенную ситуацию, когда диагностические мероприятия указывают на ошибки:

  • неисправность CAN шины;
  • попытка угона;
  • проблемы с дроссельной заслонкой.

Все эти ошибки можно объяснить тем, что приборная панель данной марки транспортных средств компании Форд является главным модулем, отвечающим как за функционирование иммобилайзера, так и за работу электронной педали газа. Официальные дилеры немецкого бренда при обнаружении подобных неисправностей рекомендуют полную замену модуля.

Однако практика показывает, что смена щитка является весьма затратным мероприятием, поскольку новый оригинальный модуль стоит довольно дорого, а при покупке аналога б/у высока вероятность получить деталь с аналогичной проблемой. Также нужно понимать, что при установке нового оборудования система потребует ключи, которые нужно прописывать обязательно. Необходимо отметить, что рассматриваемая проблема характерна практически всем транспортным средствам Форд Фокус 2, а также модификациям C-Max, сошедшим с конвейера в период 2004-2011 год.
