Замена подвесного подшипника Ford Focus 2
Разнообразные мелочи по ремонту начинают радовать любого владельца, как только пробег авто переходит планку в 100.000. Чтобы “радость” не постигала вас на дороге, следует вовремя менять детали подавшие признаки износа.
Задача: заменить подвесной подшипник в Ford Focus 2
Признаки: Шум/гул в правой части автомобиля. Не всегда звук отчетливо доносится с передней части ТС. Часто звук заставляет наговаривать на задний подшипник ступицы. В тоже время легко спутать со звуком резины. Диагностировать легко, необходимо вывесить колесо и прокрутить. Если проблема уже существовала какое-то время, сразу будет понятно где проблема. Если только появилась, вероятно выявить без специальной штуки в уши, не получиться.
Инструменты: — Молоток (тяжёлый) — Головка на 10,13,19 — Ключ на 20 (могу путать с 22) — Отвертка (минус) — Домкрат Запчасти: 1. SWAG 50 91 9945 Подшипник подвесной вала правого 1240р 2. Ford 1 805 715 Сальник вала приводного (если требует замены) 420р
Дополнительно: 1. Тара для масла КПП (не менее 2.5л для МКПП) 2. Заливная воронка и шланг 20см
Ход работ по замене подшипника подвесного вала правого колеса Ford Focus 2
— вывешиваем переднее колесо и снимаем его. (обязательно подкладываем колесо под порог ТС, в случае падения домкрата, это может как спасти ваши ноги руки, так и облегчить поднятия машины потом)
— Теперь нам необходимо открутить “Гранату” вала от ступицы. Для этого нам потребуется головка на 10 и отвертка прямая. Вставив отвертку между болтами колеса вы зафиксируете ступицу от прокручивания и с легкостью сможете открутить болт. — Теперь нам необходимо открутить шаровую опору от ступицы. Нам потребуется обычный ключ на 20 (возможно путаю с 22). Если ступица прокручивается, в болте есть отверстия для шестигранника. После того как болт был откручен, нам нужно снять ступицу с шаровой опоры. Для этого первоначально пробуйте пошатать ступицу, если повезет вылезет. Если все же, болт упрямиться, выполните пару ударов тяжёлым молотком через деревяшку по ступицы, около болта. Если ничего не поможет, тогда сочувствую
Экспериментируйте с ломом или газовой горелкой (только осторожно)
— Далее нам требуется открутить скобу, которая держит сам промежуточный подшипник. Ее держат 2 болта на 13. Проблем при откручивании не возникает.
-Пробуем осторожно высунуть вал из коробки. Если в процессе из МКПП вы увидите подтек масла
Лучше слейте, наклона машины не хватает что бы масло не пролилось.
— Теперь весь вал у нас в руках. Наша задача снять старый подшипник и одеть новый. Нам необходимо очистить вал в радиусе 5-7 см от подшипника. Можно воспользоваться Шкуркой или WD40. После чего молотком по кругу начинаем стучать по подшипнику. Не бойтесь, можете не жалеть подшипник.
— После того как сняли старый, одеваем новый за ним сразу старый. Старый подшипник будет служить у нас как прокладка между молотком и новым подшипником
И начинаем его вбивать осторожно и без лишних усилий по кругу пока подшипник не упрется. (Не нужно подшипник греть
Кто-то даже опускал его в горячую воду. В этом нет никакого смысла. Подшипник без проблем налезет. А отогревания в воде, ничего не даст).
Установим приводной подшипник
- 1. Наденем его на ось привода насколько это возможно руками, а поверх него старый. Постукивая по старому опорному подшипнику, добьемся полной запрессовки нового.
- 2. Соберем все части обратно и установим на машину.
Дворники, резинки стеклоочистителя, стеклоомыватель, форсунки.
Стартеры, генераторы, бендиксы
Щеточный узел, якорь, втягивающее, реле-регулятор, щеточный узел.
Ремни ГРМ, ролики
Ремень кондиционера и генератора, натяжной ролик, промежуточные ролики.
Фильтры
Фильтр салона, масляный, воздушный и топливный.
Это интересно: Форд фокус 2 замена подшипника кондиционера — излагаем подробно
Как поменять подвесной подшипник Форд Фокус 2 (1.6-2.0) — пошаговая инструкция по демонтажу приводного вала
- Замена подшипника привода Форд Фокус 2 начинается с ослабления колёсных болтов. Поднимаем авто домкратом или делаем перечисленные операции на смотровой яме (подъёмнике).
- Снимаем колесо, находим гайку ступицы и откручиваем. Для удобства зафиксируйте тормозной диск через суппорт отверткой.
- Затем ослабляем контргайку пальца шаровой опоры накидным ключом на 21.
В данном примере операция по снятию шаровой опоры выполняется без съемника, но потребуется второй домкрат, чтобы подпереть шаровую снизу для откручивания гайки.
- Впрессовываем шаровую опору аккуратными ударами молотка, желательно через деревянный брусок. Когда палец начнет выходить, сделайте рычаг, чтобы надавать на опору сверху.
- Далее поверните руль до упора вправо, чтобы извлечь ШРУС из ступицы.
- Переходим к фиксирующей скобе детали, находим две гайки с болтами и откручиваем их.
- Убираем скобу, теперь осталось извлечь из КПП привод. Слабыми ударами молотка сдвигаем вал (по необходимости), второй рукой извлекаем его из АКПП.
После того как уберете вал, из коробки потечёт масло, поэтому на этом этапе подготовьте емкость и поставьте её под место сопряжения приводной оси с коробкой передач.
- Снятую полуось очищаем от грязи, обрабатываем отверстие шарикоподшипника с посадочной поверхностью смазкой WD-40.
- Затем зачищаем поверхность рядом с торцом обоймы от коррозии и грязи. Переходим к снятию подвесного элемента качения.
Два способа снятия подвесного подшипника
- Первый способ подойдет, если у вас есть специальный пресс, а так же сепараторный съемник. Так как этот метод редко применяется в гаражных условиях, рассмотрим его только в виде фотографий.
- Второй способ без съемника. Применяются два молотка или молоток с зубилом.
- Положите привод на пол, прижмите ногой (или используйте тиски);
- Возьмите два молоточка или зубило, наносите удары по торцу шарикоподшипника, периодически равномерно проворачивая вал.
- Постепенно опора сойдет с посадки. В некоторых случаях наружное кольцо разваливается от ударов и чтобы снять внутреннюю обойму, делают надпил углошлифовальной машинкой с маленьким диском, далее зубилом раскалывают калёную деталь.
Это интересно: Форд фокус 2 замена предохранителя прикуривателя: рассказываем развернуто
Классификация
Одним из признаков, по которому происходит классификация подшипников качения, является форма тел качения. В соответствии с ней подшипники могут быть шариковые и роликовые. Шариковые тела качения, как следует из названия, имеют исключительно шарообразную форму. Роликовые тела качения могут быть цилиндрическими, а также иметь форму бочек или форму конусов.
Следующий признак классификации – направление нагрузки, воспринимаемое подшипником качения. По данному признаку различают подшипники:
- радиальные, которые воспринимают лишь радиальные или в основном радиальные нагрузки;
- радиально-упорные, могущие воспринимать и радиальные, и осевые нагрузки.
Следует отметить, что, регулируемые подшипники не в состоянии функционировать без нагрузки на ось. Упорные способны воспринимать лишь осевые силы. Упорно-радиального типа работают как при осевых, так и при небольших радиальных нагрузках.
Существует также классификация подшипников качения в зависимости от того, из какого количества рядов тел качения они состоят. Они бывают однорядные и двухрядные.
В соответствии с такой характеристикой, как чувствительность к перекосам, выделяют самоустанавливающиеся подшипники. Они способны нормально функционировать даже при возникновении перекоса до 3°.
Замена подшипника промежуточной опоры
14. Если разбираете шарнир для замены чехла и предполагаете установить прежний шарнир, пометьте любым способом (например, керном, надфилем или краской) взаимное расположение корпуса шарнира и вала привода.
15. Сдвиньте чехол с корпуса шарнира.
16. . и отсоедините корпус от привода.
17. Пометьте положение ступицы шарнира относительно вала (см. п. 14).
18. Поддев отверткой стопорное кольцо ступицы шарнира.
19. . извлеките кольцо из проточки вала.
20. Снимите со шлицев вала ступицу с роликами.
21. . и снимите с вала защитный чехол.
22. Промойте все металлические детали керосином до полного удаления старой смазки.
23. Осмотрите ролики, ступицу и внутреннюю полость корпуса. Задиры, вмятины и коррозия не допускаются. Ролики должны вращаться на своих подшипниках свободно, без заеданий. Если обнаружены неисправности, замените шарнир в сборе.
24. Установите на вал чехол шарнира и закрепите его хомутом.
25. Установите на шлицы вала ступицу шарнира, совместив нанесенные при разборке метки, и зафиксируйте ее стопорным кольцом.
26. Заполните полость внутреннего шарнира смазкой в количестве около 100 г. Причем сначала заполните корпус шарнира, а затем равномерно распределите оставшееся количество в гофрах чехла.
При отсутствии смазки, рекомендованной заводом-изготовителем, можно использовать отечественную молибденовую смазку ШРУС-4.
27. Установите корпус шарнира, совместив нанесенные при разборке метки.
28. Наденьте на корпус шарнира чехол и закрепите его хомутом.
_П ре ду п режден ие
Перед закреплением чехла шарнира большим хомутом оттяните отверткой край чехла, чтобы выравнять давление воздуха внутри и снаружи чехла.
На хомуты нанесена маркировка и их диаметр. Диаметр большого хо мута 80,5 мм, малого — 41,7 мм.
Замена подшипника промежуточной опоры
Подшипник промежуточной опоры можно снять с промежуточного вала правого привода без разборки внутреннего шарнира
Однако при этом необходимо соблюдать осторожность, чтобы не повредить чехлы привода
Попросите помощника придерживать привод за промежуточный вал.
Вам потребуются: монтажная лопатка или тонкое зубило, молоток.
1. Снимите привод правого переднего колеса (см. «Снятие и установка приводов передних колес», с. 169).
2. Уперев монтажную лопатку в наружное кольцо подшипника, спрессуйте подшипник с промежуточного вала.
Подшипник промежуточной опоры обычно снимают для замены при его повреждении. В этом случае дополнительное повреждение подшипника при спрессовке с приложением усилия к наружному кольцу не имеет значения. Если на вновь устанавливаемом приводе этот подшипник отсутствует, целесообразнее установить на него новый подшипник, а не спрессованный со старого привода и имеющий уменьшенный ресурс.
При отсутствии нового подшипника допускается его снятие с прежнего привода ударами через тонкое зубило по внутреннему кольцу.
3. Попросите помощника придерживать вал и напрессуйте подшипник на вал ударами по внутреннему кольцу через зубило или монтажную лопатку.
Напрессовать подшипник промежуточной опоры можно также с помощью отрезка трубы подходящего диаметра, длиной не менее 400 мм. Однако в этом случае потребуется разобрать внутренний шарнир привода, чтобы можно было опереть вал на массивную опору.
Признаки неисправности и диагностика подвесного подшипника привода Форд Фокус 2 (1.8-2.0) — как проверить?
Проверить, что промежуточный подвесной подшипник шруса неисправен можно по характерному шуму передней оси автомобиля, как на представленном видео.
1. Разгоните авто по ровной дороге до 40-60 км/час или до того момента пока не услышите шум;2. Начните поворачивать рулём, если звук не исчезает — причина в промежуточном подшипнике FF 2.3. Поднимите «передок» автомобиля домкратом, и проверьте передний ступичный подшипник. Если он исправен, тогда следует проверить подвесной.4. Для этого прокрутите привод, послушайте работу подшипника.5. Потрогайте корпус во время вращения оси. Если промежуточный подшипник неисправен, вы ощутите или услышите перекаты с вибрацией внутри детали.
6. Видео по замене подвесного подшипника на Форд Фокус 2, а так же видео с процессом проверки представлены далее в статье.
подвесной подшипник правого привода
Переходим к снятию подвесного элемента качения. Два способа снятия подвесного подшипника Первый способ подойдет, если у вас есть специальный пресс, а так же сепараторный съемник. Так как этот метод редко применяется в гаражных условиях, рассмотрим его только в виде фотографий.
Второй способ без съемника. Применяются два молотка или молоток с зубилом.
Положите привод на пол, прижмите ногой или используйте тиски ; Возьмите два молоточка или зубило, наносите удары по торцу шарикоподшипника, периодически равномерно проворачивая вал.
Постепенно опора сойдет с посадки.
В некоторых случаях наружное кольцо разваливается от ударов и чтобы снять внутреннюю обойму, делают надпил углошлифовальной машинкой с маленьким диском, далее зубилом раскалывают калёную деталь.
Замена подшипника промежуточного вала Форд Фокус 2 1. Сначала отчищаем посадочную поверхность и смазываем густой смазкой.
Пневматический пресс с сепараторным съемником — метод подходит для автосервисов и СТО. Запрессовка ударными способами — через трубу или более распространенный вариант — используя металлическую проставку зубило, напильник, монтировка, палец и т.
Наносятся не сильные удары по торцу, равномерно по всему диаметру внутреннего кольца запрессовывают элемент до упора. Установив шарикоподшипник, монтируем ось привода в обратной последовательности, но сначала извлеките и поменяйте сальник в коробе передач на новый.
промежуточный подшипник привода
После замены, рекомендуется добавить масло в коробку передач. Можно воспользоваться Шкуркой или WD После чего молотком по кругу начинаем стучать по подшипнику.
Не бойтесь, можете не жалеть подшипник.
Замена подвесного подшипника вала привода на Форд Фокус 2
Старый подшипник будет служить у нас как прокладка между молотком и новым подшипником
И начинаем его вбивать осторожно и без лишних усилий по кругу пока подшипник не упрется
Не нужно подшипник греть. Кто-то даже опускал его в горячую воду. В этом нет никакого смысла.
Подшипник без проблем налезет. Вообще все ремонтные и профилактические манипуляции с автомобилем предпочитаю выполнять сам, естественно при наличии технической возможности.
Во-первых, потому что самому все интересно делать, а во-вторых, потому что если хочешь сделать хорошо, то делай сам. Итак, устанавливаем машину на ровную поверхность над смотровой ямой, или, если есть подъемник, то вообще замечательно — поднимаем.
Поддомкрачиваем правую переднюю часть, снимаем правое переднее колесо. Далее, снимаем защитный пластиковый кожух КПП он крепится на 7 защелках Откручиваем шестигранником на 8 пробку для залива масла в КПП, откручиваем сливную пробку КПП головкой на 19, предварительно подставив емкость под вытекающее масло.
Устройство узла подшипника промежуточного вала Форд Фокус 2 и подготовка к замене
Можно этих манипуляций с КПП и не делать, но у меня замена подшипника была сопряжена также с заменой масла в КПП, поэтом мой алгоритм действий был такой. Далее, откручиваем болт привода правого переднего колеса головкой на 13, предварительно застопорив отверткой ступицу через тормозной диск.
Полный размер откручиваем болт ступицы колеса Затем откручиваем гайку шарового пальца на
Где находится подвесной подшипник Форд Фокус 2?
Подвесной подшипник привода Форд Фокус 2 относится к числу элементов ходовой части. Он располагается в средней части правого приводного вала, выполняет опорную функцию, так как на это место приходится повышенная нагрузка из-за особенностей конструкции.
При разработке автомобиля инженеры компании Ford переместили коробку передач влево от водителя, что потребовало удлинения привода справа. Подобные изменения габаритов стали причиной увеличения массы по правой стороне. Пришлось создавать дополнительный поддерживающий механизм.
Основная функция элемента заключается в поддержании правого приводного вала, его неисправность может стать причиной более серьезных поломок
Именно поэтому важно помнить о признаках поломки
Последствия неисправности
Если замена подвесного подшипника Форд Фокус 2 не выполнена своевременно, последствия могут быть плачевными. Из-за неравномерно распределенного центра масс приходят прочие узлы несущего вала – такие как:
- Ступица.
- ШРУС.
- Коробка переключения передач.
- Сам привод.
Гораздо выгоднее своевременно выполнить ремонт. Потом придётся платить в разы больше.
Течь сальника привода
Когда Додж Джорни долго ездит без промежуточного подшипника, дополнительные несбалансированные вибрации привода могут привести к течи сальника полуоси.
Течь корпуса сальника правого привода
Привод снимается в любом случае, поэтому получаем удорожание только на стоимость самого уплотнителя. Следует внимательно осмотреть место течи, иногда рабочая жидкость АКПП течёт не только через сальник, но и по контуру посадочной пластины. Тщательно отмываем все масляно-грязевые отложения, чтобы через неделю после ремонта можно было произвести контрольный осмотр автомобиля и показать владельцу, что течь полностью устранена. Зачищаем и обезжириваем посадочную пластину, готовим к установке новый сальник.
Отмытый корпус сальника правого привода
Мы уже писали, что существуют заменители, однако это игра в рулетку и на рынке полно дешёвых сальников, которые начинают течь через несколько месяцев. Дополнительным доводом в пользу оригинального сальника полуоси говорит его устройство: только на нём есть защитная юбка, в то время как все заменители – плоские, без неё.
Новый оригинальный сальник правого привода

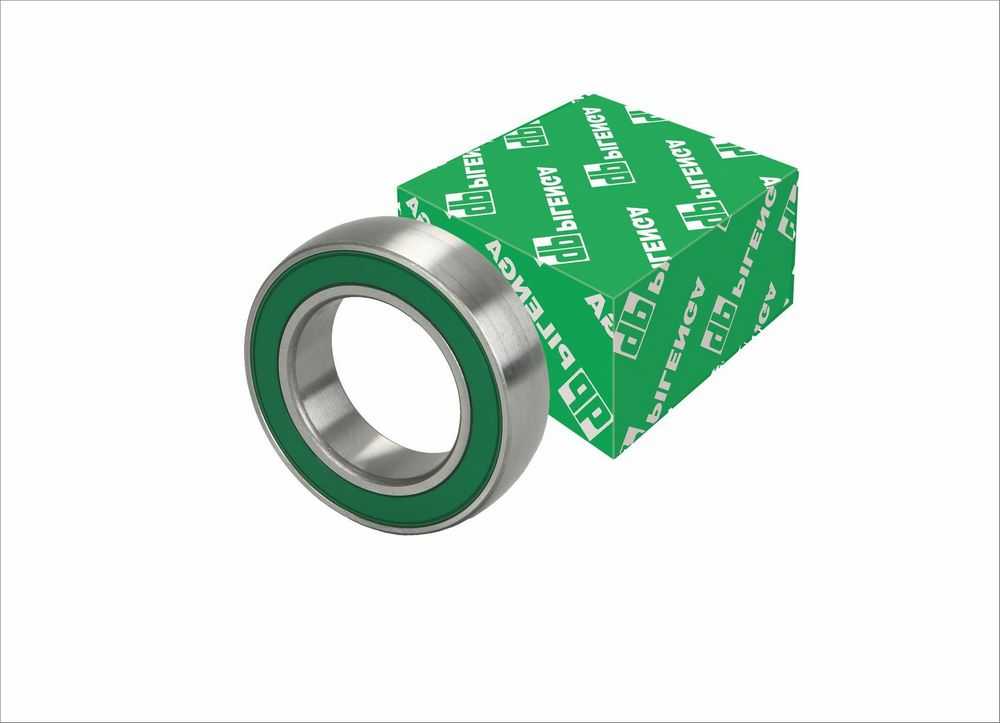

Выбор подвесного подшипника Форд Фокус 2 — артикул, цена, размеры и какой лучше купить
На правый приводной промежуточный вал в Форд Фокус 1998-2004 г. (так же у более новых моделей 2008-2012 г.) устанавливаются шариковые радиальные однорядные подшипники закрытого типа со смазкой внутри. Посадочная поверхность наружного кольца сферическая, это сделано для надежности крепления узла скобой.
Оригинальный (серийной) номер детали — 1701597.При замене рекомендуется покупать или заказывать оригинальный подвесной подшипник FORD (серийный). Срок службы до замены в среднем составляет 100 000 км пробега. Таблица с рекомендуемыми производителями (аналогами), артикулами, ценами и комплектацией представлена ниже
Обратите внимание: для замены предпочтительнее выбирать из первых двух вариантов
| 1 | Ford США Оригинал | 1701597 | 1900 | — | — | + | + |
| 2 | SWAG Германия Аналог | 50919945 | 1100 | — | — | — | + |
| 3 | Febi Аналог Германия | 19945 | 1500 | — | — | — | + |
Представленный перечень запчастей подходит для всех модификаций автомобиля, с дизельными (TD Ci), бензиновыми двигателями: 1.4, 1.6 Ti, 1.8, 2.0, а так же рестайлинг версии. Для FF 1 и Мондео — уточняйте размеры старой детали.
Размеры подвесного подшипника Форд Фокус 2 и технические характеристики
| Внутренний диаметр | mm | 45 |
| Наружный диаметр | mm | 75 |
| Номинальная высота | mm | 19 |
| Грузоподъемность динамическая | kH | 33,2 |
| Грузоподъемность статическая | kH | 18,6 |
| Номинальные обороты | об/мин | 7500 |
| Радиальный зазор | mm | 0,012-0,029 |
| Тип стали | — | ШХ-15 |
| Твердость стали и роликов | HRC | 61-65 |
| Угол контакта | град. | — |
| Момент затяжки | kN*M | — |
| Шероховатость колец | Ra | 0.32 |
| Количество шариков | шт. | 9 |
| Диаметр шарика | mm | 12,7 |
| Вес | г. | 0,28 |
Как проверить подвесной подшипник Форд Фокус 2?
Диагностика элемента – это простая процедура, которая может быть проведена разными способами. Полная диагностика выполняется во время планового ТО, которое положено проводить через определенные промежутки времени.
Аппаратная диагностика позволяет выявить дефект на ранних стадиях, еще до проявления деструктивного эффекта.
Методы дополнительной диагностики
Чтобы определить источник проблемы, следуйте простому диагностическому алгоритму, который состоит из пяти простых действий:
- Разгоняйте автомобиль до момента появления постороннего шума (хруста, треска). Обычно такой эффект возникает на скорости порядка 40-60 километров в час.
- На ровной дороге начните незначительные повороты руля. Если звук исчезает, причину следует искать в другом. Звук сохраняется при повороте рулевого колеса.
- С помощью домкрата поднимите автомобиль или заедьте на смотровую яму. Осмотрите передний ступичный подшипник. Если дефект не обнаружен, начните проверку подвесного.
- Проверьте подвесной подшипник – прислушайтесь к посторонним шумам при его повороте рукой.
- При прокручивании Вы ощутите вибрацию, перекаты или трение, что и подтвердит проблему.
Нет ничего сложного в том, чтобы провести самостоятельную диагностику. На станции технического обслуживания используют аналогичные способы. Однако из-за отсутствия опыта можно «пропустить» проблему, и в будущем она появится вновь.
5.4. Ford Focus II. Снятие внутреннего шарнира и замена подшипника промежуточной опоры
СНЯТИЕ ВНУТРЕННЕГО ШАРНИРА
Снимаем внутренний шарнир для его замены или замены защитного чехла.
Снимаем привод переднего колеса с автомобиля (см. «5.1. Ford Focus II. Снятие приводов передних колес »).При замене внутреннего шарнира правого привода…
…предварительно следует проверить состояние подшипника промежуточной опоры.
Он должен легко вращаться, без заеданий и люфта. Если подшипник исправен — снимаем его и устанавливаем на вал нового шарнира.
Подшипник рекомендуется установить до сборки шарнира, (см. ниже «Замена подшипника промежуточной опоры»), в противном случае подшипник необходимо заменить.
Очищаем корпус шарнира и чехол от грязи и зажимаем вал в тиски с накладками губок из мягкого металла.
Перекусываем бокорезами или разжимаем отверткой замок большого хомута крепления чехла.
Аналогично перекусываем или разжимаем замок малого хомута.
Сдвигаем чехол по валу.
Снимаем шарнир с вала.
Специальными щипцами разжимаем стопорное кольцо…
…и снимаем его с вала.
Трёхзахватным съемником спрессовываем с вала трёхшиповик в сборе с роликами.
Снимаем с вала защитный чехол.
Очищаем вал от остатков смазки.
Если шарнир разобран для замены чехла, удаляем из него остатки смазки, промываем его в керосине или бензине. После этого протираем чистой ветошью и обдуваем сжатым воздухом. Осматриваем ролики, трёхшиповик и внутреннюю полость корпуса. Задиры, вмятины, следы коррозии не допускаются. Ролики должны вращаться свободно, без заеданий. При обнаружении неисправности заменяем шарнир в сборе.
На вал надеваем новый защитный чехол и устанавливаем трёхшиповик фаской в сторону наружного шарнира. Запрессовываем трёхшиповик на вал до упора и фиксируем стопорным кольцом. Вкладываем в полости корпуса шарнира и защитного чехла 100 г смазки.
Устанавливаем корпус шарнира на вал с трёхшиповиком.
Надеваем на корпус шарнира чехол. Закрепляем новым хомутом на валу. Для этого на валу выполнено специальное посадочное место.
Отверткой с тонким лезвием отводим чехол от корпуса, чтобы уравнять давление воздуха внутри и снаружи чехла.
Закрепляем чехол на корпусе новым хомутом и устанавливаем привод в обратной последовательности.
ЗАМЕНА ПОДШИПНИКА ПРОМЕЖУТОЧНОЙ ОПОРЫ
Снимаем правый привод переднего колеса (см. «5.1. Ford Focus II. Снятие приводов передних колес »).
Снимать подшипник с вала удобнее при разобранном внутреннем шарнире (см. выше «Снятие внутреннего шарнира»)
Спрессовать подшипник можно не разбирая привод, но при этом необходимо соблюдать осторожность, чтобы не повредить защитные чехлы — помощник должен удерживать привод за промежуточный вал.
Подкладываем под вал деревянный брусок
Вставив лезвие зубила между внутренним кольцом подшипника и корпусом шарнира, наносим удары молотком по зубилу и смещаем подшипник с посадочного места на 2–2,5 мм.Наносите удары осторожно — не повредите посадочное место подшипника.Уперев монтажную лопатку во внутреннее кольцо подшипника и опираясь на корпус шарнира…
…спрессовываем подшипник с промежуточного вала.
Если подшипник необходимо сохранить в рабочем состоянии, нельзя прилагать усилий к сепаратору и внешнему кольцу.Удерживая вал за хвостовик…
…напрессовываем новый подшипник на вал, равномерно нанося удары по внутреннему кольцу подшипника через зубило или монтажную лопатку.
Устанавливаем привод в обратной последовательности.
