Проверка уровня и доливка масла в коробку передач ford focus 2

2.3. Замена масла в коробке передач

Конструкция коробки передач не предусматривает замены масла в течение всего срока службы автомобиля. Однако иногда необходимость замены масла может возникнуть (например, при переходе на масло другой вязкости, при ремонте коробки передач и т.д.).

Полезный советСливать масло рекомендуется в течение 15 мин после поездки, пока оно не остыло и обладает хорошей текучестью.

Вам потребуются: торцовые головки «на 8», «на 19», ключ-шестигранник «на 8», шприц, широкая емкость для слива масла.

ПримечанияЗаливайте в коробку передач масло, рекомендуемое заводом-изготовителем по спецификации Ford. При его отсутствии в качестве заменителя можно использовать трансмиссионные масла Castrol или Mobil класса качества API GL-4/ 5 SAE 80W-90.Если автомобиль длительное время эксплуатируется при температуре окружающего воздуха ниже –30 °С, рекомендуем заменить залитое на заводе масло на трансмиссионное масло SAE 75W.

1. Снимите брызговик двигателя (см. «Снятие и установка брызговика двигателя») и защиту картера двигателя при ее наличии.

2. Снимите крышку кожуха механизма переключения передач (см. «Замена тросов управления коробкой передач»).

3. Рекомендуем снять кожух механизма переключения передач, так как сливаемое из коробки передач масло будет растекаться внутри кожуха и потом, выливаясь из него, загрязнять рабочую зону. Для этого выверните три болта крепления кожуха… 4. …и снимите его.
ПримечаниеПри наличии приспособления для сбора вытекающего масла (например, фигурной воронки) кожух механизма переключения передач можно не снимать.
5. Выверните пробку маслосливного отверстия… 6. …предварительно подставив под отверстие емкость, и слейте в нее масло. Подождите, когда масло сольется полностью (не менее 15 мин), и заверните пробку.

Примечание

На пробке маслосливного отверстия установлен магнит (показан на фото стрелкой). Осмотрите его и очистите от прилипших металлических частиц и загрязнений. Наличие на магните большого количества металлических частиц косвенно указывает на какую-либо неисправность коробки передач. В этом случае проверьте и при необходимости отремонтируйте коробку.

7. Вытрите ветошью потеки масла и установите кожух механизма переключения передач (если его снимали).

8. Выверните пробку маслоналивного отверстия… 9. …и залейте масло в коробку передач до нижней кромки маслоналивного отверстия (масло начнет вытекать из отверстия).

10. Удалите ветошью потеки масла и заверните пробку маслоналивного отверстия.
11. Установите крышку кожуха механизма переключения передач и брызговик двигателя.

Как выполняется замена?

Сначала надо подготовить инструменты и материалы:

  • набор ключей — включая и шестигранники;
  • комплект отвёрток;
  • шприц для заправки масла;
  • ёмкость для слива отработки;
  • новая уплотнительная прокладка;
  • 6 литров свежего масла;
  • клей-герметик;
  • острый нож;
  • прозрачная трубка.

Прежде чем поменять трансмиссионную жидкость, следует прогреть АКПП. Достаточно проехать 10-15 километров. Машину надо поставить на эстакаду или поместить над ямой. Если есть защита картера силового агрегата, придётся предварительно снять её.

Теперь непосредственно пошаговая инструкция по замене:

  • поставить под коробку пустую ёмкость для слива;
  • открутить фиксаторы поддона АКПП;
  • разрезать ножом и удалить часть старой резиновой прокладки;
  • наклонить поддон в одну сторону, чтобы жидкость вылилась в тару;
  • снять поддон полностью, затем слить оставшуюся часть старой жидкости;
  • отключить электронный регулятор, подающий информацию с фильтра;
  • извлечь масляный фильтр, заранее подставив ёмкость для слива и под него;

  • отмыть внутреннюю и внешнюю поверхности поддона, убрать с магнитов стружку — желательно использовать для промывки солярку или керосин;
  • обсушить поддон, бортики аккуратно зачистить от резины острым ножом;
  • обработать начисто также зоны соприкосновения прокладки с металлом;
  • поставить новый масляный фильтр;
  • установить новую прокладку, используя клей (герметик следует нанести и на края прокладки, и на места прилегания);
  • установить на место поддон, прикрутить;
  • залить около 2-3 литров нового масла;
  • отсоединить от теплообменника, охлаждающего жидкость ATF, шланг— подсоединить к нему прозрачную трубку;

  • переключить рычаг на «P»;
  • запустить двигатель;
  • следить за ёмкостью, туда должно набраться 2 литра масла — потом один конец трубки опустить в тару;
  • мотор сразу заглушить;
  • заправить коробку новой смазкой (объём 2-3 литра);
  • запустить двигатель снова —остановив вовремя силовой агрегат;
  • поставить на место трубку радиатора;
  • залить трансмиссионную жидкость до нужного уровня — проверять по щупу или заливному отверстию;
  • завести мотор снова;
  • нажать педаль тормоза, пройтись рычагом передач по всем режимам — это даст возможность разогнать жидкость по всей системе АКПП;
  • остановить мотор, через 20 минут снова повторить переключение;
  • выполнить пробную поездку.

Хотя действуя самостоятельно, можно сэкономить,велик риск испортить автоматическую трансмиссию, ведь это не простая МКПП. Поэтому на Форд Фокус 2 замена масла в АКПП должна проводиться мастерами автосервиса. Кроме того, на профессиональной СТО есть подходящее оборудование.

Несколько полезных рекомендаций:

  • на поддоне может не оказаться сливного отверстия — тогда слив производится через порезанную прокладку;
  • чем гуще трансмиссионная жидкость, тем дольше она сливается — на это может уйти порядка получаса;
  • переключение рычага селектора должно проводиться с задержками в каждом положении не менее 3-5 секунд;
  • перед заправкой нового масла нужно тщательно проверить все соединения и патрубки;
  • судить о успешности произведённой замены можно по улучшению работы автомобиля, отдаче коробки передач и двигателя.

Видео по замене масла в автомобиле Фокус:

Этапы замены масла

Замена масла в Форд Фокус 2 своими руками вполне возможна, так как является абсолютно несложным процессом. Перед началом его выполнения следует провести определенную подготовку, а именно:

  • приобрести достаточное для замены количество смазки. В большинстве случаев пятилитровой канистры будет вполне достаточно;
  • запастись тарой, куда будет сливаться отработанный продукт. Для этого можно использовать старую пяти-шести литровую канистру;
  • обзавестись таким обязательным инструментом, как ключ на 13.

Кроме того, у вас под рукой должно быть достаточное количество сухой ветоши, необходимой для удаления грязи и остатков смазки.

Лучше всего, если замена производится сразу же после какой-либо поездки, тогда не придется гонять мотор автомобиля вхолостую.

Кроме этого, следует выяснить расположение масляного фильтра, который также подлежит замене. Что касается второго поколения автомобилей Ford Focus — то у них фильтр занимает место возле третьего цилиндра в передней части всего блока.

Для проведения этой операции вам понадобится сделать следующее:

  • установить автомобиль на смотровую яму или эстакаду, чтобы иметь свободный доступ к его днищу;
  • убрать защиту двигателя, открутив удерживающие ее болты;
  • снять два кожуха, один из которых имеет фиксаторы (понадобится нажать на имеющуюся кнопку), а второй нет;
  • снять кожух, открутив имеющиеся винты, а также кронштейн тросов;
  • установить под сливное отверстие заранее приготовленную емкость, в которую и будет стекать отработка.

После того, как вся отработка сойдет — требуется закрутить пробку сливного отверстия, а через заливную горловину влить необходимый объем новой смазки. Количество залитой жидкости проверяют с помощью щупа — ее уровень должен находиться между отметками «Min» и «Max».

Если уровень нормальный — следует завести двигатель и произвести контроль моторной смазки при помощи приборной панели. Если все в полном порядке — лампочка аварийного давления масла гореть не будет.

Дав проработать двигателю некоторое время, следует его заглушить и вновь проверить уровень моторной жидкости с помощью щупа. При необходимости откорректируйте ее уровень — долив не хватающее количество или убрав излишек.

В завершении останется произвести осмотр на предмет выявления утечки масла и при необходимости исправить этот недостаток. После этого устанавливается на место защита двигателя и с помощью сухой и чистой ветоши удаляются все остатки смазочного материала.

Следует помнить, что при самостоятельной замене (без применения специального вакуумного насоса) полностью удалить всю отработку не получится. Ее объем порядка 0,5 литра все равно останется в двигателе автомобиля, поэтому пятилитровой канистры новой моторной жидкости будет вполне достаточно. Скорее всего, ее хватит еще и на один-два долива, но только в том случае, если двигатель исправен и правильно эксплуатируется.

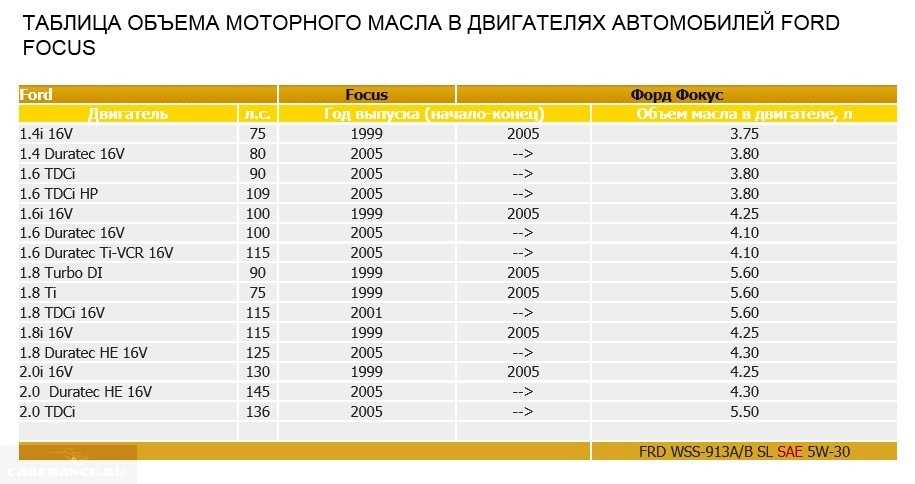

Аналоги фирменного масла для Форд Фокус 2

Если ваш автомобиль не находится на гарантийном обслуживании — вам нет необходимости строго придерживаться указанного производителя моторной жидкости

При выборе надо обратить внимание, чтобы смазка имела допуск Ford WSS-M2C913 и обладала вязкостью по стандарту SAE, которая рекомендуется производителем транспортного средства

Состав моторной смазки для Форд Фокус 2 не является каким-то особенным, поэтому известные производители смазочных материалов готовы предложить как дорогую, так и более дешевую замену.

Что касается сторонников чисто синтетических продуктов — то их вполне устроит вариант с маслом Castrol Edge 5W-30 Fully Syntetic артикул: 15669A либо Castrol Magnetic 5W-30 артикул: 15583D

Кроме того, существует и более дешевая продукция, которая представлена смазками Motul 5W-30 913C артикул: 104559 либо Lukoil Armortech Genesis 5W-30 артикул: 3149902

Если вы сторонник полусинтетики — то замена масла на Форде Фокус может быть произведена с помощью Petro Canada Supreme Syntetic 5W-30 артикул: MOSYN53C16 , который является качественным и проверенным временем американским продуктом.

Некоторые специалисты утверждают, что заливая в двигатель аналог, необязательно делать ему полную промывку, а необходимо лишь уменьшить на 2-3 тысячи километров пробега между ТО.

Проверка уровня и доливка масла в систему смазки двигателя Ford Focus 3

ПРИМЕЧАНИЕ Завод-изготовитель рекомендует применять масло Ford уровня качества WSS-M2C-913-B, WSS-M2C-913-C, WSS-M2C-925-C класса вязкости SAE 5W-20 или 5W-30. Допускается также применение масел уровня качества ACEA А5/В5 класса вязкости SAE 5W-30. ПРЕДУПРЕЖДЕНИЯ Перед проверкой уровня масла после поездки заглушите двигатель и подождите 5-10 мин, пока масло не сольется в картер. Доливайте масло той же марки, вязкости и класса качества, как и у использованного ранее. Уровень масла в картере двигателя не должен превышать верхнюю метку, иначе возможны течи через прокладки и сальники, повышенный расход масла. Проверяйте уровень, установив автомобиль на ровной горизонтальной площадке. Пробка маслоналивной горловины расположена на крышке головки блока цилиндров. Указатель (щуп) уровня масла расположен в правой части блока цилиндров рядом с впускным коллектором.

1. Выньте указатель (щуп).

2. Протрите указатель (щуп) чистой тканью и верните на место.

3. Повторно выньте указатель (щуп). Уровень масляной пленки должен находиться между метками максимального и минимального уровня масла. Если уровень масла приближается к нижней метке или ниже ее, долейте масло.

4. Для доливки масла поверните пробку маслоналивной горловины против часовой стрелки и снимите ее.

5. Залейте масло в двигатель, контролируя его уровень по указателю. Перед тем как извлечь указатель, подождите 2-3 мин, чтобы дать маслу стечь в картер. 6. После того как уровень масла достигнет требуемого, заверните пробку горловины.

Выбор масла

Каждому автовладельцу следует знать, как правильно выбирать масло для двигателя Форд Фокус.

Основными критериями выбора являются:

  • Совместимость технической жидкости с механизмами транспортного средства;
  • Вязкость масла. В случаях машин марки Форд — 5W-30;
  • Химические характеристики (является ли смазочное вещество минеральным или синтетическим).

По критерию производства смазочные субстанции для Форда Фокус 2 делятся на:

  • Оригинальные — синтезированные концерном Форд специально для данной марки автомобилей;
  • Аналоговые — созданные другими производителями, но подходящие для двигателя рассматриваемого транспортного средства.

Самой подходящей маркой для всех поколений Форда Фокус является Fоrd Formula F 5W-30. Это — оригинальная полусинтетическая субстанция, заливаемая в двигатель автомобиля в заводских условиях. Производители не рекомендуют обновлять эту смазку до начала обслуживания автомобиля в рамках первого планового техосмотра. В этом состоит главная особенность полусинтетики.

Внимание, остерегайтесь подделок! Поддельная ёмкость отличается от оригинальной Fоrd Formula F 5W-30 наличием мерной шкалы сбоку, не доходящей до горловины, и нечёткой надписью, которую с лёгкостью можно стереть

Проверка уровня масла в поддоне картера двигателя в автомобиле Ford Focus 2

Детали и расходники:

  • Ветошь
  • Бумажные салфетки
  • Воронка
  • Моторное масло

Примечания:

Уровень масла в двигателе следует проверять через каждые 600 км. пробега.

Маслоизмерительный щуп находится сбоку в передней части двигателя.

Для получения верного показания, проверку уровня масла в поддоне картера проводим на горизонтальной площадке.

Если перед проверкой двигатель работал, то останавливаем его. Ждем не менее трех-пяти минут, пока масло стечет в поддон картера двигателя. Но лучше всего проверять уровень масла на холодном двигателе, перед первым пуском.

1. Вытяните маслоизмерительный щуп, протрите его чистой ветошью или бумажной салфеткой и снова опустите до упора в картер. Подождите некоторое время и снова вытяните. По кромке маслянной пленки на нем определяем уровень масла в поддоне картера двигателя.

Примечание:

Будьте осторожны: при горячем двигателе проходящие рядом шланги подвода охлаждающей жидкости могут быть очень горячими.

2. Кромка масляной пленки должна находиться между двумя впадинами на указателе (метки MIN и MAX). Количество масла между верхней и нижней метками приблизительно равно 2 л. Эксплуатация автомобиля с уровнем масла ниже метки MIN может привести к поломке двигателя и, как следствие, его дорогостоящему ремонту.

3. Масло доливается в двигатель через наливную горловину, расположенную на крышке головки блока цилиндров. Если уровень масла ниже метки MIN или загорелась контрольная лампа уровня масла, поворачиваем против часовой стрелки и снимаем крышку маслозаливной горловины.

4. Доливаем масло в двигатель небольшими порциями. Масло должно быть той же марки, вязкости, класса и качества, как и у использованного ранее.

5. Выжидаем не менее трех минут, чтобы долитая порция масла успела стечь в поддон, и вновь проверяем уровень.

6. Не забудьте установить указатель уровня масла на место.

Предупреждение:

Доливая масло, не допускайте повышения его уровня выше метки MAX. В противном случае масло через систему вентиляции картера будет попадать в камеры сгорания, а продукты сгорания масла могут вывести из строя каталитический нейтрализатор отработавших газов. Кроме того, при превышении допустимого уровня, коленчатый вал интенсивнее взбивает и вспенивает масло в картере, что может в ряде случаев способствовать ухудшению смазки.
