Предохранители и реле форд фокус 2 со схемами блоков рестайлинг и дорестайл

Замена ПП в салоне авто

Блок предохранителей, который расположен в салоне автомобиля, является своего рода ахиллесовой пятой Ford Focus 3. Если вы считаете, что ваша коробка с ПП внутри салона вышла из строя, то самое время провести диагностику. Для этого следуйте инструкции, изложенной ниже:

Откройте капот автомобиля и отключите аккумулятор от питания. Примечательно, что для замены или осмотра предохранителей из любой секции нужно снимать клеммы аккумулятора.
Под вещевым ящиком внутри авто находится сам блок. Добраться до него непросто, поскольку он находится аккурат под вещевым ящиком (в народе – бардачком).
Корпус блока предусмотрительно закреплен двумя зажимами. Чтобы снять их, необходимо потянуть их вниз одновременно. После того как крепежи сняты, можно убрать пластиковую крышку.
Прямиком за крышкой расположены предохранители. Следуя схеме их расположения, последовательно снимите каждый и проведите осмотр. Сгоревшие или неисправные непременно замените.
Воспользуйтесь специальными щипцами, которые там находятся, чтобы достать все предохранители. После снятия всех элементов вы увидите жгут кабелей. Его необходимо аккуратно отключить от устройства.
Впереди еще два крепления, после чего можно полностью снять блок с ПП. На этом подготовительные шаги выполнены. Можно приступить к установке нового блока предохранителей. Обязательно проследите, чтобы все жгуты, отсоединенные ранее, встали на новое место.
После подключения, проверьте работоспособность, запустив поочередно прикуриватель, ближний и дальний свет фар, свет в авто и другие. Если все работает исправно и не воняет проводкой, то можно закрыть крышку.

Схема предохранителей Форд Фокус 3 поможет не запутаться и проверить нужные ПП. Автомобиль – это многофункциональная система, которая используется десятки предохранителей. При ремонте внимательно изучайте расположение деталей, а также их номинал. Средняя мощность прикуривателя, к примеру, составляет 20А. Это говорит о том, что под замену нужно подобрать запчасть с точно таким же показателем напряжения.

Совет! Если сомневаетесь, что справитесь с электрикой в первый раз, попросите помочь более опытного товарища. Уверяем вас, что второй раз замена предохранителей покажется вам простой задачей.

Назначение монтажного блока предохранителей

Монтажные области имеют одно назначение – разместить предохранительные элементы в одном месте. Это позволяет быстро и легко найти поврежденный элемент, не разбирая половину машины.

Внешний модуль (под капотом) выглядит как пластиковая коробка черного цвета. Здесь монтируются элементы, отвечающие за цепи питания силовой установки и главного оборудования.

Внутренний (салонный) блок отвечает за вспомогательные сети и приборы. На машинах после 2011 года расположение отдельных элементов изменилось, но принцип остался прежним.

Блок предохранителей в салоне

Предусмотрительно расположен под бардачком. На фото показан модуль без защитной крышки и облицовки. Здесь каждый элемент отвечает за определенный прибор или цепь. На фото выше, показан щиток первого поколения.

В первых версиях машины 2006-2007 г некоторые приборы и элементы отсутствуют, что упрощает конструкцию модуля. После 2008-го устройство обновилось, появились новые детали и элементы. Следовательно, измененную распиновку нужно дополнительно описать.

Под капотом

Закрыт специальной крышкой, предотвращающей попадание пыли и грязи в отсек. Здесь вставки отвечают преимущественно за системы силовой установки и несущей электроники. Для возможности установки дополнительного оборудования в монтажнике присутствуют запасные гнезда.

Предохранители Фокус 2 дорестайл

Первые модификации автомобиля имели упрощенную схему расположения вставок и реле, относительно последних годов выпуска. В модулях отсутствуют элементы питания сложных приборов и оборудования.

Предохранители рестайлингового Focus 2

Щиток элементов после обновления незначительно изменился внешне. Тип прибора остался прежним, основное различие находится в типе питания и подключения.

Программирование брелоков

Почему может не заводиться Форд Фокус 3: основные причины

После этого пристегиваем все ремни безопасности, закрываем двери и окна. Это нужно для того чтобы избежать каких-то непредвиденных конфликтных ситуаций в работе электрооборудования в ходе программирования. Когда все готово, выполняем следующие действия:

вставляем ключ в замок заживание и устанавливаем его во второе положение, причем такую манипуляцию нужно выполнить 4 раза за 6 секунд;
далее возвращаем ключ в исходное положение и получаем 10 секунд на выполнение настройки брелоков (активация режима программирования должна сопровождаться определенным звуковым сигналом);
нажимаем на кнопку пульта, которую мы хотим запрограммировать, после чего произойдет подтверждающий сигнал.

На этом процесс практически окончен. Для завершения процедуры нужно либо подождать 10 секунд и ничего не делать, либо повернуть ключ в замке и включить зажигание. Настройка всех остальных брелоков осуществляется по такому же алгоритму. Отметим, что после этого нужно выполнить программирование всех остальных ключей, включая те, которые шли с завода. Открывать замки можно будет только с тех пультов, которые были по-новому настроены.

Focus II: Замена блока предохранителей

Нередко в момент аварии при ударе в левое переднее крыло автомобиля Ford Focus II страдает расположенный под капотом блок реле и предохранителей

а также проводка под ним.

отрезанный от проводки блок предохранителей.

И вам останется только разобрать его и перепиновать пострадавший «родной» блок. Для этого, помимо острого зрения и не дрожащих рук, вам понадобится 2 дня рабочего времени, которые вы проведёте, согнувшись над капотом. Поэтому будьте готовы к тому, что будет болеть спина. Если проводка под родным блоком предохранителей серьёзно пострадала, то учтите, что фордовские схемотехники почему-то любят красить разные провода в один цвет. Вы можете увидеть, например, что в блок предохранителей заходят семь чёрных проводов одинакового сечения, но разного назначения, которые ни в коем случае нельзя спутать. Таким образом, всё это дело требует огромного внимания. Во-первых, покупая «новый» блок, сразу же осмотрите его, т.к. в зависимости от штатной комплектации автомобиля он может отличаться от вашего количеством установленных предохранителей и реле, в результате чего машина после всех ваших манипуляций с блоками может просто не завестись, а вы потом будете ломать голову, гадая, что же случилось. Во-вторых, занимаясь собственно перепиновкой (т.е. последовательным переносом проводов с одного блока на другой), можно запросто перепутать гнёзда и вставить какой-нибудь провод не туда, что вполне может привести к пожару, а современный автомобиль, как известно, выгорает очень быстро.

Блок предохранителей и реле Ford Focus 2

Современные автомобили редко демонстрируют проблемы с электрической частью. Но любые непрофессиональные попытки подключить новое оборудование или неаккуратные работы с проводкой могут привести к печальным последствиям. Понимая это, производители устанавливают отдельные предохранители на каждую электрическую цепь автомобиля. Это удобно, так как при превышении допустимой силы тока предохранительный элемент попросту сгорает и не допускает серьезных проблем в виде возгорания проводки.

В автомобиле Ford Focus 2 установлен качественный блок предохранителей. Вся система электрических контактов выполнена надежно и по-немецки просто. Если возникла необходимость ремонта или замены деталей, сделать это можно и своими руками

Но важно понимать, за что отвечает каждый контакт. Мы не будет приводить полную схему предохранителей в Форд Фокус 2, так как она указана в инструкции об эксплуатации, но приведем некоторые важные сведения по работе с оборудованием

Блок предохранителей и реле Ford Focus 2

Зачем владельцу авто искать блок предохранителей?

Если вы решили найти данные блоки, велика вероятность того, что в автомобиле вышли из строя определенные электрические детали. Водитель может также искать этот блок, чтобы проверить наличие и исправность предохранителя определенной системы. Вообще, нужно знать, где это устройство находится, чтобы в аварийной ситуации быстро среагировать и заменить вышедший из строя элемент. В блоках расположены не только предохранители, но и реле всех электрических систем.

Основные поводы для поиска оборудования следующие:

отказали некоторые детали электрической системы, не работают дворники, свет в салоне или другие элементы;
есть подозрения на то, что контакт в одной из цепей окислился, нужно проверить данный модуль;
возможно, в устройство попала вода, что может стать причиной «глюков» электрической системы автомобиля;
поочередно начали отказывать определенные системы, подключенные к электрическому питанию авто;
слышен запах гари в салоне – нужно срочно проверить исправность всех устройств в блоке.

Часто можно легко распознать неисправность именно предохранителей, когда отказывают несколько систем одновременно. К примеру, на одном предохранителе подключены элементы салонного света в авто и система энергосбережения. При подключении нового электрического оборудования часто придется выполнить установку новых предохранителей в свободные гнезда, чтобы обеспечить безопасную работу устройств. Неполадки и короткие замыкания случаются именно после неправильного подключения электрооборудования.

Где находится блок с предохранителями в Фокусе?

Focus второй генерации можно условно поделить на два варианта автомобилей – до рестайлинга до 2007 года выпуска, а также авто после рестайлинга с 2007 по 2011 год. Но на электрические схемы изменение имиджа не повлияло. У автомобиля осталось два блока, каждый из которых сохранил свое вполне удобное размещение. Расположение блока предохранителей в Форд Фокус 2 довольно понятное:

Салонный модуль находится в ногах у пассажира. Под перчаточным ящиком можно увидеть его, если немного наклониться. Для вынимания сгоревших предохранителей здесь потребуются специальные щипцы, руками выполнить процедуру будет очень сложно.

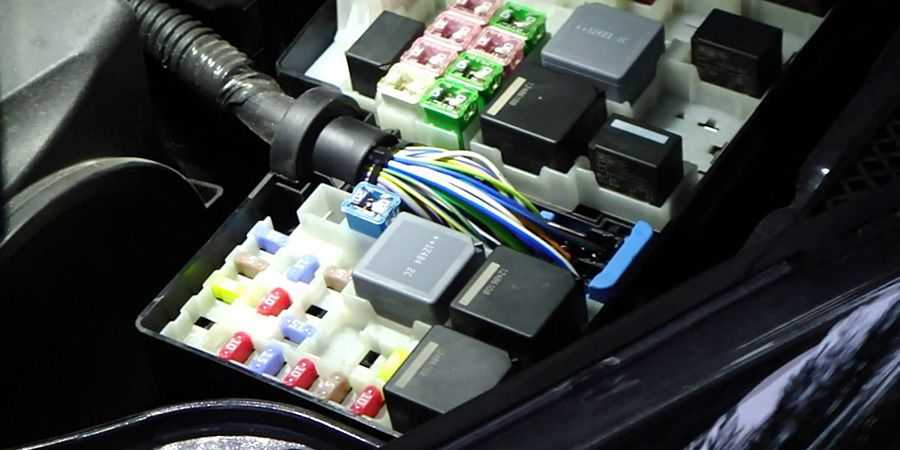

Второй блок находится под капотом. Искать его нужно в левой части, недалеко от АКБ автомобиля. Блок представлен в виде черной пластиковой коробки со схемой сверху, найти его несложно. Также на оригинальной крышке часто можно посмотреть расположение предохранителей и узнать, за что они отвечают.

На крышке подкапотного блока нарисован предохранитель, найти его несложно. Под крышкой есть крепления для пластикового пинцета и запасных предохранителей, но в подержанных машинах самих пинцетов и «запасок» часто нет.

Предохранители в Focus 2 применяются обычные ножевые. Их также называют плоскими или штекерными. Можно купить их в любом автомобильном магазине, но приобретать китайские дешевые варианты не стоит. Они быстро выйдут из строя и могут запросто спалить проводку в вашем автомобиле.

Это интересно: Замена сцепления пауэр шифт Форд Фокус 3 своими руками: познаем все нюансы

Монтажные блоки — снятие, установка и ремонт монтажных блоков на автомобиле Форд Фокус 2

Монтажный блок, расположенный в подкапотном пространстве, не имеет общих колодок жгутов проводов: каждый провод вставлен в отдельное гнездо в основании блока. Из-за большого количества проводов, подсоединяемых к этому блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания.

Расположение плавких предохранителей и реле и их замена Большинство цепей питания электрооборудования автомобиля Форд Фокус 2 защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей. Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 10.1. Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 10.2, крышка монтажного блока снята). В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа.

7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.

ПРИМЕЧАНИЕ На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.

8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону. 9. Установите детали в порядке, обратном снятию.

Снятие, установка и ремонт монтажных блоков Снятие монтажного блока, расположенного в салоне автомобиля Форд Фокус 2, описано выше (см. «Расположение плавких предохранителей и реле и их замена»). Монтажный блок, расположенный в подкапотном пространстве автомобиля Форд Фокус 2, не имеет общих разъемов жгутов проводов: каждый провод вставлен в отдельное гнездо в основании монтажного блока. Из-за большого количества проводов, подсоединяемых к этому монтажному блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания (СТО).

Номера предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля Форд Фокус 2

Рис. 10.2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве автомобиля Форд Фокус 2

Таблица 10.1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне автомобиля Форд Фокус 2

Таблица 10.2 Назначение предохранителей и реле, установленных в монтажном блоке под капотом автомобиля Форд Фокус 2

Схема и расположение предохранителей на Ford Focus 2:

Сначала необходимо открыть капот. Под цифрой 8 вы увидите монтажный блок предохранителей.

Блок предохранителей под капотом выделен красной прямоугольной линией.

Затем нужно открыть крышку предохранителей под капотом.

Следующим шагом, перевернув крышку предохранителей, вы сможете увидеть назначения каждого из них.

Еще одно фото крышки со схемой предохранителей

Теперь давайте рассмотрим номера предохранителей и их описание.

Таблица значений блока предохранителей под капотом Ford Focus 2

№	Ампер	Описание предохранителя
1	40	Электровентилятор охлаждения двигателя
2	80	Рулевое управление с усилителем
3	60	Внутренний блок предохранителей 1
4	60	Внутренний блок предохранителей 2
5	80	Вспомогательный отопитель
6	60	Свечи подогрева (только для автомобилей с дизельными двигателями)
7	30	Антиблокировочная система, насос системы динамической стабилизации
8	20	Антиблокировочная система, клапаны системы динамической стабилизации
9	20	Модуль управления силовым агрегатом (PCM)
10	30	Вентилятор системы климат-контроля
11	20	Выключатель зажигания (стартера и приборов)
12	40	Реле зажигания
13	20	Электрическая обмотка стартера
14	40	Обогрев лобового стекла, правая сторона
15	30	Реле вентилятора охлаждения (Sigma – только варианты без A/C)
16	40	Обогрев ветрового стекла, левая сторона
17	30	Складывающаяся крыша
18	30	Инвертирующий усилитель мощности
19	10	Модуль ABS
20	15	Звуковой сигнал
21	20	Вспомогательный отопитель
22	10	Модуль усилителя рулевого управления
23	30	Омыватели фар
24	15	Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
25	10	Реле зажигания
26	15	Автоматическая коробка передач
27	10	Муфта компрессора системы кондиционирования
28	10	Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29	10	Система раздельного климат-контроля
30	3	PCM, автоматическая коробка передач
31	10	Интеллектуальная зарядка аккумуляторной батареи
32	10	Автоматическая коробка передач
33	10	Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33	10	Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
34	10	Форсунки, катушки зажигания
35	10	PCM, клапаны, электромагнитные клапаны
36	10	PCM
