Маркировка демпферных опор силового агрегата на Ford Focus 2

Чтобы замена подушек двигателя на автомобиле Форд Фокус 2 была максимально эффективной, нужно правильно выбрать нужный узел. Хотя маркировка и наносится на деталь, не всегда удается приобрести такой же экземпляр, поэтому не помешает знать возможные аналоги.

Коды правой гидроопоры ДВС

Оригинальные запчасти в зависимости от года выпуска автомобиля:

С 2007 по 2009 г.г. – 1430066.
С 22.06.2009 по 14.10 2009 – 1567878.
После 14.10 2009 – 1671722.
После 24.01.2014 – 1862540.

Hutchinson 586282.
Volvo 31375739.
Volvo 30758020.
Mazda BBM439060C.
Mazda BBM439060D.

Коды левых резинометаллической опоры ДВС

Оригинальные детали, подходят на все двигатели:

Ford 1437545.
Ford 1798908.
Ford 1684927.
Ford 1801350.
Hutchinson 538A21.
Hutchinson 538A20.

В качестве замены возможно использование аналога – Mazda BP4N39070D.

Коды нижней резинометаллической опоры ДВС

Оригинальные детали, подходят на все двигатели:

Ford 1404996.
Ford 1751001.
Hutchinson 532C79.

Mazda BP4S-39-040A.
Mazda 9YA0-2A-226A.
Lemforder 3539401.

К сожалению, в последнее время много нареканий вызывают детали Volvo, которые быстро выходят из строя. Возможно, это связано с контрафактной продукцией. Для двигателей 1,4 и 1,6 гидроопоры должны применяться с другой маркировкой. Две другие опоры аналогичны для всех моторов.

Как проверить то, что деталь вышла из строя?

На самом деле, опорный подшипник оказывает колоссальное влияние на управляемость транспортного средства. Когда износ достигает критической отметки, машиной становится невозможно управлять, особенно, когда речь идет о проезде поворотов на большой скорости. О том, что есть проблема, говорит тот факт, что во время езды по дороге низкого качества слышен сильный хруст. Завод изготовитель советует водителям осуществлять замену подшипника после того, как автомобиль преодолел 35-40 тысяч километров. Учитывая особенности российских дорог, нужно быть на чеку уже после 20000. Когда водитель постоянно ездит по ужасным дорогам, ресурс детали снижается еще больше.

Многих водителей интересует вопрос, чем разнятся подшипники на Форд Фокус 3 и 2. На самом деле, существенных отличий нет. Единственная разница заключается лишь в том, что на третьем поколении Ford Fokus имеется специализированная защита от грязи. Примечательно и то, что детали являются взаимозаменяемыми.

Как я определил что у меня неисправна одна из опор двигателя на Форд Фокус 2 :

Когда заводил машину на холостом ходу ощущалась заметная вибрация автомобиля,передняя панель сильно дрожала. Затруднительное переключении автоматической коробки передач (АКПП) на режим драйв

Вообщем переключение происходит с каким то небольшим усилием и надо как бы выразится поточней переключать с осторожностью и с каким то натягом. При движении автомобиля будут слышны какие то посторонние стуки в районе коробки

У меня например ощущались какие то рывки при разгоне автомобиля.

Принцип работы опор двигателя(подушки) такой же как и принцип работы салейнтблоков. Здесь основное усилие приходится на скручивание скручивание резины или демпферов.Некачественная деталь проявит себя в расслоении резины.Играет важную роль как эксплуатируются автомобили.Если по плохим дорогам то приходит очень быстро подушкам двигателя “аут”,выходят из строя. Замену задней подушки двигателя можно и провести самостоятельно в гараже если иметься яма.

Но прежде чем менять заднюю подушку двигателя я открыл капот своего железного коня и посмотрел на состояние правой гидроопоры двигателя.При осмотре ничего подозрительного не увидел вроде бы все нормально. Посмотрел резину гидроопоры или демпфера,подтеков жидкости не обнаружил.

Думая славненько что все нормально и проходит моя правая гидроопорка двигателя еще некоторое время без замены(это было мое ошибочное суждение).На фотографии правая гидроопора для двигателя 2.0 л. Форд Фокус 2 .

В проведении ремонтных работ по снятию старой и установке новой опоры сложностей не возникнет.

Подготовительные мероприятия для ремонта Форд Фокус

Подготовьте необходимый инструмент:

Набор головок с «трещёткой» (потребуются на 15, 17, 13);
Съемник рулевых наконечников, шаровых (желательно);
Вороток или удлинитель ключа в виде трубы;
Домкрат;
Отвертка или головка «звездочка» на 25;
Стяжки для амортизационных пружин;
Ключ динамометрический для затяжки гайки штока.

Машину поставьте на ровную поверхность. Сократит время ремонта если процесс будет происходить на смотровой яме. Обеспечьте освещение, включите первую передачу, если у вас АКПП, то поставьте в положение «Р». Помощник и наличие эклектического гайковерта, так же ускорят процесс замены.

Перед непосредственной заменой и разборкой опорного модуля, ознакомитесь с устройством по схеме.

Демонтаж передней стойки

Первый шаг – снятие колеса, ослабьте крепления, до того как поднимите машину домкратом. Далее откручиваем болтовые соединения, когда авто уже приподнято.
Затем, предстоит снять тормозной суппорт, открутив болтовые соединения сзади. Прикрепите его с помощью проволочного крюка к кузову, чтобы не мешал.

Аккуратно отсоединяем фишку датчика АБС. Если мешает тормозной диск, демонтируйте, но, как правило, этого не делают.
Теперь найдите болтовое соединение, которое крепит стабилизатор Форд Фокуса.

Выкручиваем гайку головкой на 17. Чтобы болт не проворачивался, закрепите его шестигранником.
Затем отсоединяем стабилизатор.

Находим болт рулевого наконечника. Ослабляем его, выкручиваем. Выпрессовывают наконечник специальным съемником, чтобы избежать повреждения, иначе потребуется его замена.
Рядом сразу находим крепления шаровых, так же отсоединяем их от поворотного кулака.

После того как болт шаровой откручен, переходим к ступичной контргайке.
Выкрутить ступичную гайку можно воротком, либо воспользуйтесь трубой для удлинения ключа и усиления момента.

Теперь снимаем весь механизм со ШРУСа.
Переходим под капот Форд Фокуса. Начинаем с вытаскивания пластмассовых заглушек воздуховода.

После снятия заглушек (6 шт) снимаем дворники, так как они помешают убрать панель воздуховода Форд Фокуса.
Выкручиваем крепления и снимаем дворники.

Теперь предстоит найти винты, которые и крепят панель к кузову, они находятся с боков. Выкрутить их возможно только «звездочковой» отверткой либо такой же головкой на 25. Или воспользуйтесь крестовой отверткой.
Защитная панель легко снимется, мы получим доступ к верхним опорным подшипникам передних стоек для их замены.

Крепятся опорные элементы к кузову болтами, откручиваем головкой на 15.
Теперь модуль освобожден от креплений снизу и сверху, спокойно извлекаем конструкцию, чтобы приступить к замене детали.

Источник

Communities › Ford Focus Club › Blog › Замена опор(подушек) в подкапотном пространстве на Ford Focus 2

На днях менял опору(подушку) правую и решил поделиться полученной информацией с участниками нашего клуба. Думаю, статья будет полезна, т.к. речь пойдет обо всех опорах.

После моего путешествия по не лучшим дорогам России, стала явно-ощутимо провялятся вибрация, при запуске, при работе на холостых и при наборе скорости. Это очень не комфортно.

Сразу скажу, что ничего сложного нет, необходимо лишь время и сильная рука.

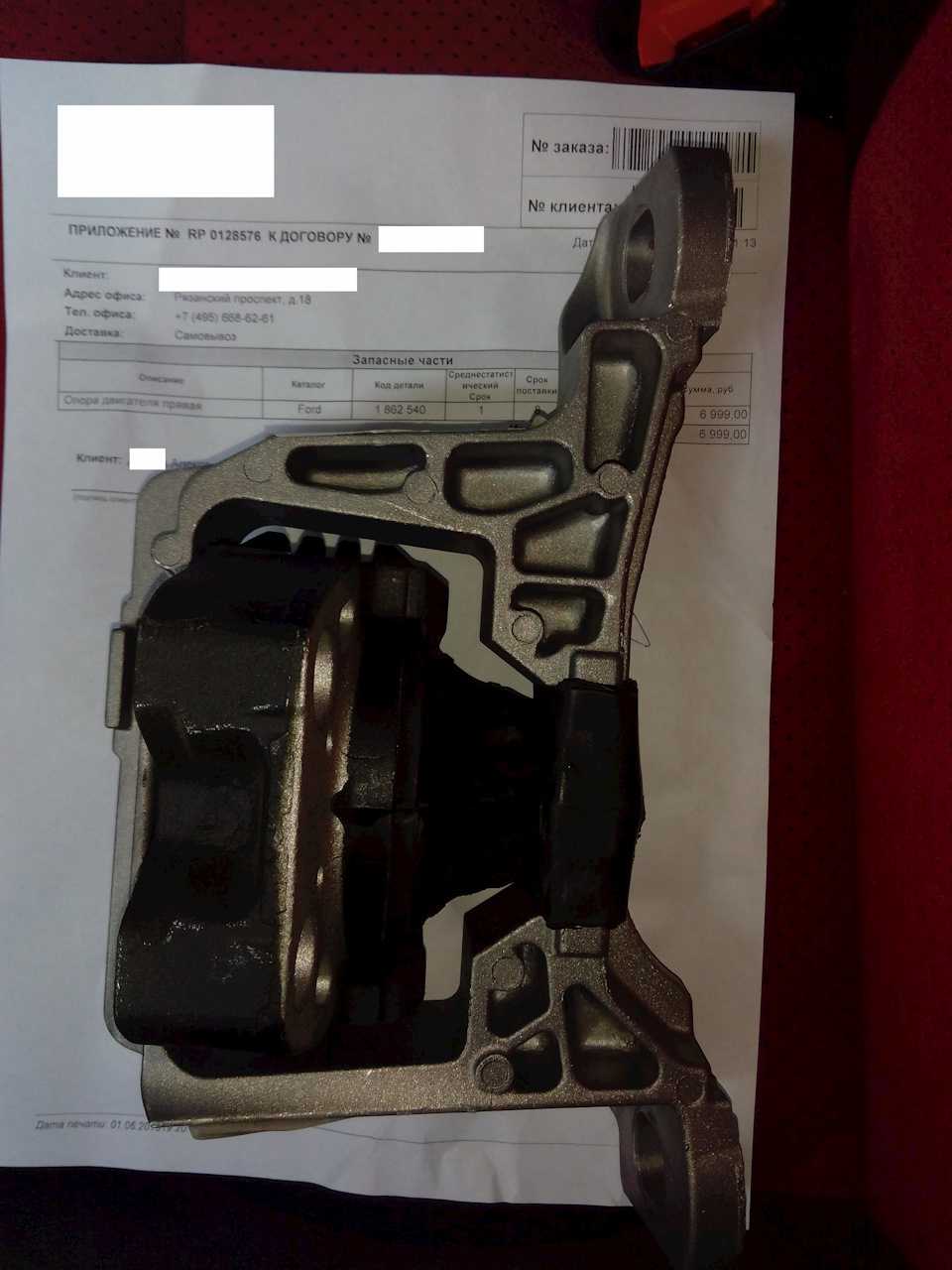

Необходимо будет приобрести:— 1 862 540, правая (гидроопора), она принимает основную нагрузку. И желательно ориджинал, мнение полученное от людей ранее менявших

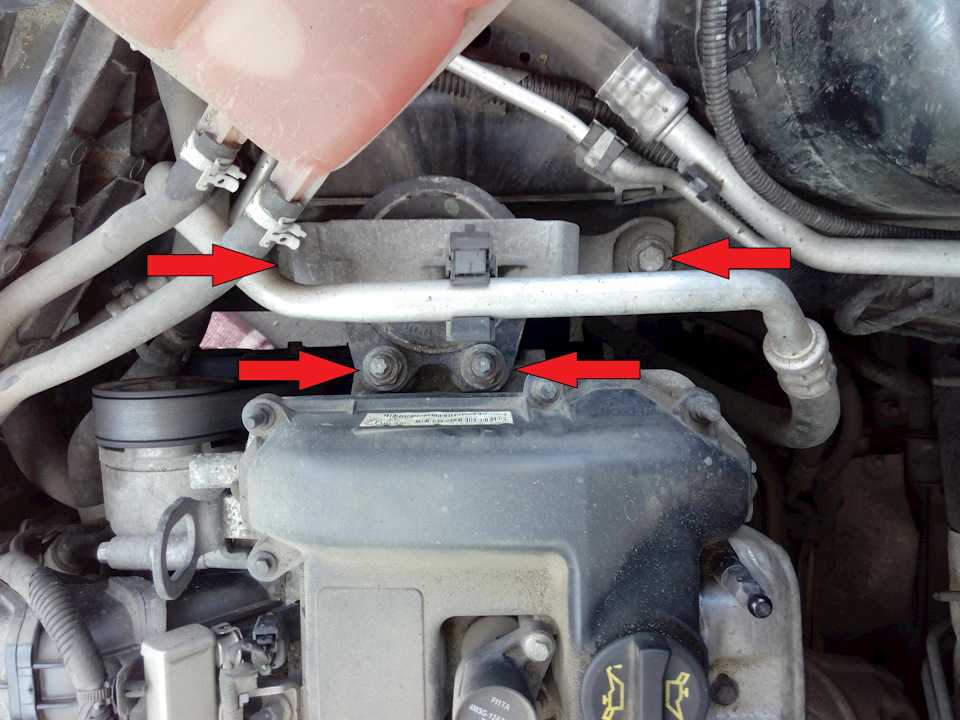

Замена правой опоры самая простая, она находится в доступном месте, и замена происходит сверху. В моем случае не было специальных устройств и помещения, поэтому на свой страх и риск действовал по-простому. Установил авто на твердой поверхности(асфальт)и на прямой, чтобы она не катилась. И так по порядку, работа.

1) приподнял одну сторону машины домкратом, для того, чтобы подлезть под нее и снять защиту картера.2) снял защиту картера, вторым домкратом подпер ДВС.3) открыл капот, снял крышку декоративную с ДВС. Не сливая жидкость снял(вытянул) бачек системы охлаждения(он слева, с розовой жидкостью)с кронштейнов крепления. С бачком лучше не спешить, он может повредиться, аккуратно. После отвоем его в сторону и видим уже нашу опору.

Замена левой опоры, производится так же сверху. Процедура чуть сложнее И так по порядку, работа.

1) Необходимо так же приподнять машину, для снятия защиты картера и подпора самой коробки2) снимаем защиту картера, подпираем коробку3) открываем капот, снимаем короб воздушного фильтра(для удобства последующей работы), снимаем аккумуляторную батарею.

Замена задней опоры, уже снизу. Наиболее сложная работа, т.к. придется искать яму или подъемное устройство и т.д.И так по порядку, работа.

1) Залезаем под днище авто и не вылезая трудимся 2) Головкой «на 15» отворачиваем болт крепления задней опоры к подрамнику и болт крепления опоры к кронштейну коробки.

Причины неисправности подушки двигателя

Каких-либо особых причин, по которым опоры двигателя выходят из строя, не существует. Однако специалисты рекомендуют не оставлять без внимания ряд косвенных факторов, способных привести к поломке подушек.

Неправильное функционирование подвески. Для повышения управляемости и улучшения внешнего вида автомобилей автовладельцы порой прибегают к установке низкопрофильной резины и жестких амортизаторов на свои транспортные средства. Однако стоит авто попасть колесом в яму, как эффект из положительного становится отрицательным. Возникающие при этом вибрации не могут быть погашены жесткой подвеской, поэтому они передаются шаровым опорам, рычагам, а также подушкам мотора. Подвергается нагрузке и кузов транспортного средства.
Манера езды. Состояние большей части элементов и узлов автомобиля напрямую зависит от манеры езды автовладельца. Если он предпочитает резкие ускорения и торможения, то опоры двигателя выйдут из строя быстрее.
Состояние дорожного полотна. Езда по бездорожью или плохим дорогам скажется на состоянии подушек двигателя, какой бы аккуратной ни была манера езды автовладельца. Негативному воздействию подвергнется полностью вся подвеска транспортного средства.
Естественный износ. Подушки двигателя выполнены из резинометаллического материала, который отличается высокой износостойкостью. Нормальные условия эксплуатации авто позволят спокойно проезжать до 200 тыс. км, не сталкиваясь с их износом. Особо аккуратные водители могут ездить не один десяток лет без замены подушек двигателя.
Но опоры ДВС подвергаются также негативному воздействию перепадов температур, что в итоге приводит к потере резиной свойств эластичности. Материал начинает трескаться и расслаиваться, не позволяя подушке эффективно выполнять свои основные функции по гашению вибраций и посторонних шумов.

Долговечность опор снижается также за счет следующего: в процессе эксплуатации авто детали двигателя, включая подушки, покрываются слоем моторного масла, снижающего эластичность резины и уменьшающего ресурс узла.Такое же воздействие на опоры оказывают тосол, бензин и тормозная жидкость.

Рекомендуем

«Замена масла в двигателе Хендай: алгоритм действий» Подробнее Изначально естественный износ не окажет существенного влияния на подушки двигателя, но с течением времени под воздействием вибрации происходит разрушение любых механизмов. Если оставить износ опор без внимания, то в конечном итоге двигатель может быть сорван с креплений, что относится к весьма серьезным последствиям.

Когда нужна замена подушки двигателя автомобиля Форд Фокус 2: признаки и причины

Опоры ДВС подвергаются интенсивному износу, основная нагрузка происходит во время пуска мотора, а также при старте и торможении автомобиля. Именно в такие моменты на опоры оказывается существенная нагрузка. Как показывает практика, срок службы подобных деталей составляет 80-100 тысяч километров пробега. Если владелец предпочитает динамичную езду с резким стартом, то демпферы, пожалуй, не отработают такой период.

По наличию одного из перечисленных признаков можно определить необходимость смены опор двигателя:

При движении и на холостом ходу слышен посторонний шум и повышенная вибрация, исходящие со стороны ДВС.
Ощутимая вибрация на ручке коробки переключения передач и руле при работе мотора на холостом ходу.
Повышенная вибрация при запуске холодного мотора и его прогреве.
Акустический дискомфорт в салоне авто.

Перед заменой подушки двигателя на автомобиле Форд Фокус 2 следует осмотреть и убедиться в неисправности детали. При обнаружении указанных ниже дефектов ремонт обязателен:

Наличие трещин или отслоений резинового элемента.
Характерные потеки жидкости на корпусе правой гидроопоры.
Подушка гидравлической опоры находится в крайнем нижнем положении, когда резиновые упоры практически лежат на алюминиевом кронштейне.
