Замена Прокладки Клапанной Крышки Форд Фокус 2
Форд Фокус Sedan 1.6 МКПП › Бортжурнал › Смена прокладки клапанной крышки (смена)
Начал в 14.00Сразу посадил на прозрачный силикон форсуки к капоту, все соединители под капотом.
После этого начал разбирать движок =)Позавчера смотрел, было уже мокро в колодцах. Сейчас снял провода и испугался, свечки (3-4) стоят в масле с водой. Как не пробило, пока ехал к гаражу — чудеса.
Начал откручивать болты. Их много, 12 штук на крышке; 2-мя приверчены кислородные датчики к крышке; 4 на крышке ремня ГРМ; там было надо отгинать ее, чтоб вынуть клапанную крышку (заодно поглядел состояние ремня, там нашему клиенту остается отлично). На фото видно, что 3-4 колпачки тоже в масле.
Снял крышку и сообразил, что я как нельзя в свое время нашему клиенту остается начал делать О_О
Вымакал тряпкой всё масло с водой из колодцев насухо. Убрал следы от старенькой прокладки, всохшее в металл масло и кусочки резины. Поначалу использовал тот очиститель кенгуру 2000, который позавчера купил. Им тяжковато, не длительно им оттирал…отставил в сторону. Думаю будет отлично оттирать такие вещи кенгуру 1000 (самый ядерный).Потом я использовал тряпку, смоченную wd-40, и сообразил, что лучше неё ничего нет. За короткий срок и очень чисто. В колодцах тоже ей всё вычистил.
Проверка элементов механизма ГРМ
Дальнейшая инспекция элементов ГРМ, уж коли такая возможность надо не упускать момент, проверить чистоту двигателя, вращение роликов на рокерах, перемещение гидроопор, внешний вид кулачков наглядно показывает качество используемого масла в двигателе. Напомню мой пробег 300 тысяч км и 13 лет.
К плюсам этого мотора можно отнести наличие гидроопор в ГБЦ, которые компенсируют клапанный зазор автоматически. То есть регулировать клапанный зазор в двигателе Форд Фокус 1 1.6 8 клапанов не нужно! Но состояние кулачков вращение роликов рокеров надо проверить.
Для перемещения кулачков используйте кручение за поднятое колесо и включение 4-5 передачи, для лёгкости вращения выкрутить свечи!
Форд фокус 2 замена прокладки клапанной крышки
Меняю прокладку клапанной крышки, забыл сказать, по мануалу надо снять клемму с аккумулятора, но я не делал.
Оставил сохнуть то, что может не дотёр тряпкой. Начал мыть клапанную крышку.Сначала обильно средством кенгуру, после чего wd-40, и вытер чистой тряпкой каждый уголок. В отверстии, куда ставится прокладка, тоже все протер по кругу. Установил новую прокладку, протёр её тоже тряпкой с wd-40 сверху.
После всех этих действий поставил крышку на место, закрутил все болты (самое тяжелое — это болт, который держит кислородные датчики и вкручен под ними в гбц).
Вот и вся замена прокладки.Делал первый раз по подобной моей инструкции, без посторонней помощи 3,5 часа.После замены покатался полчаса по городу, завтра утром на холодную посмотрю результат и отпишусь.
Кстати, думал откуда опять вода. Форсунками не пользовался, машину не мыл, дождя не было.Очевидно — конденсат. После замены снял резиновую заглушку, которая между 2 и 3 свечей на крышке (есть на фото). Посмотрим, что из этого выйдет.
Отсутствие этой резиновой заглушки на клапанной крышке стремно только в том плане, что если вода была еще и снаружи каким-то образом, то я не дай Бог когда-нибудь обнаружу залитые колодцы. Ну и грязь/пыль будет туда залетать. Думаю над тем, чтобы поставить крышку на двигатель. Вот цитата с одного сайта, посвященного Ford Focus 2:
Без всяких доработок на 1.4 и 1.6 (100 л.с.):Крышка от Вольво С30, S40Код крышки — 30650468, код оригинальных болтов — 986019 или 988482. Болтов надо 4 шт.Также болты можно купить неоригинальные. Параметры: диаметр резьбы — M8, длина — от 14 до 20 мм (есть мнение, что оптимальная длина — 16 мм), широкая шляпка, желательно под внутренний шестигранник, при необходимости — подложить шайбы подходящего размера.
Насчет анифриза, он был на том же уровне, что и позавчера. Решил металлические заглушки между свечами пока не трогать. Закончил в 17.30
Спасибо за внимание
Провёл инспекцию распредвала, состояние цепи и механизма натяжения

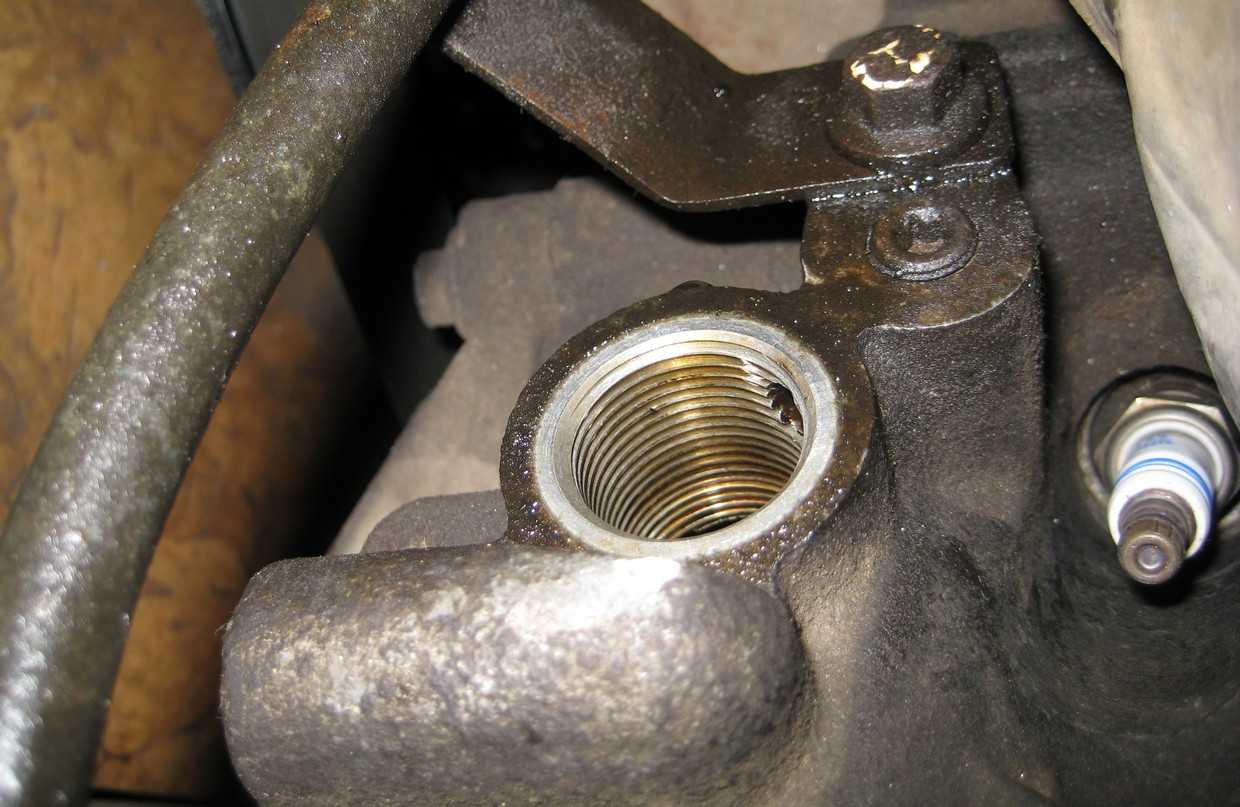

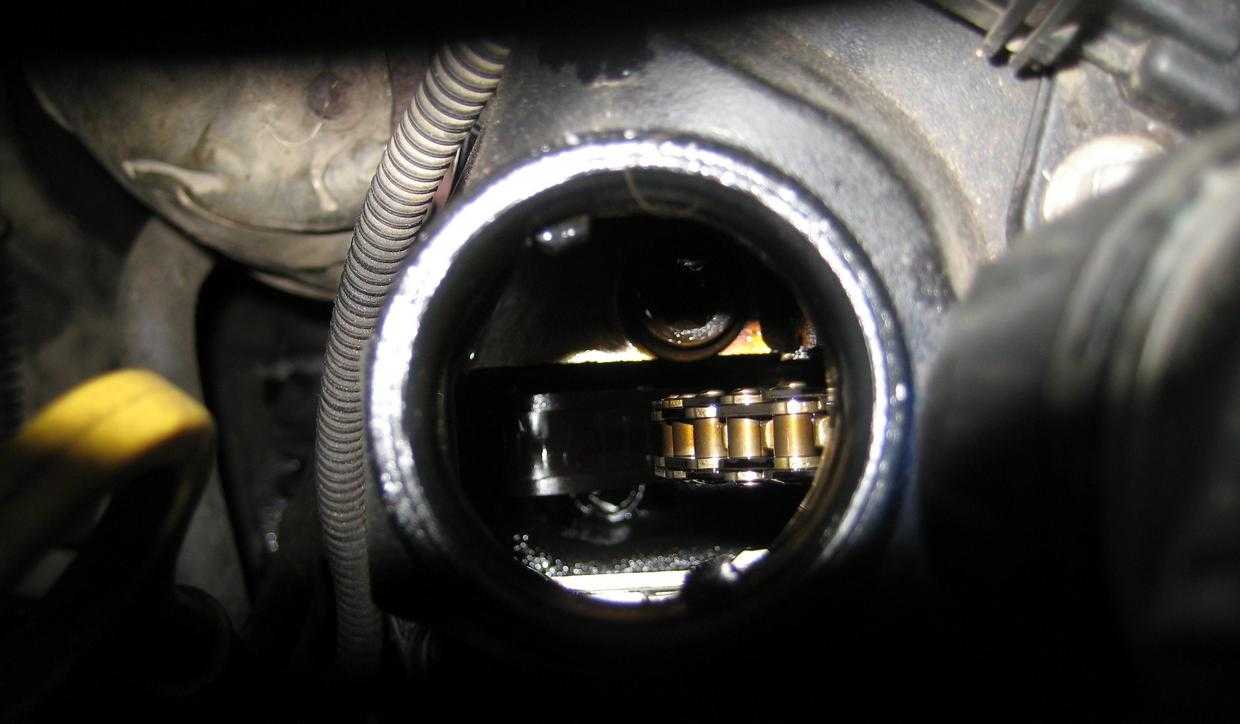

Ещё до снятия крышки было обнаружено ослабление натяжения цепи, натяжитель ослаблял усилие надавливания на башмак и соответственно цепь на стоянке ослаблялась очень сильно, при заведении отчётлево было слышен звук старой цепи велосипеда и удары элементов цепи (звук горох об стену). Выяснял состояние цепи через маслозаливную горловину, используя фонарик с узким лучом и длинный металлический предмет, именно длинный! Короткий можно уронить в двигатель!!
И уже в это проведение работ. Доступ к цепи и элементам натяжения и успокоения сильно увеличился:

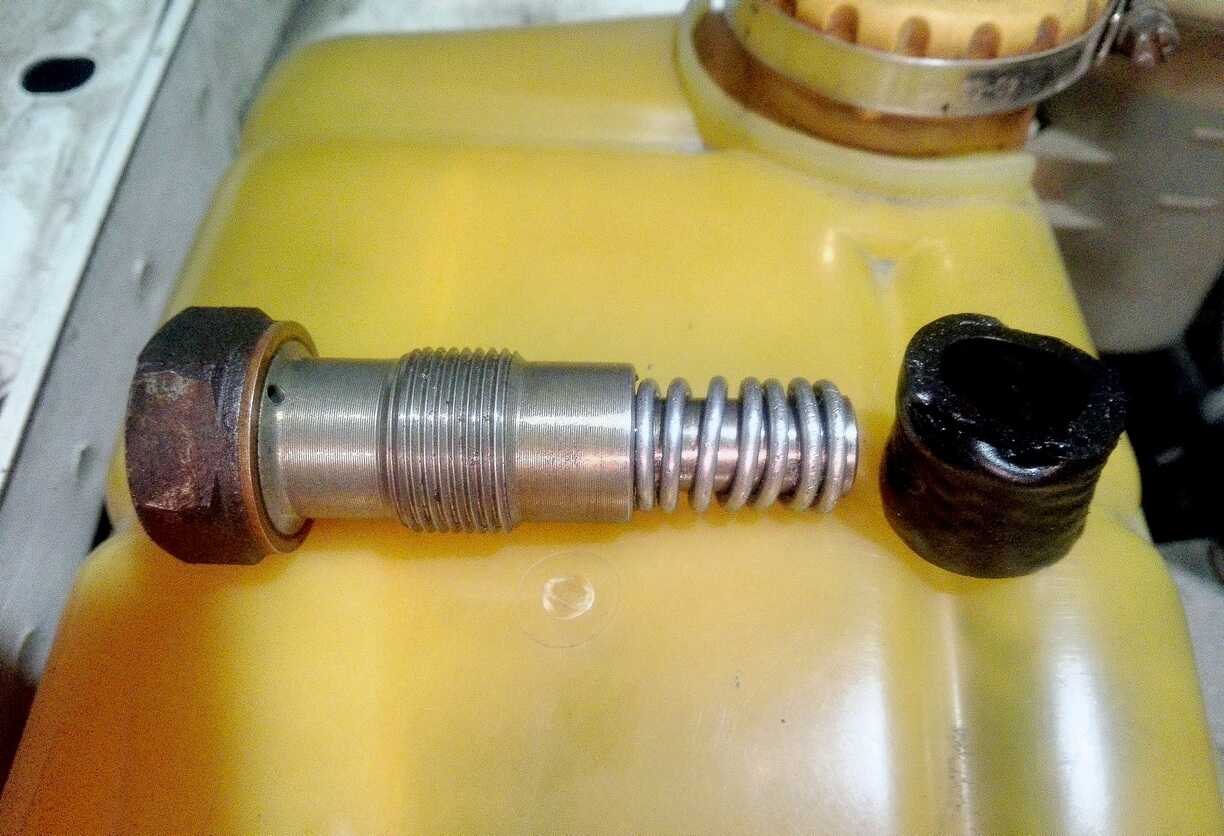

Элемент дополнительного удерживания от ослабления натягивания цепи, был изготовлен из масло-бензостойкого шланга внутренний диаметр 10 мм, жёсткость средняя, made in italiy, нитки армирования по срезу практически не видны, влиты в резину, кроя при работе в качестве опоры будут поджаты и разлахмачивание не предвидиться. Но как оказалось хотя резиновый упор и работает, его со временем трудно вытаскивать, поэтому пришлось заменить пружиной, самостоятельно навил из нержавеющей проволоки.

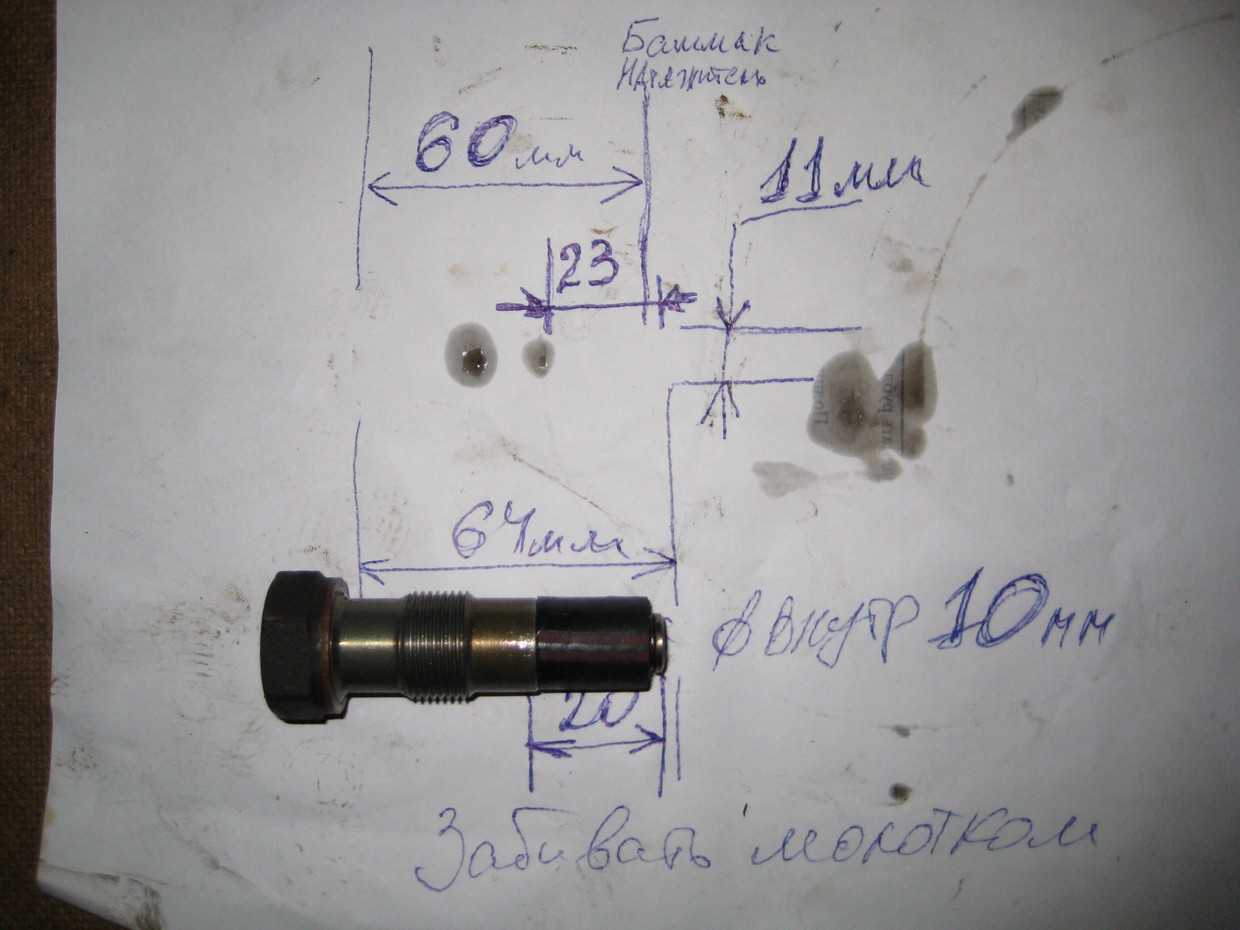

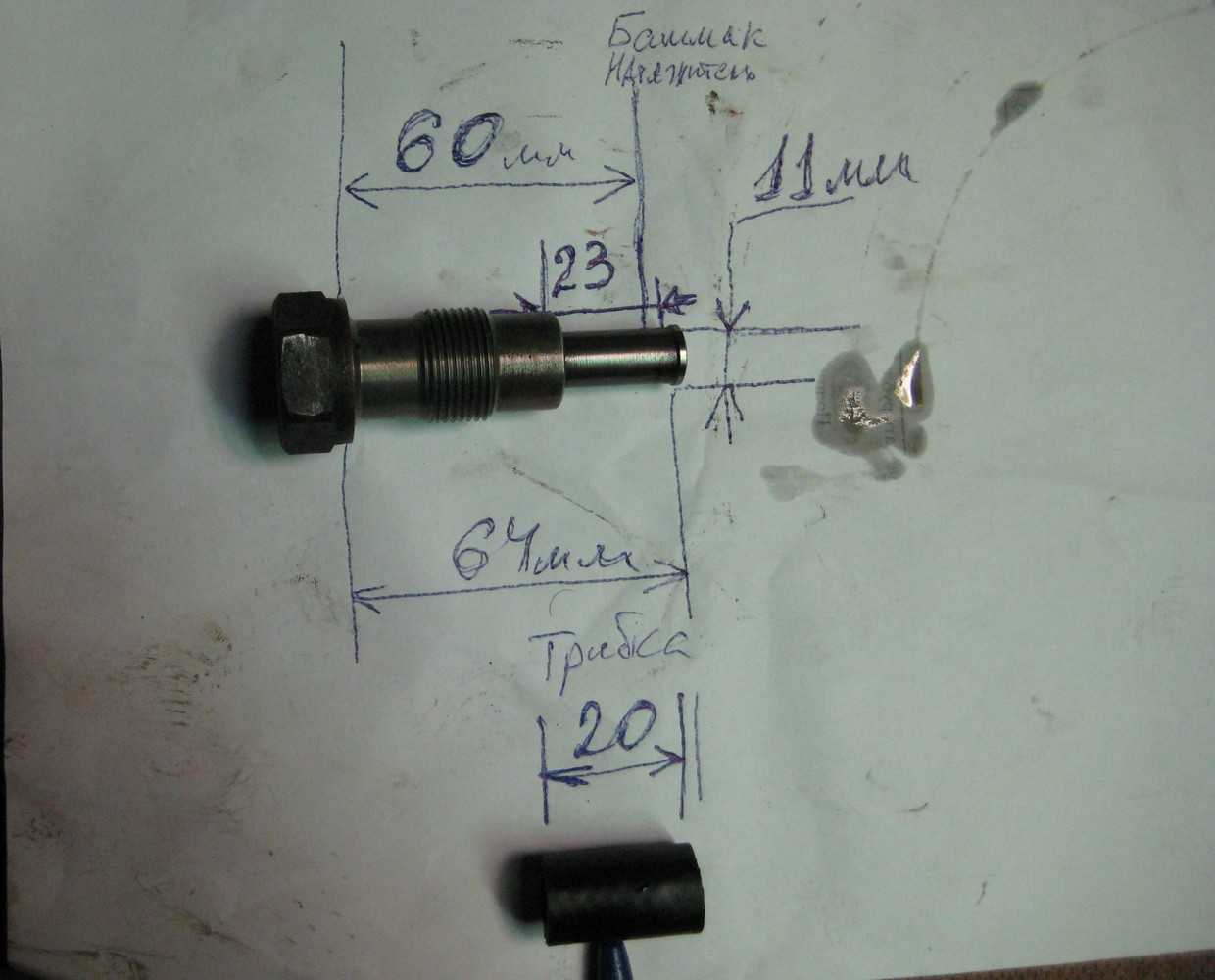

Перед установкой провёл замеры, стержнем надавливал на башмак цепи и замерял длину от плоскости упора на блоке до конца стержня, сила утапливания при замере 3-5 кг, перед этим шток надавливал до 10 кгс, замер веса примерный, по измерениям получается что рабочего хода штока на моём двигателе остаётся 4-5 мм далее шток уже выдвигаться из корпуса толкателя уже не может! По длине резины оставил преднатяг в 2 мм. Надевание трубки на шток, в полости натяжителя есть масло его достаточно для сопротивлению резким нагрузкам, уже размеренную трубку, можно сделать длину на 1-2 мм больше расчётной потом можно укоротить, смазываем внутреннюю часть трубки сам шток маслом, гайку корпуса натяжителя ставим на деревяшку, одеваем трубку на шток и наносим резкий-точный удар по торцу свободного конца резины трёх попыток достаточно для полного надевания резинового элемента. Если у Вас совсем запущенный натяжитель, шток можно удержать парами витками медной проволоки или железной, мелкие царапины на выдвинутой поверхности штока уже ни на что не повлияют.
Использование дополнительного элемента в натяжителе цепи, показало снижение посторонних звуков особенно при запуске.
Как менял прокладку крышки клапанов Форд Фокус 1
Купил прокладку «TAKOMA PVR1115139 прокл. клап. крышки Ford 1,0/1,3/1,6 — Zetec-Roca». Получается, лучше сразу покупать прокладку, чем рисковать с герметиком, который может отвалиться в двигатель! Наносил малое количество тем-немение во внутрь герметик выдавился… особенно трудно счищать герметик с ГБЦ и крышки проделывал ювелирную работу в течении часа! Прокладка мягкая, при 0 градусах, заусенцев нет, и самое удивительное, противного запаха, как от всего китайского, нет, на место стала очень точно, за сутки 140 км потёков нет!
Основное в снятии крышки головки ГБЦ самый важный инструмент головка на «8», обычный трубчатый не открутил — вернее не стронул болтики: болты перед откручиванием обстучать, обстукивание проводить очень осторожно 1-2 удара в центр головки болта, если после этих ударов не открутиться обстукать еще раз
