Снятие и установка амортизатора и пружины

Виды конструкций

Процесс ремонта отличается некоторыми особенностями, зависящими от применяемого типа крепления в модели авто. Детали имеют две разновидности:

• Шарниры шарового плана устанавливаются на значительную часть современных авто. Они ломаются по причине недостаточной выработки смазочного материала и износа. Восстановить такие элементы стабилизатора бывает проблематично, а иногда невозможно.
• Втулки – данный тип можно встретить намного реже, однако и проблем в процессе эксплуатации проявляется не так много.

Рассмотрим все стойки стабилизатора и тонкости их собственноручного ремонта.

Последовательность выполнения работ

1. Автомобиль надежно фиксируется в поддомкраченном состоянии.
2. Откручиваются и снимаются колеса. В правой колесной арке есть щиток защиты двигателя. Откручиваются его крепления и щиток удаляется.
3. Большинство крепежных элементов под днищем изрядно закисли, поэтому для ускорения процесса замены втулок стабилизатора их необходимо хорошенько обработать раствором WD 40, который снимает коррозию.
4. Воспользовавшись рожковым ключом, фиксируем палец на левой стойке. Он немного скрыт от прямого доступа, поэтому пазы нужно найти практически на ощупь.

1. Набрасываем накидной ключ, желательно трещотку, на гайку, которая крепит амортизатор. Откручиваем оба крепления.
2. Освободив от креплений стойки стабилизатора, отсоединяем их от амортизаторной стойки.

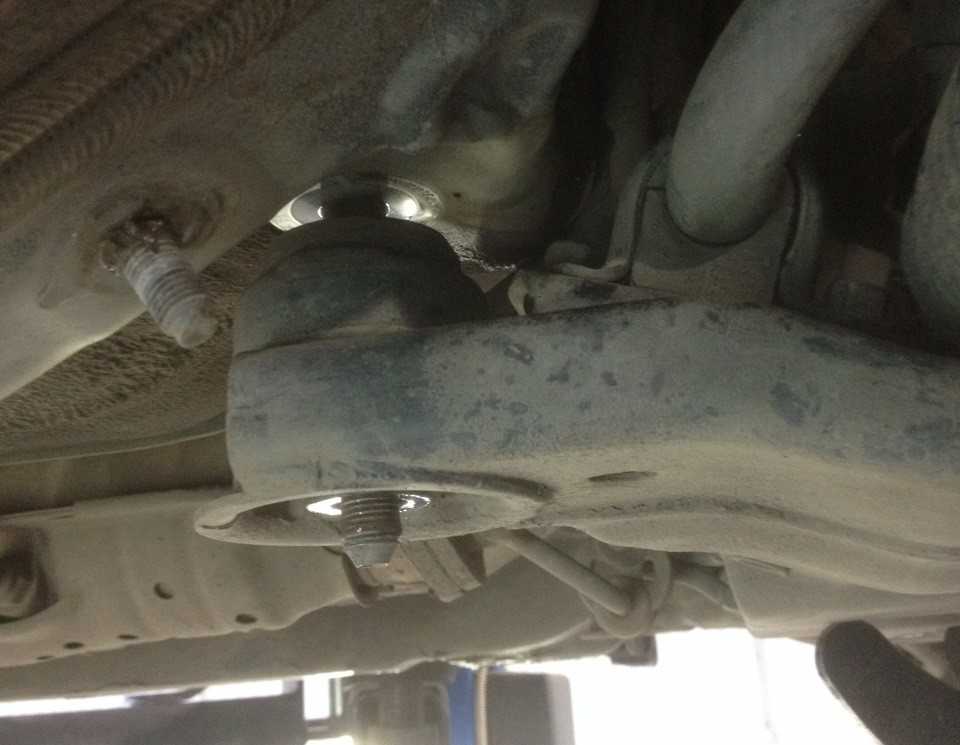

3. Под левую заднюю часть подрамника устанавливаем домкрат. С его помощью подрамник фиксируется, чтобы при удалении креплений он резко не соскочил со шпилек. Под опорный оголовок домкрата нужно подложить пластину из металла значительной величины, чтобы не деформировать подрамник.

1. Плавно опускаем домкрат на несколько сантиметров от кузова. Благодаря этому несколько опускается и подрамник, открывая доступ к втулкам.

1. В образовавшуюся щель вставляется труба, и подрамник дополнительно отжимается вниз. В получившийся промежуток вставляется стопор. Подойдет головка на 27, при ее установке между кузовом и шайбой подрамника лучше воспользоваться пассатижами. Это сохранит от травмирования руку, если труба соскользнет с шайбы подрамника.
2. Крепления кронштейнов щедро поливаем WD-40. Болты откручиваем постепенно, не слишком надавливая.

1. Освобожденный кронштейн снимаем с втулки, а затем удаляем саму втулку.

1. Устанавливаем втулку с нового комплекта. Разрез на детали должен направляться строго назад. Позиционируем новую деталь точно на месте старой.
2. Устанавливаем поверх втулки хомут. Слегка наживляем крепления пальцами, а далее затягиваем ключом, поочередно и равномерно закручивая все болты.
3. Стопор, в качестве которого применялась головка ключа, удаляется. Подрамник приподнимается рукой и прикручивается к кузову.
4. Все указанные этапы производятся аналогично по отношению ко второму хомуту.
5. После того как втулки установлены, на место прикручиваются обе стойки.

При выполнении указанных работ следует быть осторожным и уделять внимание технике безопасности. В целом такие работы вполне можно произвести своими руками

Естественно, конструкция различных марок автомобилей значительно отличается, поэтому инструкция по замене носит, скорее общерекомендательный характер. Для более подробного ознакомления представлена серия видео по проведению подобного вида ремонта для различных марок авто.

Видео по замене втулок стабилизатора Ford Explorer:

Видео Шевроле Авео 3 – разрезные втулки, которые используются в данной модели, делают процесс ремонта быстрым и легким.

Видео Nissan X-Trail:

Видео с пояснениями по рабочим процессам для Рено Логан:

Диагностика

Стук стабилизаторов – это гарантированный признак необходимости немедленной замены втулок. Кроме него могут появиться скрипы, особенно при похолодании, когда резина утрачивает эластичность.

Чтобы определить необходимость замены может потребоваться снять защиту картера. Для проверки источника вибраций, положите руки на стойку стабилизатора и непосредственно на кронштейн крепления. Напарник должен несколько раз сильно нажать на капот автомобиля. Если на кронштейнах ощущаются вибрации, которые передаются на стойку, необходимо поставить новый комплект, даже если при осмотре посадочных мест на стабилизаторе не было замечено люфта.

Если же отверстие внутри втулки приняло форму эллипса, на поверхности видны трещины, а материал отвердел, необходима немедленная замена. Дальнейшая эксплуатация автомобиля значительно сократит срок службы стоек стабилизатора.

Составные части стойки стабилизатора

Прежде чем говорить о ремонте стоек, нужно в корне разобраться в их строении, чтобы водитель четко понимал как можно иметь с этим всем дело. Нужно заметить, что данный элемент является одним из самых простых составных частей автомобиля. Достаточно всего раз понять структуру и строение детали, как в дальнейшем вся работа будет выполняться сама собой.

Стойка стабилизатора

Стойки можно условно поделить на три типа по креплению:

• шарнирные;
• со втулками;
• комбинированными.

Нужно заметить, что шарнирные стойки встречаются гораздо чаще. Они крепятся к кузову и стабилизатору автомобиля, позволяют соединить эти две важные части автомобиля, заставляя работать их синхронно. Шарнирные встречаются очень часто, их постоянно приобретают, так как легко устанавливаются. Кроме этого, многие отмечают улучшенное движение автомобиля. Но как бы оно ни было, стойки не служат долго.

Шарнирная стойка стабилизатора

Строение шарнирных элементов очень простое — эти стойки состоят из того же металлического стержня и шарнирами по концам. Сам шарнир представляет собой опорный элемент с пыльником и смазкой под ним. Это позволяет детали более мягко работать с подвеской, что ощущается в легкости при езде.

Стойка стабилизатора с втулками

Также на рынке можно встретить ещё и стойки со втулками, которые отличаются теми же типами крепежных элементов. Здесь всё гораздо проще — никаких пыльников и смазки, стойка работает сама по себе

Но с таким элементом сложно иметь дело в дальнейшем, но по крайней мере втулки ремонтируются, важно только понимать как это делать

Комбинированная стойка стабилизатора

Комбинированные стойки — это те самые шарнирные опоры и втулки, только представленные на одной и той же стойке в противоположных друг от друга местах. Если водитель планирует отремонтировать стойку стабилизатора после её эксплуатации, лучше не покупать такие сложные элементы, так как они требуют разного подхода. Порой бывает что шарниры починить нельзя, а втулку можно, поэтому элемент в любом случае придется выбрасывать.

Восстановление стоек: разборной и неразборной амортизатор

Простой автомобильный амортизатор имеет следующую конструкцию:

• корпус с проушиной;
• шток с кожухом и крепежной проушиной;
• поршень, клапана сжатия и отдачи, кольца;
• цилиндр с клапанами;
• уплотнители и крепежные гайки.

Прежде всего, основная проблема амортизатора – утечки масла или газа подпора. В результате стойка течет, при работе слышен стук, также возможна деформация штока. Нарушения герметичности и дефекты приводят к изменениям характеристик (частичная или полная потеря работоспособности). В результате машина плохо управляется и тормозит, кренится, не держит дорогу, так как стойки не гасят колебания и раскачку кузова.

К основным неисправностям можно отнести: свободное перемещение штока в трубе, люфт при сжатии или отбое (выработка в штоке или цилиндре), поломки клапанов амортизатора. Также нельзя исключить и внешние повреждения (трещины корпуса, вмятины и т.д.).

Для ремонта газового и газо-масляного разборного амортизатора в гаражных условиях потребуется компрессор для подачи воздуха (можно использовать велонасос), штуцер для подачи сжатого воздуха, манометр

Обратите внимание, работать придется с высоким давлением, следует заранее защитить глаза, руки, лицо

Ремонт стойки разборного типа начинают с того, что стойку в тисках зажимают вертикально, отмывают от грязи, также продувают место входа штока воздухом. Далее начинается разборка амортизатора, производится снятие защитного колпачка штока. После следует заправить амортизатор под давлением, для этого нужен манометр.

Заправлять амортизатор можно азотом, углекислотой и сжатым воздухом. В гараже оптимально использовать сжатый воздух для ремонта. Сначала стойку разбирают, чистят, проверяют уплотнительные кольца, оценивают состояние внутренней стенки трубы.

Если амортизатор имеет повреждения штока, сальников или клапанов внутри стойки, можно купить комплект для ремонта разборных амортизаторов, снять «живые» запчасти с другой стойки и т.д. Основная задача – установить все работоспособные детали для получения полной герметичности, при этом при сборке предельно важна чистота (мусор и стружка быстро выведут восстановленную стойку из строя).

Прокачка амортизатора обязательна

Обратите внимание, ремонт амортизаторов должен производиться парой, как и замена. Другими словами, ремонт задних амортизаторов или ремонт передних стоек предполагает манипуляции как с правой, так и с левой стороной, то есть нужно восстанавливать обе стойки на одной оси

Теперь перейдем к тому, как разобрать амортизатор и как отремонтировать амортизатор неразборной. Еще раз отметим, официально такие детали не ремонтируются. Однако ремонт возможен, но для этого требуются навыки и специальное оборудование. На деле, обычн6о неразборные амортизаторы просто переделывают в стойки разборного типа.

Если есть оборудование, ремонт сводится к тому, что бывает необходимо поменять основную часть стойки (патрон), может потребоваться замена штока (иногда для установки усиленного) , сальников, уплотнителей и т.д. В целом, процесс напоминает ремонт стоек своими руками в случае с разборными амортизаторами.

В любом случае, такой ремонт стойки амортизатора (если он успешен) позволяет восстановить работоспособность, однако гарантировать надежность и ресурс отремонтированной стойки сложно. Основная причина — фактически, нужно вносить изменения в конструкцию, так как реставрация амортизаторов неразборного типа предполагает разборку и последующую сборку корпуса, который изначально не предполагает такой возможности.

Рекомендации по эксплуатации

Водитель всегда интересуется как отремонтировать стойку стабилизатора, но ведь если подумать, можно грамотно ездить и ремонтировать не придется так часто, не так ли? Российские механики подготовили для водителей несколько советов по эксплуатации своей машины с минимальным ущербом для стоек стабилизатора поперечной устойчивости:

• ездить плавно, избегать заносов;
• притормаживать на поворотах;
• объезжать небольшие препятствия;
• не повышать скорость на неровной дороге.

Чтобы стойки служили дольше, в первую очередь нужно задуматься о правильности своего стиля вождения. Если стабилизатор при заносах получает сигнал к опасности, он старается сгладить это самое движение, что в первую очередь ощущают стойки. Чтобы этого не случилось, достаточно будет тормозить при поворотах, тогда стойки будут изнашиваться гораздо дольше.

Торможение на поворотах

Не только с поворотами имеет дело стабилизатор. Также синхронную его работу с подвеской автомобиля может пошатнуть и неровная дорога, небольшие ямы, горбы или лежачие полицейские. В этом случае лучше объехать неровности, но если дорога вся с трудом дышит, то лучше не повышать скорость.

Схема подвески автомобиля

Подвеска представляет собой многосоставный узел автомобиля. В комплекте этого элемента присутствует стабилизатор, ответственный за снижение крена и заноса в процессе поворотов и торможения, а также за устойчивость автомобиля в любой ситуации на дороге. Стойки выступают в качестве элементов стабилизатора и принимают существенную часть нагрузок, благодаря широкой функциональности. Основная задача этих частей – снизить раскачивание автомобиля в процессе движения. Стойки связывают подвеску с кузовом, создавая единый целый механизм, благодаря которому функционирует система.

Многих хозяев машин интересует вопрос, связанный с самостоятельным ремонтом и заменой элементов стоек стабилизатора. Дело в том, что проведение полноценной замены таких элементов обходится в немалую сумму, а ремонт на СТО – также дорогое удовольствие. Самостоятельный качественный ремонт стоек – это недорогой и непродолжительный процесс, а знание хитростей и нюансов позволит каждому водителю осуществить комплекс работ не в ущерб текущему состоянию авто.

Снятие

Отсоедините от аккумулятора провод массы. Отлепите пружинные зацепы крепления верхнего кожуха привода системы газораспределения. Установите автомобиль на стационарном подъемнике. Отвинтите болт крепления нижнего кожуха зубчатого ремня, затем ослабьте второй болт и поверните вокруг ослабленного болта кожух вниз. Опустите автомобиль и снимите верхний кожух привода системы газораспределения. Обозначьте положение троса педали акселератора на рычаге топливного насоса и отцепите от него трос. Отвинтите болт крепления рычага и извлеките трос.

Отсоедините разъем электрического провода от корректора опережения впрыска холодного двигателя. Отсоедините от насоса разъемы трубопроводов впрыска и разъемы трубопроводов возврата и корректора дозы топлива (отверстия закрыть соответствующими пробками или колпачками).

Отвинтите болты крепления скобы нижнего кронштейна топливного насоса. Отвинтите болты крепления скобы к блоку цилиндров двигателя. Отсоедините разъем электрических проводов электромагнитного клапана выключения двигателя (клапана STOP)

Осторожно отсоедините вакуумный трубопровод между клапаном коррекции давления турбокомпрессора и впускным коллектором. Снимите приводной ремень генератора

Извлеките из блока цилиндров двигателя заглушку контрольного отверстия для установки поршня 1 цилиндра в ВМТ.

Отсоедините трубопроводы топливные, возвратные и коррекции давления турбокомпрессора. При помощи соответствующего ключа поверните шкив коленчатого вала по часовой стрелке таким образом чтобы установить топливный насос в позицию «12 часов» (см. рис. 2Е.11). а вырез распределительного вала в позиции «8 часов».

Необходимость замены

Втулки стабилизатора относятся к деталям, которые подвержены наибольшим динамическим нагрузкам. Они требуют регулярной замены в зависимости от регламента обслуживания принятого у различных производителей и моделей авто. Максимальный пробег до замены задних и передних втулок обычно составляет от 15000 до 30000 км. Учитывая состояние наших дорог, производить замену рекомендуется по факту износа.

Несвоевременная замена может привести к образованию крена в стабилизаторе устойчивости автомобиля, а это, в свою очередь, повышает риск опрокидывания авто на скорости. Обязательной замене подлежит полный комплект независимо от разницы во внешних признаках износа. Стоимость такой услуги по ремонту в СТО зачастую завышена, учитывая простоту замены у большинства моделей автомобилей, поэтому целесообразно проводить замену передних и задних втулок своими руками.

Стойки с втулками

Такие стойки применяются значительно реже. Чаще всего, такое решение можно увидеть на Mercedes, BMW, а также на многих машинах кроме бюджетных. Такие стойки более надежны, также они более ремонтопригодны. Хотя, некоторые автолюбители доказывают обратное. Для ремонта такой стойки вам потребуется приобрести новые втулки. Рекомендуется использовать для этого полиуретановые варианты. Это позволит значительно продлить срок службы запчасти.

Ремонт производится в следующем порядке:

• Нужно снять стойки с автомобиля. Для этого придется воспользоваться специальным съемником. После чего, обязательно осмотрите состояние наконечников стабилизаторов. Если на них будет видна большая выработка, то лучше всего заменить штангу целиком. Иначе поставленные втулки опять быстро выйдут из строя;
• Снятую опору зажимают в тиски. Надставив на втулку головку, молотком выбивают ее. Обычно это не требует больших усилий;
• Новую втулку смазывают маслом. Ставят ее на место, и с помощью оправки забивают;
• Заменив обе втулки на опоре, ее устанавливают на место. Не забудьте ее закрепить, у каждой модели способ крепления может различаться.

Читать также: Тойота харриер в красноярске с пробегом

В целом, проблем с такими стойками значительно меньше. Они делаются из качественного железа. Небольшим недостатком является меньший срок службы по сравнению с шаровыми шарнирами. Но, они легко меняются, поэтому назвать это недостатком нельзя.

Заключение

. Восстановление опоры стабилизатора, значительно снизит ваши расходы на ремонт автомобиля. Ремонт стоек стабилизатора своими руками не сложен. Но, нужно учитывать некоторые особенности. Проще всего восстановить стойки, имеющие втулки. Варианты с шаровыми шарнирами восстанавливаются только на короткий промежуток времени.

Сегодня каждый водитель знает насколько важно ездить на «свежих» стойках стабилизатора. Это может быть полезным как для машины, так и для безопасности самого водителя и его пассажиров

Проблема российского рынка в том, что все эти стойки обходятся довольно дорого. Их цена невысокая, но менять приходится постоянно. Вечные расходы на простую в понимании деталь, которая в итоге становится расходным материалом, вызывает желание у водителя узнать как отремонтировать стойку стабилизатора, чтобы не покупать новую.

Выводы

Самостоятельное проведение восстановительно-ремонтных работ будет способствовать снижению затрат каждого водителя, связанных с ремонтом автомобиля. Процесс проведения операций самостоятельно достаточно сложен, главное, чтобы стойки были отремонтированы в соответствии с рекомендациями специалистов. В процессе выполнения работ нужно учитывать некоторые особенности и нюансы. Ремонт в первом случае – с шарнирами шарового типа – производится на непродолжительное время.

Читать также: Замена жидкости гур солярис

Многие автолюбители интересуются, как производится ремонт стоек стабилизатора своими руками. Ведь замена этих деталей достаточно дорогое удовольствие, гораздо проще произвести ремонт этой составляющей подвески. Восстановление стоек обойдется значительно дешевле, в некоторых случаях, вам не потребуется даже покупать расходные материалы. Тем более, что сделать это может любой водитель.

Для работы требуется минимальное количество инструментов. Способы восстановления зависят от особенностей самой стойки, а точнее от особенностей крепления этой детали к стабилизатору и кузову.
