Как проверить датчик коленвала

Замена

Если в результате диагностики выяснится, что неисправен датчик, то его нужно поменять на новый прибор. На любом СТО эта операция займёт совсем немного времени. Единственный недостаток в том, что порой мастера могут очень дорого оценить свою работу. Самостоятельная замена датчика сэкономит деньги и не вызовет особых затруднений. Об этом может рассказать любой водитель, кто хоть раз менял его своими руками. Место расположения датчика доступно даже начинающему автолюбителю. Специалисты советуют следовать пунктам нижеследующей инструкции.

Снятие старого ДПКВ:

Пошаговая инструкция по замене ДПКВ:

1. Автомобиль выставляют на ровном месте, выключают зажигание и ставят на ручной тормоз.
2. Поднимают капот. Минусовую клемму снимают с аккумулятора.
3. Отвинчивают крепежные болты и отводят в сторону защитный фартук.
4. Отключают фишку кабеля от контактного разъёма датчика.
5. Головкой или рожковым ключом отвинчивают крепёж, и вынимают датчик из посадочного места.
6. При установке нового прибора все вышеперечисленные действия повторяют в обратном порядке.

Датчик частоты вращения входного вала (входной сокрости) АКПП: назначение, неисправности, ремонт

Среди различных датчиков, которые тесно взаимодействуют с ЭБУ коробкой автомат и могут быть причиной неисправностей, следует отдельно выделить датчик входного и датчик выходного вала АКПП.

Если говорит о датчике входной скорости АКПП, его задачей является диагностика неполадок, управление моментами переключения передач, регулировка рабочего давления, а также выполнение блокировки гидротрансформатора (ГДТ).

В двух словах, датчик передает на блок управления показания (сигналы постоянного или переменного тока). Сам сигнал напряжения этого датчика является пропорциональным частоте вращения входного вала коробки.

Признаками того, что датчик входной скорости АКПП вышел из строя или работает некорректно, является заметное ухудшение динамики автомобиля, плохой и слабый разгон, загорание «чека» на панели приборов или переход коробки автомат в аварийный режим.

В такой ситуации многие водители считают, что причиной является низкое качество топлива, неисправности системы питания двигателя или загрязнение трансмиссионного масла.

При этом следует учитывать, что вместо чистки инжектора или замены масла в коробке автомат может быть необходима углубленная диагностика АКПП или проверка датчика частоты вращения входного вала коробки.

Зачастую датчик выходит из строя не сразу, а постепенно. Другими словами, периодически может моргать лампа HOLD или A/T, причем если остановить автомобиль, перевести коробку из режима «D» в «N», заглушить и завести двигатель, проблема может исчезнуть на какое-то время. Во время диагностики определяется ошибка P0715 (неисправность в цепи датчика частоты вращения входного вала КПП).

Если же аварийная лампа горит/моргает постоянно, коробка упала в аварию (включается только 3-я передача, переключения жесткие, заметны рывки, толчки, машина не разгоняется), тогда нужно проверить датчик входного вала.

Указанная проверка зачастую позволяет быстро определить проблему, особенно если она связана с работой датчика частоты вращения вала АКПП. Кстати, в большинстве случаев некорректно работающий датчик входной скорости АКПП нужно менять на новый или заведомо исправный.

Как правило, хотя датчик является надежным и достаточно простым электронным устройством, в процессе эксплуатации могут возникать неполадки. Неисправности в этом случае обычно сводятся к следующим:

• Поврежден корпус датчика, имеются дефекты, возникли проблемы с его герметизацией. Обычно корпус может повреждаться в результате значительных перепадов температур (высокий нагрев и сильное охлаждение) или механического воздействия. В этом случае нужна замена на новый элемент.
• Сигнал от датчика не постоянный, проблема плавающая (сигнал пропадает и снова появляется). В такой ситуации возможны как проблемы с проводкой, так и окисление/повреждение контактов в корпусе датчика. Если это так, в ряде случаев датчик можно не менять. Чтобы отремонтировать неисправный элемент, нужно разобрать сам корпус, выполнить чистку контактов (при необходимости пайку), после производится обжимка контактов, изолирование и т.д.

Чтобы провести диагностику без сканера, для начала изучается мануал, чтобы точно определить место установки датчика и его рабочие параметры. На многих автомобилях достаточно снять АКБ, корпус воздушного фильтра, после чего появляется доступ к датчику (может быть расположен на корпусе вблизи подушки АКПП).

Затем нужно снять датчик и проверит его при помощи  мультиметра, сравнив показания с теми, которые указаны в мануале. Если заметны отклонения от нормы, выполняется замена или ремонт датчика входного вала АКПП.

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

В том случае, если причиной неполадок является датчик коленвала, признаки неисправности могут быть следующими:

• холодный или прогретый двигатель не заводится;
• во время работы под нагрузкой возникает детонация;
• плавают обороты холостого хода;
• снижается мощность двигателя, пропадает динамика;
• скачут обороты во время движения, произвольно меняются обороты и т.д.

Необходимо учитывать, что указанные симптомы могут появляться и в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неполадки. Еще следует добавить, что сбои в работе датчика коленвала могут возникать не постоянно. Другими словами, неустойчивая работа ДВС или проблемы с запуском могут проявляться не всегда, хотя «чек» загорается. В этакой ситуации рекомендуется произвести компьютерную диагностику двигателя автомобиля для более точного определения причины.

Также можно проверить датчик положения коленвала самостоятельно. Для такой проверки существует несколько доступных способов, которые позволяют с относительной точностью определить работоспособность элемента. Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора.  Также к элементу может быть подключен провод, который имеет большую длину. Использование такого провода обусловлено тем, что место установки ДПКВ является достаточно удаленным.

Отметим, что сам по себе датчик коленчатого вала выходит из строя редко. Чаще причиной является механическое повреждение во время осуществления работ в подкапотном пространстве, а также попадание посторонних предметов в пространство между датчиком и зубчатым шкивом.

Если визуальный осмотр ничего не выявил, тогда датчик синхронизации понадобится снять, после чего можно переходить к проверке. Элемент следует осмотреть повторно, что помогает определить повреждения корпуса, сердечника, контактной колодки. Следует добавить, что достаточно часто после простой очистки контактов и сердечников от грязи ДПКВ начинает нормально работать.

В том случае, когда видимых дефектов не было замечено, следует перейти к диагностике датчика при помощи мультиметра. Устройство переводят в режим омметра для замера сопротивления на обмотке ДПКВ. В норме показания должны составлять 550-750 Ом. Также существует способ, при помощи которого фиксируется индуктивность датчика синхронизации, но такая диагностика сложнее для реализации в гаражных условиях и требует дополнительного оборудования (вольтметр, сетевой трансформатор).

Следует отметить, что одним из быстрых способов проверки является установка заведомо исправного или нового датчика синхронизации. Если двигатель заводится и нормально работает после замены, тогда причина очевидна. Еще нужно учитывать, что во время установки датчика коленчатого вала следует правильно выставлять зазор, который присутствует между зубчатым шкивом и ДПКВ. Квалифицированная установка датчика предполагает то, что зазор между сердечником датчика и диском синхронизации составляет 0.5 – 1.5 мм. Регулировка указанного зазора возможна путем установки дополнительных шайб в месте расположения посадочного гнезда датчика коленчатого вала.

Проверяем с помощью гаечного ключа

Сделать это гораздо проще по сравнению с другими методами, поскольку здесь не требуется использовать специальные приборы для измерения электрических показателей.

Простой технологией проверки поделился на своем Youtube-канале опытный автомобильный электрик Валерий Чкалов.

В качестве диагностического инструмента он предлагает использовать простой гаечный ключ:

1. Данный метод требует предварительной подготовки. Чтобы было лучше слышно работу бензонасоса, нужно предварительно снять заднее сидение внутри салона авто, отсоединить датчик.
2. Затем следует взять ключ, включить зажигание.
3. Нужно подносить ключ к металлическому сердечнику ДПКВ, а после отрывать его.
4. Если датчик находится в исправном состоянии, то бензонасос будет включаться. Этот момент легко услышать. В противном случае эту деталь требуется менять.

Способы проверки в гаражных условиях

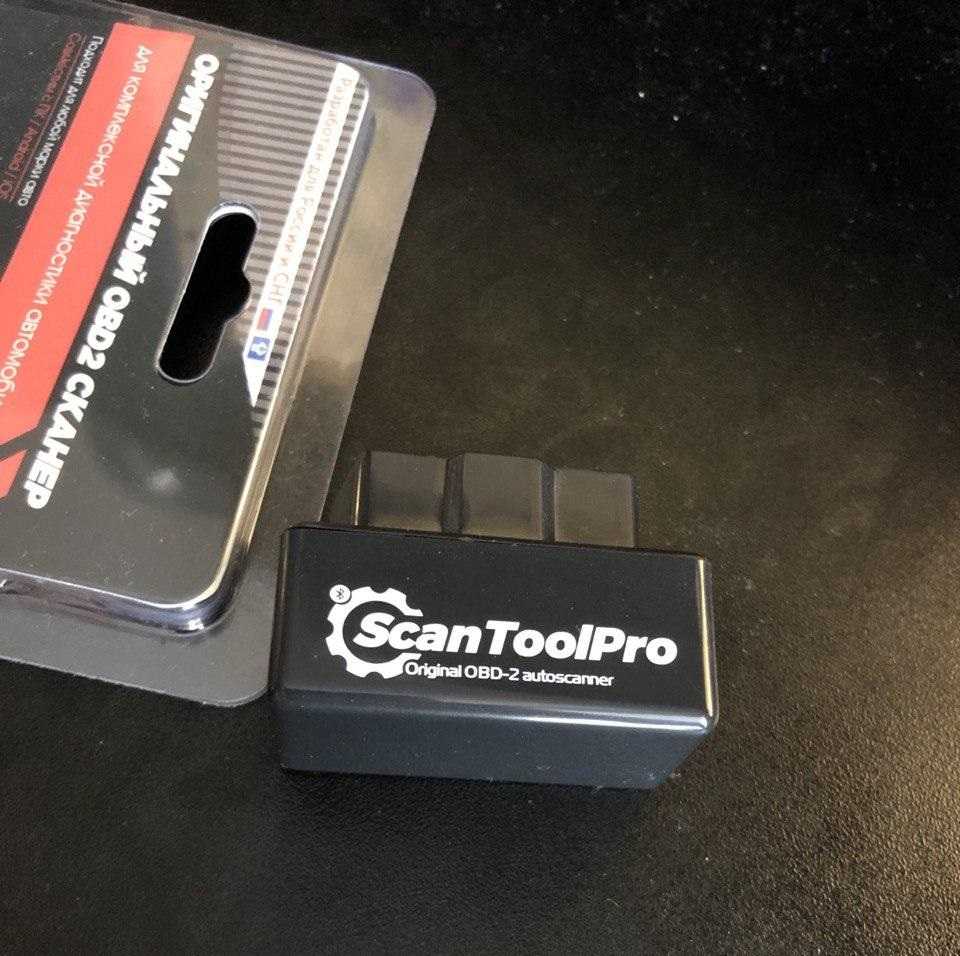

Самый простой и наименее трудозатратный способ проверки неисправности агрегата – это диагностика с помощью диагностического оборудования. Время диагностики занимает не более 5 минут, и нет необходимости лезть в подкапотное пространство. Ассортимент диагностических устройств на рынке огромен, как по функциональности, так и по ценовой политике. Из бюджетных устройств можем порекомендовать автомобильный диагностический сканер, Корейского производства – Scan Tool Pro Black Edition.

По нашему личному опыту, данное устройство, при своей невысокой цене в районе 1950 – 2500 руб. способно продиагностировать общее состояние автомобиля, отобразив коды ошибок с их описанием, а так же работу различных датчиков в режиме реального времени. Автосканер имеет компактный размер и подключается через диагностический разъем OBD-2. Передача данных осуществляется на любое современное устройство – смартфоны, планшеты, ПК, работающие на базе ОС Android, iOS и Windows.

Если подобных адаптеров у вас не имеется, то необходимо снять датчик и произвести диагностику, описанную ниже:

Хорошенько очистите корпус прибора ветошью, смоченной органическим растворителем, – уайт-спиритом, скипидаром либо другим обезжиривателем

Особое внимание уделите торцу, обращенному в сторону зубчатого шкива.
Убедитесь в надежности крепления. Из-за открутившегося винта датчик может отодвинуться от металлических зубьев, в результате зазор увеличится, а вырабатываемый импульс ослабеет.
Прочистите контакты разъема от окисления.
Осмотрите проводку на предмет оплавления либо перелома.

Если перечисленные действия не дают результата, производится демонтаж и проверка датчика коленвала мультиметром в 2 этапа. На первом измеряется сопротивление между клеммами прибора, что позволяет убедиться в целостности индукционной обмотки. Почистите контакты, включите омметр и проверьте сопротивление между ними. Нормальные показания лежат в диапазоне 500–700 Ом, при замыкании витков получите нулевое или пониженное значение, при обрыве – бесконечность.

На втором этапе испытывается работоспособность элемента согласно пошаговой инструкции:

1. Переведите мультиметр в режим измерения напряжения, максимальный порог – 200 милливольт.
2. Надежно прикрепите провода к контактам колодки датчика (например, зажимами типа «крокодил»).
3. Возьмите любой металлический инструмент – гаечный ключ, большую отвертку или что-то подобное. Резко прикладывайте и отрывайте его от магнитного сердечника элемента, придерживая корпус рукой. Вольтметр должен показать скачки напряжения.

Дальнейшие действия такие: поломанный измеритель оборотов коленвала меняется на новый, ремонту деталь не подлежит. Исправный датчик устанавливается обратно с соблюдением зазора, поиск неисправности продолжается в другом месте.

Несколько слов о том, как проверить датчик коленвала в пути, когда нет мультиметра и других диагностических приборов. Понадобится 2 провода и светодиодная лампочка от любого автомобильного светильника (например, салонного). Для удобства открутите элемент и подсоедините лампу к разъему, затем подносите к магниту гаечный ключ, как описывалось выше. Исправный датчик заставит светодиод вспыхивать.

https://youtube.com/watch?v=zRlOqO1pK24

Принцип работы

Принцип работы ДПКВ будет зависеть от его типа. Наиболее распространенными являются индуктивные или магнитные. Рассмотрим их работу поэтапно:

• На задающем (реперном) диске всего имеется 60 зубцов, но в одном месте пропущено два зубца (в итоге 58). Пропуск обеспечивает синхронизацию датчика и является началом отсчета оборота коленвала.
• Датчик создает магнитное поле. При вращении задающего диска его зубцы проходят через магнитное поле, создавая импульсы.
• Когда через магнитное поле проходит участок с отсутствующими зубцами, то прибор фиксирует начальное положение коленчатого вала. Все данные передаются в блок управления.
• На основе данных о частоте импульсов блок управления определяет положение коленвала и количество оборотов.
• В соответствии с этим происходит корректировка работы системы зажигания и в целом двигателя.

Также существуют задающие диски с двумя пропусками зубцов под углом 180° типа 60-2-2, которые нашли применение на некоторых видах дизельных моторов.

Проверка ДПКВ на исправность

Чтобы убедиться в подозрениях о поломке именно датчика коленвала, рассматриваются два самых вероятных случая возникновения его неисправности. В обоих из этих случаев понадобится демонтаж прибора посредством ключа на резьбу под десять. Перед операцией на картере и самом датчике рисуются метки, которые позже помогут докрутить устройство до начального угла поворота. Также автомобилист не должен забыть измерить перед демонтажем просвет между синхродиском и датчиком, который не может выходить за пределы размера 0,6-1,5 мм. Если отсутствуют такие механические повреждения, как царапины, вмятины, повреждения структуры материала, датчик проверяется при помощи других измерительных приборов:

проверка омметром. В данном случае необходимо провести измерение сопротивления обмотки датчика

Так как стандартное значение этого показателя, установленное изготовителем колеблется от 550 до 750 Ом, то выход за указанные пределы сигнализирует о неправильном функционировании этого важного для корректной работы авто прибора – значит, он неисправный. Здесь стоит отметить, что изготовителем все же допускается небольшое расхождение по сопротивлению с паспортными значениями, но в любом случае они должны соответствовать указанным данным в инструкции по эксплуатации машины;
проверка вольтметром, измерителем индуктивности и трансформатором

Этот способ сложнее, но действеннее – измеряется сопротивление тем же омметром, после чего проверяется индуктивность (должна составлять от 200 до 4000 миллигенри), при напряжении обмотки датчика 500 Вольт. Далее надо измерить сопротивление мегомметром и убедиться, что оно не превышают значение в 20 МОм.

Если датчик все же не прошел данные испытания, то он подлежит замене. При этой процедуре необходимо не забыть о регламентированном производителем расстоянии между ним и диском синхронизации, а также совмещении с пометками на картере, которые были сделаны на предыдущем устройстве. Перед установкой нового датчика его обязательно проверяют, так как даже при правильном выполнении всех процедур по установке он может неправильно работать.

Проверка нового ДПКВ производится по той же схеме, как и предположительно неисправного, а по результатам тестов прибор может быть установлен вместо предыдущего либо отбракован. При установке болты затягиваются с моментом от 8 до 12 Нм. Однако в любом случае перед проведением всех действий по замене достаточно дорогого и труднодоступного узла стоит однозначно убедиться, что именно он вышел из строя, ведь авто производства нашего автопрома может зачастую приносить неприятные сюрпризы.

Первый способ проверки

В данном случае вам потребуется омметр, которым вы будете заменять сопротивление на обмотке. Согласно нормам завода-производителя, показатель составляет от 550 до 750 Ом.

Ничего страшного, если ваши показатели несколько отличаются от нормы. Если же отклонения серьезные, вам обязательно придется заменить датчик.

Следует отметить справедливости ради, что датчик положения коленчатого вала на моделях ВАЗ 2110 редко ломается. Среди основных причин его отказа от нормальной функциональности является накопление грязи, механические повреждения, а также банальный заводской брак.

Проверка целостности ДПКВ ВАЗ при помощи мультиметра

Проверить датчики положения коленчатого вала ВАЗ можно при помощи омметра встроенном в любой современный мультиметр. Приминимо к моделям ВАЗ 2110, 2112, 2114, Приора, Калина.

Для этого необходимо выполнить несколько несложных шагов:

1. Требуется внимательно осмотреть сам датчик, до момента снятия его с машины, а точнее проверить есть ли зазор между датчиком и синхронизирующим диском. Может оказаться так, что там его совсем нет, из-за большого количества налипшей грязи, а это и могло привести к нарушению работы.
2. Если с этим все отлично и зазор присутствует, можно демонтировать датчик с автомобиля.
3. Далее следует этап оценки внешнего состояния ДПКВ. Проверить корпус на отсутствие каких-либо следов повреждений, сердечник должен быть чистым, осмотреть выходные контакты на наличие окислений, а провода на отсутствие деформаций.

1. После чистки и промывки, следует тщательно просушить ДПУВ. Далее можно начинать проводить замеры. Мультиметр необходимо перевести в положение работы с сопротивлением, а щупы прибора присоединить к выходным клеммам датчика.

Если ДПКВ исправен, то он должен иметь сопротивление всего 550 – 570 Ом. Если мультиметр показал другие значение значит датчик следует заменить.

Причины демонтажа коленвала

Демонтаж коленчатого вала на ВАЗ-2114 может потребоваться в следующих случаях:

• Причиной находящейся на первом месте чаще всего является замена ремня ГРМ и иных работ , которые так или иначе связаны с газораспределительным механизмом. Работы следует выполнять согласно регламенту, либо при выходе из строя механизма.
• Ещё одной причиной демонтажа являются выход из строя сальников коленвала. Меняются они тогда, когда возникают подтёки масла в местах их установки.

Крепление шкива

На всех без исключения автомобилях ВАЗ-2114 шкив коленчатого вала фиксируется при помощи массивного болта, при снятии которого могут возникнуть проблемы.

Хорошо для фиксации подходит накидной изогнутый ключ.

• В первую очередь это связано с его расположением, так как правильно и надёжно закрепить ключ, либо торцевую головку трудно.
• Во-вторых, даже если ключ вам удалось расположить правильно, для его демонтажа придётся приложить максимум усилий. Это связано с тем, что на заводе его закручивают максимально сильно, чтобы избежать фактов самостоятельной раскрутки. Также не с лучшей стороны для его выкручивания может стать правая резьба, которая за время эксплуатации только завинчивала шкив сильнее и прикипание детали.

Инструмент для выполнения работ

Для того, чтобы выполнить работы было легче, необходимо подготовить следующий инструмент:

• Домкрат.
• Противооткатные упоры.
• Монтировку и отвертки с плоским жалом.
• Набор ключей.
• Торцевые головки и удлинитель.

Подобные работы лучше всего проводить на подъёмнике, либо смотровой яме.

Фиксатор скоростного режима

Помимо ДПКВ иной раз возникает необходимость проверить работоспособность и этого устройства. На это обычно указывают следующие признаки:

• Увеличение расхода топлива.
• Тяга силового агрегата заметно падает.
• Теряется стабильность оборотов в режиме холостого хода.
• Спидометр функционирует не точно или вовсе не работает.

Зачастую неисправность вызывается разрывом цепи, поэтому имеет смысл проверить ее на предмет целостности. Для начала отсоединить фишку и внимательно осмотреть контакты — имеются ли следы окисления. При необходимости зачистить их, после чего желательно смазать литолом.

Обычно этих элементов также существует в нескольких вариациях, но самый распространенный вариант — сенсор Холла, как в случае с ДПКВ. Для его проверки устройства можно воспользоваться одним из трех доступных способов.

Контрольная лампа

Здесь тоже свой подход:

• Подготовить контрольную лампу.
• Включить зажигание.
• Также вывешивается колесо авто домкратом, как при способе выше, чтобы ничего не мешало его вращать.
• Один провод соединяется с положительной клеммой аккумулятора, другим коснутся сигнального контакта.
• Вращать колесо, наблюдая за лампой.

Устройство окажется исправным, если «сигналка» станет моргать. Только перечисленные способы проверки актуальны к автомобилям с механической трансмиссией. Если возникла необходимость узнать, как проверить датчик скорости (не коленвала) на АКПП, диагностику лучше доверить профессионалам.

Объяснение этому простое — в таких автомобилях присутствует большое количество электронных узлов, которые соединены между собой напрямую либо посредством ЭБУ.

Самостоятельная проверка устройства на АКПП (не снимая его) обычно оборачивается разными неприятностями — система АКПП сбивается, что грозит серьезной поломкой. Зафиксированы случаи, когда такая самодеятельность доводила до дорогостоящего ремонта, а то и вовсе к вынужденной продаже транспортного средства. Лучше отдать деньги на профессиональную диагностику, что в любом случае обойдется дешевле, чем расхлебывать итоги личного вмешательства.

Проверка без демонтажа

Здесь алгоритм, как проверить датчик скорости, будет таковым:

• Для начала проверить подключение контроллера.
• Поднять на домкрате одно колесо с целью удобства его вращения.
• Перевести мультиметр на измерение напряжения.
• Соединить контакты сенсора со щупами уже известным способом (как при способе выше).
• Остается вращать колесо и посмотреть, результаты — появляется и растет ли вольтаж? Это покажет, работает ли устройство или нет.

При этом напряжение и частота должны меняться, что указывает на работоспособность датчика скорости. О неисправности будет свидетельствовать неизменность показаний.

Использование мультиметра

Сама инструкция, как проверить датчик скорости, сводится к следующему:

• Для начала демонтировать сам сенсор.
• Перевести прибор в режим измерения напряжения.
• Выполнить распиновку — определить какой контакт за что отвечает.
• Положительный щуп мультиметра подводится к контакту, по которому исходят импульсные сигналы. Минусовой щуп соединяется с землей (кузов автомобиля, корпус двигателя).
• Вращением привода электронного фиксатора скорости определяется поступление сигналов в рабочем режиме устройства. Чем быстрее он раскручивается, тем выше напряжение.

Для облегчения процедуры кусок трубочки надевается на ось устройства (виниловая изоляция) — так легче раскручивать привод.

Источники

• https://AutoTopik.ru/remont/958-kak-proverit-datchik-kolenvala.html
• https://avtozam.com/dvigatel/diagnostika-datchika-kolenvala/
• https://life-with-cars.ru/ustrojstvo-avtomobilya/vse-priznaki-neispravnosti-datchika-polozheniya-kolenvala/
• https://NaDomkrat.ru/ustroistvo-avtomobiley/elektrooborudovaniye/proverka-datchika-polozheniya-kolenvala-dpkv-na-2114-neskolkimi-sposobami
• https://autozona54.ru/statyi/polezno-znat/kak-proverit-datchik-kolenvala.php
• https://promercedes.ru/informatsiya/diagnosticheskie-meropriyatiya-po-proverke-rabotosposobnosti-datchika-kolenvala

Конструкция и принцип действия датчика коленвала

Чтобы датчик мог передать сигнал через провод микроконтроллеру ЭБУ, используется следующий принцип:

1. два зуба маховика специально пропущены;
2. при вращении целых зубьев маховика возле ДПКВ они искажают магнитное поле, возникающее в катушке прибора;
3. в момент прохождения возле датчика участка венца с отсутствующим зубом помехи исчезают;
4. устройство передает сигнал об этом в ЭБУ, а компьютер определяет точное положение поршней в каждом цилиндре.

Конструкция ДПКВ

Программное обеспечение ЭБУ позволяет вычислить положение поршней в I и IV цилиндрах при поступлении сигнала и направление вращения вала. Этого достаточно, чтобы правильно сформировать сигналы на датчик подачи топлива и зажигания.

Оптический

Конструктивно этот датчик выполнен из светодиода и приемника. Сигнал возникает в приемнике при прохождении участка маховика со сточенными зубьями, поскольку в этот момент луч светодиода не перекрывается остальными целыми зубцами.

Оптический ДПКВ

Эти простейшие действия не позволяют задействовать прибор для каких либо дополнительных операций. Если возникла поломка (рассинхронизация зажигания), производится замена ДПКВ вместе с проводом.

Датчик Холла

Работающий по принципу разницы потенциалов в поперечном сечении металлов (эффект Холла) датчик положения коленвала обладает дополнительной функцией распределения зажигания в камеры сгорания цилиндров.

Датчик Холла

Достаточно простой принцип работы датчика основан на возникновении напряжения за счет изменения магнитного поля. Без маховика с двумя сточенными зубьями этот прибор работать не будет.

Индуктивный

В отличие от предыдущих модификаций, магнитный датчик положения коленвала работает на основе электромагнитной индукции:

• вокруг прибора постоянно генерируется поле;
• напряжение для сигнала микропроцессору возникает только при прохождении участка венца маховика с отсутствующими зубцами.

Контроль положения вала – не единственная опция этого прибора, дополнительно он служит датчиком скорости вала.

Магнитный ДПКВ
