Функции развальных болтов в устройстве автомобиля

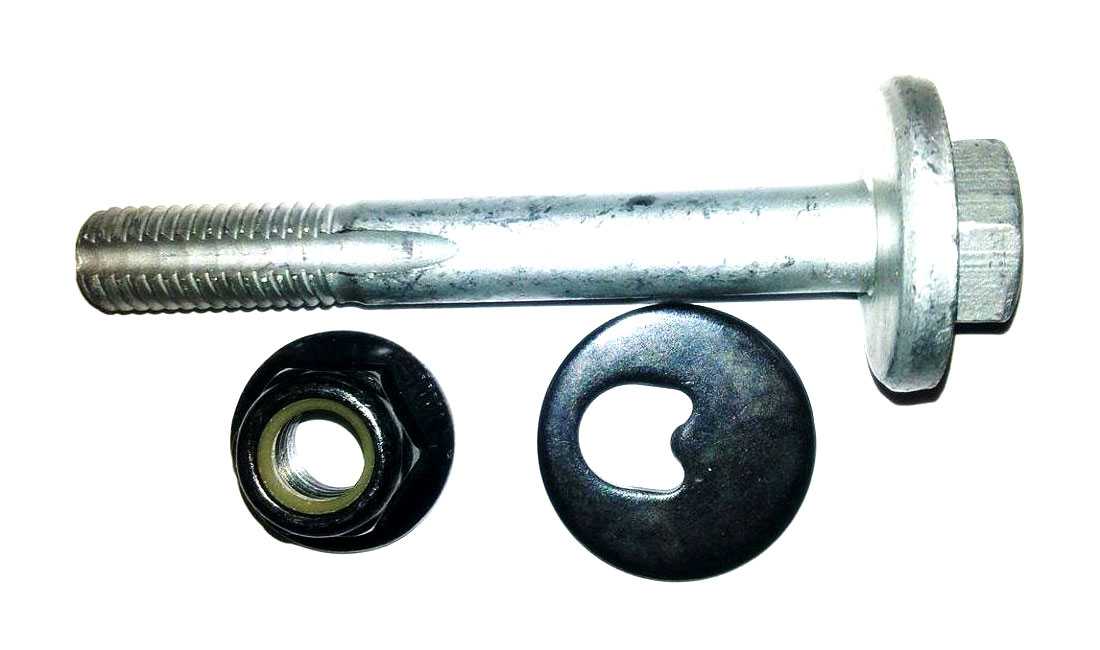

Развальные болты предназначены для фиксации развальной системы, угла наклона и регулировки стабилизации управляемых колес на скорости. Для примера можно привести наклонную вилку переднего колеса велосипеда или мотоцикла.  Именно этот наклон позволяет при управлении не клонить автотранспорт, когда отпускают руки с руля.

Когда угол наклона увеличивается, возрастает крен автомобиля – при повороте авто происходит уход наружного колеса немного вверх относительно кузова, внутреннее, напротив, уходит вниз. Многие современные машины лишены функции регулировки описываемых параметров, все предусмотрено в заводской конструкции. Популярные автомобили, которые имеют среди конструкционных особенностей развальные болты:

• Лада Приора — болт М1,25×60.
• Ниссан Патфайндер имеет такую конструкцию, что поменять сайлентблоки на задних рычагах возможно только при съеме подрамника. При демонтаже системы один из крепежных элементов упирается в бензобак.
• Регулировочные болты на Фольксваген Пассат Б6 имеют уменьшенный диаметр – 11 миллиметров.
• На Газель подойдет болт развальный некст – верхний регулировочный с шайбой (ГАЗ). В комплект входит 6 штук. Стоимость – от 456 рублей.
• На Мазды ставят эксцентриковые развальные метизы М12×85 или 12,5×87.

Особенности развальных болтов в автомобилях различных производителей

Владельцы автомобилей разных годов с различным пробегом сталкиваются с тем, что требуется демонтировать развальные болты. Не всегда такое мероприятие проходит гладко: мастера применяют соленую воду и на неделю оставляют для просушки на воздухе, но все равно оригинальный крепеж не выходит из втулок. Также не получается извлечь накрученный болт на гайке при помощи ударов молотка.

Например, автомобиль был куплен новым в автомобильном салоне, владелец решает произвести самостоятельную смазку узлов. В первый раз элементы вынимаются без проблем. Но в нашей стране в зимний период дорожные реагенты применяют в большом количестве. Несколько дней пребывания в соленой среде – оригинальные запчасти покрываются ржавчиной.

В таблице указаны данные по регулировке передних колес:

Поперечный угол наклона оси поворота необходим для самовыравнивания колес при небольшой скорости передвижения. Благодаря этой особенности, когда машина входит в поворот, оба колеса приспускаются относительно кузовной рамы. Если авто стоит на плоскости, то его передняя часть приподнимается и происходит дополнительная нагрузка элементов подвески и рулевой системы. По этой причине при начале движения под влиянием массы авто передние колеса стремятся занять исходную прямолинейную позицию. Наблюдают работу этого угла при вращении рулевого колеса от упорной позиции до упорной позиции. Соответственно, капот машины будет опускаться и приподниматься. Закладывают этот угол при сборке готовой конструкции транспортного средства, регулировка вручную не предусмотрена.

Привариваем гайку сваркой

Чаще всего случается, что максимально изнашивается даже не сама резьба, которая находится внутри детали, а место соединения со шляпкой. В результате происходит излом, и извлечение осложняется. Возникает вопрос: как выкрутить болт без шляпки? Для этого существует несколько методов, но наиболее популярно приваривание гайки, так как для этого требуется минимальное время и небольшое количество швов.

Итак, чтобы выкрутить болт с сорванной шляпкой понадобится сварочный аппарат, гайка, кусачки и немного мастерства. Берем гайку с помощью кусачек и прислоняем ее к обломку болта. Делать это точно по центру не нужно, эффективнее сместить детали относительно друг друга. Привариваем с помощью сварки гайку. Эти же кусачки используем для откручивания.

Существует еще один вариант с использованием сварки. Только вместо гайки используется некий рычаг — небольшой металлический штырь. Он приваривается под углом для более эффективного воздействия. Однако способ требует, во-первых, найти рычаг, что может усложнить задачу.

А во-вторых, в этом случае площадь контакта меньше и более локализована. Поэтому излом в месте соединения в этом варианте происходит чаще.

Высверливаем обломок

Самым трудоемким способом является высверливание сломанных болтов. Использовать его стоит только в крайних случаях, когда другие методы не подойдут. Это обусловлено несколькими причинами. Во-первых, необходима высокая точность проводимых работ, так как вероятность повреждения резьбы очень велика. Во-вторых, сломать болт будет не так уж и просто, потребует времени и нескольких размеров сверл.

Если навыка подобных работ нет, самым приемлемым вариантом будет использовать для начала тонкое сверло, а потом большего диаметра. Смыслом метода является выбор размера, который будет максимально близким к размеру шпильки. После проведенных работ обломок болта нужно удалить с помощью магнита.

Подготовка перед выворачиванием обломка

Первым этапом в ситуации, когда сломался болт, является очистка поверхности от грязи и смазочных материалов, чтобы была видна каждая мелочь и неровность поверхности. Благодаря этому часто можно увидеть заломыш в труднодоступном месте, благодаря которому появляется возможность выкрутить поврежденный болт практически без дополнительных усилий. Извлечь его в этом случае можно при помощи отвертки и молотка. Этот способ будет описан чуть ниже.

Вторым этапом оценивается характер излома, и определяется способ как достать сломанный болт. Выбор будет зависеть от того, в каком состоянии находится крепление и насколько удобно будет выкручивать крепление.

Лучшие способы выкручивания болтов

В зависимости от состояния поврежденного соединения, используется несколько способов того, каким образом можно выкрутить сломанный болт. Каждый из них будет рассмотрен чуть ниже

Однако особое внимание хочется уделить вопросу того, как открутить слизанный болт, ведь по факту он является лишь деформированным

Порой встречается такая ситуация: машину отдали на ремонт и, сделав все необходимое, вернули хозяину. Качество работы устроило и претензий не возникало до тех пор, пока не пришлось менять поставленную деталь. Однако, когда возникла нужда, при ближайшем рассмотрении, выясняется, что грани потеряли форму или болт настолько перетянут, что выкрутить без деформации головки его невозможно. Поэтому вопросом как снять слизанный болт задаются многие механики.

Самым доступным способом является подточка и приведение формы головки к размеру ключа для слизанного болта. Также возможна заточка отверстия для отвертки, чтобы выкручивание произошло без деформации деталей. Чтобы улучшить результат и уменьшить усилия, можно предварительно пропитать соединение раствором для снижения сопротивления при откручивании.

Почему ломается болт

Механизмы зачастую выходят из строя, поэтому требуют починки. Однако дополнительной сложностью процесса становится неожиданность — сломался болт! Эта неприятность не только портит настроение, но и увеличивает время ремонта. Стоит разобраться с причинами.

Второй причиной является прикипание, которое происходит из-за старости и изношенности соединения. Внешне это может быть незаметно, но во время работы мастер понимает, что выкрутить деталь крайне сложно, резьба просто не проворачивается.

К тому же если машину доверяли недобросовестному мастеру, то спустя время можно обнаружить, что у некоторых болтов слизаны грани. В результате выкрутить что-либо не представляется возможным, ведь если слизало грани болта, то хорошего контакта между инструментами не возникнет. Такое же положение возникает, если резьба сорвана — приходится придумывать альтернативные методы извлечения сломанного крепежа.

Плоская отвертка и молоток

Доступный метод, эффективный в том случае, если излом произошел выше резьбы и поверхность имеет неровный край. Тогда для извлечения понадобится простой набор инструментов, который найдется в любом гараже.

Очищенную поверхность внимательно изучаем и находим самый большой выступ на площади излома. Плоскую отвертку размещаем под углом, упирая в выбранное место. Для более надежной опоры можно воспользоваться керном, с помощью которого неровность углубляется. После этого несильными ударами аккуратно пытаемся провернуть резьбу. Если сразу сделать этого не получится, силу нужно постепенно увеличивать.

Однако стоит относиться крайне осторожно к этому методу, так как, во-первых, поверхность должна быть достаточно доступной для работы молотка. А во-вторых, нужно аккуратно рассчитывать силу удара, чтобы исключить момент повреждения соседних деталей

Вывинчиваем шпильку экстрактором

Если подручные способы не подойдут, стоит воспользоваться специализированным инструментом. Он называется экстрактором, обычно продается целым набором. Открутить болт со слизанными гранями можно также с его помощью.

Для начала нужно с помощью керна отметить центр. Это необходимо для того, чтоб во время сверления не происходило изменения траектории. Выбираем сверло с диаметром меньше шпильки, но соответствующее экстрактору. Делаем отверстие и вставляем экстрактор.

Откручивать болт стоит крайне осторожно, так как целостность резьбы уменьшилась, что может привести к излому

Если болт сломался выше поверхности

В этой ситуации сначала можно попробовать открутить болт пассатижами или разводным ключом. Если таким способом выкрутить не получилось, то можно болгаркой немного разрезать болт так, чтобы получилось отверстие под плоскую отвертку и уже потом отверткой выкрутить болт, иногда отверстие под отвертку можно сделать зубилом.

Читать также: Сетки арматурные сварные тяжелые

Так же, если есть такая возможность, можно приварить с торчащему куску болта другой болт или какой-нибудь изогнутый металлический прут и за него открутить. Некоторые даже не приваривают, а приклеивают агрессивным клеем, но этот вариант не всегда срабатывает.

Наиболее типичные ситуации облома

Болт может оборваться по-разному. Самый легкий случай, когда он ломается заподлицо с деталью. В этом случае особых проблем в том, как высверлить болт не будет. Но, тем не менее, необходимо будет выполнить некоторые подготовительные мероприятия, которые позволят без особого труда извлечь оставшуюся часть. А заключаются они в следующем:

1. Самое главное настроить себя на то, что высверлить сломанный болт, не повредив резьбу, можно только, если приложить максимум терпения и спокойствия. Спешка в этом случае главный враг
2. Прежде всего, необходимо использовать средство для быстрого откручивания ржавых болтовых соединений. На рынках их присутствует великое множество. Но подавляющее количество таких средств абсолютно бесполезно. Уважающий себя автолюбитель и слесарь, всегда должен иметь в запасе средство для откручивания гаек и болтов проникающего действия, в котором присутствую такие вещества, имеющие свойства проникать в любые соединения. Рекомендации по выбору можно получить в любом известном автосервисе. Наиболее эффективны смазки на основе дисульфида молибдена и графита.
3. Далее можно попробовать один из самых простых вариантов, как высверлить сломанный болт без особых проблем. Для этого необходимо тонким сверлом и низко оборотистой дрелью, высверлить паз под отвертку.
4. В любом хозяйственном магазине можно приобрести газовую горелку для откручивания болтов. Если такая горелка есть, то с ее помощью необходимо слегка прогреть саму деталь таким способом чтобы оставшийся кусок не нагревался. При этом рядом должен быть огнетушитель.
5. Затем попробовать отверткой с воротком начинать потихоньку расшатывать остаток болта. Если болтовое соединение не старое, то кусок должен открутиться.

А вот как правильно высверлить болт, если он сломался внутри гнезда, знают не многие. Обычно такие поломки бывают при закручивании шпилек головки цилиндров автомобильного двигателя. В этом случае нужны некоторые навыки при пользовании дрелью и метчиком.

Подготовительные мероприятия такие же, как и в предыдущем варианте. Затем перед тем, как высверлить обломившийся болт, необходимо залить в отверстие жидкость для быстрого откручивания и оставить до полного проникновения в соединение на 2-3 часа.

Читать также: Как мультиметром проверить конденсатор на микрофарады

Затем при помощи мало оборотистой дрели и сверла диаметром в два раза меньше чем болт, точно по центру, без наклона и с малыми оборотами осторожно просверливают отверстие глубиной до одной трети от общей длины обломка. При помощи метчика с левой резьбой, нарезают резьбу на всю глубину отверстия

Затем вкручивается высокопрочный болт с такой же резьбой. При помощи накидного ключа с воротком, слегка постукивая и вращая болт, вынимают оставшуюся часть болта.
