Датчик абсолютного давления: проверка, признаки неисправности

Роль датчика высокого давления в системе кондиционирования

Представленная система отличается наличием самых разнообразных узлов, позволяющих обеспечивать бесперебойную подачу охлажденного воздуха в салон машины. Одним из ключевых элементов системы климат-контроля является датчик с маркировкой G65.

Он предназначен в первую очередь для того, чтобы предохранять систему от поломок, вызванных избыточным давлением. Дело в том, что представленная система поддерживается в работоспособном состоянии при наличии среднего рабочего значения в контуре высокого давления, в зависимости от температурного режима. Так, при температуре в 15-17 С, оптимальное давление составит порядка 10-13 кг/см2.

Из курса физики известно, что температура газа находится в прямой зависимости от его давления. В конкретном случае в роли газа выступает хладагент, к примеру, фреон. При росте температуры, давление в системе климат-контроля начинает расти, что нежелательно. В этот момент начинает срабатывать ДВД. Если ознакомиться со схемой системы кондиционирования автомобиля, становится ясно, что этот датчик привязан к вентилятору, посылая в нужный момент сигнал для его отключения.

Циркуляция и поддержание рабочего давления хладагента в рассматриваемой системе осуществляется благодаря компрессору, на котором установлена электромагнитная муфта. Это приводное устройство обеспечивает передачу крутящего момента на вал компрессора от двигателя авто, посредством ременной передачи.

Работа электромагнитной муфты – результат действия рассматриваемого датчика. Если давление в системе превысило допустимый параметр, датчик посылает сигнал на муфту компрессора и последний перестаёт работать.

Кроме всего прочего, при появлении сбоев в работе того или иного узла системы, может возникнуть ситуация, когда в контуре высокого давления, этот рабочий показатель начнёт приближаться к аварийному значению, что может привести к серьезным последствиям.

Как только возникли подобного рода обстоятельства, в работу вступает всё тот же ДВД.

Как проверить ДМРВ частотного типа

Выкрутите два винта (один вверху и один внизу) с помощью гаечного ключа на 10 мм.
Снимите датчик.
Собирать в обратном порядке.

Перед покупкой нового расходомера обратите внимание на маркировку старого. Желательно покупать товар с такой же маркировкой, это гарантия его совместимости с ЭБУ автомобиля

Самое главное — не забыть адаптировать новый расходомер после замены. Для этого отключите отрицательную клемму АКБ на несколько минут для выставления данных в ЭБУ.
В некоторых моделях автомобилей это невозможно сделать в гаражных условиях, придется обращаться в сервисный центр со специальным диагностическим оборудованием.
Чтобы продлить срок службы датчика массового расхода воздуха, следуйте приведенным ниже рекомендациям:
Заменить воздушный фильтр.вовремя, чтобы свести к минимуму засорение расходомера.
Контролируйте техническое состояние двигателя, своевременно проводите технические осмотры, меняйте и заливайте только качественное моторное масло.

Если автомобиль имеет большой пробег, необходимо проверить компрессию двигателя — износ или налет поршневых колец, сальников клапанов приведет к попаданию масла во впускную систему. Это предотвратит образование масляных отложений на термисторах.

Проверить состояние системы вентиляции картера. Это особенно актуально для двигателей, у которых выпускной канал картера подключен перед расширительным клапаном. Проверьте состояние маслоуловителя под клапанной крышкой.
Установка системы ДМВР в дизельные двигатели новая. Это связано с усовершенствованием последних и внедрением более сложных, но эффективных систем мониторинга.
Вентиляционное отверстие выполняет несколько важных функций:
Уменьшает дымность в двигателях с турбонаддувом.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P2008 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

Audi (Ауди а4, Ауди а6, Ауди q7)
Chevrolet (Шевроле Каптива, Кобальт, Круз)
Chrysler (Крайслер Пацифика)
Dodge (Додж Джорней)
Ford (Форд Галакси, Мондео, Фокус, C-Max, S-Max)
Jeep
Land Rover (Ленд Ровер Фрилендер)
Mazda (Мазда 3)
Mercedes
Nissan (Ниссан Жук, Ноут)
Opel (Опель Инсигния, Корса)
Skoda (Шкода Октавия)
Ssangyong (Саньенг Актион, Кайрон)
Subaru
Toyota (Тойота Авенсис)
Volkswagen (Фольксваген Джетта, Пассат, Туарег, Тигуан)
Volvo (Вольво s40, s80, v50)

С кодом неисправности Р2008 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0010, P0243, P0245, P0444, P200A, P2004, P2011, P2015, P2017.

Утечки во впускном коллекторе

Если ваши шланги в порядке, проблема может быть с впускным коллектором. Прокладка впускного коллектора время от времени пропускает, вызывая подсос воздуха. Она расположена между головкой блока цилиндров и коллектором.

Для проверки герметичности впускного коллектора установите автомобиль на ручник. Запустите двигатель и дайте ему поработать на холостом ходу несколько минут.

Нанесите мыльный раствор в области между впускным коллектором и головкой блока цилиндров или у основания карбюратора. Прислушайтесь к звуку, исходящему от двигателя. Если он сглаживается, то подсос воздуха происходит на впускном коллекторе и требует ремонта.

Явные признаки, что двигатель подсасывает воздух, как обнаружить и устранить своими руками

Здравствуйте, уважаемые читатели!

Думаю вы в курсе как вкратце работает инжектор. Он делает автоматически воздушно топливно смесь. Благодаря датчикам, система работает идеально. Если датчик выходит из строя, происходит нарушение работы системы, двигатель начинает «троить».

А если все датчики работают исправно, а двигатель все равно не правильно, что это может быть?

Самая популярная причина, это подсос воздуха в систему.

Воздух, который не проходит через ДМРВ называется неучтенным. Соотвественно, двигатель уже не будет работать исправно.

Признаками того, что двигатель подсасывает воздух является:

1. Нестабильная работа на холостых оборотах.

2. Провалы при начале движения.

3. Тяга стала хуже.

4. Повысился расход топлива.

5. Может гореть Чек.

Как правило, главным признаком является нестабильная работа мотора на холостом ходу.

Как самостоятельно найти в каком месте происходит подсос воздуха?

Есть специальное оборудование, называется прибор дымогенератор. Его принцип в том, что в систему запускают дым под давлением и он начинает выходить из места, где система не герметична.

Чаще всего, это происходит в местах установки форсунок или датчиков. Как правило, проблема решается заменой уплотнительных колец. Они со временем деревенеют и начинается подсос воздуха.

Дымогенератор можно не покупать, его достаточно легко сделать своими руками. Смотрите, что нам для этого понадобится:

Пластмассовый контейнер, сигарета, два соска от бескамерки, компрессор для накачки колес, шланг.

Врезаем в контейнер с двух сторон соски от бескамерки. С одной стороны оставляем золотник.

Второй шланг подсоединяем к впускному коллектору:

ДМРВ следует снять и закрыть подачу воздуха. Для этого можно использовать что угодно, скажем пакет. В этом случае использовали баллон.

Теперь поджигаем сигарету и вставляем ее в шланг, закрываем крышкой и включаем компрессор:

Остается смотреть откуда пойдет дым:

Таким образом, вы точно будете знать, в каком конкретно месте происходит подсос воздуха, где произошла разгерметизация.

Устраняем неисправность, снова проверяем дымогенератором и радуемся, что самостоятельно отремонтировали автомобиль.

К чему приводит неисправность?

Нельзя сказать, что повреждение расходомера сразу же приведет к критическим последствиям, но если проблема игнорируется, долгосрочная операция двигателя с неправильно сформированным топливно-воздушным смесью приведет к быстрому потреблению элементов группы поршней цилиндров. И при добавлении нескольких факторов детонации могут быть добавлены к двигателю и даже его «тонущиеся».

Например, если двигатель работает на богатой смеси, двигатель быстро перегревается в результате масляной конденсации.

Поврежденный датчик MAF из-за ухудшения чистоты выхлопной выхлопки также влияет на снижение жизненного катализатора, фильтра для твердых частиц и обычно выхлопной системы.

Устройство и принцип работы датчика G65

Что же представляет из себя это нехитрое устройство? Познакомимся с ним поближе.

Как в любом другом датчике подобного рода, в G65 реализован принцип преобразования механической энергии в электрический сигнал. В конструкции этого микромеханического устройства предусмотрена мембрана. Она является одним из ключевых рабочих элементов датчика.

Степень прогиба мембраны, в зависимости от оказываемого на неё давления, учитывается при формировании выходного импульса, посылаемого в центральный блок управления. Блок управления считывает и анализирует входящий импульс в соответствии с заложенными характеристиками, и вносит изменения в работу узлов системы, посредством электрического сигнала. К представленным узлам системы, в данном случае можно отнести электромуфту кондиционера и электровентилятор.

Стоит также отметить, что в современных ДВД зачастую вместо мембраны используют кристалл кремния. Кремний, в силу своих электрохимических свойств, имеет одну интересную особенность: под действием давления, этот минерал способен изменять электрическое сопротивление. Действуя по принципу реостата, этот кристалл встроенный в плату датчика, позволяет посылать необходимый сигнал в регистрирующее устройство блока управления.

Рассмотрим ситуацию, когда срабатывает ДВД, при условии, что все узлы представленной системы исправны и работают в штатном режиме.

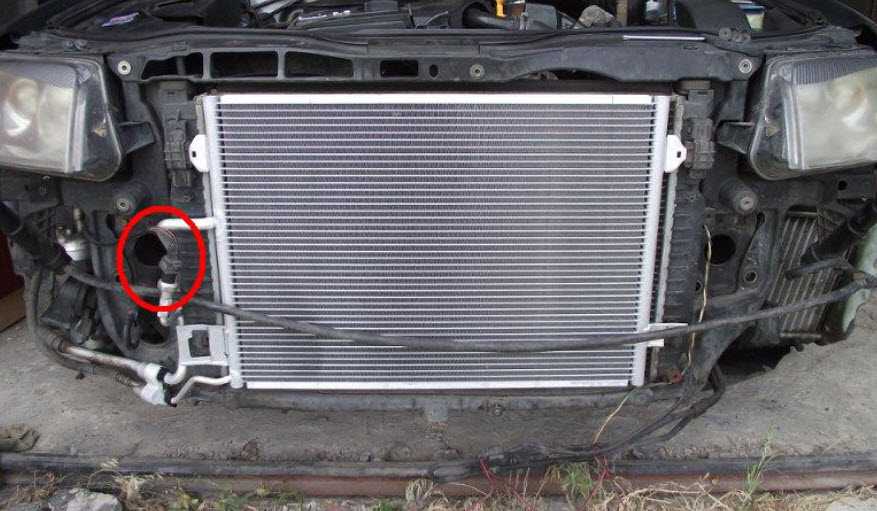

Как уже уточнялось выше, данный датчик располагается в контуре высокого давления системы. Если приводить аналогию с любой замкнутой системой подобного рода, можно сказать, что он монтируется на «подаче» хладагента. Последний нагнетается в контур высокого давления и, проходя через узкую магистраль, постепенно сжимается. Давление фреона растёт.

В данном случае начинают проявлять себя законы термодинамики. Вследствие высокой плотности хладагента, его температура начинает расти. Чтобы избавиться от этого явления, устанавливается конденсор, внешне схожий с радиатором охлаждения. Он, при определённых режимах работы системы, принудительно обдувается электровентилятором.

Итак, когда кондиционер выключен, давление хладагента в обоих контурах системы выровнено и составляет порядка 6-7 атмосфер. Как только включается кондиционер, в работу вступает компрессор. Нагнетая фреон в контур высокого давления, его значение доходит до рабочих 10-12 бар. Это показатель планомерно растет, и избыточное давление начинает воздействовать на пружину мембраны ДВД, замыкая управляющие контакты датчика.

Импульс от датчика поступает в блок управления, который посылает сигнал к вентилятору охлаждения конденсора и электромуфте привода компрессора. Таким образом, компрессор выводится из зацепления с двигателем, прекращая нагнетать хладагент в контур высокого давления, и перестаёт работать вентилятор. Наличие датчика высокого давления позволяет поддерживать рабочие параметры газа и стабилизировать работу всей замкнутой системы в целом.

Датчик абсолютного давления во впускном коллекторе

Для начала стоит отметить, что в большинстве случаев, обзывать этот датчик датчиком абсолютного давления не совсем корректно, так как его задача не только измерить абсолютное давление в коллекторе, но а также и атмосферное (барометрическое) давление вне коллектора. Поэтому его с таким же успехом можно назвать и датчиком барометрического давления.

Для чего это необходимо?

Дело в том, что в разных местах нашей планеты атмосферное давление не одинаково. Да и в одном и том же месте давление с течением времени изменяется.

А при разном давлении изменяется и плотность воздуха, что приводит и к изменению массы воздуха на один и тот же объем. А это уже совершенно различные условия работы двигателя, и эту ситуацию блок управления двигателем должен учитывать, чтобы корректно управлять всё тем же двигателем.

При включении зажигания ЭБУ первым делом оценивает барометрическое давление. Так как пока двигатель не запущен, то давление в коллекторе равняется атмосферному. Именно этот момент позволяет избежать установки дополнительного датчика давления, который бы измерял барометрическое давление.

Ещё раз повторюсь — величина барометрического давления является очень важным измерением для нормальной работы системы управления двигателем!

Именно поэтому в мануалах по эксплуатации автомобиля указывается требование — при движении в горной местности или, наоборот, когда Вы едите с возвышенности, допустим, к морю, то необходимо периодически останавливать двигатель, чтобы ЭБУ определил новые значения барометрического давления.

Но кто из водителей будет останавливать двигатель, только из-за того, что так написано в книжке по эксплуатации? Да и кто, вообще, их читает?

Поэтому в ЭБУ закладывают алгоритмы перепроверки барометрического давления, которые работают и без остановки двигателя. Обычно это происходит при большой нагрузке на двигатель и при почти максимально открытой дроссельной заслонке.

Вот давайте посмотрим на приведенные графики. До резкого и полного нажатия педали газа, барометрическое давление составляет 98 кПа

Далее мы резко нажимаем педаль газа до упора и блок управления делает перезамеры барометрического давления. Оно теперь составляет 97 кПа

К чему это всё я описывал?

А чтобы подвести к первому заблуждению об этом датчике.

Большинство при проверке датчика абсолютного давления обращает внимание только на давление в коллекторе! Оно и понятно — датчик же абсолютного давления, значит и проверять необходимо абсолютное давление. Логика, в принципе, понятна, но имея уже какой-никакой опыт, я могу утверждать на основании своей личной статистики, что в подавляющем числе случаев неисправностей датчика абсолютного давления, проблемы вылезают как раз в некорректном измерении барометрического давления. Хотя абсолютное давление в этот момент не вызывает вопросов

Хотя абсолютное давление в этот момент не вызывает вопросов.

У меня таких проблемных графиков много и все я их выкладывать не буду, конечно. Но для примера парочку покажу. Вот барометрическое давление 112 кПа. Встречал показания и 115 кПа. Хотя максимальное давление на планете было официально зарегистрировано, по-моему, 108 кПа.

Поэтому датчик явно и нагло врет

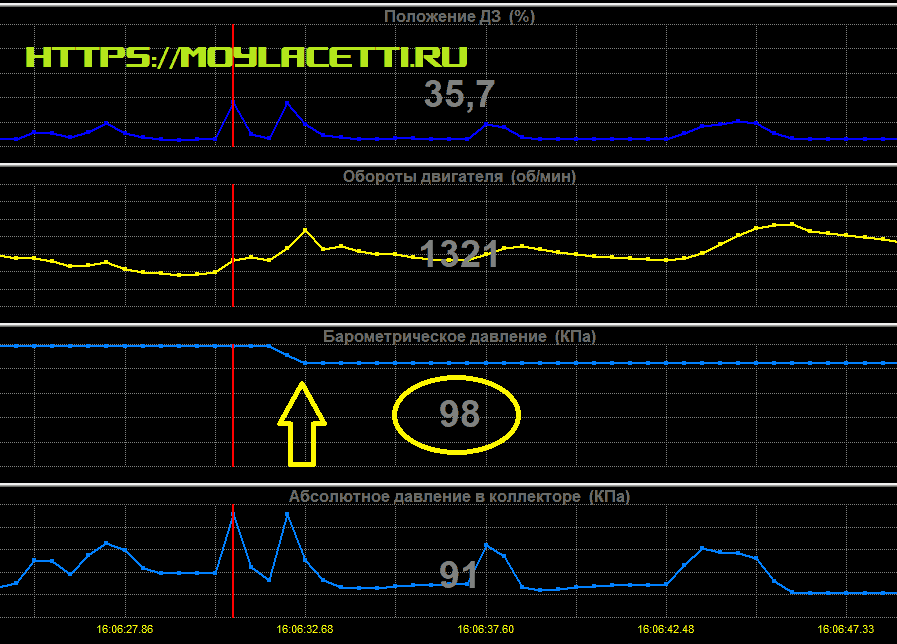

Вот другой пример. Автомобиль едет по обычной дороге и показания барометрического давления составляют 98 кПа.

Но спустя пару секунд, давление падает до 84 кПа

Давление упало на 14 кПа! Такое может быть в реальности?

Конечно же нет. Датчик явно дает неверные показания. Хотя к абсолютному давлению в коллекторе претензий нет.

В общем, вывод первый — датчик абсолютного давления служит не только для измерения абсолютного давления, но и для измерения барометрического давления. Причём довольно часто проблемы проявляются именно в замерах барометрического давления, что приводит к проблемам в работе и пуске двигателя.

Второй вывод — датчик абсолютного давления измеряет давление в коллекторе! Если на последнем графике абсолютное давление составляет 28 кПа, то это и есть давление 28 кПа, но никак ни разрежение и, уж тем более, не вакуум, как часто можно встретить это описание в интернете. Это давление!

Ну теперь плавно перейдём к третьему и самому главному выводу. Для чего нужен датчик абсолютного давления и от чего зависят его показания.

Виды и принцип работы расходометров

Датчик массового расхода воздуха относится к термоанемометрическим устройствам.

Основные виды, которые применяются на автомобилях:

Пленочные с аналоговым и цифровым сигналом.
Проволочные (нитевые) аналоговые.
Частотный ДМРВ. Уже ставиться на большинство современных авто, сошедших с конвейера.

Расходомеры с трубкой Пито (лопаточного типа) не рассматриваются из-за устаревшей конструкции.

Принцип работы первых двух типов устройств схож между собой и основан на изменении показаний напряжения, подаваемого на нагревательные элементы (нити или пленку). Эти изменения отслеживает ЭБУ и выполняет расчеты для формирования топливно-воздушной смеси. Дальше подробней.

Проволочные ДМРВ

Применяются на большинстве современных автомобилях. В таких устройствах ключевую роль играют терморезисторы – две вольфрамовые или платиновые нити диаметром 0.07 мм, на которые подается напряжение с определенной силой тока в результате они нагреваются, а также термистор (датчик температуры), но он предусмотрен не везде.

Одна нить закрыта от потока воздуха, а вторая, при отрытой дроссельной заслонке, наоборот, обдувается и активно охлаждается.

Чтобы выровнять показания температур терморезисторов на открытую нить подается больший ток.

ЭБУ учитывает разницу показаний напряжения между нитями, интенсивность их охлаждения и по ним рассчитывает объем приходящего воздуха и уже в соответствии с этим рассчитывает нужное количество подаваемого в цилиндры топлива.

У проволочных ДМРВ есть несколько существенных недостатков: со временем они загрязняются или изнашиваются.

Для решения первой проблемы конструкторы разработали режим самоочистки. Он предусматривает кратковременный (чтобы не разрядить АКБ) разогрев нити до 1000-1100С на заглушенном моторе. При такой температуре все отложения сгорают.

При износе терморезисторов датчик меняют.

Пленочные расходометры

Конструктивно такие датчики отличаются от первых, хотя принцип их работы во многом одинаков.

Вместо чувствительного нитевого терморезистора здесь установлен керамический нагревательный элемент с платиновым напылением или полупроводниковая пленка.

Место расположения пленочного устройства остается прежним, а сам керамический элемент имеет несколько слоев-резисторов каждый из которых выполняет свою функцию: датчик температуры, нагревательный, два терморезистора.

Важное преимущество такого датчика в том, что он замеряет температуру не только входящего, но и отражающего воздуха. Также устройство меньше подвержено загрязнению

Стоит отметить, что в современных устройствах выходное сигнальное U передается не только в аналоговом режиме, но и в цифровом, это ускоряет обработку данных.

Частотный ДМРВ

Изделие компании General Motors устанавливалось на первых ВАЗ 2109 и работало в паре с ЭБУ Январь 4. Характеризуется надёжностью и долгим сроком службы.

Принцип работы основан не на изменении постоянного напряжения, а на изменении частоты выходного сигнала переменного U. Когда частота большая – это указывает на большой расход воздуха, низкая частота – малый расход воздуха.

Основное преимущество частотного расходометра – стабильная передача данных на ЭБУ при падении напряжения в цепи (плохой контакт, окисление и т.д.).

Представим, что в разъемах окислились контакты. Тогда выходной сигнал 1.02V уменьшится и к контролеру придет, к примеру, 0.9V. Это не критично, но на расход топлива в сторону увеличения повлияет.

В частотном датчике скачки напряжения никак не влияют на работу ЭБУ. Окисление контактов никак не изменит частоту сигнала, а значит 100% выходных данных дойдет до адресата, т.е. контролера (ЭБУ).

Ремонт при ошибке p0118

При выявлении в памяти электронного блока управления OBD p0118 необходимо выполнить следующие действия:

Включить зажигание в автомобиле, однако двигатель не запускать.
Подключить к разъему электронного блока управления диагностический прибор для сканирования ошибок и получения информации о внутренний параметрах автомобиля. В зависимости от установленного на нем программного обеспечения нужно выбрать меню «Температура охлаждающей жидкости».
Если температура охлаждающей жидкости по показаниям прибора составляет менее +135°С, то в случае, если в памяти ЭБУ нет других ошибок, необходимо проверить цепь заземления датчика (схему электропроводки нужно смотреть в мануале) на наличие неисправностей в проводке либо каких-либо соединений. Заодно имеет смысл проверить контакты непосредственно датчика температуры.
Отсоединить колодку (фишку) с проводами от датчика температуры антифриза. В случае, если прибор указывает, что температура охлаждающей жидкости выше, чем -42°С, то это означает, что сигнальный провод датчика замкнут на «массу, либо неисправен блок управления двигателем.
Если при аналогичных условиях диагностический прибор показывает, что температура охлаждающей жидкости ниже -42°С, то в этом случае, скорее всего, неисправен датчик температуры, и соответственно, он подлежит замене. Однако перед заменой его нужно дополнительно проверить.

Куда смотреть при возникшей ошибки р0118

Имеет смысл проверить состояние самого датчика и его проводки по следующему алгоритму:

Обрыв проводов датчика на фишке

Отключить разъем датчика и проверить его состояние. Зачастую от высокой температуры и просто от времени пластмассовый крепеж на датчике пересыхает и начинает рассыпаться. Это может привести к плохому контакту.
На многих датчиках температуры охлаждающей жидкости (в частности, на тех, которые устанавливают на современные автомобили ВАЗ) на корпусе разъема с внешней стороны имеется фиксатор («ушко»). Он может попросту отломиться, и соответственно, фишка на контакте датчика не будет зафиксирована, что приведет к потере электрического контакта. И даже если фишка будет на месте, то через образовавшиеся щели внутрь контакта может попадать влага и грязь, тем самым ухудшая контакт.
Проверить, приходит ли на датчик температуры питание от электронного управления, равное 5 Вольт. Сделать это можно с помощью мультиметра. Для этого нужно включить зажигание (двигатель можно не запускать).
Проверить наличие ржавчины и мусора на контактах в разъеме и на датчике. При их наличии обязательно нужно почистить контакты (лучше с использованием очистителя).
Демонтировать датчик температуры охлаждающей жидкости с его посадочного места и визуально осмотреть (повреждения недопустимы). Если он грязный, его необходимо почистить. Далее его нужно проверить при помощи мультиметра одним из трех методов.
«Прозвонить» при помощи мультиметра провода, идущие от датчика температуры антифриза до ЭБУ. Очень часто причиной возникновения ошибки р0118 является именно обрыв одного или обоих проводов датчика. Если обнаружен обрыв — провод необходимо заменить. Что касается пинов на блоке управления, то у каждой машины своя электронная схема, номера контактов необходимо уточнять в мануале.
Измерить сопротивление изоляции между двумя провода датчика температуры охлаждающей жидкости. Если оно близко к нулю, то имеет место короткое замыкание. В этом случае можно попробовать найти место повреждения изоляции и для ремонта воспользоваться термостойкой изоляционной лентой либо термоусадкой. Однако поврежденные провода все же лучше заменить на новые.
Измерить сопротивление между каждым проводом и «массой». Если соответствующее значение будет близко к нулю, то имеет место короткое замыкание на корпус. Тут действия аналогичные предыдущему пункту. Поврежденный провод желательно заменить на новый.

Если не проверять проводку, а просто заменить датчик, надеясь что вся проблема именно в нем, то часто ожидания не оправдаются, и вы потратите зря деньги, ведь зачастую проблема кроется именно в повреждении проводов либо разъема!

По окончании ремонтных работ не забывайте удалить информацию об ошибке из памяти ЭБУ иначе она будет висеть до прохождения полного цикла ее фиксации.

Заключение

Ошибка OBD p0118 не является критической, и при ее появлении автомобилем можно пользоваться. Однако необходимо учитывать, что при этом двигатель будет работать в аварийном режиме. В частности, возрастет нагрузка на систему очистки выхлопа, систему EGR, будут наблюдаться проблемы с запуском холодного двигателя, машина потеряет мощность и немного возрастет потребление топлива. Поэтому с диагностикой и ремонтом лучше не затягивать.

Как проверить датчик абсолютного давления
