Ford focus с 2018 года, ремонт антиблокировочной системы инструкция онлайн

Основные виды

Датчик ABS считается первостепенной измерительной деталью антиблокировочной системы.

Состоит устройство из:

Измерителя, размещаемого стационарно возле колеса;
Индукционного кольца (индикатора вращения, импульсного ротора), устанавливаемого на колесо (ступицу, подшипник ступицы, ШРУС).

Датчики выпускаются в двух исполнениях:

Прямые (торцевые) цилиндрической формы (стержня) с импульсным элементом на одном конце и разъёмом на другом;
Угловые с разъёмом сбоку и металлическим или пластиковым кронштейном с отверстием для крепёжного болта.

Выпускается два вида датчиков:

Пассивные — индуктивные;
Активные — магниторезистивные и на основе элемента Холла.

ABS позволяет сохранить управляемость и значительно повысить устойчивость при экстренном торможении

Пассивные

Выделяются простой системой работы, при этом достаточно надёжные и имеют большой срок действия. Не нуждаются в подключении к питанию. Индуктивный датчик по сути это индукционная катушка из медной проволоки, в середине которой размещён стационарный магнит с металлическим сердечником.

Измеритель расположен сердечником к импульсному ротору в виде колеса с зубцами. Между ними выставлен определённый зазор. Зубцы ротора имеют форму прямоугольника. Проём между ними равен или чуть более ширины зубца.

В то время когда транспорт находится в движении при прохождении зубцов ротора около сердечника магнитное поле, проникающее сквозь катушку, постоянно изменяется, образуя в катушке переменный ток. Частота и амплитуда тока находятся в прямой зависимости от скорости движения колеса. На основе обработки этих данных блок управления отдаёт команду магнитным клапанам.

Статья в тему: Как самому проверить реле бензонасоса

Минусами пассивных датчиков является:

Относительно большие габариты;
Слабая точность показаний;
Начинают функционировать при наборе автомобилем скорости более 5 км/ч;
Срабатывают при минимальном вращении колеса.

Из-за частых ошибок на современных автомобилях устанавливаются крайне редко.

Магниторезистивные

Работа базируется на свойстве ферромагнитных материалов менять электрическое сопротивление при воздействии на них неизменного магнитного поля.

Часть датчика контролирующая изменения выполнена из двух или четырёх слоёв железоникелевых пластин с нанесёнными на них проводниками. Часть элемента установлена в интегральную схему, считывающую изменения сопротивления и образующую контрольный сигнал.

Импульсный ротор, представляющий собой местами намагниченное пластиковое кольцо, жёстко закреплён на ступице колеса. Во время эксплуатации намагниченные участки ротора изменяют среду в пластинах чувствительного элемента, что фиксируется схемой. На её выходе образуются импульсные цифровые сигналы, поступающие в блок управления.

Подобный вид устройства контролирует скорость, курс вращения колёс и момент их полной остановки.

Магниторезистивные датчики фиксируют смену вращения колёс автомобиля с большой точностью, повышая эффективность действия систем обеспечения безопасности.

На основе элемента Холла

Этот тип датчиков ABS функционирует базируясь на эффекте Холла. В плоском проводнике, помещаемом в магнитное поле, образуется поперечная разница потенциалов.

Эффект Холла — появление поперечной разности потенциалов при помещении в магнитное поле проводника с постоянным током

Этим проводником является пластина из металла квадратной формы, помещённая в микросхему, которая включает в себя интегральную схему Холла и контрольную электронную систему. Датчик размещён с противоположной стороны от импульсного ротора и имеет вид колеса из металла с зубцами или кольца из пластика местами намагниченного, жёстко закреплённого на ступице колеса.

Схема Холла непрерывно образует сигнальные всплески определённой частоты. В состоянии покоя частота сигнала сводится к минимуму или затихает совсем. Во время движения проходящие мимо чувствительного элемента намагниченные участки или зубцы ротора вызывают изменения тока в датчике, фиксируемые отслеживающей схемой. На основании полученных данных формируется выходной сигнал, поступающий в блок управления.

Датчики данного типа производят замеры скорости с начала движения машины, отличаются точностью замеров и надёжностью функций.

Система АБС: назначение и особенности

Перед тем, как рассматривать ABS, что это такое и как устроена система, необходимо разобраться с основным назначением и функциями. Начнем с того, что на панели приборов большинства авто при включении зажигания кратковременно загорается индикатор «ABS». Также при резком нажатии на педаль тормоза удается ощутить характерную вибрацию педали. Все это указывает на наличие и работоспособность указанной системы на машине.

Так вот, ABS или антиблокировочная система не позволяет колесам блокироваться при активном торможении. Такая система позволяет избежать полной потери управляемости в случае блокировки управляемых колес. Если точнее, АБС – это система, позволяющая управлять давлением в тормозных магистралях.

Начнем с того, что автомобиль без АБС с нажатой педалью тормоза и на полностью заблокированных колесах просто скользит, не реагируя на руль. Чтобы получить возможность управлять машиной, следует отпустить педаль тормоза и частично разблокировать колеса, позволив им вращаться.

Автогонщики и водители-профессионалы хорошо знают эту особенность, практикуя на автомобиле без АБС так называемый прием импульсного (ступенчатого) торможения. Весь прием сводится к тому, что водитель быстро нажимает и затем слегка приотпускает педаль тормоза, тем самым блокируя колеса для торможения, однако, не допуская полной блокировки, чтобы не произошло потери управляемости.

Само собой, обычный водитель, а не опытный профессионал при экстренном торможении испытывает моментальный испуг и сильно нажимает на тормоз. При этом машина без АБС становится попросту неуправляемой, вращение рулем во время торможения не позволяет изменить траекторию движения транспортного средства.

В такой ситуации теряется контроль над авто, не получается объехать препятствие, каким либо образом изменить траекторию движения авто при торможении и т.д. Естественно, все эти факторы долгое время оставались причиной многочисленных ДТП с серьезными последствиями.

Решить проблему была призвана система АБС. В двух словах, когда водитель сильно жмет на тормоз, система фактически имитирует работу гонщика-профессионала, который очень быстро нажимает и приотпускает тормоза. При этом электроника справляется с задачей намного быстрее и эффективнее по сравнению с человеком.

Вибрации, которые ощущаются при работе АБС на педали тормоза в виде «трещетки» и есть те самые импульсы-нажатия. Если точнее, как только система определяет, что колесо блокируется, она снижает давление в тормозной магистрали на данном колесе, чтобы позволить ему вращаться.

Пока водитель не отпустит педаль тормоза процесс блокировки и разблокировки колеса происходит непрерывно по несколько раз в секунду до момента, пока водитель не перестанет сильно жать на педаль. Система ABC настроена так, что антиблокировка ABS срабатывает только при активном торможении, то есть при легком подтормаживании ее работа зачастую не ощущается.

Еще следует добавить, что на авто с АБС машина при экстренном торможении имеет увеличенный тормозной путь по сравнению с моделями без такой системы в точно таких же условиях. Другими словами, ошибочно думать, что антиблокировочная система необходима для уменьшения тормозного пути. Главная ее задача — сохранить управляемость во время торможения, а также обеспечить равномерное и по возможности прямолинейное торможение.

Если же говорить о тормозном пути, все будет зависеть от покрытия. Например, если резко тормозить на сухом асфальте, АБС уменьшает тормозной путь, не позволяя колесам скользить. Если же тормозить на рыхлых поверхностях, на снегу или на льду, заблокированные без ABS колеса зарываются и тормозной путь меньше.

Однако, даже с учетом увеличения тормозного пути, именно АБС сохраняет возможность маневрирования и управления автомобилем, что зачастую намного важнее.

Способы проверки регулятора

Теперь перейдем к вопросу проверки девайса своими руками. Перед тем, как снять и проверить контроллер необходимо произвести диагностику состояния электроцепи — повреждение проводки считается одной из наиболее распространенных проблем. Так что вам необходимо знать, как прозвонить устройство и проверить сопротивление мультиметром. Прибор для диагностики необходимо подключить к контактам контроллера, после чего просто проверить значение сопротивления. Данная величина должна находиться в установленных пределах, которые должны быть указаны в сервисном мануале к автомобилю.

Если диагностика показала, что сопротивление не соответствует нормированному или это значение стремится к нулю, то вероятнее всего, в электроцепи имеется короткое замыкание.

Если сам контроллер функционирует в нормальном режиме без перебоев, то мультиметр должен выдать следующие значения:

сопротивление на переднем контроллере должно варьироваться в районе 7-25 Ом;
на заднем устройстве это значение должно составить примерно 6-24 Ом;
величина сопротивления изоляции должна быть не менее 20 кОм.

Большинство современных авто оборудуются системами самодиагностики. В данном случае проверку можно запустить на контрольной панели-приборке — где будут выданы определенные комбинации ошибок. Чтобы определить поломку, все коды необходимо расшифровать. Комбинации неисправностей различаются в зависимости от авто, поэтому при выполнении данной процедуры под рукой следует иметь сервисную книжку к машине.

Гидравлический электронный блок управления (HECU)

Гидравлический электронный блок управления (HECU) представляет собой интегрированный блок. В состав блока HECU входят следующие элементы:

гидравлический блок управления (HCU), который включает в себя алюминиевый блок, содержащий электромагнитные клапаны и электродвигатель насоса
электронный блок управления (ECU), который включает в себя печатную плату с микропроцессорами, встроенным программным обеспечением и электромагнитными катушками для управления электромагнитными клапанами, находящимися в блоке HCU

Блоки HCU и ECU являются обслуживаемыми элементами, однако ни один из этих блоков не подлежит ремонту.

Ремонт датчика своими руками

После проведения диагностики и обнаружения неисправного элемента устройство необходимо демонтировать для дальнейшего ремонта. Процесс его снятия аналогичен первому этапу мероприятий по замене датчика АБС и не представляет особой сложности.

Как починить: поэтапная инструкция

Закончив с демонтажем устройства, приступаем к ремонтным работам:

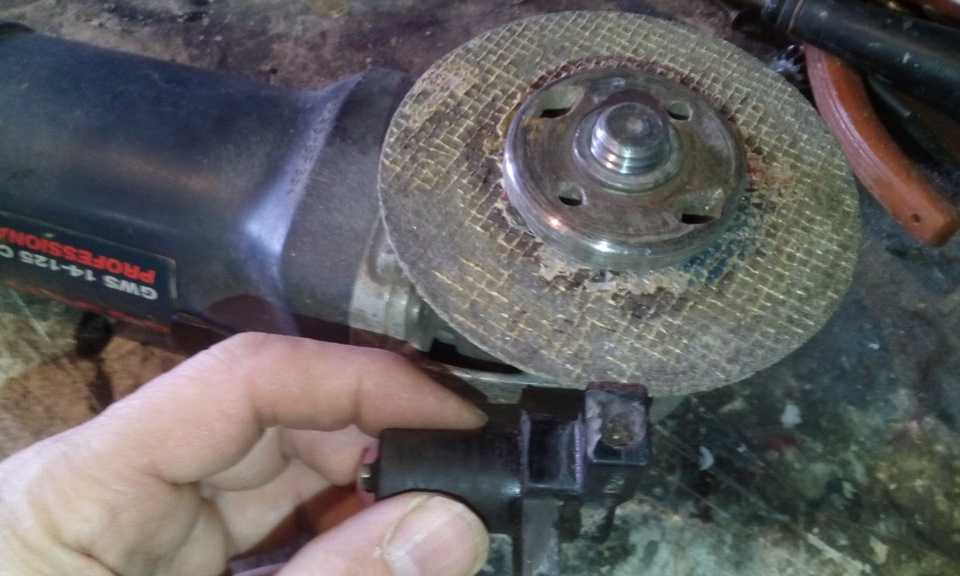

Разбираем датчик, отрезая ножовкой по металлу ту его часть, внутри которой находится измерительная катушка. Аккуратно пропиливаем корпус устройства по кругу, стараясь не повредить крепёжные элементы.

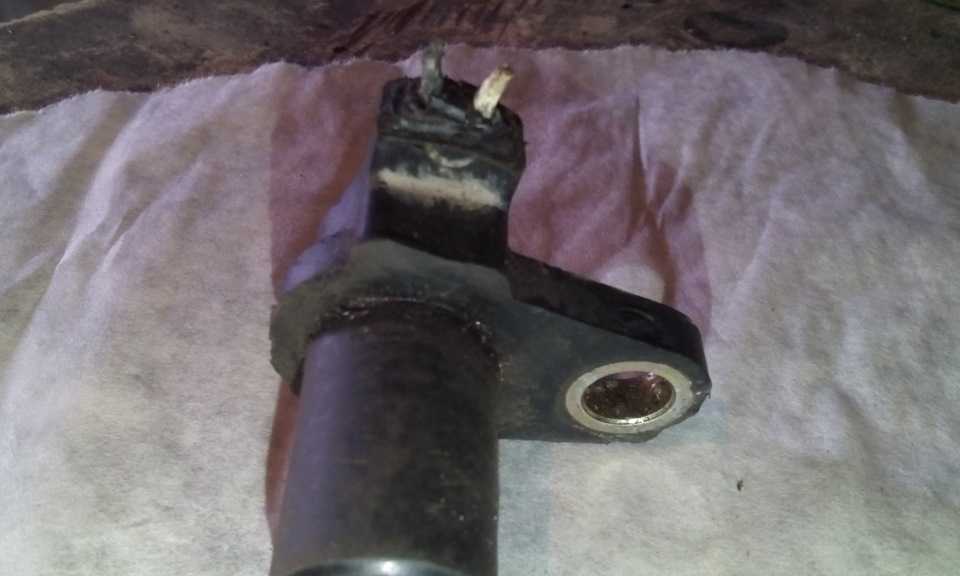

Следует аккуратно отделить часть детали с креплением

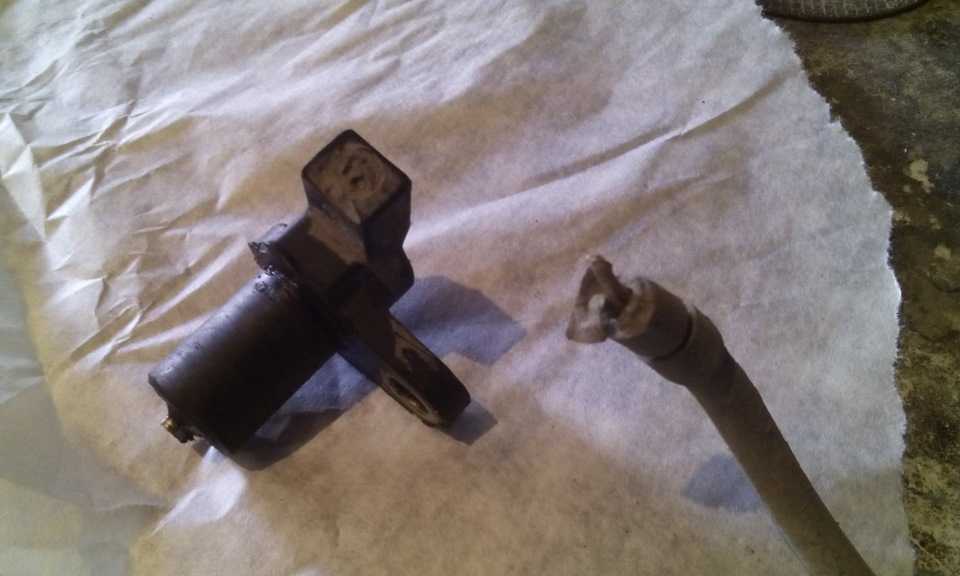

Этот элемент датчика станет объектом ремонтных работ

Для того чтобы смотать повреждённый провод, нужно удалить кожух катушки. Катушка полностью очищается от старой проволоки

Число оборотов провода нужно контролировать, замеряя сопротивление

Медная обмотка катушки должна быть тщательно заизолирована

Формой для заливки нового корпуса катушки может стать оболочка конденсатора

Так выглядит новый корпус датчика, изготовленный из эпоксидного клея

Крепление датчика можно приклеить к детали быстросохнущим клеем

Устройство готово к установке на посадочное место

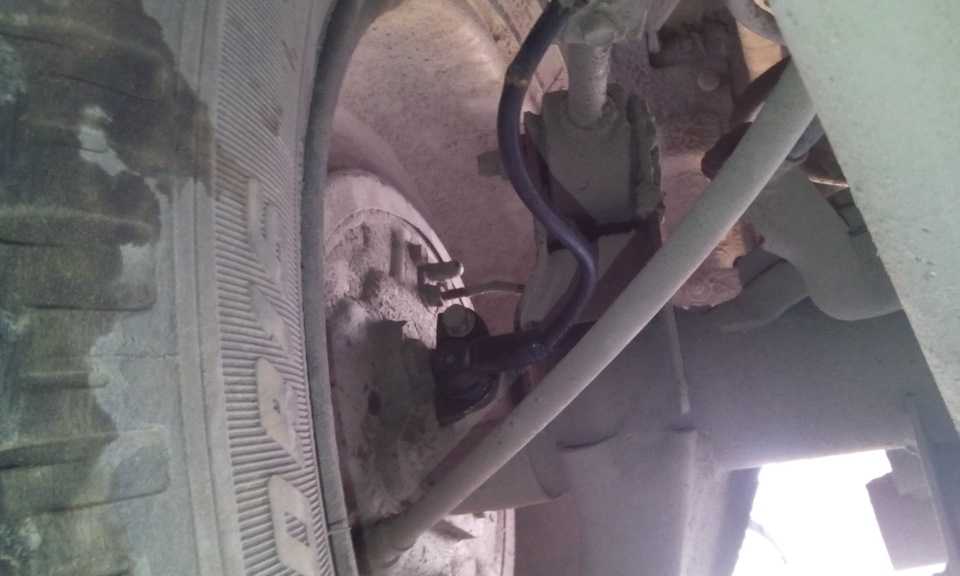

Ремонт датчика закончен, можно монтировать его на ступицу, обточив новый корпус наждачной бумагой для лучшей подгонки к посадочному гнезду. При установке отремонтированного устройства обязательно соблюдаем следующие условия:

Располагаем сердечник датчика параллельно зубьям ответного диска, следя за тем, чтобы он не перекрывал два соседних зубца.
Оставляем зазор между зубцом и сердечником 0,9–1,1 мм.

Заключительным этапом ремонта любого из элементов АБС является проверка работоспособности системы. Выполняем её, запустив двигатель авто и убедившись, что контроллер на приборной панели гаснет через 3–5 секунд после старта.

Отметим, что некоторые датчики, выпущенные зарубежным автопромом, разбираются без кардинального нарушения целостности конструкции — верхнюю оболочку детали можно снять, предварительно нагрев строительным феном или паяльной лампой. Пример ремонта такого устройства представлен на видео.

Осмотр и проверка

1. Проверьте обоснованность жалобы клиента.

2. Выполните визуальную проверку наличия очевидных признаков механических или электрических повреждений.

Таблица визуального осмотра
Механические факторы	Электрические факторы
Датчик (и) скорости колеса Импульсное колесо (а) датчика (ов) скорости колеса	Плавкий предохранитель (и) Штекерный разъем (ы) Жгут (ы) электропроводки

3. Если очевидная причина выявленной вами или описанной клиентом проблемы обнаружена, перед переходом к последующим действиям устраните ее (если это возможно).

4. Если причина визуально не очевидна, проверьте признак неисправности и обратитесь к WDS.

Как работает система ABS?

Рассмотрев, с чего состоит антиблокировочная система, и её основные элементы, рассмотрим принцип работы. Работа ABS циклическая, каждый цикл состоит из трех основных фаз: увеличение давления в тормозной системе, удержание давления и сброс давления. Ходит такое мнение, что ABS самостоятельно повышает давление в тормозном механизме, на самом же деле это не так и давление повышается только с помощью водителя (если говорить о чистом виде ABS, без ESP).

Первый этап – это повышение давления водителем. В таком случае давление в тормозной системе повышается естественным путем, за счет нажатия водителем на педаль тормоза. Как правило, впускные клапана открыты, а выпускные закрыты. Система считывает данные с датчиков на колесах. Если скорость вращения колеса быстро замедляется, в сравнении с запрограммированными данными, то блок управления ABS переводит впускной клапан определенного колеса в закрытое положение, при этом выпускной клапан так же находится в закрытом режиме.

После закрытия впускного клапана, проходит второй этап. Определив, какое колесо тормозит больше всех, механизм отключает тормозной цилиндр от его рабочей задачи, а так же рабочий контур тормозной системы. Стоит понимать, что даже при более интенсивном нажатии на педаль тормоза, давление в системе не будет увеличиваться.

Антиблокировочная система самостоятельно подбирает максимально эффективное давление. Так же механизм ведет контроль скорости вращения колес, до момента стабилизации или полной остановки. В случае, когда вращение колес будет ниже допустимого, механизм автоматически откроет выпускной клапан и сбросит давление, тем самым полностью избавив определенных механизм от торможения.

Последний этап работы антиблокировочной системы – сброс давления. На данном этапе система открывает выпускной клапан, за счет чего давление в определенном контуре резко понижается (на определенное колесо или сторону). Жидкость из выпускного цилиндра сначала попадает в гидроаккумулятор, а далее за счет насоса выкачивается обратно в ресивер.

Впускной клапан должен быть закрытым, иначе насос не сработает. Все это время систем считывает частоту оборотов колеса, после стабилизации и возвращения к допустимым значениям, выпускной клапан автоматически закрывается. Отработав весь перечисленный процесс, впускной клапан вновь открывается и весь цикл начинается с начала.

Такой цикл работы антиблокировочной системы будет повторяться до полной стабилизации вращения колес. Чтоб понимать, за одну секунду механизм ABS может отработать до 6-ти циклов. Отключить работу ABS нельзя, не вмешиваясь в конструкцию тормозного механизма. Отключение ABS может привести к непоправим последствиям. Производитель изначально рассчитывал тормозную систему с использованием данного механизма.

Антиблокировочная система

!!! ПРЕДУПРЕЖДЕНИЕ: Тормозная жидкость содержит эфиры полиглицерина и полиглицерин. Избегайте ее попадания в глаза. После работы с тормозной жидкостью тщательно мойте руки. При попадании тормозной жидкости в глаза промывайте глаза в течение 15 минут холодной проточной водой. Если раздражение сохраняется, обратитесь за медицинской помощью. При проглатывании тормозной жидкости выпейте воды и вызовите рвоту. Незамедлительно обратитесь за медицинской помощью. Неследование этим указаниям может привести к травматическим последствиям.

Антиблокировочная система тормозов функционирует следующими образом:

Блокировке колес при сильном торможении препятствует модуляция (изменение) давления в системе тормозов.
Система в большинстве случаев позволяет водителю сохранить контроль над рулевым управлением и остановить автомобиль на кратчайшем, насколько это возможно, отрезке пути.
Во время работы антиблокировочной системы тормозов водитель ощущает пульсацию педали тормоза и слышит щелкающий звук.
Усилие, прикладываемое к педали тормоза, и ощущение педали при обычном торможении, сходны с возникающими в традиционной системе с вакуумным усилителем тормозов.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

avtoexperts.ru

Тормозная система относится к системам жизнеобеспечения автомобиля и априори должна всегда находится только в технически исправном состоянии. Плюс необходимо выполнять рекомендации завода изготовителя по срокам замены тормозной жидкости (порядка 50 000 км пробега на большинстве моделей).

Гидравлическая система тормозов основана на том, что жидкость не сжимается, но это при условии, что в системе отсутствует воздух, попавший в контур по различным причинам. Это объясняется тем, что воздух способен сжиматься при давлении, что отрицательно сказывается на эффективности системы тормозов.

Прокачка тормозной системы

На эффективность тормозов также влияют также такие факторы, как:

• Состояние тормозных колодок и дисков;

• Износ тормозных барабанов;

• Состояние тормозных суппортов;

• Износ амортизаторов.

Признаки того, что в системе находится воздух:

• Педаль тормоза стала менее жесткая;

• Педаль проваливается;

• Снижение эффективности торможения;

• Увеличение тормозного пути.

Причины попадания воздуха в тормозной контур авто:

• Разрыв тормозного шланга, либо его плановая замена;

Порвался тормозной шланг

• Любой ремонт системы тормозов, когда открывается сам контур;

• Замена жидкости, если работа выполняется на не специальном оборудовании.

• На специальной установке в условиях автосервиса;

• Прокачка с помощником;

• Самостоятельная прокачка тормозов.

С помощью установки

Замена производится путем замещения старой жидкости новой под давлением.

• В установку заливают новую жидкость;

Залили тормозную жидкость в расширительный бачок

• Подсоединяют ее путем переходных штуцеров к расширительному бачку;

• Поднимают авто на подъемнике;

• На штуцера прокачки подсоединяют специальные емкости; и откручивают на один оборот штуцера;

Отворачиваем штуцера

• Подают давление и смотрят, когда через все колесные цилиндры не пойдет новая чистая жидкость и штуцера закручивают и оборудование отсоединяют от бачка главного цилиндра;

• Прокачка тормозов при этом не требуется, так как в системе гарантировано не может попасть воздух.

С помощником:

Порядок прокачки на конкретной модели указана в мануале по эксплуатации машины. Потребуется новая тормозная жидкость, ключ для откручивания штуцеров прокачки, емкость для сбора старой жидкости и шланг (желательно прозрачные).

• Работа выполняется на смотровой яме или на подъемнике;

Авто на смотровой яме

• Очищаются штуцера прокачки;

Штуцер прокачки тормозов

• В сборную емкость наливается немного тормозной жидкости, чтобы сблокировать попадание воздуха в контур;

• Следуя инструкции по порядку присоединяется шланг к штуцеру определенного колеса (обычно это самый дальний от главного цилиндра), второй конец шланга опускается в емкость для сбора;

Схема прокачки тормозов

• В бачок заливается жидкость (при ее отсутствии);

• Помощник по команде делает несколько нажатий на педаль тормоза и удерживает ее в нажатом положении;

Нажимаем на педаль тормоза

• Штуцер откручивается и жидкость вместе с воздухом попадает в емкость для сбора;

Прокачка тормозов

• Процесс повторяется до тех пор, пока в жидкости появляются пузырьки воздуха;

• Штуцер закручивается, и операция повторяется на следующем по инструкции колесе;

• При выполнении работы периодически проверяется уровень в бачке и при необходимости добавляется.

Без помощника:

• Используя упор.

Владелец сам несколько раз нажимает на педаль тормоза, задерживает ее в нижнем положении, устанавливает приготовленный упор между педалью и сидением водителя. Установив упор, откручивает штуцер прокачки на колесе. Процедура повторяется для каждого из колес по схеме. Для работы можно использовать газовый упор, например, амортизатор капота.

• С помощью ниппеля от колеса

Вместо штатной крышки от бачка используется подобная, в которую врезается ниппель. Крышка накручивается на бачок главного цилиндра, на ниппель накручивается шланг от колесного насоса и создается давление (не усердствую с накачкой). Открывается штуцер и жидкость под давлением вытекает в емкость для слива. Операция проводится на каждом из колес.

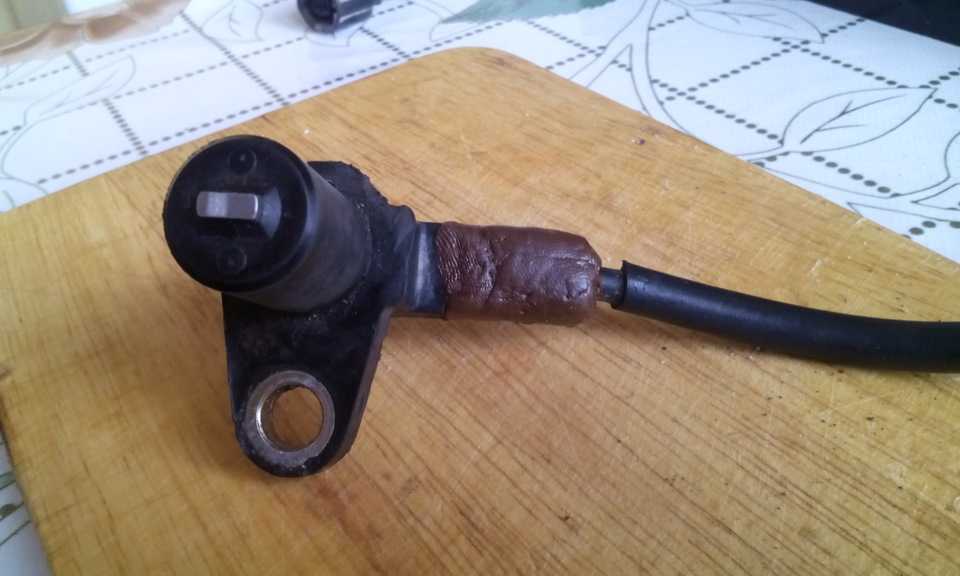

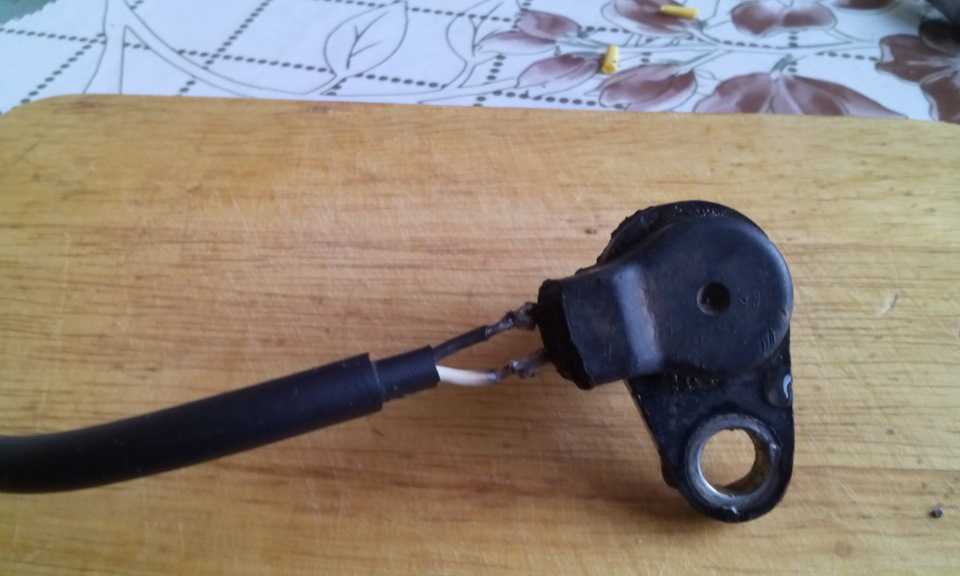

Восстановление целостности проводки

С вопросом замены или восстановления проводки подключения датчика особых проблем возникнуть не должно. Для этих целей подойдёт любой двужильный кабель похожего сечения или два отрезка полевого провода нужной длины. В работе необходимо использовать только метод пайки и тщательно изолировать места соединения термоусадочными трубками или изолентой

Отдельное внимание нужно уделить уплотнительным резинкам, которые находятся в точках крепления проводки к деталям кузова — при полной замене шнура их следует расположить в том же месте

При замене провода устанавливаем уплотнительные резинки в точках его крепления к кузову

Более подробно процесс ремонта проводки датчика АБС описан в представленном видеоролике.

Видео: Как отремонтировать участок провода на Шевроле Авео

Ремонт датчика АБС — занятие весьма трудоёмкое и хлопотное. Если вы не отличаетесь упорством и терпением или попросту не располагаете свободным временем, вам вряд ли стоит браться за дело. Ну а тот, кто привык решать все проблемы своими силами и не хочет тратить лишние деньги, теперь легко выполнит эту работу самостоятельно.

Считаю что, обрыв провода датчика не повод идти в магазин и тратить деньги.Ремонт из разряда.(мелкий) Вот решил поделиться, может кому и пригодиться.

И снова датчики

Часто проблемы с антиблокировочной системой вызваны поломкой сенсорных датчиков числа оборотов. Поговорим о них более предметно.

Расположен данный элемент системы непосредственно над импульсным ротором, связанным с приводным валом или ступицей.

Первое на что следует обратить внимание, это на его загрязненность. Которая легко устраняется

По кругу полюсного сердечника устройства сосредоточена обмотка, связанная с постоянным магнитом. Благодаря такой конструкции магнитное поле с легкостью проникает к индуктору.

Посредством смены межзубных впадин и самих зубьев, а также вращения импульсного ротора меняется и магнитный поток, поступающий через сердечник и обмотку.

Постоянные изменения в магнитном поле приводят к появлению переменного напряжения, уровень которого можно с легкостью проверить.

Амплитуда и частота напряжения во многом зависит от числа оборотов колеса.

Что представляет собой проверка сенсорного датчика? Основная задача — измерить напряжение и сопротивление в самой системе.

Нормальный уровень сопротивления — около 800-1200 Ом (необходимо верить информации приведенной в паспорте).

Если же сопротивление стремится к «нулю», то можно смело говорить о наличии короткого замыкания.

В случае, когда сопротивление показывает бесконечность, то причина неисправности ABS — обрыв в цепи датчика.

Если обнаружена поломка датчика, то ремонтировать его бессмысленно — необходима полноценная замена. Подобрать хороший датчик не сложно — сегодня существует множество различных вариантов. Основной критерий для выбора — качество.

Лучше ориентироваться на изделия проверенных брендов.

Не стоит недооценивать данный вид неисправности, ведь именно от качества работы датчика во многом зависит нормальное функционирование системы.

В свою очередь правильность работы ABS — это не только ваша жизнь, но и жизнь пассажиров, а также пешеходов.

Поэтому к неисправностям ABS нужно подходить с большой ответственностью.

Антиблокировочная система (abs) ford focus с 2018 года
