Ремонт вакуумного усилителя тормозов – как снять устройство?
В первую очередь нужно снять в моторном отсеке обивку и накладку лобового стекла. Трубки, соединяющиеся с главным тормозным цилиндром, убирать не стоит, для того чтобы воздух не попадал в саму гидросистему. Затем стоит открутить тормозной цилиндр от усилителя ключом на 17. Снимаем его и тихонько наклоняем вперед, чтобы тормозные трубки не изгибались. Нужно не забыть отсоединить шланг от штуцера усилителя.
Для снятия усилителя вместе с педалью тормоза следует открутить четыре болта на 13 и вытащить его, предварительно отключив провод стоп сигнала. Чтобы отсоединить педаль и ВУТ вместе, для начала надо вытащить палец, который их соединяет, и открутить две гайки, которые вы найдете в креплении к кронштейну. Теперь ВУТ на свободе, и если вы хорошо осведомлены о его строении, то можете попытаться разобрать и починить его самостоятельно, в ином случае его следует отнести механику или заменить в собранном виде на новый элемент.
Многие сразу грешат на вакуумный усилитель тормозов.
Многие владельцы автомобилей ВАЗ задумываются над ремонтом вакуумного усилителя тормозов. Какие симптомы неисправности вакуумного усилителя тормозов, я вам сейчас расскажу.
Нет, конечно, тормоза полностью не исчезают и через какое-то время после нажатия педали «тормоз» все же схватывают. Но при этом педаль тормоза мягкая какая-то и берет в самом конце.
При нажатии на педаль тормоза педаль мягко идет вниз, получается, что вакуумный усилитель тормозов работает. Если бы вакуумный усилитель тормозов не работал, то ощущения при нажатии педали тормоза были бы как в ВАЗ 2101. Но такие симптомы бывают при не герметичности тормозных патрубков.
Как проверить вакуумный усилитель тормозов
Вакуумный усилитель тормозов проверяется очень просто. Нажимаешь на педаль тормоза до упора и заводишь двигатель. Если педаль при рабочем двигателе мягко идет дальше — вакуумный усилитель исправен. Всё остальное — не его заботы.
Сегодня почти на всех автомобиля стоят вакуумные усилители тормозов, поэтому тема популярная. Да, и ремонт вакуумного усилителя тормозов это не так уж и сложно, можно произвести ремонт вакуумного усилителя тормозов своими руками. Главное внимательно изучить устройство вакуумного усилителя тормозов конкретной модели автомобиля, потому что они могут слегка отличаться. Поэтому для начала рекомендую изучить устройство вакуумного усилителя тормозов автомобиля.
Проверка вакуумного усилителя тормозов УАЗ, ГАЗ, ВАЗ
- Двигатель троит – это один из признаков неисправности вакуумного усилителя тормозов. Устраните подсосы воздуха впускного коллектора, которые приводят к обеднению горючей смеси.
- Прокачайте педаль тормоза, затем запустите двигатель, если педаль тормоза провалилась во время пуска двигателя, значит, вакуумный усилитель работает. Если осталась без движения значит следует ремонтировать вакуумный усилитель или заменить вакуумный усилитель.
- Осмотрите корпус вакуумного усилителя на наличие подтеканий.
- Изредка регулируйте вакуумный усилитель тормозов.
Подготовьте необходимые инструменты для ремонта вакуумного усилителя тормозов.
Как проверить вакуумный усилитель тормозов
Возникает логический вопрос, как определить неисправность вакуумного усилителя тормозов. На самом деле сделать это достаточно просто, причем без использования дополнительного оборудования, проверку можно выполнить в условиях гаража и даже на улице.
Простейшая проверка выполняется по следующему алгоритму:
- При заглушенном двигателе необходимо накачать вакуумный усилитель (тормозную систему). Делается путем нажатия на педаль тормоза примерно 4…5 раз.
- В конце последнего нажатия педаль нужно зафиксировать в нажатом положении.
- Запустить двигатель на холостых оборотах.
- Если «вакуумник» работает исправно, то в него при запуске двигателя сразу пойдет разрежение, в результате чего педаль тормоз немного опустится вниз, что будет явно ощущаться поставленной на нее ногой.
- Соответственно, если педаль не двигается и не реагирует на запуск двигателя, то имеет место разгерметизация в системе.
Другую проверку имеет смысл выполнить в случае, если тормозная система работает, вроде бы, исправно, но при нажатии на педаль тормоза наблюдается изменение в режиме работы ДВС. Так, проверка выполняется по следующему алгоритму:
Отсоединить трубопровод от впускного коллектора.
- Его штуцер необходимо герметично «заглушить». Для этого можно воспользоваться хомутом или перетянутой резиновой трубкой с хомутом.
- Запустить двигатель и дать ему немного прогреться.
- Несколько раз нажать на педаль тормоза.
- Если в момент нажатия на соответствующую педаль в режиме работы двигателя не произошло изменений (его обороты не повысились и не понизились), значит, в системе вакуумного усилителя тормозов имеет место разгерметизация.
- Соответственно, если при нажатии педали двигатель начинает «захлебываться», значит, «вакуумник» и его система работают нормально.
Если проверка выявила наличие разгерметизации, то следующим шагом будет локализация места повреждения. Сделать это не всегда просто, поскольку трещина или место утечки может быть очень маленьким и порой находиться в самых неожиданных местах. Однако в качестве проверки и профилактики необходимо проверить следующие элементы системы вакуумного усилителя:
- затяжка и общее состояние хомутов трубопровода ВУТ;
- трубка герметичности ВУТ в местах зажимов и по всей длине (по возможности), зачастую причиной разгерметизации является появление трещины именно в упомянутой трубке;
- состояние уплотнителя обратного клапана вакуумного усилителя, это также распространенная причина, особенно на старых автомобилях (например, ВАЗ-классика).
Если проверка не дала результатов, то имеет смысл попросту заменить все трубки вакуумного усилителя с хомутами.
Проверка обратного клапана
Проверить обратный клапан ВУТ можно с помощью одного из двух методов. Первый из них подразумевает демонтаж указанного элемента, а второй — на запущеном двигателе зажав педаль тормоза.
Как проверить снятый вакуумный усилитель тормозов
После того, как клапан снят, необходимо просто ртом или при помощи воздушного компрессора подуть в штуцер, который был подсоединен к усилителю. Если клапан исправен, то воздух должен проходить беспрепятственно. Следующий шаг в данном случае — втянуть воздух из того штуцера. Лучше всего ртом. Соответственно, обратно воздух клапан пропускать не должен. В противном случае обратный клапан частично или полностью вышел из строя и подлежит замене. Вместо рта можно воспользоваться плотной резиновой грушей, например, от ареометра.
Однако демонтировать обратный клапан — не лучшее решение, поскольку в процессе его снятия можно повредить герметичность системы вакуумного усилителя тормозов. Лучше проверять обратный клапан вакуумного усилителя тормозов на авто самым простым способом. В соответствии со вторым методом проверки рекомендуется действовать следующим образом:
- запустить двигатель и дать поработать около одной-двух минут;
- до упора нажать на педаль тормоза и заглушить двигатель;
- если обратный клапан исправен, то он закроется, поскольку со стороны коллектора нет разрежения, а в камере сохранится вакуум, соответственно, педаль не будет давить вверх (не надо будет оказывать дополнительного усилия для ее удержания);
- в противном случае (если педаль резко потянется вверх) имеет место повреждение обратного клапана ВУТ.
Как и в случае с трубопроводом, проще и быстрее заменить обратный клапан на новый, поскольку обычно этот агрегат является неразборным и неремонтопригодным, а цена его относительно невелика.
Подсос воздуха топливной системы дизеля
Обычно завоздушивание топливной системы дизельного мотора вызвано повреждениями в местах соединения трубок, соединяющих топливный бак и фильтр либо фильтр и топливный насос высокого давления.
На дизельных автомобилях, которые выпускаются в последние годы, проникновение воздуха в топливную систему происходит чаще, по сравнению с дизельными моторами старого типа. Причина кроется в другой конструкции шлангов, срок службы которых заметно сократился. Раньше эти элементы изготавливали из латуни, а теперь – из пластика. Постоянные вибрации приводят к износу пластика и уплотнительных резинок. Наиболее часто с такими трудностями сталкиваются владельцы машин с пробегом около 150-200 тыс. километров, причем нередко подсос проявляется зимой.
Самые популярные причины подсоса в таких случаях:
- износ хомутов и шлангов;
- повреждение уплотнения топливного фильтра;
- повреждение уплотнений крышки топливного насоса или приводного вала;
- негерметичные топливные трубопроводы;
- повреждение обратной топливной магистрали;
Признаки подсоса воздуха на дизельном авто
Наиболее часто двигатель не хочет заводиться после длительных простоев. Водитель вынужден многократно поворачивать ключ в замке зажигания, используя стартер. Это сопровождается появлением дыма из выхлопной трубы, что является признаком нормальной подачи топлива. Если подсос очень существенный, мотор не просто будет плохо запускаться по утрам, но и глохнуть во время движения.
Причина кроется в том, что насос не может нормально работать на холостых оборотах, поскольку в камеру попадает слишком много воздуха. На повышенных оборотах ТНВД ещё более-менее справляется. Не всегда такие симптомы вызваны именно подсосом, поэтому советуем проверить «диагноз», установив прозрачные топливные трубки.
Как найти подсос воздуха в топливной системе дизельного мотора
Воздух может попадать в систему через соединение, топливный бак либо трубку. Поиск выполняется достаточно просто – подачей давления или способом исключения. В первом случае необходимо подать давление в топливный бак, после чего в месте подсоса вы услышите характерное шипение или же увидите капли топлива. Второй метод – по очереди проверять элементы топливной системы, обеспечивая подачу топлива из емкости, а не бака. Сначала подключаемся к топливному насосу и идём дальше.
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:нет тормозов Ford Focus, прокачка тормозов Ford Focus, схема тормозной системы Ford Focus, ремонт тормозной системы Ford Focus, неисправности тормозной системы Ford Focus
Вакуумный усилитель тормозов
Вакуумный усилитель тормозов — мембранного типа. Представляет собой независимый узел, смонтированный на перегородке кузова со стороны двигателя и использующий в качестве источника энергии вакуум во впускном коллекторе двигателя и атмосферное давление. Он оснащён обратным клапаном для временного поддержания давления в случае снижения вакуума.
Рисунок 7.1 – Вакуумный усилитель тормозов
1 – Бачок гидропривода тормозов
2 – Вакуумный усилитель тормозов
3 – Толкатель
4 – Главный тормозной цилиндр
ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗОВ
СНЯТИЕ
ВСЕ МОДИФИКАЦИИ
1. Снять главный тормозной цилиндр.
МОДИФИКАЦИИ С ФУНКЦИЕЙ ПОДДЕРЖАНИЯ УСТОЙЧИВОСТИ НА КУРСЕ
2. Рассоединить штекерный разъем электромагнитного клапана вакуумного усилителя тормозов.
3. Рассоединить штекерный разъем гидравлического блока управления (HCU).
1) Ослабить фиксатор.
2) Рассоединить штекерный разъем.
4. Отсоединить тормозные трубопроводы от HCU.
ВНИМАНИЕ:
Заглушить тормозной трубопровод, чтобы предотвратить утечку тормозной жидкости и проникновение в шланг грязи.
5. Снимите HCU.
ВСЕ МОДИФИКАЦИИ
6. Высвободить тормозные трубопроводы из зажимов на перегородке.
7. Отсоединить толкатель вакуумного усилителя тормозов от педали тормоза.
1) Выжать педаль тормоза.
2) Отжать зажим.
3) Извлечь штифт толкателя вакуумного усилителя тормозов.
8. Отвернуть гайки крепления вакуумного усилителя тормозов.
9. Снять вакуумный усилитель тормозов.
УСТАНОВКА
ВСЕ МОДИФИКАЦИИ
1. Установить вакуумный усилитель тормозов.
ВНИМАНИЕ:
Убедиться в правильности прохождения толкателя вакуумного усилителя тормозов через резиновый чехол перегородки кузова.
Перед установкой убедиться в правильности установки прокладки на вакуумном усилителе тормозов.
2. Установить гайки крепления вакуумного усилителя тормозов.
ПРИМЕЧАНИЕ:
Полностью не затягивать на этой стадии.
3. Установить штифт толкателя вакуумного усилителя тормозов.
1) Выжать педаль тормоза.
2) Установить штифт толкателя вакуумного усилителя тормозов.
ВНИМАНИЕ:
Установить новый штифт соединения толкателя вакуумного усилителя тормозов и педали тормоза.
МОДИФИКАЦИИ, ВЫПУЩЕННЫЕ НАЧИНАЯ С 01.1999 Г.
4. Отсоединить нижнюю секцию панели приборов.
1) Вывернуть винты.
2) Высвободить зажим.
5. Отсоединить штекерный разъем канала передачи данных и снять нижнюю секцию панели приборов.
6. Снять воздуховод.
1) Снять фиксатор.
2) Снять воздуховод.
7. Отпустить болт крепления рычага возврата педали тормоза.
8. Выверить положение рычага возврата педали тормоза относительно кронштейна педали тормоза.
ВНИМАНИЕ:
Удостовериться в наличии зазора между педалью тормоза и рычагом возврата педали тормоза, чтобы иметь свободу перемещения.
ВСЕ МОДИФИКАЦИИ
9. Затянуть гайки крепления вакуумного усилителя тормозов.
10. При работающем двигателе три раза выжать педаль тормоза, чтобы удостовериться в свободе перемещения педали тормоза и ее возвращении в положение незадействованных тормозов.
МОДИФИКАЦИИ, ВЫПУЩЕННЫЕ НАЧИНАЯ С 01.1999 Г.
11. Затянуть болт крепления рычага возврата педали тормоза.
12. Установить воздуховод.
1) Установить воздуховод.
2) Закрепить зажим.
13. Закрепить штекерный разъем канала передачи данных на нижней секции панели приборов.
14. Установить нижнюю секцию панели приборов.
1) Закрепить зажим.
2)Затянуть винт.
ВСЕ МОДИФИКАЦИИ
15. Закрепить тормозные трубопроводы на перегородке.
МОДИФИКАЦИИ С ФУНКЦИЕЙ ПОДДЕРЖАНИЯ УСТОЙЧИВОСТИ НА КУРСЕ
16. Установить HCU.
17. Подсоединить тормозные трубопроводы к HCU.
18. Состыковать штекерный разъем HCU.
1) Состыковать штекерный разъем.
2) Зажать фиксатор.
19. Состыковать штекерный разъем электромагнитного клапана вакуумного усилителя тормозов.
20. Установить главный тормозной цилиндр.
21. Удалить воздух из системы тормозов.
Способы проверки усилителя
Существует четыре основных варианта испытания
вакуумного усилителя тормозов. Для начала, необходимо завести ДВС, поскольку
лишь подача вакуума от мотора позволяет усилителю корректно функционировать.
Троение
двигателя при нажатии на педаль тормоза
Если вакуумник пропускает воздух, то в процессе
работы ДВС появляются пропуски зажигания. Такое случается вследствие
повреждения мембраны или внутреннего клапана. Такая поломка ведет к нарушению
наилучшей пропорции воздуха и горючего – в этом случае говорят о троении двигателя. Чтобы это
проверить, запускаем мотор вхолостую и жмем на тормоза.
Включаем ДВС и даем ему поработать вхолостую около
пяти минут. Потом выжимаем тормоз до конца. Это нужно для образования в
остановочной системе вакуума. Отпускаем тормоз и опять давим до упора.
При неисправности вакуумного усилителя тормозов мы
увидим, что амплитуда педали во второй раз окажется существенно короче. Если же
педаль двигается одинаково и при начальном, и при повторном испытании, то узел
не поврежден.
Проверка
вакуума двигателя вакуумметром
Если результаты предыдущих тестов вызывают сомнения,
то лучше продиагностировать ВУТ на достаточное поступления вакуума. В этом нам
поможет вакуумметр.

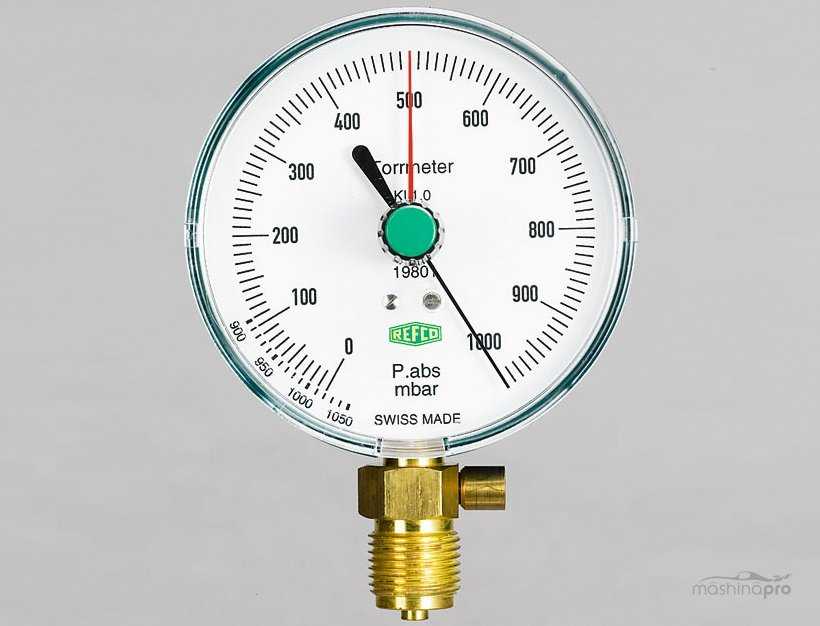

Автомобильный вакуумметр
Автомобильный вакуумметр
- Отсоединяем
вакуумный шланг от усилителя и подключаем через тройник, обеспечивая
возможность использования вакуумметра. - Заводим
ДВС. - Смотрим
на датчик: если на нем отображается значение меньше 400-450 мм ртутного столба,
значит, вакуум выходит через трещину или негерметичный уплотнитель впускного
коллектора, шланг, негерметичный уплотнитель головки блока цилиндров либо
другие механизмы.
Проверка
ВУТ ручным вакуумным насосом
Вот мы и подошли к тому, как проверить механизм,
используя ручной вакуумный насос. Пожалуй, это наиболее действенный метод. На
проверку уйдет совсем немного времени.
- Даем
ДВС поработать вхолостую на протяжении 15 минут, до выхода на рабочую
температуру. - Заглушаем
ДВС и отсоединяем вакуумный проводник от возвратного клапана усилителя
тормозов. - Подсоединяем
к клапану ручной вакуумный насос. - Подаем
напор вакуума на механизм до 500 мм ртутного столба. - Выжидаем
пять минут: если ВУТ исправен, он будет держать вакуум. - Жмем
на остановочную педаль (насос при этом не отсоединяем) – при неповрежденном устройстве
вакуум снизится на 125-250 мм ртутного столба. Если показатель останется таким
же или снизится до нуля, значит, вакуумный помощник поврежден.
Проверка
обратного клапана ВУТ
Проконтролировать работу возвратного клапана можно
двумя способами: указанная деталь демонтируется, проверка производится при
работающем моторе и выжатой педали остановки ТС.
Снимаем клапан. Дуем в штуцер, ранее присоединенный
к ВУТ, используя жесткую резиновую грушу от ареометра. Можно подуть и ртом – в
неповрежденном клапане воздух проходит свободно. Потом втягиваем воздух из
штуцера. Нормально работающий клапан не будет пропускать воздух. Нарушения в
этом процессе говорят о повреждении клапана вакуумного помощника.
Диагностика обратного клапана ВУТ
Проверка обратного клапана ВУТ
Но снятие возвратного клапана – не лучшая проверка,
так как в процессе демонтажа можно нарушить герметичность конструкции. Поэтому
лучше использовать второй вариант:
- Заводим
мотор на пару минут. - Выжимаем
до конца на педаль замедления хода и выключаем мотор. - Неповрежденный
возвратный клапан закроется. Поскольку со стороны коллектора отсутствует
разрежение, а в отсеке останется вакуум, для удержания педали не надо
прикладывать дополнительную силу. - Если
педаль остановки ТС сразу потянется кверху, то возвратный клапан системы
поврежден.
