Замена тормозных колодок форд эскорт с 1980 по 1990 г.в

Выбор колодок

Простейший вариант не ошибиться при выборе – это приобрести оригинальные расходники. Жесткий контроль качества автопроизводителем гарантирует, что такие колодки окажутся пусть не самыми долговечными или стойкими к перегреву, но от скрипов и неравномерного износа точно избавленными.

Однако, как правило, такие детали стоят ощутимо дороже аналогов и в автомагазинах привозятся на заказ. Тут полезно вспомнить, что ни один завод не выпускает расходники к своим автомобилям сам, заказывая их «на стороне». Применительно к Focus 2 это означает, что в коробочке Ford Original Вы найдете колодки производства ATE или Motorcraft.

Что касается других фирм, то оптимальная замена тормозных колодок на Форд Фокус 2 – это продукция компаний, известных в первую очередь именно как производителей элементов тормозных систем и фрикционных материалов: Brembo, Ferodo, TRW.

12.2.1. Снятие и установка тормозных колодок

Суппорт тормоза переднего колеса

1 – внутренняя тормозная колодка; 2 – направляющий палец; 3 – кронштейн; 4 – наружная тормозная колодка; 5 – крепежная скоба;

6 – пылезащитный колпачок; 7 – уплотнительное кольцо; 8 – поршень; 9 – корпус цилиндра

Передние дисковые тормоза

Слева – 1981 года; справа – 1988 года 1 – штуцер прокачки; 2 – зажим; 3 – направляющий палец; 4 – разъем индикатора износа колодок; 5 – внутренняя тормозная колодка;

6 – внешняя тормозная колодка; 7 – нижний направляющий палец; 8 – корпус цилиндра; 9 – суппорт; 10 – скоба; 11 – тормозной диск; 12 – винт крепления тормозного диска; 13 – держатель

Предупреждение

При повторной установке тормозных колодок их необходимо устанавливать на места, с которых они были сняты. Не допускается менять колодки местами. С 1987 года серийно устанавливаются тормозные колодки, не издающие посторонних звуков при работе холодных тормозов. Такие колодки могут также устанавливаться на автомобили более ранних выпусков. Номера по каталогу новых колодок: для обычных тормозных дисков – 6178479, для вентилируемых – 6178480.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отпустить болты крепления колес, поднять автомобиль, отвинтить болты и снять колеса. 2. При наличии указателя износа тормозных колодок отключить разъем от суппорта. 3. Узкой отверткой извлечь стопорный зажим (слева – 1981 года, справа – 1988 года). 4. Торцевым ключом на 7 мм отвинтить болты крепления суппорта к кронштейну. 5. Снять корпус цилиндра суппорта и с помощью мягкой проволоки подвесить его к стойке подвески. 6. Снять внутреннюю тормозную колодку с корпуса цилиндра суппорта. 7. Снять наружную тормозную колодку из кронштейна. 8. Откачать из бачка немного тормозной жидкости и полностью вдавить поршень в тормозной цилиндр. При вдавливании поршня постоянно наблюдать за уровнем тормозной жидкости в бачке. Предупреждение При снятых тормозных колодках нельзя нажимать на педаль тормоза, так как это приведет к выдавливанию поршня из цилиндра.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Тщательно очистить направляющие и места посадки колодок. 2. Проверить состояние противопыльного колпачка и уплотнительного кольца поршня. 3. Измерить толщину тормозного диска. 4. Установить внутреннюю тормозную колодку с пружиной на задней стороне в корпус цилиндра. 5. При наличии датчика износа тормозных колодок провести провод датчика в отверстие суппорта и закрепить на штуцере прокачки (1 – штуцер прокачки, 2 – разъем указателя износа тормозных колодок). Свободная минимальная длина провода должна быть не менее 26 мм. 6. Установить наружную тормозную колодку в кронштейн. 7. Установить корпус цилиндра и затянуть болты крепления. 8. Установить крепежную скобу. 9. Установить передние колеса и опустить автомобиль. 10. Несколько раз нажать педаль тормоза для установки тормозных колодок.

предыдущая страница12.2. Передние тормоза

следующая страница 12.2.2. Снятие и установка суппорта тормозов и тормозного диска

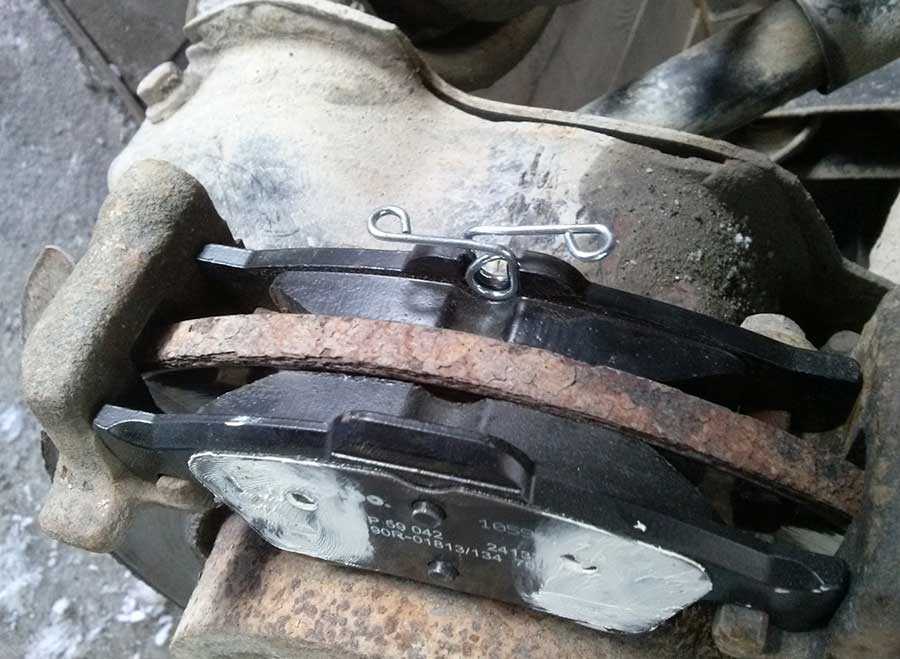

Порядок замены задних колодок на дисковых тормозах

Для начала разберемся, как поменять задние колодки на дисковых тормозах Форд Фокус 2.

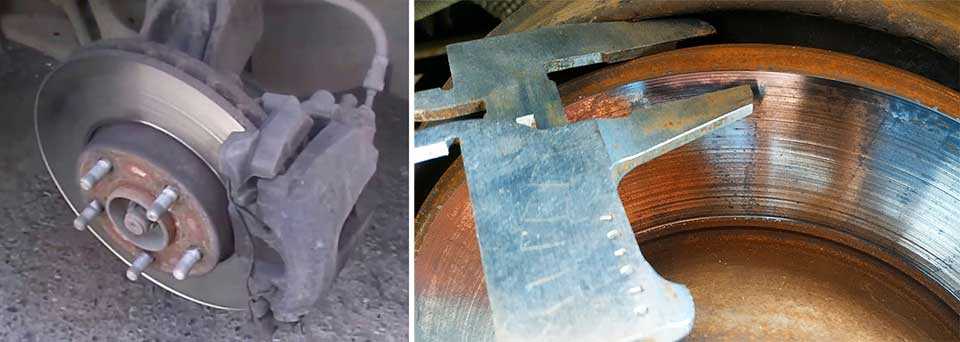

Допустимая толщина дисков для замены

Норма износа тормозного диска указывается каждым производителем отдельно. Она зависит от мощности мотора, размера и типа тормозов. Допустимым считается износ, который не превышает 1-1,5 мм. Если толщина уменьшилась на 2-2,5 мм, это считается предельным параметром.

Какие ставить?

На дисковые тормоза Форд Фокус 2 устанавливаются колодки двух типоразмеров (по длине*ширине*толщине):

• Вариант №1 — 123,2х51,9х16,7 мм.
• Вариант №2 — 95,2х43,2х16 мм.

Для первого варианта подходят следующие тормозные колодки:

1. Ford — 1360254 (комфорт) или 1809259 (эконом).
2. Sangsin — SP 2091.
3. Ate — 13046071952.

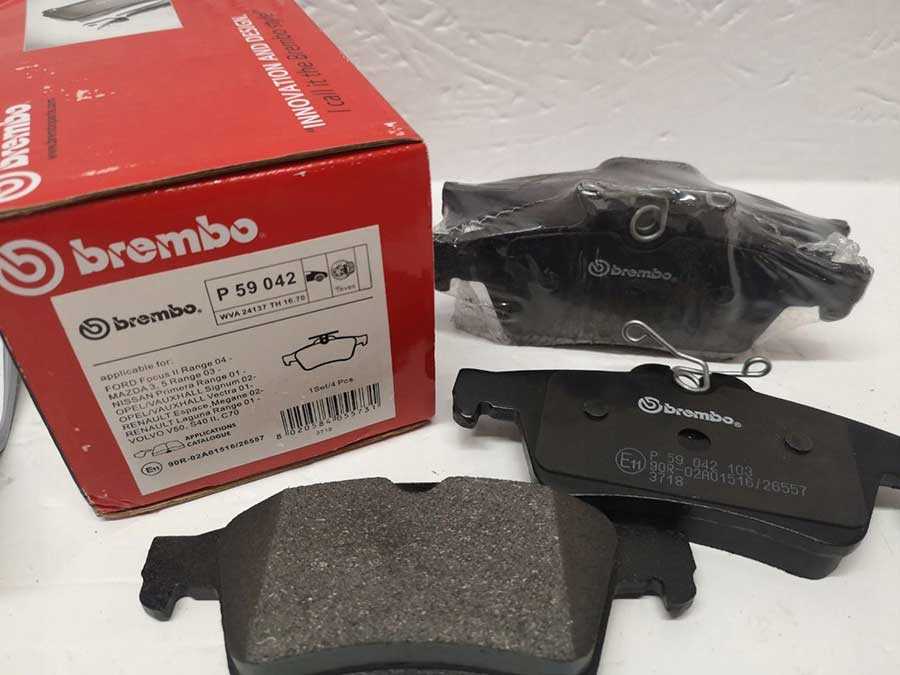

4. Brembo — Р 59042.

Для второго:

1. Ford — 1756395.

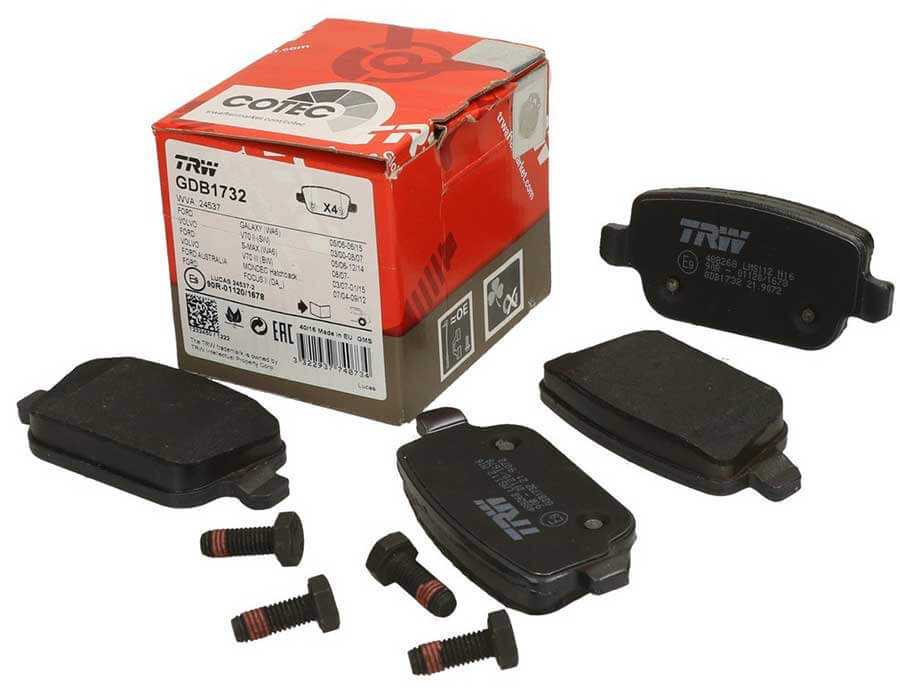

2. TRW — GDB1732.
3. Ate — 13046027232.
4. Brembo — Р 24075.

Выше приведены задние колодки, которые чаще всего устанавливаются на дисковые тормоза Форд Фокус 2.

Из других производителей можно отдать предпочтение Textar, ABS, Remsa, Bosch и другим брендам. Лучшие отзывы получают задние колодки ATE, отличающиеся мягкостью и высоким качеством, а TRW выделяются отменным торможением в любую погоду.

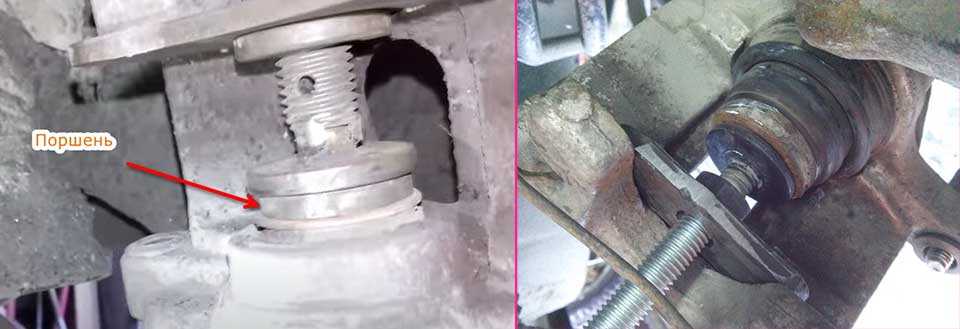

Делаем приспособление для вдавливания поршня

Для корректного снятия задних колодок дисковых тормозов необходимо давить на поршень и одновременно вкручивать его по часовой стрелке. Сделать это без специального приспособления сложно.

Выполните следующее:

1. Подготовьте металлически диск диаметром в 45-50 мм и просверлите в нем два отверстия диаметром 6 мм на расстоянии 19 мм друг от друга (можно без отверстий, но так надежней).
2. К нему приварите два штыря диаметром 6 мм, расположенные на том же расстоянии — 19 мм.
3. Высота штыря должна быть от 4 до 5 мм.
4. К платформе приваривается болт, к которому с другой стороны крепится металлическая площадка для удобного надавливания.

С помощью такого инструмента можно одновременно давить на поршни и прокручивать механизм.

Если описанный выше способ показался вам сложным, то можно пойти другим путем:

1. Взять металлическую пластину длиной 10 – 15 см, шириной 22 мм и толщиной 2 — 4 мм.
2. С помощью наждака проточить в ней с торца углубление 4 мм шириной в 15 мм. Получится что-то похожее на широкую вилку с двумя зубцами.
3. Эту «вилку» вставляем в углубления в поршне и проворачивая по ходу часовой стрелке утапливаем последний. Не забудьте выкрутить крышку тормозного бачка.

Готовим инструмент

Для выполнения работ необходимо подготовить комплект инструмента.

В него входит:

• баллонный ключ;
• шестигранник на 7 мм;
• специальное устройство для надавливания на поршни (описывалось выше);
• отвертка с плоским «жалом».

Порядок замены

Для успешной замены задних дисковых колодок необходимо четко следовать приведенной ниже инструкции.

Алгоритм действий:

1. Вывесите заднее колесо, демонтируйте его и подставьте на опору.
2. С помощью отвертки освободите пружинный фиксатор внешней колодки и демонтируйте его.
3. Снимите крышки защитных втулок (заглушки) двух направляющих пальцев.
4. С помощью шестигранника на «семь» выкрутите нижний направляющий палец и достаньте изделие.
5. По аналогичному алгоритму выкрутите и достаньте второй палец из верхней части.
6. Отведите суппорт в сторону, а после достаньте внутреннюю / внешнюю колодку. На этом этапе может потребоваться усилие. Если устройство вообще не хочет двигаться, постучите молотком через «мягкую» выколотку. Учтите, что внутренний девайс комплектуется устройством с пружиной. Также сами диски могут быть изношены – углубления в них на 1 – 1.5 мм могут затруднить демонтаж суппорта (отвертка в помощь).
7. Обработайте механизм смазкой для суппортов.
8. Вдавите поршень внутрь с помощью специального инструмента, подготовленного по описанной выше схеме. Если его нет, то используйте подручные инструменты (смотрите фото ниже).
9. После надавливания вращайте устройство по ходу движения стрелки часов. При правильном выполнении работы поршень будет утапливаться и вкручиваться в цилиндр одновременно.
10. Установите новые тормозные колодки сначала на одно, потом на второе колесо.

На завершающем этапе несколько раз выжмите тормоз для установки правильных зазоров между колодками и дисками.
