Форд фокус 2 замена задних рычагов

Основные признаки неисправности задней подвески Ford Focus 2 и ремонт

Прежде всего, многие водители недооценивают влияние задней подвески на общую управляемость автомобиля. Как правило, поводом для проведения диагностики и ремонта является наличие стуков, которые снижают уровень комфорта при езде. В то же время, ухудшение управляемости и устойчивости часто игнорируется.

Сразу отметим, такой подход является абсолютно неправильным. Более того, многорычажная подвеска влияет на устойчивость автомобиля намного сильнее, чем простая балка, которая используется на машинах бюджетного сегмента.

В любом случае, первое, важно следить за стоянием задних амортизаторов и пружин. Необходима диагностика и проверка задних стоек в том случае, если появились следующие симптомы:. Сейчас читают:

Сейчас читают:

Как сделать чернитель шин самому: лучшие способы

Июн 28, 2020

Трапеция стеклоочистителя ВАЗ 2110: замена своими руками

Июн 28, 2020

стуки сзади при проезде неровностей;
машина «виляет» и раскачивается на неровностях;
заметна раскачка при езде на средней и высокой скорости;
задние колеса «переставляет» в поворотах;
при активном торможении задняя ось явно не устойчива;

Также, если видны масляные пятна в области штока амортизатора, это является четким индикатором возникших проблем со стойками. Чтобы поменять амортизаторы задние на Форд Фокус 2, потребуется выполнить следующие основные действия:

снять заднее колесо;
под подвеску следует установить упор;
далее откручивается крепление амортизатора;
изношенный амортизатор снимается, на его место устанавливается новый;

Обратите внимание, обычно амортизаторы меняют парами на одной оси. Такая замена показана даже в том случае, если одна стойка еще сохраняет работоспособность

Основная причина заключается в том, что попытка установить старый и новый амортизатор на одной оси приведет к тому, что стойки будут работать не одинаково. В результате ухудшится устойчивость и управляемость.

Если же появились стуки в области задней подвески, при этом амортизаторы в норме, тогда нельзя исключать износ стоек стабилизатора. Данный элемент подвержен нагрузкам и может быстро выйти из строя при езде по плохим дорогам.

При этом поменять стойки стаба на Фокус 2 не сложно и можно выполнить операцию своими руками в условиях обычного гаража. Машину нужно загнать на яму, открутить крепление стойки к поперечному рычагу.

После этого можно снять старую стойку и поставить новую. Единственное, нужно учитывать, что на шаровом пальце резьба подвержена активному загрязнению, то есть грязь нужно обязательно очистить. Добавим, что на Ford Focus 2 в устройстве подвески есть как Г-образные стойки, так и прямые. Так вот, прямую стойку заменить еще проще.

В целом, если задняя подвеска прошла больше 100 тыс. км, нужно быть готовым к замене целого ряда элементов (задний рычаг Форд Фокус 2, сайлентблок Форд Фокус 2 заднего рычага, стойка стабилизатора, сайлентблок задней тяги, болт с эксцентриком и т.д.). Если к этому добавить и задние стойки, стоимость ремонта получается достаточно высокой (при условии использования исключительно оригинальных деталей).

При этом следует отметить, что некоторые детали подвески подходят от Mazda, а также в каталогах представлен достаточно большой список доступных аналоговых запчастей разных производителей и качества для ремонта задней подвески Форд Фокус.

Еще добавим, что после любых работ с задней подвеской, а также в том случае, если замечен неравномерный износ задних покрышек или есть нарекания на устойчивость, следует уделить внимание углам установки задних колес. Углы схождения задних колес регулируются болтами крепления нижних задних рычагов к подрамнику

Это и есть так называемые регулировочные болты.

Регулировочный болт получил эксцентриковую головку, а также шайбу. Если вращать болт с шайбой, изменится положение в отверстии подрамника. Если сместить болт к продольной оси, тогда вылет нижнего заднего рычага станет меньше. Это приведет к тому, что угол схождения колеса уменьшается. Если же сместить болт от оси, тогда угол будет увеличен.

Когда менять сайлентблоки задних рычагов на Форд Фокус 2

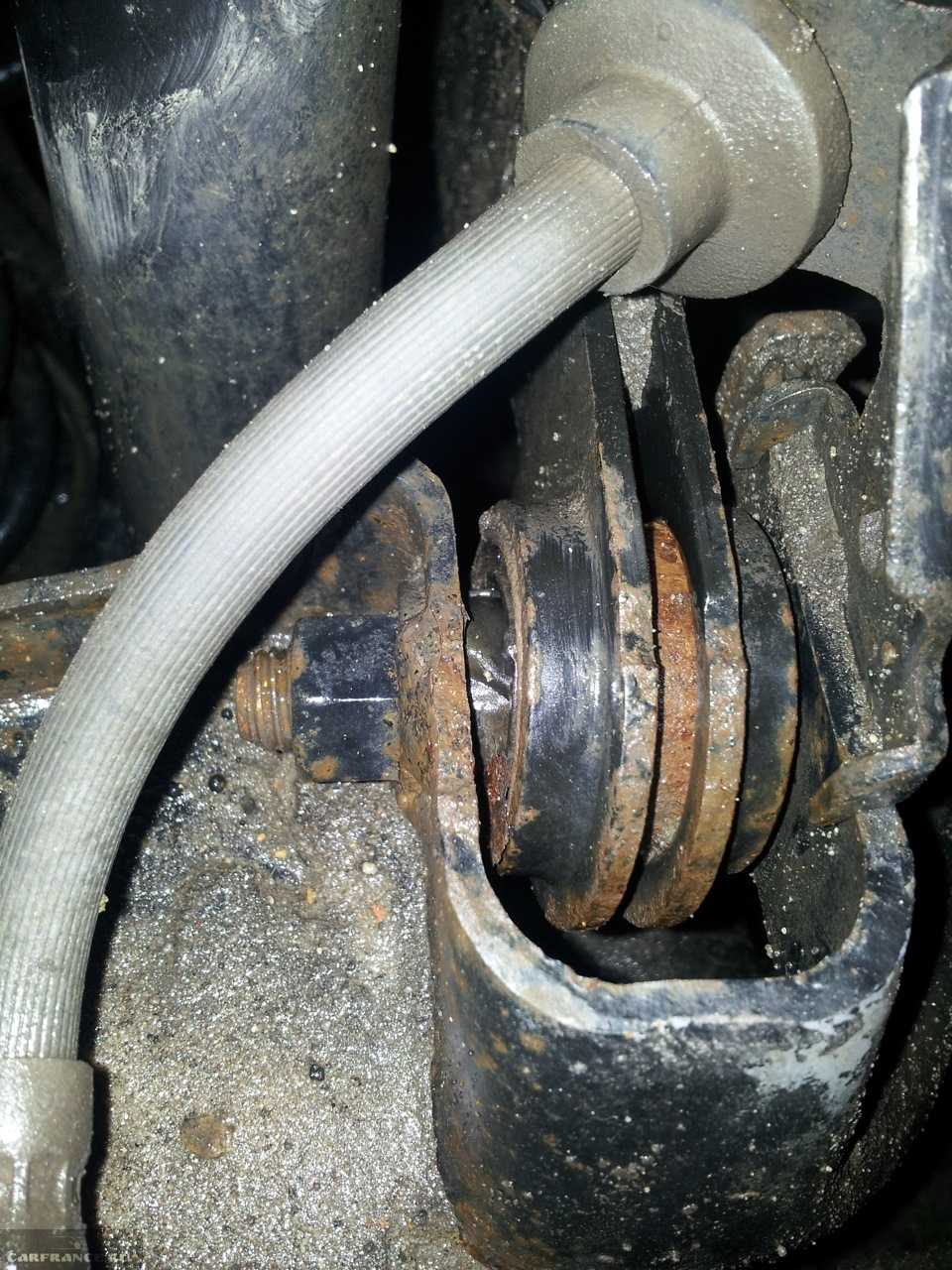

Износ видно сразу.

То, что сайлентблоком называется резинометаллическая втулка для гашения вибраций и уменьшения нагрузки на элементы подвески, никому объяснять не нужно.

То, что они имеют свой предел прочности, тоже понятно. Замена сайлентблоков задней подвески бывает необходима уже после 80–100 тысяч пробега, а признаками неисправности считаются:

стук и скрип в районе заднего моста;
неустойчивость автомобиля при резком перестроении и в поворотах;
увод машины в сторону при торможении;
неравномерный износ резины задних колёс;
нарушенные углы развала-схождения задних колёс.

Если не заметить сильный износ сайлентблоков вовремя, то кроме ремонта, можно крепко потратиться и на замену деталей подвески, и на новую резину. Да и безопасность в пути тоже будет под угрозой.

Какие сайлентблоки будем ставить?

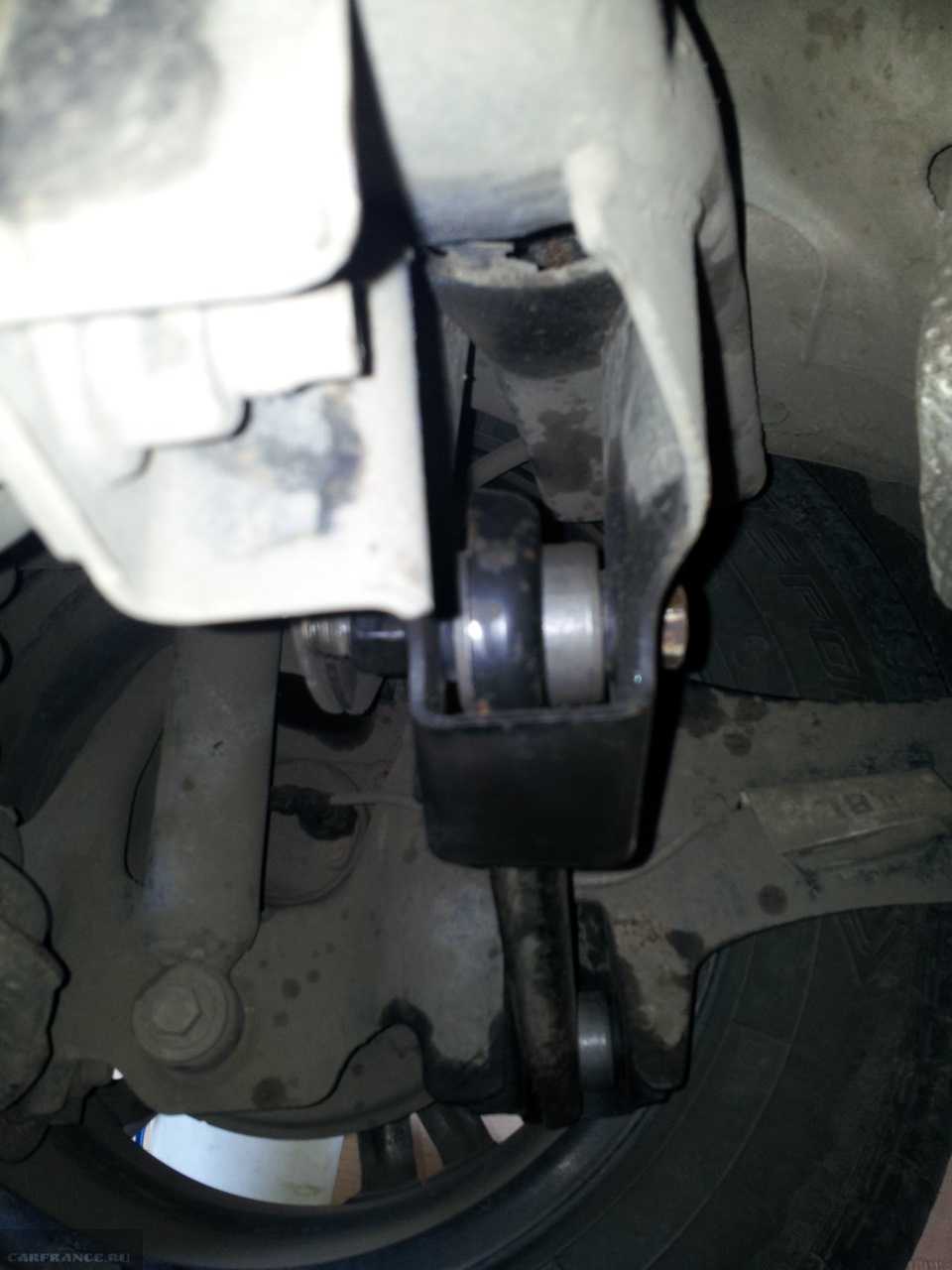

Новые сайлентблоки установлены.

Но есть опасность нарваться на контрафакт, на рынке появляется всё больше подделок рычагов из стали отвратительного качества. Однако если рычаги в нормальном состоянии, а из строя вышли только сайлентблоки, будем их менять. Работа по замене стоит в среднем около 4–4,5 тысяч рублей в зависимости от сервиса, поэтому сэкономим деньги и заменим сайлентблоки своими руками.

На рынке представлено множество видов сайлентблоков, но одними из самых популярных долгое время остаются элементы Lemforder. Вот их каталожные номера:

Lemforder 31938 01, это сайлентблок задних поперечных рычагов, для замены их нужно четыре, внутренний диаметр втулки 12,2 мм, внешний диаметр обоймы — 32,2 мм;
Lemforder 31940 01 — сайлентблок изогнутого заднего рычага с внутренней втулкой 12,2 мм, диаметр обоймы 36,2;
Febi 34249, продаётся комплектом на обе стороны с болтами крепления, устанавливается спереди заднего продольного рычага;
десять болтов Febi 29451 с резьбой М12х1,75, головка диаметром 24 мм под ключ на 15;
два регулировочных болта для установки развала Mazda BP4K-28-66ZB;
две регулировочные шайбы Mazda BP4K-28-473A;
Hanse HR 402 183 — нижний задний поперечный рычаг, сайлентблок наружный, внутренняя втулка диаметром 12,3 мм, внешняя обойма 36,3 мм;
внутренний сайлентблок нижнего поперечного рычага, Hanse HR 402 182, диаметры такие же;
две втулки стабилизатора поперечной устойчивости Lemforder 34054 01.

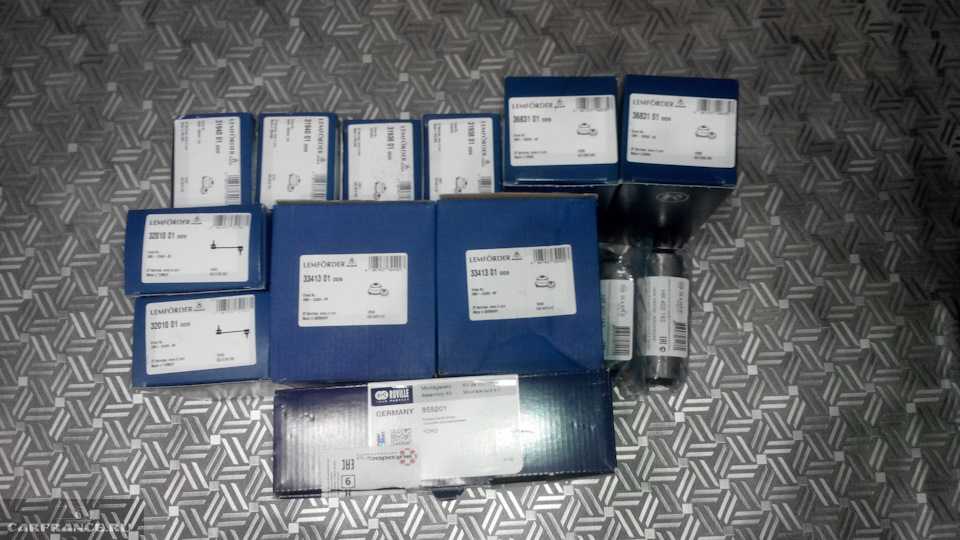

Все запчасти выглядит примерно так

Замена продольного рычага Фокус

В передней части продольного рычага Форд Фокус установлен сайлент-блок, через который рычаг закреплен двумя болтами к кузову. К задней части рычага четырьмя винтами крепится ступичный узел заднего колеса. Замена рычага требуется при его деформации или износе сайлентблоков.

Как и с другими рычагами работы по замене проводим на яме или эстакаде (подъемнике) со снятием пружины, и колеса. Плюс необходимо подставить упор под нижний рычаг. Без регулируемого упора вынуть болты из проушин сайлентблоков будет проблематично.

Вынимаем из отверстий продольного рычага три держателя проводов датчика скорости вращения колеса и отсоединяем колодку проводов от датчика скорости вращения колеса.

Головкой «на 10» отворачиваем саморез крепления упора оболочки троса стояночного тормоза и вынимаем упор из отверстия рычага.

Отсоединяем нижний конец амортизатора от продольного рычага затем отсоединяем от продольного рычага поперечные рычаги подвески.

Снимаем ступичный узел затем головкой «на 15» отворачиваем два болта крепления рычага к кузову и снимаем продольный рычаг.

Устанавливаем новый продольный рычаг в обратной последовательности. Важный момент – окончательно затягиваем резьбовые соединения в положении «автомобиль на колесах» (под нагрузкой), это позволит продлить жизнь сайлентблокам Форд Фокус.

Особенности замены сайлентблоков

Особенностью сайлентблоков, используемых на задней подвеске Фокус 2 является их конструкция.

Металлическая составляющая его представляет собой пластину с двумя проушинами, через которые продольный рычаг крепится к корпусу авто.

Края этой пластины значительно выступают за пределы резиновой составляющей сайлентблока, поэтому применить приспособление для выпрессовки-запрессовки обычных сайлентблоков здесь не получится.

Для замены сайлентблока можно воспользоваться обычным трехлапчатым съемником и втулкой.

Втулку можно сделать из отрезка толстостенной трубы с внутренним диаметром 35-40 мм.

Достаточно взять отрезок длиной 70 мм. Отверстие с одной стороны нужно заделать.

Для этого понадобится толстостенная шайба, без отверстия по центру, диаметр которой должен соответствовать внешнему диаметру трубы.

Для удобства эту шайбу можно приварить к трубе, сделав подобие стакана, но можно этого и не делать, достаточно перед выпрессовкой-запрессовкой подготовленную шайбу класть на отрезок трубы.

Последовательность выпрессовки такова: с одной стороны, на сайлентблок ставиться втулка, при этом выступающая проушина заходит внутрь ее.

Лапки съемника захватывают края рычага, винт съемника, который должен упираться в шайбу на втулке, потихоньку заворачивается и втулка выдавливает сайлентблок.

Запрессовка нового сайлентблока производится точно также

Важно только, чтобы длина лапок и винта съемника была достаточной

Или можно воспользоваться головной на 22 и аккуратно бить только по внутренней обойме.

Задняя подвеска Ford Focus

12.1. Сборка и разборка задней подвески

12.2. Поперечная балка

12.2.1. Снятие поперечной балки

12.2.2. Установка поперечной балки

12.3. Ступица колеса

12.3.1. Снятие ступицы колеса

12.3.2. Установка ступицы колеса

12.4. Подшипник ступицы колеса

12.4.1. Снятие подшипника ступицы колеса

12.4.2. Установка подшипника ступицы

12.5. Поперечный рычаг нижний (передний)

12.5.1. Снятие поперечного рычага

12.5.2. Установка поперечного рычага

12.6. Поперечный рычаг нижний (задний)

12.6.1. Снятие поперечного рычаг

12.6.2. Установка поперечного рычага

12.7. Верхний поперечный рычаг

12.7.1. Снятие поперечного рычага

12.7.2. Установка поперечного рычага

12.8. Стабилизатор поперечной устойчивости

12.8.1. Снятие стабилизатора поперечной устойчивости

12.8.2. Установка стабилизатора поперечной устойчивости

12.9. Продольный рычаг

12.9.1. Снятие рычага

12.9.2. Установка рычага

12.10. Поворотный кулак

12.10.1. Снятие поворотного кулака

12.10.2. Установка поворотного кулака

12.11. Амортизатор

12.11.1. Снятие амортизатора (кузов 3-дверный, 4-дверный, 5-дверный)

12.11.2. Снятие амортизатора (кузов универсал)

12.11.3. Установка амортизатора (кузов 3-дверный, 4-дверный, 5-дверный)

12.11.4. Установка амортизатора (кузов универсал)

12.12. Пружина

12.12.1. Снятие пружины

12.12.2. Установка пружины

Технические данные

Тип	Независимая, многорычажная, пружинная

Углы установки колес

Номинальное значение

Предельно допустимые значения

Продольный наклон оси поворота колеса (без нагрузки):

cедан

универсал

-0° 58′

-0° 55′

от 0° 23′ до -2° 18′

от 0° 22′ до -2° 11′

Схождение (без нагрузки), мм:

седан

универсал

2,9±1,2

от 5,0 до 0,8

Пружина

Применяются пружины только с цветовой маркировкой для соответствующей оси

На автомобиле установлена независимая задняя подвеска типа SLA.

Подвеска SLA работает с самоподруливающим эффектом, что делает Focus одним из самых удобных автомобилей для активной езды. Все элементы задней подвески монтируются на отдельной поперечной балкой, которая крепится к днищу кузова на шести болтах. Подвески автомобилей с кузовом седан и универсал отличаются между собой в деталях. Ниже будет приведено описание подвески автомобиля с кузовом седан, при этом будут указаны отличия подвески автомобиля с кузовом универсал.

Рис. 250. Задняя подвеска: 1 — верхний поперечный рычаг 2 — нижний поперечный рычаг; 3 — амортизатор; 4 — пружина; 5 — продольный рычаг; 6 — поперечная балка

Поперечная балка имеет сварную конструкцию и состоит из отдельных стальных профилей. К поперечной балке крепятся верхний и нижний поперечные рычаги, продольный рычаг, амортизатор, пружина, стабилизатор поперечной устойчивости, а также детали тормозной системы (рис. 250).

На автомобиле с кузовом универсал амортизатор устанавливается под углом снаружи витой пружины. Верхний конец амортизатора крепится внутри колесной арки на выступе кузова.

Видео про «Задняя подвеска» для Ford Focus

Замена рычагов задней подвески Ford Focus 2

Ремонт задней подвески автомобиля Форд Фокус

задняя подвеска фокус 2 ремонт

Замена заднего амортизатора Ford Focus 2

Если в районе штока заднего амортизатора появились масляные пятна, а по кочкам автомобиль стал проезжать с раскачиванием задней части кузова, амортизатор вышел из строя, и его необходимо поменять. Работу выполняем следующим образом:

для удобства снимаем заднее колесо;
под заднюю подвеску подкладываем упор (например, старый ненужный колесный диск), и машину немного опускаем на домкрате – необходимо сделать так, чтобы пружина несколько подвески сжалась;
это делается для того, чтобы при снятии амортизатора пружина не распрямилась без нагрузки и не выстрелила вверх;
откручиваем нижний болт, который держит амортизатор, для этого потребуется вороток с головкой на 15;
от кузова (внутри колесной арки) отворачиваем два болта крепления опоры амортизатора к кузову, здесь потребуется торцевой ключ на 10 или головка с удлинителем и воротком;
демонтируем деталь, подлежащую замене, устанавливаем на место новый амортизатор, производим сборку.

Готовим инструмент и принадлежности для замены

Перед тем как менять сайлентблоки задних рычагов на Фокусе, нужно позаботиться о том, чтобы весь необходимый инструмент и приспособления были под руками. В первую очередь будут необходимы либо съёмники с захватами для выпрессовки сайлентблоков, либо пресс. Выбить втулки кувалдой, даже имея проставки нужного диаметра, получается далеко не всегда. Но проставки всё-таки необходимы. Вот их чертежи и размеры. Это проставка для выпрессовывания сайлентблоков подпружиненного заднего рычага:

Опрессовка.

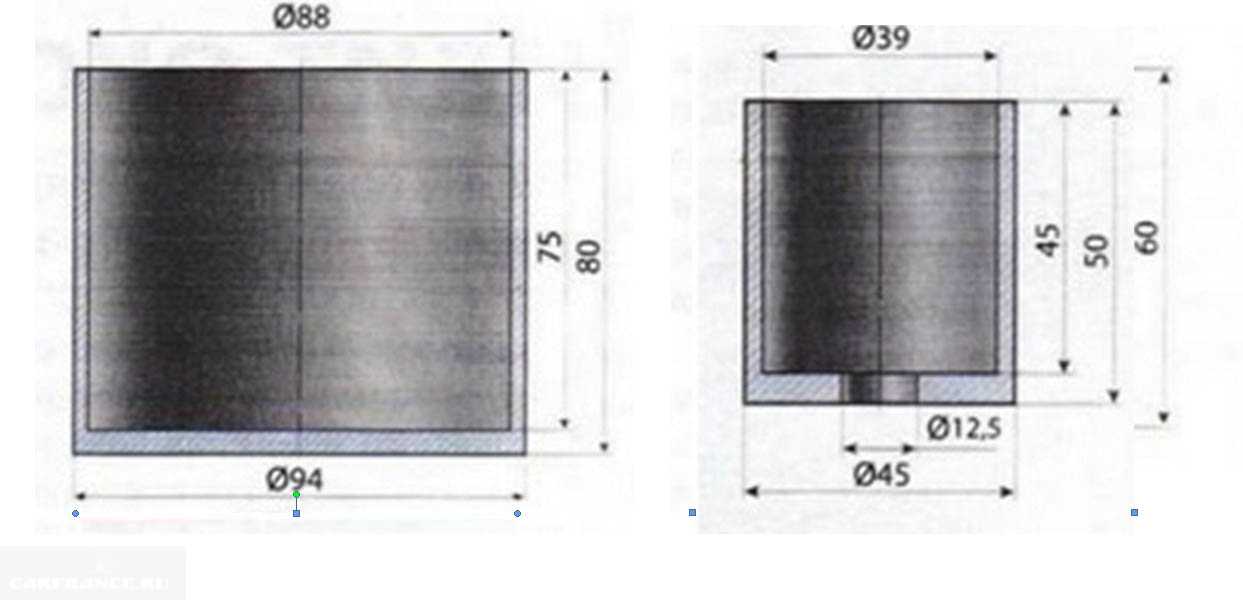

А этой проставкой выпрессовывают втулки изогнутого поперечного рычага:

А это размеры проставки для удаления сайлентблоков прямого поперечного рычага:

Размеры проставки.

Кроме этого, нам пригодится стандартный инструмент, набор головок, аэрозольная проникающая смазка и стяжка для демонтажа пружины, а также штатный домкрат и регулируемая подставка (гидравлический домкрат).
