Как заменить задние тормозные колодки на форд фокус 2 дисковые тормоза

Тестирование

Не спешите сразу же выезжать на автотрассу. Для начала проверьте систему торможения на скорости в 15-20 километров в час. Убедитесь, что биение педали или руля исчезло, а при торможении автомобиль не ведет в сторону. Также эксперты советуют в первые несколько дней ездить со скоростью не больше 100-120 километров в час. Это необходимо для того, чтобы колодки притерлись к дискам.

Тормозные диски и колодки – это основные элементы системы торможения, от которой зависит ваша жизнь. Необходимо своевременно менять эти компоненты и регулярно проводить визуальный осмотр, а также замер толщины дисков. На срок службы влияет не только качество исполнения изделия, но и стиль езды. Агрессивное торможение и большие перегрузки сокращают срок службы тормозного диска.

Теперь вы знаете, как поставить новые тормозные диски на Ford Focus 2. Эти навыки пригодятся и помогут в будущем регулярно экономить на услугах автосервиса, а при необходимости замены колодок вам не придется изучать вопрос заново. Не экономьте на тормозных дисках и покупайте оригинальную продукцию или аналогичную по уровню качества.

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Замена задних тормозных колодок Форд Фокус 2

Открутить и снять колесо.

Вытащить пружину на заднем суппорте.

Демонтировать заглушки на болтах с тыльной части заднего тормозного суппорта.

Открутить крепежные болты (сверху и снизу) с помощью шестигранника на 7 мм.

Отодвинуть верхнюю половину тормозного суппорта и открыть его.

Фотография открытого суппорта.

Установить специальное приспособление (смотрите фото) и “согнать” цилиндр.

Как и в случае с заменой передних колодок, необходимо несколько раз нажать на тормоз, чтобы обеспечить нормальную работоспособность системы. Замену тормозных колодок на автомобиле Форд Фокус 2 желательно выполнять сразу с двух сторон. В противном случае во время экстренного торможения машина может уйти в занос.

Подготовка к замене колодок

Замена задних колодок в Форд Фокус 2 начинается с установки автомобиля на ровной горизонтальной поверхности. Далее, независимо от вида тормозов, действуют в следующей последовательности:

Передние колеса фиксируют подложками спереди и сзади.
Далее ослабляют трос ручного тормоза. Для этого в салоне автомобиля поднимают водительский подлокотник, снимают кожух ручника и справа от рукояти откручивают гайку на 13.
В процессе работ поршень будет вкручиваться в тормозной цилиндр. Жидкость в бачке может вытечь наружу, поэтому ее частично (0,2-0,3 л) отбирают шприцем или грушей.
Баллонным ключом срывают колесные гайки.
При помощи домкрата вывешивают колесо. Для безопасности рекомендуется подложить под порог кирпичи или деревянную подпорку (полено).
Раскрутив гайки, снимают колесо.

Регулировка зазора задних барабанных тормозов

Наибольшие трудности, как правило возникают при выборе правильного зазора. Для этого подкручивайте регулятор зазора до появления первого шума от трения при вращении барабана.

Это означает, что между изделиями минимальное расстояние (но без клина)

Обратите внимание, чтобы на обоих колесах усилие было почти идентичным

Далее сделайте следующее:

Закрутите гайку ручника из салона до упора (от руки).
Поднимите ручной тормоз на два щелчка и попытайтесь повращать колеса.
Отпустите рычаг и проверьте колеса (они должны свободно вращаться).
Потяните ручной тормоз на три щелчка и проверьте колеса (они должны надежно блокироваться).
Отпустите ручник и убедитесь, что колеса хорошо крутятся.
С помощью ключа на «13» сделайте несколько оборотов гайки ручного тормоза в салоне Форд Фокус 2.
Закрутите колеса на все гайки и отпустите авто с домкрата.
Выезжайте с гаража и остановитесь на горке, после чего снова проверьте ручник.

Замена тормозных колодок Форд Фокус 2

Необходимость в замене тормозных колодок возникает по двум причинам: либо из-за чрезмерного износа фрикционного слоя, либо из-за начавшегося неравномерного износа тормозных дисков: некачественные колодки со временем могут протирать глубокие канавки на рабочей плоскости, после чего потребуется проточка диска, если вовремя не установить более качественные. Для выполнения этой работы нет большой необходимости обращаться в сервис: поменять тормозные колодки на Форд Фокус 2 можно и самостоятельно.

Выбор колодок

Простейший вариант не ошибиться при выборе – это приобрести оригинальные расходники. Жесткий контроль качества автопроизводителем гарантирует, что такие колодки окажутся пусть не самыми долговечными или стойкими к перегреву, но от скрипов и неравномерного износа точно избавленными.

Однако, как правило, такие детали стоят ощутимо дороже аналогов и в автомагазинах привозятся на заказ. Тут полезно вспомнить, что ни один завод не выпускает расходники к своим автомобилям сам, заказывая их «на стороне». Применительно к Focus 2 это означает, что в коробочке Ford Original Вы найдете колодки производства ATE или Motorcraft.

Что касается других фирм, то оптимальная замена тормозных колодок на Форд Фокус 2 – это продукция компаний, известных в первую очередь именно как производителей элементов тормозных систем и фрикционных материалов: Brembo, Ferodo, TRW.

Подготовка

Замена тормозных колодок на Форд Фокус 2 потребует от Вас подготовить:

Опору под порог – например, подходящий деревянный чурбан.
Большой шприц или спринцовку.
Баллон WD-40 или аналогичной проникающей смазки.
Литиевую или любую другую высокотемпературную пластичную смазку.
Металлическую щетку.

Перед началом работ нужно откачать жидкость из тормозного бачка – вдавливая поршни суппортов, Вы ощутимо поднимете ее уровень, и, если его не снизить заранее, тормозная жидкость вытечет наружу. Далее нужно ослабить крепления колес – на вывешенном колесе самостоятельно открутить колесные гайки можно только ударным пневмопистолетом, своими руками это не выйдет.

Замена передних колодок

Вывесив нужную сторону на домкрате и затем опустив порог на подставку, снимите колесо. Очистите наружные поверхности суппорта щеткой и приступайте к разборке.

Уприте мощную отвертку между тормозным суппортом и диском так, чтобы максимально вдавить поршень суппорта вглубь.
Извлеките проволочную пружину, прижимающую внешнюю колодку.
Выньте заглушки с обратной стороны суппорта и шестигранником 7 мм попробуйте стронуть с места скрытые под ними направляющие. Будьте осторожны – сорвать шестигранник легко, и это повлечет за собой снятие суппорта вместе со скобой и высверливание направляющих. Так что, если резьба «не идет» — доставайте баллон со смазкой.
Снимите суппорт со скобы, выньте колодки и додавите поршень.
Установите новые колодки, не забыв о направлении вращения диска (указано стрелкой на колодке).
Установите суппорт на место, очистите направляющие и нанесите на них свежую смазку.
Заверните направляющие, установите прижимную пружину.
Несколькими нажатиями педали тормоза выведите поршень в рабочее положение.

Видео замены:

Замена задних колодок

Замену задних колодок проводят при отпущенном ручном тормозе. Крепление суппорта сзади аналогично переднему, поэтому шестигранник 7 мм также пригодится.

А вот из-за наличия винтового привода ручного тормоза вдавить поршень, просто нажимая на него, не выйдет: необходимо специальное приспособление, одновременно давящее на поршень и вращающее его по часовой стрелке.

Его можно приобрести или сделать своими руками из струбцины, на худой конец поршень можно вращать ключом от углошлифовальной машинки.

Установив колесо на место, прокачайте тормоз, чтобы вывести поршень, но рычаг ручника не трогайте: для его корректной работы нужно, чтобы поршень уже был в рабочем положении.

Завершение

Отпустив автомобиль на землю, протяните все колеса. Титаническое усилие здесь не нужно – прочности креплению оно не добавит, но износ резьб ускорит в разы. Достаточный момент – 120-130 ньютон-метров.

Доведите уровень жидкости в тормозном бачке до нормы: если менялись колодки на обеих осях, возможно, придется даже вновь немного откачать. Лучше всего полностью опустошить бачок и вновь заполнить его уже свежей тормозной жидкостью. Не забывайте, что в первое время. Пока притираются колодки, торможение будет слабее обычного.

9.4. Ford Focus II. Замена колодок тормозных механизмов задних колес

Замену колодок проводим в случае предельно допустимого износа их накладок.
Колодки также необходимо заменить при замене диска тормозного механизма, замасливании накладок или наличии на них глубоких борозд, трещин и сколов, а также в случае отслоения накладок от основания колодок.Колодки тормозных механизмов задних колес необходимо заменять только комплектом — все четыре колодки тормозных механизмов. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.
Замену колодок тормозных механизмов показываем на правом заднем колесе.
Устанавливаем автомобиль на подставку заводского изготовления.
Снимаем заднее колесо.

Поддев отверткой, освобождаем пружинный фиксатор наружной колодки…

…и снимаем его.
Проверяем состояние пружинного фиксатора. На поверхности фиксатора не должно быть значительной коррозии, влияющей на его упругие свойства.

Снимаем крышки защитных втулок обоих направляющих пальцев.

Шестигранником «на 7» отворачиваем нижний направляющий палец…

…и вынимаем его.
Аналогично отворачиваем и вынимаем верхний направляющий палец.

Отводим суппорт в сторону.

Вынимаем внутреннюю и внешнюю колодки.Обратите внимание на то, что внутренняя колодка снабжена пружинным прижимом.
Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра. Для утапливания поршня можно использовать винт и планку от двухлапого винтового съемника, а также гайку подходящего размера

Инструмент для утапливания поршня

Для утапливания поршня в цилиндр суппорта опираем планку винтового съемника на выступы суппорта, и подкладываем гайку под конец винта. Вращаем гайку ключом по часовой стрелке и одновременно поджимаем винт. Гайка силой трения будет заставлять вращаться поршень.
Вместо винтового съемника можно использовать приспособление, изготовленное из подходящей стальной пластины толщиной не более 4 мм и шириной не более 23 мм.

Протачиваем на наждаке углубление в пластине не менее 4 мм и шириной 15 мм.

Вставляем выступы пластины в углубления поршня и, надавливая, вращаем по часовой стрелке.
При этом поршень будет утапливаться и вворачиваться в цилиндр одновременно.
Очищаем от грязи и коррозии детали тормозного механизма, особенно посадочные места направляющей тормозных колодок.
Устанавливаем новые тормозные колодки и крепим суппорт.
Аналогично заменяем тормозные колодки на левом заднем колесе.После замены колодок на обоих задних колесах несколько раз нажимаем на педаль тормоза для установки зазоров межу колодками и дисками.

Признаки износа тормозных дисков

Проводить визуальный осмотр важно, но делать это каждую неделю или месяц непрактично. В связи с этим, водители должны четко понимать, какие признаки в поведении машины говорят о необходимости заменить тормозные диски

В этот список входит следующее:

Появление вибраций и характерного биения педали тормоза/руля при небольшом нажатии. Это говорит о том, что диск искривлен или деформирован.
Сильное биение и ощутимые колебания во время торможения – явный признак наличия проблемы. В этом случае рекомендуется провести визуальный осмотр дисков и направиться на дальнейшую диагностику.
Автомобиль уводит в сторону. Случаться это может как по причине неисправности подвески, так и при неравномерном износе тормозных дисков или колодок.
Появление характерного скрежета. Это говорит о том, что колодки износились, при этом металл трется о металл. Рекомендуется срочно заменить детали, иначе можно серьезно повредить исправные диски.

Не забывайте проводить визуальный осмотр тормозных дисков на наличие сколов и трещин. Сделать это нетрудно, просто выйдя из авто. Полную диагностику всех узлов тормозной системы вам сделают только профессиональные механики в специализированных техцентрах, но некоторые детали можно поменять и самостоятельно.

Замена передних колодок и тормозных дисков на Форд Фокус 2

В замене передних колодок и дисков на втором Фокусе нет ничего сложного, в связи с чем многие автовладельцы производят замену самостоятельно. Обычно, для этого нужно 1,5–2 часа времени, хорошая погода или гараж и кое-какой инструмент.

Снятие передних тормозных колодок

Поддомкрачиваем автомобиль и снимаем колесо. Перед нами изношенный тормозной диск и тормозные колодки не первой свежести.

Отвёрткой поддеваем пластиковую заглушку, которая закрывает направляющие суппорта. То же самое делаем с нижней заглушкой. Тут стоит отметить, что если диск снимать не требуется, а просто необходимо поменять колодки, то достаточно снять заглушку и открутить нижнюю направляющую суппорта. Но так как у сна замена диска снимаем обе заглушки.

Небольшой монтировкой утапливаем тормозной поршень максимально в суппорт. Лучше цеплять за колодку, её всё равно выкидывать, а поршень ещё послужит.

Берём шестигранник 7 мм и откручиваем направляющую суппорта которая находится под заглушкой, которую мы сняли ранее.

Далее, необходимо снять пружину. Её нужно поддеть отвёрткой и вытащить пассатижами. Она снимается достаточно легко.

После этого подвижную часть суппорта вместе с колодками можно легко снять и надёжно закрепить проволокой. Чтобы освободить тормозной диск необходимо открутить неподвижную часть суппорта. Она прикручена двумя болтами. Открутить её можно головкой на 15 мм.

Что делать если тормозной диск «прикипел»?

После полного снятия суппорта перед нами остаётся диск который ничем не закреплён на ступице.

Если потянуть его руками на себя то он должен легко сойти, но бывают случае когда он «прикипает» к ступице и снять его можно с усилием, предварительно обстучав молотком. Для этого медленно прокручиваем тормозной диск и стучим молотком по его внутренней части. После этого монтировкой надавливаем изнутри на диск зацепив монтировкой за проушину суппорта выдавливаем старый тормозной диск небольшими усилиями, постепенно проворачивая.

После снятия перед нами голая ступица.

На этом этапе разборка закончена, теперь необходимо все собрать в обратном порядке с новыми запчастями.

Устанавливаем новый тормозной диск.

Вот так несложно можно поменять передние колодки и диски самостоятельно при помощи инструментов, которые есть практически у каждого водителя.

Диагностика тормозной системы: когда менять диски?

Среднестатистический аккуратный водитель может менять диски каждые 100-140 тыс. км. Если за рулем находится водитель, предпочитающий резкое торможение и высокие скорости, менять систему торможения придется чаще. И так, как же определить, что тормозные диски Форд Фокус 3 исчерпали свой ресурс? Рекомендуется не пренебрегать сезонными и регулярными ТО, во время прохождения которых специалисты с легкостью обнаружат неисправности.

Не стоит полагаться исключительно на сервисные центры. Если пустить все на самотек и проверять авто раз в полгода, можно упустить из виду вполне очевидные поломки. В связи с этим, мы рекомендуем время от времени осматривать ключевые механизмы транспортного средства на предмет преждевременного износа или поломки. Вот несколько ситуаций в работе колодок и дисков, которые должны насторожить владельца авто:

странные звуки, вроде скрипа, свиста или скрежета на протяжении торможения;
запаздывания системы торможения от момента нажатия на педаль тормоза;
тормозной путь заметно увеличился по сравнению с нормальной ситуацией;
вибрация или непривычное поведение педали тормоза во время нажатия;
если во время нажатия на тормоз блокируется вся система торможения, то это признак полного износа дисков. В таком случае следует поспешить в качественный СЦ поблизости.

Совет! Не лишним будет и визуальный осмотр на предмет потертостей, сколов, трещин или потери толщины. Все это – признаки того, что пора провести профессиональную диагностику.

Замена тормозных дисков на Форд Фокус 3 – не просто рядовая ситуация, вроде замены масла или заправки бака. Если вовремя не заметить неисправность, при этом продолжить ездить с неисправными дисками, то это приведет к следующим последствиям:

поврежденная деталь, как элемент тормозной системы, разрушает весь механизм в целом, а также выступает в роли катализатора аварийной ситуации на дороге;
неисправные диски – частая причина поломки колодок, поэтому заметьте, что ремонт последних обойдется куда дороже;
последнее и самое главное – вы можете спровоцировать аварию на дороге как для себя, так и для остальных участников дорожного движения.

Когда менять и какие колодки искать на замену родным

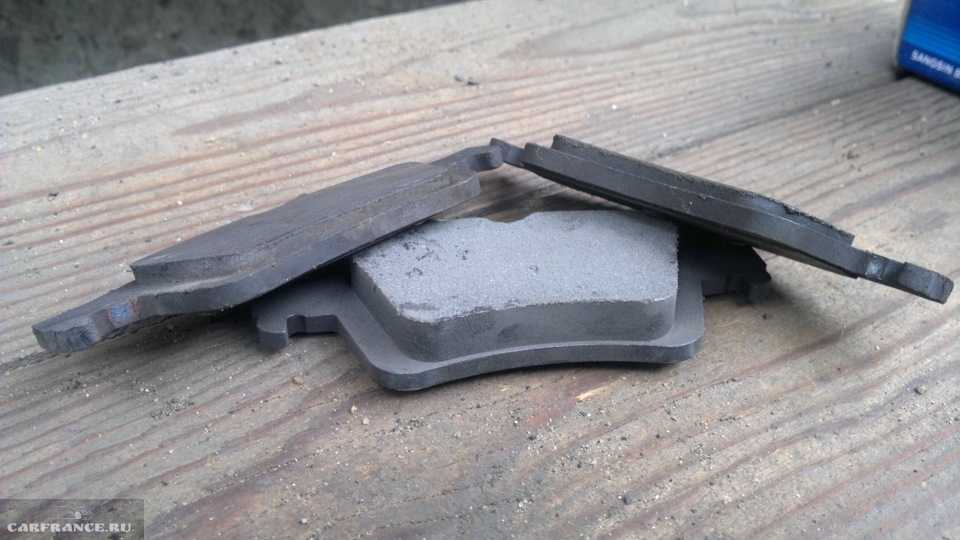

Тормозные колодки дискового механизма (новые и старые для сравнения)

Официальные дилеры при проведении гарантийного ТО меняют колодки в том случае, если их износ не превышает 50%. В любом случае ориентироваться нужно только по эффективности работы задних тормозов и работе ручника. В основной массе толщина задних накладок к 100 тысячам пробега составляет от 4 до 6 мм, но докатывать до миллиметровой толщины все же не рекомендуется. Колодки меняются на обоих колёсах, то есть, покупать нужно две пары сразу, причём одного производителя и одного типа. Новая колодка должна иметь толщину фрикционной накладки не менее 11 мм.

Артикулы

Если говорить о конкретных моделях задних колодок, то для Фокуса с барабанными тормозами чаще всего хвалят три комплекта:

Ate 03.0137–0467.2;
TRW GS 8736;
Ferodo FSB 687.

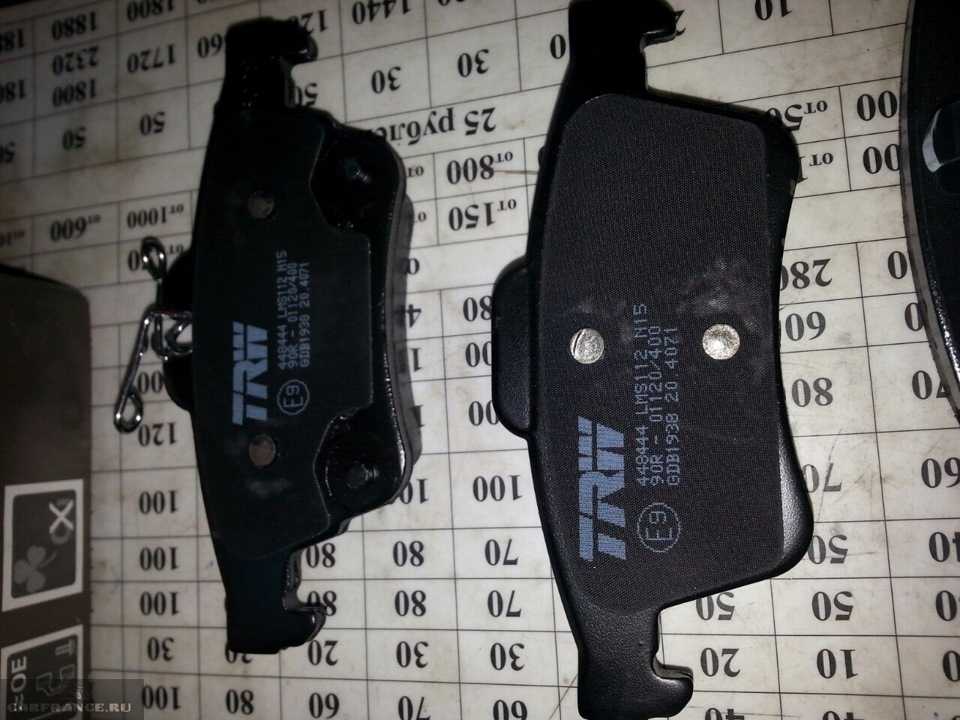

Задние тормозные колодки с дисковым механизмом TRW.

Более жёсткие по работе и более дорогие — Hankook Frixa S1, спортивные, но шумные TRW Ceramic, из недорогих моделей часто рекомендуют TRW GDB1938 (около 1200 рублей), не так давно в продаже появились колодки CTR CKF-14. Компания занимается обычно деталями подвески, но новые колодки публика оценила неплохо, да и цена около 900 рублей для такого уровня качества в пределах нормы.

Это интересно: Замена колодок передних Форд Фокус 3: описываем развернуто

15.23. Замена тормозных колодок на задних барабанных тормозах

Рис. 14.23. Барабанный тормозной механизм заднего колеса: 1 – защитный кожух заднего тормоза; 2 – тормозная колодка; 3 – трос стояночного тормоза; 4 – упор; 5 – тормозной барабан со ступицей колеса; 6 – зажим крепления тормозной колодки; 7 – колесный тормозной цилиндр

Обязательно заменяйте все колодки на одной оси автомобиля, даже если изношена только одна колодка. В противном случае это приведет к различным коэффициентам трения на колесах, что при интенсивном торможении будет уводить автомобиль в сторону

Осторожно приработайте новые тормозные колодки и во время первых 500 км избегайте резкого торможения. Тормозные колодки заменяются на новые, если старые износились, замаслились (стояночный тормоз не затормаживает автомобиль)

Тщательно следите за тем, чтобы все запасные части тормозной системы для вашего автомобиля были оригинальными и разрешены к применению (
рис. 14.23).

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ

1. Снимите защитный чехол с рычага стояночного тормоза и поднимите вверх по рычагу.

2. Отверните гайку и освободите трос стояночного тормоза.

3. Отверните гайки и снимите заднее колесо.

4. Снимите ступицу заднего колеса с тормозным барабаном. Снимите датчик частоты вращения колеса, если он установлен.

5. С обратной стороны защитного кожуха заднего тормоза снимите зажим крепления тормозной колодки.

Рис. 14.24. Места установки тормозных колодок на поршни колесного тормозного цилиндра

6. Отклоняя в стороны, снимите обе тормозные колодки с поршней колесного тормозного цилиндра (
рис. 14.24). Не повредите защитные чехлы колесных тормозных цилиндров.

7. Небольшой струбциной закрепите в исходном положении поршни колесного тормозного цилиндра.

8. Снимите с нижнего упора тормозные колодки и отклоните их вниз.

Рис. 14.25. Отсоединение троса (1) стояночного тормоза от отжимающей тормозной колодки (2)

9. Оттяните назад отжимаемую тормозную колодку 2 (
рис. 14.25) и отсоедините от нее трос 1 стояночного тормоза. Сожмите зажим на защитном кожухе заднего тормоза и вытяните трос стояночного тормоза из защитного кожуха.

10. Снимите сначала нижнюю, потом верхнюю возвратные пружины.

Рис. 14.26. Снятие передней (набегающей) тормозной колодки (1) с распорной пластины (2)

11. Освободите переднюю (набегающую) тормозную колодку 1 (
рис. 14.26) с распорной пластины. Если имеется, поверните автоматическое регулировочное устройство так, чтобы освободилась защелка тормозной колодки.

12. Повернув на угол 90°, снимите распорную пластину нижней тормозной колодки.

Рис. 14.27. Расположение опорных мест тормозных колодок на защитном кожухе заднего тормоза

13. Очистите защитный кожух заднего тормоза и опорные места тормозных колодок, проверьте и смажьте их тонким слоем консистентной смазки на медной основе (
рис. 14.27).

14. Соберите тормозные колодки и распорные пластины. Следите за тем, чтобы автоматическое регулировочное устройство было установлено в первоначальное положение.

15. Установите на тормозные колодки возвратные пружины.

16. Подсоедините трос стояночного тормоза.

Поворачивая, осторожно установите тормозные колодки на поршни колесного тормозного цилиндра. Не повредите при этом защитные чехлы

Предварительно снимите струбцину, крепящую в исходном положении поршни колесного тормозного цилиндра.

18. Установите на упор обе тормозные колодки.

19. Установите ступицу колеса и тормозной барабан на ось. Сначала затяните новую гайку крепления ступицы колеса моментом 235 Н·м, потом отверните ее на 21/2 оборота. Рукой несколько раз проверните «свободный» тормозной барабан и в это время снова затяните гайку крепления ступицы моментом затяжки 235 Н·м.

20. Крышку ступицы частично заполните новой смазкой для колесных подшипников и с помощью трубы соответствующего диаметра и молотка осторожно установите крышку на ступицу колеса.

21. Несколько раз нажмите на педаль тормоза до появления сильного сопротивления, что позволяет отцентрировать только что установленные тормозные колодки по отношению к тормозному барабану и приводит автоматическое регулировочное устройство в рабочее положение, при котором оно регулирует зазор тормозных колодок.

22. Установите колеса и опустите автомобиль.

23. Отрегулируйте стояночный тормоз.

24. Во время заключительной пробной поездки осторожно проверьте работу тормозов и действие стояночного тормоза.

предыдущая страница15.22. Снятие тормозного барабана

следующая страница 15.24. Снятие колесного тормозного цилиндра

Проверка задних тормозов Форд Фокус

Проверка и обслуживание задних барабанов Форд Фокус 2. Азбука Форд 5 серия, часть 2. ? Первая часть по замене.

Гайка регулировки фокуса Ford Focus

Затем мы выясним, как удалить барабан Ford Focus 2. Сначала ослабьте кабель ручного тормоза. После этого с помощью молотка рядом с каждой шпилькой (при этом не касаясь шпильки), пока она не начнет смещаться. Далее, подевая монтирует с обеих сторон попеременно.

Как заменить задние колодки на Ford

Удалите клипы. Здесь удаляется барабан, вот что мы удалим: я показываю отверткой крепежные вставки, поворачиваю их вверх или вниз, так что это удобно и, с помощью отвертки, вытащить его, затем мы удаляем нижнюю пружину.

Как правильно собрать колодки для Ford 2

Затем отсоедините ручной тормоз.

Так выглядит «тормозная система» Ford Focus 2. Две прокладки, закрепленные сверху пружинной и резьбовой регулировочной стойкой. Я также уменьшу подушки маленькой пружиной.

Отсоединить кабель ручного тормоза

И снизу вы можете увидеть кабель ручного тормоза, его тоже нужно удалить, в паз тянуть себя к круглому гнезду, и это ваши руки, и просто собрать первый положить веревку бар на месте (как показано на вершина). Для новых тормозных колодок (с ослабленной ручкой) вам необходимо установить новое расстояние до барабана. Для того чтобы его можно было носить, но также и так, чтобы подушки находились не слишком далеко от внутренней поверхности барабана. Это делается с помощью той же регулировочной стойки.

Поместите колодки в обратном порядке

Закрепите подушки Ford Focus (фото выше), сняв нижнюю пружину и разместив верхние кулачки на цилиндре, а затем вытащите подушки вниз и закрепите пружину.

Верните барабан на место

Мы крепим держатели по бокам и соединяем кабель ручного рычага. Затем установите барабан на место и поместите колесо. Замена завершена.
