Ремонт печки Ford Focus 2
1. Ремонт моторчика отопителя печки Ford Focus 2
Прошлой зимой, помню, гудел на морозе моторчик печки. Периодически клинило. Решил не дожидаясь морозов снять его и проверить что да как… Сперва снимаем бардачок. Всё без особых проблем.
Далее убираем вниз предохранители и отодвигаем проводку. До меня кто-то уже лазал, похоже.

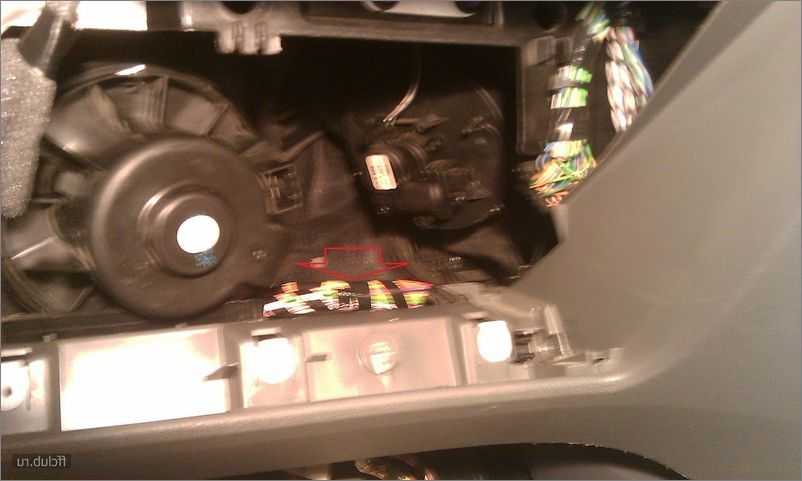

Снимаем джек со стороны бардачка — (заслонка циркуляции воздуха) и Снимаем основное питание со стороны педального узла. Далее снимаем моторчик откручивая 3 болта крепления кожуха и проворачиванием самого моторчика против часовой со стороны педального узла. Всё вытаскивается через предохранители. Вся процедура выкручивания 3 болтов занимает часа полтора. Их практически не видно и всё на ощупь. Теперь всё снято. Начинаем переборку моторчика. Мотор разбирается просто. Крылчатка — прогрев и выстукивание. Ротор — расклепываем.
Вот основная проблема гула. Втулка закисла на валу ротора. Отсутствие смазки.
Разбираем всё, смазываем, ставим на свои места. Мотор заклёпываем обратно.
Монтируем в автомобиль.
На этом всё. После переборки моторчик стал работать плавнее, гула зимой не должно быть, всё смазано. Немного шелестят щётки. Думаю, притрутся и будет ок.
2. Ремонт резистора печки Ford Focus 2
Ну вот я и дождался выходных и с погодой всё в порядке вчера было. Полез добираться до сопротивления отопителя. Надо отметить: это оказалось гораздо сложнее, чем я представлял, по описаниям, найденным в интернете. Трудности возникли при снятии и установке самого резистора, – к нему очень тяжело подлезть. Снял педаль акселератора, а вот тормоз трогать не стал, – сложностей много, и мало ли, что там не так получится. На всякий случай, не стал отключать и провода от педали “газа”, вдруг потом ошибка какая выскочит. Резистор спрятался чуть выше и левее корпуса воздушного фильтра и этот корпус мешает увидеть один из винтиков крепления сопротивления. В инструкции говорится, что понадобится ключ TORX T25, он нужен только чтобы переднюю панель частично разобрать, сами винты крепления резистора TORX T15. Купленной отвёртки T25 оказалось не достаточно, поехал к другу на сервис взял у него набор с этими звёздочками. Там они в виде головок, куча удлинителей, ключиков Г образной формы и прочего. Вот он мне и помог. В магазине такой сегодня посмотрел 1500 руб. стоит. Потом по возможности приобрету. Вытащил я этот резистор. Оказалось, сгорел термопредохранитель, который собственно и не даёт самому резистору сгореть. Проверил его при помощи мультиметра. Потом примотал перемычку из провода между контактами этого предохранителя. воткнул на место фишку с проводкой, включил зажигание и ВУАЛЯ все скорости на печке работают. У меня оказался термопредохранитель с маркировкой: 192KR1 C3401 расчитаный на 192 градуса Цельсия. В интернете пишут массу вариантов замены этого предохранителя. Начиная от колхозного варианта с перемычкой или поставить простой предохранитель на 25А и даже с выносом его наружу корпуса печки, для удобства его последующей замены. Есть и вариант с перепайкой термопредохранителя. Паять как пишут нужно с теплоотведением, якобы если этого не сделать, то в процессе замены он сгорит. На изъятом из печки резисторе видно что он не припаян, а приварен на контактах. Мною решено было ставить термопредохранитель как и положено. Съездил в радио магазин купил сразу 6 этих предов на 210 и 225 гр. 126 руб. вышло. На 190 не оказалось в наличии, ну и сам решил подстраховаться и побольше предел сгорания поставить. Установил TZ D-225 16A, есть такие же на 10A, но их я не стал брать, взял все на 16A. Сам термопредохранитель не паял, просто загнул его контакты на контактах резистора и сжал посильнее плоскогубцами. На всякий пред установкой на место проверил его мультиметром. Как я понимаю, для проверки работы печки уже с заменённым предохранителем, нельзя использовать вариант как с перемычкой вне своего места, так как не находясь в корпусе печки и не обдуваемый ей же предохранитель может тут же перегореть. По дороге к резистору проверил и фильтр, чистенький, пред зимой поменяю. И если кто читает и полезет в те же дебри учтите на шпильках крепления педали акселератора стоят овальные гайки, крутятся тяжело и есть вероятность эти шпильки сорвать, не выкрутить, а сорвать. Это мне уже дружище из сервиса сказал, посоветовал менять на простые гайки с гровер шайбами, правда сказал мне это уже после того как я всё собрал и пошёл ключи возвращать. У меня эти шпильки немного шататься начали, выкручивал я гайки пару раз, сначала сам пытался снять резистор не получилось, поставил педаль акселератора на место и к другу поехал, ну и там снимал её. Потом обязательно заменю. Собирать всё в обратном порядке.
Мой аккаунт
Не устанавливая на место проверил его на работоспособность напрямую от аккумулятора, все работает. После установки на место результат тот же, двигатель не вращается на машине установлен двух зонный климат.
Замерил напряжение на разъеме двигателя отопителя — 9,3V без нагрузки, под нагрузкой 0V. Отключил разъем блока управления отопителем и установил перемычку при включении зажигания двигатель отопителя работает на полных оборотах.
Получаем вот такой вот вид. Чистим его от пыли и грязи ушными палочками, продуваем все WD и смазываем. Выше я рассказал, как надо сделать, чтобы было все хорошо и красиво. Первый раз я снял вентилятор, разобрал его, продул его средством для чистки карбюраторов.
И с мазал его вот такой вот плохой смазкой — ни когда не покупайте!
Включил вентилятор, вроде работает, дует как и раньше, но так же чутка чутка посвистывает. Ну я плюнул на это, сказал сам себе ну Бог с них, главное почистил и смазал, а значит все норм будет.
Но все просто у нас в жизни не бывает. Придя на следующий день за машиной, чтобы поехать на работу, вижу такое чудо и супер чудо звук.
После чего, я разобрал все, как описал выше. Разборка во второй раз полностью заняла минут с перекуром. После смазки решил проверить работоспособность вентилятора — работает теперь идеально, как турбина.
Как снять мотор отопителя Форд Фокус 2.
Замена термопредохрантеля регулятора печки Ford Focus 2 Заметил, что печка не дует на положениях, дует только на максимальном 4 положении.
Замена мотора печки форд фокус 2 — видео iaarus.ru
Сломалась печка, снял вентилятор печки! Ford Focus 2
Как вариант размещения тела первый с водительского сидения, опустив ручку ручника, головой придется касаться коврика пассажирского места, второй полностью открыв дверь пассажира и постелив на порог старую куртку ложиться полу боком, левым в низ. Машина года, фф2 — 2 литра, климат двухзонный. Позы перепробовал все которые знал и не знал.
Во первых, большое спасибо garikaa за фото отчет о снятии двигателя, очень помог.
Как вариант размещения тела первый с водительского сидения, опустив ручку ручника, головой придется касаться коврика пассажирского места, второй полностью открыв дверь пассажира и постелив на порог старую куртку ложиться полу боком, левым в низ.
В общем эта операция снятия и установки сродни часу фитнеса!
Откручиваем три болтика крест крепления установочного корпуса моторчика
Вынимаем нижнюю крышку установочного корпуса моторчика, осторожно не выпуская из рук сразу положить на поверхность с которой моторчик не должен упасть, вентилятор печки требует нежного обращения
Отжимая резиновые выступы вытаскиваем моторчик из установочного корпуса.
Осмотр втулок моторчика печки Сразу видна причина появившегося посвистывания, это влага которая попадала на нижнюю втулку, да и верхняя втулка тоже страдает и изнашивается не меньше. Отверстие для слива конденсата влаги я сразу расширил до 3 мм.
Comments • 25
Как показало обследование материал щёток ближе к меди а не графиту наверное графит в системе вентиляции не уместен по экологическим соображениям. Поэтому и подбор замены следует делать из более медных щёток, лишний размер всегда можно сточить перед установкой.
Винты крепления заслонки клеил суперклеем в отвертке, чтобы не потерять их там. Позы перепробовал все которые знал и не знал. Но короче все собрал без проблем.
Сеня печка молотила как сумасшедшая, правда изредка немного посвистывала. Во первых, большое спасибо garikaa за фото отчет о снятии двигателя, очень помог. Во вторых хочу поделиться своим опытом в ремонте мотора отопителя и блока управления отопителем. В один прекрасный морозный день вдруг отказался напрочь работать мотор отопителя, при этом посторонних свистов и шумов от него до этого не исходило.
Вскрытие показало что заклинил подшипник скольжения со стороны крыльчатки забился грязью.
Мотор был разобран, подшипники смазаны. Советую все же при заклинивании и свистах разобрать его полностью а не ограничиваться смазкой жидкими смазочными материалами поверх. Результата это не даст, грязь набивается внутрь подшипников скольжения. Крыльчатка легко снимается, без всяких приспособлений, если зажать ось в тески и проворачивая крыльчатку руками тянуть её вверх.
Автозапчасти для иномарок, ремонт авто
На моторчике отсоединяем разъем, который управляет этим механизмом. Открутив три самореза, с помощью которых крепится устройство рециркуляциипосле чего снимаем.
Как снять, поставить мотор печки на Ford C-Max С водительской стороны, также немного освобождаем уплотнитель дверей и снимаем небольшую пластиковую крышку с наклейкой, как и с правой стороны. Откручиваем два самореза, которые крепят пластиковую основу разъема диагностики, после чего снимаем ее, потянув немного вверх и на.
Теперь глубоко под панелью желательно подсветить фонариком находим сам мотор печки, находим разъем, к которому идут черно-красный и зелено-оранжевый провода и отсоединяем. Как снять, поставить мотор печки на Ford C-Max Ищем на моторчике не далеко от снятого разъема фиксирующую кнопку, нажимаем ее и проворачиваем его против часовой стрелки и со снятие моторчика печки на форд фокус 2 переднего пассажира вынимаем двигатель наружу.
Более точное его расположение подскажет схема
В случае, если с предохранителем все в порядке, стоит обратить внимание на реле вентилятора, которое также находится в предохранительном отсеке. Проверить его исправность целесообразнее при помощи тестера, предварительно вытащив из гнезда реле
Однако, действеннее способ проверки при помощи нового, исправного реле, которое устанавливается в гнездо вместо старого, после чего запускается вентилятор отопителя.
Если он заработал, значит, причина неполадки выявлена.
