Признаки неисправности блока управления двигателем форд

Как выполнить диагностику автомобиля?

Проверить автомобильные системы машин, использующихся на российских дорогах, независимо от типа топлива (бензин или дизель), можно несколькими методами:

  • с использованием кнопки одометра;
  • с помощью диагностического электронного разъема OBDII;
  • с применением перемычки.

Описанные способы проверки «европейцев» и «американцев» Ford 2000, 2006 и других годов выпуска подходят для следующих моделей:

  • Фьюжн;
  • Транзит;
  • ФФ3 (Форд Фокус 3) рестайлинг и дорестайлинг;
  • Куга 2005, 2007, 2008 и других годов выпуска;
  • Рейнджер;
  • Карго;
  • Фиеста 2011, 2013;
  • Эскейп и т. д.

С помощью кнопки «Сброс суточного пробега»

Диагностика неполадок в работе дизельных и бензиновых двигателей Ford Ranger, Kuga объемом 1.6 литра и других моделях с помощью кнопки одометра производится так:

  1. Пользователь вставляет ключ в замок зажигания и прокручивает в положение «1», мотор при этом заводить не нужно.
  2. На панели приборов S Max, Transit или Fusion нажимается клавиша сброса дневного пробега, она расположена под таблом. Элемент управления нужно зажать и удерживать в таком состоянии в течение нескольких секунд.
  3. Зажав кнопку, автовладелец переводит ключ в положение «2».
  4. На экране панели приборов появится надпись, свидетельствующая о начале теста меню, после этого клавишу можно отпустить. Буквенные символы на щитке Ford Focus, Mondeo и других моделей подлежат расшифровке. Поломки и их причины устраняются.
  5. Для автоматического отключения режима диагностики нужно зажать кнопку дневного пробега на три секунды. Также для выполнения этой задачи можно отключить зажигание, а затем включить его и запустить мотор.

Канал «Пару полезных вещей» рассказал о самодиагностике автомобилей Форд с использованием кнопки сброса суточного пробега.

С применением ПК или сканера

Диагностика авто Форд Фьюжен и других моделей с использованием компьютера и OBD разъема — самый точный способ получить информацию о неисправностях.

Для проверки выполняются следующие действия:

  1. Тестер подключается к компьютеру или ноутбуку, второй его контакт надо соединить с диагностической колодкой. В автомобилях Форд выход обычно устанавливается слева от руля, может быть скрыт пластмассовой декоративной облицовкой.
  2. Ключ в замке прокручивается, чтобы включить зажигание. В некоторых моделях авто его активировать не нужно, этот момент следует уточнить в сервисной книжке.
  3. На ноутбуке включается утилита для диагностики неисправных систем. Обычно программы позволяют выбрать тип узла, который подлежит проверке. Пользователь может отдельно протестировать МКПП или АКПП (механическую и автоматическую коробку передач соответственно), датчики или электрические цепи.
  4. Начинается проверка авто, процедура может занять определенное время. После выполнения тестирования на дисплее отобразится информация о присутствующих в работе авто неполадках. Комбинации расшифровываются, чтобы пользователь мог произвести ремонт неисправных узлов.

С помощью перемычки

Чтоб проверить работу систем с помощью перемычки, кусок проволоки нужно оборудовать светодиодом:

  1. Подключение контактных элементов к пинам колодки производится с учетом схемы. Отрицательный выход соединяется с третьим гнездом, а плюсовой — с положительной клеммой аккумулятора авто.
  2. Производится запуск силового агрегата машины.
  3. Пользователь ждет 4 секунды, после чего замыкает контактные элементы 1 и 2 на разъеме. В течение последующих нескольких секунд светодиод начнет отображать двузначные коды. Пользователь должен отсчитать число мерцаний, которые происходят в каждой серии, а также записать полученные комбинации.
  4. Коды ошибок DTC, EEC и прочих систем отображаются без перерывов, пока двигатель транспортного средства запущен.

Если автомобиль Форд оснащен каталитическим преобразователем, то произвести диагностику перемычкой в машине не получится.

ЭБУ Ford Focus 1 – основные неисправности

Частой проблемой ЭБУ Ford Focus 1 является выход из строя электронных компонентов, которые управляют катушками зажигания.

В подавляющем большинстве случае это происходит вследствие выхода из строя самой катушки – при этом двигатель начинает троить, перестают работать 1 или более цилиндров. В результате по электронной диагностики в системе висят ошибки вида P030х опознаны перебои зажигания в цилиндре Х.

Причиной данной поломки является неисправная катушка зажигания, соответственно после замены на исправную ничего не меняется (также не помогает замена свечей, ВВ проводов и т.д.). Проблема конкретно в самом блоке управления. ЭБУ-Сервис произведет восстановление и устранит проблему по пропускам зажигания в одном или нескольких цилиндрах.

Отсутствует импульс с ECU на одну или несколько форсунок. Электронная диагностика дает ошибки в системе вида P021x (цепь управления форсункой цилиндра Х неисправна).

  1. Блок управления не выходит на связь.
  2. Ошибки по дроссельной заслонке в системе: P1122 (низкое напряжение в цепи привода дроссельной заслонки), P1126 (обрыв цепи управления реле привода дроссельной заслонки).
  3. Пропадают холостые обороты + плавают. Электрика в норме.
  4. и др.

Мы привели лишь основные проблемы и типовые случае, в реальности их намного больше.

Элементы системы управления впрыском EEC-V Ford Focus

Блок управления силовым агрегатом EEC-V со встроенным блоком PATS — постоянно анализирует текущие данные, поступающие к нему от различных агрегатов автомобиля (число оборотов, давление во впускном коллекторе, температуры воздуха на впуске, охлаждающей жидкости и т. д.), и сравнивает их с характеристиками, занесенными в память модуля. После сравнения данных блок управления задает момент открытия форсунок с электромагнитным управлением, количество топлива и состав рабочей смеси. Блок управления EEC-V может быть перепрограммирован. Это одно из важнейших преимуществ системы управления, когда можно произвести калибровку в связи с появлением новой стратегии. Другое преимущество: при помощи переносного диагностического прибора Ford «FDS-2000» перепрограммирование может быть легко решено и программа подгоняется в соответствии с новыми требованиями по управлению.

Рис. 196. Предохранительное реле системы питания топлива спереди, справа в области ног

Предохранительное реле системы впрыска топлива установлено на боковой стенке перед дверью пассажира, сидящего справа от водителя (

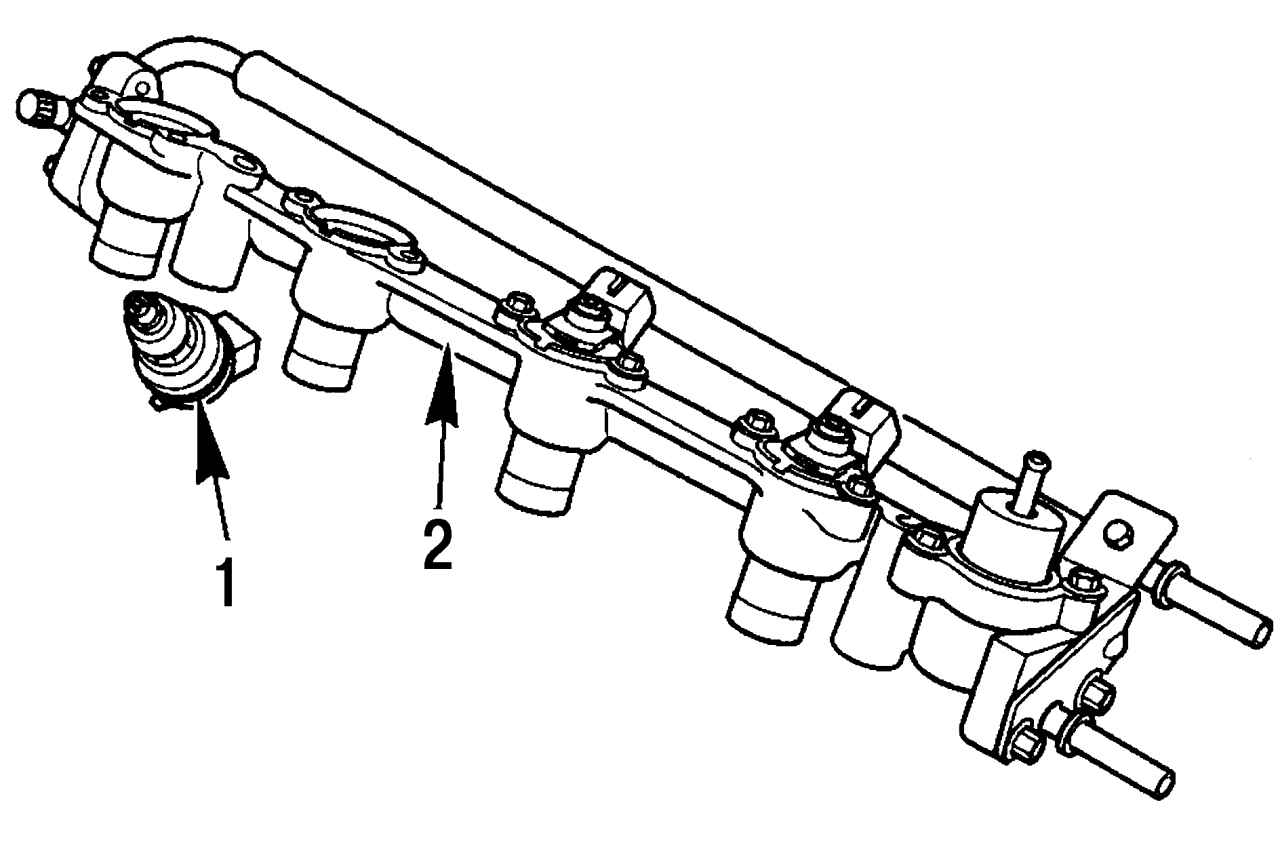

Рис. 197. Установка форсунок: 1 — форсунка; 2 — распределитель топлива

Топливные форсунки с четырьмя отверстиями установлены на общем распределителе топлива (

Рис. 198. Установка датчика CKP: 1 — датчик CKP; 2 — сигнальное отверстие для датчика

Выход из строя этого датчика парализует полностью управление двигателем. Двигатель не запускается до замены датчика (рис. 198).

Датчик угла поворота распределительного вала (СМР) установлен на головке блока перед первым кулачком выпускного распределительного вала. Датчик работает по принципу магнитной индукции. Он управляет последовательным впрыском топлива. По его сигналу блок управления ведет отсчет фаз газораспределения от 1-го цилиндра.

Лямбда-зонд (HO2S) установлен непосредственно в выпускном коллекторе. Он передает блоку управления данные о содержании окислов в отработавших газах. Для того чтобы уменьшить его время срабатывания (примерно 3 с) до минимума, лямбда-зонд при каждом пуске холодного двигателя дополнительно подогревается. Сигнал лямбда-зонда влияет на количество впрыскиваемого топлива и работу системы улавливания паров топлива (EVAP). Кислородный датчик сильно влияет на работу и срок службы каталитического нейтрализатора.

Реле включения гидроусилителя рулевого давления (PSP) — установлено на трубопроводе насоса высокого давления, справа в моторном отсеке. Оно включается при появлении давления в гидравлической системе. Сигнал от реле оценивает EEC-V, чтобы при необходимости поднять обороты холостого хода. PSP влияет на:

— регулировку вращения коленчатого вала на холостом ходу;

— количество впрыскиваемого топлива;

— момент воспламенения рабочей смеси.

Датчик скорости (VSS) установлен на картере коробки передач. Работает по принципу датчика Холла.

Видео про «Элементы системы управления впрыском EEC-V» для Ford Focus

Мотор вентилятора отопителя салона С4

Calling All Cars: June Bug / Trailing the San Rafael Gang / Think Before You Shoot

Расшифровываем коды ошибок

Найденные ошибки Форд выдает в закодированном виде, чтобы извлечь из информации практическую пользу предлагаем ознакомиться с расшифровками. Отметим, что возможные ошибки бортового компьютера машины разделяют на четыре больших группы:

  • ошибки датчиков
  • поломки двигателя
  • проблемы в электрической цепи
  • другие неполадки

Ниже мы рассмотрим наиболее распространенные варианты неполадок, определяемых бортовыми компьютерами. Поскольку, современный автомобиль буквально набит разнообразными датчиками, призванными облегчить жизнь водителю, именно они играют роль посредника между механикой и электронным ПК. Если что-то идет не так, расположенный рядом датчик это фиксирует, так водитель и узнает, что возникла проблема.

Довольно часто встречается, например, ошибка P0420 на Форд Фокус 2 после самостоятельного тестирования.

Она означает, что из строя вышла система катализаторов. А что же такое катализатор и что делать, если он, согласно ошибке P0420, не работает как надо? Катализатор – аппарат, устанавливаемый на двигатель автомобиля, чтобы сократить выброс вредных веществ в атмосферу. Одинаково актуален он как для бензиновых, так и для дизельных машин.

Неудобно, что ошибка P0420 не позволяет понять, что конкретно произошло? Как и, например, ошибка P0620. Если водитель захочет расшифровать код, он с большой долей вероятности получит ответ, состоящий из одного слова – генератор.

Что-то не так с генератором, скорее всего, выходное напряжение не соответствует параметрам. Отклонение на выходе и фиксирует датчик.

Еще одна проблема, определяемая бортовым компьютером, это ошибка Р2008 – впускной коллектор или электрическая цепь, которая им управляет, работают с перебоями.

А ошибка P2303 чаще всего свидетельствует о том, что у автомобиля перетерся кабель питания. Название самой неполадки звучит так – катушка зажигания работает неправильно/с перебоями.

Ошибка U1900 особенно любопытна, так как ей во многих случаях предшествует пугающая водителей надпись на экране бортового компьютера «Неисправность водителя».

Не на шутку разволновавшись, автолюбитель включает тестирование и оказывается, что с двигателем все в порядке, зато обнаруживается проблема под названием «нет соединения по шине CAN». Попробуйте ее устранить, сняв клеммы с аккумулятора и сбросив ошибку в авто режиме.

И еще несколько расшифровок для автолюбителей:

  • Ошибка U2023 — неисправность сети передачи данных. U2023 часто устраняется сменой прошивки
  • Ошибка C1306 – угол поворота рулевого колеса

Пошаговая инструкция замены ЭБУ Форд Фокус 2

Для того, чтобы снять ЭБУ на автомобиле Форд Фокус 2 необходимо выполнить следующий порядок действий.

  • для двигателя C16DD0X 1.6 DI Diesel – 1456750 (другие номера 1688224, 1695497);
  • для двигателей C16HDEZ Zetec 1.6 DOHC EFI и C14HDEZ Zetec 1.4 DOHC EFI – 1331018 (другой номер 1333603);
  • для двигателя C25KDTD 2.5L Duratec VCT Turbo – 1373543;
  • для двигателя C20DD0X 2.0 DI Diesel – 1347883 (другие номера 1469716, 1570697);
  • для двигателя C20HDEA 2.0L Duratec 16V и C18HDEA 1.8L Duratec 16V – 1364789 (другой номер 1712930);
  • перчатки тканевые, набор головок и гаечных ключей, набор отверток, ключ TORX T25, домкрат, опоры под кузов автомобиля.
  1. Отсоедините провод от отрицательной клеммы АКБ
  2. Отожмите фиксирующий элемент и демонтируйте крышку управления двигателем.
  3. Открутите винт крепящий колодку жгута проводов и ЭБУ двигателя и отсоедините колодку.
  4. Демонтируйте ЭБУ, открутив три винта.
  5. Замените новым или произведите ремонт ЭБУ и установите снятые детали в обратной последовательности

ЭБУ Форд Фокус 1 – какие функции выполняет

Электронный блок управления (ЭБУ) двигателем — это специализированный компьютер, который принимает сигналы от датчиков и выдает команды на исполнительные устройства.

Он выполняет следующие функции:

  • управляет распределенным впры­ском топлива в цилиндры, вклю­чает и выключает топливный на­сос;
  • обеспечивает искробразование на свечах и корректирует угол опережения зажигания;
  • управляет подачей воздуха при пуске двигателя;
  • регулирует частоту вращения коленчатого вала на холостом ходу;
  • управляет работой вентилято­ров системы охлаждения двига­теля;
  • на автомобилях с кондиционе­ром управляет включением и вы­ключением компрессора, а также контролирует работу ряда уст­ройств;
  • на автомобилях с автоматиче­ской трансмиссией управляет ко­робкой передач.

Система состоит из электронного блока управления, датчиков и ис­полнительных устройств, соедини­тельных проводов с разъемами. Датчики системы управления двига­телем: синхронизации, положения распределительного вала, концент­рации кислорода, массового расхо­да воздуха (либо датчик абсолютно­го давления и температуры воздуха на впуске), температуры охлаждаю­щей жидкости, положения дрос­сельной заслонки, скорости движе­ния автомобиля, сцепления, поло­жения рычага выбора передачи. Исполнительные устройства: элек­тромагнитные форсунки; модуль зажигания; регулятор холостого хода; реле зажигания, стартера и топливного насоса; контрольная лампа неисправности двигателя на панели приборов; электромаг­нитный клапан продувки адсорбе­ра; клапан системы рециркуляции отработавших газов.

В систему управления двигателем интегрирован иммобилайзер. Кро­ме того, выполнены соединения с электронным блоком управления АБС с противопробуксовочной сис­темой и системой стабилизации траектории.

ЭБУ Ford Focus 2 – основные неисправности

Частой проблемой ЭБУ Ford Focus 2 является выход из строя электронных компонентов, которые управляют катушками зажигания.

В подавляющем большинстве случае это происходит вследствие выхода из строя самой катушки – при этом двигатель начинает троить, перестают работать 1 или более цилиндров. В результате по электронной диагностики в системе висят ошибки вида P030х опознаны перебои зажигания в цилиндре Х.


Центральная плата ЭБУ Форд Фокус 2

Причиной данной поломки является неисправная катушка зажигания, соответственно после замены на исправную ничего не меняется (также не помогает замена свечей, ВВ проводов и т.д.). Проблема конкретно в самом блоке управления. ЭБУ-Сервис произведет восстановление и устранит проблему по пропускам зажигания в одном или нескольких цилиндрах.

Отсутствует импульс с ECU на одну или несколько форсунок. Электронная диагностика дает ошибки в системе вида P021x (цепь управления форсункой цилиндра Х неисправна).

  1. Ошибки по дроссельной заслонке в системе: P1122 (низкое напряжение в цепи привода дроссельной заслонки), P1126 (обрыв цепи управления реле привода дроссельной заслонки).
  2. Пропадают холостые обороты + плавают. Электрика в норме.
  3. Блок управления не выходит на связь
  4. и др.

Мы привели лишь основные проблемы и типовые случае, в реальности их намного больше.


Демонтированный блок управления Форд Фокус 2

Неисправности электронных блоков управления FORD

На автомобилях марки Ford также возникают неисправности электронного блока управления двигателем. На автомобили Ford устанавливаются ЭБУ таких производителей как Bosch, Delphi, EEC VI, Ford, Siemens, реже можно встретить Continental, Magnetti Marelli и MITSUBISHI.

В процессе восстановления блоков, будет собираться статистика неисправностей и здесь будут размещаться наиболее явные признаки выхода блока управления из строя.

Отчеты по ремонту и восстановлению ЭБУ («мозги») автомобилей Форд:

  • Ford Focus 3 2.0L Duratec TIVCT 154л.с. 6-АКПП DCPS 2012г.в. — ремонт ЭБУ Continental АКПП PowerShift
  • Ford Mondeo IV 2.5L Duratec TIVCT 250л.с. 2007г.в. — ремонт ЭБУ PCM Bosch ME9
  • Ford Transit 2.2TDCi 155л.с. 2014г.в. — ремонт ЭБУ PCM Continental SID208
  • Ford Fusion 1.6 16V 2005г.в. — ремонт ЭБУ PCM Siemens SIM210
  • Ford Transit 2.2TDCi 115л.с. 2006г.в. — ремонт ЭБУ PCM Visteon DCU101

Частой проблемой блоков управления Continental SID208 автомобилей Ford Transit является попадание воды в корпус ЭБУ. Эта проблема имеет место быть и на Citroen Jumper и Peugeot Boxer с евронормами Евро-5. После попадания воды последствия могут быть разными. Вода попадает во внутрь через разъемы (неудачное расположение под капотом). Но восстановить можно.

Один из примеров восстановления SID208. Авто Форд Транзит, 2012 г.в. двигатель 2,2 L, 150 л.с. Авто не заводится. Нет управления форсунками.

Компьютерная диагностика при этом выдает следующие ошибки:

  • P0A09:00-A7 — низкое напряжение в электрической цепи неисправности преобразователя DC-DC;
  • P062D:00-A7 — характеристи электрической цепи усиления топливных форсунок, ряд цилиндров №1. Тип неисправности — внутренняя электронная неисправность.
  • P0A09 — неисправность преобразователя DC-DC вследствие низкого напряжения в электрической цепи.

Управление напряжением пьезопривода:

  • 150 ~250 кОм (20°C)
  • 100~200 В (100~140 В при 250 бар)

Условие регистрации данной ошибки:

  • контроль напряжения
  • сбой питания в системе управления напряжением форсунки, отказ цепи ЦПУ

Электронный блок управления двигателем Continental SID208 автомобиля FORD TRANSIT 2.2 TDCI 155л.с. 2012г.в. (каталожный номер CC11-12A650-BC, S180145101 B, J38AC)

По результатам осмотра платы. Отсутствует высокое напряжение 120В на форсунки, которое накапливается схемой преобразователя напряжения. Исходное напряжение +12В на преобразователь поступает. Коррозия платы минимальна, проводники целые, переходные отверстия в некоторых местах повреждены.

Полезные советы по обслуживанию ЭБУ Форд Фокус 1

Для того, чтобы продлить срок службы ЭБУ Форд Фокус 1 необходимо выполнить ряд рекомендации:

  1. не забивать на проблемы с электрикой (что-то коротит и т.п.)
  2. при сильных морозах (особенно на дизелях) не пытаться отчаянно заводится на посаженном аккумуляторе
  3. не подключать блоки управления и электронные устройства завязанные на них при накинутых клеммах аккумулятора
  4. не допускать попадания влаги и масла в ЭБУ
  5. внимательно следить за исправностью электрооборудования и основных узлов и агрегатов, которые управляются электронными блоками управления. В случае их некорректной работы – съездить на диагностику и оценить масштаб проблемы. Неисправные агрегаты со временем перенапрягают компонентную базу блоков управления, в итоге они выходят из строя (особенно часто это происходит на блоках управления АКПП и ABS/ESP)
  6. не давать лазить тем, кто в них не разбирается

Соблюдая эти нехитрые меры предосторожности вы существенно сократите вероятность столкновения с проблемами по электронным блокам

ЭБУ Форд Фокус 1 – какие функции выполняет

ЭБУ на автомобилях Форд Фокус 2 выполняет следующие функции:

  • управляет подачей воздуха при пуске двигателя;
  • на автомобилях с автоматической трансмиссией управляет коробкой передач
  • управляет распределенным впры­ском топлива в цилиндры, вклю­чает и выключает топливный на­сос;
  • регулирует частоту вращения коленчатого вала на холостом ходу;
  • обеспечивает искробразование на свечах и корректирует угол опережения зажигания;
  • на автомобилях с кондиционе­ром управляет включением и вы­ключением компрессора, а также контролирует работу ряда уст­ройств;
  • управляет работой вентилято­ров системы охлаждения двига­теля;

Система состоит из электронного блока управления, датчиков и ис­полнительных устройств, соедини­тельных проводов с разъемами. Датчики системы управления двига­телем: синхронизации, положения распределительного вала, концент­рации кислорода, массового расхо­да воздуха (либо датчик абсолютно­го давления и температуры воздуха на впуске), температуры охлаждаю­щей жидкости, положения дрос­сельной заслонки, скорости движе­ния автомобиля, сцепления, поло­жения рычага выбора передачи.


Проверка ЭБУ Форд Фокус 2

Исполнительные устройства: элек­тромагнитные форсунки; модуль зажигания; регулятор холостого хода; реле зажигания, стартера и топливного насоса; контрольная лампа неисправности двигателя на панели приборов; электромаг­нитный клапан продувки адсорбе­ра; клапан системы рециркуляции отработавших газов.

В систему управления двигателем интегрирован иммобилайзер. Кро­ме того, выполнены соединения с электронным блоком управления АБС с противопробуксовочной сис­темой и системой стабилизации траектории.
