Причины и процесс замены бензонасоса ford focus

Снятие двигателя

1. Демонтировать капот с автомобиля. Для этого потребуется ключ на 10 и торцовая головка на 13.
2. Снять облицовку радиатора (решетка).
3. В системе питания снизить давление.
4. Отключить питание аккумуляторной батареи путем демонтажа клемм.
5. Извлечь АКБ.
6. Снять воздухоподводящий рукав.
7. Извлечь воздушный фильтр.
8. Трубопровод системы вентиляции двигателя необходимо также демонтировать.
9. Снять брызговики двигателя.
10. Слить охлаждающую жидкость из автомобиля.

1. Рекомендуется слить масло из масляного картера. (Желательно делать на разогретый двигатель, дабы масло было более текучим и быстрее опустошить бак)
2. Демонтировать крышку монтажного блока в моторном отсеке.
3. Отсоединить колодку моторного жгута проводов от разъема блока. Сам жгут остается на двигателе и будет извлечен вместе с двигателем.
4. Выкрутить болты крепления, отсоединить провод «массы» от кузова автомобиля.
5. Демонтировать полку аккумуляторной батареи.
6. От кронштейна кузова необходимо отсоединить два провода «массы», предварительно выкрутив болты их крепления.
7. Демонтировать расширительный бачок системы охлаждения с кронштейнов кузов. Предварительно необходимо отсоединить жидкостный шланг от этого бочка. Расширительный бачок отвести в сторону.
8. Выкрутив болт крепления, отсоединить бачок усилителя управления рулевой рейки от кронштейна кузова. Отвести в сторону бачок гидроусилителя.
9. С передних колес демонтировать приводы.
10. Демонтировать ремень привода компрессора кондиционера.

1. Демонтировать ремень привода дополнительных агрегатов.
2. Демонтировать радиатор системы охлаждения. Если в комплектации Ford Focus не предусмотрен кондиционер, то нет необходимости снимать радиатор. Достаточно обойтись отсоединением отводящего шланга от нижнего патрубка радиатора.
3. Открутить болты крепления компрессора кондиционера. Отвести в сторону компрессор, не отсоединяя при этом трубопроводы от него.
4. Отсоединить насос гидроусилителя рулевого управления. Отвести в сторону и закрепить проволокой.
5. Разъединить трубопровод подачи топлива и продувки адсорбера, сжав фиксаторы.
6. Демонтировать катколлектор. Необходимо, чтоб автомобиль к этому времени остыл.
7. Шланг отопителя салона необходимо тоже отсоединить, повернув фиксатор против часовой стрелки.
8. Отсоединить пароотводящий шланг. Для этого нужно сжать хомуты пассатижами и сдвинуть их по шлангам.
9. Отсоединить подводящий шланг радиатора от патрубка водяной рубашки. Данный патрубок расположен под катушкой зажигания.
10. Отсоединить трубопровод вакуумного усилителя тормозов от впускной трубы.

1. Снять крышку кожуха механизма переключения передач, отстегнув с него 7 защелок.
2. Отсоединить наконечники тросов от рычагов механизма передач.
3. Отсоединить наконечники и от оболочки тросов от кронштейнов коробки передач.
4. Извлечь пружинный фиксатор переходника рабочего цилиндра выключения сцепления (гидропривод), поддев его отверткой, и отсоединить от картера сцепления вместе с трубопроводом гидропривода выключения сцепления.
5. Извлечь держатель шланга трубопровода выключения сцепления (гидропривод) из кронштейна на коробке передач.
6. Отвести трубопровод выключения сцепления в сторону.
7. Установить надежную опору под двигатель.
8. Демонтировать заднюю опору подвески силового агрегата.
9. Установить грузоподъемный механизм над двигателем. Закрепить все стропы механизма за переднюю и заднюю транспортные проушины. Натянуть стропы и проверить качество креплений.
10. Демонтировать сапун вентиляции картера коробки передач с отбортовки кронштейна левой опоры подвески силового агрегата.

1. Выкрутить болт крепления левой опоры подвески силового агрегата к кронштейну на коробке передач.
2. Демонтировать правую опору подвески силового агрегата.
3. Проверить, не нужно ли ничего более отсоединять от силового агрегата. Проверить наличие проводов, шлангов, навесных узлов и болтов.
4. Убрать опору из-под двигателя и опустить его вниз, на пол. В данном случае рекомендуется, дабы один управлял грузоподъемником, а двое снизу регулировали положение двигателя.
5. Поднять автомобиль на подъемнике на достаточную для извлечения двигателя из-под автомобиля. Рекомендуется, чтоб процедура по замене была либо на смотровой яме (там высоты достаточно) либо у подъемного бокса.
6. Установить надежные опоры под кузов автомобиля.
7. Полностью извлечь силовой агрегат из-под Ford Focus.

Замена других элементов топливной системы

К числу элементов топливной системы, которые следует периодически менять, относятся сетка, фильтры и реле.

Сетка

Сетка бензонасоса — это первый фильтр топлива. Именно на ней скапливается грязь, поступающая в бак вместе с некачественным бензином. Поэтому сетку иногда приходится чистить или менять.

Замена сетки не представляет собой особых сложностей:

• Тряпкой или ветошью насухо протрите снятый бензонасос — на нём не должно быть капель бензина.
• Отогните фиксаторы в верхней части насоса и снимите сетку.
• Установите новую сетку и закрепите её фиксаторами.

Старая (слева) и новая (справа) сетки топливного насоса

Если на поверхности старой сетки нет механических повреждений, её можно почистить под высоким давлением.

Таким простым способом можно вернуть бензонасосу работоспособность.

Фильтр

Производитель рекомендует менять топливный фильтр на «Форд Фокус» каждые 30 тыс. км пробега

Однако, принимая во внимание качество отечественных дорог, этот показатель снижается до 20–25 тыс. км

Топливный фильтр очищает бензин от грязи

Топливный фильтр во всех автомобилях «Форд Фокус» располагается в бензобаке, под креслами задних сидений. Порядок действий при его замене следующий:

• Загоните автомобиль на смотровую яму или эстакаду.
• Извлеките из блока предохранителей элемент, отвечающий за работу бензонасоса (голубого цвета).
• Запустите двигатель и дождитесь, пока он не израсходует всё топливо и не заглохнет.
• Убедитесь, что бензина в системе не осталось, запустив двигатель ещё раз.
• Топливный фильтр находится в нише справа от бензобака.

  Топливный фильтр расположен внизу справа от бензобака

• От фильтра отсоедините разъём. При этом зелёный провод не трогайте — он обеспечивает возврат топлива в систему.
• Аккуратно отсоедините топливные трубки — в них может оставаться бензин.

  При замене топливного фильтра трубки отсоединяются с двух сторон
• Гаечным ключом на 8 отверните болт крепления фильтра.
• Снимите фильтр вместе с креплением.
• Гаечным ключом на 7 отсоедините его от кронштейна и установите на это место новый фильтр.
• Закрепите фильтр вместе с креплением на кузове автомобиля.
• Присоедините все топливные трубки, тщательно очистив их перед этим от пыли и грязи. При правильном соединении разъёмов вы услышите лёгкий щелчок.
• Верните на место предохранитель.

Реле

Причиной остановки бензонасоса может быть также перегоревший предохранитель или вышедшее из строя реле. Это легко устраняется заменой неисправных элементов на новые.

Предохранитель бензонасоса имеет голубой цвет

Коробка с реле и предохранителями расположена слева от двигателя за куполом стойки амортизатора. Предохранитель бензонасоса имеет голубой цвет, реле — чёрный.

Реле, отвечающее за подачу питания к бензонасосу, имеет чёрный цвет

При замене щипцами из гнезда вынимается неисправный предохранитель или реле, а на его место устанавливается новый.

Самостоятельная замена топливного насоса автомобиля «Форд Фокус» осложнена крайне неудобным его расположением. Тем не менее при наличии желания и свободного времени эту работу сможет выполнить любой автовладелец. При этом следует лишь тщательно следовать предложенным рекомендациям.

Распечатать

Копирайтер, рукодельница, путешественник

Главная →

Обслуживание и Ремонт →

Ремонт →

Бензонасос (топливный насос) Ford Focus 3 — DRIVE2

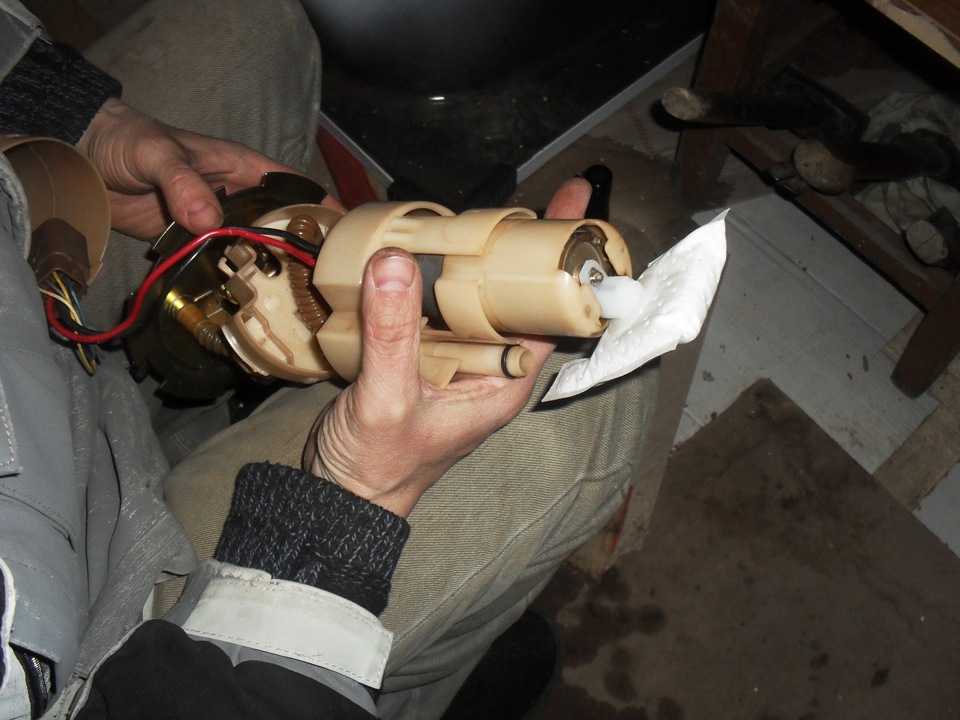

А далее мы видим, что, чтобы снять мотор, надо вынуть внутренности (моторчик с фильтром) из колбы, а они там к сожалению сидят на трех штырях, к которым они приклеены. Я старался разобрать аккуратно и про клей не знал — пробойником стучал в центр крепления, чтобы выбить штырь колбы. Итог — один штырь сломался, один лопнул, один уцелел. Поставить все это назад, я побоялся, т.к. машина не моя, а мотор с фильтром в колбе держится только на этих штырях — либо приклеивать или насквозок на болты сажать (тоже вариант, только пришел в голову). Я поступил проще — был найдет рабочий насос с оторванным соском на верхней крышке, и переставлена крышка с нерабочего насоса на рабочий с использованием пайки и гофры от жигулей.

пробег 70ткм, причина выхода из строя — вода в топливе и баке.

ЗЫ: говорят можно поставить насос от фф2 и все будет в ажуре, но сам не проверял. разъем 100% такой же.

READ Замена Тросика Газа На Форд Фокус 1

Как проверить бензонасос на Форд Фокус 2?

Неисправность в системе топливоподачи можно установить по следующим признакам:

• силовой агрегат не запускается;
• во время движения часто возникают рывки, как будто мотору не хватает мощности, падают его обороты;
• при работе силового агрегата на холостых оборотах можно отчетливо различить всевозможные шумы в области расположения бензобака.

Однако, при появлении описанных симптомов, не стоит опрометью, бросив все дела, бежать в автомагазин за новым бензонасосом. Вначале стоит его продиагностировать и убедиться, что именно он является источником описанных проблем.

Диагностика работы детали состоит из проверки создаваемого им давления. Сразу после включения зажигания начинает работать топливный насос. Поэтому, если он исправен и на его клеммы поступает напряжение, должен раздаться отчетливо слышимый звук его работы.

Стоит отметить, что при наличии давления в топливной системе насос подачи бензина не включится. Говоря проще, при повторном включении зажигания система уже находится под давлением и звук работающего бензонасоса не будет слышен.

При подозрении поломки топливного электронасоса первым делом стоит проверить его предохранитель и реле.

Проверка давления осуществляется при помощи подключенного в цепь топливной рампы манометра. При нажатии акселератора прибор должен отреагировать на это изменением показаний. Обратное говорит о неисправности бензонасоса.

Если не работает бензонасос?

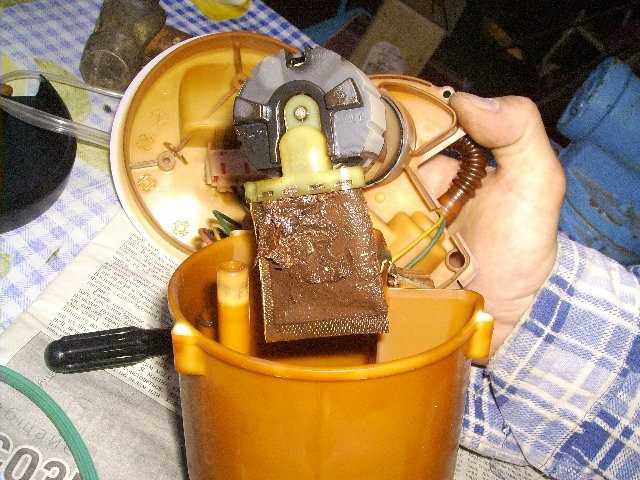

Повторим, что насос подачи топлива не любит контрафактный бензин и не прощает нерадивость водителя. Разборка отслуживших свой срок электробензонасосов показала, что большинство агрегатов вышли из строя из-за засорения фильтра тонкой очистки, которое вызывает перегрев устройства, следом за которым следует поломка бензонасоса. В такой ситуации только ремонт либо замена этого элемента позволят продолжить нормальную эксплуатацию автомобиля.

Кстати, самостоятельно разобрать и отремонтировать насос без определенных навыков и понимания устройства его работы вряд ли получится. Поэтому, чтобы не переплачивать лишний раз, следует отдать неисправное устройство в специализированную ремонтную мастерскую.
