Пошаговая инструкция по снятию АКБ

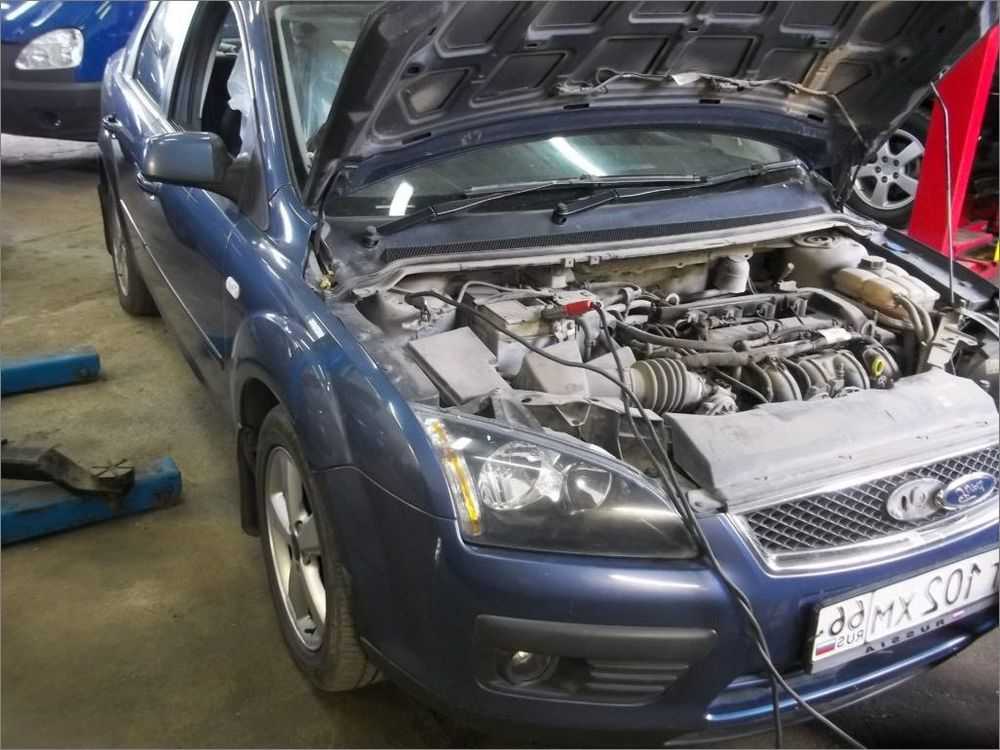

Понятно, что поменять аккумулятор невозможно при закрытом капоте, а потому открываем его. На Форд Фокус 2 батарея расположена так, что часть её находится под деталью кузова, на которой располагаются стеклоочистители. Для предохранения её от попадания мусора она закрыта пластиковым кожухом.
Защиту эту надо снять. Сделать это несложно, так как она никак не крепится. Необходимо слегка поднять ближний край вверх и потянуть на себя.
Открывается доступ к аккумулятору, для демонтажа которого надо разобрать переднюю часть короба, используемого для его установки.
Чтобы это сделать, отсоединяем клеммы, предварительно ослабив их крепление. Начинаем с минусовой, расположенной в глубине пространства, выделенного для размещения батареи.
С помощью рожкового ключа на 10 откручиваем болт, зажимающий клемму, и снимаем её. Однако убрать минусовой провод не получится, так как этому мешает кронштейн, фиксирующий аккумулятор. Откручиваем гайку его крепления, используя трещотку и головку на 10.
Приподняв освобождённый край, убираем кабель с минусовой клеммой.
Той же трещоткой ослабляем крепление плюсовой клеммы и снимаем её.
На передней части короба расположено несколько зажимов для крепления проводов, их надо снять.
Освобождённые провода и плюсовой кабель убираем в сторону, освобождая тем самым пространство, необходимое для снятия батареи. Поднимая вверх переднюю часть короба, выводим её из зацепления.
При этом надо помнить о зажиме, расположенном в нижней части конструкции, который следует вывести из зацепления. Чтобы это сделать, подцепляем его пальцами и тянем на себя. После этого передняя часть короба без проблем вытаскивается.
Открывается доступ ко второму болту крепления кронштейна. Открутив его, снимаем крепёжную планку, удерживающую батарею.
Чтобы достать освобождённый от креплений аккумулятор, достаточно его приподнять и потянуть на себя.
Данный алгоритм действий учитывает особенности конструкции системы Duratec и применим как для моделей, прошедших рестайлинг, так и для дорестайлинговых машин.
Последствия отключения батареи
Жестко обозначенного круга последствий отключения аккумулятора при необходимости его зарядить нет. Собственно, даже в очень похожих по функционалу моделях автомобилей, снимая клеммы, можно обнаружить абсолютно разные результаты. Наиболее часто случаются:
- обнуление установок бортуправления климатом в салоне;
- блокировка штатной магнитолы.
Конечно, больших угроз такие проблемы не несут. Для разблокирования медиа достаточно просто ввести код, а настройки электроадаптации сами восстановятся спустя пару десятков километров пробега. Однако, случаются и менее распространенные, но и не менее неприятные последствия кратковременного отключения аккумулятора из цепи автомобиля:
- сбой настроек климат-системы;
- удаление памяти оперативного запоминающего устройства;
- сбои в системе современных акустических систем, которые могут приводить к необходимости переустановки программного обеспечения.
Очевидно, что после того, как автовладелец столкнется хотя бы с одной из описанных (или неописанных) проблем, у него возникает желание исключить их в дальнейшем. Поэтому вопрос, может ли осуществляться зарядка аккумулятора, подключенного в цепь, становится актуальным и вполне логичным.
Езда на зарядке аккумулятора
Если при передвижении на Форд Фокус 2 произошла активация индикатора аккумулятора, а на диагностику и устранение проблемы нет времени, можно доехать до ближайшей станции техобслуживания на зарядке АКБ. Если батарея имеет полный заряд, минимизировав расход электричества, можно преодолеть не менее 50 километров.
Избавиться от перерасхода электроэнергии можно посредством отключения любых электрических потребителей, оставив только самые важные и обеспечивающие безопасность езды – габариты, головной свет, поворотники.
В ситуации, когда некорректная эксплуатация транспортного средства вызвана зарядкой аккумулятора, постоянно светится или не активируется индикатор батареи, следует постепенно протестировать каждую возможную проблему, основываясь на симптомах поломки. Многие неисправности можно устранить, просто очистив контакты или заменив изношенные элементы новыми деталями.
Если вы столкнулись с необходимостью ремонта генератора, уделите внимание состоянию подшипников. Его диагностика осуществляется уже после восстановления, с помощью специального стенда в условиях сервиса
Статья предназначена для тех, кто планирует заменить на Ford Focus. Перед снятием аккумулятора, не забудьте выключить все электрооборудование. Отсоединение проводов всегда начинайте с провода массы. Процесс разберем на примере автомобиля Форд Фокус 2 с двигателем 1,6 литра.
Что делать, когда горит лампа аккумулятора на Форде Фокусе
Когда у автомобиля Форд Фокус загорелась лампочка аккумулятора, а двигатель при этом работает, с помощью мультиметра проверьте наличие тока на клеммах АКБ. Это не займет много времени. Стандартные показатели равны 13,5–14,3 V. Если зарядка не идет, то мультиметр покажет 12 V.
Для дальнейшего осмотра и проверки АКБ Форда Фокуса понадобятся крестовая и плоская отвертки, нож (перочинный или строительный), мультиметр, сигнальная лампа (12 V), мелкозернистая наждачная бумага. Далее поговорим подробнее о том, из-за каких неисправностей может загореться контрольная лампочка аккумулятора.
Первая ситуация: от генератора идет ток, но на клеммах аккумулятора показатель напряжения равен 12 V, и в самой АКБ зарядки нет. Тогда нужно зачистить контакты и провода, после чего снова измерить напряжение.
Если после этих манипуляций все равно горит лампочка зарядки аккумулятора, но зарядка есть у Форда Фокуса 2, следует проверить питание на контактах генератора. Для этого мультиметр одновременно подключают к клемме генератора и массе. Если прибор покажет более высокое значение напряжения, чем на аккумуляторе, значит, в чистке нуждаются клеммы генератора. Возможно, необходимо заменить провод, соединяющий генератор с АКБ.
Другая ситуация: аккумуляторная батарея Форда Фокуса разряжена, а мультиметр на клемме АКБ показывает 14 V, но от нагрузки аккумулятор просаживается. Здесь причины могут крыться в недостаточно натянутом генераторном ремне, в шкиве, испорченных или изношенных подшипниках генератора.
Проверке подлежит и диодный мост с обмоткой статора. Проба одного диода может показать, что зарядки мало. Чтобы удостовериться в данных, выключите зажигание и измерьте напряжение генератора, его диодов и контактов с помощью мультиметра. Одновременно с этим нужно осмотреть щетки генератора. Их длина не должна быть меньше 5 мм, иначе они нуждаются в замене.
Горит лампочка зарядки аккумулятора Форда Фокуса и в другом случае – зарядка не идет на АКБ, потому что перегорел предохранитель. Чаще всего такая проблема касается предохранителя Ф10 номинала 10 А. Обычно достаточно просто его заменить. Чтобы узнать, есть ли неисправности в замке зажигания или реле, нужно проверить их мультиметром.
Случается, что после включения зажигания на АКБ зарядка не идет, при этом приборы работают. Чтобы понять, в чем дело, надо убрать провод с клеммы генератора и присоединить его к минусу или кузову. Если лампочка аккумулятора будет гореть, значит, неисправна обмотка возбуждения генератора.
Нередки случаи, когда у Форда Фокуса 2 горит лампочка аккумулятора неярко, с перебоями, или вовсе не горит. В этом виноват контакт самой лампочки. В таком случае все разъемы и контакты необходимо зачистить
При этом обратите внимание на остальные значки. Если все они тусклые и горят с перебоями, то дело не в лампочке аккумулятора
Но когда все индикаторы работают как надо, проблему нужно искать в самой лампочке АКБ – скорее всего, испортились ее контакты.
Бывает, что после того, как включилось зажигание, лампочка аккумулятора у Форда Фокуса горит и не гаснет (или моргает), даже когда заводится мотор. Сигнальная лампа АКБ на приборной панели дает знать, что зарядка поступает прерывисто или не поступает вовсе. Зачастую причина кроется в неисправном контакте провода с соответствующим разъемом, который находится на приборном щитке.
Если после проведенных проверок причины не найдены, а лампочка аккумулятора Форда Фокуса горит, пора обратить внимание на реле-регулятор. Для его проверки надо подать питание на контакты и на щетки
Если мультиметр выдает 12 V, то реле в порядке. Если показатель другой, то деталь пора менять.
Что вызывает Check Engine чаще всего
Однако в поле или в дальней дороге диагностические центры встречаются редко. Да и срабатывание индикатора Check Engine зачастую имеет более банальные причины:
- Уровни эксплуатационных жидкостей. Как правило, пиктограмма загорается из-за низкого уровня масла. Чтобы убедиться в этом, достаточно открыть капот и проверить его и при необходимости долить. Лампа погаснет, но не сразу, а через 8-12 минут. Такое поведение лампы может наблюдаться при полном отсутствии проблем в работе двигателя и нормальном расходе топлива. Самая распространённая причина загорания «Джеки Чана» кроется в низком уровне масла двигателя.
- Свечи, высоковольтные провода. В этом случае Check Engine будет сопровождаться нестабильной работой мотора, плохими холостыми, провалами, троением двигателя, плохим пуском и высоким расходом бензина. Такое поведение двигателя характерно для мокрой погоды или после мойки мотора, когда свечи и высоковольтные провода заливаются водой. Стоит их просушить, как индикатор тухнет и мотор работает нормально. Далее идут свечи зажигания и ВВ-провода.
- Пустой бак. Фордовские датчики бдительно следят не только за качеством, но и за количеством топлива. Check Engine может загореться и тогда, когда в баке осталось около семи литров бензина. Достаточно бензонасосу захватить минимум воздуха, система тут же отреагирует на это чеком двигателя.
- Забитый топливный фильтр. Подача топлива уменьшится, давление в системе упадёт, но прежде чем загорится чек, мы сможем определить проблему по провалам при разгоне и на высоких оборотах. То же касается производительности бензонасоса. НА большом пробеге засоряется топливный фильтр в бензонасосе.
- Забитые форсунки. Похожая история. Недостаток топлива и перебои с его подачей ведут к таким же симптомам и индикации Check Engine. Забитые форсунки нуждаются в прочистке.
- Проблемы с катализатором и лямбда-зондами. На Фокусах с внушительным пробегом чек может загореться из-за отработавшего свой ресурс катализатора. То же касается и датчиков кислорода, может потребоваться их замена. Внутренности катализатора. Готовимся к замене.
- Герметичность системы питания. Наиболее часто встречающаяся причина появления ошибок — неплотно закрытый бак. В этом случае из-за подсоса воздуха давление в системе падает.
- Искра и катушка зажигания. Пропуски в искрообразовании часто становятся причиной появления ошибок. Проверяем искру и катушку, делаем выводы. В случае поломки катушки зажигания увеличивается расход топлива, её меняют.
- Датчик массового расхода воздуха. Его проверка мультиметром займёт несколько минут, но этот датчик также часто приводит к появлению ошибки.
Основные причины
Как известно, чем ниже сопротивление провода тем лучше. Проверка проводки на предмет окислений, сгорания и обрыва. По такому методу необходимо проверить всю проводку от генератора до блока ЭБУ и контакта предохранителя.
Убедившись, что вся проводка цела, я уже было хотел снимать генератор для проверки его на стенде, но остановился. Решил еще раз проверить, но использовать для этого очень хороший прибор под названием Осциллограф!
Мой любимый прибор в диагностике автомобиля!
Горит лампа «АККУМУЛЯТОР» на приборной панели!
Подключаю осциллограф к проводке генератора — для удобства подключения я разобрал один из разъемов ЭБУ в который приходят контакты генератора, питание генератора — постоянный плюс от АКБ проверял с самого предохранителя. Подключение к предохранителю — постоянное питание генератора от АКБ.
Подключение к контактам генератора на колодке ЭБУ. Купить новый аккумулятор и посмотреть как машина себя будет везти или сначала отправиться на диагностику?
Вот только боюсь могут лапшы навешать и поветить замену Н-ного количества оборудования И еще, что это за красный сигнализатор у меня горит?
Спасибо всем за помощь и очень извиняюсь если не в той теме задал вопрос! Отзывы о Форде Фокус 2 Если на приборной панели загорелась лампочка аккумулятора, то это является сигналом к тому, что зарядка у него отсутствует. Как понять, что это означает неисправность?
Когда включается зажигание, на приборке появляется множество лампочек, в том числе горит аккумулятор. После запуска двигателя они все должны потухнуть, а если лампа АКБ продолжает гореть, то проблема все-таки есть.
Следующий этап — определение проблемы и ее устранение. Поэтому PCM отвечает за выключение контрольной лампы после запуска двигателя и ее включение при наличии неисправностей; PCM также включает эту контрольную лампу при включенном зажигании и выключенном двигателе, и при заглухании двигателя. В интеллектуальной системе зарядки реализованы следующие функции: Дезактивация электрических нагрузок при низком напряжении Активация электрических нагрузок при превышении напряжения За счет непрерывного расчета температуры аккумулятора и контроля выходного напряжения генератора обеспечивается оптимизация зарядного тока аккумулятора.
Функция передачи информации о нагрузке генератора выдает модулю PCM предварительное предупреждение о прогнозируемой электрической нагрузке и, следовательно, о прогнозируемых изменениях в крутящем моменте генератора.
Ошибки P Theft Detected — Engine Disabled — Vehicle Immobilized обнаружена кража, двигатель отключён, автомобильный иммобилайзер U P Generator control circuit malfunction — неисправность цепи обратной связи генератора.
PC P Для начала разберёмся с генератором. На генератор идёт фишка с 3мя проводами: В таких условиях регулятор точно долго не протянул бы.
Основные критерии выбора
Большинство моделей аккумуляторных батарей, пригодных для установки на Форд Фокус 2, не требуют особых усилий при обслуживании. Наиболее комфортным для потребителя решением при покупке АКБ будет выбор батареи, залитой электролитом в заводских условиях. Это обусловлено тем, что в состав заводского электролита уже включены различные присадки, которые положительным образом сказываются на эксплуатационных характеристиках.
Ещё одним преимуществом такого выбора будет то, что перед отправкой в розничные сети изготовитель производит зарядку таких батарей и осуществляет контроль важнейших параметров их работы. Такой аккумулятор можно поставить и использовать сразу, без каких-либо дополнительных манипуляций.
