Ford Fiesta Измерение толщины накладок тормозных колодок передних дисковых тормозов Ремонт своими руками, расходники

А может, своими руками?

Случается так, что нет возможности заказать оригинальный комплект тормозных колодок. При этом родные пластины от скрипа также пришли в негодность. В этом случае есть всего три варианта выхода из положения:

Оставить всё как есть и не ездить на автомобиле, чтобы не износились тормозные диски.
Поменять комплект без пластинок и просто тщательно следить за состоянием тормозов.
Проявить смекалку и изготовить противоскрипные пластины тормозных колодок своими руками.

Что для этого может потребоваться? Да всего лишь такой же по толщине лист жести. Приложив к нему старую противоскрипную пластину, аккуратно обводим ее по контуру карандашом. Затем с помощью ножниц по металлу как можно точнее вырезаем пластину. После этого, совместив старую и новую деталь и прижав их вместе с помощью струбцин или тисков, доводим напильником до полного совпадения.

Подобным образом изготавливаются обе пластинки против скрипа. Гофрированная внутренняя пластинка потребует больше времени и терпения, но и она сдастся перед упорством и трудом. Останется только правильно подобрать смазку — и все. Теперь перекос колодки или её центральная деформация в месте, куда давит поршень, не страшны.

Особенности конструкции

Внешний вид противоскрипных пластинок часто вводит в заблуждение. Тонкие и несерьёзные, они зачастую не принимаются в расчёт и не устанавливаются. Такому отношению способствует также то, что в неоригинальные комплекты пластинки не входят. А если автовладелец имеет машину с уже однажды замененными на неоригинальные колодками, то тем более.

На самом деле колодки могут и не скрипеть без таких пластин. Это объясняется хорошими условиями эксплуатации автомобиля и своевременным обслуживанием. То есть при грамотном техническом уходе, когда все тормозные механизмы регулярно тщательно перебираются и смазываются.

Пластины противоскрипные задних тормозных колодок имеются в оригинале только у автомобилей с дисковыми задними тормозами.

Пошаговая инструкция по замене тормозных колодок своими руками

Неопытные автолюбители часто задаются вопросом: как понять тормозные колодки. Им стоит знать, что процесс замены в дисковой и барабанной системах имеет свои особенности, которые требуется подробно изучить, перед тем как начинать процедуру. Если речь идёт о замене износившихся тормозных колодок в дисковой системе, то требуется придерживаться следующего алгоритма:

Поддомакратить автомобиль, демонтировать колесо, после чего установить на днище специальную опору.
Открутить направляющие суппорта. Если в конструкции присутствуют фиксирующие скобы, то их требуется демонтировать при помощи отвёртки.
Отсоединить разъём датчика износа колодок, если таковой имеется.
Отвести колодки от диска при помощи отвёртки. Это действие производится с целью вдавить тормозной поршень.
Вытащить старый расходный материал.
Произвести монтаж новых колодок.
Собрать тормозную систему в обратном порядке, то есть поставить колесо «на место» и убрать домкрат.
Прокачать тормоза. Это нужно, чтобы новые колодки «приработались».

Выполнение перечисленных действий в описанной последовательности поможет максимально эффективно произвести процедуру замены и добиться положительного результата, не прибегая к помощи специалистов.

Если автомобиль оборудован тормозной системой барабанной разновидности, то процедура замены будет иметь некоторые отличия. Действия выполняются в следующем алгоритме:

Поддомкратить машину, установить под днище опору и обязательно снять автомобиль с ручного тормоза.
Выкрутить болты, фиксирующие тормозной барабан, после чего произвести его демонтаж.
Высвободить тросик ручного тормоза. Для этого потребуется демонтировать все пружины и снять тяги заднего тормозного механизма.
Снять старые колодки.
Произвести установку новых тормозных колодок, после чего собрать всю систему в обратном порядке.
Установить «на место» демонтированное колесо, не снимая автомобиль с домкрата.
Проверить работу заднего тормозного механизма. Для этого требуется установить автомобиль на ручной тормоз и попытаться покрутить колесо.
Вытащить домкрат и опоры из-под автомобиля.

Описанные алгоритмы нельзя назвать сложными — все действия можно выполнять в условиях личного гаража силами хозяина автомобиля. Однако автолюбитель должен иметь хотя бы общее представление об устройстве тормозной системы (дисковой или барабанной). Если отсутствует минимальный опыт и знания, то «лезть» заменять тормозные колодки, «вооружившись» одной инструкцией не рекомендуется. Неправильно собранная тормозная система может не сработать в самый неподходящий момент.

Как можно установить необходимость замены?

Интересное видео по данному вопросу:

Самым достоверным способом установления необходимости замены является непосредственный осмотр со снятием колодки и замером остаточной толщины накладки специальным инструментом (штангенциркуль, микрометр), что обычно входит в регламент технического обслуживания. Проблема в том, что далеко не каждый автолюбитель имеет возможность, инструменты и способность периодически снимать колеса, чтобы произвести контроль состояния элементов колесных тормозов. Существует несколько признаков, по которым косвенно можно понять, что пора менять тормозные колодки:

Снижение уровня тормозной жидкости в бачке. Размеры колодок уменьшаются и освободившееся пространство занимает жидкость.
Писк, скрип при торможении. Из-за износа накладок специальные контрольные пластины трутся о поверхность тормозного диска, что вызывает посторонние звуки.
Увеличение свободного хода педали тормоза. Опять-таки это происходит из-за уменьшения толщины фрикционных накладок.
Увод автомобиля при торможении. Такое явление может быть сигналом неравномерного износа колодок. В таком случае не только нужно будет их заменить, но и также потребуется выявить и устранить причину неисправности.
Если автомобиль оборудован датчиком износа тормозных колодок, то при недопустимом износе металлический сердечник датчика соприкасается с диском, замыкается цепь и на приборной панели загорается контрольная лампа, которая информирует водителя о том, что колодки изношены до предела. Тем не менее даже в этом случае есть один нюанс – датчик может быть неисправен, а в некоторых вариантах конструкций он может устанавливаться только на два колеса из четырех (на одном из передних и задних).

Очень важно контролировать остаточную толщину тормозных колодок и своевременно производить их замену. Особенно удобно это делать при прохождении регламентного технического обслуживания

В таком случае колодки можно заменить до достижения предельных значений толщины. Кроме того, можно своевременно выявить другие неисправности тормозной системы и оперативно устранить их.

Замена передних тормозных колодок на ваз 2114

Ремонт несложен и замену можно произвести своими силами, это под силу даже новичку, так как на передних колёсах установлена тормозная система дискового типа, которая проще задней, кстати о замене задних тормозных колодок я уже писал здесь.

Какие инструменты потребуются

Для этого необходимо иметь следующий инструмент:

домкрат,
баллонный ключ,
головки,
плоскогубцы,
молоток,
набор гаечных ключей,
смазка (например WD-40),
длинная отвёртка или шило,
кусачки ветошь.

Процедура замены передних тормозных колодок на ваз 2114

Задние колёса подпереть башмаками, чтобы зафиксировать автомобиль в неподвижном состоянии, зафиксировать ручной тормоз.
На дисках ослабить болты колеса, домкратом поднять переднюю часть авто, подставив опору.
Снять колесо и тормозной механизм очистить неагрессивными моющими средствами и высушить.
Извлечь из кронштейна закреплённый на стойке амортизатора шланг.
Тормозная жидкость не полностью должна заполнять ёмкость, излишки убирают шприцом или резиновой грушей, чтобы в дальнейшем она не вылилась через открытую крышку из бачка, и после замены вливают обратно.
Плоской отвёрткой через смотровое окошко отвести тормозные колодки от диска торможения.
С другой стороны суппорта демонтировать болт ключом на 13 мм, удерживая штифт за шестигранную головку и не позволяя ему проворачиваться, суппорт отогнуть вверх, укрепить и избавиться от изношенных колодок.
Толщина тормозного диска должна быть не менее 10,8 мм., в случае износа нужно обновить.
Перед установкой новых тормозных колодок в обязательном порядке нужно зачистить гнездо установки металлической щёткой, наждачной бумагой для максимально верной фиксации и равномерного износа, установить новые колодки.
При каждой замене тормозных колодок желательно извлекать направляющие, прочищать и промазывать их высокотемпературными средствами, проверять плавность движения.
При необходимости заменить пыльники с отверткой, если нарушена их целостность.
Баллонным ключом устанавливаем тормозной цилиндр. Чтобы колодки служили дольше, необходимо периодически менять уплотнительное кольцо на поршне цилиндра, так как оно позволяет минимизировать трение деталей.
Также необходимо удостовериться, удовлетворительно ли крепление суппорта, не нужна ли его замена, смазать его перед установкой.
Ход штока поршня не должен быть максимальным, это говорит о его изношенности. Вернуть шток, тормозные колодки на место, ввернуть суппорт, собрать узел.
Колодки меняются обязательно на обоих колёсах, так как, в обратном случае, они будут тормозить с разной интенсивностью, и автомобиль будет заносить в стороны.

Первые сотни километров с новыми колодками необходимо обкатать, осторожнее нажимая на педали тормоза, чтобы они подстроились к поношенному тормозному диску.

Скрипун или противоскрипные пластины?

В комплектах для замены тормозных колодок для дисковых тормозов иногда имеются так называемые скрипуны. Их не нужно путать. Противоскрипные пластины тормозных колодок повторяют форму накладки, а скрипун представляет собой небольшую, причудливо изогнутую жестянку. Устанавливается он обычно перпендикулярно длинной оси колодки путём приклёпывания или прищёлкивания.

Назначение такой пластинки совсем другое — она, наоборот, скрипит, когда колодка близка к истиранию, отсюда и ее название. По сути, это дешёвый вариант датчика износа тормозных колодок. Изготавливается он из мягкого металла и не переносит искажения и деформации для тормозных дисков.

«Скрипуны» в комплектах для замены тормозов встречаются гораздо чаще. Производят их и компании, поставляющие неоригинальную продукцию.

Неполадки тормозных колодок

Рассматриваемые детали системы торможения приходится менять не только при их износе, но и при возникновении неисправностей, которые связаны с использованием некачественных расходников либо слишком активной ездой. На появление проблем с колодками указывают характерные признаки:

скрип, скрежет и другие посторонние звуки при торможении;
занос машины при нажатии на педаль тормоза;
для воздействия на педаль приходится прилагать больше или меньше усилий, чем обычно;
биение по педали в момент торможения;
после отпускания педали она не возвращается в исходное положение;
наличие чёрной пыли на колёсных дисках.

Посторонние звуки

Современные тормозные колодки оснащаются специальными индикаторами, свидетельствующими об износе этих автодеталей. Индикатор представляет собой металлическую полоску, которая закреплена ниже фрикционной накладки. Когда большая часть материала истирается, но колодка ещё в состоянии осуществлять замедление, при воздействии на тормозную педаль появляется характерный скрежет либо свист. Если колодки не оснащены такими индикаторами, наличие посторонних звуков указывает на явный износ элементов в тормозном механизме и необходимость их замены.

Износ колодок может проявляться по-разному и одним из признаков являются посторонние звуки при торможении

Занос

Если автомобиль при торможении заносит в одну сторону, то вероятной причиной является износ одной из колодок. Машину может заносить вплоть до разворачивания, причём даже на сухом покрытии. Кроме колодок занос может возникать по причине появления задиров либо деформации тормозных дисков.

Видео: почему автомобиль тянет в сторону при торможении

Какое-то время назад я столкнулся с ситуацией, когда машину при торможении начало уводить в сторону. Долго искать причину такого поведения не пришлось. После беглого осмотра автомобиля снизу было обнаружено, что один из задних рабочих тормозных цилиндров потёк. Это стало причиной попадания тормозной жидкости на рабочую поверхность колодки и барабана, в результате чего механизм был неспособен выполнять свою функцию. Проблема была устранена заменой цилиндра и прокачкой тормозов. Если у вас возникнет аналогичная ситуация, то я рекомендую менять полностью цилиндр, а не заниматься установкой ремкомплекта, поскольку качество резиновых изделий сегодня оставляет желать лучшего.

Увеличение или уменьшение усилия на педаль

Если педаль приходится нажимать непривычно тяжело или легко, то появление проблемы может быть вызвано стиранием или загрязнением колодок. Если же с ними всё в порядке, то следует проверить целостность всей тормозной системы на предмет подтекания жидкости.

Вибрация

Если присутствует вибрация при нажатии педали тормоза, то возможной причиной является попадание грязи между тормозным диском и колодками либо появилась трещина или сколы на последних. В результате детали подвергаются преждевременному износу. Однако следует знать, что подобное явление возможно также при неполадках ступицы либо гидроцилиндров тормозной системы.

Педаль западает

Иногда бывает, что тормозная педаль после нажатия не отходит назад. Это указывает на то, что колодки «прикипели» к диску. Наблюдать такое явление можно при минусовой температуре, когда на колодки попала влага. Кроме этого, возможно попадание воздуха в систему торможения, что требует проведения осмотра и последующего ремонта или прокачки тормозов.

Налёт на дисках

Налёт на колёсных дисках представляет собой чёрную пыль, что указывает на истирание колодок. Если же пыль имеет частички металла, то стираются уже не только колодки, но и сам тормозной диск. Если возникла такая ситуация, с осмотром тормозного механизма, а также с заменой вышедших из строя деталей, затягивать не стоит.

Появление чёрного налёта на колёсах может быть вызвано активной ездой либо естественным износом колодок

Однажды я обратил внимание, что передние колёсные диски покрыты чёрной пылью, причём это была не дорожная пыль. Какие на тот момент были установлены тормозные колодки уже не известно, но после их замены на заводские от АвтоВАЗ, ситуация осталась неизменной

Поэтому я пришёл к выводу, что появление чёрной пыли — явление нормальное, указывающее на естественный износ колодок.

Почему появляется скрип тормозных колодок?

Если рассматривать с физической точки зрения, то скрип в тормозной системе чаще всего появляется из-за высокочастотной вибрации с малой амплитудой колодок относительно дисков (или реже – барабанов). То есть на микроуровне колодка с большой частотой вибрирует при контакте с диском, скользя с большим прижимным усилием по его поверхности, и передает высокочастотный импульс в другие металлические детали. Что и приводит к появлению скрипа различной тональности.

В этом случае не стоит паниковать. Если тормоза работают эффективно, и визуально на деталях системы нет повреждений – то это явление не опасно. Ведь с технической точки зрения тормоза остаются полностью исправными. А скрип – это побочный эффект от работы системы, который только создает неприятный звук, но не указывает на наличие влияющих на работоспособность дефектов.

Реже скрипящий звук носит механический характер. То есть аналогично с процессом абразивного износа колодка прорезает в диске или барабане борозды. Процесс сходен с царапанием стекла гвоздем. Разрушение материала вызывает его вибрацию, что и передается в виде высокочастотных волн в воздух, который и переносит звуковую волну. Эту высокочастотную звуковую волну наш слух воспринимает как скрип. Обычно такое встречается при низком качестве дешёвых тормозных колодок.

Если параллельно с систематическим скрипом на диске просматриваются очевидные бороздки, канавки или волнообразыный износ – это свидетельствует о неправильной работе тормозной системы. И лучше заранее обратиться на станцию тех. обслуживания для диагностики.

Какие колодки выбрать

Ford Focus третьего поколения производят с 2010 года и в отличие от двух предыдущих поколений его тормозная система оснащена передними и задними колодками. Могут устанавливаться колодки трех типов: металлического, полуметаллического и органического. Керамические колодки не входят в штатную комплектацию. Главное отличие этих комплектующих – процентное содержание металла. Колодки из металла содержат 55-65 %, в тоже время органика всего 30-35%. Цена металлических колодок на 20-25% дешевле аналогов, но и срок службы не такой продолжительный, как у оригиналов.

Керамические тормозные колодки при желании можно установить дополнительно после покупки автомобиля в салоне по индивидуальному заказу. Однако на практике их используют не часто, поскольку для ежедневных поездок на работу и в городском режиме они не подходят. Для керамики нужны высокие обороты и скорость.

Средний ресурс эксплуатации оригинальных фрикционных накладок 35-45 тыс. км, а у качественных аналогов в пределах 30 тыс. км.

Передние тормозные колодки

Оригиналы:

Ford 1322180;
Ford 1321517;
Ford 1360305;
Ford 1360509;
Ford 1322184.

Заменители:

BOSCH 0986424794;
Patron PBP1766KOR;
KASHIYAMA D3128;
ATE 3046071932;
Stellox 1093 000B-SX;
FSL1594;
Metelli 22-0337-3;
Ferodo FDB1594;
BSG 30-200-009;
Japanparts PA-300AF;
Aywiparts AW1810191;
Aywiparts AW1810022;
Febest 2101RSF;
Stellox 1093 000B-SX;
Denckermann B110855;

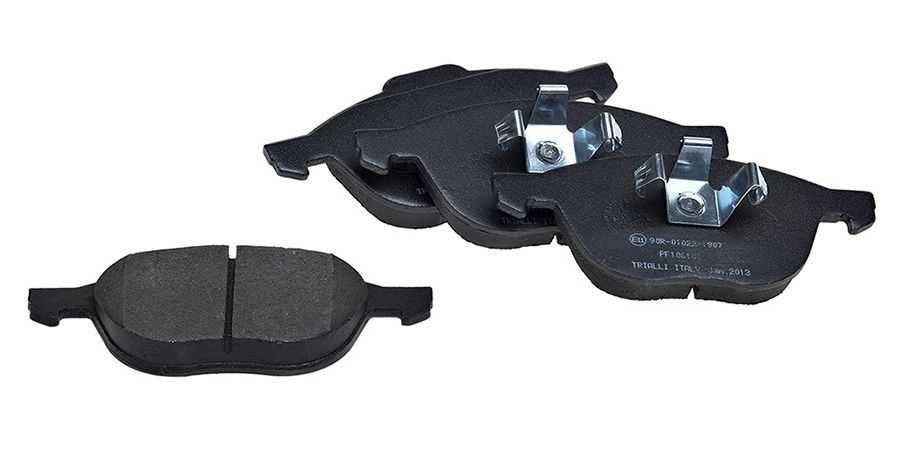

Trialli PF 106101 и т.д.

Чтобы избежать приобретения некачественной продукции, специалисты рекомендуют покупать все запасные части и расходники на Форд Фокус 3 у официальных дилеров, а также пользоваться услугами сертифицированных автосервисов.

Задние тормозные колодки

Задние колодки на Форд третьего поколения представлен дисковыми колодками всех типов (металлический, полуметаллический, органический). Ресурс заводских деталей (оригиналов) до 45-50 тыс. км, аналогов на 15-20 тыс. меньше.

Оригиналы:

Ford 1360254;
Ford 1361680;
Ford 1361681;
Ford 1361679;
Ford 1361678;
Ford 1360306.

Аналоги:

ATE C2G007ABE;
Denckermann B110857;
JP group 1563700410;
Aywiparts AW1810469;
Profit 5000-1319;
Denckermann B110219;
Fenox BP43129;
Patron PBP1319;
Pofit 5000-1319;
Bremsi BP2844;
SCT Germany SP 306;
Master-Sport 13046028352;
Stellox 000 081B-SX;
LPR 05P697;
Protechnic PRP01583M;
Maxgear 19-0425;
Metelli 22-0317-0.

Несмотря на тот факт, что задний контур системы дискового типа, встречаются модификации Focus с барабанными колодками.

Оригиналы: Ford арт.1385735, Ford арт.1689600 (артикулы каталожные);

Качественные заменители: АТЕ арт.13046071952, Hankook Frixa арт. FPE102, BOSCH арт.0986424617.

Зачем они нужны

Предположим, что вы недавно сделали проточку дисков, либо же протачивали барабаны, а может машины совсем новая, недавно забрали из салона.

И тут вы заметили, что при любом нажатии на педаль автомобильного тормоза машина начала издавать неприятный звук. При этом нареканий на эффективность работы тормозов нет. В этой ситуации могут помочь противоскрипные пластины тормозных колодок.

Такие пластины после их крепления на направляющие тормозного узла, способствуют устранению скрипящих посторонних звуков в процессе замедления транспортного средства. Такой эффект обеспечивается благодаря тому, что пластины поглощают возникающие вибрации. Устанавливаются прижимные пластины непосредственно на колодки, что дает возможность избавиться от перекосов, максимально ровно передать создаваемое тормозное усилие, передающееся от поршня суппорта. Тем самым машина останавливается уверенно, а никакие посторонние звуки при этом не возникают.

Перекос колодок является вполне естественным и распространенным явлением на любых машинах при их эксплуатации.

Нарушение геометрии возникает обычно от того, что в суппорт попадает грязь, дорожный песок и повсеместная влага. Перекос влезет за собой скрип. И для борьбы с ним используются направляющие противоскрипные пластины.

Но это не единственная польза от них для передних или задних тормозов.

Есть еще один дополнительный эффект.

За счет установки противоскрипных пластин можно решить проблему резонанса колодки и тормозного диска, который возникает при срабатывании тормозов. Когда машина останавливается, фрикционная поверхность и сам диск соприкасаются. Причем происходит это соприкосновение неравномерно. Особенно ярко это проявляется на машинах с солидным сроком эксплуатации. Неплотный контакт провоцирует вибрации, а водитель ощущает их в виде назойливого скрипа. И чтобы от него на долгое время избавиться, нужно изменить как-то фрикционный слой. Проще всего этого добиться пластинами и смазкой.

Как видите, элементы не простые, а весьма полезные.

Давайте поговорим об этом более детально.

Какие можно сделать выводы?

Вот мы с вами и разобрались, как определить износ тормозных колодок. Это можно сделать визуально, а также с помощью линейки или штангенциркуля. Если же у вас нет времени и желания заниматься этим вопросом самостоятельно, то доверьте это дело специалистам на СТО.

Мойка машины может доставить проблем. Особенно, когда вы добираетесь до колес. Но как только это будет сделано, есть что-то приятное в поездке на машине. Тогда это никогда не подведет. На следующий день вы смотрите на свои передние колеса и замечаете, что они снова грязные. В чем дело?

То, что вы видите, это тормозная пыль от ваших передних тормозных колодок . Мелкий порошок создается из-за трения, изнашивающего тормозную колодку. Когда вы нажимаете на педаль тормоза, именно этот процесс износа тормозного материала создает необходимое трение, чтобы остановить автомобиль.

Тормоза предназначены для износа. Но иногда мы можем избежать дополнительных расходов, если бы регулярно проверяли тормозные колодки. Если колодки изнашиваются слишком сильно, металлическая подложка на тормозной колодке вступает в контакт с тормозным диском. При контакте металла с металлом, вы не только повредите диск, но и окажитесь в опасной ситуации. Так же будьте готовым к затратам на новые тормоза.

Эта статья даст вам понимание того, что вам нужно для проверки тормозных колодок, чтобы вы могли избежать серьезных проблем с тормозами как в механическом, так и в финансовом отношении. Начнем с того, как определить износ тормозов.

Какие можно сделать выводы?

Минимальная толщина тормозных колодок должна быть 2-4 мм, но допускаются такие значения, как 1,5 мм. Если накладка меньше – меняем. Если в допустимом диапазоне, но уже подходит – готовимся к замене в скором времени. Стоит также регулярно проверять тормозные диски на предмет износа и перегрева. Последний приводит к тому, что диск коробит, и система работает менее эффективно – увеличивается тормозной путь и появляется биение. Вот мы и разобрались, когда выполняется замена тормозных колодок. Цена на них отличается в зависимости от производителя и варьируется в пределах 800-3500 руб. Но не нужно брать самые дешевые «музыкальные» фрикционные накладки.

Эффективность работы тормозной системы во многом зависит от технического состояния колодок – элементов, прижимаемых к диску или барабану колеса при нажатии на педаль. Они оснащены накладками, которые постепенно истираются и в какой-то момент приходят в негодность. Реальный срок «жизни» деталей может быть разным и зависит от многих факторов. Поэтому каждый автомобилист должен следить за тормозными механизмами колес и четко определять, когда менять колодки. Чтобы контролировать износ накладок, не обязательно ездить на СТО, проверку можно выполнить самостоятельно.
