Что лить в ГУР

Ответ на этот вопрос прост — жидкость, которую рекомендует производитель вашего автомобиля. И проводить эксперименты здесь недопустимо. Дело в том, что если постоянно использовать масло, не подходящее по составу для вашего ГУР, то со временем велика вероятность полного выхода из строя гидроусилителя.

Поэтому при выборе, какую жидкость лить в ГУР, необходимо учитывать следующие факторы:

GM ATF Dexron III

  • Рекомендации автопроизводителя. Не нужно заниматься самодеятельностью и лить в систему ГУР что попало.
  • Смешивание допустимо лишь с похожими составами. Однако использовать такие смеси продолжительное время нежелательно. При первой же возможности выполните замену жидкости на рекомендованную производителем.
  • Масло должно выдерживать значительные температуры. Ведь в летний период они могут разогреться до +100°С и выше.
  • Жидкость должна быть достаточно текучей. Ведь в противном случае возникнет чрезмерная нагрузка на насос, что приведет к преждевременному выходу его из строя.
  • Масло должно обладать значительным ресурсом использования. Обычно замену проводят проводят через 70…80 тысяч километров пробега или раз в 2-3 года, в зависимости от того, что наступит раньше.

Также многих автовладельцев интересуют вопросы по поводу, можно ли заливать в гур трансмиссионное масло? Или моторное масло? Что касается вторых, то сразу стоит сказать — нет. А вот на счет первых — то их использовать можно, однако с определенными оговорками.

Самыми распространенными являются две разновидности жидкостей — Dexron и Power Steering Fuel (PSF). Причем первая распространена больше. В настоящее время, в основном, используют жидкости, соответствующие стандартам Dexron II и Dexron III. Оба состава изначально были разработаны компанией “Дженерал Моторз”. Dexron II и Dexron III в настоящее время выпускается многочисленными производителями по лицензии. Между собой они отличаются температурным диапазоном использования.Немецкий концерн Daimler, куда входит и всемирно известный Mercedes-Benz, разработал собственную жидкость для ГУР, имеющую желтый цвет. Однако в мире много компаний, производящих такие составы по лицензии.

Соответствие машин и жидкостей ГУР

Приведем небольшую таблицу соответствий жидкостей для гидроусилителей и непосредственными марками автомобилей.

Марка автомобиля Жидкость для ГУР
FORD FOCUS 2 (“Форд Фокус 2”) Зеленая — WSS-M2C204-A2, Красная — WSA-M2C195-A
RENAULT LOGAN (“Рено Логан”) Elf Renaultmatic D3 или Elf Matic G3
Chevrolet CRUZE (“Шевроле Круз”) Зеленые — Pentosin CHF202, CHF11S и CHF7.1, Красная – Dexron 6 GM
MAZDA 3 (“Мазда 3”) Оригинальная ATF M-III или D-II
ВАЗ ПРИОРА Рекомендовано типа — Pentosin Hydraulik Fluid CHF 11S-TL (VW52137)
OPEL (“Опель”) Dexron разных типов
TOYOTA (“Тойота”) Dexron разных типов
KIA (“Киа”) DEXRON II или DEXRON III
HYUNDAI (“Хендай”) RAVENOL PSF
AUDI (“Ауди”) VAG G 004000 М2
HONDA (“Хонда”) Оригинальные PSF, PSF II
Saab (“Сааб”) Pentosin CHF 11S
Mercedes (“Мерседес”) Специальные составы желтого цвета для концерна Daimler
BMW (“БМВ”) Pentosin chf 11s (оригинал), Febi S6161 (аналог)
Volkswagen (“Фольксваген”) VAG G 004000 М2
Geely (“Джили”) DEXRON II или DEXRON III

Если в таблице вы не нашли марку своего авто, то рекомендуем вам посмотреть статью о 15 лучших жидкостях для ГУР. Вы наверняка найдете для себя много интересного и подберете жидкость, которая оптимально подойдет для ГУР вашей машины.

Течь в рулевой рейке

Одна из самых распространенных неисправностей, с которой приходится столкнуться владельцам авто, оборудованным ГУР-механизмом. Обычно на подтекание рулевой рейки указывают следующие симптомы:

  • появление заметного люфта в рулевом колесе при управлении транспортным средством;
  • возникновение стука рулевой гайки в ходе движения — обычно его отчетливо можно услышать через рулевое;
  • сложности с вращением руля, который требует все больше и больше усилий для его поворота;
  • появление посторонних шумов в работе насоса усилителя.

Если подтверждается любой из приведенных здесь симптомов, значит, очень высока вероятность проблемы с течью рейки рулевой и начинать следует с осмотра именно этого узла.

Течь масла в рулевой рейке ГУР

Ремонт насоса гур Форд Фокус 2

Гидроусилитель руля автомобиля форд фокус является составляющей частью рулевого управления и предназначен для облегчения усилий создаваемых водителем для управления автомобилем, поддержанием заданной траектории и обеспечением необходимой обратной связи в зависимости от скорости движения. При этом система рулевого управления создана так, что при отказе ГУР (гидроусилителя руля) автомобиль не потеряет управление, хотя для этого водителю придётся прилагать значительно больше усилий к рулевому колесу.

Правила эксплуатации ГУР

Для предотвращения отказов усилителя и увеличения сроков его эксплуатации следует регулярно проводить проверку уровня масла в расширительном бачке системы гидроусилителя. Проверку уровня следует проводить при положении руля и колёс для прямолинейного движения.

Если уровень в системе снизился или гидравлическая жидкость поменяла цвет, то следует готовиться к проведению ремонтных работ. Другими признаками неисправности ГУР является повышенный шум при работе усилителя, увеличение усилия, прилагаемого к рулевому колесу.

Устройство гидроусилителя руля

Основные компоненты гидроусилителя руля

Гидроусилитель руля устанавливается на рулевой механизм любого типа. Для легковых автомобилей наибольшее распространение получил реечный механизм. В этом случае схема ГУР следующая:

  • бачок для рабочей жидкости;
  • масляный насос;
  • золотниковый распределитель;
  • гидроцилиндр;
  • соединительные шланги.

Бачок ГУР

Бачок гидроусилителя

В бачке или резервуаре для рабочей жидкости установлен фильтрующий элемент и щуп для контроля за уровнем масла. С помощью масла смазываются трущиеся пары механизмов и передается усилие от насоса к гидроцилиндру. Фильтром от грязи и металлической стружки, возникающей в процессе эксплуатации, в бачке служит сетка.

Уровень жидкости внутри бака можно проверить визуально в случае, когда резервуар сделан из полупрозрачного пластика. Если пластик непрозрачный или используется металлический бачок, уровень жидкости проверяется с помощью щупа.

В некоторых автомобилях уровень жидкости можно проверить только после кратковременной работы двигателя либо при вращении рулевого колеса несколько раз в разные стороны во время работы машины на холостом ходу.

На щупах или резервуарах сделаны специальные насечки, как для «холодного» двигателя, так и для «горячего», уже работающего в течение какого-то времени. Также необходимый уровень жидкости можно определить и с помощью отметок «Max» и «Min».

Насос гидроусилителя

Лопастной насос гидроусилителя

Насос гидроусилителя необходим для того, чтобы в системе поддерживалось нужное давление, а также происходила циркуляция масла. Насос устанавливается на блоке цилиндров двигателя и приводится в действие от шкива коленчатого вала при помощи приводного ремня.

Конструктивно насос может быть разных типов. Наиболее распространенными являются лопастные насосы, которые характеризуются высоким КПД и износоустойчивостью. Устройство выполнено в металлическом корпусе с вращающимся внутри него ротором с лопастями.

В процессе вращения лопасти захватывают рабочую жидкость и под давлением подают ее в распределитель и далее в гидроцилиндр.

Привод насоса осуществляется от шкива коленчатого вала, поэтому его производительность и давление зависят от количества оборотов двигателя. Для поддержания необходимого давления в ГУР используется специальный клапан. Давление, которое создает насос в системе, может достигать до 100-150 бар.

В зависимости от типа управления масляные насосы подразделяются на регулируемые и нерегулируемые:

  • регулируемые насосы поддерживают постоянное давление за счет изменения производительной части насоса;
  • постоянное давление в нерегулируемых насосах поддерживает редукционный клапан.

Редукционный клапан представляет собой пневматический или гидравлический дроссель, действующий автоматически и контролирующий уровень давления масла.

Распределитель ГУР

Схематичное устройство распределителя

Распределитель гидроусилителя устанавливается на рулевом валу или на элементах рулевого привода. Его назначение – направление потоков рабочей жидкости в соответствующую полость гидроцилиндра или обратно в бачок.

Главными элементами распределителя являются торсион, поворотный золотник и вал распределителя. Торсион представляет собой тонкий пружинистый металлический стержень, который закручивается под действием крутящего момента. Золотник и вал распределителя представляют собой две цилиндрические детали с каналами для жидкости, вставленные друг в друга. Золотник связан с шестерней рулевого механизма, а вал распределителя с карданным валом рулевой колонки, то есть с рулем. Торсион одним концом закреплен на валу распределителя, другой его конец установлен в поворотный золотник.

Распределитель может быть осевым, при котором золотник перемещается поступательно, и роторным – здесь золотник вращается.

Гидроцилиндр и соединительные шланги

Гидроцилиндр встроен в рейку и состоит из поршня и штока, перемещающего рейку под действием давления жидкости.

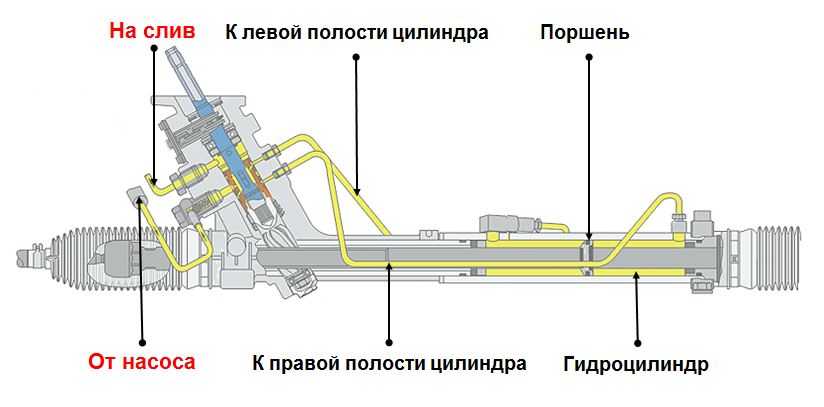

Схема циркуляции жидкости в гидроусилителе

Соединительные шланги высокого давления обеспечивают циркуляцию масла между распределителем, гидроцилиндром и насосом.  Масло из бачка в насос и из распределителя обратно в бачок поступает по шлангам низкого давления.

Течь в насосе ГУР

Проблема вытекания смазки зачастую начинается в насосе гидроусилителя. Связано это с тем, что данный узел находится под воздействием значительных нагрузок. Со временем это приводит к нарушению герметичности самого узла или его соединений, компонентов

В первую очередь нужно обращать внимание на наличие видимых повреждений магистралей и шлангов, через которые производится циркуляция масла в самом узле

Если выявлены визуальные повреждения, то такие шланги подлежат замене при невозможности ремонта. Что касается самого насоса, то его нелишним будет разобрать и заменить сальники новыми. В большинстве случаев этого достаточно для устранения проблемы. На проблемы с течью в насосе указывает увеличение усилия, необходимого для проворота рулевого колеса. Перед обратно сборкой и установкой на место все компоненты этого механизма рекомендуется протереть уайт-спиритом.
