Прокачка сцепления

Непосредственно перед началом прокачки отрегулируйте само сцепления. Суть в том, что прокачка системы неэффективна, если нет свободного хода толкателя поршня основного цилиндра, которые исполняют роль запирающего клапана, и при отсутствии хода он будет находиться в закрытом состоянии.

Инструментарий

ключ на «одиннадцать»;
ключ на «семнадцать»;
набор отверток;
тормозная жидкость;
емкость для слива старой;
шланг или трубка для прокачки, диаметр которой совпадает с диаметром сливного штуцера;
помощник.

Пошаговая инструкция

В случае, если вы выжали сцепление и не происходит его полного выключения, и при этом слышится специфический скрежет во время включения задней скорости, вполне вероятно, что гидропривод завоздушился и необходима его прокачка.

Не считая этого, прокачка нужна также, если вы проводили замену жидкости в гидроприводе, или же после ремонтных работ, связанных с потерей герметизации.

Жидкость обязательно нужно проверять в бачке основного тормозного цилиндра, так как он общий, и в случае надобности долейте до положенной нормы.

Открутите колпачок клапана, чтобы для удалить воздух из рабочего цилиндра.

Снятие колпачка со штуцера

На клапан нужно натянуть шланг, второй конец которого должен быть опущен в канистру с тормозной жидкостью. Если работаете с напарником, то дайте ему команду выжать сцепление четыре–пять раз, с задержкой в несколько секунд, а потом пусть держит ее выжатой.
Отвинтите клапан приблизительно на три четверти оборота, при этом с помощью второго ключа необходимо удерживать штуцер переходника основного цилиндра привода выключения. В заранее подготовленную посуду начнет течь жидкость из трубки, при этом в ней будут находиться воздушные пузыри.
Откручиваем чуть более, чем на пол-оборота штуцер прокачки
Завинтите клапан и дайте указание ассистенту отжать педаль.
Делайте это до тех пор, пока текущая из трубки жидкость не будет иметь пузырьков.
Когда занимаетесь прокачкой, непрерывно наблюдайте за уровнем. Ни в коем случае нельзя допустить, чтобы он упал ниже минимальной отметки. Не опоздайте с доливкой жидкости — в противном случае, если уровень упадет очень низко, то в системе может оказаться воздух и все операции нужно будет повторить по новой.
Закрутите клапан и колпачок, в случае надобности доведите жидкость в бачке до необходимой нормы.

После того, как эти работы будут завершены, необходимо произвести проверку системы на работоспособностиь. Чтобы это сделать, нужно выжать педаль до упора и проверить ход толкателя поршня. Он должен находиться в пределах 27-28 миллиметров. В случае, если данный параметр отличается, то необходимо отрегулировать сцепление.

Рекомендация! Прокачивать сцепление необходимо лишь той жидкостью, которую рекомендует компания-производитель. В ином случае произойдет расширение резиновых частей, что повлечет за собой негативные последствия, вплоть до отказа всей системы сцепления.

Устройство, характерные поломки фрикционной муфты Ford Focus II и способы их устранения

Когда приходит время для замены сцепления Форд Фокус 2 или бережливость продлевает ресурс
Типичные неисправности муфты Ford Focus II
Последовательность демонтажа и установки фрикционной муфты

Седан второго поколения Ford Focus снискал звание самой популярной иномарки на просторах бывшего Советского Союза в период с 2005 по 2010 года. Это, конечно же не «порш» с его космическими технологиями, но свои деньги он отрабатывает на «ура». Экономичность, доступное обслуживание, качественные комплектующие и цена – вот основные преимущества компактного седана класса «С». Уже несколько лет, как выпускается третья генерация этой легендарной марки, основные механизмы трансмиссии которой практически не изменились по сравнению с предыдущей серией. Поэтому методы устранения поломок, можно предположить, будут аналогичны. В частности, опыт по замене сцепления на автомобиле Форд Фокус 2 может пригодиться в будущем владельцам нового поколения.

Общие сведения об устройстве фрикционной муфты Ford Focus II

В машине используется сухая однодисковая муфта с гидравлическим приводом управления и центральной диафрагменной пружиной. Ведущий и ведомый диски осуществляют передачу крутящего момента от двигателя на трансмиссию. Кожух фрикциона крепится шестью болтами к маховику мотора.

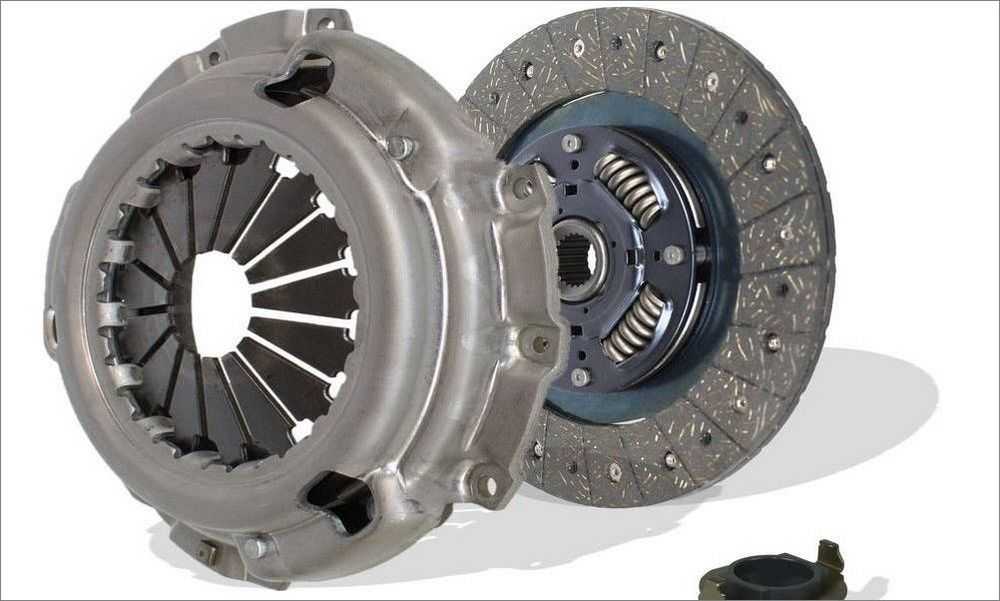

Основные детали сцепления:

выжимной подшипник;
ведомый диск;
корзина (ведущий диск);
гидропривод.

В кожухе закреплена диафрагменная пружина, которую балансируют с диском на заводе-изготовителе. По этой причине корзина должна меняться полностью.

Ведомый диск конструктивно состоит из двух стальных пластин, соединенных заклепками. Он расположен между маховиком и ведущим диском. Особые пластинчатые пружины, входящие в его комплект, нивелируют рывки при включении муфты и улучшают прилегание фрикционных накладок к плоскостям корзины и маховика.

Когда приходит время для замены сцепления Форд Фокус 2 или бережливость продлевает ресурс

Опыт эксплуатации автомобилей этой марки позволяет говорить о ресурсе механизма порядка 150 000 км. На самом деле все зависит от манеры вождения. Любите рвать с места с пробуксовкой, забываете убрать ногу с педали – будьте добры, готовьте кругленькую сумму уже спустя 50 000 км. В процессе работы ведомый диск имеет склонность к осевым перемещениям по шлицам первичного вала. Поэтому деталь сразу подлежит выбраковке при:

осевом биении более 0,5 мм;
задирах;
растрескивании;
замасливании;
неравномерном износе накладок;
ослаблении заклепочных соединений;
расстоянии от головок заклепок до рабочей поверхности накладки менее 0,2 мм.

Все приведенные дефекты приводят к рывкам и нестабильной работе не только муфты, но и всей трансмиссии.

Типичные неисправности муфты Ford Focus II

Рассмотрим, в каких случаях требуется замена сцепления Форд Фокус 2

или ремонт отдельных его узлов:

неполное выключение;
неполное включение;
повышенный шум при включении муфты;
вибрации;
затрудненное переключение передач.

Мастера рекомендуют одновременно ставить все новые детали, а не только износившиеся. Это объясняется трудоемкостью процесса, а ресурс неповрежденных элементов конструкции уже снижен и в скором времени они также потребуют замены. Как поступит – решает владелец.

Последовательность демонтажа и установки фрикционной муфты

Сразу стоит заметить, что если планируется ставить прежний нажимной диск, то следует пометить краской его взаимное положение с маховиком. Это поможет в последующем сохранить балансировку деталей.

Процедура замены сцепления Форд Фокус 2 начинается со снятия воздушного фильтра и АКБ, после чего работа осуществляется по пунктам:

Открутить три болта крепления коробки передач со стороны моторного отсека.
Поддомкратить машину и слить масло из КПП.
Отвернуть нижнюю опору ДВС, гайки шаровых опор и вынуть приводы колес.
Открутить и снять КПП.
Отвернуть 6 болтов крепления корзины и удерживая маховик отверткой от прокручивания, снять деталь и ведомый диск.
Произвести необходимую замену и прикрутить корзину, центрируя ее по трем штифтам маховика.

Последующие действия по сборке происходят в обратном порядке. Ведомый диск устанавливается так, чтобы надпись «Gearbox-side» была со стороны коробки передач.

Наличие элементарного набора ключей, домкрата и немного желания позволит владельцу Ford Focus II быстро привести автомобиль в рабочее состояние. Еще один немаловажный стимул – это сохраненные средства, которые можно истратить на покупку желанного аксессуара.

Как лучше менять?

Менять лучше не только детали, у которых вышел срок годности, но и все детали узла, чтобы обеспечить надежность его работы при дальнейшей эксплуатации.

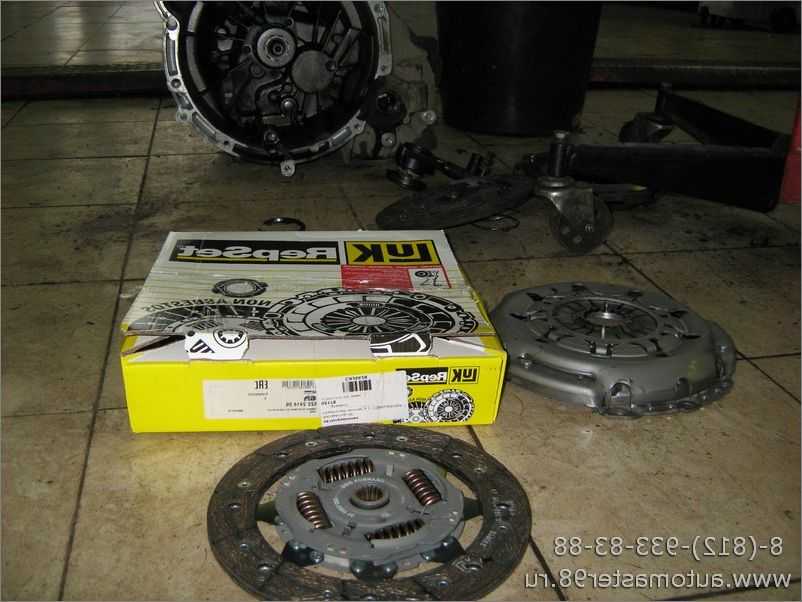

Комплект для замены

Инструменты

Для самостоятельной замены узла нужно подготовить следующий инструментарий:

комплект ключей и головок;
подставки;
отвертки;
домкрат;
емкость для отработанного масла;
смазка для выкручивания крепежа;
новые детали для замены.

Покупать запчасти лучше оригинальные, в таком случае они дольше прослужат, и снижается риск приобрести подделку.

Подготовив все необходимое, можно приступать к ремонту.

Процедура замены состоит из следующих этапов:

В первую очередь нужно демонтировать аккумулятор и воздушный фильтр.

Снимаем аккумуляторную батарею

После демонтажа аккумуляторной батареи, нужно открутить 4 болта и снять полку аккумулятора.
Далее следует снять крепление, удерживающее коробку передач.
Затем изъять трубку гидравлического привода сцепления.
Подняв с помощью домкрата машину, нужно вывесить двигатель.
Далее следует отсоединить тросы и слить, отработанное масло из коробки передач.
Затем нужно снять нижнюю опору силового агрегата.
На следующем этапе следует открутить гайки шаровых опор и достать приводы колес.

Выкручиваем и выбиваем шаровые

Далее необходимо снять крепления КПП к двигателю и демонтировать коробку.
Затем нужно открутить 6 болтов и снять корзину сцепления вместе с ведомым диском, удерживая маховик с помощью отвертки от прокручивания.

Снятие дисков с коробки передач

Теперь можно заменить все детали сцепления.
Установив корзину на место, ее нужно отцентрировать по штифтам маховика.

Центрирование ведомого диска

Сборка осуществляется в обратном порядке.

Таким образом, если выполнить замену в домашних условиях, это стоит намного дешевле, чем выполнение работ на автосервисе.

Сколько прослужит новый узел зависит от качества установленных деталей и манеры езды водителя.

Процедура замены сцепления

Желательно доверить процесс замены мастерам автосервиса, поскольку на Focus сцепление сложное — надо демонтировать КПП и проводить много работы, требующей особых навыков.

Часто причиной самостоятельной замены становится желание сэкономить на услугах. Работы с бензиновым Ford Focus 2 1.6 с МКПП стоят около 5000 рублей, с дизельными версиями 1.8 — 7000 рублей, а для моторов 2.0 с DSG — 12 000 рублей.

Перед демонтажем коробки передач надо обесточить аккумуляторную батарею. Дальнейшие действия:

снять воздушный фильтр, блок управления ДВС;
открутить крепление, удерживающее КПП сверху;
вытащить трубку гидропривода;
поднять машину на домкрате, установить подпорку, вывесить двигатель;
в салоне отсоединить тросы из-под рычага КПП;
слить отработку из коробки;
снять фиксаторы шаровых опор и ШРУСовые болты, вынуть колёсные приводы;
ослабить кронштейны;
вытащить КПП.

Сложность может вызвать снятие левого, короткого привода. Вытаскивается он из зацепления с коробкой с помощью монтажной лопатки. Рычаг создаст достаточное усилие для снятия стопорного кольца. Правый привод снимать легче, так как здесь нет стопора. Он крепится за счёт переходного подшипника.

Другая трудность касается болтов КПП. Все они разной длины, должны при сборке устанавливаться правильно. Чтобы всё прошло успешно, их рекомендуется маркировать. Один из болтов, самый длинный, сначала выкручивается на 2-3 оборота. После освобождения остальных крепежей он полностью вытаскивается вместе с коробкой. Делается это в целях безопасности, чтобы КПП неожиданно не сорвалась.

Разборка узла начинается с откручивания болтов, фиксирующих корзину. Она держится на 6 креплениях, выкручивать которые следует после прочной фиксации маховика. Обычно это делается с помощью монтировки или длинной отвёртки.

На разобранном сцеплении можно заменять повреждённые детали. На Фокусах стоит сложное фрикционное сцепление. Помимо основных механизмов, здесь присутствует диафрагменная пружина, обеспечивающая плотное прилегание и сглаживающая усилия крутящего момента. Рекомендуется проверить её состояние.

Установка корзины обязательно сопровождается отцентровкой по трём штифтам маховика. Поэтому нужна специальная оправка, имитирующая первичный вал. Без центровки коробка просто не встанет на место — придётся всё заново разбирать. В качестве оправки может быть применена также головка на 12, но она должна иметь длину в 50 мм, а её диаметр — составлять 15 мм.

В центровке нуждается также коробка. Её отверстия должны совпадать с элементами блока цилиндров двигателя. Кроме того, шлицы первичного вала нужно совместить с пазами корзины.

Инструкция по замене главного цилиндра сцепления Форд Фокус 2

Инструмент

Набор гаечных ключей или торцевых головок
Две плоские отвертки
Медицинский шприц
Емкость для отработанной жидкости.

Порядок выполнения работ

Итак, вы запаслись необходимым инструментарием и нашли помощника, теперь можно приступать к выполнению непосредственных работ.

Желательно перед всеми работами освободить как можно больше свободного пространства. Для этого нужно снять аккумулятор и его полку, а также воздушный фильтр.

Снятие АКБ

Снятие короба АКБ
Первым делом следует выкачать излишек рабочей жидкости из системы при помощи шприца. Открываем бачок и набираем жидкость в шприц. Повторяем процедуру пока уровень ТЖ не окажется на минимуме (согласно отметке на бачке).

Бачок и цилиндр сцепления ФФ2
Теперь необходимо отсоединить трубку, которая подводится к цилиндру сцепления. Данный шланг нужно освободить из крепления, поэтому берем отвертку и аккуратно поддеваем специальную скобу.

Шланг поддеть отверткой
Муфту с фиксирующей резинкой также освобождаем из кронштейна.
Далее переходим к работам в салоне автомобиля. Здесь в первую очередь следует отключить датчик, контролирующий положение педали. Для этого отодвигаем фиксатор и вынимаем его из контактной панели. Также демонтируем пистоны, которые крепят жгут проводов.
Педаль сцепления крепится к кузову на четырех гайках. Их нужно открутить ключом или головкой на «10».

Кронштейн вид из салона
Теперь нужно вытянуть цилиндр, педаль и трубки через специальное монтажное отверстие.
Далее освободить трубку от цилиндра путем отщёлкивания фиксатора.
Отсоединяем все наконечники и трубки.
Когда тело цилиндра освобождено от всех трубок, то нужно вытащить его из кронштейна. Это делает путем поворота корпуса по часовой стрелке так, чтобы пазы кронштейна совпали со шлицами на цилиндре. Таким образом вытащить его.

Цилиндр и кронштейн в сборе

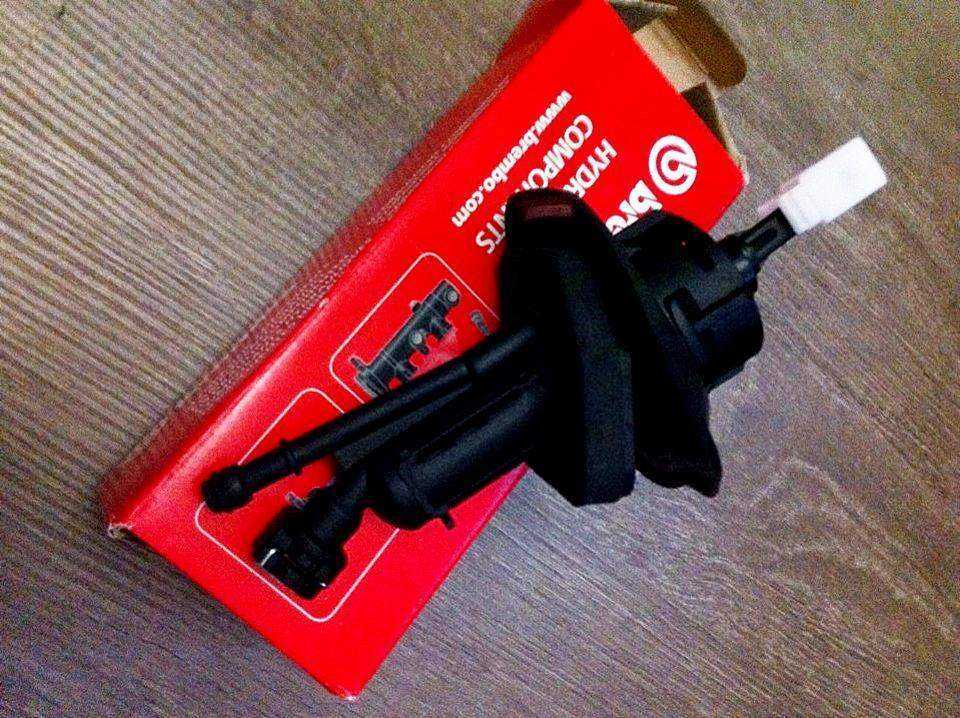

Теперь остается установить новый главный цилиндр сцепления на Форд Фокус 2 в порядке обратном вышеизложенному.
Когда новый цилиндр будет установлен, вам нужно прокачать систему. Это делается также, как и для тормозного механизма. Накачиваете педалью давление и сливаете через специально отверстие излишки жидкости с воздухом. Тут вам понадобиться напарник.
По окончанию всех работ проконтролируйте уровень рабочей жидкости и при необходимости долейте.

Нашим читателям, которым интересно не только читать, но и смотреть рекомендуем посмотреть видео по замене главного цилиндра сцепления на автомобиле Форд Фокус 2 ниже.

На этом инструкция окончена. Мы напоминаем, что залог успешной и долгой работы вашего автомобиля зависит от своевременного ремонта и надлежащего обслуживания машины. Удачи!

Замена цилиндра сцепления

Сцепление Фокуса имеет 2 цилиндра: основной и дополнительный. Первый, или главный, отвечает за создание давления и передачу его на второй, рабочий цилиндр. Находится он под торпедо, штоком соединён с педалью муфты. Рабочий цилиндр соединён с выжимным подшипником, расположен сзади корзины.

Замена или ремонт гидравлических цилиндров требуется в случае подтёков тормозной жидкости. Если повреждён главный элемент, вытаскивать коробку не нужно. Достаточно разобрать приборную панель, снизить уровень смазки в расширительном бачке и поменять цилиндр.

На завершающем этапе должна проводиться адаптация нового сцепления, если коробка типа 3 Powershift. От этого зависит плавность переключения скоростей.

Видео по замене сцепления на Фокус 2:

Ford Focus Sedan 2005, 145 л. с. — самостоятельный ремонт

Также проверяем нет ли подтеканий масла. По идее не должно. Заключение Результатом остался доволен.

Педаль стала еще мягче и подхватывание появилось раньше, чем было, примерно в середине хода педали. В остальном все осталось как было и это хорошо. Пробег на момент написания данной статьи на новом сцеплении км.

Когда нужно менять сцепление?

Отмечу особо, что никаких косвенных признаков близкой кончины выжимного подшипника воя, свиста и т. Двигатель и коробку я вывешивал на двух гидравлических домкратах.

Это позволило в некоторых пределах, подбирая высоту подъема каждого в отдельности, изменять ширину и геометрию щели между блоком и картером сцепления. Нажав на фиксатор, отсоединяем колодку проводов от выключателя света заднего хода.

Отсоединяем кронштейн жгута проводов выключателя света заднего хода от коробки передач. Поддев отверткой извлекаем фиксатор из пластмассового переходника рабочего цилиндра сцепления. Вынимаем штуцер трубки гидропривода сцепления от переходника цилиндра сцепления.

Чтобы из трубки не вытекала тормозная жидкость, надеваем на ее наконечник резиновый колпачок со штуцера прокачки.

Фокус 2.Замена сцепления.1 серия

Снимаем заднюю опору двигателя и кронштейн силового агрегата, отвернув три болта его крепления. Устанавливаем под двигатель и коробку регулируемые упоры. Теперь откручиваем шаровые опоры.

Затем вынимаем из поворотных кулаков приводные валы с обеих сторон. Вынимаем валы приводов из КПП, для этого используем монтировку. Чтобы вынуть вал с противоположной стороны потребуется открутить скобу подвесного шарикоподшипника.

Осталось открутить крепления подушки со стороны КП, а так же выкрутить болты по периметру, которые крепят МКПП к силовому агрегату. Перед этим обязательно устанавливаем домкрат с бруском под двигатель. Удостоверьтесь, что коробка скоростей отсоединена от двигателя и других узлов.

Переходим к демонтажу конструкции. Ведомый диск следует менять по следующим причинам: Перечисленные дефекты приводят к некорректной работе узла. Признаки неисправности Определить, что сцепление требует замены, можно по следующим признакам: Сцеплению пришло время уйти на покой. Но уж если разбирать подкапотное своими руками, то как можно больше: Именно сцеплению суждено было стать первым серьезным узлом, которое будет меняться своими руками, вне стен сервисов.

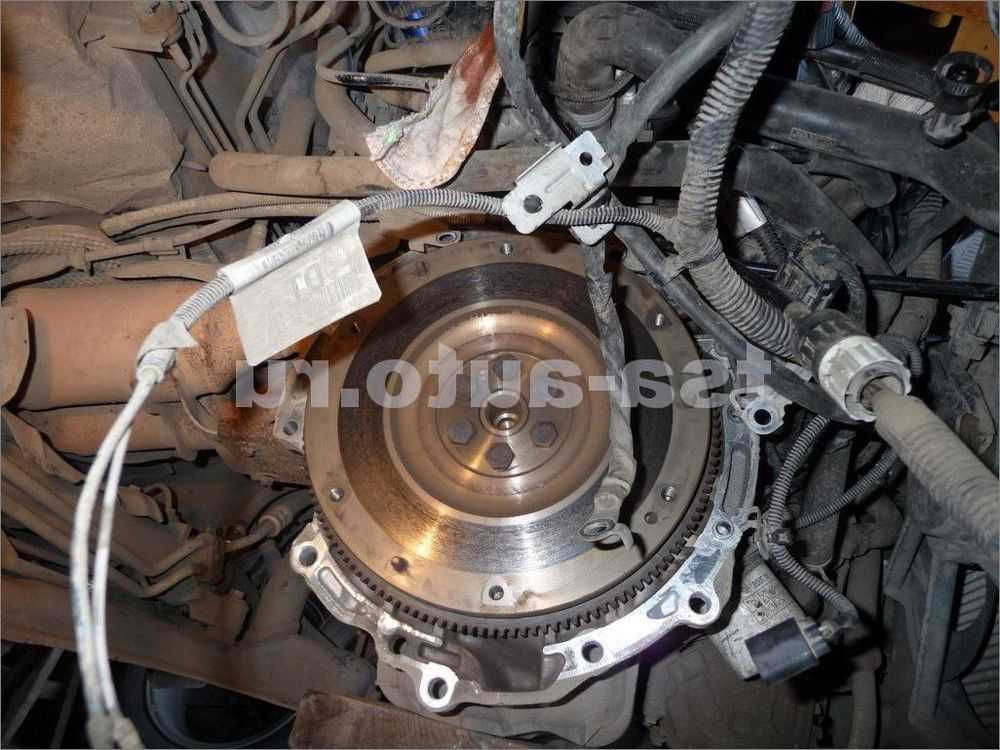

Собственно, новые маховик, корзина сцепления, выжимной подшипник и кое-какие доп.

Признаки неисправности выжимного подшипника Форд Фокус 2 и диагностика, причины поломки

Новый, еще в коробке, маховик Sachs У меня начинался отпуск, на все работы по замене сцепления и прочего отводилось не больше недели и тянуть с началом работ было бессмысленно. Воскресным вечером, загнав машину в гараж, принялся к разбору, В тот вечер моих знаний и пряморукости хватило только на то, чтобы снять впуск, аккумуялор и мозги двигателя.

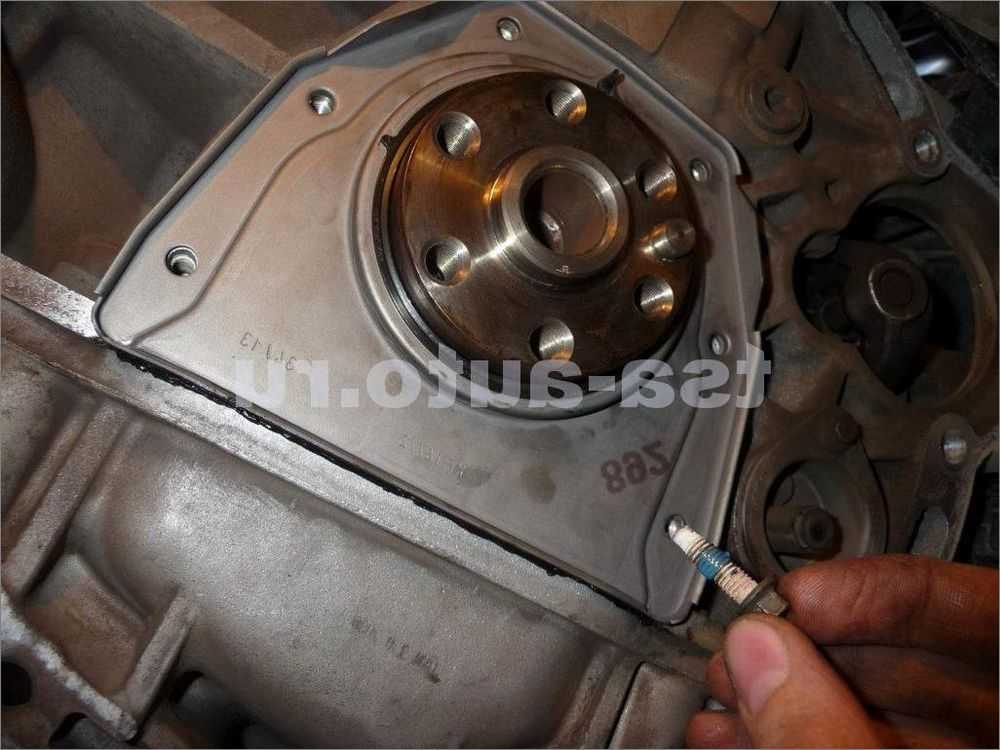

На следующем этапе откручиваем крепление трансмиссии и извлекаем ее наружу. Теперь переходим к самому сцеплению.

Оно крепится на шести болтах. Далее вынимаем корзину с ведомым диском. При помощи отвертки удерживайте маховик от прокручивания. Установка Теперь можно ставить новый выжимной подшипник, диск и корзину сцепления. Важный момент — при установке корзины следует отцентрировать ее строго по штифтам маховика.

В противном случае узел будет работать некорректно. Для удобства рекомендуется установить первичный вал КПП его покупают отдельно и уже на нем закручивать узел.

Вал извлекают и устанавливают саму трансмиссию.

Устройство, характерные поломки фрикционной муфты Ford Focus II и способы их устранения

Уже несколько лет, как выпускается третья генерация этой легендарной марки, основные механизмы трансмиссии которой практически не изменились по сравнению с предыдущей серией. Поэтому методы устранения поломок, можно предположить, будут аналогичны. В частности, опыт по замене сцепления на автомобиле Форд Фокус 2 может пригодиться в будущем владельцам нового поколения.

Общие сведения об устройстве фрикционной муфты Ford Focus II

Основные детали сцепления:

выжимной подшипник;
ведомый диск;
корзина (ведущий диск);
гидропривод.

В чем особенности узла

На автомобилях Форд Фокус устанавливается однодисковое фрикционное сцепление с диафрагменной пружиной. Приводит узел в действие гидравлический привод. Механизм состоит из выжимного подшипника, ведомого диска, вилки, рабочего, главного цилиндров и корзины, помещенной между маховиком двигателя и ведущим диском.

В корзину входят две фрикционные пластины, которые соединяют заклепки. В конструкцию включена диафрагменная пружина, которая обеспечивает плотное прилегание пружин и сглаживает усилия крутящего момента. Это позволяет автомобилю разгоняться плавно, без рывков.
