Замена сцепления форд фокус 2 (1.6 бензин

Конструкция сцепления

В авто установлена сухая однодисковая муфта с центральной диафрагменной пружиной. Управляется агрегат гидравлической системой. Передача крутящего момента с мотора на трансмиссию обеспечивают ведущий и ведомый диски.

Сцепление состоит из:

выжимного подшипника;
ведущего диска – корзины;
ведомого диска;
гидропривода.

Кожух крепится к маховику двигателя. В нем закрепляется пружина, сбалансированная с диском. Поэтому в случае выхода из строя корзины, менять ее необходимо полностью. Ведомый диск располагается между маховиком и ведущим. Конструктивно он состоит из пары стальных пластин, сцепленных заклепками. Пружины на диске способствуют более мягкому переключению и плотному прилеганию пластин.

Это интересно: Замена салонного фильтра Форд Фокус 2 рестайлинг — описываем суть

Приступаем к замене сцепления

Ставим автомобиль на смотровую яму или просто ровную поверхность.

Открываем капот,снимаем аккумуляторную батарею. Извлекаем полку АКБ и корпус воздушного фильтра. Ключами снимаем трубку гидропривода.

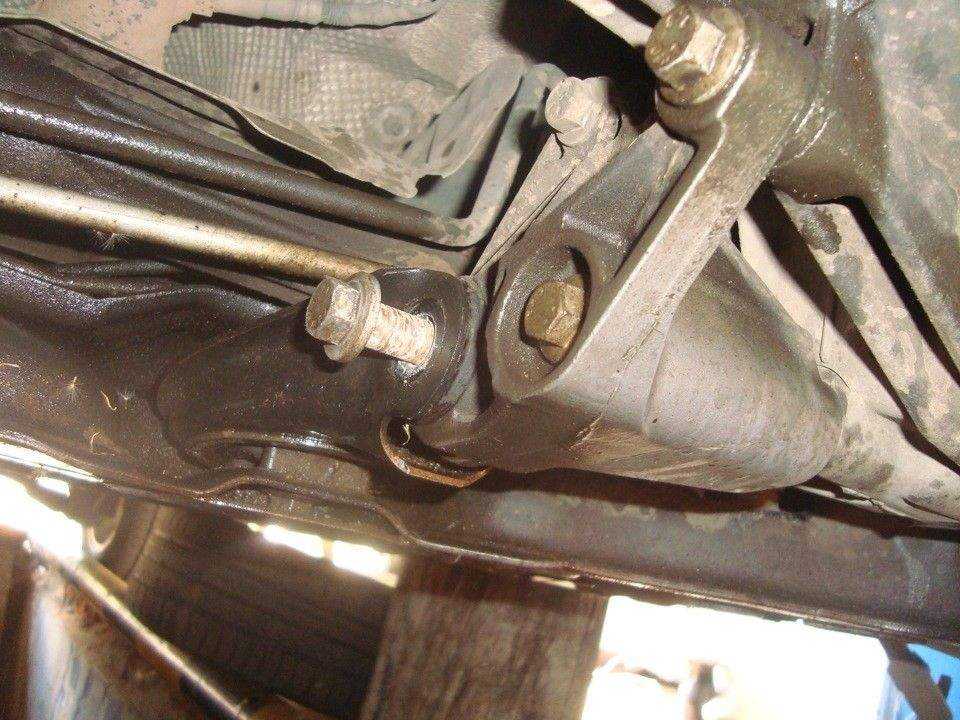

Выливаем масло из коробки передач в подготовленную емкость. Откручиваем нижнюю опору двигателя. Разбираем шаровую опору и достаем приводы колес.
Откручиваем сцепление трансмиссии, извлекаем ее наружу.
Сцепление крепится на шести болтах. Вынимаем корзину с ведомым диском. Отверткой удерживаем маховик, чтобы он не прокручивался.
Ставим новый выжимной подшипник, диск и корзину. При установке корзины отцентрируйте ее строго по штифтам маховика.
Для удобства можно установить первичный вал КПП (покупается отдельно) и уже на нем закручивать узел. Извлекаем вал, устанавливаем трансмиссию. На этом процедура будет завершена.

Мнение автовладельцев о замене сцепления на Форд Фокус

Проблема произошла на пробеге около 90 тысяч километров – началось проскальзывание сцепления

«Случилось это у меня зимой и на морозе, пришлось проводить замену в одиночку. Самым правильным показалось первым снять ведомый диск при этом, не перемещая вниз коробку моторного отсека. Следующим действием – оценить степень деформации маховика, выжимного подшипника и корзины в целом, и, в зависимости от состояния, принять решение о замене. Уточню еще то, что признаков поломки не наблюдалось, то есть не было странного звука (воя), который чаще всего означает необходимость замены подшипника.

В гараже коробку и двигатель я разместил на гидравлических домкратах. С помощью этой нехитрой конструкции мне удалось хоть немного поменять ширину, а также форму отверстия между кратером сцепления и блоком.

Для собственной безопасности решил закрепить коробку на веревку из моторного отсека. В итоге всех манипуляций она отодвинулась на расстояние примерно равное 70-80 мм. Через отверстие смог просунуть ключ и открутить болты, которые держали корзину, и извлек ведомый диск.

Затем снял и корзину. Осмотрев ее, я увидел, что износа практически не было, состояние нажимного диска оказалось близким к идеальному. Самой трудной задачей являлось открутить выжимной, так как он был намертво прикручен болтами к картеру. Еще одной проблемой оказалось достать этот самый выжимной подшипник через то самое отверстие. Из-за этого даже пришлось немного менять положение домкратов. В итоге мне все же удалось протиснуть деталь.

Следующее что я сделал – это осуществил замену смазки внутри подшипников, для этого его пришлось разобрать и как следует очистить от предыдущей. Далее набил выжимной Литолом и собрал обратно

Важно делать все в обратной последовательности, чтобы все было правильно. Это все заняло достаточно много времени, но зато без повреждений».

Самостоятельная замена подшипника сцепления Форд Фокус»

«Проводил замену выжимного подшипника за очень маленький промежуток времени

Первый отъездил около 20 тыс. км, а второй уже через 3 тыс. Купил новый Luk, теперь необходимо его установить».

Попал на очень дорогой ремонт»

«Для моего фокуса нужен только оригинальный ремкомплект стоимостью 11000р. На втором поколении установлен двухмассовый маховик, и так получилось, что мне придется сделать замену. Цена одной лишь детали составляет 14000 или 17000 в зависимости от того, берете вы оригинал или нет, соответственно. Также к этому нужно докупить болты и выжимной подшипник – это еще около 4-5тысяч. Кроме того, в сервисе сообщили о необходимости замены сальников приводов, а также сальников коленвалов, что стоит около 3000р. Как итог: работа по замене сцепления форд фокус 2 у неофициалов составляет 7 тысяч. Подсчитал всю сумму с работой и деталями, выходит около 40 тысяч рублей. Многие боятся брать автомат из-за того, что в случае поломки замена может дорого обойтись, но по своему опыту я понял: в случае с Форд Фокус 2 надежнее и проще было приобрести автомат».

Процедура и основные нюансы замены

Как уже было сказано выше, сцепление Форда Фокус 1 должно всегда находиться в хорошем состоянии, что позволит обеспечить надежное и безопасное передвижение в любых условиях. Его замена своими руками является не очень сложной операцией и требует выполнения следующих действий:

Демонтируем КПП. Помечаем расположение маховика и кожуха диска (только в случае установки прежнего нажимного диска). Выворачиваем болты крепления кожуха диска сцепления с маховиком. Причем каждый болт откручивать нужно постепенно, по несколько оборотов. Демонтируем нажимной диск и ведомые диски

При этом важно осмотреть последнюю деталь на предмет наличия трещин и других повреждений. Осматривает фрикционные накладки

Если они покрыты маслом (возможно проблема с сальником первичного вала КПП), соединения ослаблены или заклепки утоплены на 0,2 мм (или меньше), то ведомый диск ждет замена. Осматриваем и проверяем места фиксации ведомого диска пружин в ступице, шевеля их рукой. Если они свободно двигаются или повреждены, то диск также нужно будет заменить. Проверяем ведомый диск на биение и если оно больше чем 0,5 мм, то меняем его. Осматриваем поверхность контакта нажимного диска и маховика. Если есть какие-то царапины, задиры или следы износа (перегрева), то замена узлов неизбежна. Заменяем нажимной диск. Осматриваем диафрагменную пружину на наличие повреждений, которых быть не должно. Место соединения подшипника и лепестка пружины должно быть в одной плоскости и не иметь признаков износа. Проверяем соединения диска и звенья кожуха. Если есть повреждения – меняем нажимной диск. Осматриваем опорные кольца нажимной пружины с разных сторон. На них не должно быть трещин или сколов. Если есть – требуется замена. Проверяем легкость движения ведомого диска по каналам первичного вала КПП. Если он заедает, необходимо решить эту проблему. Наносим на шлицы ступицы специальную смазку (консистентную).

После того необходимо аккуратно установить новое сцепление на Форд Фокус 1 и все, замена своими руками окончена. Конечно же, его необходимо будет проверить и в случае необходимости отрегулировать. Основное правило при замене сцепления заключается в одновременной замене всех поврежденных или изношенных деталей. Обслуживайте и ухаживайте за своим Фордом Фокус 1 и проблем с его эксплуатацией не будет!

Замена сцепления на Форд Фокус 1 и 2 Всеволожской сборки

Замена сцепления Форд Фокус 1 и 2 видео

Замена сцепления на Ford Focus I

Видео. Как правильно прокачивать сцепление

Как поменять главный цилиндр сцепления

Когда необходимо менять?

В автомобиле Ford Focus 2 установлена сухая муфта с одним диском и диафрагменной пружиной в центре. Управление осуществляется с помощью гидравлики. Благодаря этому узлу крутящий момент с помощью ведомого и ведущего диска передается с двигателя на трансмиссию.

Он состоит из следующих деталей:

ведомого диска;
ведущего диска (корзины);
выжимного подшипника;
гидравлического привода.

Комплектующие сцепления на Ford

Между ведущим диском и маховиком расположен ведомый диск, представляющий собой две пластины, соединенные заклепками. Благодаря диафрагменной пружине внутри происходит более плавное переключение и плотное прилегание пластин. При поломке меняется вся корзина.

В среднем ресурс узла составляет 150 тыс. километров пробега, но, как показывает практика, во многом этот показатель зависит от манеры езды водителя. При агрессивной езде, частных переключениях скоростей агрегат быстрее изнашивается и выходит из строя.

Ведомый диск следует менять по следующим причинам:

наличие осевого биения больше 1 мм;
появление задиров и трещин;
изношены прокладки;
повреждение и ослабление крепежа (заклепок);
замасливание.

Перечисленные дефекты приводят к некорректной работе узла.

https://youtube.com/watch?v=U5723SVDxck

Порядок прокачки сцепления

На машине Ford Focus 2 рестайлинг 1.8 прокачку производят путем стравливания воздуха через штуцер рабочего цилиндра сцепления (РЦС), такая процедура обычно выполняется двумя участниками

Помощник здесь необходим для того, чтобы периодически нажимать на ПС, и очень важное условие при прокачивании – не забывать про доливку тормозной жидкости (ТЖ) в заливной бачок. Для того чтобы прокачать сцепление на «Фокусе», следует подготовить инструмент и материалы:

ключи на одиннадцать (специально для прокачки тормозов) и семнадцать;
отрезок полиэтиленовой прозрачной трубки;
тару под слив жидкости (можно взять пластиковую бутылку, в крышке проделать отверстие для трубки);
флакон с тормозной жидкостью (рекомендуется DOT-4).

Прокачивание ГПС выполняем следующим образом:

сдергиваем колпачок со штуцера РЦС, он является защитой от попадания грязи;
на кончике штуцера закрепляем полиэтиленовую трубку, ее другой конец выводим в подготовленную для слива емкость;
второй из участников несколько раз жмет на ПС («накачивает сцепление»), удерживает педаль ногой в нажатом состоянии;
отворачиваем штуцер при помощи прокачного ключа, придерживая РЦС (его пластмассовый переходник) ключом на 17, ослабляем где-то на три четверти оборота, из рабочего цилиндра должен выходить воздух вместе с тормозной жидкостью;
ПС при этом остается нажатой, затем закручиваем штуцер;
теперь в салоне нужно отпустить педаль и повторить накачивание;
опять совершаем операцию стравливания воздуха, производим все эти действия до той поры, пока из РЦС не начнет вытекать жидкость без воздуха.

Все это время нужно следить за уровнем в бачке, при понижении ближе к минимуму периодически доливать ТЖ до верха. По окончанию прокачки еще раз проверяем уровень жидкости (он должен быть между отметками min и max), заворачиваем крышку бачка, проверяем работу автомобиля на ходу. Педаль при этом должна быть достаточно упругой, при необходимости прокачку производим еще раз. Для варианта Ford Focus 2 рестайлинг 1.6 сцепление прокачивается точно также, порядок действий здесь не меняется.

Процедура замены сцепления

Желательно доверить процесс замены мастерам автосервиса, поскольку на Focus сцепление сложное — надо демонтировать КПП и проводить много работы, требующей особых навыков.

Часто причиной самостоятельной замены становится желание сэкономить на услугах. Работы с бензиновым Ford Focus 2 1.6 с МКПП стоят около 5000 рублей, с дизельными версиями 1.8 — 7000 рублей, а для моторов 2.0 с DSG — 12 000 рублей.

Перед демонтажем коробки передач надо обесточить аккумуляторную батарею. Дальнейшие действия:

снять воздушный фильтр, блок управления ДВС;
открутить крепление, удерживающее КПП сверху;
вытащить трубку гидропривода;
поднять машину на домкрате, установить подпорку, вывесить двигатель;
в салоне отсоединить тросы из-под рычага КПП;
слить отработку из коробки;
снять фиксаторы шаровых опор и ШРУСовые болты, вынуть колёсные приводы;
ослабить кронштейны;
вытащить КПП.

Сложность может вызвать снятие левого, короткого привода. Вытаскивается он из зацепления с коробкой с помощью монтажной лопатки. Рычаг создаст достаточное усилие для снятия стопорного кольца. Правый привод снимать легче, так как здесь нет стопора. Он крепится за счёт переходного подшипника.

Другая трудность касается болтов КПП. Все они разной длины, должны при сборке устанавливаться правильно. Чтобы всё прошло успешно, их рекомендуется маркировать. Один из болтов, самый длинный, сначала выкручивается на 2-3 оборота. После освобождения остальных крепежей он полностью вытаскивается вместе с коробкой. Делается это в целях безопасности, чтобы КПП неожиданно не сорвалась.

Разборка узла начинается с откручивания болтов, фиксирующих корзину. Она держится на 6 креплениях, выкручивать которые следует после прочной фиксации маховика. Обычно это делается с помощью монтировки или длинной отвёртки.

На разобранном сцеплении можно заменять повреждённые детали. На Фокусах стоит сложное фрикционное сцепление. Помимо основных механизмов, здесь присутствует диафрагменная пружина, обеспечивающая плотное прилегание и сглаживающая усилия крутящего момента. Рекомендуется проверить её состояние.

Установка корзины обязательно сопровождается отцентровкой по трём штифтам маховика. Поэтому нужна специальная оправка, имитирующая первичный вал. Без центровки коробка просто не встанет на место — придётся всё заново разбирать. В качестве оправки может быть применена также головка на 12, но она должна иметь длину в 50 мм, а её диаметр — составлять 15 мм.

В центровке нуждается также коробка. Её отверстия должны совпадать с элементами блока цилиндров двигателя. Кроме того, шлицы первичного вала нужно совместить с пазами корзины.

Причины поломки сцепления Форд Фокус 2

Неисправная вилка включения. Для исправления ситуации вилку нужно заменить.
ПС медленно возвращается на место. Причина может быть в попавшем мусоре либо в перекрытом уплотнителе компенсационного отверстия.
Главный цилиндр. При этом нужно либо промыть цилиндр, либо поменять уплотнители на цилиндре, либо заменить пружину в тросовом приводе.
Если автомобиль движется с рывками при включении низких передач при исправной ПС, причина может быть в загрязнениях первичного вала. Следует очистить от загрязнений и смазать первичный вал.
Гул при отжатом сцеплении, говорит о плохой смазке или неисправности узла, если он переходит в скрежет, значит нужно поменять подшипник.

Причиной износа деталей узла является манера вождения. Детали быстрее изнашиваются, если водитель постоянно выжимает сцепление и редко его отпускает, часто рвет с места, пробуксовывает.

Процедура замены сцепления

Как всегда, любая неисправность может быть устранена в автосервисе или на станции техобслуживания. Этот способ, конечно, прост, но и довольно дорог. Многие отечественные автолюбители привыкли делать все своими руками. Самостоятельный ремонт муфты на Форд Фокус 2 тоже возможен, просто, стоит следовать инструкциям и учитывать рекомендации опытных мастеров и автовладельцев.

Для начала необходимо обеспечить свободный доступ к узлу, подлежащему замене. Для этого нужно демонтировать воздушный фильтр и аккумуляторную батарею с вашего Ford Focus 2. Дальше процедура осуществляется по следующему сценарию:

Открутить крепления полки аккумуляторной батареи (4 гайки) и снять ее.
Выкрутить болт крепления электропроводки к коробке переключения передач.
Снять крепление коробки передач к двигателю (3 болта).
Вынуть трубку гидропривода сцепления.
Поднять автомобиль на домкрате и вывесить его.
Снять тросы и слить масло из коробки переключения передач.
Демонтировать нижнюю опору двигателя.
Открутить гайки шаровых опор.
Достать приводы колес.
Вывесить двигатель и коробку передач.
Снять крепления коробки передач к двигателю.
Снять коробку переключения передач.
Открутить корзину (6 болтов).
Снять корзину и ведомый диск, придерживая отверткой маховик, чтоб не прокручивался.
Заменить изношенные или все детали сцепления.
Установить корзину на место, центруя по штифтам маховика.
Провести сборку в обратном порядке.

При установке сцепления, обратите внимание, что ведомый диск должен ставиться таким образом, чтобы надпись «Gearbox-side» на нем была в сторону коробки переключения передач. Вот так, при наличии вполне стандартного инструмента и оборудования, можно самостоятельно произвести замену вышедшего из строя сцепления на Форд Фокус 2

Безусловно, процедура потребует сноровки, умения, времени и сил, однако будет с лихвой компенсирована сэкономленной суммой

Вот так, при наличии вполне стандартного инструмента и оборудования, можно самостоятельно произвести замену вышедшего из строя сцепления на Форд Фокус 2. Безусловно, процедура потребует сноровки, умения, времени и сил, однако будет с лихвой компенсирована сэкономленной суммой.

Замена сцепления на Форд Фокус 2

Замена сцепления на Форд Фокус 1 и 2 Всеволожской сборки

Замена сцепления Форд Фокус 1 и 2 видео

Замена тормозухи и прокачка сцепления на Ford Focus 2

Как поменять главный цилиндр сцепления

Интересно почитать:

Аккумулятор для Форд Фокус 2 рестайлинг 1.6.

Как поменять выжимной подшипник сцепления на Форд Фокус 2 — устройство и схема разборки КПП

Как говорилось выше, для замены «выжимника» у Форд Фокус 2 потребуется демонтировать коробку скоростей. Чтобы грамотно снять механизм переключения передач, ознакомьтесь с устройством и расположением деталей, которые сначала потребуется отсоединить от коробки.

Ниже так же представлена схема сцепления с таблицей комплектующих деталей. 7А546 – это шарикоподшипник выжимного типа, замена которого и требуется. Отметим, что конструкция МКПП, а так же сцепления у авто с объемами двигателей 1.6 1.8 2.0 идентичны, поэтому демонтаж производится одинаково.

Снятие коробки передач Форд Фокус 2 и замена выжимного подшипника

Чтобы демонтировать КПП, сначала отсоединяются компоненты, которые крепятся к коробке передач непосредственно под капотом автомобиля. Затем снимаются приводные валы, а так же стартер, подушки и т.д уже под автомобилем. Для работы потребуются набор накидных ключей с трещоткой, два домкрата, монтировка, отвертка. Ниже изложено пошаговое руководство по снятию замене подшипника с фото.

Открываем капот, откручиваем переднюю решётку радиатора.

Далее отключаем штекер у воздушного фильтра. Освобождаем фильтр от креплений и снимаем.

После отсоединения фильтра, закройте заслонку ветошью, чтобы не допустить попадание грязи.

Теперь отключаем аккумуляторную батарею и демонтируем.
Открутить блок управления силовым агрегатом, находящийся рядом с АКБ, убрать в сторону.
Под АКБ находится один из тросов переключения режимов работы КП, снимаем его отверткой.

Далее находим на корпусе штуцер для прокачки гидравлики со шлангом подвода рабочей жидкости, который требуется отсоединить.

Затем отсоединяем сапун двигателя.
Откручиваем верхние винты крепления КПП Форд Фокус 2.

Убедитесь, что МКПП отсоединена от верхних узлов, далее переходим к демонтажу нижних креплений.

Сначала откручиваем колеса, поднимаем авто домкратом, далее устанавливаем надёжные подпорки (или работаем в яме). Ступичные гайки так же ослабляем.
Залезаем под автомобиль, находим на KПП пластиковую крышку панели, под которой находятся тросики для переключения скоростей. Чтобы отсоединить трос, нажимаем на черную кнопку, как показано на фото.

Откручиваем пробку-гайку, чтобы слить масло.
Теперь откручиваем шаровые опоры. Затем вынимаем из поворотных кулаков приводные валы с обеих сторон.

Вынимаем валы приводов из КПП, для этого используем монтировку. Чтобы вынуть вал с противоположной стороны потребуется открутить скобу подвесного шарикоподшипника.

В процессе замены выжимного подшипника соблюдайте герметичность МКПП, поэтому отверстия от «гранат» закрываем ветошью или делаем пробку из крышки 5л бутылки.

Осталось открутить крепления подушки со стороны КП, а так же выкрутить болты по периметру, которые крепят МКПП к силовому агрегату. Перед этим обязательно устанавливаем домкрат с бруском под двигатель.

Удостоверьтесь, что коробка скоростей отсоединена от двигателя и других узлов. Переходим к демонтажу конструкции.
Руками со стороны правого колеса приподнимаем узел, вытаскиваем на себя. После снятия КПП переходим к замене выжимного подшипника.

Демонтаж и замена старого выжимного подшипника сцепления на FF 2

В корпусе МКПП, где расположен выжимной шарикоподшипник, рекомендуется убрать масло с грязью.
Откручиваем три болта крепления корпуса ВП для замены старой детали. На фото показан старый и новый «выжимник», о выборе которого рассказано после инструкции.

Подготовив коробку передач к замене ВП, надеваем деталь на вал и прикручиваем к корпусу на три болта.
Проверьте корректность вывода переходника (патрубка и штуцера), после этого устанавливаем узел на место, производим сборку в обратной последовательности. На этом замена «выжимника» на сцеплении Форд Фокуса 2 завершена.
