Стартер ford focus 3

Как проверить

Чтобы узнать, в чем причина неисправности, придется демонтировать механизм с автомобиля. Деталь нужно аккуратно зафиксировать в тисках и подать «плюс» на верхнюю клемму реле и контакт включения. «Массу» приложить на корпус механизма. При подаче напряжения должен выдвинуться и прокрутиться бендикс.

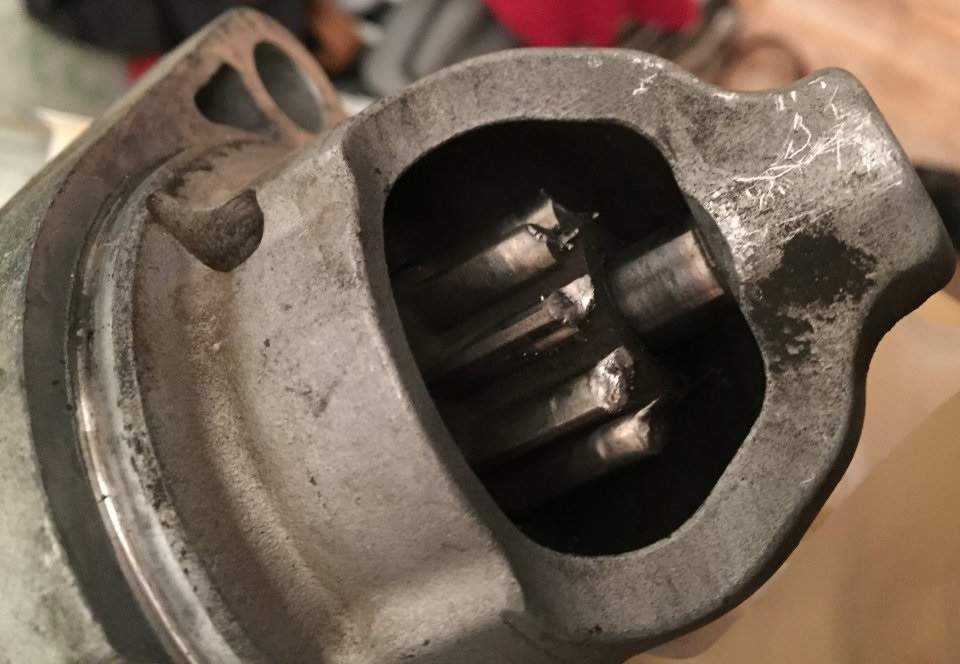

Изношенный бендикс

Если устройство работает не так, как надо, проверяем втягивающее. Подкачаем «плюс» на реле, «массу» – на корпус. Шестерня бендикса должна выдвинуться со щелчком. Можно проверить и сам бендикс. Обволакиваем корпус муфты в мягкую прокладку и зажимаем в тисках. Прокручиваем шестерню. Она должна вращаться только в одну сторону. Если вращается в обе – бендикс под замену.

Если механизм медленно крутит или издает шум, стоит проверить щетки. Понадобится 12-вольтовая лампа. Подключаем один вывод на «массу», другой – на щеткодержатель. Если загорелась лампа, есть пробои в защите – щетки нужно заменить.

Снимаем и проверяем стартер Ford Focus II

Причин, по которым возникает необходимость снятия стартера автомобиля Форд Фокус 2, может быть несколько. Прежде всего, это замена или ремонт в случае его поломки, также стоит отметить, что снятие стартера необходимо в ходе демонтажа коробки передач

Важно помнить, что прежде чем снять стартера Ford Focus 2 необходимо отключить минусовую клемму аккумуляторной батареи

Инструкция по снятию стартера Форд Фокус 2

1. Так как часть работ выполняется под двигателем необходимо снять нижнюю защиту. Для этого ключом Torx T-30 откручиваем все саморезы, которые крепят ее к нижним элементам автомобиля.

Как проверить стартер Форд Фокус 2

1. С помощью плоской отвертки проворачиваем шестерню привода стартера. В одном направлении она должна проворачиваться вместе с валом привода, а в обратном направлении на валу привода. Если этого не происходит или шестерня тяжело перемещается и крутится, то в таком случае вал привода необходимо заменить.

Работоспособность стартера можно проверить, подключив на его контакты питание от аккумулятора

При этом важно помнить, что плюсовой провод должен идти на верхний болт стартера, а минус на его корпус.
Для проверки втягивающего реле (бендикса стартера форд фокус 2) замкните верхний контакт (1) и контакт управления (2). При этом втягивающий механизм должен сработать, шестерня переместится вдоль вала, а электродвигатель стартера запустится

Ели шестерня не приводится в движение, бендикс стартера Форд Фокус 2 подлежит ремонту или замене.

Электродвигатель стартера проверяется следующим образом. Подключаем плюсовой провод аккумулятора к нижнему болту бендикса, а минус к корпусу стартера, при этом мотор должен включиться. Если этого не произошло необходимо его заменить или сдать в ремонт.

Чтобы проверить отдельно бендикс Форд Фокус 2 подключаем плюс от аккумулятора к контакту управления, а минус к корпусу стартера. Втягивающий механизм должен сработать и выдвинуть шестерню. Если этого не происходит, бендикс Форд Фокус 2 неисправен и подлежит ремонту или замене.

Установка стартера Форд Фокус 2 выполняется в обратной последовательности.

Когда проблема в другом

Почему важно сделать диагностику, а уже потом ремонт? Банально причина может оказаться в другом:

• Система зажигания. На поверхности электрода свечи может быть нагар и другие отложения, из-за чего Форд Фокус не запускается. Если двигатель даже не вращается, стоит осмотреть, поступает ли питание на катушки системы зажигания.
• Топливная система. Смотрим, исправен ли на Форд Фокус насос и не загрязнен ли фильтр. Если при включении зажигания насос не «гудит», на него однозначно не поступает питание. Если проблема настала зимой и у вас дизельный Форд Фокус, возможно, загустело топливо в фильтре.
• ЭБУ двигателя. Со временем плата электронного блока Форд Фокус может окислиться. Перегорают дорожки. Следует продиагностировать блок на ошибки. Если при сбросе ошибки появляются вновь, стоит осмотреть систему, к которой она относится. ЭБУ Форд Фокус отвечает за все настройки и изменение режимов работы ДВС, поэтому поиск проблемы может затянуться.

Компьютерная диагностика ЭБУ

ГРМ. Перескочил ремень и сбились метки зажигания. Как это может произойти, если замена ремня на Форд Фокусе выполнялась правильно? Со временем стираются зубья ремня и пропадает натяжение (поэтому стоит проверять его состояние на Форд Фокус раз в 15 000 км).

Когда менять, а когда ремонтировать?

Бытует мнение, что дешевле отремонтировать механизм, чем покупать новый. Это утверждение верно, но не во всех случаях. Выбирая между ремонтом и заменой, нужно учитывать несколько факторов:

• масштаб поломки;
• стоимость деталей;
• наличие запчастей.

Если причиной неисправности оказались щетки, втулки или бендикс, есть смысл восстанавливать старый механизм. Цена деталей небольшая, а после ремонта такой механизм прослужит не менее 5 лет.

Если диагностика показала, что через полгода-год механизм начнет «сыпаться», мы потеряем не только деньги, затраченные на снятие-установку, но и драгоценное время. В такой ситуации ставим новый механизм и забываем о проблеме надолго.

В каких случаях лучше сразу заменить механизм? Замена актуальна при неисправности основных элементов – якоря и втягивающего реле. Полная переборка будет ненамного дешевле (а порой и дороже ввиду трудозатрат) стоимости новой детали на Форд Фокус.

Почему не крутит стартер на Ford Focus 2

Стартеры умирают по-разному – одни ездят с проблемой месяцами, у других он ломается уже на второй завод. Если Форд Фокус стал заводиться хоть немного иначе, это уже повод обратиться к специалистам. Перечислим возможные признаки:

• Двигатель медленно заводится. Со временем в машине окисляются контакты, пересыхает (а иногда и сгнивает) проводка. Если диагностика показала, что контакты в порядке, проблема скрывается в износе щеток или замыкании обмотки.
• Стартер крутится, двигатель – нет. Основная причина – бендикс не входит в зацепление с венцом маховика. В таком случае диагностируют вилку и втягивающее реле.
• Не крутит стартер ФФ2, при этом щелкает реле. На соленоид подается недостаточное напряжение. Стартер не крутит, если есть проблемы в контактах или втягивающем реле.

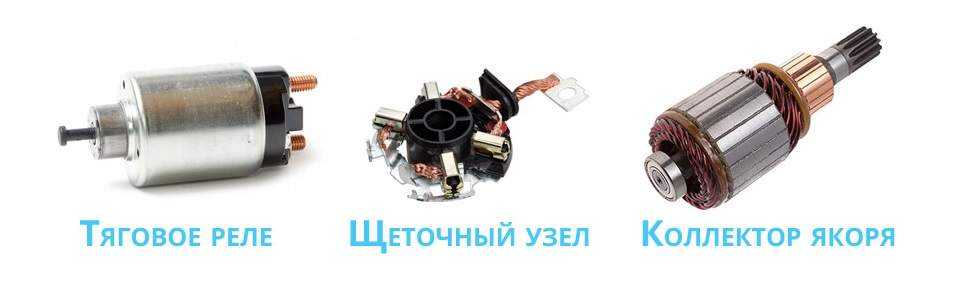

Детали стартера, которые часто выходят из строя

• Машина заводится со скрежетом. Услышав такой звук, не стоит медлить с ремонтом. Скрежет происходит, когда зубья бендикса проскальзывают на венце маховика. Такое случается при износе бендикса или заклинивании подшипника вала. Если вовремя не устранить проблему, придется менять также маховик.
• Стартер не крутит и не издает звуков. На контакты не подается напряжение. Если ток поступает и стартер не крутит, причина во втягивающем реле.
• Двигатель Ford Focus заводится, стартер продолжает работать. Это происходит, когда бендикс не возвращается в начальное положение. Причина проблемы – спаивание главных контактов соленоида.
• При попытке завести машину слышен шум, при этом стартер Форд Фокус не крутит. Причина в изношенных щетках. Также механизм не крутит и шумит при плохой обмотке.

Устройство системы запуска и стартера Форд Фокус 2

Собственно, никаких революционных решений в системе пуска автомобиля Ford Focus не внедрено и это, пожалуй, хорошо. Зная уровень нашего официального сервиса и цены на ремонт, приходится всю работу выполнять своими руками. Однако, пока не узнаешь устройство, ремонтировать не стоит. Будет только хуже. Именно поэтому мы и решили поделиться одной из вершин айсберга своих знаний по ремонту и обслуживанию Ford Focus 2, на этот раз связанными со стартером.

Стандартная система пуска Фокуса состоит из АКБ, стартера, управляющего реле, втягивающего реле и венца маховика, с которым шестерня бендикса стартера входит в зацепление. Ничего сложного. Сам автостартер — это обычный электродвигатель с понижающим редуктором планетарного типа. Двигатель стартера называется «электрическая машина постоянного тока со смешанным возбуждением», если это как-то поможет. Состоит стартёр из статора с обмотками возбуждения, якоря с обгонной муфтой и втягивающего реле. Вот схема его устройства.

Когда мы включаем зажигание и замыкаем контакты на контактной группе замка зажигания, ток от АКБ через реле стартера и предохранитель поступает на обмотку втягивающего реле. Реле срабатывает, а его контакты замыкаются, подавая тем самым ток на обмотку ротора и статора. Одновременно с этим перемещается ступица обгонной муфты, вводя в зацепление шестерню бендикса с венцом маховика. Стартёр прокручивает маховик до тех пор, пока двигатель не запустится. Когда мотор начинает работать и частота вращения маховика превышает частоту вращения выходного вала стартера, муфта отбрасывается назад, шестерня выходит из зацепления с маховиком, контакты размыкаются и автостартер автоматически отключается.

Естественно, что в систему запуска двигателя Форд Фокус 2 входят провода, плавкий предохранитель и контактные разъемы. Так работает исправный стартёр нашего Форда, а с неисправностями и причинами их возникновения будем разбираться прямо сейчас.

Не спешите покупать аккумулятор

Представим ситуацию: зима, мы садимся в автомобиль и пробуем завести двигатель. Замечаем, что мотор еле-еле крутит. Первое, что приходит в голову – разрядился аккумулятор. Проверяем (оказывается, что напряжение 11-11,5 В), заряжаем. Проблема исчезает, но ненадолго. Через 3-4 дня ситуация повторяется. Покупаем на Форд Фокус новый АКБ – через неделю снова разряд. Плохой аккумулятор или утечка тока? Ни то, ни другое.

Если вы столкнулись с подобной ситуацией – вспомните, когда в последний раз на машине ремонтировался или менялся стартер. В 90% случаев именно он вытягивает все «соки» из АКБ.

Замена стартера

Определившись с подходящим стартером для замены изношенного, необходимо установить его.

Перед тем, как производить работы по замене оборудования, требуется понять, из каких комплектующих деталей состоит стартер. Понят это можно, не только взглянув на фото такого устройства, но и ознакомились со списком, представленным ниже.

• Пусковая вилка;
• Электромагнитный выключатель;
• Щеткодержатель;
• Анкер с коллектором;
• Щиток коллекторного подшипника с мелкими комплектующими элементами, который предназначен для того, чтобы произвести установку аксиального зазора подшипника.

При этом сам стартер выполнен в форме цилиндра и имеет следующие габариты:

• Длина: 15 см;
• Диаметр: 7-10 см.

После этого необходимо произвести установку нового стартера, опираясь на этапы, указанные в пошаговой инструкции.

1. Определить, где находится стартер. Данное изделие расположено в месте, где соединяется двигатель и трансмиссия;
2. Отсоединить провод массы аккумулятора. В случае, если автомобиль имеет рабочий объем двигателя 1,4/1,6, а сам двигатель является дизельным, то требуется произвести демонтаж воздушного фильтра;
3. Отсоединить провод, по которому происходит передача главного тока, от стартера;
4. Отсоединить провод, предназначенный для управления устройством, электромагнитного выключателя;
5. Вывинтить крепежные боты, которые располагаются на колоколе сцепления;
6. Снять стартер с колокола сцепления;
7. Установить на это место новый стартер;
8. Выполнить все представленные шаги в обратной последовательности.

Резюмируя выше сказанное, стоит сказать о том, что произвести демонтаж старого стартера и установку нового оборудования в случае возникновения неисправностей с ним автомобилист сможет самостоятельно. Для этого требуется только приобрести качественное устройство для замены и действовать в соответствии с инструкцией. Если руководствоваться требованиями последней, получится сделать так, чтобы автомобиль мог функционировать еще на протяжении нескольких лет.

Методы аварийного запуска двигателя

Когда стартер не щелкает и не издает вообще никаких звуков, то двигатель можно запустить, если замкнуть его “напрямую”. Это не самое лучшее решение, однако в тех случаях, когда вам нужно срочно ехать и другого выхода нет, можно воспользоваться им.

Рассмотрим ситуацию как запустить двигатель напрямую на примере автомобиля ВАЗ-2110. Итак, последовательность действий будет следующей:

• включить нейтральную передачу и установить машину на ручной тормоз;
• включить зажигание путем поворота ключа в замке и открыть капот, так как дальнейшие действия будем проводить в моторном отсеке;
• снять воздушный фильтр со своего посадочного места и отвести его в сторону с тем, чтобы добраться до контактов стартера;
• отсоединить фишку, идущую к контактной группе;
• металлическим предметом (например, отверткой с широким плоским жалом или куском провода) замкнуть клеммы стартера;
• в результате этого при условии исправностей других перечисленных выше узлов и заряженного аккумулятора машина заведется.

После этого установите назад фишку и воздушный фильтр. Интересным является тот факт, что в большинстве случаев двигатель будет в дальнейшем запускаться с помощью ключа зажигания. Однако следует помнить, что поломка все же осталась, поэтому ее необходимо искать самостоятельно или отправляться за помощью в автосервис с тем, чтобы устранить ее.

Предлагаем для вас еще один метод, который пригодится вам в случае необходимости экстренного запуска двигателя. Он подходит только для переднеприводных легковых автомобилей с механической коробкой передач! Алгоритм действий следующий:

• необходимо поддомкратить машину, вывесив любое из передних колес;
• вывернуть вывешенное колесо до упора наружу (если левое колесо — то влево, правое — вправо);
• намотать на поверхность покрышки буксировочный трос или крепкую веревку 3-4 раза, оставляя свободными 1-2 метра;
• включить ТРЕТЬЮ передачу;
• повернуть ключ в замке зажигания;
• сильно дернуть за конец троса, пытаясь раскрутить колесо (лучше делать это не на месте, а с небольшим разбегом);
• когда машина завелась, первым делом установите нейтральную передачу (делать это можно без нажатия на педаль сцепления) и подождите, пока колесо полностью остановится;
• опустите вывешенное колесо на землю.

READ Что Лучше Форд Экоспорт Или Рено Каптур

Описанный метод с раскручиванием колеса переднеприводных машин напоминает метода запуска кривого стартера (с помощью заводной рукоятки), используемого в старых заднеприводных машинах (например, ВАЗ “классика”). Если в последнем случае стартер раскручивается с помощью рукоятки, то в переднеприводных он раскручивается от полуоси, на которой находится поднятое колесо.
