Замена поршня суппорта

Менять или восстанавливать?

Если поршень клинит в рабочем цилиндре, покупкой ремкомплекта, в который обычно входят лишь пыльники с манжетами да уплотнительные кольца, отделаться не удастся. Ведь необходимо восстановить поверхность цилиндра, а поршень и вовсе подлежит замене. Насколько дорогим окажется ремонт задних суппортов своими руками, зависит от конструктивных особенностей тормозов, модели машины и степени запущенности проблемы. Однако однозначно придется приобретать новенький поршень или искать б/у, а в крайнем случае покупать новый узел. Его цена колеблется в самом разном диапазоне: для массовых автомобилей суппорт стоит 4-5 тыс. руб., а на премиум-иномарки или редкие модели цена может доходить до 12-13 тыс. руб.

Поэтому самый дорогой вариант выбирается редко, и автовладельцы обычно покупают бэушки – ведь они стоят в 5, а то и 10 раз дешевле. Что касается ремонта суппорта, то он еще выгоднее, так как мы получаем практически новый узел. Ведь меняется едва ли не все – направляющие, поршни, манжеты и т. д., старым остается только восстановленный пескоструйкой корпус тормозного цилиндра. Однако в любом случае ремонт следует начинать с визуального осмотра механизма.

По поводу покупки запчастей

Бывает так, что на первый взгляд вопрос, как сделать ремонт суппорта самому, перед водителем не стоит: кругом одна красота – колодки вроде в норме, поршень, диски, направляющие и т. д. тоже в полном порядке. Однако тормоза нет-нет да и подклинивают! И когда начинаешь разбираться, оказывается, что просто автослесарь при проведении технического обслуживания машины, в которое входила замена фрикционных накладок, просто не почистил направляющие колодок. Из-за маленьких «солдатиков» и возникла серьезная проблема: грязевые отложения приводят к необходимости создания давления на поршень выше нормы.

С заменой дисков тоже возникает очень интересная ситуация – иногда при торможении чувствуются акцентированные удары, а при разборке суппорта оказывается, что диски покоробились. Что это – плохие запчасти? Нет, все дело в автовладельце, который занимался ремонтом самостоятельно и купил не те запчасти. Дело в том, что есть так называемые вентилируемые диски, у которых воздушные каналы расположены под определенным углом. Поэтому левый диск всегда отличается от правого. И если купить два правых диска или два левых и поставить их на машину, то поломка одной из этих деталей рано или поздно случится. Ее причиной станет элементарный перегрев при резких торможениях – ведь из-за неправильного расположения теплоотводящих каналов предусмотренного конструкторами охлаждения не происходит.

Процедура разработки суппортов своими руками

Переходим к описанию самого ремонта. Алгоритм будет примерно следующим:

Сначала нужно приподнять машину, используя домкрат и открутить колесо, зафиксировав руль в крайнем положении.
Снимается крепежная пружина, а поверхность вблизи расположения тормозного шланга тщательно зачищается. Для этого ее можно продуть сжатым воздухом.
Тормозной шланг нужно пережать хомутиком, чтобы не допустить утечки рабочей жидкости.
Продолжаем ремонт суппорта своими руками. После этого откручиваем болт, который его фиксирует, и убираем сам шланг в сторону. Необходимо следить за тем, чтобы внутрь него не проникли частицы грязи.
После этого демонтируются колпачки на направляющих, а сами они выкручиваются при помощи 7-миллиметрового шестигранника.
Пользуясь отверткой, утапливаем поршень, отодвинув его корпус от диска на достаточное расстояние. Можно начинать демонтаж старого суппорта.
Сначала вынимаем его из чехла и проверяем на наличие влаги. Из корпуса достаем поршень. Для этого можно снять его с диска, не отсоединяя от шланга суппорт. Достаточно нажимать на педаль тормоза, и он должен выпасть самостоятельно. Чем пережать тормозной шланг? Подойдет любой плотный хомут, можно использовать даже тот, которым на шиномонтаже фиксируют колпаки к колесным дискам. Можно воспользоваться тисками, в которых зажать накрепко корпус, а сам поршень извлекать плоскогубцами. Или применить сжатый воздух, предварительно позаботившись о том, чтобы деталь не повредилась при извлечении.
Достаем старую манжету, убрав перед этим остатки рабочей жидкости. Тщательно очищаем поверхность, в которой находился защитный чехол, и посадочные места манжеты. Промываем и продуваем воздухом, после чего можно укладывать новую манжету.
Рабочие поверхности поршня при ремонте переднего суппорта слегка поливаем тормозной жидкостью. Сам поршень закладывает строго вертикально и слегка утапливается. Сверху одеваем защитный чехол. При этом необходимо убедиться, что не произошло замятия резинки.
Теперь поршень можно утапливать полностью, но нужно быть внимательными, чтобы не допустить перекручивания пыльника.
Откручиваем скобы, которыми оснащается суппорт. Производим очистку поверхностей, по которым движутся колодки. Нужно следить за тем, чтобы не повредить резьбу, в которой крепятся направляющие. Скоба прикручивается на прежнее место.
Закладываем колодку, убедившись в том, что она заняла свою позицию и нигде не застряла. Направляющие нужно очистить от малейших частиц грязи. Суппорт надевается на скобу, а его направляющие наживляются пальцами. Одеваем колпачки и фиксируем пружинки. Не забудьте положить смазку под пыльник тормозных поршней и удалить вокруг ее остатки.
Осталось вернуть на место шланг рабочей жидкости и прокачать всю систему несколькими нажатиями на педаль тормоза. Опускаем машину при помощи домкрата на землю и проверяем уровень рабочей жидкости в бачке — при необходимости дозаполняем. На этом переборка суппорта окончена.

Одним словом, как только Вы столкнулись с перегревом или неравномерным износом тормозных колодок, появлением запахов и шума, можете быть уверены, что эффективность тормозной системы уже не будет прежней

Безотлагательно обратите внимание на состояние суппорта и, при необходимости, воспользуйтесь описанной выше инструкцией по ремонту суппорта

О важности бесперебойной работы всех элементов, отвечающих за срабатывание тормоза, сказано много. В этой статье пойдет речь о ремонте составляющих суппорта: поршня (цилиндра), направляющих и замене их пыльника – своими руками, наглядно об этом также можно будет узнать из приложенного видео

Для полного понимания как без проблем отремонтировать и произвести замену данных деталей стоит разобраться в устройстве переднего и заднего суппорта и причинах их поломки, какой ремкомплект для этого может потребоваться.

Разрабатываем заклинивший поршень переднего тормозного механизма 2108, 2109, 21099

Тормозные механизмы (суппорта) передних колес автомобилей ВАЗ 2108, 2109, 21099 работают в условиях постоянного воздействия внешней агрессивной среды (соль, грязь, вода и пр.). В связи с этим ревизию и обслуживание суппортов и тормозных колодок рекомендуется проводить каждые 15 тысяч км пробега. Заклинивание или «закисание» поршней в цилиндрах суппортов чаще всего является следствием отсутствия периодического контроля за состоянием тормозных механизмов, повреждении их защитных пыльников, сильном износе тормозных колодок при котором поршни слишком далеко выдвигаются из цилиндров, попадая тем самым под внешнее воздействие, наличием воды или посторонних примесей в тормозной жидкости.

Повреждение зеркального покрытия поршней («закисание») приводит к потере их подвижности в цилиндрах и как следствие к неполному растормаживанию передних колес, так как колодки постоянно прижаты к тормозным дискам. При этом происходит ускоренный износ колодок, перегрев и коробление тормозных дисков, повышается расход топлива, нарушается управляемость автомобиля (уводит в сторону) и его динамика, появляется вибрация и биение при нажатии на педаль тормоза.

Разработать «закисший» поршень можно как минимум двумя способами:

— без демонтажа тормозного механизма с автомобиля;

— на снятом тормозном механизме.

В первом случае необходимо поддомкратить автомобиль, снять колесо, очистить суппорт от грязи снаружи, отсоединить и поднять его плавующую скобу.

Снимаем стопорное кольцо и пыльник цилиндра, удаляем из под него грязь при помощи тряпки, смоченной бензином и жесткой кисти или зубной щетки. Слегка нажимаем на педаль тормоза, чтобы поршень немного (максимум сантиметр) выдвинулся из цилиндра. Еще раз производим очистку, стараясь не повредить зеркало поршня и удалить только грязь и отложения. Наждачной бумагой зачищать поршень нельзя, так как можно повредить зеркало. Народный способ очистки отложений – применение шершавого деревянного бруска, который снимет отложение и не повредит цилиндр. Снимаем крышку с бачка тормозной жидкости и при помощи разводного ключа или тисков утапливаем поршень обратно в цилиндр. Жмем на педаль тормоза, выдвигая поршень, и опять утапливаем его. Проводим такую процедуру разработки его подвижности раз 20-30. После чего наносим графитную смазку на выступающую часть поршня, устанавливаем новый пыльник и стопорное кольцо.

Плюс этого способа — нет необходимости сливать тормозную жидкость из контуров тормозной системы автомобиля и прокачивать тормоза.

Во втором случае снимаем тормозной цилиндр и проводим его разборку и разработку. Этот способ подойдет при капитальной ревизии суппортов, так как необходимо либо сливать тормозную жидкость, либо глушить тормозную трубку, что все-равно чревато потерей некоторого количества жидкости и подразумевает проведения прокачки тормозов после выполнения работ.

Поршень из цилиндра необходимо выдавить либо еще до его снятия (нажав на педаль тормоза), либо на уже снятом поршне подать воздух под давлением в отверстие под тормозную трубку. Перед выдавливанием снимаем с поршня стопорное кольцо и пыльник. Извлеченный поршень стараемся не поцарапать. Очищаем его от загрязнений и окислений способом описанным выше, если необходимо меняем резиновое уплотнительное кольцо, промываем и продуваем цилиндр. Перед сборкой смазываем тормозной жидкостью внутри тормозного цилиндра, сам поршень смазываем графитной смазкой. Вдавливаем его вовнутрь цилиндра (например, при помощи тисков), одеваем сверху новый пыльник и стопорное кольцо.

Все перечисленные выше манипуляции имеют смысл лишь при незначительном повреждении поршня или цилиндра. В случае полного заклинивания поршня и невозможности его разработки следует заменить тормозной цилиндр с поршнем.

Примечания и дополнения

— После разработки поршней тормозных цилиндров передних колес автомобиля необходимо смазать направляющие пальцы.

Назначение суппорта

Данный механизм тормозной системы должен обеспечить достаточное усилие, чтобы замедлить либо вовсе остановить машину. Оно передается к поршням, а те, в свою очередь, включают в работу тормозные колодки. Причем колодки должны двигаться строго параллельно относительно диска – только тогда они могут с необходимым усилием зажать диск, обеспечивая процесс замедления транспортного средства.

Однако, начиная ремонт тормозных суппортов своими руками, необходимо понимать, что при этом сильное трение вызывает нагрев как суппорта, так и колодок. Вдобавок повышается температура тормозной жидкости. По этой причине производители таких запчастей используют высокопрочные материалы не только с большой степенью теплоотдачи, но и весьма стойких к температурным колебаниям.

15.21. Проверка поршня суппорта и замена защитного кольца поршня

При поврежденном или небрежно установленном защитном кольце грязь и влага проникают в цилиндр суппорта. В этом случае необходимо как можно скорее заменить кольцо, так как в противном случае поршень может заклинить из-за попадания грязи и образования коррозии, что приведет к повышенному износу тормозных колодок и диска и неравномерному торможению.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ

1. Снимите тормозные колодки, как описано выше.
2. Проверьте, легко ли перемещаются тормозные колодки в своих направляющих. В противном случае отшлифуйте до блеска направляющие, стараясь не повредить и не сдвинуть со своего места защитное кольцо поршня. Перед установкой тормозных колодок нанесите на сопрягаемые поверхности немного консистентной смазки (медную пасту).
3. Проверьте плавность перемещения тормозных суппортов и при необходимости смажьте их медной пастой.
Проверка поршня суппорта
1. Чтобы проверить легко ли перемещается поршень, положите струбцину с вложенным деревянным бруском в качестве тормозных колодок для поршня, чтобы поршень не выдвинулся слишком далеко. Естественно, суппорт на втором колесе должен быть установлен в нормальном рабочем положении.
2

Помощник должен осторожно нажать на педаль тормоза. Проверьте, легко ли перемещается поршень

Если поршень не выдвигается, нажимайте на педаль тормоза до тех пор, пока поршень не начнет перемещаться. Струбциной вдавите поршень в цилиндр суппорта. Эту операцию повторяйте до тех пор, пока поршень не начнет легко перемещаться. Смажьте боковые поверхности поршня тормозной жидкостью.
ПРЕДУПРЕЖДЕНИЕ
Если вам не удалось восстановить подвижность поршня, прекратите работу и отдайте суппорт в ремонт.
Замена защитного кольца поршня
1. С помощью изогнутой проволоки или малой изогнутой отвертки снимите защитное кольцо с тормозного суппорта и скользящего поршня. При этом старайтесь не царапать рабочие поверхности скользящего поршня и цилиндра. Одновременно следите, не вытекает ли тормозная жидкость из цилиндра. На всякий случай лучше отдайте тормозной суппорт в ремонтную автомастерскую.
2. Очистите уплотняющие поверхности спиртом или чистой тормозной жидкостью. Прежде чем вы установите новое защитное кольцо, смажьте очищенные поверхности консервантом.
3. Осторожно установите новое защитное кольцо на уплотняющие поверхности. Следите, чтобы защитное кольцо плотно сидело на своем месте.
4. До упора вдавите поршень обратно в цилиндр.
5. Установите тормозные колодки.
6. После окончания работы проверьте уровень тормозной жидкости и герметичность гидропривода тормозной системы.

Ремонт и профилактика суппорта

В любом суппорте, со скобой или без нее, предварительно проверяется работоспособность поршня – он должен двигаться нормально. Если это так, следующим шагом должно быть уже вышеупомянутый демонтаж суппорта, снятие тормозных колодок и отсоединение магистрали для тормозной жидкости. Поскольку вся конструкция данного узла подвижна за счет направляющего болта, который движется по втулке с резиновой прокладкой, прокладку следует проверить на эластичность и герметичность

Не менее важно и состояние болта со втулкой. Если оно вызывает сомнение – есть следы закисливания, повышенного механического износа и пр

– эти детали меняются на новые.

Зачастую отверстие, куда вставляется резиновая прокладка, имеет нарост из затвердевшей пыли. Это приводит к сдавливанию прокладки и препятствованию движению суппорта по направляющим болтам. В таких случаях обязательной процедурой является очистка отверстия от отложений. Однако использование для этих целей круглого напильника противопоказано по двум причинам: во-первых, этот инструмент малоэффективен; во-вторых, его применение часто приводит к появлению выбоин, в которых скапливается еще больше грязи. Оптимальный вариант – дрель с насадкой нужного диаметра.

Следующий шаг представляет собой нанесение специальной смазки на внутреннюю поверхность отверстия корпуса суппорта. Кроме того, в смазывании нуждается и резиновая прокладка цилиндрической формы, втулка и направляющий болт. И не нужно бояться нанести слишком много, ведь все равно лишняя смазка впоследствии будет вытеснена деталями.

Обязательной смазке, в том числе профилактического характера, подлежит поршень. Для этого вначале демонтируется кольцо прокладки-пыльника с помощью простой плоской отвертки. Далее поршень вжимается, а образовавшаяся полость очищается и заполняется смазкой. Чистить нужно и пыльник, однако целесообразнее его заменить, надеть поршень и зафиксировать кольцом. Благодаря этому поршень менее подвержен коррозии и ходит более плавно, а пыльник не будет затвердевать при возникновении высокой температуры.

Чтобы обеспечить повышенную защиту поверхности суппорта от окисления, ее красят антикоррозионной краской из баллончиков. Однако перед этой процедурой металл тщательно очищается от грязи и ржавчины – в последнем случае понадобится металлическая щетка. Как показывает практика, одного баллончика краски вполне хватает на три прохода для каждого из четырех суппортов.

Если при торможении автомобиля наблюдается скрип, это означает, что некоторые точки суппорта плохо смазаны или же смазка полностью выгорела. Чтобы избежать дискомфорта, при каждой замене колодок следует нанести смазывающий материал на следующие точки – нерабочая поверхность суппорта, два направляющих болта и поршень. И ненужно бояться сделать что-то неправильно: даже автоновичок при минимальном инструктаже вполне способен осуществить профилактические и ремонтные работы в отношении этого механизма.

Ремонт суппортов

Корпус, в котором крепится поршень (цилиндр).
Перепускной клапан.
Уплотнительное кольцо.
Поршень (цилиндр).
Пыльник цилиндра.
Стопорное кольцо.
Корпус.
Прижимная планка.
Колодки.
Пыльник направляющей.
Направляющие.
14. Болт крепления.
Тормозной шланг.

Для ремонта суппортов нам понадобятся следующие материалы:

Смазка для поршня суппорта
Смазка для направляющих суппорта
Смазка для направляющих колодок
Очиститель тормозов или любое очищающее средство
Ремонтный комплект для тормозного суппорта
Медные уплотнительные кольца тормозного шланга. Если новых не нашли, а старые не сильно обжаты, то можно пройтись по ним напильником и сточить выступы. Но лучше, конечно, иметь в запасе новые.
Если окажется, что поршень или направляющие Вашего суппорта имеют большие раковины и очаги коррозии, то Вам необходимо будет приобрести ещё и их.
Возможно тормозная жидкость для доливки

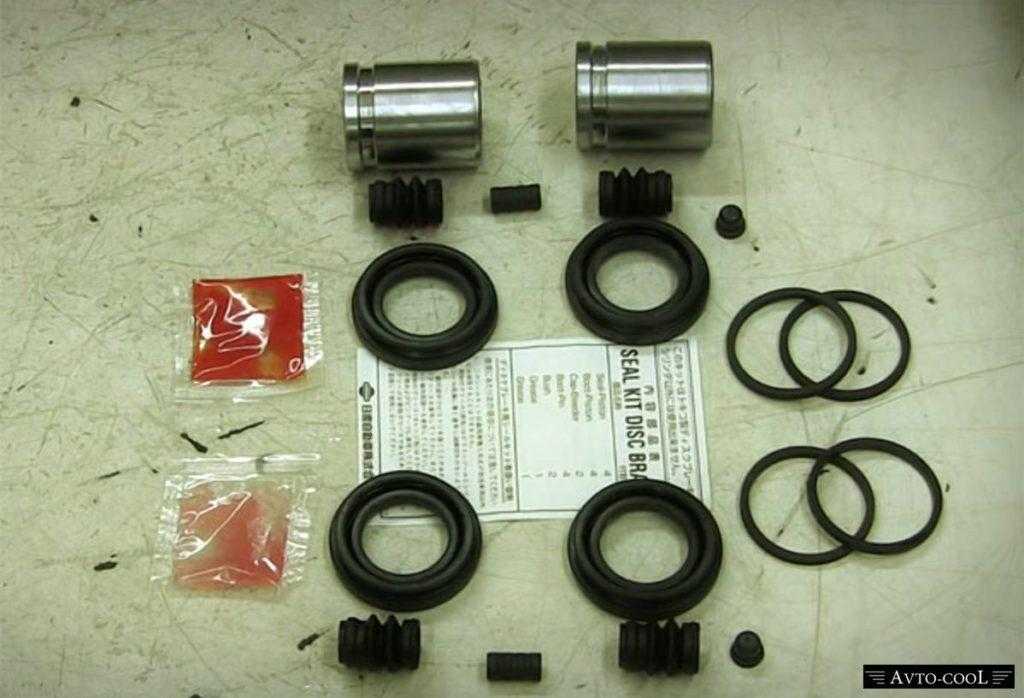

В комплекте имеется два пыльника направляющих, пыльник поршня, манжета и колпачок на прокачной штуцер.

Для ремонта суппорта своими руками нам понадобятся следующие инструменты:

щётка по металлу
медицинский шприц
накидные гаечные ключи. В моём случае на 10 и 12 мм
чистая ветошь
хорошая отвёртка или небольшая монтажка
два небольших пакета
мягкая проволока
желательно помощника. Для работы он нам не нужен, а вот почистить тарань чистыми руками и поднести пиво в нужный момент пригодится в самый раз. Так же в самом конце он поможет пару раз нажать педаль тормоза для прокачки тормозов, чтобы убедиться в отсутствии воздуха в системе.

Процедура разработки суппортов своими руками

Переходим к описанию самого ремонта. Алгоритм будет примерно следующим:

Сначала нужно приподнять машину, используя домкрат и открутить колесо, зафиксировав руль в крайнем положении.
Снимается крепежная пружина, а поверхность вблизи расположения тормозного шланга тщательно зачищается. Для этого ее можно продуть сжатым воздухом.
Тормозной шланг нужно пережать хомутиком, чтобы не допустить утечки рабочей жидкости.
Продолжаем ремонт суппорта своими руками. После этого откручиваем болт, который его фиксирует, и убираем сам шланг в сторону. Необходимо следить за тем, чтобы внутрь него не проникли частицы грязи.
После этого демонтируются колпачки на направляющих, а сами они выкручиваются при помощи 7-миллиметрового шестигранника.
Пользуясь отверткой, утапливаем поршень, отодвинув его корпус от диска на достаточное расстояние. Можно начинать демонтаж старого суппорта.
Сначала вынимаем его из чехла и проверяем на наличие влаги. Из корпуса достаем поршень. Для этого можно снять его с диска, не отсоединяя от шланга суппорт. Достаточно нажимать на педаль тормоза, и он должен выпасть самостоятельно. Чем пережать тормозной шланг? Подойдет любой плотный хомут, можно использовать даже тот, которым на шиномонтаже фиксируют колпаки к колесным дискам. Можно воспользоваться тисками, в которых зажать накрепко корпус, а сам поршень извлекать плоскогубцами. Или применить сжатый воздух, предварительно позаботившись о том, чтобы деталь не повредилась при извлечении.
Достаем старую манжету, убрав перед этим остатки рабочей жидкости. Тщательно очищаем поверхность, в которой находился защитный чехол, и посадочные места манжеты. Промываем и продуваем воздухом, после чего можно укладывать новую манжету.
Рабочие поверхности поршня при ремонте переднего суппорта слегка поливаем тормозной жидкостью. Сам поршень закладывает строго вертикально и слегка утапливается. Сверху одеваем защитный чехол. При этом необходимо убедиться, что не произошло замятия резинки.
Теперь поршень можно утапливать полностью, но нужно быть внимательными, чтобы не допустить перекручивания пыльника.
Откручиваем скобы, которыми оснащается суппорт. Производим очистку поверхностей, по которым движутся колодки. Нужно следить за тем, чтобы не повредить резьбу, в которой крепятся направляющие. Скоба прикручивается на прежнее место.
Закладываем колодку, убедившись в том, что она заняла свою позицию и нигде не застряла. Направляющие нужно очистить от малейших частиц грязи. Суппорт надевается на скобу, а его направляющие наживляются пальцами. Одеваем колпачки и фиксируем пружинки. Не забудьте положить смазку под пыльник тормозных поршней и удалить вокруг ее остатки.
Осталось вернуть на место шланг рабочей жидкости и прокачать всю систему несколькими нажатиями на педаль тормоза. Опускаем машину при помощи домкрата на землю и проверяем уровень рабочей жидкости в бачке — при необходимости дозаполняем. На этом переборка суппорта окончена.

Ремонт суппортов своими руками — предварительный осмотр

Возвратное движение поршня в данном узле обеспечивается манжетой. Во-первых, она создает герметичность, а, во-вторых, выполняет роль своеобразной пружины. Когда поршень перемещается, она подвергается небольшой деформации, но потом возвращается в прежнее состояние, слегка придавливая его в корпус. Определить неисправность достаточно просто — если вывесить колесо, то оно должно свободно вращаться, как только нажать или отпустить тормозную педаль. На самих дисках не должно быть следов перегрева, иначе потребуется ремонт суппорта своими руками.

При проведении визуального осмотра мы должны убедиться в том, что нет заметной разницы в толщине по величине наружной и внутренней колодок. Ходить поршень должен так, чтобы при нажатии легко утапливался в свой корпус. Его поверхность не должны иметь заметных следов грязи либо частичек коррозии. Также нужно провести поверхностный осмотр пыльника и убедиться в его целостности.

Как поменять передний и задний поршент суппорта

Как было сказано ранее, совершенно не имеет разницы, с каким суппортом мы имеем дело, так как объем работ по ремонту будет у них один и тот же, а значит и комплектующие точно такие же. Перед тем, как провести замену поршня, необходимо приобрести новую деталь в соответствии с тормозной системой вашего автомобиля. Поршни с других суппортов абсолютно не взаимозаменяемы и могут привести к возникновению новых поломок. Чтобы этого не случилось, заранее приобретайте только качественные комплекты вашей марки автомобиля.

Вначале нужно слить тормозную жидкость из главного тормозного цилиндра. Для этого нужно аккуратно открутить болт на ее конце и вовремя подставить под небольшой напор специальную чистую тару. Как только тормозная жидкость перестанет литься, можно попробовать подкачать ее с помощью интенсивно нажатия на педаль тормоза. Благодаря этому, оттуда выйдет дополнительная и довольная большая порция ТЖ, которая не будет мешать нам в дальнейшем.
Теперь снимите колесо, на стороне которого будут производиться работы по замене, и открутите штуцер тормозной системы от суппорта. После того, как штуцер будет отсоединен, и него могут выйти остатки тормозной жидкости, сливать которые нужно все в ту же емкость.
Открутите крепления суппорта к поворотному кулаку, разожмите крепления колодок и снимите их. При необходимости замена тормозных колодок производится сразу же.
Как только суппорт окажется на верстаке, его необходимо разобрать. Для каждой модели этот процесс будет различным, поэтому единственное, что можно порекомендовать всем – это иметь универсальный набор инструментов, с помощью которого можно производить любые виды ремонта.
После разборки суппорта, из него извлекается тормозной цилиндр и его сальник, а на его место устанавливаются новые детали и суппорт подвергается сборке в обратной последовательности. После его установки, необходимо выполнить заливку и прокачку тормозной системы и только после этого продолжать эксплуатацию автомобиля.
